Type de produit	Table de repassage escamotable (Hidden Helper)
Marque	Asko
Modèle	HI150W
Charge maximale	10 kg
Matériau principal	Acier et plastique
Alimentation	Aucune (non électrique)
Fonctions	Planche à repasser intégrée pliable et coulissante; installation sous lave-linge ou sèche-linge Asko
Installation	Entre un lave-linge et un sèche-linge Asko ou sur un seul appareil Asko
Sécurité	Ne pas dépasser la charge de 10 kg; utilisation uniquement avec appareils Asko
Entretien et nettoyage	Nettoyer avec un chiffon humide; ne pas utiliser de produits abrasifs
Contenu de l'emballage	Dispositif Hidden Helper, vis de fixation, clé, support de fixation, instructions
Compatibilité	Lave-linge et sèche-linge Asko (modèles TD 76, TD 86 et similaires)
Réglage de la planche	Longueur réglable via rallonges plastique latérales
Poids approximatif	Environ 8 kg
Dimensions approximatives (L x P x H)	120 x 35 x 10 cm (planche dépliée)

FOIRE AUX QUESTIONS - HI150W ASKO

Comment installer le Hidden Helper HI150W entre un lave-linge et un sèche-linge ?

Dévissez les trois vis à l'arrière du lave-linge, installez le support de fixation fourni, puis vissez le Hidden Helper dessus. Ensuite, adaptez les supports arrière selon le modèle du sèche-linge (TD 76 ou TD 86) et placez le sèche-linge sur le dispositif en l'enclenchant dans les supports.

Puis-je installer ce dispositif sur n'importe quelle marque de lave-linge ?

Non, le Hidden Helper ne peut être utilisé qu'avec un lave-linge et un sèche-linge de la marque Asko. L'installation sur d'autres marques n'est pas sécurisée.

Quelle est la charge maximale de la planche à repasser ?

La charge maximale recommandée est de 10 kg. Ne pas dépasser cette limite pour éviter tout dommage ou risque de basculement.

Comment régler la longueur de la planche à repasser ?

Si la planche ne s'adapte pas parfaitement, retirez-la en dévissant les vis sur les guides latéraux, puis ajustez la longueur des rallonges plastique de chaque côté. Replacez la planche jusqu'à entendre un CLICK.

Que faire si la planche à repasser ne s'enclenche pas correctement ?

Vérifiez que la partie arrière de la planche repose bien contre le sèche-linge. Si nécessaire, ajustez la longueur de la planche via les rallonges plastique comme décrit dans la notice. Assurez-vous que les vis des guides sont bien serrées.

Comment retirer la planche à repasser pour réglage ?

Dévissez avec précaution les vis situées sur les guides des deux côtés à l'aide d'un tournevis, puis retirez la planche en la tirant perpendiculairement. Après réglage, remettez-la en place et revissez.

Le dispositif peut-il être installé uniquement sur un lave-linge ou un sèche-linge seul ?

Oui, le Hidden Helper peut être installé sur un seul appareil Asko (lave-linge ou sèche-linge). Dans ce cas, suivez les instructions spécifiques pour l'installation sur un appareil seul.

Comment fixer les supports arrière pour différents modèles de sèche-linge Asko ?

Pour le sèche-linge TD 76, les vis et supports sont préinstallés. Pour le TD 86, retirez-les du Hidden Helper. Pour les modèles à évacuation TD 76/86, faites pivoter les supports de 180° après les avoir dévissés.

Y a-t-il des précautions de sécurité lors de l'utilisation ?

Assurez-vous que la planche est stable et verrouillée avant utilisation. Ne laissez pas les enfants jouer avec le dispositif. Ne dépassez pas la charge de 10 kg. N'effectuez aucune réparation vous-même.

Comment nettoyer et entretenir le Hidden Helper ?

Nettoyez la surface avec un chiffon humide et séchez avec un chiffon doux. N'utilisez pas de produits abrasifs ou de solvants. Vérifiez périodiquement la fixation des vis.

MODE D'EMPLOI HI150W ASKO

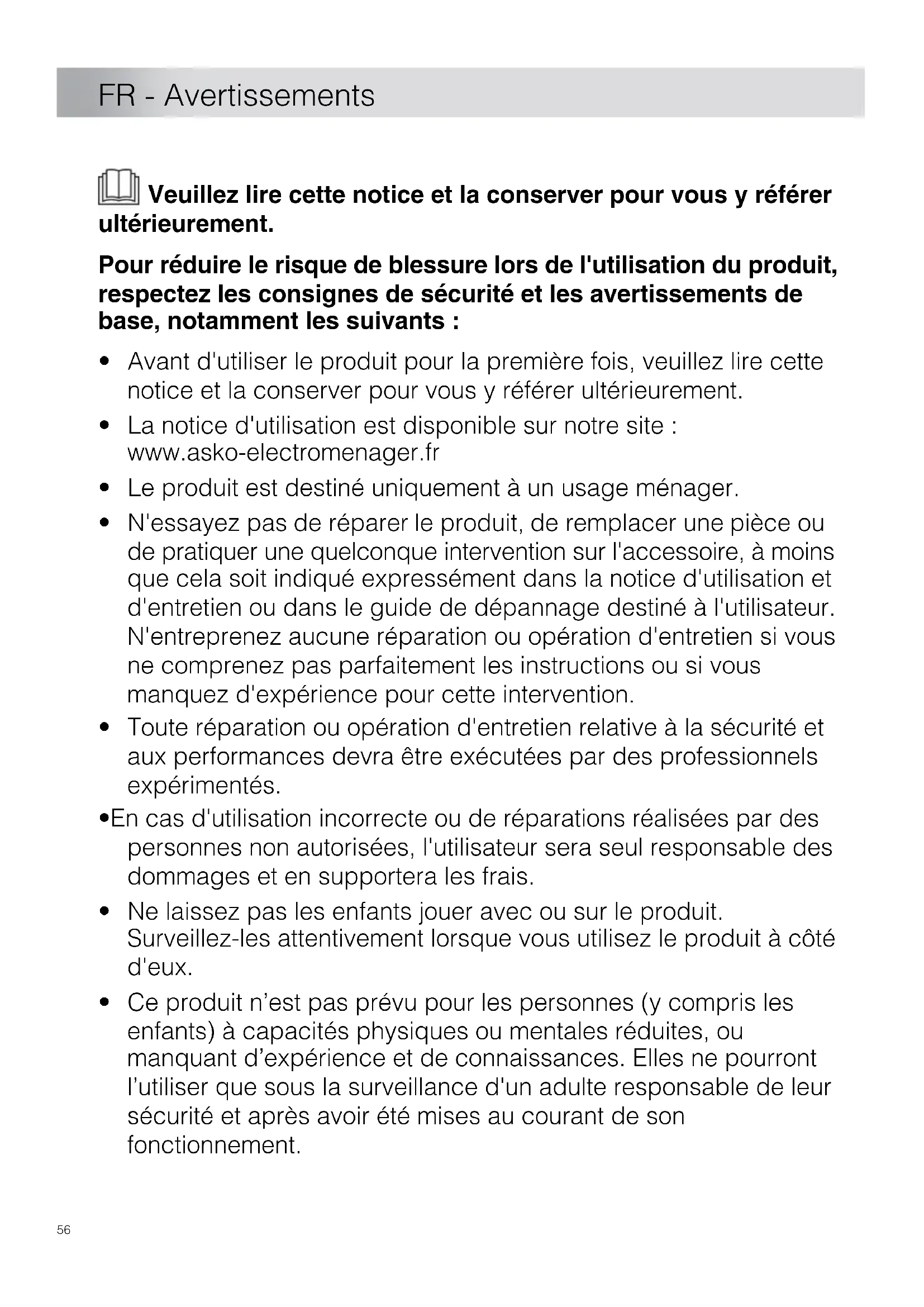

Veuillez dire cette notice et la conserver pour vous y reférer rieurement.

Pour réduire le risque de blessure lors de l'utilisation du produit, respectez les consignes de sécurité et les avertissements de base, notamment les suivants :

• Avant d'utiliser le produit pour la première fois, veuillez dire cette notice et la conserver pour vous y reférer ultérieurement.
• La notice d'utilisation est disponible sur notre site : www.asko-electromenager.fr
• Le produit est destiné uniquement à un usage menager.
• N'essayez pas de réparer le produit, de remplacer une piece ou de pratiquer une quelconque intervention sur l'accessoire, à moins que cela soit indiqué expressément dans la notice d'utilisation et d'entretien ou dans le guide de dépannage destiné à l'utilisateur. N'entreprenez aucune réparation ou opération d'entretien si vous ne comprendez pas parfaitement les instructions ou si vous manquez d'expérience pour cette intervention.
• Toute réparation ou opération d'entretien relative à la sécurité et aux performances devra être executées par des professionnelles experimentés.
• En cas d'utilisation incorrecte ou de réparations réalisées par des personnes non autorisées, l'utilisateur sera seul responsable des dommages et en supportera les frais.
• Ne laissez pas les enfants jouer avec ou sur le produit. Surveilliez-les attentivement lorsque vous utilisez le produit à côté d'eux.

• Ce produit n'est pas prévu pour les personnes (y compris les enfants) à capacités physiques ou mentales réduites, ou manquant d'expérience et de connaissances. Elles ne pourront l'utiliser que sous la surveillance d'unadulte responsable de leur sécurité et après avoir été mises au courant de son fonctionnement.

• Ne laissez pas les enfants de moins de trois ans à proximité du produit sans surveillance constante.

• N'installez pas et n'entreposez pas le produit dans un lieu où il pourrait être exposé aux intempéries.

FR - Avertissements

Les pictogrammes figurant dans cette notice ont les significations suivantes :

INFORMATION

Informations, conseils, astuces, ou recommendations

ATTENTION!

Attention -danger

RISQUE DE CHOC ÉLECTRIQUE!

Attention - risque de chocolélectrique

Notice originale

CONSERVEZ CETTE NOTICE POUR VOUS Y RÉFERER ULTÉRIÉUREMENT!

Retirez les éléments de protection utilisés pour le transport avant la première utilisation. Les éléments de protection sont destinés à protéger le dispositif Hidden Helper pendant le transport et doivent être retirés avant la mise en service.

INFORMATION

La charge maximale recommendée pour l'assistant cache est de 10 kg, ne le surchargez pas afin d'assurer une utilisation sure et d'éviter tout dommage évientuel.

Installation d'un Hidden Helper

Installation d'un accessoire de buanderie entre un lavelinge et un sèche-linge

ATTENTION!

Le dispositif Hidden Helper ne peut etre utilise qu'vec un lave-linge et un sese-linge de la marque Asko.

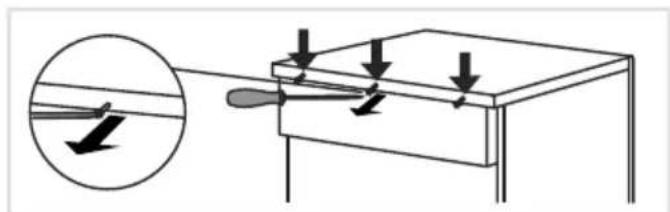

1 Dévissez les trois vis à l'arrière du lave-linge.

2 Installez le dispositif Hidden Helper sur le lave-linge.

Le support de fixation est livre dans le dispositif Hidden Helper et a etemporairement installé dans le sens opposé pendant le transport.

Avant l'installation, dévissez-le et fixez-le à l'arrière du lave-linge à l'aide de trois vis. Pour faciliter l'installation, retirez d'abord la planche à repasser (Hidden Helper) située à l'avant (voir également le point 4).

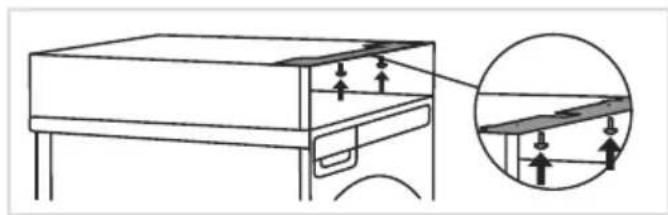

Le dispositif Hidden Helper doit etre visse sur le lave-linge, au niveau des cotés gauche et croit du support de fixation. Utilisez la clé fournie pour serrer les deux vis.

3 Installation de vis et de supports sur différents modèles de seche-linge.

Avant d'installer le sèche-linge, suivez les instructions ci-dessous pour fixer correctement les vis et les supports à l'arrière du Hidden Helper. Suivez les instructions appropriées en fonction du modele de l'appareil indiqué sur la plaque signalétique à l'intérieur de la porte du sèche-linge. Les positions finale des vis et des supports sont indiquées.

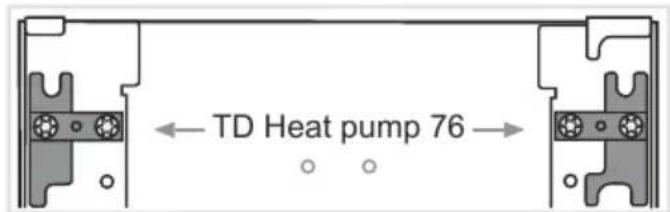

Seche-linge à pompe à chaleur TD 76
Les vis et les supports sont préinstallés et prêts à être mis en place.

Installation d'un Hidden Helper

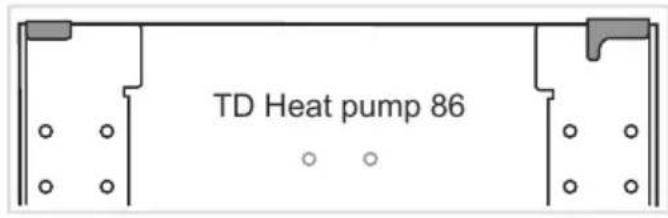

Sèche-linge à pompé à chaleur TD 86
Les vis et les supports doivent être retirés du Hidden Helper au préalable.

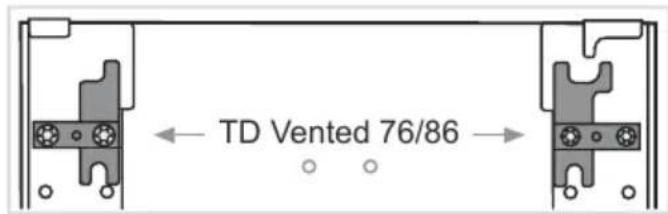

Sèche-linge à évacuation TD 76/86
Les supports doivent pivoter de 180^ .
Commencez par les dévisser, puis tournez-les et revissez-les.

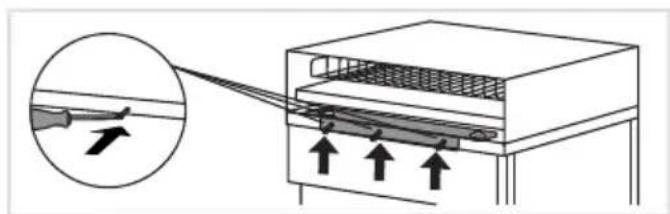

4 Installation des fixations des pieds avant Ouvrez le couvercle avant, dévissez toutes les vis situées sur la partie supérieure interieure et retirez la fixation des pieds avant.

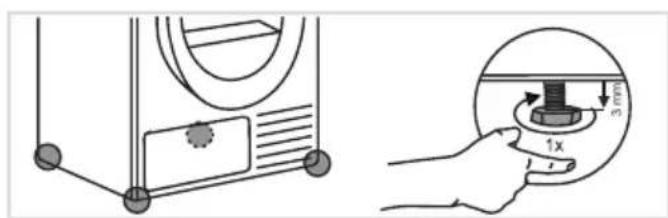

5 Avant de placer le seche-linge sur le Hidden Helper, dévissez les pieds d'un tour à la main (n'utilisez pas de clé).

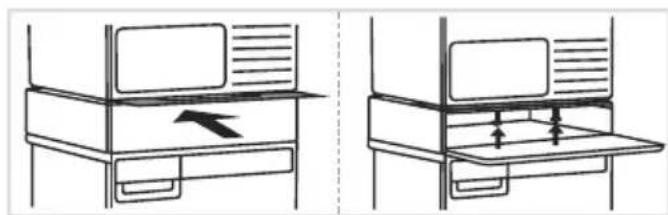

6 Soulevez le sèche-linge, placez-le en toute sécurité sur le PedestalDrawer et poussez-le vers l'arrière jusqu'à ce qu'il s'enclenché dans les supports prévus à cet effet.

Le dispositif Hidden Helper doit être aligné avec la face avant du seche-linge.

6.1 Une fois le seche-linge installé, réinstallé la fixation des pieds avant. Pressez fermement les fixations des pieds avant contre le seche-linge et fixez-les à nouveau par dessous à l'aide des vis.

Remettez ensuite la planche à repasser en place.

7Vue arrriere de I'installation finale du Hidden Helper entre un lave-linge et un seche-linge.

Installation d'un Hidden Helper

Installation d'un Hidden Helper sur l'année

ATTENTION!

Le dispositif Hidden Helper ne peut etre utilise qu'vec un lave-linge et un sèche-linge de la marque Asko.

1 A l'arrière de l'appareil, devissez les trois vis.

2 Installez le dispositif Hidden Helper sur l'appareil.

Le dispositif Hidden Helper peut être installé sur un lave-linge ou un sèche-linge.

Le support de fixation est livré dans le dispositif Hidden Helper et a été temporairement installé dans le sens opposé. Avant l'installation, dévissez-le et fixez-le à l'arrière du lave-linge à l'aide de trois vis. S'il s'agit d'un sèche-linge, ne dévissez que les deux vis extérieures, car aucun trou intermédiaire n'est prévu.

Pour facilititer l'installation, commencez par retarder le dispositif Hidden Helper de la face avant, puis remettez-le en place une fois que I'élement de fixation a été sécurisé.

Le dispositif Hidden Helper doit être visse sur l'appareil, au niveau des côtes gauche et droit du support de fixation.

Utilisez la clé fournie pour serrer les deux vis.

4Vue arrriere de I'installation finale du Hidden Helper sur un lave-linge ou un seche-linge. Si les supports supérieurs constituent un obstacle, you pouvez les retirer pour améliorer l'aspect visuel.

INFORMATION

Avant de serrer le support de fixation, assurez-vous que les bords du accessoire de buanderie (Hidden Helper) sont bien alignés avec les bords du lave-linge ou du seche-linge.

Réglage et fixation de la planche à repasser (avant la première utilisation)

1 Appuyez sur la porte Hidden Helper pour l'ouvrir.
Tenez la poignée de la planche à repasser et tirez-la complètement vers vous.

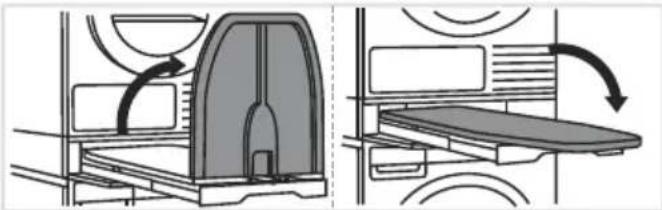

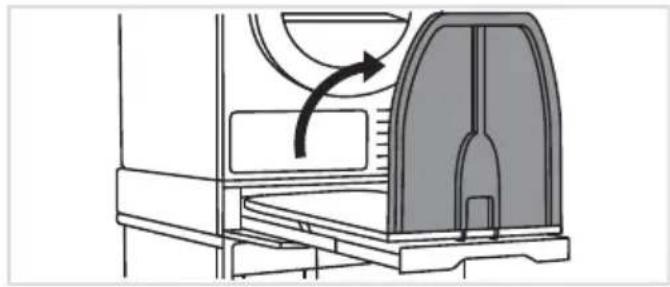

2 Dépliez (ouvrez) la planche à repasser dans le sens indiqué sur l'illustration.

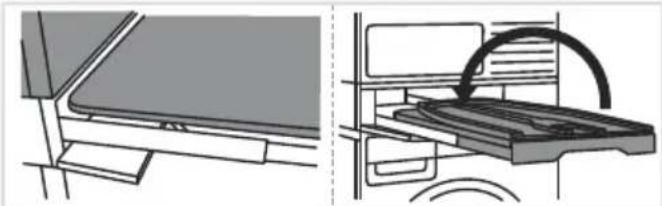

3 Verifiez la stabilité avant la première utilisation. Lorsque la planche à repasser est en position verrouillée, il est très important que sa partie arrête repose bien contre le sèche-linge.
Si la planche à repasser ne s'adapte pas parfaitement, elle peut être ajustée si nécessaire. Pour ce faire, repliez (fermez) la planche à repasser et suivez les étapes 4, 5 et 6.

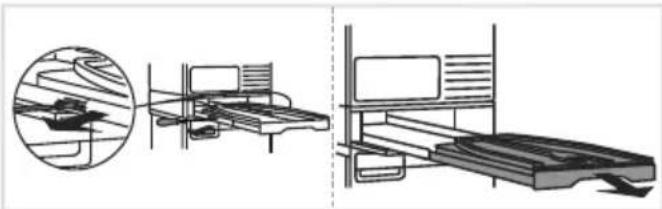

4 À l'aide d'un tournevis, dévissez avec précaution les vis situées sur les guides des deux côts ( comme indiqué sur l'illustration) et retirez la planche à repasser en la tirant perpendiculairement.

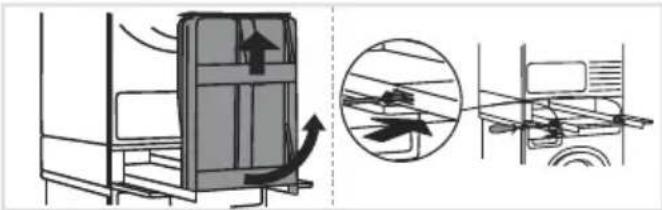

5 Detachez la planche à repasser des guides dans le sens perpendicular et réglez la longueur de la ballonge en plastique des deux côtes.

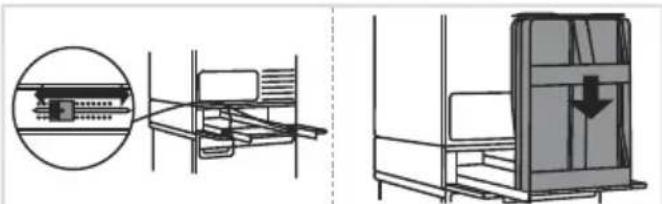

6 Remettez ensuite en place les vis retirees à l'etape 4 et serrez-les. Replacez la planche à repasser (perpendicularitément).

Réglage et fixation de la planche à repasser (avant

la première utilisation)

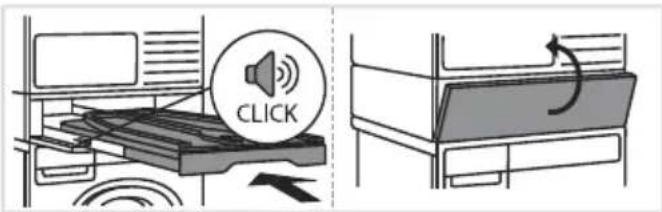

7 Au moment de replacer la planche (perpendicularitément), celle-ci doit émettre un « CLICK » audible lorsqu'elle est correctement mise en place. Ensuite, faites glisser la planche à repasser vers l'intérieur du Hidden Helper.

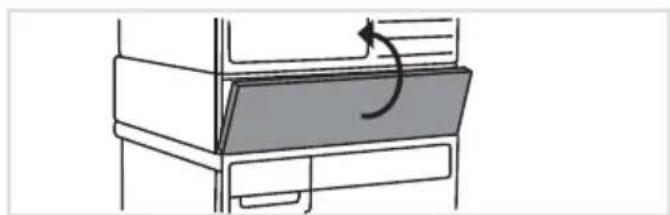

Fermez la porte du Hidden Helper.

Utilisation de l'accessoire de buanderie

1 Appuyez sur la porte Hidden Helper pour l'ouvrir.

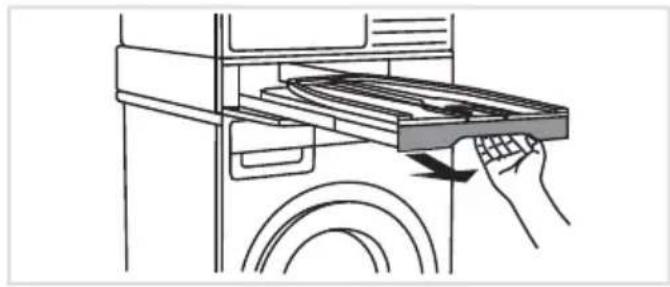

2 Tenez la poignée de la planche à repasser et tirez-la vers vous jusqu'à ce qu'elle soit complètement sortie.

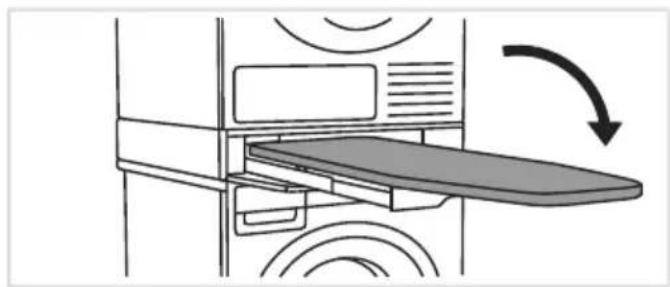

Dépliez la planche à repasser sur une surface plane.

La planche à repasser est préte à être utilisée.

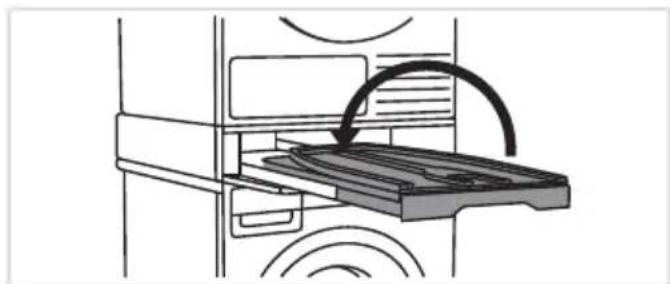

Aprèsutilisation,repliezlaplanchea repasser etfaites-la glisser à l'intérieur du Hidden Helper.
3Aprèsutilisation,repoussezla tablettea l'intérieur du Hidden Helper.
