NAVODILA ZA UPORABO HI150W ASKO

Namestitev skritega pomočnika med pralnim in sušilnim strojem (Hidden Helper) .............. 143Namestitev skritega pomočnika na stroj .......

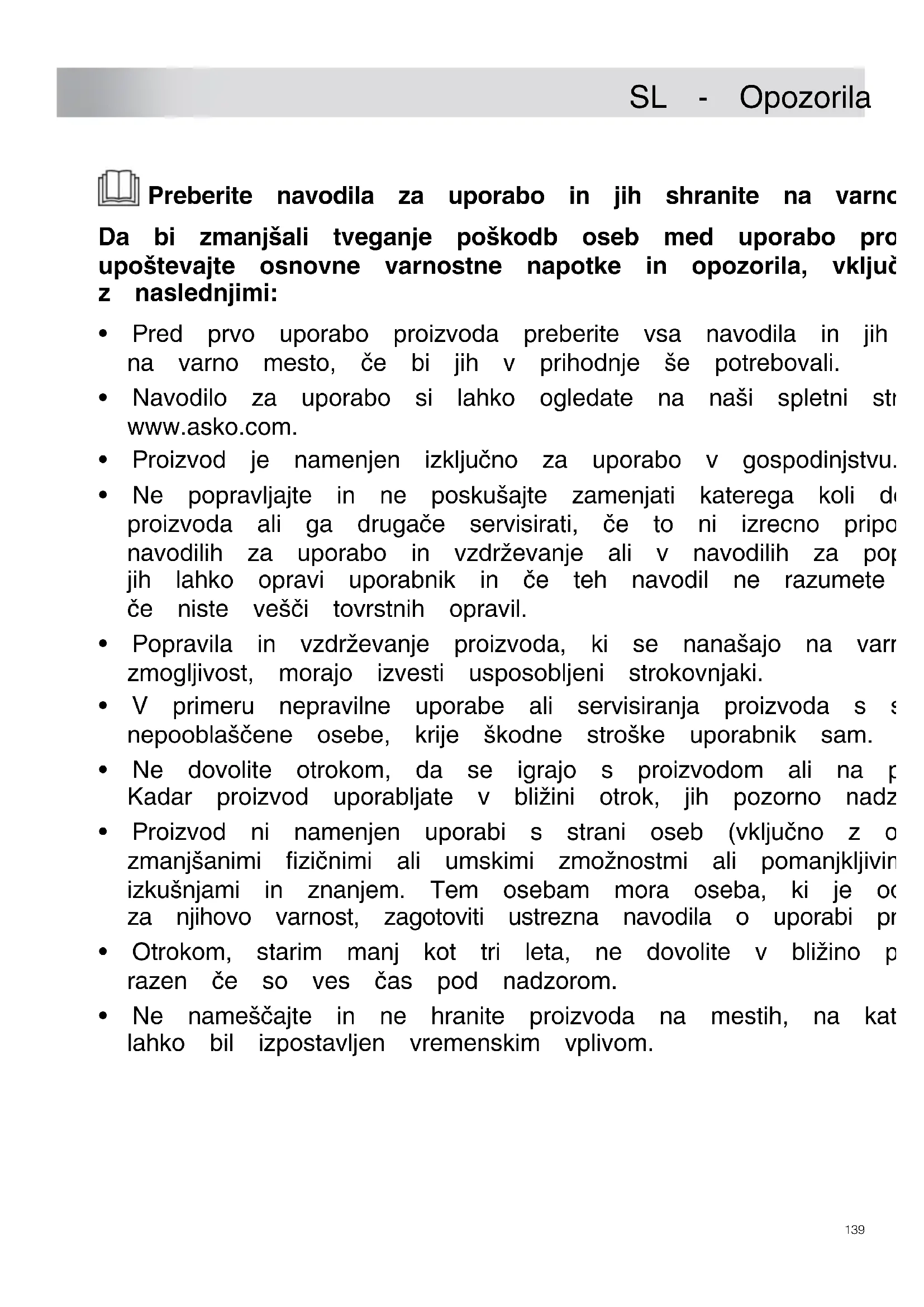

Používanie skrytého pomocníka (Hidden Helper)Preberite navodila za uporabo in jih shranite na varno mesto. Da bi zmanjšali tveganje poškodb oseb med uporabo proizvoda, upoštevajte osnovne varnostne napotke in opozorila, vključno z naslednjimi:

• Pred prvo uporabo proizvoda preberite vsa navodila in jih shranite na varno mesto, če bi jih v prihodnje še potrebovali.

• Navodilo za uporabo si lahko ogledate na naši spletni strani www.asko.com.

• Proizvod je namenjen izključno za uporabo v gospodinjstvu.

• Ne popravljajte in ne poskušajte zamenjati katerega koli dela proizvoda ali ga drugače servisirati, če to ni izrecno priporočeno v navodilih za uporabo in vzdrževanje ali v navodilih za popravila, ki jih lahko opravi uporabnik in če teh navodil ne razumete v celoti in če niste vešči tovrstnih opravil.

• Popravila in vzdrževanje proizvoda, ki se nanašajo na varnost ali zmogljivost, morajo izvesti usposobljeni strokovnjaki.

• V primeru nepravilne uporabe ali servisiranja proizvoda s strani nepooblaščene osebe, krije škodne stroške uporabnik sam.

• Ne dovolite otrokom, da se igrajo s proizvodom ali na proizvodu. Kadar proizvod uporabljate v bližini otrok, jih pozorno nadzirajte.

• Proizvod ni namenjen uporabi s strani oseb (vključno z otroci) z zmanjšanimi fizičnimi ali umskimi zmožnostmi ali pomanjkljivimi izkušnjami in znanjem. Tem osebam mora oseba, ki je odgovorna za njihovo varnost, zagotoviti ustrezna navodila o uporabi proizvoda.

• Otrokom, starim manj kot tri leta, ne dovolite v bližino proizvoda, razen če so ves čas pod nadzorom.

• Ne nameščajte in ne hranite proizvoda na mestih, na katerih bi lahko bil izpostavljen vremenskim vplivom.

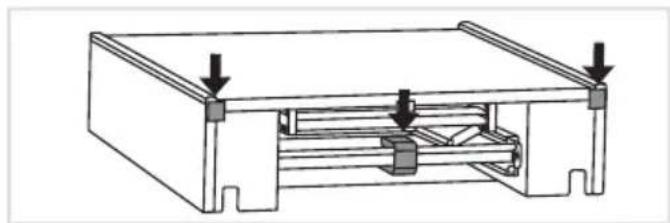

SL - OpozorilaV navodilu boste opazili simbole, ki pomenijo sledeče: INFORMACIJA! Informacija, nasvet, namig ali priporočilo OPOZORILO! Opozorilo za nevarnost ELEKTRIČNI UDAR! Opozorilo za nevarnost električnega udara Izvirna navodila SHRANITE TA NAVODILA! Pred prvo uporabo je potrebno odstraniti vso transportno zaščito. Transportni elementi so namenjeni varovanju skritega pomočnika (angl. hidden helper) med prevozom, zato jih je treba pred zagonom odstraniti. INFORMACIJA! Največja priporočena obremenitev skritega pomočnika je 10 kg, zato ga ne preobremenjujte, da bi zagotovili varno uporabo in preprečili morebitne poškodbe.

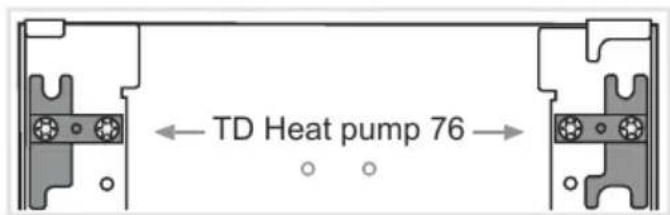

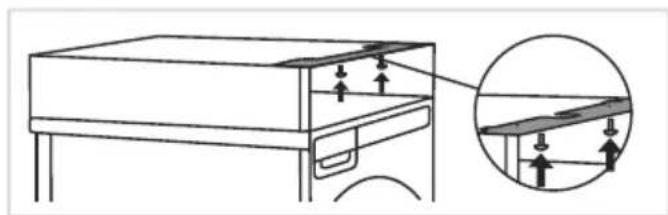

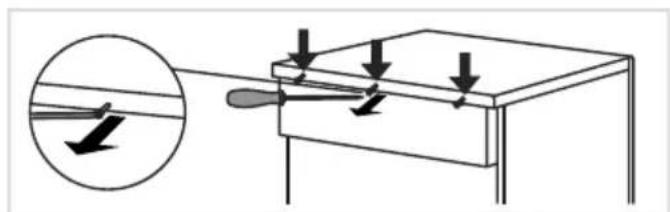

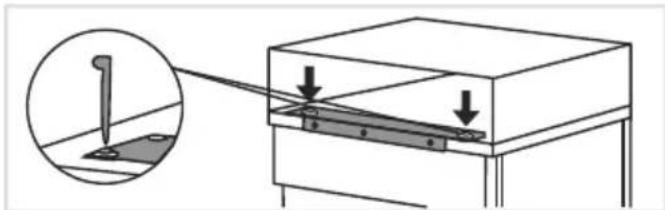

SL - OpozorilaNamestitev skritega pomočnika med pralnim in sušilnim strojem (Hidden Helper) OPOZORILO! Skriti pomočnik (angl. hidden helper) lahko uporabljate le s pralnim in sušilnim strojem proizvajalca Asko. 1 Na hrbtni strani pralnega stroja odvijte vse tri vijake. 2 Na pralni stroj namestite skritega pomočnika. Element proti prevračanju je priložen v skritem pomočniku in je med transportom začasno pritrjen v obratni smeri. Pred namestitvijo ga odvijte in s tremi vijaki privijte na zadnjo stran pralnega stroja. Za lažjo namestitev elementa proti prevračanju najprej odstranite likalno desko (skriti pomočnik) s sprednje strani (glejte tudi točko 4). Skriti pomočnik je potrebno na levi in desni strani elementa proti prevračanju priviti na pralni stroj. S priloženim ključem privijte oba vijaka. 3 Namestitev vijakov in nosilcev pri različnih modelih sušilnih strojev. Pred montažo sušilnega stroja upoštevajte spodnja navodila za pravilno namestitev vijakov in nosilcev na zadnji strani skritega pomočnika. Ustrezna navodila izberite glede na model aparata, ki je naveden na napisni tablici na notranji strani vrat sušilnega stroja. Prikazane so končne pozicije vijakov in nosilcev. Sušilni stroj s toplotno črpalko TD 76 Vijaki in nosilci so že predhodno nameščeni in pripravljeni za ustrezno namestitev. TD Heat pump 76 Sušilni stroj s toplotno črpalko TD 86 Vijake in nosilce je potrebno predhodno odstraniti iz skritega pomočnika. TD Heat pump 86

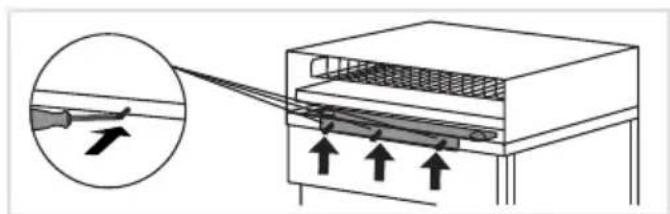

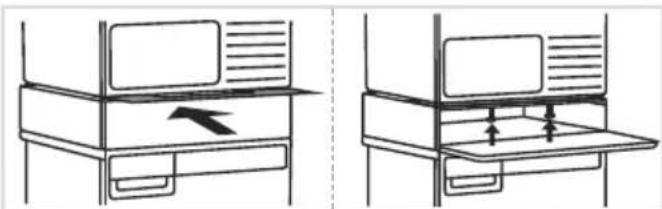

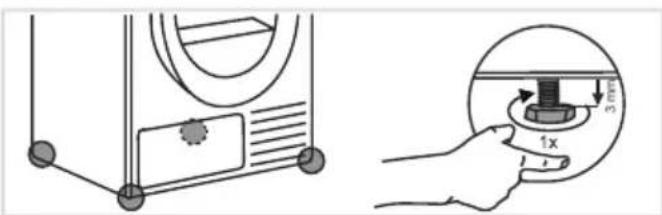

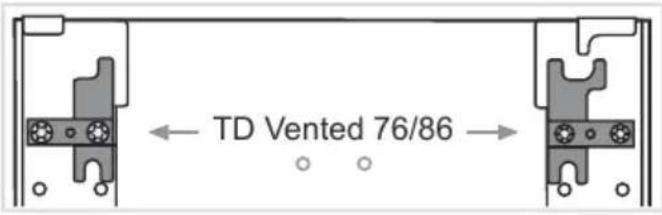

Namestitev skritega pomočnika (Hidden Helper)Odzračevalni sušilni stroj TD 76/86 Nosilce je potrebno obrniti za 180°. Najprej jih odvijte, zarotirajte in ponovno privijte. TD Vented 76/86 4 Namestitev sprednjega varovala Odprite sprednji pokrov in na zgornji notranji strani odvijte vse vijake ter odstranite varovalo. 5 Preden postavite sušilni stroj na skritega pomočnika, z roko odvijte nogice za en obrat (ne uporabljajte ključa). 3 mm 6 Sušilni stroj dvignite, ga varno postavite na izvlečni predal ter ga potisnite nazaj, dokler se ne zaskoči v prednastavljene nosilce. Skriti pomočnik mora biti poravnan s sprednjo stranjo sušilnega stroja.

6.1 Ko je sušilni stroj nameščen, ponovno

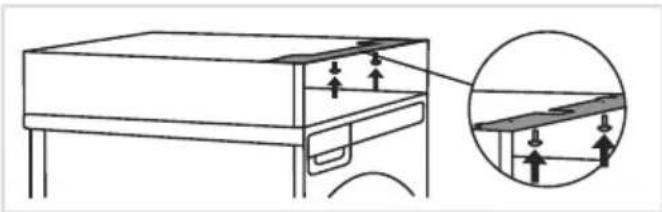

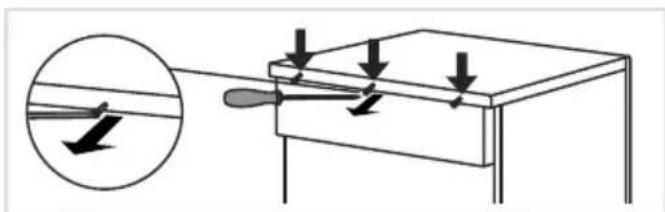

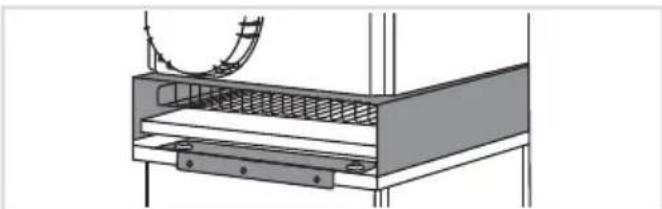

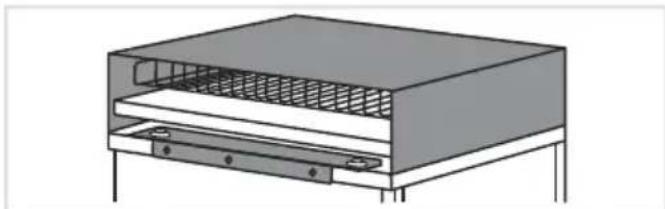

Namestitev skritega pomočnika (Hidden Helper)Namestitev skritega pomočnika na stroj OPOZORILO! Skriti pomočnik (angl. hidden helper) lahko uporabljate le s pralnim in sušilnim strojem proizvajalca Asko. 1 Na hrbtni strani stroja odvijte vse tri vijake. 2 Na stroj namestite skritega pomočnika Skriti pomočnik lahko namestite na pralni ali sušilni stroj. Element proti prevračanju je priložen v skritem pomočniku in začasno pritrjen v obratni smeri. Pred namestitvijo ga odvijte in s tremi vijaki privijte na zadnjo stran pralnega stroja, pri sušilnem stroju pa odvijte le zunanja dva vijaka, saj vmesna luknja ni predvidena. Zaradi lažje namestitve najprej odstranite skritega pomočnika s sprednje strani ter ga ponovno pritrdite po privitju elementa proti prevračanju. Skriti pomočnik je potrebno na levi in desni strani elementa proti prevračanju priviti na stroj. S priloženim ključem privijte oba vijaka. 4 Prikaz končne namestitve skritega pomočnika na pralni ali sušilni stroj s hrbtne strani. V kolikor vam zgornji nosilci predstavljajo oviro, jih lahko odstranite za boljši vizualni izgled. INFORMACIJA! Preden privijete element proti prevračanju, poskrbite, da bodo robovi skritega pomočnika (angl. hidden helper) natančno poravnani z robovi pralnega ali sušilnega stroja.

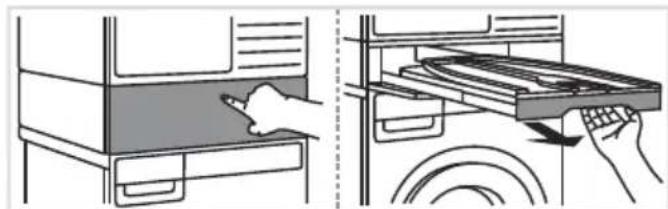

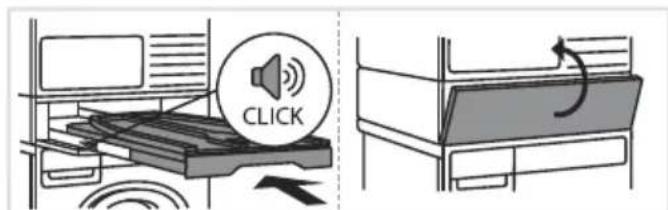

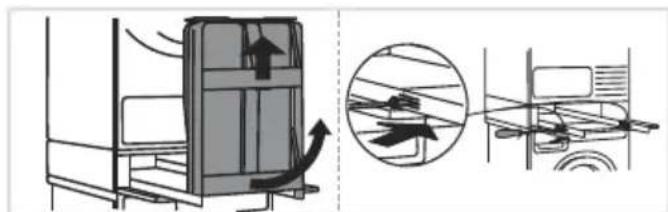

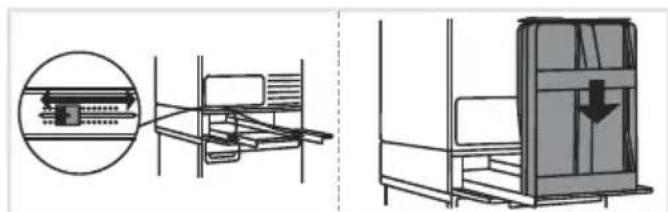

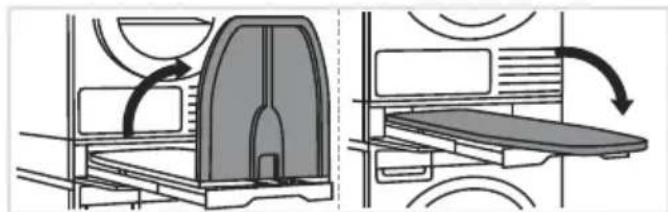

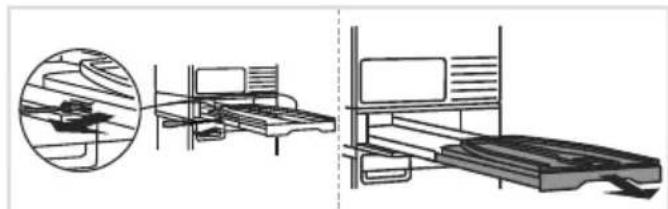

Namestitev skritega pomočnika (Hidden Helper)1 Pritisnite na vrata skritega pomočnika, da se odprejo. Primite za ročico likalne deske in jo popolnoma izvlecite proti sebi. 2 Likalno desko raztegnite v smeri, kot prikazujeta sliki. 3 Pred prvo uporabo preverite trdnost. Kadar je deska v zaklenjenem položaju, je zelo pomembno, da je hrbtni del likalne deske trdno pritisnjen ob sušilnik. Če se likalna deska ne prilega trdno, jo lahko po potrebi prilagodite. To storite tako, da zložite likalno desko in izvedete korake 4, 5 in 6. 4 Z izvijačem previdno odvijačite vijaka na vodilih na obeh straneh (kot prikazuje slika) in izvlecite likalno desko do konca proti sebi. 5 Likalno desko iztaknite iz vodil pod pravim kotom in si nastavite dolžino izvleka plastičnega zatiča na obeh straneh. 6 Nato vijaka, katera ste odvijačili pri koraku 4, privijte nazaj. Ponovno namestite likalno desko (pod pravim kotom). 7 Pri namestitvi (pod pravim kotom) se mora zaslišati “CLICK”, nato likalno desko potisnite proti notranjosti skritega pomočnika (angl. hidden helper). Zaprite vrata skritega pomočnika.

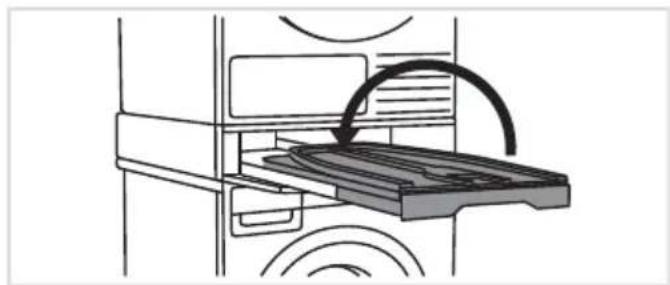

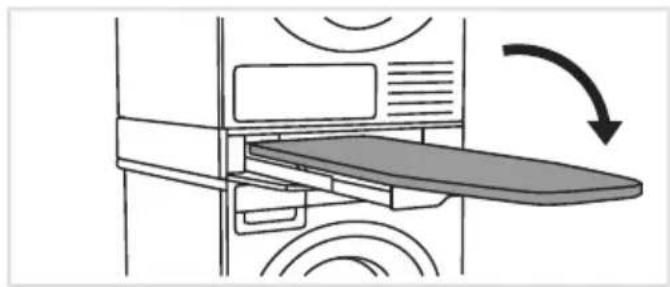

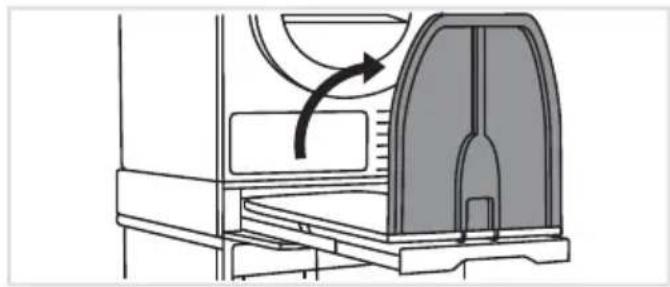

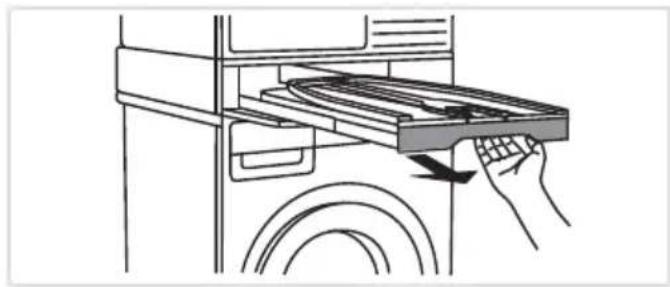

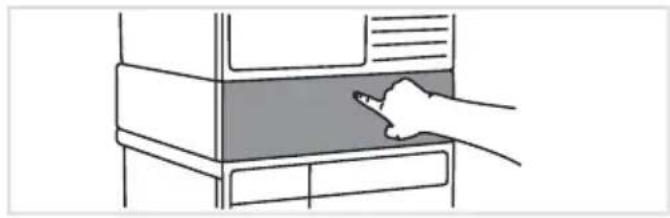

Prilagoditev in fiksiranje likalne deske (pred prvo uporabo)1 Pritisnite na vrata skritega pomočnika, da se odprejo. 2 Primite za ročico likalne deske in jo povsem izvlecite proti sebi. Likalno desko raztegnite v ravno površino. Likalna deska je pripravljena za likanje. Po končanem likanju zložite likalno desko in jo potisnite proti notranjosti skritega pomočnika. 3 Po končani uporabi izvlečno polico potisnite nazaj proti notranjosti skritega pomočnika.
