Vrsta izdelka	Vgradna zložljiva likalna deska (dodatek za pralnico)
Znamka	Asko
Model	HI150G
Predvidena uporaba	Domača uporaba, namestitev na združljiv Asko pralni ali sušilni stroj
Dimenzije (pribl.)	Deska: pribl. 120 x 35 cm; predal: primeren za 60 cm stroje
Teža predala	Približno 8 kg (prazno)
Največja obremenitev	10 kg
Napajanje	Ni (mehansko)
Glavne funkcije	Raztegljiva likalna deska, vgrajen prostor za shranjevanje, drsni predal
Namestitev	Pritrdi se na zadnjo stran pralnega ali sušilnega stroja s pritrdilnim nosilcem
Nastavitev deske	Dolžina nastavljiva s plastičnim podaljškom, zahteva začetno nastavitev
Vzdrževanje in čiščenje	Čistite z mehko, suho krpo. Ne uporabljajte abrazivnih izdelkov
Varnost	Ne preobremenjujte nad 10 kg. Otrok ne puščajte brez nadzora
Nadomestni deli	Na voljo pri Asko servisni službi
Popravljivost	Popravila samo s strani pooblaščenega strokovnjaka
Garancija	Preverite navodila ali prodajalca
Združljivost	Specifični Asko pralni in sušilni stroji (modeli TD 76, TD 86 itd.)
Vsebina paketa	Predal Hidden Helper, pritrdilni nosilec, ključ, vijaki
Priloženi dokumenti	Navodila za uporabo, vodnik za namestitev

Pogosto zastavljena vprašanja - HI150G ASKO

Kako namestiti HI150G med pralni in sušilni stroj?

Odvijte tri vijake na zadnji strani pralnega stroja, pritrdite pritrdilni nosilec, nato privijte Hidden Helper na pralni stroj. Nato postavite sušilni stroj nanj po nastavitvi nog.

Kakšna je največja obremenitev likalne deske?

Priporočena največja obremenitev je 10 kg. Ne prekoračite je, da preprečite poškodbe.

Ali lahko HI150G namestim na kateri koli pralni ali sušilni stroj?

Ne, Hidden Helper je zasnovan samo za pralne in sušilne stroje znamke Asko, z določenimi združljivimi modeli (npr. TD 76, TD 86).

Kako nastaviti likalno desko, če ni vodoravna?

Zložite desko, odstranite vijake na vodilih, prilagodite dolžino plastičnih podaljškov na obeh straneh, nato privijte vijake in vstavite desko, dokler ne zaslišite KLIK.

Ali HI150G potrebuje električno napajanje?

Ne, HI150G je popolnoma mehanski. Električno napajanje ni potrebno.

Kako vzdrževati likalno desko?

Čistite jo z mehko, suho krpo. Ne uporabljajte abrazivnih izdelkov ali topil. Po uporabi jo vedno pospravite v predal.

Kaj storiti, če likalna deska ne ostane v zaklenjenem položaju?

Preverite, ali zadnji del pravilno leži ob sušilnem stroju. Po potrebi prilagodite dolžino deske po postopku nastavitve v navodilih.

Ali lahko predal HI150G uporabim za shranjevanje?

Da, predal lahko služi kot shranjevalni prostor za likalne pripomočke, pod pogojem, da ne presežete največje obremenitve 10 kg.

Kje lahko najdem nadomestne dele za HI150G?

Nadomestni deli so na voljo pri Asko servisni službi ali na njihovi uradni spletni strani.

Kako razpreti likalno desko?

Pritisnite na vrata Hidden Helper, da jih odprete, potegnite ročaj deske do popolnega izvleka, nato jo razprite na ravno površino.

NAVODILA ZA UPORABO HI150G ASKO

Namestitev skritega pomočnika (Hidden

Helper) 141

Namestitev skritega pomočnika med pralnim

in sušilnim strojem (Hidden Helper) .141......

143Namestite

Prilagoditev in fiksiranje likalne deske

(pred prvo uporabo) ....144.

Uporaba skritega pomočnika (Hidden

Helper) 145

108PL SV - Vstlnziegania....146

111 Instalstejlera höddeideldehepper....148

Da bi zmanjšali tveganje poškodb oseb med uporabo pro upoštevajte osnovne varnostne napotke in opozorila, vključ z naslednjimi:

• Pred prvo uporabo proizvoda preberite vsa navodila in jih na varno mesto, če bi jih v prihodnje še potrebovali.
• Navodilo za uporabo si lahko ogledate na naši spletni sti www.asko.com.
  • Proizvod je namenjen izključno za uporabo v gospodinjstvu.
• Ne popravljajte in ne poskušajte zamenjati katerega koli d' proizvoda ali ga drugače servisirati, če to ni izrecno pripo navodilih za uporabo in vzdrževanje ali v navodilih za pop jih lahko opravi uporabnik in če teh navodil ne razumete če niste vešči tovrstnih opravil.
• Popravila in vzdrževanje proizvoda, ki se nanašajo na varr zmogljivost, morajo izvesti usposobljeni strokovnjaki.
  • V primeru nepravilne uporabe ali servisiranja proizvoda s nepooblaščene osebe, krije škodne stroške uporabnik sam.
• Ne dovolite otrokom, da se igrajo s proizvodom ali na p Kadar proizvod uporabljate v bližini otrok, jih pozorno nadz
• Proizvod ni namenjen uporabi s strani oseb (vključno z o zmanjšanimi fizičnimi ali umskimi zmožnostmi ali pomanjkljivir izkušnjami in znanjem. Tem osebam mora oseba, ki je o za njihovo varnost, zagotoviti ustrezna navodila o uporabi pr
• Otrokom, starim manj kot tri leta, ne dovolite v bližino prazen će so ves čas pod nadzorom.
• Ne nameščajte in ne hranite proizvoda na mestih, na kat lahko bil izpostavljen vremenskim vplivom.

SL - Opozorila

V navodilu boste opazili simbole, ki pomenijo sledeče:

INFORMACIJA!

Informacija, nasvet, namig ali priporočilo

OPOZORILO!

Opozorilo za nevarnost

ELEKTRIČNI UDAR!

Opozorilo za nevarnost električnega udara

Izvirna navodila

SHRANITE TA NAVODILA!

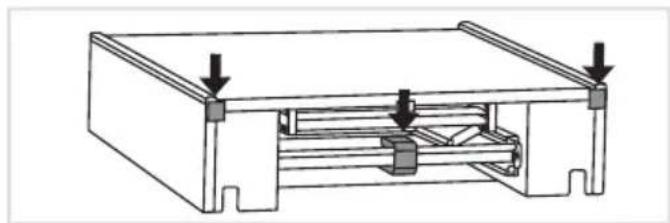

Pred prvo uporabo je potrebno odstraniti vso transportno zaščito. Transportni elementi so namenjeni varovanju skritega pomočnika (angl. hidden helper) med prevozom, zato jih je tre pred zagonom odstraniti.

INFORMACIJA!

Največja priporočena obremenitev skritega pomočnika je 10 kg, zato ga ne preobremenju bi zagotovili varno uporabo in preprečili morebitne poškodbe.

Namestitev skritega pomočnika (Hidden Helpe

Namestitev skritega pomočnika med pralnim in sušilnim stroje (Hidden Helper)

Skriti pomočnik (angl. hidden helper) lahko uporabljate le s pralnim in sušilnim strojem proizvajalca Asko.

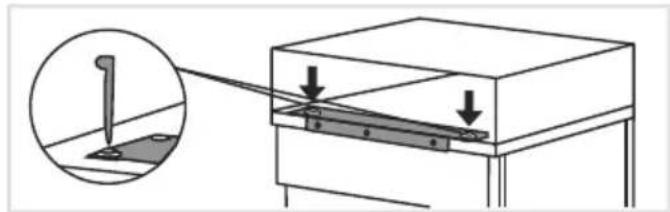

2 Na pralni stroj namestite skritega pomočnika Element proti prevračanju je priložen v skriteri pomočniku in je med transportom začasno pritrjen v obratni smeri.

Pred namestitvijo ga odvijte in s tremi vijaki privijte na zadnjo stran pralnega stroja. Za elementa proti prevračanju najprej odstranite likalno desko (skriti pomočnik) s sprednje stra tudi točko 4).

3 Namestitev vijakov in nosilcev pri različnih modelih sušilnih strojev.

Pred montažo sušilnega stroja upoštevajte spodnja navodila za pravilno namestitev vijakov na zadnji strani skritega pomočnika. Ustrezna navodila izberite glede na model aparata, ki na napisni tablici na notranji strani vrat sušilnega stroja. Prikazane so končne pozicije vija

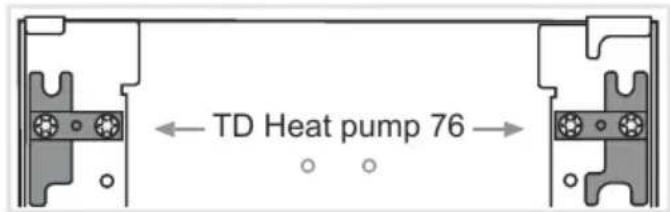

Sušilni stroj s toplotno črpalko TD 76 Vijaki in nosilci so že predhodno nameščeni pripravljeni za ustrezno namestitev.

Sušilni stroj s toplotno črpalko TD 86 Vijake in nosilce je potrebno predhodno odstraniti iz skritega pomočnika.

Namestitev skritega pomočnika (Hidden Helper)

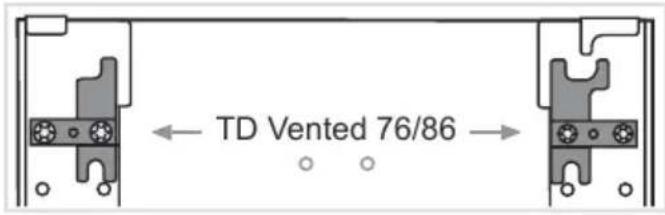

Odzračevalni sušilni stroj TD 76/86

Nosilce je potrebno obrniti za 180°. Najprej j odvijte, zarotirajte in ponovno privijte.

4 Namestitev sprednjega varovala

Odprite sprednji pokrov in na zgornji notranji strani odvijte vse vijake ter odstranite varovalk

5 Preden postavite sušilni stroj na skritega pomočnika, z roko odvijte nogice za en obra (ne uporabljajte ključa).

6 Sušilni stroj dvignite, ga varno postavite izvlečni predal ter ga potisnite nazaj, dokler ne zaskoči v prednastavljene nosilce.

Skriti pomočnik mora biti poravnan s sprednjo stranjo sušilnega stroja.

6.1 Ko je sušilni stroj nameščen, ponovno namestite sprednje varovalo. Varovalo tesno pritisnite ob sušilni stroj in ga s spodnje str ponovno pritrdite z vijaki.

Nato ponovno vstavite likalno desko.

7 Prikaz končne namestitve skritega pomočnika med pralnim in sušilnim strojem s hrbtne strani.

Namestitev skritega pomočnika (Hidden Helpe

Namestitev skritega pomočnika na stroj

Skriti pomočnik (angl. hidden helper) lahko uporabljate le s pralnim in sušilnim strojem proizvajalca Asko.

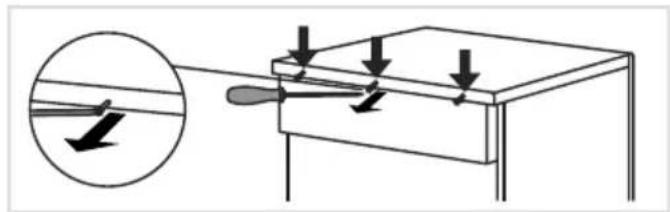

1 Na hrbtni strani stroja odvijte vse tri vija

2 Na stroj namestite skritega pomočnika

Skriti pomočnik lahko namestite na pralni ali sušilni stroj.

Element proti prevračanju je priložen v skritem pomočniku in začasno pritrjen v obratni s namestitvijo ga odvijte in s tremi vijaki privijte na zadnjo stran pralnega stroja, pri sušiln odvijte le zunanja dva vijaka, saj vmesna luknja ni predvidena.

Zaradi lažje namestitve najprej odstranite skritega pomočnika s sprednje strani ter ga poni po privitju elementa proti prevračanju.

4 Prikaz končne namestitve skritega pomočnika na pralni ali sušilni stroj s hrbtne strani.

V kolikor vam zgornji nosilci predstavljajo ovini jih lahko odstranite za boljši vizualni izgled.

INFORMACIJA!

Preden privijete element proti prevračanju, poskrbite, da bodo robovi skritega pomočnika (hidden helper) natančno poravnani z robovi pralnega ali sušilnega stroja.

Prilagoditev in fiksiranje likalne deske (pred prvo uporabo)

1 Pritisnite na vrata skritega pomočnika, da odprejo.

Primate za ročico likalne deske in jo popolno izvlecite proti sebi.

2 Likalno desko raztegnite v smeri, kot prikazujeta sliki.

3 Pred prvo uporabo preverite trdnost. Kada je deska v zaklenjenem položaju, je zelo pomembno, da je hrbtni del likalne deske tro pritisnjen ob sušilnik.

Če se likalna deska ne prilega trdno, jo lah po potrebi prilagodite. To storite tako, da zlo likalno desko in izvedete korake 4, 5 in 6.

4 Z izvijačem previdno odvijačite vijaka na vodilih na obeh straneh (kot prikazuje slika) izvlecite likalno desko do konca proti sebi.

5 Likalno desko iztaknite iz vodil pod pravir kotom in si nastavite dolžino izvleka plastičneg zatiča na obeh straneh.

6 Nato vijaka, katera ste odvijačili pri korak 4, privijte nazaj. Ponovno namestite likalno desko (pod pravim kotom).

7 Pri namestitvi (pod pravim kotom) se mor zaslišati "CLICK", nato likalno desko potisnite proti notranjosti skritega pomočnika (angl. hidden helper).

Zaprite vrata skritega pomočnika.

Uporaba skritega pomočnika (Hidden Helpe

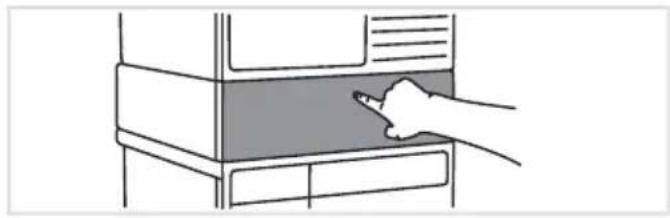

1 Pritisnite na vrata skritega pomočnika, da odprejo.

2 Primate za ročico likalne deske in jo pov izvlecite proti sebi.

Likalno desko raztegnite v ravno površino.

Likalna deska je pripravljena za likanje.

Po končanem likanju zložite likalno desko in potisnite proti notranjosti skritega pomočnika.

3 Po končani uporabi izvlečno polico potisnit nazaj proti notranjosti skritega pomočnika.
