NÁVOD NA OBSLUHU HI150G ASKO

Umiestenie skrytého pomocníka medzi práčku

a sušičku (Hidden Helper) .....134...

Inštalácia skrytého pomocníka na

spotrebič 136

Nastavenie a upevnenie žehliacej dosky

(pred prvým použitím) .....137.

Pozorne si prečítajte návod na použitie a odložte si koršie použitie.

Aby ste znížili riziko zranenia osôb pri používaní tohto spotrebiča, dodržujte základné bezpečnostné opatrenia vráta nasledujúcich:

• Pred prvým použitím výrobku si prečítajte všetky pokyny, potom uschovajte na bezpečnom mieste pre prípad, že by v budúcnosti potrebovali.
• Návody na použitie sú dostupné na našej webovej stránke www.asko.com.
  • Výrobok je určený len na domáce použitie.
• Neopravujte ani sa nepokúšajte vymeniť alebo inak serviso\ akýkol'vek diel výrobku, pokial' to nie je výslovne odporúča návode na obsluhu a údržbu alebo v návode na opravu, uvedené, ktoré opravy môže vykonávať používatel', avšak ib týmto pokynom plne rozumie a ak je zručný v takomto t
• Každú opravu a údržbu tykajúcu sa bezpečnosti alebo výk by mali vykonávať vyškolení odborníci.
• V prípade nesprávného použitia alebo vykonávania servisu neoprávnenými osobami bude náklady za akékol'vek poškode niest' používatel'.
• Nedovol'te deťom, aby sa hrali s výrobkom alebo na ňom výrobok používate v blízkosti detí, tak na ne starostlivo do
• Tento výrobok nemôžu používať osoby (vrátane detí) so zí fyzickými alebo mentálnymi schopnosťami alebo s nedostatoči skúsenosťami a znalosťami. Tieto osoby by mali byť pouče použití práčky osobou zodpovednou za ich bezpečnosť.
• Nedovol'te deťom mladším ako tri roky, aby sa k výrobku bez neustáleho dozoru.
• Výrobok neinštalujte ani neskladujte na miestach, kde by r byť vystavený poveternostným vplyvom.

V manuáli sú použité nasledujúce symboly s príslušným významom:

INFORMÁCIA!

Informácia, rada, tip alebo odporúčanie

VAROVANIE!

Upozornenie – hrozí všeobecné nebezpečenstvo

NEBEZPEČENSTVO ÚRAZU ELEKTRICKÝM PRÚDOM!

Upozornenie – hrozí nebezpečenstvo zasiahnutia prúdom

Pôvodné inštrukcie

ODLOŽTE SI TENTO NÁVOD PRE PRÍPAD NESKORŠEJ POTREBY!

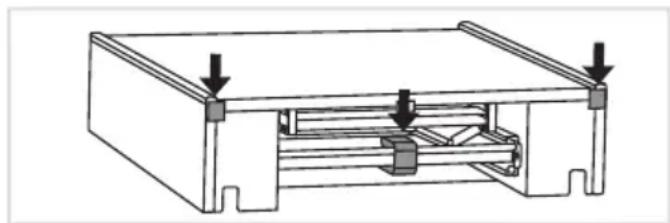

Pred prvým použitím spotrebiča je nevyhnutné úplne odstránit' všetky prepravné blokovacie prvky. Transportné prvky sú určené na ochrar skrytého pomocníka (hidden helper) počas prepravy, preto sa musia pred uvedením do prevádzky odstránit'.

INFORMÁCIA!

Maximálna odporúčaná záťaž skrytého pomocníka je 10 kg, preto ho nepreťažujte, aby zabezpečilo bezpečné používanie a predišlo možnému poškodeniu.

Umiestenie skrytého pomocníka (Hidden Helper)

Umiestenie skrytého pomocníka medzi práčku a sušičku (Hide Helper)

Skrytý pomocník (hidden helper) sa môže používať len s práčkami a sušičkami vyrobenými spoločnosťou Asko.

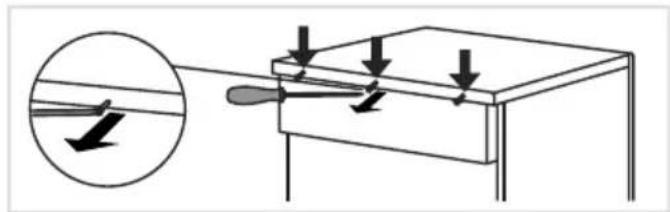

1 Uvoľnite všetky tri skrutky na zadnej straí práčky.

Prvok proti prevráteniu je priložený v skrytom pomocníkovi a počas prepravy je dočasne upevnený v opačnom smere.

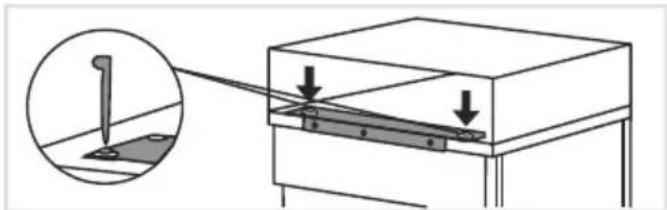

Pred inštaláciou ho odskrutkujte a pomocou troch skrutiek ho pripevnite na zadnú stranu ste si ul'ahčili montáz prvku proti prevráteniu, najprv odstráňte žehliacu dosku (skrytý pom prednej časti (pozri tiež bod 4).

Utiahnite dve skrutky pomocou priloženého klúča.

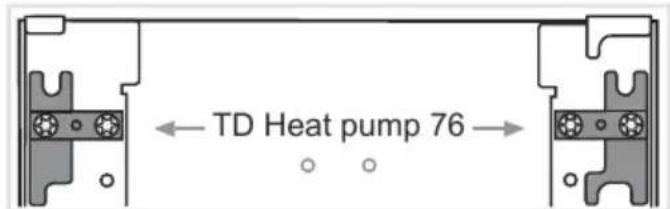

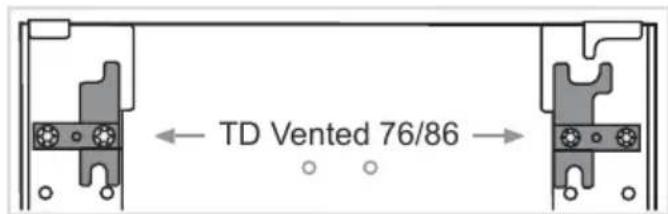

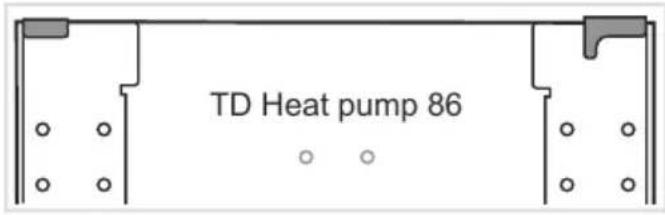

3 Inštalácia skrutiek a držiakov pri rôznych modeloch sušičiek.

Pred inštaláciou sušičky postupujte podľa nižšie uvedených pokynov, aby ste správne namu skrutky a držiaky na zadnej strane skrytého pomocníka. Príslušné pokyny si zvolťe podľa spotrebiča uvedeného na typovom štítku na vnútornej strane dvierok sušičky. Zobrazená je poloha skrutiek a držiakov.

Skrutky a držiaky sú predinštalované a pripravené na montáž.

Umiestenie skrytého pomocníka (Hidden Helpe

Skrutky a držiaky je potrebné vopred odstránil zo skrytého pomocníka.

4 Inštalácia predného chrániča

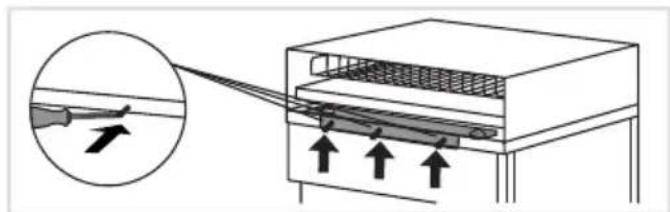

Otvorte predný kryt a na hornej vnútornej stra odskrutkujte všetky skrutky a vyberte chránič.

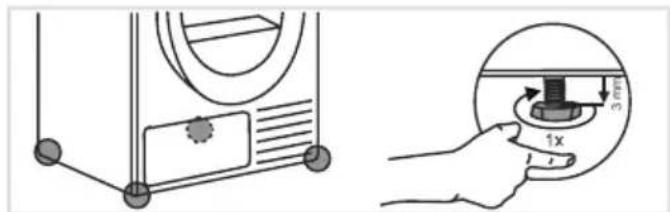

Skrytý pomocník musí byť v jednej rovine s prednou časťou sušičky.

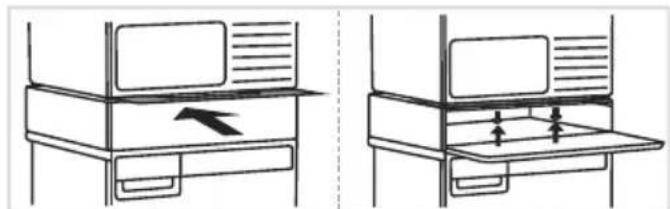

6.1 Po inštalácii sušičky znovu namontujte predný chránič. Chránič pevne pritlačte k sušičke a znovu ho pripevnite pomocou skrutie zo spodnej strany.

7 Zobrazenie ukončenej inštalácie skrytého pomocníka medzi práčkou a sušičkou zo zadn strany.

Umiestenie skrytého pomocníka (Hidden Helper)

Inštalácia skrytého pomocníka na spotrebič

! VAROVANIE! Skrytý pomocník (hidden helper) sa môže používať len s práčkami a sušičkami vyrobenými spoločnosťou Asko.

1 Uvol'nite všetky tri skrutky na zadnej straí práčky.

2 Na spotrebič umiestnite skrytého pomocníka Skrytého pomocníka môžete nainštalovať na práčku alebo na sušičku.

Prvok proti prevráteniu je priložený v skrytom pomocníkovi a je dočasne upevnený v opa Pred inštaláciou ho odskrutkujte a pomocou troch skrutiek ho pripevnite na zadnú stranu ak ide o sušičku, odskrutkujte len dve vonkajšie skrutky, pretože medzi nimi nie je žiad Aby ste si ul'ahčili inštaláciu, najprv odstráňte skrytého pomocníka z prednej časti a znov po tom, čo ste priskrutkovali prvok proti prevráteniu.

Utiahnite dve skrutky pomocou priloženého kl'úča.

4 Zobrazenie ukončenej inštalácie skrytého pomocníka na práčku a sušičku zo zadnej strany.

Ak vám horné držiaky prekážajú, môžete ich kvôli lepšiemu vizuálnemu vzhľadu odstrániť.

INFORMÁCIA!

Skôr než priskrutkujete prvok proti prevráteniu sa uistite, že sú okraje skrytého pomocník helper) presne zarovnané s okrajmi práčky alebo sušičky.

Nastavenie a upevnenie žehliacej dosky (pred p použitím)

Uchopte rúčku žehliacej dosky a úplne ju vytiahnite smerom k sebe.

3 Pred prvým použitím skontrolujte, či je pev Ked' je doska v uzamknutej polohe, je veľmi dôležité, aby bola zadná časť žehliacej dosky pevne pritlačená k sušičke.

Ak žehliaca doska nesedí pevne, môžete ju podľa potreby upraviť. To urobíte tak, že zlo. žehliacu dosku a vykonáte kroky 4, 5 a 6.

5 Vytiahnite žehliacu dosku z vodidiel pod pravým uhlom a nastavte dĺžku vyťahovania plastového kolíka na oboch stranách.

6 Potom dve skrutky, ktoré ste odskrutkovali v kroku 4, opät utiahnite. Znovu namontujte žehliacu dosku (pod pravým uhlom).

Zatvorte dvere skrytého pomocníka.
