NAUDOJIMO INSTRUKCIJA HI150G ASKO

Ištraukiamos lentynos montavimas tarp

skalbyklės ir džiovyklės 88.

Ištraukiamos lentynos montavimas prie

prietaiso 90

Lyginimo lentos reguliavimas ir

tvirtinimas (prieš pirmą naudojimą)

Prašome perskaityti šią naudojimo instrukciją ir išsaug ateičiai.

Kad naudodamiesi gaminiu išvengtumėte sužalojimų, laikykit pagrindinių saugos reikalavimų ir įspėjimų, įskaitant šiuos:

• Prieš pirmą kartą naudodami gamini, atidžiai perskaitykite vi instrukcijas ir pasilikite jas ateičiai.
• Naudiojimo instrukcija taip pat yra mūsų interneto svetainėje www.asko.com.
  • Džiovyklė skirta tik buitiniam naudojimui.
• Neremontuokite ir nebandykite keisti jokių gaminio dalių ar aptarnauti, išskyrus atvejus, kai tai aiškiai rekomenduojama naudojimo ir techninės priežiūros instrukcijose arba naudotojo remonto instrukcijose. Be to, nebandykite atlikti jokių remont techninės priežiūros darbų, jei nevisiškai suprantate instrukcija arba jei neturite tokiam remontui reikalingų įgūdžių.
• Su sauga ar darbinėmis savybėmis susijusius gaminiui remo priežiūros darbus turi atlikti kvalifikuoti specialistai.
• Jei gaminys bus naudojamas netinkamai arba taisomas nejų asmens, visa atsakomybė už žalą ar išlaidas tenka naudot
• Negalima leisti vaikams žaisti su gaminiu. Naudojant gaminj vaikų, būtina juos atidžiai stebėti.
• Gaminys neskirtas naudoti asmenims (taip pat ir vaikams), turintiems fizinių ar protinių sutrikimų ar neturintiems patirties žinių. Tokie asmenys turėtų būti supažindinti su saugiu nau žmogaus, atsakingo už jų saugumą.
• Vaikams iki trejų metų neturėtų būti leidžiama prieiti prie nebent jie nuolat prižiūrimi.
• Neleiskite jaunesniems nei treji metai vaikams būti arti prie nebent jie yra nuolat prižiūrimi.

Šie simboliai naudojami visoje instrukcijoje ir turi tokias reikšmes:

INFORMACIJA!

Informacija, patarimas arba rekomendacija

JSPÉJIMAS!

Įspėjimas – bendras pavojus

ELEKTROS SMÜGIS!

Įspėjimas – elektros smūgio pavojus

Originali instrukcija

PRAŠOME PASIDĖTI ŠIA INSTRUKCIJA ATEIČIAI!

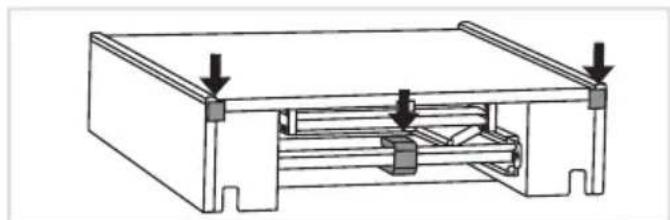

Prieš pirmą naudojimą būtina pašalinti visus transportavimo apsaugos elementus. Transportavimo elementai skirti apsaugoti paslėptą lentyną (hidden helper) transportavimo metu ir turi būti nuimti prieš pradedant naudk

INFORMACIJA!

Didžiausia rekomenduojama paslėpto pagalbininko apkrova yra 10 kg, todėl jo neperspauskite, kad būtų užtikrintas saugus naudojimas ir išvengta galimos žalos.

Ištraukiamos lentynos (Hidden Helper) montavimas

Ištraukiamos lentynos montavimas tarp skalbyklės ir džiovyklės

Ištraukiama lentyna(hidden helper) gali būti naudojama tik su „Asko“ gamintojo skalbykle ir džiovykle.

1 Atsukite tris varžtus skalbyklės galinėje dalyje.

2 Sumontuokite ištraukiamą lentyną ant skalbyklės.

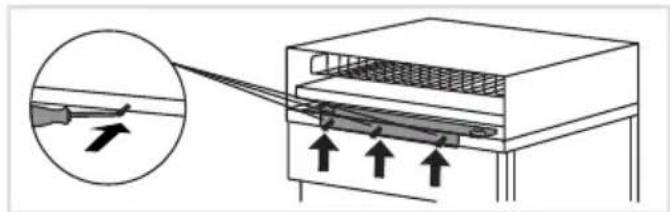

Tvirtinimo laikiklis yra pritvirtintas ištraukiamos lentynos viduje ir transportavimo metu buvo laikinai pritvirtintas priešinga kryptimi.

Prieš montuodami jì atsukite ir pritvirtinkite montuoti, pirmiausia išimkite lyginimo lentą

skalbyklės galinėje dalyje su trimis varžtais. Kad (ištraukiamą lentyną) iš priekinės pusės (žr. 4

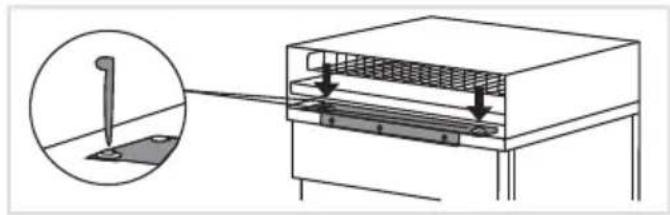

Ištraukiama lentyna turi būti prisukta prie skalbyklės kairėje ir dešinėje tvirtinimo laikiklio pusėse.

Naudokite pridėtą raktą dviem varžtams priveržti.

3 Varžtu ir laikikliu montavimas skirtingu modeliu skalbiniu džiovyklése.

Prieš montuodami džiovyklę, vadovaukitės toliau pateiktomis instrukcijomis, kad tinkamai įtaisy varžtus ir laikiklius ištraukiamos lentynos galinėje dalyje. Pasirinkite atitinkamas instrukcijas pa prietaiso modelį, nurodytą džiovyklės durelių vidinėje pusėje esančioje vardinėje plokštelėje. 1 laikiklių galutinės padėtys yra parodytos.

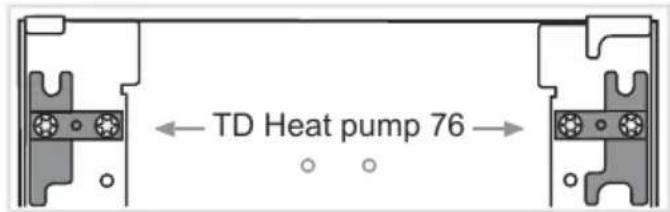

Džiovyklė su šilumos siurbliu TD 76

Šio modelio varžtai ir laikikliai jau yra pritvirti ir paruošti montavimui.

Džiovyklė su šilumos siurbliu TD 86

Varžtus ir laikiklius reikia iš anksto išimti iš ištraukiamos lentynos.

Ištraukiamos lentynos (Hidden Helper) montavima

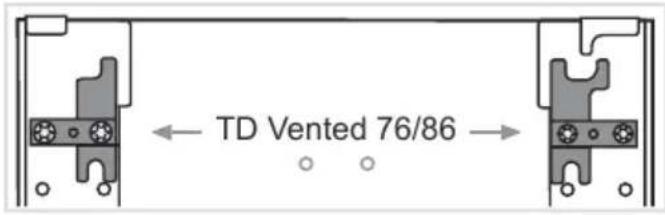

Džiovyklė siu išmetimu TD 76/86

Laikiklius reikia pasukti 180 laipsnių kampu.

Pirmiausia juos atsukite, pasukite ir vėl prisukite

4 Priekinių kojelių tvirtinimo įrengimas

Atidarykite priekinį dangtį, atsukite visus varžtus viršutinėje vidinėje pusėje ir nuimkite priekinių kojelių tvirtinimą.

5 Prieš dėdami džiovyklę ant ištraukiamos lentynos, ranka atsukite kojeles vienu apsisukimu (nenaudokite veržliarakčio).

6 Pakelkite džiovyklę, atsargiai uždėkite ant ištraukiamos lentynos ir stumkite ją atgal, kol jsistatys į tam skirtus laikiklius.

Ištraukiamos lentynos kraštai turi būti sulyginti su džiovyklės priekine dalimi.

6.1 Sumontavę džiovyklę, vėl pritvirtinkite priekinę atramą. Tvirtai prispauskite atramą prie džiovyklės ir iš apačios prisukite varžtais.

Tada jstatykite lyginimo lentą atgal.

7 Galutinis ištraukiamos lentynos montavimas tarp skalbyklės ir džiovyklės iš galinės pusės

Ištraukiamos lentynos (Hidden Helper) montavimas

Ištraukiamos lentynos montavimas prie prietaiso

Ištraukiama lentyna(hidden helper) gali būti naudojama tik su „Asko“ gamintojo skalbykle ir džiovykle.

1 Prietaiso galinėje dalyje atsukite tris varžtu:

2 Prijunkite ištraukiamą lentyną prie prietaiso. Ji gali būti montuojama tiek prie skalbyklės, prie džiovyklės.

Laikiklis yra pridėtas ištraukiamos lentynos viduje ir transportuojant buvo pritvirtintas atvirkščia montuojant jį reikia atsukti ir su trimis varžtais prisukti prie skalbyklės galinės dalies. Jei prie džiovyklės, prisukite tik du išorinius varžtus, nes vidurinė anga nenumatyta. Kad būtų patogiau, pirmiausia ištraukite lentyną iš priekio, o ją vėl įdėkite jau pritvirtinus

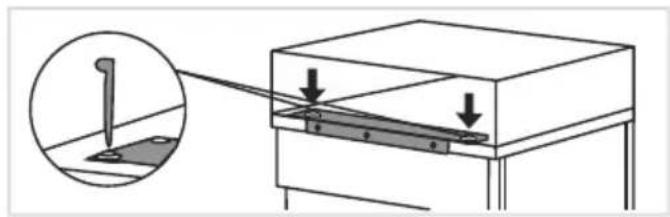

Ištraukiama lentyna turi būti prisukta kairėje ir dešinėje laikiklio pusėse. Naudokite pridėtą raktą dviem varžtams priveržti.

4 Galutinis ištraukiamos lentynos montavimas prie skalbyklės arba džiovyklės iš galinės pusė Jeigu viršutiniai laikikliai trukdo ar gadina išvaizdą, juos galima nuimti.

INFORMACIJA!

Prieš priverždami laikiklj, patikrinkite, ar ištraukiamos lentynos(hidden helper) kraštai tiksliai s su skalbyklės arba džiovyklės kraštais.

Lyginimo lentos reguliavimas ir tvirtinimas (prieš naudojima)

1 Paspauskite ištraukiamos lentynos dureles, kad jos atsidarytu.

Laikykite lyginimo lentos rankeną ir pilnai ją ištraukite j save.

2 Išskleiskite (atidarykite) lentą rodyklės kryptimi, kaip pavaizduota paveikslėlyje.

3 Prieš pirmą naudojimą patikrinkite stabilumą. Kai lyginimo lenta yra užfiksuotoje padętyje, labai svarbu, kad jos galinė dalis būtų tvirtai prispausta prie džiovyklės.

Jei lenta nepriglunda sandariai, ją galima sureguliuoti. Norėdami tai padaryti, sulenkite (uždarykite) lyginimo lentą ir atlikite 4, 5 ir veiksmus.

4 Atsuktuvu atsargiai atsukite šoninėse kriptuvėse esančius varžtus (kaip parodyta paveikslėlyje) ir ištraukite lyginimo lentą stačiu kampu (statmenai).

5 Nuimkite lyginimo lentą nuo kreipiančiųjų statmena kryptimi ir nustatykite plastikinio kištuko prailgintuvo ilgį iš abiejų pusių.

6 Tada pakeiskite ir priveržkite 4 veiksme išsuktus varžtus. Idėkite lyginimo lentą atgal statmenai.

7 Ídedant lyginimo lentą statmenai, ji turi aiš spragtelėti (CLICK) i vietą. Tuomet įstumkite lentą atgal i ištraukiamą lentyną.

Uždarykite ištraukiamos lentynos dureles.

Naudojimasis ištraukiama lentyna

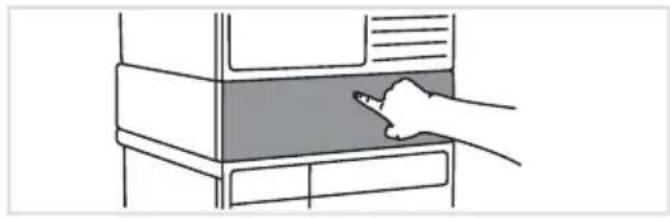

1 Paspauskite ištraukiamos lentynos dureles, kad jos atsidarytu.

2 Laikykite lyginimo lentos rankeną ir pilnai ištraukite i save.

Išskleiskite lentą i lygią lyginimo padėtį.

Lenta paruošta lyginimui.

Po lyginimo sulankstykite lentą ir įstumkite ją atgal i ištraukiamą lentyną.

3 Panaudoje, jstumkite lentyną atgal i vidu.
