RU - Указания по технике

безопасности .....124

(Hidden Helper) 156

Ознакомьтесь с инструкцией по эксплуатации и раняйте ее в надежном месте!

Во избежание риска получения травм при использован изделия соблюдайте основные меры безопасности и предостережения, а именно:

• Перед использованием изделия прочитайте инструкцию и сохраните ее для дальнейшего использования.
- Инструкцию по эксплуатации вы также можете найти на сайте www.asko.com.
- Изделиепредназначено для использования только в домаш- хозяйстве.
- Не пытайтесь самостоятельно ремонтировать, производить замену деталей и обслуживание изделия, если это отде не рекомендовано в инструкции по эксплуатации и обслуживанию или в инструкции по самостоятельному ремонту. Кроме того, вы должны полностью понимать указанных инструкций и иметь навыки выполнения подобных работ.
- Ремонт и обслуживание, связанные с безопасностью и производительностью, может выполнять только квалифицированный специалист.
- Расходы по устранению неисправностей, возникших в результате неправильного использования прибора, а также сервисного обслуживания прибора неавторизованными лицами, потребитель оплачивает самостоятельно.
- Не позволяйте детям играть с изделием, а также на или в нем. Если при использовании изделия поблизости находятся дети, постоянно следите за ними.
- Данное изделие не предназначено для использования де- людьми с ограниченными физическими или психическими способностями и людьми с недостаточным опытом или знаниями без посторонней помощи или без присмотра ю ответственного за их безопасность.

RU – Указания по технике безопасно

• Дети младше трех лет не должны находиться вблизи устройства или должны быть под постоянным присмотром
- Не устанавливайте и не храните изделие в зоне воздё погодных факторов.

RU – Указания по технике безопасности

В инструкции используются символы, которые обозначают следующее:

ИНФОРМАЦИЯ!

Информация, совет, подсказка или рекомендация

ПРЕДОСТЕРЕЖЕНИЕ!

Предупреждение об опасности

ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ!

Предупреждение об опасности поражения электрическим током

Оригинальная инструкция

СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ!

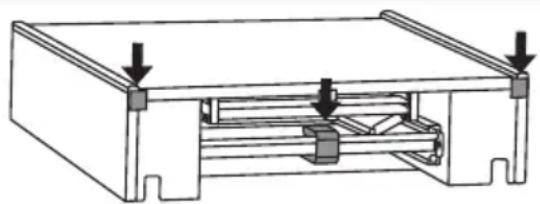

Перед первым использованием удалите всю транспортную защиту. Транспортировочные элементы служат для защиты аксессуара (hidden helper) во время транспортировки, поэтому их необходимоснять перед началом использования.

ИНФОРМАЦИЯ!

Максимальная рекомендуемая нагрузка выдвижной полки составляет 10 кг, поэтому перегружайте его, чтобы обеспечить безопасное использование и предотвратить возможны повреждения.

Установка аксессуара (Hidden Helper)

Установка аксессуара между стиральной и сушильной маш

Используйте аксессуар (hidden helper) только совместно со стиральными и сушильными машинами производства Asko.

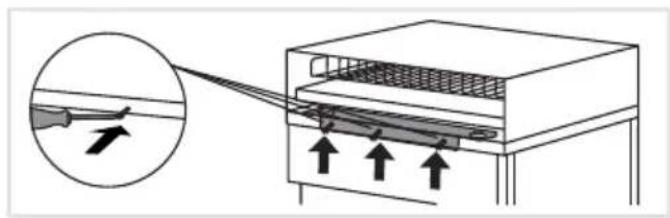

1 Открутитевсе три винта на задней стенк стиральной машины.

2 Установите аксессуар на стиральную машину.

Противоопрокидывающее устройство входит в комплект аксессуара и временно закреплено в обратном направлении на время транспортировки.

Перед установкой открытите его и прикрутите тремя винтами на заднюю стенку стир машины. Чтобы упростить установку противоопрокидывающего устройства, сначала сними гладильную доску (аксессуар) с передней стороны (см. также пункт 4).

Аксессуар необходимо прикрутить к стиральной машине с левой и правой стороны противоопрокидывающего устройства.

Прилагаемым ключом закрутите оба винта.

3 Установка винтов и крепежных элементов для различных моделей сушильных маши

Перед установкой сушильной машины следуйтеприведенным ниже инструкциямдля правильу установки винтов и крепежных элементов на задней стороне аксессуара. Выберите тип установки в зависимости от модели машины, которая указана на заводской табличке внутренней стороне дверцы сушильной машины. Показаны окончательные положения вин и крепежных элементов.

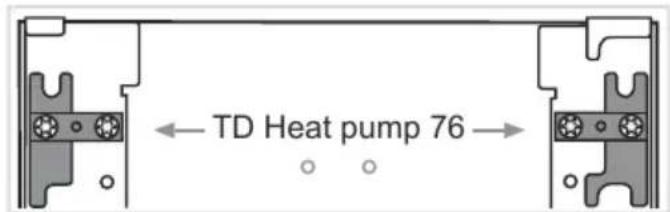

Сушильная машина с тепловым насосом TD 76

Винты и крепежные элементы уже предварительно установлены и готовы для правильной установки.

Установка аксессуара (Hidden Helper)

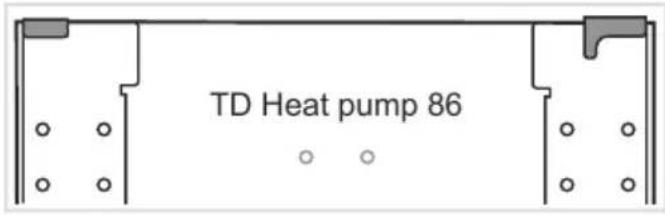

Сушильная машина с тепловым насосом TD 86

Винты и крепежные элементы необходимо предварительно снять с аксессуара.

Сушильная машина вентиляционного типа TD 76/86

Крепежные элементы необходимо повернуть на 180°. Сначала открытите их, поверните и снова прикрутите.

4 Установкапереднего защитногоэлемента Откройте переднюю крышку и изнутри с верхней стороны открытите все винты и снимите защитный элемент.

5 Перед тем как поставить сушильную машину на аксессуар, вручную отверните ножки на один оборот (не используйте ключ).

6 Поднимите сушильную машину, аккуратно установите ее на корпус аксессуара и задвиньте назад, пока она не зафиксируется в предусмотренных местах.

Аксессуар должен быть выровнен по переднему краю сушильной машины.

6.1 После установки сушильной машины установите передний защитный элемент. Плотно прижмите защитный элемент к сушильной машине и прикрутите его винтами снизу.

Затем установите гладильную доску на место.

7 Вид сзади после установки аксессуара между стиральной и сушильной машиной.

Установка аксессуара (Hidden Helper)

Установка аксессуара на машину

Используйте аксессуар (hidden helper) только совместно со стиральными и сушильными машинами производства Asko.

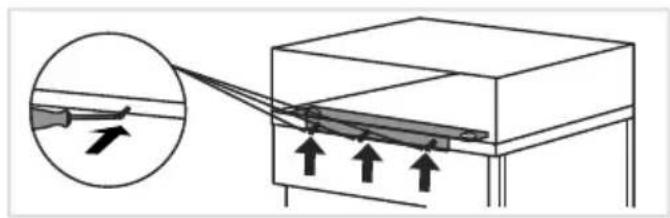

1 Открутитевсе три винта на задней стенк машины.

2 Установите аксессуар на машину.

Аксессуар можно установить на стиральную или сушильную машину.

Противоопрокидывающее устройство входит в обратном положении. Перед установкой стенку стиральной машины, на сушильной как среднее отверстие не предусмотрено.

Чтобы упростить установку, сначала снимите аксессуар с передней стороны и снова ю его после закрепления противоопрокидывающего устройства.

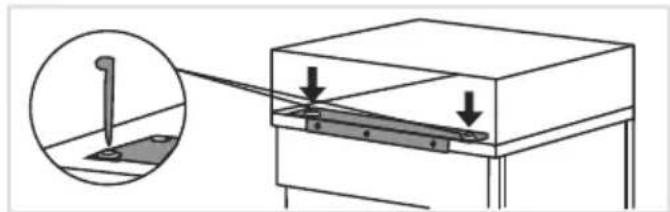

Аксессуар необходимо прикрутить к машине с левой и правой стороны противоопрокидывающего устройства. Прилагаемым ключом закрутите оба винта.

4 Вид сзади после установки аксессуара на стиральную или сушильную машину. Если верхние крепежные элементы мешают, их можно снять для улучшения внешнего вида.

ИНФОРМАЦИЯ!

Перед тем как прикрутить противоопрокидывающееустройство, выровняйте края аксессуар (hidden helper) с краями стиральной или сушильной машины.

Регулировка положения гладильной доски (пере первым использованием)

1 Нажмите на дверцу, чтобы она открылась.

Возьмитесь за ручку и полностью выдвиньте гладильную доску.

2 Разложите гладильную доску в направлении, как показано на рисунках.

3 Перед первым использованием проверьте устойчивость гладильной доски. В зафиксированном положении нижняя часть доски должна надежно опираться на сушильную машину.

Если гладильная доска не полностью опирается на машину, доску можно отрегулировать. Для этого сложите гладильную доску и выполните действия 4, 5 и 6.

4 С помощью отвертки аккуратно открытите винты на направляющих с обеих сторон (ка показано на рисунке) и полностью выдвиньте гладильную доску.

5 Снимите гладильную доску с направляющих под прямым углом. Отрегулируйте длину выдвижения доски, переставив пластиковые ограничители с обеих сторон.

6 Закрутите обратно винты, которые вы откутили в пункте 4. Установите гладильную доску на место (под прямым углом).

7 При установке (под прямым углом) должен раздаться ЩЕЛЧОК (CLICK). После этого задвиньте гладильную доску внутрь аксессуара.

Закройте дверцу аксессуара.

Использование аксессуара

1 Нажмите на дверцу, чтобы она открылась.

2 Возьмитесь за ручку и полностью выдвиньте гладильную доску.

Разложите доску.

Гладильная доска готова к работе.

После использования сложите гладильную доску и задвиньте обратно в аксессуар.

3 После использования задвиньте полку обратно.
