Proszę zapoznać się z instrukcją obsługi i zachować przyszego wykorzystania.

Aby ograniczyć ryzyko odniesienia obrażeń podczas użytkowania urządzenia, należy przestrzegać następujących podstawowych środków ostrożności:

• Przed pierwszym użyciem produktu należy przeczytać wszyst instrukcje i zachować je na przyszłość.
• Instrukcje użytkowania są dostępne na naszej stronie intern www.asko.com.
• Produkt przeznaczony jest wyłącznie do użytku domowego.
• Nie wolno naprawiać i wymieniać części produktu, ani go serwisować w jakikolwiek innych sposób, chyba że jest to zalecane w instrukcji obsługi i konserwacji lub we wskazów dotyczących napraw, które mogą być przeprowadzane przez użytkownika. Nie wolno również podejmować się żadnych na ani przeglądów, jeśli instrukcje nie zostały w pełni zrozumia osoba je przeprowadzająca nie posiada wystarczających umiejętności w tym zakresie.
• Wszelkie naprawy i konserwacje związane z bezpieczeństwe wydajnością produktu powinny być przeprowadzane przez przeszkolonych ekspertów.
• W przypadku nieprawidłowego użytkowania lub serwisowania produktu przez osobę nieuprawnioną, za wszelkie szkody lu wydatki wyłączną odpowiedzialność ponosi użytkownik.
• Dzieciom nie wolno bawić się produktem ani na produkcie. obserwuj dzieci przebywające w pobliżu produktu, gdy z ni korzystasz.

• Produkt nie jest przeznaczony do użytku przez osoby (w niesprawne fizycznie lub upośledzone umysłowo, lub nieposiadające doświadczenia i wiedzy. Te ostatnie powinny poinstruowane w zakresie bezpiecznego użytkowania urządzen przez osobę odpowiedzialną za ich bezpieczeństwo.

• Nie pozwalać dzieciom poniżej trzeciego roku życia zbliżać produktu, chyba że pod stałym nadzorem.

• Nie instalować ani nie przechowywać produktów w miejscą narażonych na działanie urządzeń grzewczych.

PL - ostrzeżenia

W treści instrukcji stosowane są przedstawione poniżej symbole, które posiadają podane ol znaczenia:

INFORMACJA!

Informacja, porada, wskazówka lub zalecenie

OSTRZEŻENIE!

Ostrzeżenie – ogólne niebezpieczeństwo

RYZYKO PORAŻENIA PRADEM ELEKTRYCZNYM!

Ostrzeżenie – niebezpieczeństwo porażenia prądem elektrycznym

Oryginalne instrukcje

ZACHOWAJ TE INSTRUKCJE DO WYKORZYSTANIA W PRZYSZŁOŚCI!

Przed pierwszym użyciem urządzenia wyjąć wszelkie zabezpieczenia transportowe. Elementy transportowesłużado zabezpieczenia ukrytego pomocnika (hidden helper) podczas transportu, dlatego przed uruchomieniem należy je usunąć.

INFORMACJA!

Maksymalne zalecane obciążenie ukrytego pomocnika wynosi 10 kg, nie przeciążaj go, aby zapewnić bezpieczne użytkowanie i uniknąć ewentualnych uszkodzeń.

Instalacja Hidden Helper pomiędzy pralką a suszarką

Ukryty pomocnik (hidden helper) może być używany tylko z pralką i suszarką produkcji Asko.

1 Odkręcić wszystkie trzy śruby z tyłu pralk

2 Zamontować ukrytego pomocnika na pralce.

Zabezpieczenie przed przewróceniem jest dołączone do ukrytego pomocnika i na czas transportu zostało tymczasowo przymocowane w przeciwnym kierunku.

Przed montażem należy go odkręcić i ułatwienia montażu zabezpieczenia przed (ukryty pomocnik) z przodu urządzenia

za pomocą trzech śrub przykręcić do tylnej ściank przewróceniem należy najpierw usunąć deskę do pra (sprawdź punkt 4).

Ukryty pomocnik musi być przykręcony do pral po lewej i prawej stronie zabezpieczenia przed przewróceniem. Dokręcić dwie śruby za pomocą dołączonego klucza.

3 Montaż śrub i wsporników w różnych modelach suszarek.

Przed montażem suszarki należy zapoznać się z poniższymi instrukcjami dotyczącymi prawic umieszczenia śrub i wsporników z tyłu ukrytego pomocnika. Należy wybrać odpowiednią inst zgodnie z modelem urządzenia wskazanym na tabliczce znamionowej znajdującej się po wś stronie drzwi suszarki. Przedstawione są końcowe pozycje śrub i wsporników.

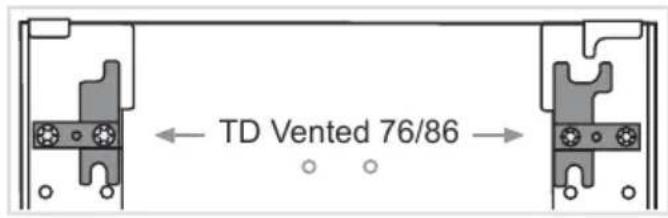

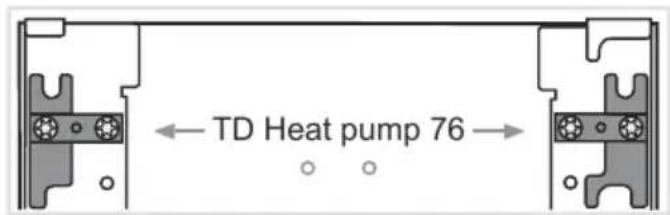

Suszarka z pompą ciepła TD 76 Śruby i wsporniki są wstępnie zainstalowane i przygotowane do odpowiedniego montażu.

Suszarka z pompą ciepła TD 86 Śruby i wsporniki należy wcześniej wyjąć z ukrytego pomocnika.

Instalacja Hidden Helper

Suszarka wywiewowa TD 76/86

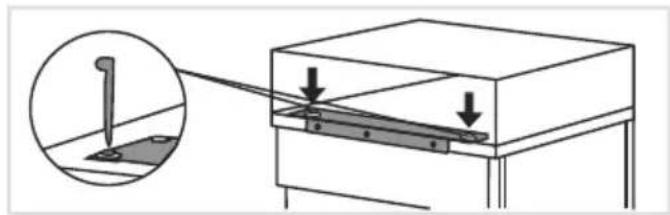

Wsporniki należy obrócić o 180°. Najpierw należy je odkręcić, obrócić, a następnie ponownie przykręcić.

4 Montaż przedniego zabezpieczenia

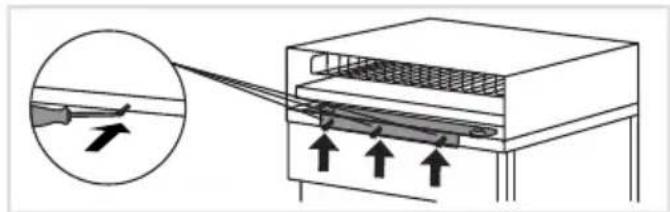

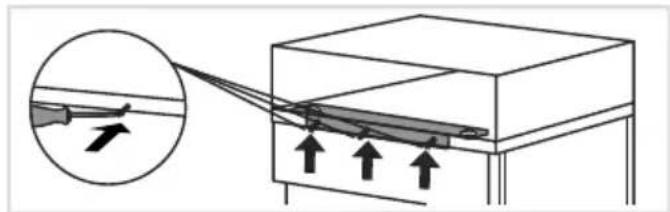

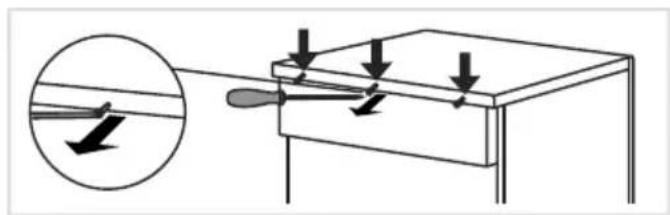

Otworzyć przednią pokrywę, odkręcić wszystkie śruby na górnej wewnętrznej stronie i zdjąć zabezpieczenie.

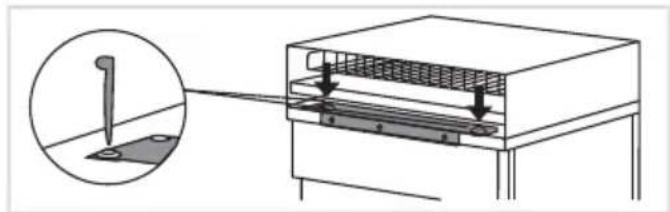

5 Przed umieszczeniem suszarki na ukrytym pomocniku ręcznie odkręć nożki o jeden obró (nie używać klucza).

6 Suszarkę należy podnieść, bezpiecznie umieścić na wysuwanej szufladzie, a następnie wsunąć do tyłu, aż zaskoczy w ustawionych wcześniej wspornikach.

Ukryty pomocnik musi być wyrównany z przednią krawędzią suszarki.

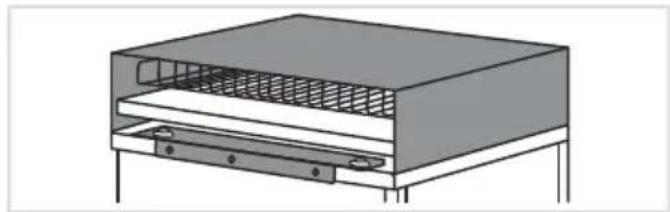

6.1 Po ustawieniu suszarki należy ponownie założyć przednie zabezpieczenie.

Zabezpieczenie należy mocno przycisnąć do suszarki i ponownie przymocować śrubami od spodu.

Następnie ponownie wstawić deskę do prasowania.

7 Widok od tyłu ostatecznie zamontowanego ukrytego pomocnika między pralką a suszarką.

Instalacja ukrytego pomocnika na urządzeniu

Ukryty pomocnik (hidden helper) może być używany tylko z pralką i suszarką produkcji Asko.

1 Na tylnej stronie urządzenia odkręcić wszystkie trzy śruby.

2 Zamontować ukrytego pomocnika na urządzeniu

Ukryty pomocnik można zamontować na pralce lub suszarce.

Zabezpieczenie przed przewróceniem jest dołączone do ukrytego pomocnika i tymczasowo przymocowane w przeciwnym kierunku. Przed montażem należy go odkręcić i za pomocą przykręcić do tylnej części pralki, natomiast w przypadku suszarki odkręcić tylko dwie zew śruby, ponieważ środkowy otwór nie jest przewidziany.

Aby ułatwić montaż należy najpierw zdjąć ukrytego pomocnika z przodu urządzenia, a nas ponownie go przymocować po przykręceniu zabezpieczenia przed przewróceniem.

Ukryty pomocnik musi być przykręcony do pral po lewej i prawej stronie zabezpieczenia przed przewróceniem.

Dokręcić dwie śruby za pomocą dołączonego klucza.

4 Widok od tyłu ostatecznie zamontowanego ukrytego pomocnika na pralce lub suszarce. Jeśli górne wsporniki przeszkadzają, można je usunąć dla lepszego efektu wizualnego.

INFORMACJA!

Przed dokręceniem wspornika przeciwwrotnego upewnij się, że krawędzie (hidden helper) s dokładnie wyrównane z krawędziami pralki lub suszarki.

Dopasowanie i przymocowanie deski do prasowar (przed pierwszym użyciem)

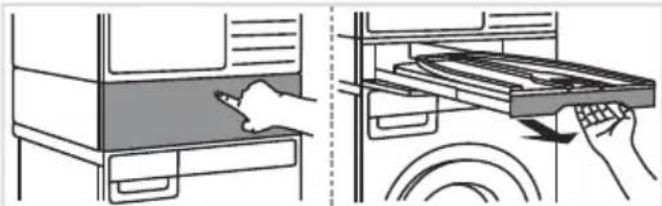

1 Nacisnąć drzwiczki ukrytego pomocnika, aby się otworzyły.

Należy chwycić za uchwyt deski do prasowan i całkowicie wysunąć ją ku sobie.

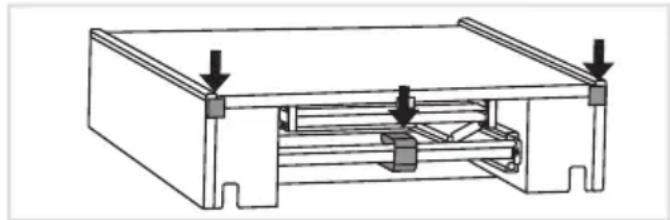

2 Rozciągnąć deskę do prasowania w kierunk pokazanym na rysunkach.

3 Przed pierwszym użyciem należy sprawdzić stabilność. Gdy deska jest zablokowana, bardzo ważne jest, aby jej tylna część mocno przylegała do suszarki.

Jeśli deska nie przylega prawidłowo, można ja wyregulować. Aby to zrobić, należy złożyć deskę i wykonać kroki 4, 5 i 6.

4 Za pomocą śrubokręta ostrożnie odkręcić śruby prowadnic po obu stronach (jak pokazar na rysunku) i wysunąć deskę do prasowania sobie.

5 Deskę do prasowania należy wyjąć z prowadnic pod kątem prostym i ustawić długoś wysunięcia plastikowego bolca po obu stronach.

6 Następnie należy dokręć dwie śruby odkręcone w kroku 4. Ponownie włożyć deske do prasowania (pod kątem prostym).

7 Podczas wkładania (pod kątem prostym) powinien być słyszalny "CLICK", dopiero potem należy wsunąć deskę do wnętrza ukrytego pomocnika (ang. hidden helper).

Zamknąć drzwiczki ukrytego pomocnika.

Korzystanie z Hidden Helper

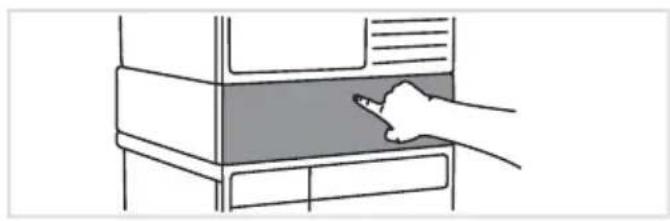

1 Nacisnąć drzwiczki ukrytego pomocnika, aby się otworzyły.

2 Chwycić za uchwyt deski do prasowania całkowicie wysunąć ja ku sobie.

Rozłożyć deskę do prasowania tak, aby utworzyła płaską powierzchnię.

Deska do prasowania jest gotowa do użycia.

Po zakończeniu prasowania należy złożyć deskę do prasowania i wsunąć ją do wnętrza ukrytego pomocnika.

3 Po użyciu wsuń półkę z powrotem do ukrytego pomocnika.
