HI150G - Gludināšanas dēlis ASKO - Bezmaksas lietošanas instrukcija

Preces veids	Iebūvējams gludināmais dēlis, kas izvelkams (veļas mazgāšanas telpas piederums)
Zīmols	Asko
Modelis	HI150G
Paredzētais lietojums	Lietošanai mājās, uzstādāms uz saderīgas Asko veļas mazgājamās vai žāvējamās mašīnas
Izmēri (aptuveni)	Dēlis: apm. 120 x 35 cm; atvilktne: pielāgota 60 cm mašīnām
Atvilktnes svars	Apmēram 8 kg (tukša)
Maksimālā slodze	10 kg
Barošana	Nav (mehāniska)
Galvenās funkcijas	Izvelkams gludināmais dēlis, iebūvēta glabāšana, bīdāma atvilktne
Uzstādīšana	Stiprināms pie veļas mazgājamās vai žāvējamās mašīnas aizmugures, izmantojot stiprinājuma kronšteinu
Dēļa regulēšana	Garums regulējams ar plastmasas pagarinājumu, nepieciešama sākotnējā regulēšana
Apkope un tīrīšana	Tīrīt ar mīkstu, sausu drānu. Neizmantot abrazīvus tīrīšanas līdzekļus.
Drošība	Nepārslogot virs 10 kg. Neatstāt bērnus bez uzraudzības.
Rezerves daļas	Pieejamas Asko pēcpārdošanas servisā
Remontējamība	Remontu drīkst veikt tikai pilnvarots speciālists
Garantija	Skatīt instrukciju vai pārdevēju
Saderība	Konkrēti Asko veļas mazgājamie un žāvējamie aparāti (modeļi TD 76, TD 86 u.c.)
Iepakojuma saturs	Hidden Helper atvilktne, stiprinājuma kronšteins, atslēga, skrūves
Pievienotie dokumenti	Lietošanas instrukcija, uzstādīšanas ceļvedis

Bieži uzdotie jautājumi - HI150G ASKO

Kā uzstādīt HI150G starp veļas mazgājamo mašīnu un žāvējamo mašīnu?

Atskrūvējiet trīs skrūves veļas mazgājamās mašīnas aizmugurē, piestipriniet stiprinājuma kronšteinu, tad pieskrūvējiet Hidden Helper pie veļas mazgājamās mašīnas. Pēc kāju noregulēšanas novietojiet žāvējamo mašīnu virsū.

Kāda ir gludināmā dēļa maksimālā slodze?

Ieteicamā maksimālā slodze ir 10 kg. Nepārsniedziet to, lai neradītu bojājumus.

Vai es varu uzstādīt HI150G uz jebkuras veļas mazgājamās vai žāvējamās mašīnas?

Nē, Hidden Helper ir paredzēts tikai Asko zīmola veļas mazgājamajām un žāvējamajām mašīnām, ar konkrētiem saderīgiem modeļiem (piem., TD 76, TD 86).

Kā noregulēt gludināmo dēli, ja tas nav horizontāls?

Salokiet dēli, noņemiet skrūves uz vadotnēm, noregulējiet plastmasas pagarinājumu garumu abās pusēs, pēc tam atgrieziet skrūves un novietojiet dēli atpakaļ, līdz dzirdat KLIKŠ.

Vai HI150G nepieciešama elektriska barošana?

Nē, HI150G ir pilnībā mehānisks. Elektriskā barošana nav nepieciešama.

Kā apkopt gludināmo dēli?

Tīriet to ar mīkstu, sausu drānu. Neizmantojiet abrazīvus tīrīšanas līdzekļus vai šķīdinātājus. Pēc lietošanas vienmēr glabājiet to atvilktnē.

Ko darīt, ja gludināmais dēlis nepaliek bloķētā stāvoklī?

Pārbaudiet, vai aizmugurējā daļa pareizi balstās pret žāvējamo mašīnu. Ja nepieciešams, noregulējiet dēļa garumu saskaņā ar instrukcijā norādīto regulēšanas procedūru.

Vai es varu izmantot HI150G atvilktni kā glabātuvi?

Jā, atvilktni var izmantot kā glabātuvi gludināšanas piederumiem, ar nosacījumu, ka netiek pārsniegta maksimālā slodze 10 kg.

Kur es varu atrast rezerves daļas HI150G?

Rezerves daļas ir pieejamas Asko pēcpārdošanas servisā vai viņu oficiālajā tīmekļa vietnē.

Kā izlocīt gludināmo dēli?

Nospiediet Hidden Helper durvis, lai tās atvērtu, izvelciet dēļa rokturi līdz pilnīgai izbīdīšanai, pēc tam izlocīt to uz līdzenas virsmas.

LIETOŠANAS INSTRUKCIJA HI150G ASKO

42ET mažjatused mašinu.un.žavētāju.... 81

Slēptā palīga uzstādīšana uz ierīces ...... 83

Gludināšanas dēļa ieregulēšana un nostiprināšana (pirms pirmā lietojuma) ... 84

Varjatud abilise paigaldamine (Hidden Helper) 44

Slēptā palīga lietošana 85

Lūdzu, izlasiet norādījumu rokasgrāmatu un glabājiet omākai izmantošanai.

Lai mazinātu fizisku traumu risku, kādas var gūt, lietojot šo produktu, ṣemiet vērā pamata norādījumi par drošumu un brīdinājumus, tostarp turpmākos.

• Pirms produkta pirmās lietošanas reizes izlasiet visus norādījumus un saglabājiet tos turpmākai uzzinai.
• Lietošanas instrukcijas ir pieejamas mūsu tīmekļvietnē www.asko.com.
• Produkts paredzēts tikai un vienīgi sadzīves lietojumam.
• Neremontējiet un nemēģiniet nomainīt nevienu produkta daļu vai kā citādi to apkalpot, ja vien tas nav skaidri un nepārprotami ieteikts norādījumos par lietošanu un apkopi vai norādījumos par lietotājam veicamiem remonta darbiem. Tāpat nemēģiniet veikt nekādus remonta darbus vai apkopi, ja pilnībā neizprotat norādījumus vai jums trūkst prasmju šādu remonta darbu veikšanā.
• Jebkāds ar drošumu vai veiktspēju saistīts produkta remonts un apkope jāveic apmācītiem speciālistiem.
• Gadījumā, ja produktu lieto nepareizi vai apkopi veic nepilnvarota persona, par jebkāda kaitējuma vai izmaksu segšanu atbild tikai un vienīgi pats lietotājs.
• Neļaujiet bērniem spēlēties ar produktu vai uz tā. Uzmanīgi vērojiet bērnus, ja produktu lietojat viņu tuvumā.
• Produkts nav paredzēts lietošanai personām (tostarp bērniem) ar ierobežotām fiziskajām vai mentālajām spējām vai bez pieredzes un zināšanām. Šādas personas par drošu produkta lietojumu jāinstruē personai, kura atbild par viņu drošumu.
• Neļaujiet produkta tuvumā uzturēties bērniem, kuri jaunāki par trim gadiem, ja vien viņi visu laiku netiek uzraudzīti.
• Neļaujiet bērniem, kuri jaunāki par trim gadiem, tuvoties ierīcei, ja vien viņi netiek pastāvīgi uzraudzīti.

LV – Brīdinājumi

Rokasgrāmatā ir lietoti tālāk norādītie simboli, kuriem ir šāda nozīme:

INFORMÃCIJA

Informācija, padoms vai ieteikums

BRĪDINĀJUMS!

Bridinājums – vispārējs apdraudējums

ELEKTROŠOKS!

Brīdinājums – elektrošoka apdraudējums

Sākotnējie norādījumi

SAGLABĀJIET ŠOS NORĀDĪJUMUS TURPMĀKAI IZMANTOŠANAI!

Pirms pirmā lietojuma jānoņem visi transportēšanas aizsargi. Transportēšanas elementi ir paredzēti sleptā palīga (hidden helper) aizsargāšanai transportēšanas laikā un pirms iedarbināšanas ir jānoņem.

INFORMĀCIJA

Maksimālā ieteicamā slodze izvelkamajai plauktam ir 10 kg, tāpēc nepārslogojiet to, lai nodrošinātu drošu lietošanu un novērstu iespējamus bojājumus.

Slēptā palīga (Hidden Helper) uzstādīšana

Slēptā palīga uzstādīšana starp veļas mazgājamo mašīnu un žāvētāju

Slēpto palīgu (hidden helper)drīkst lietot tikai ar ražotāja Asko veļas mazgājamo mašīnu un žāvētāju.

1 Veļas mazgājamās mašīnas aizmugurē izskrūvējiet visas trīs skrūves.

2 Uzstādiet slēpto palīgu uz veļas mazgājamās mašīnas.

Stiprinājuma kronšteins ir piegādāts slēptajā palīgā un transportēšanas laikā īslaicīgi nostiprināts pretējā virzienā.

Pirms uzstādīšanas noskrūvējiet to un pievelciet veļas mazgājamās mašīnas aizmugurē ar trim skrūvēm. Lai atvieglotu uzstādīšanu, vispirms noņemiet gludināšanas dēli (slēpto palīgu) no priekšpuses (skatiet ari 4. punktu).

Slēptais palīgs jāpieskrūvē pie veļas mazgājamās mašīnas stiprinājuma kronšteina kreisajā un labajā pusē. Lai pievilktu abas skrūves, izmantojiet piegādāto uzgriežņu atslēgu.

3 Skrūvju un kronšteinu uzstādīšana dažādos veļas žāvētāju modelos.

Pirms veļas žāvētāja uzstādīšanas izpildiet turpmākos norādījumus, lai pareizi uzstādītu skrūves un kronšteinus slēptā palīga aizmugurē. Atlasiet attiecīgos norādījumus atbilstoši ierīces modelim, kas norādīts žāvētāja durvju iekšpusē esošajā tehnisko datu plāksnītē. Skrūvju un kronšteinu gala pozīcijas ir norādītas.

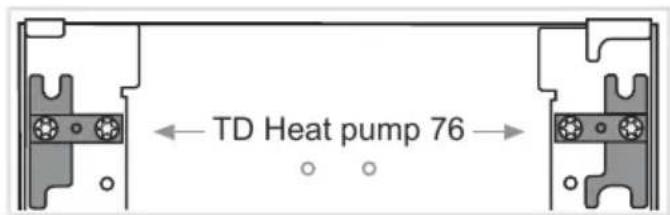

Vejas žāvētājs ar siltumsūkni TD 76 Skrūves un kronšteini ir uzstādīti iepriekšēji un ir gatavi pienācīgai uzstādīšanai.

Veļas žāvētājs ar siltumsūkni TD 86 Skrūves un kronšteini vispirms jānoņem no slēptā palīga.

Slēptā palīga (Hidden Helper) uzstādīšana

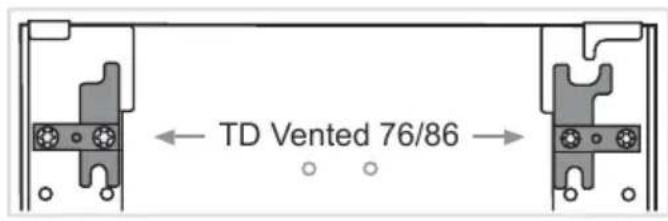

Ventilēts veļas žāvētājs TD 76/86 Kronšteini jāpagriež par 180°. Vispirms tos noskrūvējiet, pagrieziet un atkal pieskrūvējiet.

4 Priekšējo kāju stiprinājuma uzstādīšana Atveriet priekšējo pārsegu un izskrūvējiet visas skrūves augšējā iekšējā pusē un noņemiet priekšējo kāju stiprinājumu.

5 Pirms uzliekat veļas žāvētāju uz slēptā palīga, ar roku atskrūvējiet kājiņas par vienu apgriezienu (nelietojiet uzgriežņu atslēgu).

6 Paceliet žāvētāju, stingri uzlieciet to uz paaugstinājuma atvilktnes un virziet to atpakal, līdz tas nofiksējas iepriekšēji uzstādītajos kronšteinos.

Slēptais palīgs jāsalāgo ar žāvētāja priekšpusi.

6.1 Kad veļas žāvētājs ir uzstādīts, atkal uzstādiet priekšējo kāju stiprinājumu. Spiediet priekšējo kāju stiprinājumu cieši pret veļas žāvētāju un ar skrūvēm no apakšas to atkal piestipriniet.

Tad atkal ievietojiet gludināšanas dēli.

7 Slēptā palīga galīgā uzstādīšana starp veļas mazgājamo mašīnu un žāvētāju no aizmugures.

Slēptā palīga (Hidden Helper) uzstādīšana

Slēptā palīga uzstādīšana uz ierīces

Slēpto palīgu (hidden helper)drīkst lietot tikai ar ražotāja Asko veļas mazgājamo mašīnu un žāvētāju.

1 lerīces aizmugurē izskrūvējiet visas trīs skrūves.

2 Uzstādiet slēpto palīgu uz ierīces.

Slēpto palīgu var uzstādīt uz veļas mazgājamās mašīnas vai veļas žāvētāja.

Stiprinājuma kronšteins ir piegādāts slēptajā palīgā un transportēšanas laikā īslaicīgi nostiprināts pretējā virzienā. Pirms uzstādīšanas noskrūvējiet to un pievelciet veļas mazgājamās mašīnas aizmugurē ar trim skrūvēm, savukārt veļas žāvētāja gadījumā izskrūvējiet tikai abas ārējās skrūves, jo vidējās atveres nav.

Lai atvieglotu uzstādīšanu, sāciet, noņemot slēpto palīgu no priekšpuses, un tad, kolīdz stiprinājuma elements ir nostiprināts, atkal slēpto palīgu piestipriniet.

Slēptais palīgs jāpieskrūvē pie ierīces stiprinājuma kronšteina kreisajā un labajā pusē. Lai pievilktu abas skrūves, izmantojiet piegādāto uzgriežņu atslēgu.

4 Slēptā palīga galīgā uzstādīšana uz veļas mazgājamās mašīnas vai veļas žāvētāja no aizmugures. Ja augšējie kronšteini ir traucējums, labāka vizuālā izskata nolūkā tos var nonņemt.

INFORMÃCIJA

Pirms stiprinājuma kronšteina pievilkšanas slēptā palīga (hidden helper) malām noteikti jābūt precīzi salāgotām ar veļas mazgājamās mašīnas vai veļas žāvētāja malām.

Gludināšanas dēļa ieregulēšana un nostiprināšana (pirms pirmā lietojuma)

1 Piespiediet slēptā palīga durvis, lai to atvērtu.

Turiet gludināšanas dēļa rokturi un pilnībā izvelciet to ārā pret sevi.

2 Atlokiet (atveriet) gludināšanas dēli attēlā norādītajā virzienā.

3 Pirms pirmās lietošanas reizes pārbaudiet stabilitāti. Kad gludināšanas dēlis ir fiksētajā stāvoklī, ir ľoti svarīgi, lai tā aizmugurējā daļa būtu cieši piespiesta pie žāvētāja.

Ja gludināšanas dēlis nepiegulst cieši, to pēc vajadzības var ieregulēt. Lai to izdarītu, salokiet (aizveriet) gludināšanas dēli un izpildiet 4., 5. un 6. darbību.

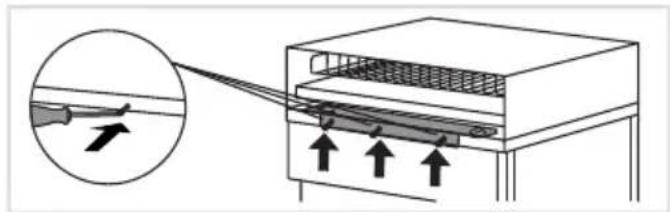

4 Ar skrūvgriezi uzmanīgi atskrūvējiet skrūves, kas atrodas uz vadotnēm abās pusēs (kā parādīts attēlā), un izvelciet gludināšanas dēli taisnā lenķī (perpendikulāri).

5 Atvienojiet gludināšanas dēli no vadotnēm perpendikulārā virzienā un iestatiet abās pusēs plastmasas aizbāžņa paplašinājuma garumu.

6 Tad atlieciet vietā un pievelciet 4. darbībā izņemtās skrūves. Atlieciet vietā gludināšanas dēli (taisnā lenkī).

7 Atliekot gludināšanas dēli atpakal (taisnā lenkī), tam jānofiksējas vietā ar dzirdamu "CLICK". Tad bīdiet gludināšanas dēli uz sleptā palīga iekšpusi.

Aizveriet slēptā palīga durvis.

Slēptā palīga lietošana

1 Piespiediet slēptā palīga durvis, lai to atvērtu.

2 Turiet gludināšanas dēļa rokturi un velciet to uz āru pret sevi līdz galam.

Izvelciet gludināšanas dēli kā līdzenu virsmu.

Gludināšanas dēlis ir gatavs gludināšanai.

Pēc gludināšanas salokiet gludināšanas dēli un iespiediet to atpakal slēptā palīga iekšpusē.

3 Pēc lietošanas iebīdiet plauktu atpakal slēptā palīga iekšpusē.
