LIETOŠANAS INSTRUKCIJA HI150W ASKO

Slēptā palīga (Hidden Helper) uzstādīšana ................................................

Slēptā palīga uzstādīšana starp veļas mazgājamo mašīnu un žāvētāju ................... 83Slēptā palīga uzstādīšana uz ierīces ............

Gludināšanas dēļa ieregulēšana un nostiprināšana (pirms pirmā lietojuma) ... Contents85Slēptā palīga lietošana .............................. 86LT - Įspėjimai ..............................................

Uso dell'accessorio (Hidden Helper)Lūdzu, izlasiet norādījumu rokasgrāmatu un glabājiet turpmākai izmantošanai. Lai mazinātu fizisku traumu risku, kādas var gūt, lietojot šo produktu, ņemiet vērā pamata norādījumi par drošumu un brīdinājumus, tostarp turpmākos.

• Pirms produkta pirmās lietošanas reizes izlasiet visus norādījumus un saglabājiet tos turpmākai uzziņai.

• Lietošanas instrukcijas ir pieejamas mūsu tīmekļvietnē www.asko.com.

• Produkts paredzēts tikai un vienīgi sadzīves lietojumam.

• Neremontējiet un nemēģiniet nomainīt nevienu produkta daļu vai kā citādi to apkalpot, ja vien tas nav skaidri un nepārprotami ieteikts norādījumos par lietošanu un apkopi vai norādījumos par lietotājam veicamiem remonta darbiem. Tāpat nemēģiniet veikt nekādus remonta darbus vai apkopi, ja pilnībā neizprotat norādījumus vai jums trūkst prasmju šādu remonta darbu veikšanā.

• Jebkāds ar drošumu vai veiktspēju saistīts produkta remonts un apkope jāveic apmācītiem speciālistiem.

• Gadījumā, ja produktu lieto nepareizi vai apkopi veic nepilnvarota persona, par jebkāda kaitējuma vai izmaksu segšanu atbild tikai un vienīgi pats lietotājs.

• Neļaujiet bērniem spēlēties ar produktu vai uz tā. Uzmanīgi vērojiet bērnus, ja produktu lietojat viņu tuvumā.

• Produkts nav paredzēts lietošanai personām (tostarp bērniem) ar ierobežotām fiziskajām vai mentālajām spējām vai bez pieredzes un zināšanām. Šādas personas par drošu produkta lietojumu jāinstruē personai, kura atbild par viņu drošumu.

• Neļaujiet produkta tuvumā uzturēties bērniem, kuri jaunāki par trim gadiem, ja vien viņi visu laiku netiek uzraudzīti.

• Neļaujiet bērniem, kuri jaunāki par trim gadiem, tuvoties ierīcei, ja vien viņi netiek pastāvīgi uzraudzīti.

LV – BrīdinājumiRokasgrāmatā ir lietoti tālāk norādītie simboli, kuriem ir šāda nozīme: INFORMĀCIJA Informācija, padoms vai ieteikums BRĪDINĀJUMS! Brīdinājums – vispārējs apdraudējums ELEKTROŠOKS! Brīdinājums – elektrošoka apdraudējums Sākotnējie norādījumi SAGLABĀJIET ŠOS NORĀDĪJUMUS TURPMĀKAI IZMANTOŠANAI! Pirms pirmā lietojuma jānoņem visi transportēšanas aizsargi. Transportēšanas elementi ir paredzēti slēptā palīga (hidden helper) aizsargāšanai transportēšanas laikā un pirms iedarbināšanas ir jānoņem. INFORMĀCIJA Maksimālā ieteicamā slodze izvelkamajai plauktam ir 10 kg, tāpēc nepārslogojiet to, lai nodrošinātu drošu lietošanu un novērstu iespējamus bojājumus.

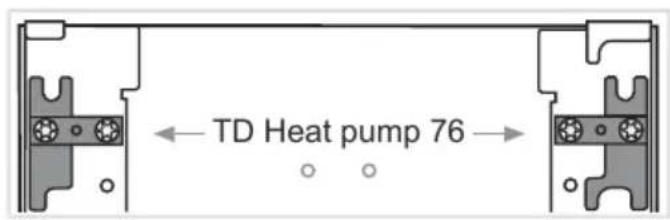

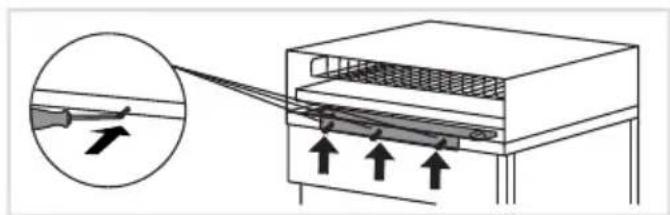

LV – BrīdinājumiSlēptā palīga uzstādīšana starp veļas mazgājamo mašīnu un žāvētāju BRĪDINĀJUMS! Slēpto palīgu (hidden helper)drīkst lietot tikai ar ražotāja Asko veļas mazgājamo mašīnu un žāvētāju. 1 Veļas mazgājamās mašīnas aizmugurē izskrūvējiet visas trīs skrūves. 2 Uzstādiet slēpto palīgu uz veļas mazgājamās mašīnas. Stiprinājuma kronšteins ir piegādāts slēptajā palīgā un transportēšanas laikā īslaicīgi nostiprināts pretējā virzienā. Pirms uzstādīšanas noskrūvējiet to un pievelciet veļas mazgājamās mašīnas aizmugurē ar trim skrūvēm. Lai atvieglotu uzstādīšanu, vispirms noņemiet gludināšanas dēli (slēpto palīgu) no priekšpuses (skatiet arī 4. punktu). Slēptais palīgs jāpieskrūvē pie veļas mazgājamās mašīnas stiprinājuma kronšteina kreisajā un labajā pusē. Lai pievilktu abas skrūves, izmantojiet piegādāto uzgriežņu atslēgu. 3 Skrūvju un kronšteinu uzstādīšana dažādos veļas žāvētāju modeļos. Pirms veļas žāvētāja uzstādīšanas izpildiet turpmākos norādījumus, lai pareizi uzstādītu skrūves un kronšteinus slēptā palīga aizmugurē. Atlasiet attiecīgos norādījumus atbilstoši ierīces modelim, kas norādīts žāvētāja durvju iekšpusē esošajā tehnisko datu plāksnītē. Skrūvju un kronšteinu gala pozīcijas ir norādītas. Veļas žāvētājs ar siltumsūkni TD 76 Skrūves un kronšteini ir uzstādīti iepriekšēji un ir gatavi pienācīgai uzstādīšanai. TD Heat pump 76 Veļas žāvētājs ar siltumsūkni TD 86 Skrūves un kronšteini vispirms jānoņem no slēptā palīga. TD Heat pump 86

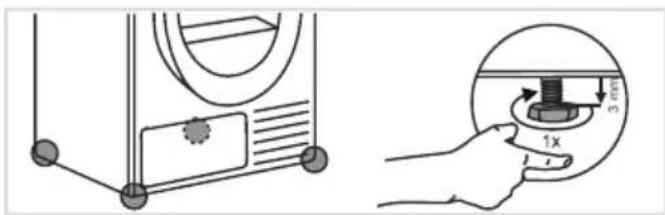

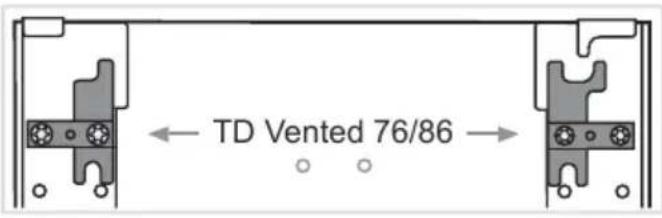

Slēptā palīga (Hidden Helper) uzstādīšanaVentilēts veļas žāvētājs TD 76/86 Kronšteini jāpagriež par 180°. Vispirms tos noskrūvējiet, pagrieziet un atkal pieskrūvējiet. TD Vented 76/86 4 Priekšējo kāju stiprinājuma uzstādīšana Atveriet priekšējo pārsegu un izskrūvējiet visas skrūves augšējā iekšējā pusē un noņemiet priekšējo kāju stiprinājumu. 5 Pirms uzliekat veļas žāvētāju uz slēptā palīga, ar roku atskrūvējiet kājiņas par vienu apgriezienu (nelietojiet uzgriežņu atslēgu). 3 mm 6 Paceliet žāvētāju, stingri uzlieciet to uz paaugstinājuma atvilktnes un virziet to atpakaļ, līdz tas nofiksējas iepriekšēji uzstādītajos kronšteinos. Slēptais palīgs jāsalāgo ar žāvētāja priekšpusi.

6.1 Kad veļas žāvētājs ir uzstādīts, atkal

uzstādiet priekšējo kāju stiprinājumu. Spiediet priekšējo kāju stiprinājumu cieši pret veļas žāvētāju un ar skrūvēm no apakšas to atkal piestipriniet. Tad atkal ievietojiet gludināšanas dēli. 7 Slēptā palīga galīgā uzstādīšana starp veļas mazgājamo mašīnu un žāvētāju no aizmugures.

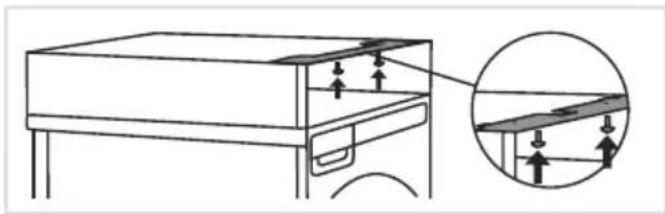

Slēptā palīga (Hidden Helper) uzstādīšanaSlēptā palīga uzstādīšana uz ierīces BRĪDINĀJUMS! Slēpto palīgu (hidden helper)drīkst lietot tikai ar ražotāja Asko veļas mazgājamo mašīnu un žāvētāju. 1 Ierīces aizmugurē izskrūvējiet visas trīs skrūves. 2 Uzstādiet slēpto palīgu uz ierīces. Slēpto palīgu var uzstādīt uz veļas mazgājamās mašīnas vai veļas žāvētāja. Stiprinājuma kronšteins ir piegādāts slēptajā palīgā un transportēšanas laikā īslaicīgi nostiprināts pretējā virzienā. Pirms uzstādīšanas noskrūvējiet to un pievelciet veļas mazgājamās mašīnas aizmugurē ar trim skrūvēm, savukārt veļas žāvētāja gadījumā izskrūvējiet tikai abas ārējās skrūves, jo vidējās atveres nav. Lai atvieglotu uzstādīšanu, sāciet, noņemot slēpto palīgu no priekšpuses, un tad, kolīdz stiprinājuma elements ir nostiprināts, atkal slēpto palīgu piestipriniet. Slēptais palīgs jāpieskrūvē pie ierīces stiprinājuma kronšteina kreisajā un labajā pusē. Lai pievilktu abas skrūves, izmantojiet piegādāto uzgriežņu atslēgu. 4 Slēptā palīga galīgā uzstādīšana uz veļas mazgājamās mašīnas vai veļas žāvētāja no aizmugures. Ja augšējie kronšteini ir traucējums, labāka vizuālā izskata nolūkā tos var noņemt. INFORMĀCIJA Pirms stiprinājuma kronšteina pievilkšanas slēptā palīga (hidden helper)malām noteikti jābūt precīzi salāgotām ar veļas mazgājamās mašīnas vai veļas žāvētāja malām.

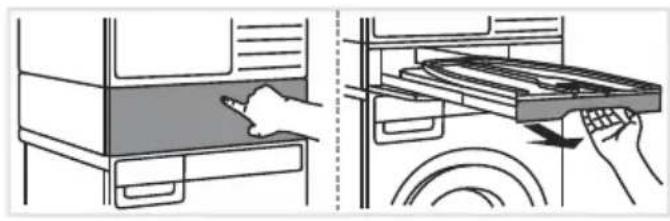

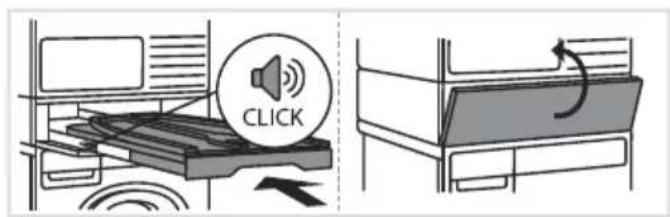

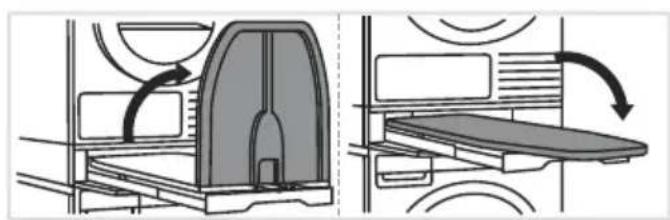

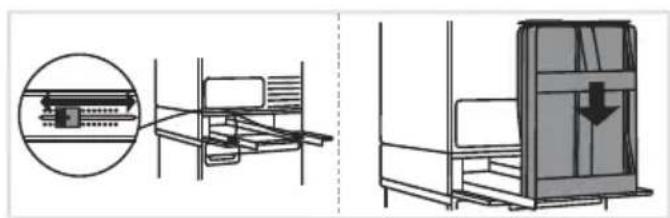

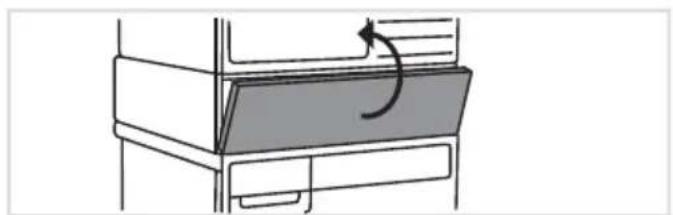

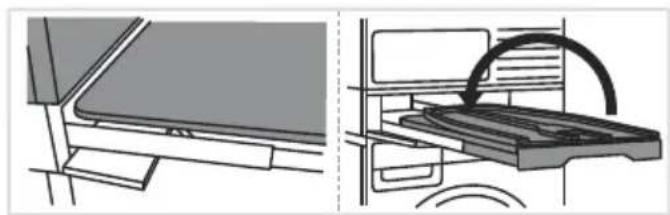

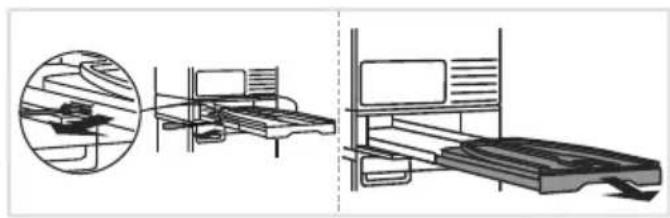

Slēptā palīga (Hidden Helper) uzstādīšana1 Piespiediet slēptā palīga durvis, lai to atvērtu. Turiet gludināšanas dēļa rokturi un pilnībā izvelciet to ārā pret sevi. 2 Atlokiet (atveriet) gludināšanas dēli attēlā norādītajā virzienā. 3 Pirms pirmās lietošanas reizes pārbaudiet stabilitāti. Kad gludināšanas dēlis ir fiksētajā stāvoklī, ir ļoti svarīgi, lai tā aizmugurējā daļa būtu cieši piespiesta pie žāvētāja. Ja gludināšanas dēlis nepiegulst cieši, to pēc vajadzības var ieregulēt. Lai to izdarītu, salokiet (aizveriet) gludināšanas dēli un izpildiet 4., 5. un 6. darbību. 4 Ar skrūvgriezi uzmanīgi atskrūvējiet skrūves, kas atrodas uz vadotnēm abās pusēs (kā parādīts attēlā), un izvelciet gludināšanas dēli taisnā leņķī (perpendikulāri). 5 Atvienojiet gludināšanas dēli no vadotnēm perpendikulārā virzienā un iestatiet abās pusēs plastmasas aizbāžņa paplašinājuma garumu. 6 Tad atlieciet vietā un pievelciet 4. darbībā izņemtās skrūves. Atlieciet vietā gludināšanas dēli (taisnā leņķī). 7 Atliekot gludināšanas dēli atpakaļ (taisnā leņķī), tam jānofiksējas vietā ar dzirdamu "CLICK".. Tad bīdiet gludināšanas dēli uz slēptā palīga iekšpusi. Aizveriet slēptā palīga durvis.

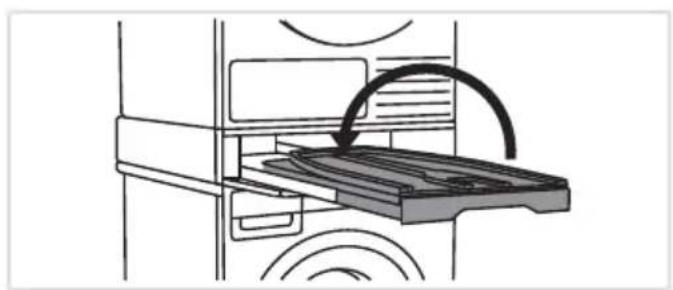

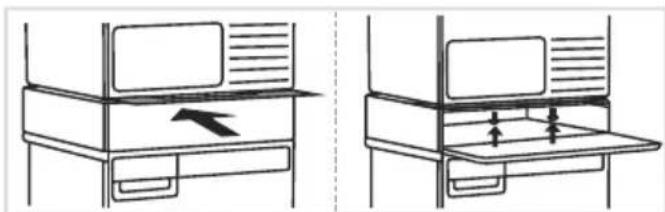

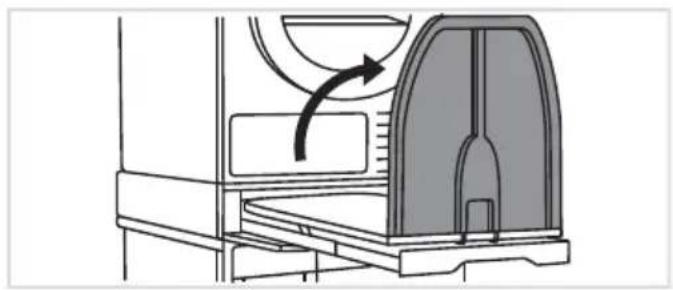

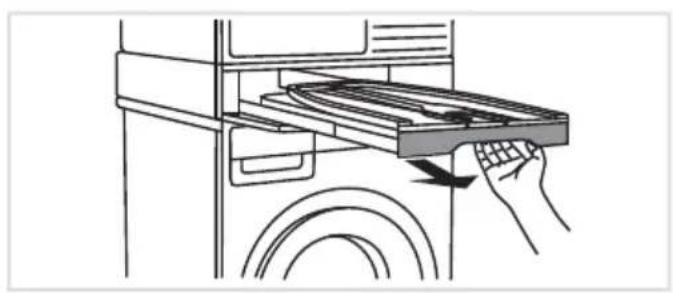

Gludināšanas dēļa ieregulēšana un nostiprināšana (pirms pirmā lietojuma)1 Piespiediet slēptā palīga durvis, lai to atvērtu. 2 Turiet gludināšanas dēļa rokturi un velciet to uz āru pret sevi līdz galam. Izvelciet gludināšanas dēli kā līdzenu virsmu. Gludināšanas dēlis ir gatavs gludināšanai. Pēc gludināšanas salokiet gludināšanas dēli un iespiediet to atpakaļ slēptā palīga iekšpusē. 3 Pēc lietošanas iebīdiet plauktu atpakaļ slēptā palīga iekšpusē.
