GEBRUIKSAANWIJZING HI150W ASKO

Een verborgen helper installeren tussen een wasmachine en een droger .........................

Een verborgen helper installeren op het apparaat ......................................................

De strijkplank aanpassen en bevestigen (voorafgaand aan het eerste gebruik) ...... 100Een verborgen helper gebruiken .............. 101NO – Advarsler ...........................................

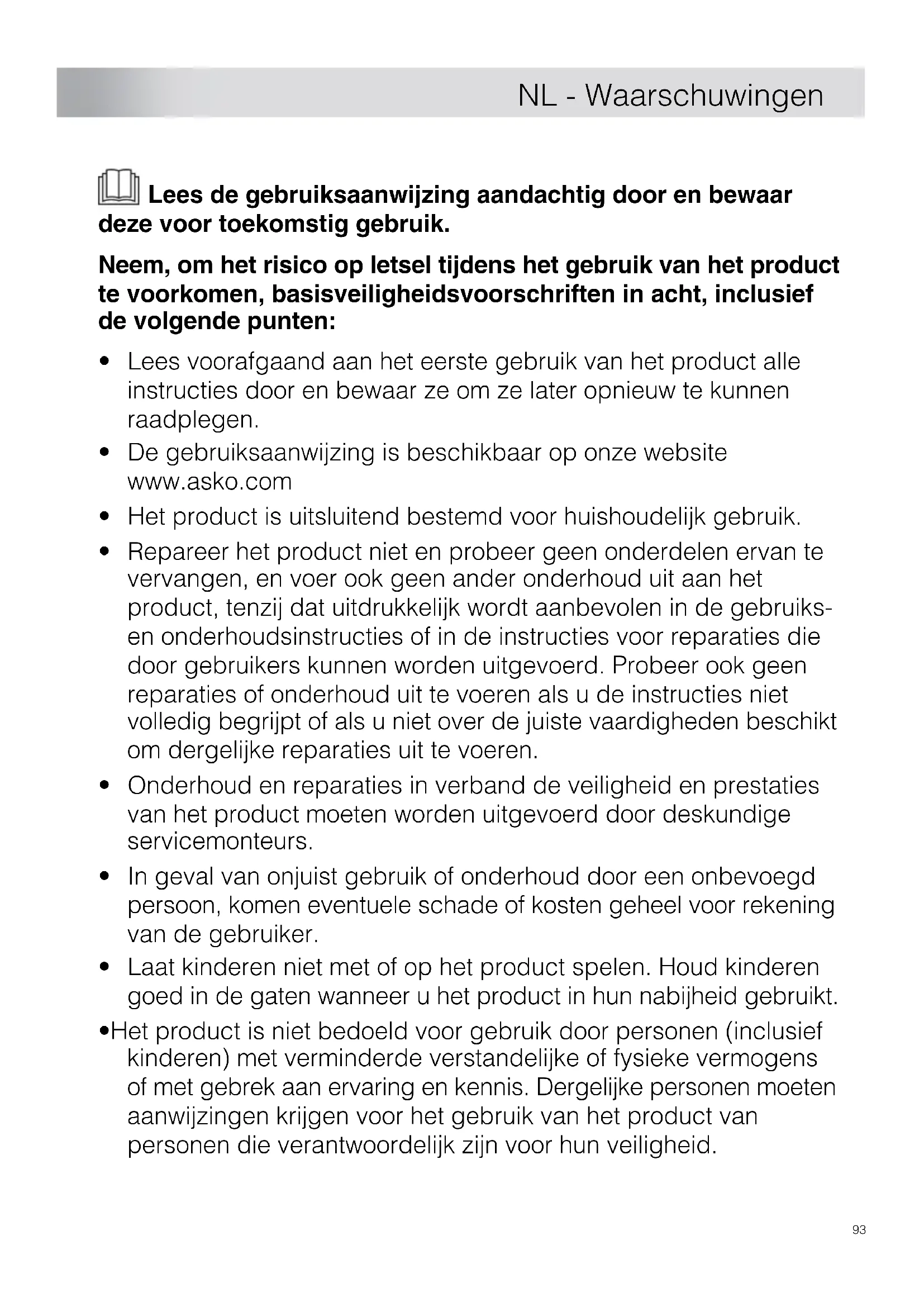

Naudojimasis ištraukiama lentynaLees de gebruiksaanwijzing aandachtig door en bewaar deze voor toekomstig gebruik. Neem, om het risico op letsel tijdens het gebruik van het product te voorkomen, basisveiligheidsvoorschriften in acht, inclusief de volgende punten:

• Lees voorafgaand aan het eerste gebruik van het product alle instructies door en bewaar ze om ze later opnieuw te kunnen raadplegen.

• De gebruiksaanwijzing is beschikbaar op onze website www.asko.com

• Het product is uitsluitend bestemd voor huishoudelijk gebruik.

• Repareer het product niet en probeer geen onderdelen ervan te vervangen, en voer ook geen ander onderhoud uit aan het product, tenzij dat uitdrukkelijk wordt aanbevolen in de gebruiks- en onderhoudsinstructies of in de instructies voor reparaties die door gebruikers kunnen worden uitgevoerd. Probeer ook geen reparaties of onderhoud uit te voeren als u de instructies niet volledig begrijpt of als u niet over de juiste vaardigheden beschikt om dergelijke reparaties uit te voeren.

• Onderhoud en reparaties in verband de veiligheid en prestaties van het product moeten worden uitgevoerd door deskundige servicemonteurs.

• In geval van onjuist gebruik of onderhoud door een onbevoegd persoon, komen eventuele schade of kosten geheel voor rekening van de gebruiker.

• Laat kinderen niet met of op het product spelen. Houd kinderen goed in de gaten wanneer u het product in hun nabijheid gebruikt.

• Het product is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde verstandelijke of fysieke vermogens of met gebrek aan ervaring en kennis. Dergelijke personen moeten aanwijzingen krijgen voor het gebruik van het product van personen die verantwoordelijk zijn voor hun veiligheid.

NL - Waarschuwingen• Laat kinderen jonger dan 3 jaar niet in de buurt van het product, tenzij ze voortdurend in het oog worden gehouden.

• Houd kinderen jonger dan 3 jaar uit de buurt van het apparaat of houd ze voortdurend in het oog.

NL - WaarschuwingenIn deze gebruiksaanwijzing komt u symbolen tegen die het volgende betekenen: INFORMATIE! Informatie, advies, tip of aanbeveling WAARSCHUWING! Waarschuwing – algemeen gevaar ELEKTRISCHE SCHOK! Waarschuwing – elektrische schok Originele instructies BEWAAR DEZE GEBRUIKSAANWIJZING VOOR TOEKOMSTIGE GEBRUIK! Voorafgaand aan het eerste gebruik moet alle transportbescherming van het product worden verwijderd. Deze elementen zijn bedoeld om de verborgen helper (hidden helper) te beschermen tijdens het vervoer ervan en moeten voorafgaand aan de ingebruikname worden verwijderd. INFORMATIE! De maximaal aanbevolen belasting van de verborgen helper is 10 kg, overbelast hem dus niet om veilig gebruik te garanderen en mogelijke schade te voorkomen.

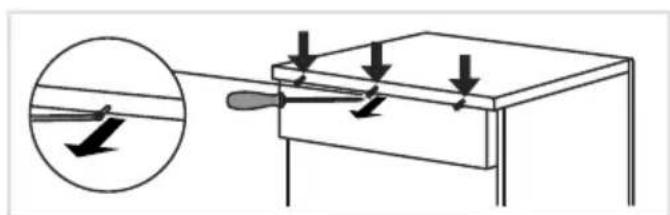

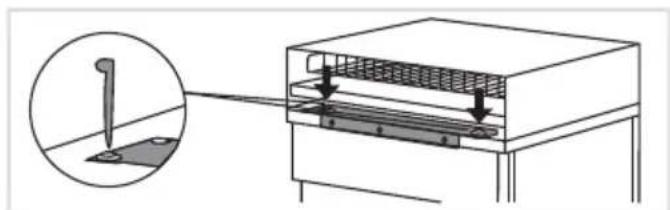

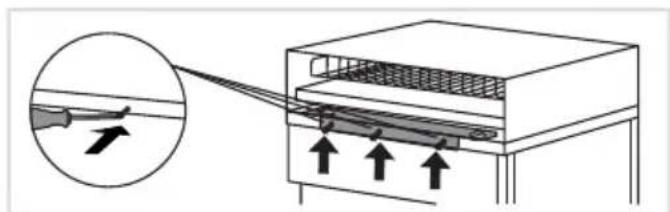

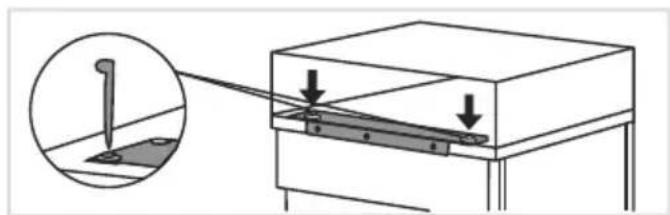

NL - WaarschuwingenEen verborgen helper installeren tussen een wasmachine en een droger WAARSCHUWING! De verborgen helper (hidden helper) mag alleen worden gebruikt in combinatie met een wasmachine en een droger van de fabrikant Asko. 1 Draai alle schroeven op de achterkant van de wasmachine los. 2 Bevestig de verborgen helper aan de wasmachine. De bevestigingsbeugel is met de verborgen helper meegeleverd en voor het transport tijdelijk in de tegengestelde richting bevestigd. Draai voorafgaand aan de installatie de schroeven van de beugel los en bevestig de beugel met 3 schroeven aan de achterkant van de wasmachine. Verwijder om de installatie te vergemakkelijken eerst de strijkplank (verborgen helper) van de voorkant (zie ook punt 4). De verborgen helper moet links en rechts van de bevestigingsbeugel worden vastgeschroefd aan de wasmachine. Gebruik de meegeleverde sleutel om de 2 schroeven vast te draaien. 3 Installatie van schroeven en beugels op verschillende modellen wasdrogers. Volg voorafgaand aan de installatie van de wasdroger de onderstaande instructies om de schroeven en beugels op de juiste manier aan te brengen aan de achterkant van de verborgen helper. Selecteer de instructies van het model van het apparaat, dat is aangegeven op het typeplaatje aan de binnenkant van de deur van de droger. In de afbeelding worden de uiteindelijke posities van de schroeven en beugels weergegeven. Wasdroger met warmtepomp TD 76 De schroeven en beugels zijn vooraf aangebracht en klaar voor de installatie. TD Heat pump 76

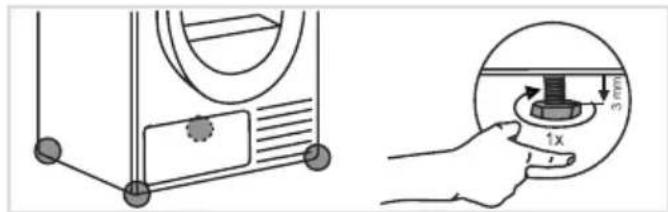

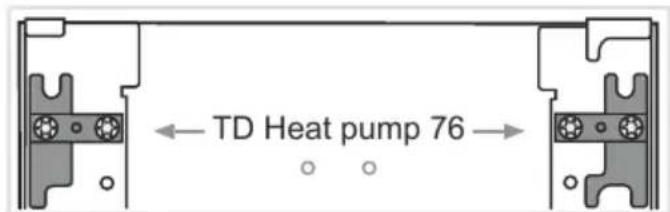

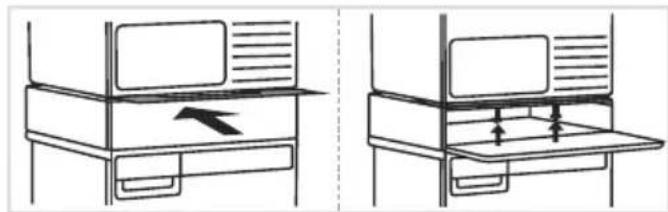

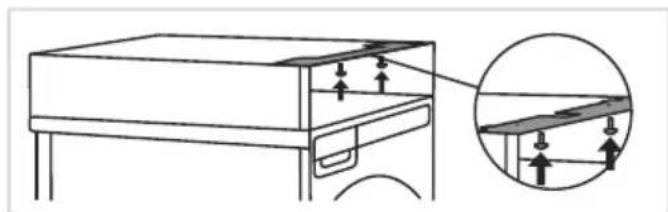

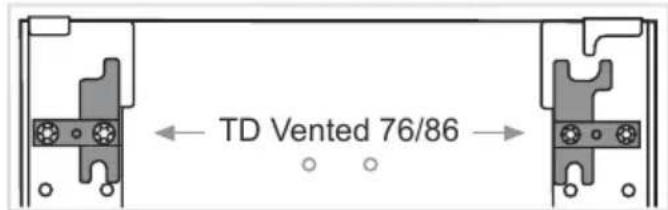

Een verborgen helper installeren (Hidden Helper)Wasdroger met warmtepomp TD 86 De schroeven en beugels moeten eerst van de verborgen helper worden verwijderd. TD Heat pump 86 Ventilatiedroger TD 76/86 De beugels moeten 180° worden gedraaid. Maak de schroeven los, draai de beugels en maak de schroeven weer vast. TD Vented 76/86 4 Installatie van de bevestiging van de voorste voetjes Open de frontafdekking, draai alle schroeven boven aan de binnenkant los en verwijder de bevestiging van de voorste voetjes. 5 Voordat u de wasdroger op de verborgen helper plaatst, draai de voetjes met de hand één slag los (gebruik geen sleutel). 3 mm 6 Til de droger op, plaats deze veilig op de uitschuifbare lade en druk hem naar achteren tot hij op de vooraf ingestelde beugels vastklikt. De verborgen helper moet zijn uitgelijnd met de voorkant van de droger.

6.1 Plaats wanneer de wasdroger is

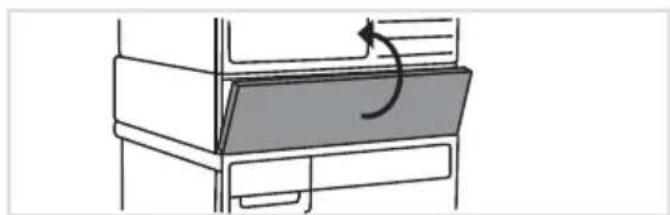

geïnstalleerd de bevestiging van de voorste voetjes terug. Druk de bevestiging stevig tegen de wasdroger draai de schroeven van onderen weer vast. Plaats vervolgens de strijkplank terug. 7 Uiteindelijke installatie van de verborgen helper, tussen de wasmachine en de droger, gezien vanaf de achterkant.

Een verborgen helper installeren (Hidden Helper)Een verborgen helper installeren op het apparaat WAARSCHUWING! De verborgen helper (hidden helper) mag alleen worden gebruikt in combinatie met een wasmachine en een droger van de fabrikant Asko. 1 Draai alle 3 de schroeven op de achterkant van het apparaat los. 2 Installeer de verborgen helper op het apparaat. De verborgen helper kan worden geïnstalleerd op een wasmachine of wasdroger. De bevestigingsbeugel is met de verborgen helper meegeleverd en tijdelijk in de tegengestelde richting bevestigd. Draai voorafgaand aan de installatie de schroeven los en bevestig de helper met 3 schroeven aan de achterkant van de wasmachine. Draai, als u een wasdroger gebruikt, alleen de buitenste 2 schroeven los, aangezien deze geen middelste opening heeft. Verwijder, om de installatie te vergemakkelijken, eerst de verborgen helper van de voorkant en plaats deze terug wanneer het bevestigingselement is vastgemaakt. De verborgen helper moet links en rechts van de bevestigingsbeugel worden vastgeschroefd aan het apparaat. Gebruik de meegeleverde sleutel om de 2 schroeven vast te draaien. 4 Uiteindelijke installatie van de verborgen helper, op een wasmachine of wasdroger, gezien vanaf de achterkant. Voor het geval de bovenste beugels een obstakel vormen, kunnen ze worden verwijderd, zodat het geheel er mooier uitziet. INFORMATIE! Controleer, voordat u de bevestigingsbeugel vastzet, of de randen van de verborgen helper (hidden helper) goed zijn uitgelijnd met de randen van de wasmachine of wasdroger.

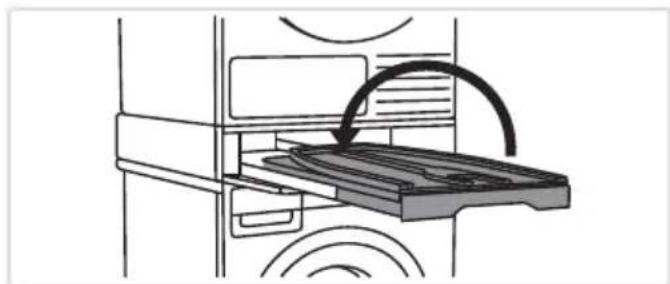

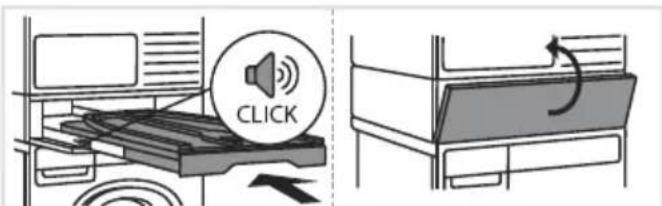

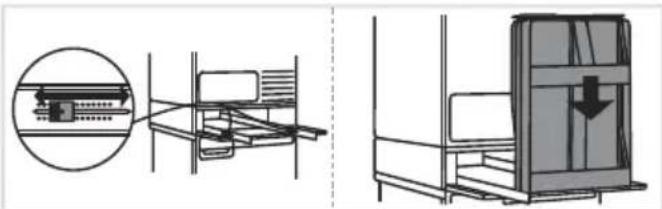

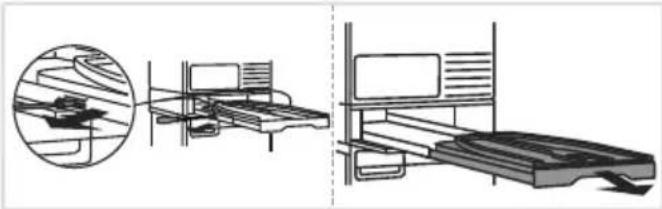

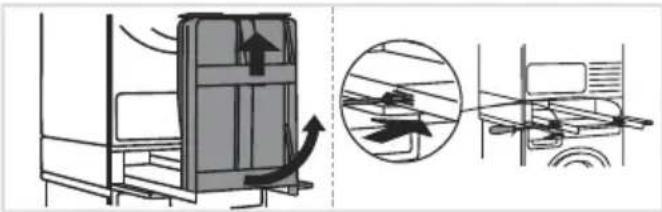

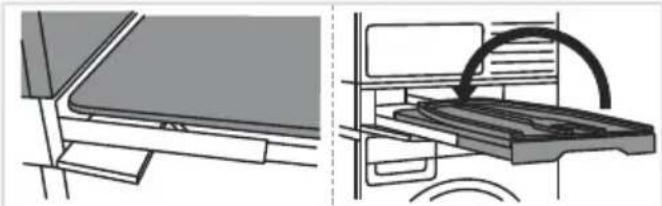

Een verborgen helper installeren (Hidden Helper)1 Druk op de deur van de verborgen helper om deze te openen. Pak de handgreep van de strijkplank beet en trek deze helemaal naar u toe. 2 Klap de strijkplank open in de richting die is aangegeven in de afbeelding. 3 Controleer voorafgaand aan het eerste gebruik de stabiliteit van de plank. Het is heel belangrijk dat het achterste deel van de strijkplank, wanneer deze in de vergrendelde stand staat, stevig tegen de droger drukt. Als de strijkplank niet stevig aansluit, kan deze worden aangepast. Klap de strijkplank hiervoor dicht en voer stap 4 tot en met 6 uit. 4 Draai de schroeven op de geleiders aan beide kanten (zoals weergegeven in de afbeelding) voorzichtig los met een schroevendraaier en trek de strijkplank in een rechte hoek (loodrecht) naar buiten. 5 Maak de strijkplank in de rechte hoek los van de geleiders en pas aan beide kanten de lengte van de kunststof afstandhouder aan. 6 Plaats vervolgens de in stap 4 verwijderde schroeven terug en draai ze vast. Plaats de strijkplank terug (in een rechte hoek). 7 Bij het (in een rechte hoek) terugplaatsen van de plank moet deze hoorbaar op zijn plek klikken (CLICK). Druk de strijkplank vervolgens richting de binnenkant van de verborgen helper. Sluit de deur van de verborgen helper.

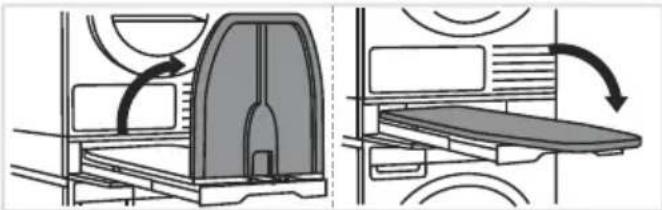

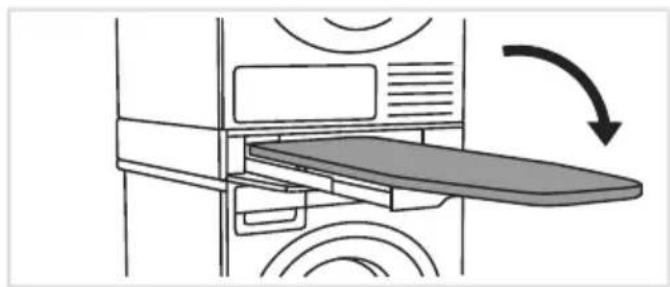

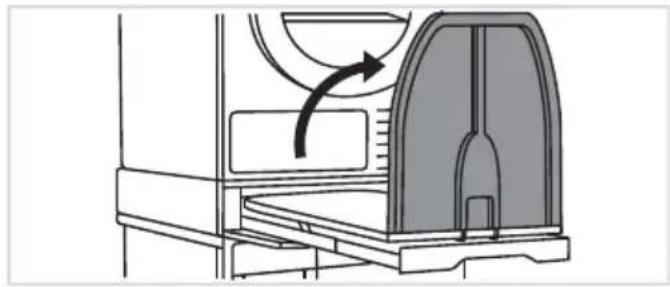

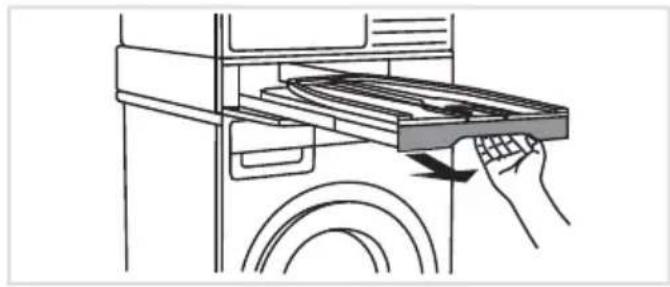

De strijkplank aanpassen en bevestigen (voorafgaand aan het eerste gebruik)1 Druk op de deur van de verborgen helper om deze te openen. 2 Pak de handgreep van de strijkplank beet en trek deze zo ver mogelijk naar u toe. Klap de strijkplank uit tot een vlak oppervlak. De strijkplank is nu gereed voor gebruik. Klap na het strijken de plank weer in en duw hem terug in de verborgen helper. 3 Duw de plank na gebruik terug in de verborgen helper.
