Tipo di prodotto	Tavola da stiro a scomparsa integrata (accessorio per lavanderia)
Marca	Asko
Modello	HI150G
Uso previsto	Uso domestico, da installare su una lavatrice o asciugatrice Asko compatibile
Dimensioni (circa)	Tavola: ca. 120 x 35 cm; cassetto: adatto a macchine da 60 cm
Peso del cassetto	Circa 8 kg (a vuoto)
Carico massimo	10 kg
Alimentazione	Nessuna (meccanica)
Funzioni principali	Tavola da stiro pieghevole, vano portaoggetti integrato, cassetto scorrevole
Installazione	Fissa sul retro della lavatrice o asciugatrice tramite staffa di fissaggio
Regolazione della tavola	Lunghezza regolabile tramite prolunga in plastica, richiede regolazione iniziale
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi
Sicurezza	Non superare il carico massimo di 10 kg. Non lasciare i bambini incustoditi
Ricambi	Disponibili presso il servizio assistenza Asko
Riparabilità	Riparazioni solo da parte di un professionista autorizzato
Garanzia	Consultare il manuale o il rivenditore
Compatibilità	Lavatrici e asciugatrici Asko specifiche (modelli TD 76, TD 86, ecc.)
Contenuto della confezione	Cassetto Hidden Helper, staffa di fissaggio, chiave, viti
Documenti forniti	Manuale d'uso, guida all'installazione

Domande frequenti - HI150G ASKO

Come installare il HI150G tra una lavatrice e un'asciugatrice?

Svitate le tre viti sul retro della lavatrice, fissate la staffa di supporto, quindi avvitate il Hidden Helper sulla lavatrice. Posizionate quindi l'asciugatrice sopra dopo aver regolato i piedini.

Qual è il carico massimo della tavola da stiro?

Il carico massimo raccomandato è di 10 kg. Non superarlo per evitare danni.

Posso installare il HI150G su qualsiasi lavatrice o asciugatrice?

No, il Hidden Helper è progettato solo per lavatrici e asciugatrici del marchio Asko, con modelli specifici compatibili (es. TD 76, TD 86).

Come regolare la tavola da stiro se non è orizzontale?

Ripiegate la tavola, rimuovete le viti sulle guide, regolate la lunghezza delle prolunghe in plastica su entrambi i lati, poi rimettete le viti e riposizionate la tavola fino a sentire un CLICK.

Il HI150G necessita di alimentazione elettrica?

No, il HI150G è interamente meccanico. Non è necessaria alcuna alimentazione elettrica.

Come mantenere la tavola da stiro?

Pulitela con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi. Riponetela sempre nel cassetto dopo l'uso.

Cosa fare se la tavola da stiro non rimane in posizione bloccata?

Verificate che la parte posteriore poggi correttamente contro l'asciugatrice. Se necessario, regolate la lunghezza della tavola seguendo la procedura di regolazione nel manuale.

Posso usare il cassetto del HI150G come vano portaoggetti?

Sì, il cassetto può servire come vano portaoggetti per l'attrezzatura da stiro, a patto di non superare il carico massimo di 10 kg.

Dove posso trovare i ricambi per il HI150G?

I ricambi sono disponibili presso il servizio assistenza Asko o sul loro sito ufficiale.

Come aprire la tavola da stiro?

Premete sulla porta del Hidden Helper per aprirla, tirate la maniglia della tavola fino alla completa estrazione, quindi spiegatela su una superficie piana.

MANUALE UTENTE HI150G ASKO

Installazione di un Assistente nascosto 32 (Hidden Helper) 74

72IT - Avve

Installazione di un Assistente nascosto sull'elettrodomestico 76

Regolazione e fissaggio dell'asse da stiro (prima del primo utilizzo) 77

78Uso dell'

Advarsel –generel fare

ELEKTRISK ST∅D!

Leggere le istruzioni per l'uso e conservarle in un luogo ro.

Per ridurre il rischio di lesioni alle persone durante l'utilizzo del prodotto, seguire le istruzioni e le avvertenze di sicurezza di base, incluse le seguenti:

• Prima del primo uso del prodotto, leggere tutte le istruzioni e conservarle in un posto sicuro in caso servano in futuro.
  • Le istruzioni d'uso sono reperibili sul nostro sito www.asko.com.
• Il prodotto è destinato esclusivamente all'uso domestico.
• Non riparare e non cercare di cambiare qualsiasi parte del prodotto o di manometterlo se ciò non è esplicitamente raccomandato nelle istruzioni per l'uso e la manutenzione o nelle istruzioni per le riparazioni che possono essere svolte da parte dell'utente, e neppure se queste istruzioni non vengano tutte ben comprese e se non si sia pratici per tali lavorazioni.
• Le riparazioni e la manutenzione del prodotto relative alla sicurezza devono essere eseguite da professionisti qualificati.
• In caso di uso improprio o di manutenzione del prodotto da parte di una persona non autorizzata, le spese per eventuali danni saranno coperte dal consumatore stesso.
• Non permettere ai bambini di giocare con il prodotto o sul prodotto. Quando il prodotto viene usato in presenza di bambini, controllarli attentamente.
• Il prodotto non è destinato ad essere usato da persone (compresi i bambini) con capacità fi siche o mentali ridotte o mancanza di esperienza e conoscenza. La persona che è responsabile della loro sicurezza deve fornire a queste persone delle istruzioni appropriate per l'uso del prodotto.
• Non permettere ai bambini di età inferiore ai tre anni di avvicinarsi al prodotto a meno che non siano sorvegliati in ogni momento.
• Non collocare o conservare il prodotto in luoghi dove potrebbe essere esposto agli agenti atmosferici.

I simboli elencati vengono utilizzati nelle istruzioni ed hanno il seguente significato:

INFORMAZIONE!

Informazioni, consigli, suggerimenti o raccomandazioni

AVVISO!

Avviso di pericolo

SCOSSA ELETTRICA!

Avviso di pericolo di scossa elettrica

Istruzioni originali

CONSERVARE QUESTE ISTRUZIONI!

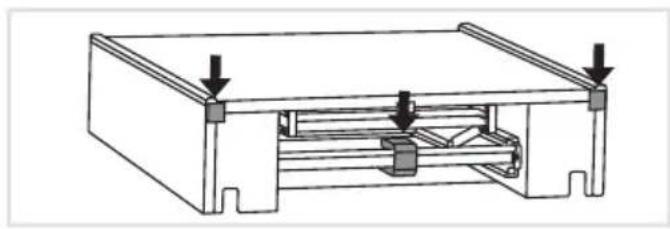

Prima del primo utilizzo, è necessario rimuovere tutte le protezioni per il trasporto. Gli elementi di trasporto hanno lo scopo di proteggere l'assistente nascosto (hidden helper) durante il trasporto e devono essere rimossi prima dell'avvio.

INFORMAZIONE!

Il carico massimo consigliato dell'assistente nascosto è di 10 kg, quindi non sovraccaricarlo per garantire un uso sicuro e prevenire eventuali danni.

Installazione di un Assistente nascosto (Hidden Helper)

Installazione dell'accessorio tra la lavatrice e l'asciugatrice (Hidden Helper)

L'assistente nascosto (hidden helper) può essere utilizzato solo con una lavatrice e un'asciugatrice dal produttore ASKO.

1 Sul retro della lavatrice, svitare tutte e tre le viti.

2 Installare l'assistente nascosto sulla lavatrice.

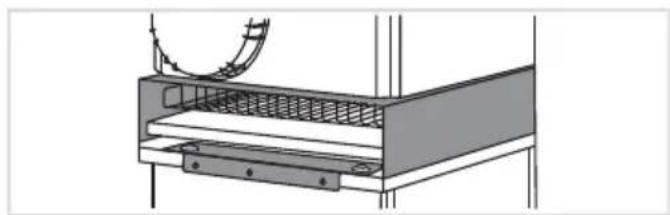

La staffa di fissaggio viene fornita nell'assistente nascosto ed è stata temporaneamente fissata nella direzione opposta durante il trasporto.

Prima dell'installazione, svitarlo e serrarlo sul retro della lavatrice con tre viti. Per un'installazione più semplice, rimuovere prima l'asse da stiro (hidden helper) dal lato anteriore (vedere anche il punto 4).

L'assistente nascosto deve essere avvitato sulla lavatrice sui lati sinistro e destro della staffa di fissaggio. Utilizzare la chiave in dotazione per serrare le due viti.

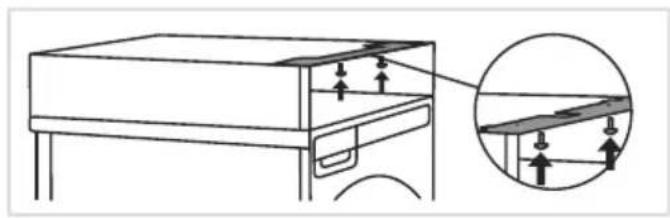

3 Installazione di viti e staffe in diversi modelli di asciugatrici.

Prima di installare l'asciugatrice, seguire le istruzioni riportate di seguito per installare correttamente le viti e le staffe sul retro dell'assistente nascosto. Selezionare le istruzioni appropriate in base al modello dell'elettrodomestico indicato sulla targhetta identificativa all'interno dello sportello dell'asciugatrice. Vengono mostrate le posizioni finali delle viti e delle staffe.

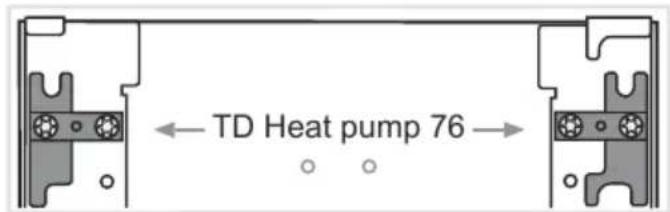

Asciugatrice con pompa di calore TD 76 Le viti e le staffe sono preinstallate e pronte per una corretta installazione.

Installazione di un Assistente nascosto (Hidden

Helper)

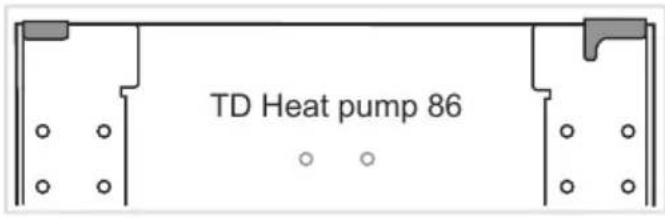

Asciugatrice con pompa di calore TD 86 Le viti e le staffe devono essere rimosse dall'assistente nascosto in anticipo.

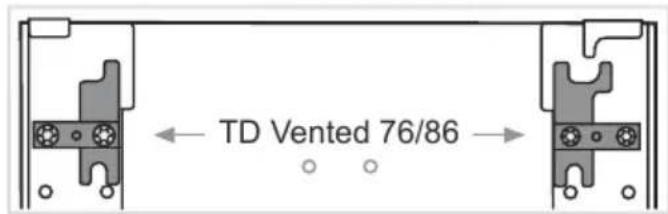

Asciugatrice con ventilazione TD 76/86 Le staffe devono essere ruotate di 180°. Per prima cosa, svitarle, ruotarle e riavvitarle.

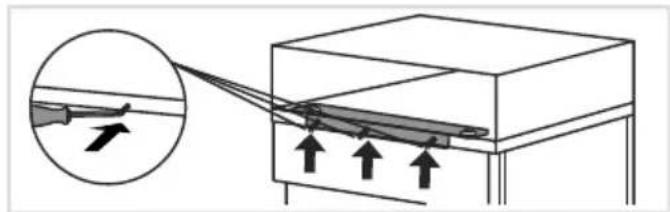

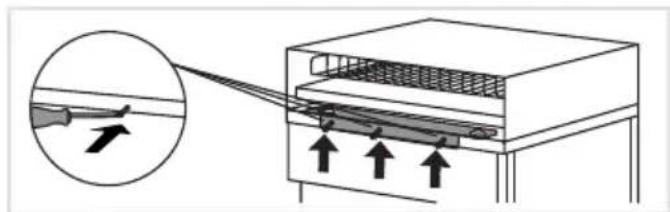

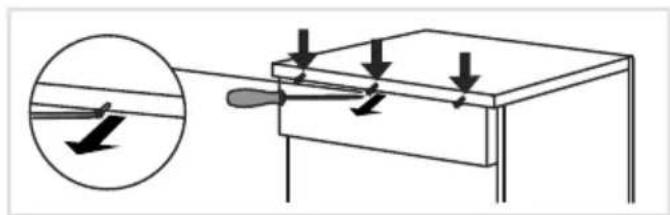

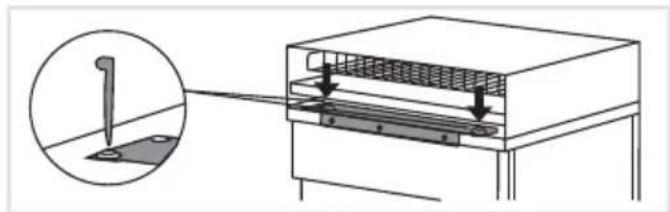

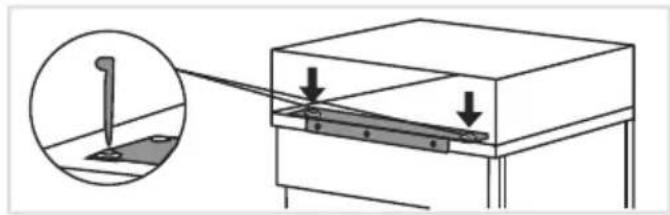

4 Installazione del fissaggio dei piedini anteriori Aprire il coperchio anteriore e svitare tutte le viti sul lato interno superiore e rimuovere il fissaggio dei piedini anteriori.

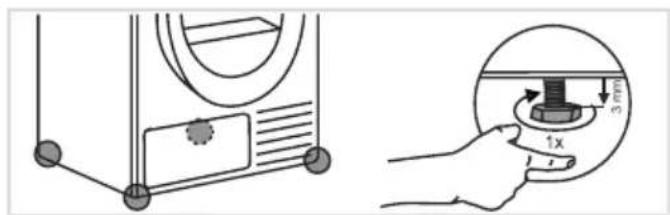

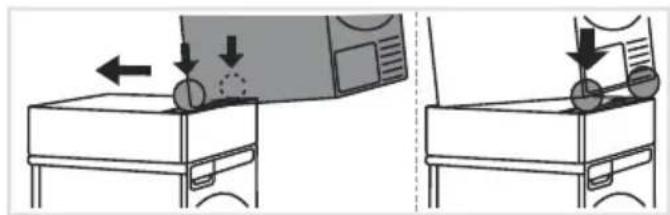

5 Prima di posizionare l'asciugatrice sull'assistente nascosto, svitare a mano i piedini di un giro (non utilizzare una chiave inglese).

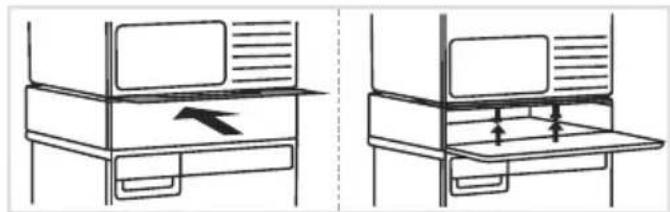

6 Sollevare l'asciugatrice, posizionarla in modo sicuro sul cassetto del piedistallo e spingerla indietro fino a quando non si blocca nelle staffe preimpostate.

L'assistente nascosto deve essere allineato con il lato anteriore dell'asciugatrice.

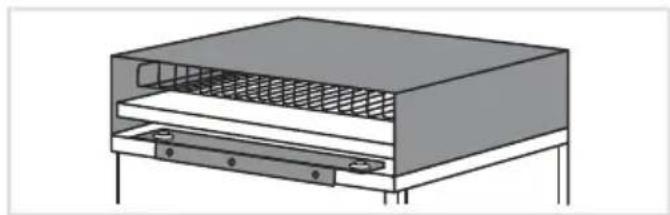

6.1 Una volta installata l'asciugatrice, reinstallare il fissaggio dei piedini anteriori. Premere con forza il fissaggio dei piedini anteriori contro l'asciugatrice e fissarlo nuovamente da sotto con le viti.

Quindi reinserire l'asse da stiro.

7 Installazione finale dell'assistente nascosto tra la lavatrice e l'asciugatrice, dal retro.

Installazione di un Assistente nascosto (Hidden Helper)

Installazione di un Assistente nascosto sull'elettrodomestico

L'assistente nascosto (hidden helper) può essere utilizzato solo con una lavatrice e un'asciugatrice dal produttore ASKO.

1 Sul retro dell'apparecchio, svitare tutte e tre le viti.

2 Installare l'assistente nascosto sull'elettrodomestico.

L'assistente nascosto può essere installato su una lavatrice o un'asciugatrice.

La staffa di fissaggio viene fornita nell'assistente nascosto ed è stata temporaneamente fissata nella direzione opposta. Prima dell'installazione, svitarlo e serrarlo sul retro della lavatrice con tre viti, mentre nel caso di un'asciugatrice, svitare solo le due viti esterne, poiché non è previsto un foro intermedio.

Per un'installazione più semplice, iniziare rimuovendo l'assistente nascosto dal lato anteriore, quindi riattaccarlo una volta fissato l'elemento di fissaggio.

L'assistente nascosto deve essere avvitato sull'apparecchio sui lati sinistro e destro della staffa di fissaggio.

Utilizzare la chiave in dotazione per serrare le due viti.

4 Installazione finale dell'assistente nascosto su una lavatrice o un'asciugatrice dal retro. Se le staffe superiori sono un ostacolo, è possibile rimuoverle per un migliore aspetto visivo.

INFORMAZIONE!

Prima di serrare la staffa di fissaggio, assicurarsi che i bordi dell'assistente nascosto (hidden helper) siano accuratamente allineati con i bordi della lavatrice o dell'asciugatrice.

Regolazione e fissaggio dell'asse da stiro (prima del primo utilizzo)

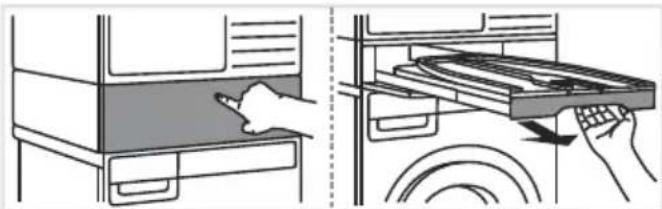

1 Premere lo sportello dell'assistente nascosto per aprirlo.

Tenere la maniglia dell'asse da stiro ed estrarla completamente verso di sé.

2 Aprire (open) l'asse da stiro nella direzione indicata in figura.

3 Controllare la stabilità prima di utilizzarlo per la prima volta. Quando l'asse da stiro è in posizione di blocco, è molto importante che la sua parte posteriore sia premuta saldamente contro l'asciugatrice.

Se l'asse da stiro non si adatta perfettamente, può essere regolata secondo necessità. Per regolarla, piegare (close) l'asse da stiro e seguire i passaggi 4, 5 e 6.

4 Utilizzare un cacciavite per svitare con attenzione le viti sulle guide su entrambi i lati (come mostrato nella figura) ed estrarre l'asse da stiro ad angolo retto (perpendicolarmente).

5 Staccare l'asse da stiro dalle guide in direzione perpendicolare e impostare la lunghezza dell'estensione del tappo in plastica su entrambi i lati.

6 Quindi, sostituire e serrare le viti rimosse nella fase 4. Sostituire l'asse da stiro (ad angolo retto).

7 Quando si sostituisce l'asse (ad angolo retto), si deve avvertire un "CLICK" udibile finchè non è in posizione. Quindi, spingere l'asse da stiro verso l'interno dell'assistente nascosto.

Chiudere lo sportello dell'assistente nascosto.

Uso dell'accessorio (Hidden Helper)

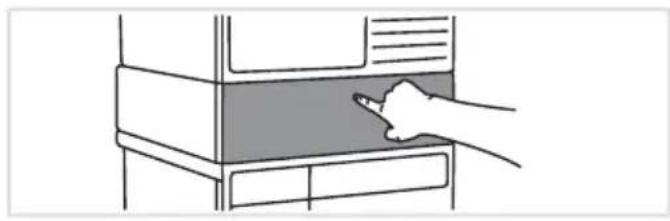

1 Premere lo sportello dell'assistente nascosto per aprirlo.

2 Tenere la maniglia dell'asse da stiro ed estrarla verso di sé fino in fondo.

Estendere l'asse da stiro su una superficie piana.

L'asse da stiro è pronta per la stiratura.

Dopo la stiratura, piegare l'asse da stiro e premerlo nuovamente all'interno dell'assistente nascosto.

3 Dopo l'uso, spingere nuovamente il ripiano all'interno dell'assistente nascosto.
