BRUKSANVISNING HI150G ASKO
Montere en skjult hjelper (Hidden
Helper) 103
Installere en skjult hjelper mellom en
Montere en skjult hjelper oppå apparatet .....105
Justere og feste strykebrettet (før første
gangs bruk) 106
Bruke den skjulte hjelperen 107
Advarsel – fare for elektrisk stød
Tørretumbler med varmepumpe TD 86 Skruerne og beslagene skal fjernes fra Hidden Helper på forhånd.
Les bruksanvisningen nøye og ta vare på den for senere ranse.
For å redusere risikoen for personskade ved bruk av produktet, må du følge grunnleggende sikkerhetsanvisninger og advarsler, inkludert følgende:
- Før du bruker produktet for første gang, må du lese gjennom hele bruksanvisningen og ta vare på den for senere bruk.
- Bruksanvisningen er tilgjengelig på vår hjemmeside på www.asko.com.
- Produktet er kun beregnet til husholdningsbruk.
- Ikke reparer eller prøv å skifte ut noen deler på produktet eller foreta vedlikehold av noe slag hvis ikke dette er anbefalt uttrykkelig i bruksog vedlikeholdsanvisningen eller i instruksjonene for brukerreparasjon. Prøv heller ikke å reparere eller utføre vedlikehold hvis du ikke forstår bruksanvisningen helt eller hvis du ikke har de nødvendige kunnskapene til slike reparasjoner.
- Alle produktreparasjoner og alt vedlikehold knyttet til sikkerhet eller ytelse, skal utføres av kvalifiserte fagfolk.
- Ved feil bruk av apparatet eller vedlikehold utført av uautoriserte personer, må brukeren selv dekke kostnadene ved eventuelle skader.
- Ikke la barn leke med produktet eller på produktet. Hold øye med barn når du bruker produktet i nærheten av dem.
- Produktet er ikke beregnet for bruk av personer (inkludert barn) med nedsatte fysiske eller psykiske evner eller mangel på erfaring og kunnskap. Slike personer må få opplæring i trygg bruk av produktet av den personen som er ansvarlig for deres sikkerhet.
- Ikke la barn under tre år komme i nærheten av produktet med mindre de til enhver tid er under oppsyn.
- Ikke installer eller lagre produktet på steder der det er utsatt for vær og vind.
NO -Advarsler
Symbolene nedenfor brukes gjennom hele bruksanvisningen og har følgende betydning:
INFORMASJON!
Informasjon, råd, tips eller anbefaling
ADVARSEL!
Advarsel – fare for elektrisk støt
Original bruksanvisning
TA VARE PÅ BRUKSANVISNINGEN TIL FREMTIDIG BRUK!
Du må fjerne all transportbeskyttelse fra produktet før du bruker det for første gang. Transportelementene er ment å beskytte den skjulte hjelperen (hidden helper) under transport, og må fjernes før oppstart.
INFORMASJON!
Maksimalt anbefalt belastning for den skjulte hjelperen er 10 kg, så ikke overbelast den for å sikre trygg bruk og unngå mulige skader.
Montere en skjult hjelper (Hidden Helper)
Installere en skjult hjelper mellom en vaskemaskin og en tørketrommel
Den skjulte hjelperen skal (hidden helper) bare brukes sammen med en vaskemaskin og tørketrommel produsert av Asko.
Festebeslaget leveres i den skjulte hjelperen, og er midlertidig festet i motsatt retning under transport.
Før montering skrur du den løs og fester den godt på baksiden av vaskemaskinen med tre skruer. Monteringen blir enklere hvis du først fjerner strykebrettet (skjult hjelper) fra forsiden (se også punkt 4).
Den skjulte hjelperen må skrus på vaskemaskinen på venstre og høyre side av festebeslaget. Bruk fastnøkkelen som følger med til å stramme de to skruene.
3 Montere skruer og beslag i forskjellige tørketrommelmodeller
Før du monterer tørketrommelen må du følge instruksjonene nedenfor for å feste i skruene og beslagene på baksiden av den skjulte hjelperen. Velg riktige instruksjoner i henhold til apparatmodellen som er angitt på typeskiltet på innsiden av døren til tørketrommelen. Der ser du endeposisjonene til skruene og beslagene.

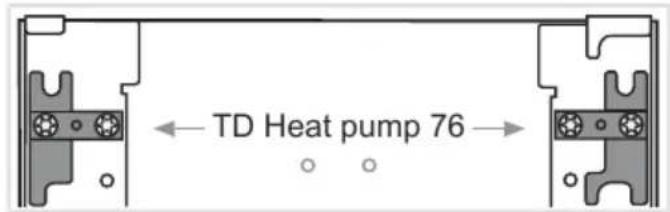

Tørketrommel med varmepumpe TD 76 Skruene og beslagene er forhåndsmontert og klare til videre montering.
Montere en skjult hjelper (Hidden Helper)

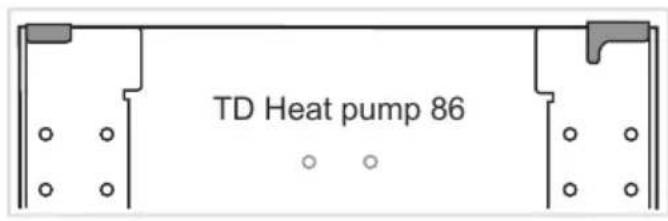

Tørketrommel med varmepumpe TD 86 Skruene og beslagene må tas bort fra den skjulte hjelperen på forhånd.
4 Montere de fremre føttenes feste Åpne frontdekselet, skru ut alle skruene øverst på innsiden, og fjern de fremre føttenes feste.
5 Før du plasserer tørketrommelen på den skjulte hjelperen, skru føttene én omdreining ut med hånden (ikke bruk en fastnøkkel).
6 Løft opp tørketrommelen, plasser den trygt på sokkelskuffen, og skyv den tilbake til den låses i de forhåndsinnstilte beslagene.
Den skjulte hjelperen må være innrettet med forsiden av tørketrommelen.
6.1 Når tørketrommelen er montert, setter du de fremre føttenes feste tilbake på plass. Trykk de fremre føttenes feste godt fast mot tørketrommelen, og fest det igjen fra undersiden med skruene.
Sett deretter strykebrettet inn igjen.
7 Endelig montering av den skjulte hjelperen mellom vaskemaskinen og tørketrommelen, sett bakfra.
Montere en skjult hjelper (Hidden Helper)
Montere en skjult hjelper oppå apparatet
Den skjulte hjelperen skal (hidden helper) bare brukes sammen med en vaskemaskin og tørketrommel produsert av Asko.
2 Monter den skjulte hjelperen oppå apparatet.
Den skjulte hjelperen kan monteres på en vaskemaskin eller tørketrommel.
Festebeslaget leveres i den skjulte hjelperen, og er midlertidig festet i motsatt retning. Før montering skrur du det løs og fester det godt på baksiden av vaskemaskinen med tre skruer. På en tørketrommel skrus bare de to ytre skruene ut, da det ikke finnes et mellomliggende hull.
Monteringen blir enklere hvis du begynner med å fjerne den skjulte hjelperen fra forsiden. Deretter fester du den igjen när du er sikker på at festeelementet står godt fast.

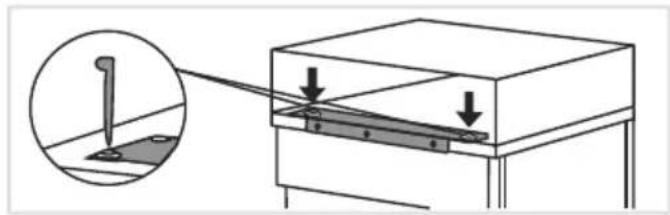

Den skjulte hjelperen må skrus på apparatet på venstre og høyre side av festebeslaget.
Bruk fastnøkkelen som følger med til å stramme de to skruene.
4 Endelig montering av den skjulte hjelperen på en vaskemaskin eller tørketrommel, sett bakfra.
Justere og feste strykebrettet (før første gangs bruk)

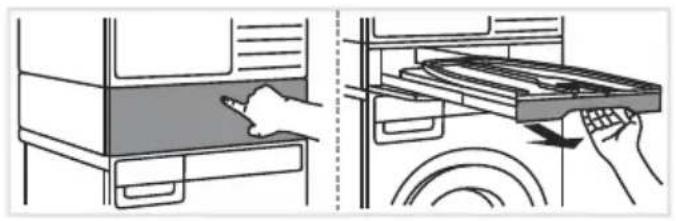

1 Trykk på døren til den skjulte hjelperen for å åpne den.
Hold tak i håndtaket på strykebrettet, og trekk det helt ut mot deg.

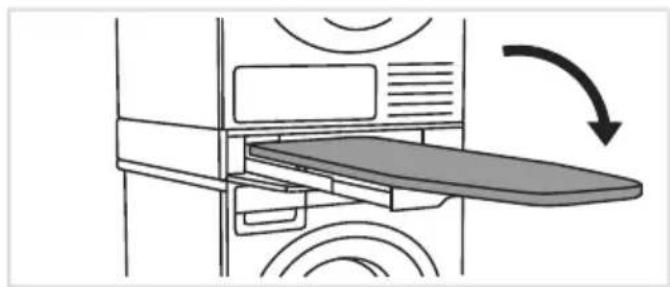

2 Fold ut (åpne) strykebrettet i retningen som er angitt i figuren.
3 Kontroller stabiliteten før første gangs bruk. Når strykebrettet er i låst posisjon, er det svært viktig at den bakre delen er trykket godt mot tørketrommelen.
Hvis strykebrettet ikke sitter helt inntil, kan det justeres etter behov. Dette gjør du ved å folde inn (lukke) strykebrettet og følge trinn 4, 5 og 6.

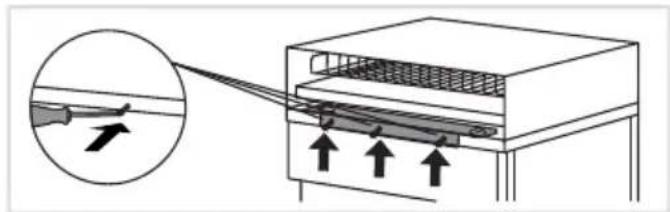

4 Bruk en skrutrekker til å løsne skruene forsiktig på skinnene på begge sider (som vist i figuren), og trekk ut strykebrettet i rett vinkel (vertikalt).
5 Løsne strykebrettet fra skinnene i vertikal retning, og still inn lengden på plastpluggforlengelsen på begge sider.
6 Sett deretter tilbake og trekk til skruene som ble fjernet i trinn 4. Sett strykebrettet tilbake på plass (i rett vinkel).
7 Når du setter brettet tilbake på plass (i rett vinkel), skal du høre et «CLICK» når det er på plass. Skyv deretter strykebrettet mot innsiden av den skjulte hjelperen.
Bruke den skjulte hjelperen
1 Trykk på døren til den skjulte hjelperen for å åpne den.

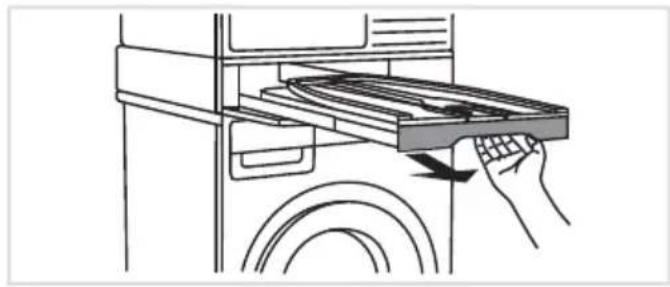

Trekk ut strykebrettet til det blir et flatt underlag.
Strykebrettet er klart til stryking.

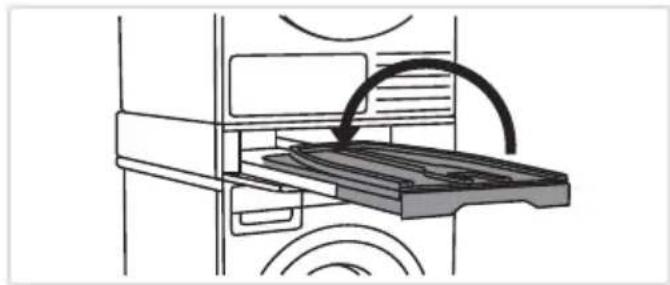

Etter stryking folder du sammen strykebrettet og skyver det tilbake inn i den skjulte hjelperen.

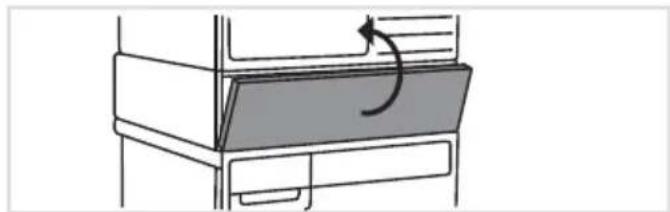

3 Etter bruk skyver du hyllen tilbake inn i den skjulte hjelperen.
