| 产品类型 | 嵌入式折叠熨衣板（洗衣房配件） |
| 品牌 | 阿斯可 |
| 型号 | HI150G |
| 预期用途 | 家用，安装在兼容的Asko洗衣机或干衣机上 |
| 尺寸（约） | 熨衣板：约120 x 35厘米；抽屉：适用于60厘米机器 |
| 抽屉重量 | 约8公斤（空载） |
| 最大负载 | 10公斤 |
| 电源 | 无（机械式） |
| 主要功能 | 可折叠熨衣板，内置储物，滑动抽屉 |
| 安装 | 通过固定支架安装在洗衣机或干衣机后部 |
| 熨衣板调节 | 通过塑料延长件调节长度，需要初始调整 |
| 保养与清洁 | 用柔软干布清洁。请勿使用研磨性产品 |
| 安全 | 不要超过10公斤负载。勿让儿童无人看管 |
| 备件 | 可从Asko售后服务处获得 |
| 可维修性 | 仅由授权专业人员进行维修 |
| 保修 | 请查阅说明书或经销商 |
| 兼容性 | 特定Asko洗衣机和干衣机（型号TD 76、TD 86等） |
| 包装内容 | Hidden Helper抽屉，固定支架，钥匙，螺丝 |
| 随附文件 | 使用说明书，安装指南 |
常见问题 - HI150G ASKO
用户关于以下问题的提问 HI150G ASKO
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 熨衣板 免费PDF格式！查找您的手册 HI150G - ASKO 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 HI150G 品牌 ASKO.
用户手册 HI150G ASKO
163在洗衣机和干衣机之间安装隐藏助手 170在洗衣機
165在机器上安装隐藏助手 172在機器上
166调整和固定熨烫板（首次使用前） 173调整和固
167使用隐藏助手 174使用隐藏
168ZH-TW - 警告
为了降低在使用产品时对人员造成伤害的风险，请遵循基本的安全说明和警告，包括以下内容：
- 在首次使用本产品之前，请仔细阅读所有说明并妥善保存，以备将来参考。
- 产品操作指南也可在官网查询： www.asko.com。
- 本产品仅供家庭使用。
- 除非在使用和保养说明或用户维修指南中明确建议，否则请不要修理或试图更换产品的任何部件，或者以任何其他方式进行维修。此外，如果您不完全理解说明内容，或者缺乏相关维修技能，请不要尝试进行任何维修或保养。
- 有关产品安全或性能的任何维修和保养都应由经过培训的专业人员进行。
- 任何由于使用不当或由未经授权的人员进行维修而造成的损失或费用，应由用户本人全权负责承担。
- 不要让孩子在产品附近玩耍或站在顶部。在孩子附近使用本产品时，应时刻关注他们。
- 该产品不适合身体或精神能力受损，或缺乏经验和知识的人（包括儿童）使用。这些人员应在负责其安全的人员指导下学习如何安全使用该产品。
- 切勿让三岁以下的儿童在无人照看的情况下靠近本产品。
- 切勿让三岁以下的儿童在无人照看的情况下靠近本产品。
ZH-CN - 警告
本指南使用下列图标，其含义如下：
注意!
信息，提示，小妙招，或推荐
警告!
警告 - 一般危险
电击危险!
警告 - 触电危险
出厂说明
请妥善保管本操作指南！

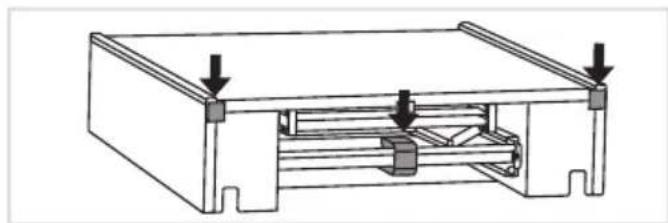

在首次使用之前，必须拆除所有运输保护装置。运输部件用于在运输过程中保护隐藏助手(hidden helper)，在启动前必须将其拆除。
注意!
可拉出搁板的最大推荐负载为10公斤，请勿超载，以确保安全使用并防止可能的损坏。
在洗衣机和干衣机之间安装隐藏助手
隐藏助手(hidden helper)仅限用于ASKO生产的洗衣机和干衣机。
隐藏助手附带了一个防翻固定支架，该支架在运输过程中被临时反向固定在设备上。

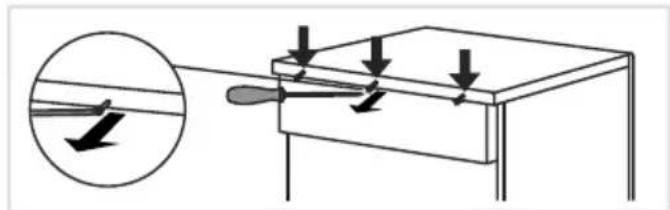

在安装之前，将其拧下并用三个螺丝将其固定到洗衣机的背面。为了便于安装，首先从前面拆下熨烫板（隐藏助手）（也请参阅第4点）。
必须将隐藏助手用螺丝固定在洗衣机固定支架的左右两侧。
使用随附的扳手拧紧两个螺丝。

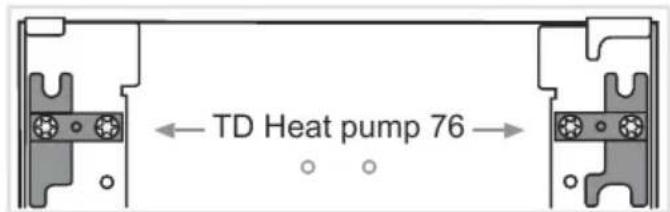

3 在不同型号的干衣机上安装螺丝和支架。
在安装干衣机之前，请按照以下说明正确安装隐藏助手背面的螺丝和支架。根据干衣机门内侧铭牌上标明的设备型号，选择相应的说明。螺丝和支架的最终位置如图所示。
螺丝和支架已预安装并准备就绪，可进行正确安装。
支架必须旋转180°。首先拧下螺丝，旋转支架并重新拧紧螺丝。
4 前脚固定装置的安装
打开前盖，拧下上方内侧的所有螺丝并拆下前脚固定装置。
5 在将干衣机放上隐藏助手之前，请用手将底脚旋松一圈（不要使用扳手）。
6 抬起干衣机，安全地将其放置在隐藏助手上，并将其推到预设支架中，直到锁定。
隐藏助手必须与干衣机的前面对齐。
6.1 一旦干衣机安装完成，重新安装前脚固定装置。将前脚固定装置紧密地压在干衣机底部，并从下方用螺丝重新固定。
然后重新插入熨烫板。
7 在洗衣机和干衣机之间安装隐藏助手完成后，背后视图。
安装隐藏助手(Hidden Helper)
在机器上安装隐藏助手
隐藏助手(hidden helper)仅限用于ASKO生产的洗衣机和干衣机。
1 拧下机器背面的所有三个螺丝。
2 将隐藏助手安装到机器上。 隐藏助手可以安装在洗衣机或干衣机上。
隐藏助手附带了一个防翻固定支架，该支架在运输过程中被临时反向固定在设备上。在安装之前，将其拧下并用三个螺丝将其固定到洗衣机的背面，而安装在干衣机顶部时，仅拧下外侧的两个螺丝，因为中间没有提供孔。
为了便于安装，首先从前面拆下隐藏助手内部篮架，然后在固定部件固定后重新安装。

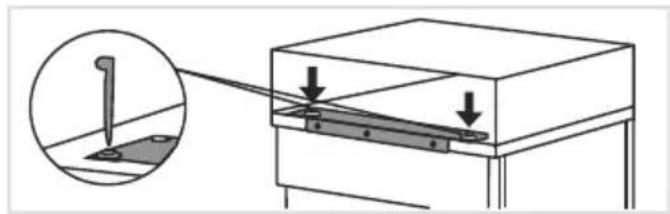

必须将隐藏助手用螺丝固定在机器顶部固定支架的左右两侧。
使用随附的扳手拧紧两个螺丝。
4 在洗衣机或干衣机顶部安装隐藏助手完成后，背后视图。 可以拆下隐藏助手顶部的支架，以获得更好的视觉效果。
注意!
在拧紧固定支架之前，请确保隐藏助手(hiddenhelper)的边缘与洗衣机或干衣机的边缘精确对齐。

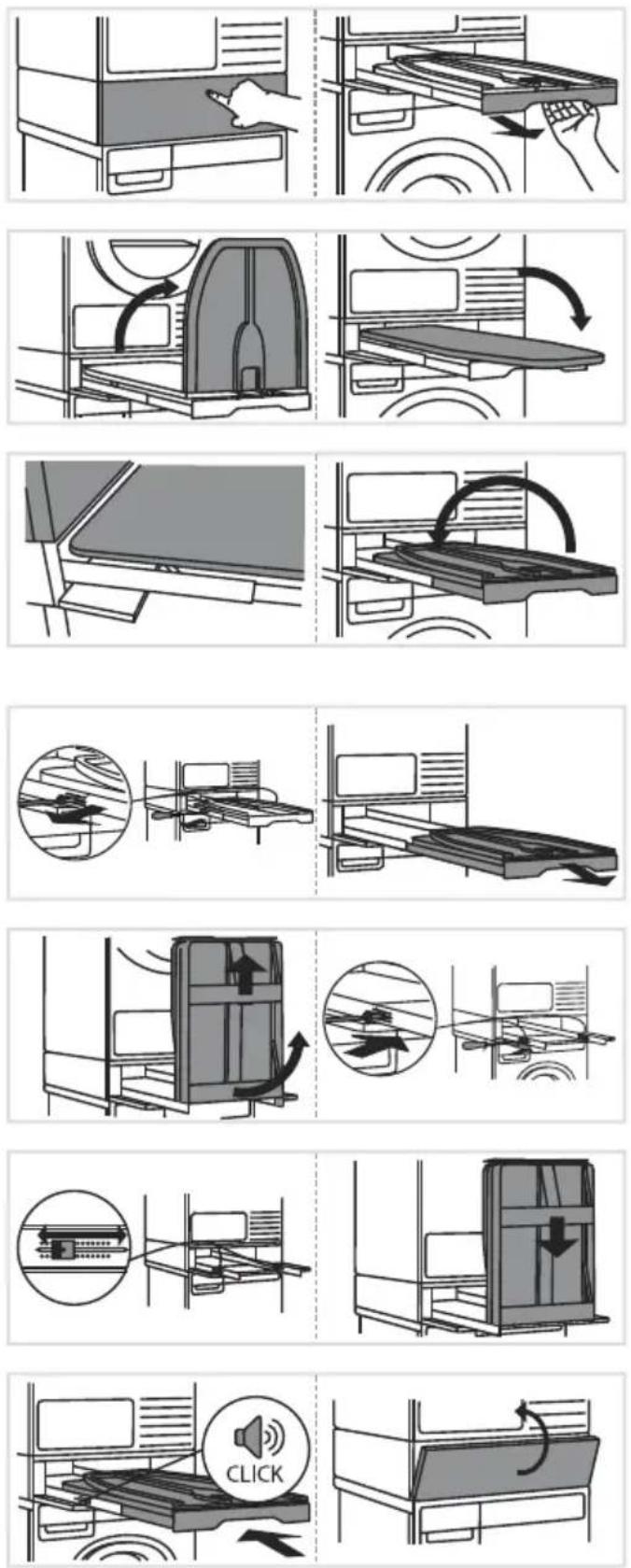

调整和固定熨烫板（首次使用前）
1 轻推隐藏助手门，令其打开。
握住熨烫板把手，将其完全拉出。
2 按照图中所示方向展开（打开）熨烫板。
3 在首次使用前检查稳定性。当熨烫板处于完全撑开锁定位置时，请注意其后部应牢固抵住上方的干衣机。
如果熨烫板没有紧密贴合，需要进行调整。为此，折叠（关闭）熨烫板并按照步骤4、5和6操作。
4 使用螺丝刀小心拧下导轨两侧的螺丝（如图所示位置），并以直角（垂直）方向拉出熨烫板。
5 在垂直方向从导板上拆下熨烫板，调整导轨两边塑料插扣延长的长度。
6 然后，装回并拧紧步骤4卸下的螺丝。装回熨烫板（注意方向正确）。
7 在装回熨烫板（垂直方向）时，会发出到位的咔哒声。随后将熨烫板推回隐藏助手内部。
关闭隐藏助手门。
使用后，折起熨烫板，将其推回隐藏助手内。
3 使用后将架子推回隐藏助手内。
請閱讀本操作指南並妥善保管。
為了降低使用產品時對人體造成傷害的風險，請遵守基本的安全說明和警告，包括以下內容：
- 在首次使用本產品之前，請仔細閱讀所有說明並妥善保存，以備後續參考。
• 產品操作指南也可在官網查詢： www.asko.com。
• 本產品僅供家庭使用。 - 除非在使用和維護說明或用戶維修指南中明確建議，否則請不要修理或嘗試更換產品的任何部件，或者以其他方式進行維護。此外，如果您不完全理解說明內容，或者缺乏相關維修技能，請不要嘗試進行任何維修或維護。
- 所有涉及產品安全或性能的維修和維護都應由經過培訓的專業人員進行。
- 任何由於使用不當或由未經授權的人員進行維護而造成任何損壞或費用，應由用戶本人全權負責承擔。
- 不要讓兒童在產品附近玩耍或站在產品上。在兒童附近使用本產品時，請密切關注他們。
- 該產品不適合身體或精神能力受損，或缺乏經驗和知識的人（包括兒童）使用。這些人員應在負責其安全的人員指導下學習如何安全使用該產品。
- 不要讓三歲以下的兒童在無人照看的情況下靠近本產品。
- 不要讓三歲以下的兒童在無人照看的情況下靠近本產品。
下述圖示貫穿於整個使用指南，意義為：
資訊！
資訊，建議，小妙招，或推薦
警告!
警告 - 一般危險
電擊！
警告 - 觸電危險
出廠說明
請妥善保管本操作指南！
在首次使用之前，必須拆除所有運輸保護裝置。運輸部件用於在運輸過程中保護隱藏助手(hidden helper)，在啟動前必須將其拆除。
資訊！
可拉出層板的最大建議負載為10公斤，請勿超載，以確保安全使用並防止可能的損壞。
安裝隱藏助手(Hidden Helper)
在洗衣機和幹衣機之間安裝隱藏助手
隱藏助手(hidden helper)僅限用於ASKO生產的洗衣機和幹衣機。
隱藏助手附帶了一個防翻固定支架，該支架在運輸過程中被臨時反向固定在設備上。
在安裝之前，將其擰下並用三個螺絲將其固定到洗衣機的背面。為了方便安裝，首先從前面拆下熨燙板（隱藏助手）（也請參閱第4點）。
必須將隱藏助手用螺絲固定在洗衣機固定支架的左側和右側。
使用隨附的扳手擰緊兩個螺絲。

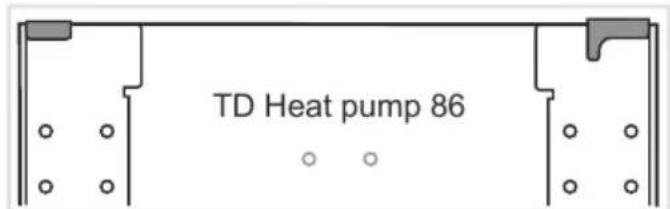

3 在不同型號的幹衣機上安裝螺絲和支架。
在安裝幹衣機之前，請按照以下說明正確安裝隱藏助手背面的螺絲和支架。根據幹衣機門內側銘牌上標明的設備型號，選擇相應的說明。螺絲和支架的最終位置如圖所示。
螺絲和支架已預安裝並準備就緒，可進行正確安裝。
支架必須旋轉180°。首先擰下螺絲，旋轉支架並重新擰緊螺絲。
4 前腳固定裝置的安裝
打開前蓋，擰下上方內側的所有螺絲並拆下前腳固定裝置。
5 在將幹衣機放置在隱藏助手之前，請用手將底腳旋鬆一圈（不要使用扳手）。
6 抬起幹衣機，安全地將其放置在隱藏助手上，並將其推到預設支架中，直到鎖定。
隱藏助手必須與幹衣機的前面對齊。
6.1 一旦幹衣機安裝完成，重新安裝前腳固定裝置。將前腳固定裝置緊密地壓在幹衣機上，並從下方用螺絲重新固定。
然後重新插入熨燙板。
7 在洗衣機和幹衣機之間安裝隱藏助手完成後，背後視圖。
安裝隱藏助手(Hidden Helper)
在機器上安裝隱藏助手
隱藏助手(hidden helper)僅限用於ASKO生產的洗衣機和幹衣機。
1 擰下機器背面的所有三個螺絲。
2 將隱藏助手安裝到機器上。 隱藏助手可以安裝在洗衣機或幹衣機上。
隱藏助手附帶了一個防翻固定支架，該支架在運輸過程中被臨時反向固定在設備上。在安裝之前，將其擰下並用三個螺絲將其固定到洗衣機的背面，而安裝在幹衣機頂部時，僅擰下外側的兩個螺絲，因為中間沒有提供孔。
為了方便安裝，首先從前面拆下隱藏助手內部籃架，然後在固定部件固定後重新安裝。
必須將隱藏助手用螺絲固定在機器頂部固定支架的左側和右側。 使用隨附的扳手擰緊兩個螺絲。
4 在洗衣機或幹衣機上安裝隱藏助手完成後，背後視圖。 可以將上支架拆下，以獲得更好的視覺效果。
資訊！
在擰緊固定支架之前，請確保隱藏助手(hiddenhelper)的邊緣與洗衣機或幹衣機的邊緣精確對齊。

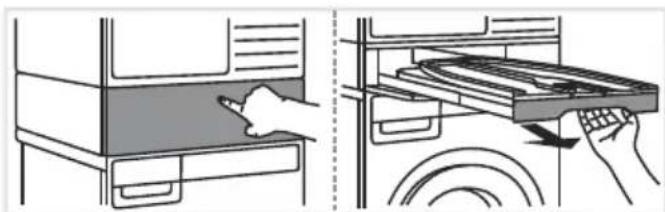

調整和固定熨燙板（首次使用前）
2 按照圖中所示方向展開（打開）熨燙板。
3 在首次使用前檢查穩定性。當熨燙板處於完全撐開鎖定位置時，請注意其後部應牢固抵住上方的幹衣機。
如果熨燙板沒有緊密貼合，需要進行調整。為此，折疊（關閉）熨燙板並按照步驟4、5和6操作。
4 使用螺絲刀小心擰下導軌兩側的螺絲（如圖所示位置），並以直角（垂直）方向拉出熨燙板。
5 在垂直方向從導軌上拆下熨燙板，調整導軌兩邊塑料插扣延長的長度。
6 然後，裝回並擰緊步驟4卸下的螺絲。裝回熨燙板（注意方向正確）。
7 在裝回熨燙板（垂直方向）時，會發出到位的咔噠聲。然後將熨燙板推回隱藏助手內部。 關閉隱藏助手門。
使用隱藏助手
熨燙後，折疊熨燙板，將其推回隱藏助手內。
3 使用後將架子推回隱藏助手內部。
