Caractéristiques techniques	Pompe à eau MSW OP100, puissance 1000 W, débit maximal 18000 L/h, pression maximale 5 bar.
Utilisation	Idéale pour le drainage, l'irrigation et le transfert d'eau claire.
Maintenance et réparation	Vérifier régulièrement le filtre, nettoyer les impuretés et s'assurer du bon fonctionnement du moteur.
Sécurité	Équipée d'un interrupteur de sécurité, ne pas immerger le câble d'alimentation dans l'eau.
Informations générales	Dimensions : 40 x 25 x 30 cm, poids : 8 kg, garantie de 2 ans.

FOIRE AUX QUESTIONS - OP100 MSW

Comment installer la pompe MSW OP100 ?

Pour installer la pompe MSW OP100, commencez par choisir un emplacement stable et sec. Fixez la pompe au sol avec des vis appropriées. Branchez les tuyaux d'entrée et de sortie en vous assurant qu'ils sont bien étanches.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord que la pompe est correctement branchée et que l'alimentation électrique fonctionne. Assurez-vous également que le niveau d'eau est suffisant pour l'activation de la pompe.

Comment entretenir la pompe MSW OP100 ?

Pour entretenir la pompe, nettoyez régulièrement le filtre et vérifiez l'état des joints d'étanchéité. Il est également conseillé de faire fonctionner la pompe à vide pendant quelques minutes tous les mois.

Quel est le débit maximal de la pompe MSW OP100 ?

Le débit maximal de la pompe MSW OP100 est de 1000 litres par heure.

La pompe peut-elle être utilisée pour des liquides autres que l'eau ?

Non, la pompe MSW OP100 est conçue uniquement pour des liquides clairs comme l'eau. Évitez d'utiliser des liquides corrosifs ou visqueux.

Que faire si la pompe émet des bruits anormaux ?

Si la pompe émet des bruits anormaux, vérifiez qu'il n'y a pas d'obstructions dans les tuyaux et que la pompe est correctement installée. Si le problème persiste, contactez le service client.

Quelle est la garantie de la pompe MSW OP100 ?

La pompe MSW OP100 est fournie avec une garantie de 2 ans contre les défauts de fabrication.

La pompe est-elle adaptée à une utilisation en extérieur ?

Oui, la pompe MSW OP100 peut être utilisée en extérieur, à condition qu'elle soit protégée des intempéries et des températures extrêmes.

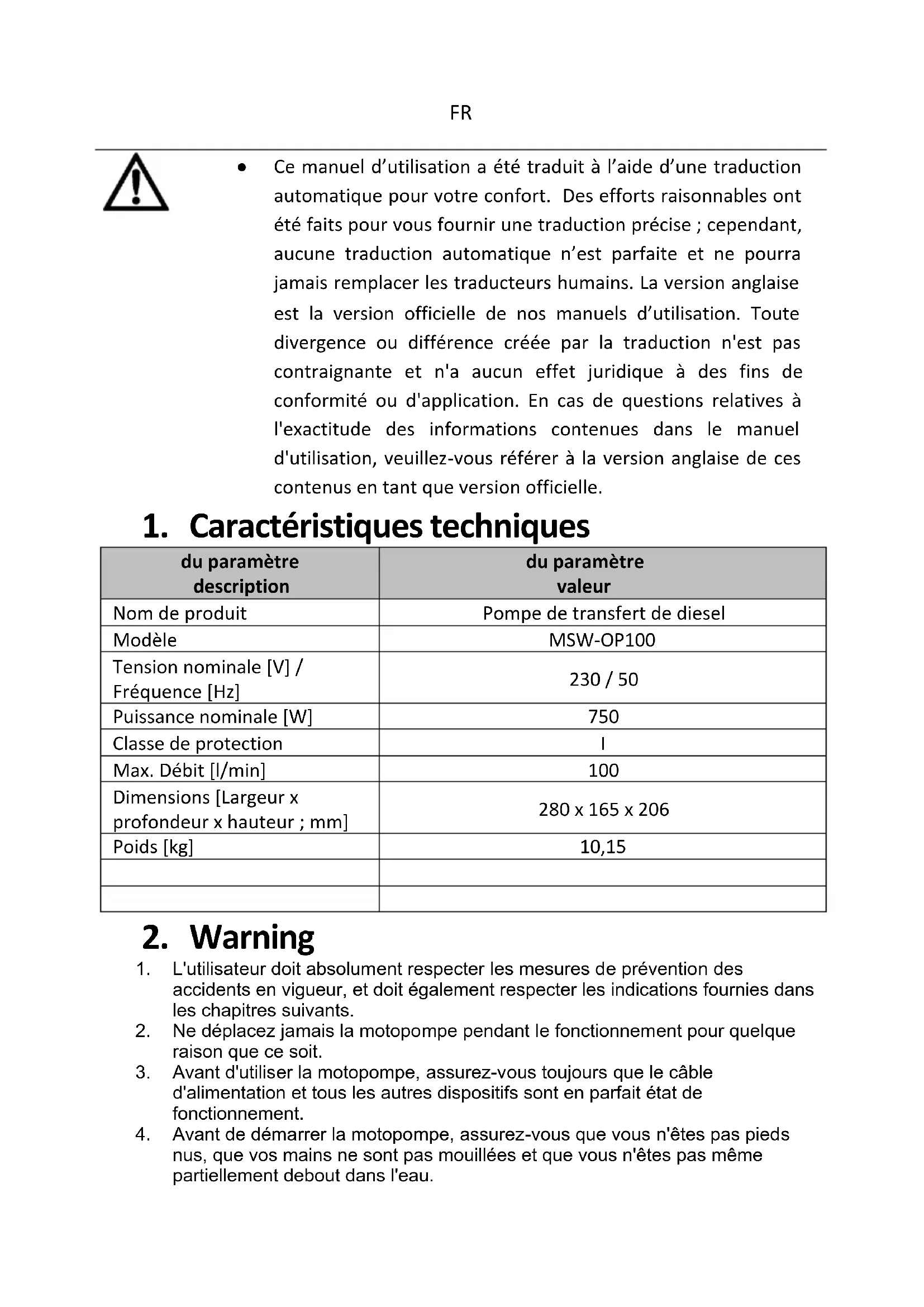

MODE D'EMPLOI OP100 MSW

• Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre comport. Des efforts raisonnables ont été faits pour vous fournir une traduction précise; cependant, aucune traduction automatique n'est parfaite et ne pourrait jamais replacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Tout de divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations containues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

1. Caracteristiques techniques

du paramètre description	du paramètre valeur
Nom de produit	Pompe de transfert de diesel
Modèle	MSW-OP100
Tension nominale [V] / Fréquence [Hz]	230 / 50
Puisance nominale [W]	750
Classe de protection	I
Max. Débit [l/min]	100
Dimensions [Largeur x profondeur x hauteur ; mm]	280 x 165 x 206
Poids [kg]	10,15

2. Warning

1. L'utilisateur doit absolument respecter les mesures de prévention des accidents en vigueur, et doit également respecter les indications fournies dans les chapitres suivants.
2. Ne déplacez jamais la motopompe pendant le fonctionnement pour chaque raison que ce soit.
3. Avant d'utiliser la motopompe, assurez-vous toujours que le cable d'alimentation et tous les autres dispositifs sont en parfait état de fonctionnement.

4. Avant de démarrer la motopompe, assurez-vous que vous n'êtes pas pieds nus, que vos mains ne sont pas mouillées et que vous n'êtes pas même partiellement debout dans l'eau.

5. Les motopompes sont construites de telle maniere que toutes les pièces mobiles sont protégées par des carters. Ne retirez jamais aucun de ces carters lorsqu'la motopompe est en marche pour quelque raison que ce soit.

6. Il est très important de maintainir la prise d'alimentation des motopompes à l'abri des projections d'eau, de la pluie et des agents atmosphériques en général et de tous les autres liquides.
7. Ne pas utiliser avec de l'essence ou de l'alcool.
8. Ne pas utiliser dans des zones dangereuses.
9. Une utilisation ou une installation incorrecte de ce produit peut entrainer des blessures corporelles graves, voir la mort.
10. NE PAS fumer à proximé d'une pompe ni utiliser la pompe à proximé d'une flamme nue.
11. N'utilisez pas ce produit pour transférer des liquides dans un avion.
12. Ce produit n'est pas adapté à une utilisation avec des liquides destinés à la consommation humaine ou des liquides contenant de l'eau.
13. Ne pas distribuer de liquide plus écais que le carburant diesel. Le moteur peut surchauffer.

3. Consignes de sécurité

Pour garantir un fonctionnement sur et efficace, il est essentiel de dire et de suivre Veuillez noter chacun de ces averissements et précautions.

1. Débranche l'alimentation de la pompe avant de procéder à l'entretien de la pompe.
2. Un filtré compatible diesel doit être utilisé à la sortie de la pompe pour garantir qu'aucun corps étranger ne soit transféré dans le réservoir de carburant.
3. Le réserve ou le baril doit etre ancre pour eviter tout basculement, qu'il soit plein ou vide.
4. La pompe ne doit jamais être laissée en marche sans surveillance.

4. Manutention et transport

Déballage

• Si l'emballage semble endommagé, inspectez soigneusement la motopompe pour détecter tout signe de dommage qui aurait pu survenir pendant le transport ou la manutention.
• ATTENTION: Avant d'instructor et d'utiliser la motopompe, vérifie la plaque signalétique pour vous assurer que le modulo et ses caractéristiques correspondent aux specifications fournies.Manipulation, demontage et transport

Manutention, démontage et transport

• Bien que la taille compacte et le poids de la motopompe ne posent généralement pas de problèmes de transport importants, les précautions suivantes sont recommandées:

○ Ne déplacez jamais la motopompe sans avoir préalablement débranché la fiche d'alimentation de la prise ou débranché l'alimentation electrique.
○ Dévisser et.xxretirer les tubes de refoulement et d'aspiration avant de déplacer la motopompe.
O Devissez tous les boulons ou vis fixant la pompe a moteur en place.
Ne jamais déplacer ou trainer la motopompe en tirant sur son cable d'alimentation.

Ces étapes contribueront à garantir une manipulation et un transport sûrs de la motopompe.

5. Utilisation et démarrage

Si l'alimentation de la pompe est en courant continu :

1. Connexion à une batterie : Connectez les pinces de la pompe à une batterie capable de fournir le courant et la tension requis pour le fonctionnement de la pompe.
2. Utilisation d'une batterie de vehicule : Si vous utilisez une batterie de vehicule à moteur, il est recommendé dePTRirer d'abord la batterie du vehicule et de la placer sur une surface stable et comfortable.
3. Utilisation dans le vehicule : La pompe peut etre connectee a une batterie toujours montee dans un vehicule uniquely si le vehicule est gara à l'extérieur et si les cables electriques et la tuyauterie de raccordement de la pompe sont suffisamment longs pour fournir un support solide a la pompe.
4. Évitez les rallonges : n'utilise pas de rallonges avec les cables électriques de la pompe connectés aux pince. Si les câbles fournis ne sont pas assez longs, faites replacer les pince par des fiches jack de section ajuste par un électricien spécialisé.
5. Utilisation d'un chargeur de batterie: La pompe ne peut etre connectee qu'a un chargeur de batterie de puissance adequate avec des bornes appropriees. Ne jamais connecter les pince de la pompe directement aux pince du chargeur de batterie; tous connecter aux bornes du chargeur pour eviter les etincelles qui pouraient provoquer des incendies.
6. Vérification de la tension : Assurez-vous que la tension indiquée sur la plaque signalétique de la pompe correspond à la tension de la batterie.
7. Polarité correcte : Respectez toujours la polarité : connectez la pince noire au pole négatif (-) et la pince rouge au pole positif (+). Soyez très prudent lors de la connexion de la pompe à la batterie pour éviter tout contact entre les pôles opposés, ce qui pourrait générer des étincelles et provoquer un

incendie. Il est recommandé de connecter d'abord le pole négatif, suivi du pôle positif.

1. Positionnement sécurisé : Positionnez la pompe en toute sécurité, en vous assurant que les câbles d'alimentation et la tuyauterie sont suffisamment longs pour assurer un positionnement stable.

Si l'alimentation de la pompe est du courant alternatif :

1. Installer une protection : Installez un interrupteur de protection contre les surcharges de courant.
2. Positionnement sécurisé : Positionnez la pompe en toute sécurité, en vous assurant que les câbles d'alimentation et la tuyauterie sont suffisamment longs pour assurer un positionnement stable.

5.2 Demarrage :

1. Vérifications avant démarrage : Assurez-vous que tous les tubes sont correctement scellés, que le cable d'alimentation est correctement connecté et que le pistonlet est en position de repos avant de démarrer la pompe.

2. Opération:

3. Insérez le tube d'aspiration dans le réservoir et le pistolet dans l'orifice de remplissage.
   O Allumez la pompé, relâchéz progressivement le levier du pistolet et commencez à transférer le gazole.

AVERTISSEMENTS :

• Surveillance requise: Ne laissez jamais la pompé sans surveillance pendant son fonctionnement pour éviter tout débordement potentiel de gazole.
• Raccordement des tubes: Ne démarrez pas la pompe avant d'avoir préalablement raccordé les tubes d'aspiration et de refoulement.
• Arret : ÀpRES avoir fermé le pistolet, éteindre la motopompe le plus rapidement possible pour éviter tout fonctionnement inutile.
