OP100 - Pompa MSW - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa di trasferimento diesel
Marca	MSW
Modello	OP100
Tensione nominale	230 V / 50 Hz
Potenza nominale	750 W
Portata massima	100 l/min
Classe di protezione	I
Dimensioni (L x P x A)	280 x 165 x 206 mm
Peso	10,15 kg
Uso previsto	Solo trasferimento di gasolio
Precauzioni d'uso	Non utilizzare con benzina, alcol o acqua
Sicurezza elettrica	Scollegare prima della manutenzione; non utilizzare a piedi nudi o con mani bagnate
Protezione da schizzi	Mantenere la presa al riparo da acqua e pioggia
Filtro consigliato	Utilizzare un filtro compatibile con il diesel all'uscita
Trasporto e movimentazione	Scollegare e rimuovere i tubi prima di spostare
Sorveglianza richiesta	Non lasciare mai la pompa in funzione incustodita
Alimentazione alternativa	Può essere collegata a una batteria 12V (verificare la tensione sulla targhetta)
Polarità batteria	Rispettare la polarità: nero (-) e rosso (+)

Domande frequenti - OP100 MSW

Quali liquidi posso trasferire con la pompa MSW OP100?

Questa pompa è progettata esclusivamente per il trasferimento di gasolio (diesel). Non utilizzare con benzina, alcol o acqua.

Posso utilizzare la pompa con una batteria dell'auto?

Sì, la pompa può essere collegata a una batteria 12 V. Assicurarsi che la tensione corrisponda a quella indicata sulla targhetta. Rispettare la polarità: morsetto nero al negativo (-), morsetto rosso al positivo (+).

Come avviare correttamente la pompa?

Prima di avviare, verificare che tutti i tubi siano correttamente collegati e che la pistola sia in posizione chiusa. Inserire il tubo di aspirazione nel serbatoio, accendere la pompa, quindi rilasciare gradualmente la leva della pistola.

È necessario un filtro per utilizzare questa pompa?

Sì, si consiglia di utilizzare un filtro compatibile con il diesel all'uscita della pompa per evitare che le impurità penetrino nel serbatoio del carburante.

Quali precauzioni di sicurezza devo prendere?

Non fumare nelle vicinanze, non utilizzarla a piedi nudi o con le mani bagnate, tenere la presa al riparo da schizzi d'acqua e non lasciare mai la pompa incustodita durante il funzionamento.

Si può usare la pompa per l'acqua?

No, questa pompa è destinata esclusivamente al trasferimento di gasolio. Usarla con acqua o altri liquidi può danneggiare la pompa e presentare rischi per la sicurezza.

Come mantenere la pompa?

Scollegare sempre l'alimentazione prima di qualsiasi manutenzione. Pulire i filtri regolarmente e controllare lo stato dei cavi. Consultare il manuale per gli intervalli di manutenzione specifici.

La pompa può funzionare in continuo?

La pompa non è progettata per un funzionamento continuo senza sorveglianza. Spegnerla non appena il trasferimento è terminato per evitare surriscaldamento o traboccamento.

Come trasportare la pompa in sicurezza?

Scollegare la spina di alimentazione, rimuovere i tubi di aspirazione e mandata, quindi svitare i fissaggi. Non tirare mai il cavo di alimentazione per spostarla.

Cosa fare in caso di traboccamento di gasolio?

Fermare immediatamente la pompa e chiudere la pistola. Pulire l'area con un assorbente appropriato. Evitare qualsiasi fonte di accensione e areare la stanza.

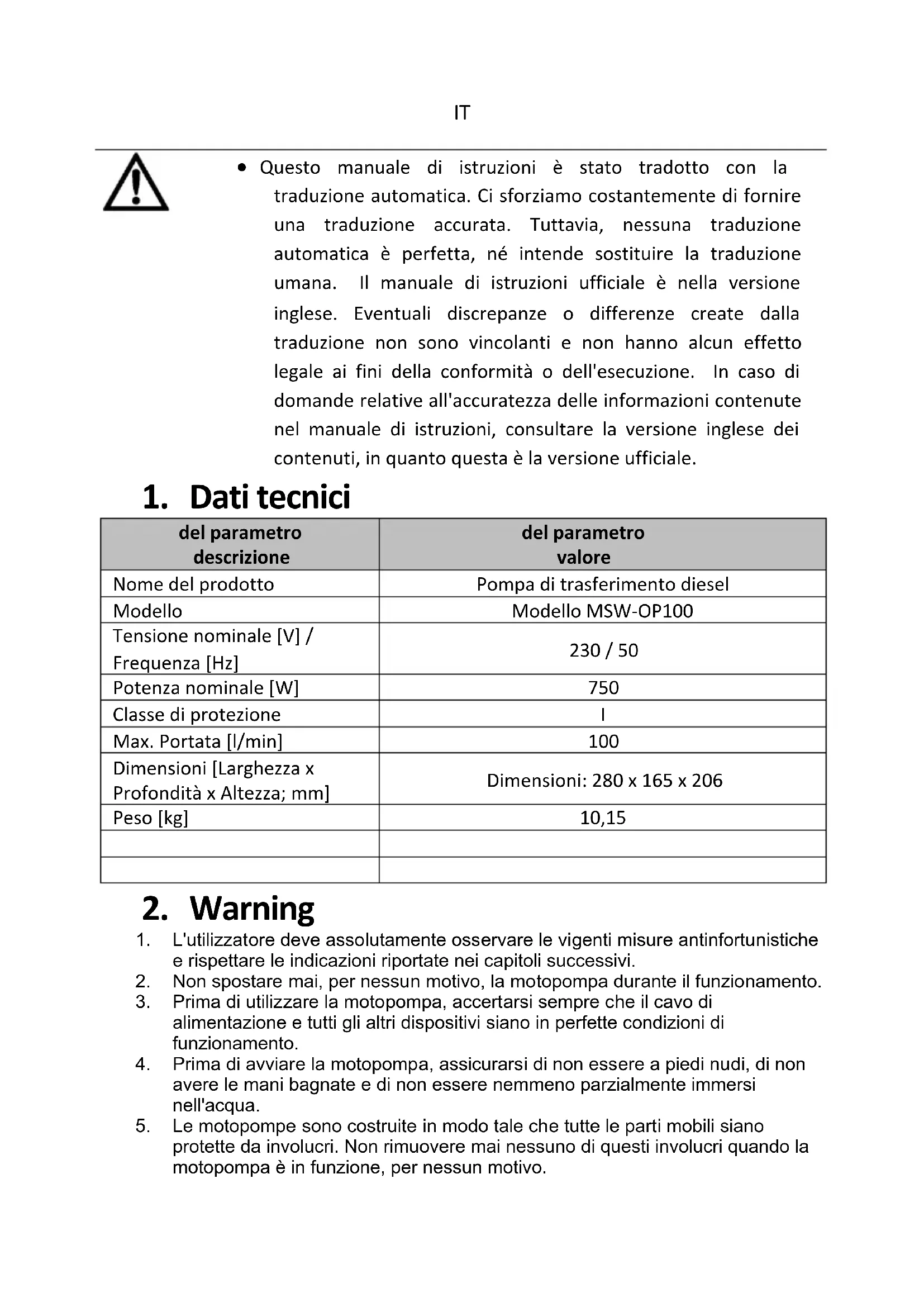

MANUALE UTENTE OP100 MSW

• Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforzano costantamente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create alla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenate nel manuale di istruzioni, consultare la versione inglese dei contentuti, in quanto esta è la versione ufficiale.

1. Dati tecnici

del parametro denominatore	del parametro valore
Nome del prodotto	Pompa di trasferimento diesel
Modello	Modello MSW-OP100
Tensione nominale [V] / Frenenza [Hz]	230 / 50
Potenza nominale [W]	750
Classe di protezione	I
Max. Portata [l/min]	100
Dimensioni [Larghezza x Profondità x Altezza; mm]	Dimensioni: 280 x 165 x 206
Peso [kg]	10,15

2. Warning

1. L'utilizzatore deve assolutamente osservare le vigenti misure antinfortunistiche e rispettore leindicazioni riportate nei capitoli successivi.
2. Non spostare mai, per nessun motivo, la motopompa durante il funzionamento.
3. Prima di utilizzato la motopompa, accertarsi sempre che il cavo di alimentazione e tutti gli altri dispositivi siano in perfette condizioni di funzionamento.
4. Prima di avviare la motopompa, assicurarsi di non essere a piedi nudi, di non ave le mani bagnate e di non essere nemmeno parzialmente immersi nell'acqua.

5. Le motopompe sono costruite in modo tale che tutte le parti mobili siano protette da involucri. Non rimuovere mai nessuno di questi involucri quando la motopompa è in funzione, per nessun motivo.

6. É molto importante Maintainere la presa di corrente delle motopompe protetta da spruzzi d'acqua, pioggia, agenti atmosferici in genere e da tutti gli altri liquidi.

7. Nonutilizzare con benzina o alcol.
8. Nonutilizzare in luoghi pericolosi.
9. L'uso o l'inseglazione impropri di quello prodotto possono causare gravi lesioni personali o la morte.
10. NON fumare vicino alla pompa né utilizzato la pompa vicino a una fiamma libera.
11. Non utilizzato quello prodotto per il trasferimento di fluidi all'interno di aeromobili.
12. Questo prodotto non è adatto all'uso con fluidi destinati al consumo umano o contenti acqua.
13. Non erogare liquidi più densi del gasolio. Il motore potrebbe surriscaldarsi.

3. Istruzioni di sicurezza

Per garantire un funzionamento sicuro ed efficente, è essenziale leggere e seguire rispettare ciascuna di queste avvertenze e precauzioni.

1. Prima di effettuare la manutenzione della pompa, scollegare l'alimentazione elettrica
2. Per evitare che corpi estranei penetrino nel serbatoio del carburante, è necessario utilizzato unhetto compatibile con il gasolio sull'uscita della pompa.
3. Il serbatoio o il barile devono essere anticorati per evitare che si ribaltino sia quando sono pieni che quando sono vuoti.
4. La pompa non deve mai essere lasciata in funzione incustodita.

4. Movimentazione e trasporto

Disimballaggio

• Se l'imballaggio appeare danneggiato, ispezionare attendamente la motopompa per individuare eventuali segni di danneggiamento verificati su durante il trasporto o la movimentazione.
  ATTENZIONE: Prima di installare e utilizzato la motopompa, verificare la targhetta identificativa per accertarsi che il modello e le sue caratteristiche corrispondano alle specifiche fornite. Manipolazione smontaggio e trasporto

Movimentazione, smontaggio e trasporto

• Sebbene le dimensioni compatte e il peso della motopompa non pongano generalmente problemi di trasporto significativi, si raccomandano le seguenti precauzioni:

Non spostare mai la motopompa perché prima aver staccato la spina di alimentazione alla presa o aver scollegato l'alimentazione elettrica.
Prima di spostare la motopompa, svitare e rimuovere i tubi di mandata e di aspirazione.
Svitare eventuali bulloni o viti che fissano la pompa motore in posizione.
Non spostare o trascinare mai la motopompa tirandola per il cavo di alimentazione.

Questi passaggi contribui ranno a garantire una movimentazione e un trasporto sicuri della motopompa.

5. Utilizzo e avvio

Se l'alimentazione della pompa è a corrente continua:

1. Collegamento a una batteria: collegare i morsetti della pompa a una batteria in grado di fornire la corrente e la tension necessarie al funzionamento della pompa.
2. Utilizzo della batteria di un veicolo: se si utilizza la batteria di un veicolo a motore, si consiglia di rimuovere prima la batteria dal veicolo e di posizionarla su una superficie stabile e comoda.
3. Utilizzo a bordo di un veicolo: la pompa può essere collegata a una batteria alla cava elettrici e le tubazioni di collegamento della pompa sono sufficientemente lunghi da fornire un supporto solido alla pompa.
4. Evitare prolunghe: non utilizzato prolonghe con i cavi elettrici della pompa collegati ai morsetti. Se i cavi in dotazione non sono sufficientemente lunghi, far sostituire i morsetti da un elettricista specializzato con spine jack di sezione adeguata.
5. Utilizzo di un caricabatteria: la pompa può essere collegata solo a un caricabatteria di potenza adeguata e dotato di terminali adeguati. Non collegare mai i morsetti della pompa direttamente ai morsetti del caricabatteria; collegare sempre ai terminali del caricabatteria per evitare scintille che potrebbero causare incendi.
6. Controllo della tensione: assicurarsi che la tensione indica sulla targhetta identificativa della pompa corrisponda alla tensione della batteria.

7. Polarità corretta: rispetto sempre la polarità: collegare il morsetto nero al polo negativo (-) e il morsetto rosso al polo positivo (+). Prestare molta attenzione quando si collega la pompa alla batteria per evitare il contatto tra poli oppositi, che potrebbe generare scintille e causare un incendio. Si consiglia di collegare prima il polo negativo e poi quello positivo.

8. Posizionamento sicuro: posizionare la pompa in modo sicuro, assicurandosi che i cavi di alimentazione e le tubazioni siano sufficientemente lunghi da garantire un posizionamento stabile.

Se l'alimentazione della pompa è CA:

1. Installare la protezione: installare un interrottore di protezione da sovracorrente.
2. Posizionamento sicuro: posizionare la pompa in modo sicuro, assicurandosi che i cavi di alimentazione e le tubazioni siano sufficientemente lunghi da garantire un positonamento stabile.

5.2 Avvio:

1. Controlli prima dell'avvio: assicurarsi che tutti i tubi siano adeguatamente sigillati, che il cavo di alimentazione sia correttamente collegato e che la pistola sia in posizione di riposo prima di avviare la pompa.

2. Operazione:

Inserire il tubo di aspirazione nel serbatoio e la pistola nel foro di riempimento.
Accendere la pompa, rilasciare gradualmente la leva della pistola e iniziare a travasare il gasolio.

AVVERTENZE:

• Supervisione richiesta: non lasciare mai la pompa incustodita durante il funzionamento per evitare possibili traboccamenti di gasolio.
• Collegamento dei tubi: non avviare la pompa prima di aver collegato i tubi di aspirazione e di mandata.
• Spegnimento: dopo aver chiuso la pistola, spegnere la motopompa il più rapidamente possibile per evitare azionamenti non necessari.
