ERT1400RV - Défonceuse RYOBI - Notice d'utilisation et mode d'emploi gratuit

Puissance	1400 W
Type d'appareil	Défonceuse
Alimentation	Électrique filaire
Vitesse variable	Non précisé
Profondeur de fraisage	Non précisé
Type de fraise	Non précisé
Poids	Non précisé
Ergonomie	Poignée ergonomique
Accessoires inclus	Non précisé
Utilisation recommandée	Travail du bois
Normes de sécurité	CE, GS
Garantie	Non précisé
Origine	Non précisé
Type de moteur	Brushless / classique (non précisé)
Réglage de la vitesse	Non précisé

FOIRE AUX QUESTIONS - ERT1400RV RYOBI

Comment assembler le RYOBI ERT1400RV?

Pour assembler le RYOBI ERT1400RV, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de bien fixer toutes les pièces et de vérifier le serrage des vis.

Pourquoi mon RYOBI ERT1400RV ne démarre-t-il pas?

Vérifiez que l'appareil est correctement branché et que l'interrupteur d'alimentation est en position 'ON'. Si le problème persiste, examinez le cordon d'alimentation pour détecter tout dommage.

Comment nettoyer le RYOBI ERT1400RV?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon humide pour essuyer la surface et un pinceau pour enlever la poussière des grilles d'aération. Ne plongez pas l'appareil dans l'eau.

Quelle est la puissance du moteur du RYOBI ERT1400RV?

Le RYOBI ERT1400RV dispose d'un moteur de 1400 W, offrant une performance optimale pour vos tâches.

Comment changer les accessoires du RYOBI ERT1400RV?

Pour changer les accessoires, débranchez l'appareil, retirez l'accessoire actuel en appuyant sur le bouton de déverrouillage, puis insérez le nouvel accessoire jusqu'à ce qu'il soit bien bloqué.

Le RYOBI ERT1400RV fait du bruit, est-ce normal?

Un certain bruit est normal lors de l'utilisation, mais si le bruit est excessif ou étrange, cela peut indiquer un problème. Vérifiez l'état des pièces mobiles et contactez le service client si nécessaire.

Puis-je utiliser le RYOBI ERT1400RV à l'extérieur?

Oui, le RYOBI ERT1400RV peut être utilisé à l'extérieur, mais veillez à le protéger de l'humidité et des intempéries.

Où puis-je trouver des pièces de rechange pour le RYOBI ERT1400RV?

Les pièces de rechange peuvent être commandées auprès des revendeurs agréés RYOBI ou sur le site officiel de RYOBI.

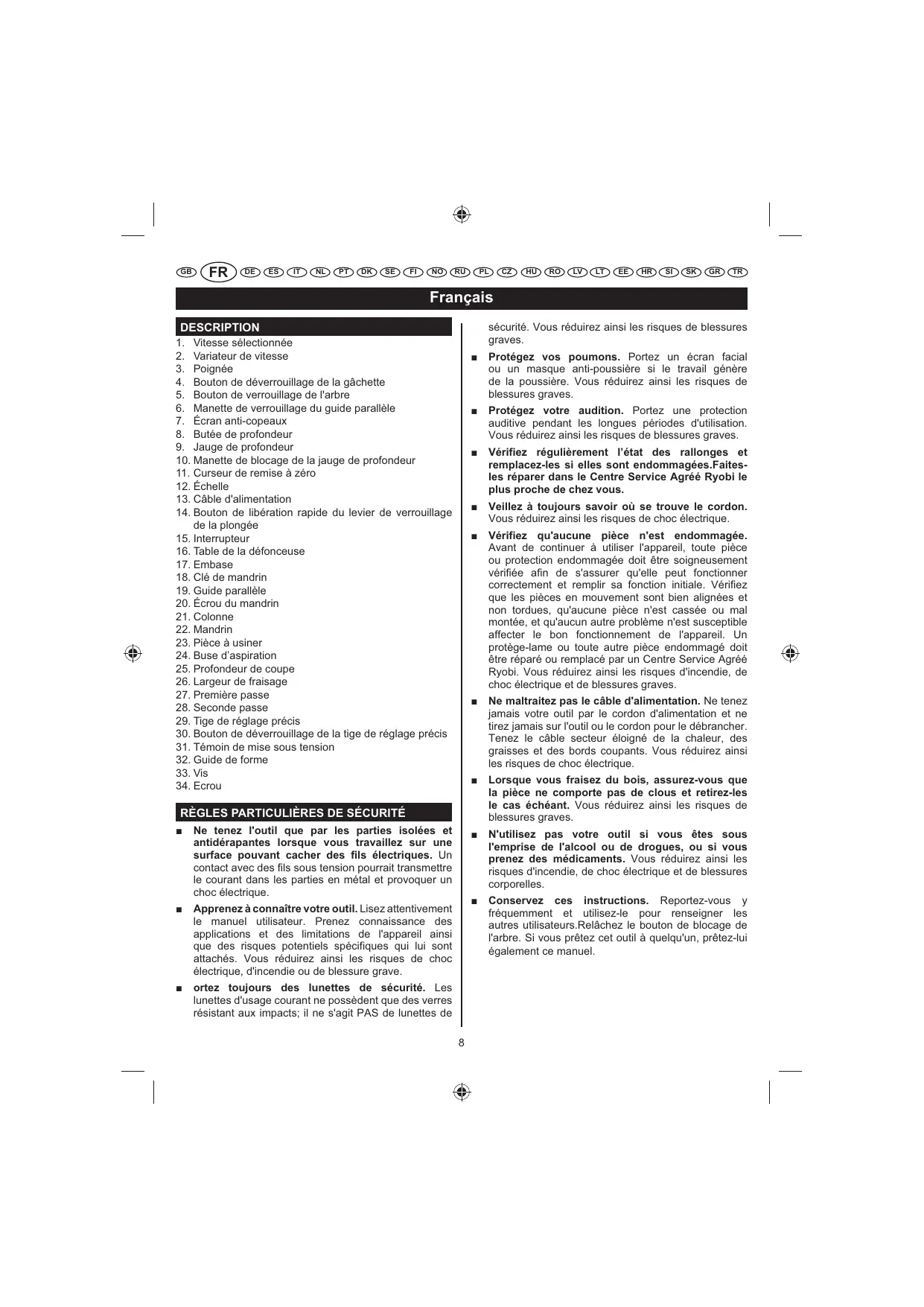

MODE D'EMPLOI ERT1400RV RYOBI

1. Vitesse sélectionnée
2. Variateur de vitesse
3. Poignée
4. Bouton de déverrouillage de la gachette
5. Bouton de verrouillage de l'arbre
6. Manette de verrouillage du guide parallèle
7. Écran anti-copeaux
8. Butée de profondeur
9. Jauge de profondeur
10. Manette de blocage de la jauge de profondeur
11. Curseur de remise à zéro
12. Échelle
13. Câble d'alimentation
14. Bouton de libération rapide du levier de verrouillage de la plongée
15. Interrupteur
16. Table de la défonceuse
17. Embase
18. Clé de mandrin
19. Guide parallèle
20. Écrou du mandrin
21. Colonne
22. Mandrin
23. Piece à usiner
24. Buse d'aspiration
25. Profondeur de coupe
26. Largeur de fraisage
27. Première salle
28. Seconde passe
29. Tige de réglage précis
30. Bouton de déverrouillage de la tige de réglage précis
31. Témoin de mise sous tension
32. Guide de forme
33. Vis
34. Ecrou

Règles particulières de sécurité

• Ne tenez l'outil que par les parties isolées et antidérapantes lorsque vous travaillez sur une surface pouvant cacher des fils électriques. Un contact avec des fils sous tension pourrait transmettre le courant dans les parties en métal et provoquer un choc électrique. Apprenez à connaître votre outil. Lisez attentivement le manuel utilisé. Prenez connaissance des applications et des limitations de l'appareil ainsi que des risques potentiels spécifiques qui lui sont attachés. Vous réduisez ainsi les risques de choc électrique, d'accident ou de blessure grave. Portez toujours des lunettes de sécurité. Les lunettes d'usage courant ne possèdent que des verres résistants aux impacts; il ne s'agit PAS de lunettes de sécurité.

sécurités. Vous réduirez ainsi les risques de blessures graves.

• Protégez vos poumons. Portez un écran facial ou un masque anti-poussière si le travail génère de la poussière. Vous réduirez ainsi les risques de blessures graves.
• Protégez votre audition. Portez une protection auditive pendant les longues périodes d'utilisation. Vous réduirez ainsi les risques de blessures graves.
• Vérifiez régulièrement l'état des rallonges et replacez-les si elles sont endommagées. Faites les réparer dans le Centre Service Agréé Ryobi le plus proche de chez vous. Veillez à toujours savoir où se trouve le cordon. Vous réduirez ainsi les risques de chic électrique.
• Vérifiez qu'aucune pièce n'est endommagée. Avant de continuer à utiliser l'appareil, toute pièce ou protection endommagée doit être soigneusement vérifiée afin de s'assurer qu'elle peut fonctionner correctement et emplir sa fonction initiale. Vérifiez que les pièces en mouvement sont bien alignées et non tordues, qu'aucune pièce n'est cassée ou mal montée, et qu'aucun autre problème n'est susceptible d'affecter le bon fonctionnement de l'appareil. Un protège-lame ou toute autre pièce endommagée doit être réparé ou remplacé par un Centre Service Agréé Ryobi. Vous réduirez ainsi les risques d'incendie, de choc électrique et de blessures graves. Ne maltraitez pas le câble d'alimentation. Ne tenez jamais votre outil par le cordon d'alimentation et ne tirez jamais sur l'outil ou le cordon pour le débrancher. Tenez le câble secteur éloigné de la chaleur, des graisses et des bords coupants. Vous réduirez ainsi les risques de choc électrique. Lorsque vous faites du bois, assurez-vous que la pièce ne comporte pas de clous et retirez-les le cas échéant. Vous réduirez ainsi les risques de blessures graves. N'utilisez pas votre outil si vous êtes sous l'emprise de l'alcool ou de drogues, ou si vous prenez des médicaments. Vous réduirez ainsi les risques d'incendie, de choc électrique et de blessures corporelles.
• Conservez ces instructions. Reportez-vous-y fréquemment et utilisez-le pour renseigner les autres utilisateurs. Relâchez le bouton de blocage de l'arbre. Si vous prêtez cet outil à chacun, prêtez-lui également ce manuel.

Certaines poussières générées par les opérations de ponçage, sciage, meulage, perçage et autres activités du bâtiment contiennent des produits chimiques susceptibles d'être cancérigènes et de provoquer des anomalies congénitales ou des problèmes de fertilité.

Voici quelques exemples de ces produits chimiques:

• le plomb, dans les peintures à base de plomb,
• la silice cristallisée que l'on trouve dans certains ciments, briques et autres produits de maçonnerie,
• l'arsenic et le chrome que l'on trouve dans certains bois traités chimiquement.

Les risques liés à ces produits varient en fonction de la fréquence de ce type de travaux. Afin de réduire les risques d'exposition à de tels produits chimiques, travaillez dans un environnement bien aéré, avec du matériel de sécurité agréé, tel que les masques anti-poussière spécifiques conçus pour filtrer les particules microscopiques.

CHARACTERISTIQUES

Tension	230 V - 240 V ~ 50 Hz
Vitesse à vide	14000-31500 min-1
Puisance	1400 W
Course du berceau	55 mm
Diamètre du mandrin	1/4 in or 6 mm or 8 mm
poids net	4.3 kg

Applications

Utilisez votre outil uniquement pour les applications mentionnées ci-dessous:

• Rainurage, affleurage, réalisation de formes à main levée et autres opérations sur du bois.
• Chanfreinage, feuillures, engravures et fraisage de queues d'aronde dans le bois.
• Affleurage dans des contreplaqués lamellés.

Votre défonceuse est un outil polyvalent et performant pour le travail du bois que vous pourrez utiliser pendant des années en toute sécurité. Conçue pour les professionnels mais facile à utiliser, cette défonceuse permet aux amateurs de réaliser des travaux précis et de qualité. Votre défonceuse permet d'effectuer des fraisages en plongée, de rainurer, d'affûter, de fraiser des cercles ou de réaliser des opérations de fraisage à main levée.

Votre outil devient encore plus polyvalent lorsque vous l'associez aux accessoires recommandés, tels que la table de la défonceuse, la tige de réglage précis ou le guide parallèle. La variété de types de prises, associées ou non à des roulements à billes utilisés comme guide, permet des utilisations encore plus variées.

Écran anti-copeaux

Un écran en plastique placé sur la table de votre défonceuse vous protège de la poussière et des copeaux. Il est créé pour s'insérer dans l'encoche située sur l'avant de la table de la défonceuse.

Bouton de verrouillage de l'arbre

Le bouton de blocage de l'arbre permet de maintenir l'arbre en position sans recourir à une clé. Enforcez le bouton de blocage de l'arbre pour pouvoir desserrer le mandrin.

NOTE: ne mettez pas en marche votre défonceuse si le bouton de blocage de l'arbre est enfoncé et n'utilisez pas le blocage de l'arbre comme frein pour arrêter la défonceuse.

Vitesse variable

Votre défonceuse est équipée d'un variateur électronique de vitesse afin que vous puissiez utiliser votre outil de façon optimale. Ce variateur vous permet de sélectionner facilement la vitesse appropriée au type de fraisage que vous souhaitez effectuer.

L'électronique intégrée à votre outil permet d'ajuster la vitesse du moteur aux conditions du travail à effectuer. Le système électronique du variateur évalue la charge exercée sur le moteur puis augmente ou réduit la puissance du moteur afin que la vitesse reste constante. La vitesse peut donc être régée en fonction du diamètre de la fraise utilisée et de la durée de la pierce à usiner. Pour effectuer un faisage de qualité, la fraise doit pénétrer la pierce à usiner à une vitesse adaptée.

Levier de verrouillage de la plongée après une utilisation prolongée

Voir figure 15.

Levier de verrouillage de la plongée en position de verrouillage initiale

Voir figure 16.

GUIDE de forme

Voir figure 17.

Le guide de forme peut être fixé à la table de la défonceuse afin de réproduire de façon précise des courbes ou d'autres formes complexes. Une scie sauteuse vous permettra d'obtenir facilement un gabarit au motif

souhaitez. Fixez le guide à la table de la défonceuse en refermant les deux vis qui maintiennent la buse d'aspiration. Placez ensuite le guide dans la rainure de la table prévue à cet effet, remettez la buse d'aspiration à sa place et fixez l'ensemble à l'aide des deux vis.

Le guide doit dépasser légèrement en dessous de la table pour permettre à la défonceuse de suivre les contours du gabarit. Fixez solidement le gabarit à la pièce à usiner et exercez une pression constante sur la défonceuse pour que le bord du guide suive parfaitement le gabarit.

Le gabarit doit avoir une épaisseur de 5 mm minimum pour que le guide puisse dépasser en dessous de la table. Il faut également prévoir suffisamment d'espace entre l'arête tranchante de la fraise et le bord extérieur du gabarit.

Ergonomie

Cet outil a été conçu pour être facile à manipuler et pour vous donner un confort d'utilisation et une prise en main aisée lorsque vous travaillez dans diverses positions et à différents angles.

Raccordement électrique

Votre défonceuse est équipée d'un moteur électrique intégré professionnel. Elle doit être branchée à une prise électrique dont la tension utilisée correspond aux indications figurant sur la plaque signalétique de l'outil (CA uniquement). N'utilisez pas cet outil avec une alimentation en courant continu (DC). Une chute de tension de plus de 10% entraîne une surchauffe du moteur et une perte de puissance.

Si vous outil ne fonctionne pas une fois branché sur le secteur, vérifiez à nouveau l'alimentation électrique.

DOUBLE isolation

La double isolation est un concept de sécurité des outils électriques qui évite d'avoir recours à un cable à trois conducteurs avec fil de terre. Tout les parties métalliques nues sont séparées des éléments internes du moteur par une isolation de protection. Les appareils à isolation double n'ont pas besoin d'être reliés à la terre.

Averagement

Le système à double isolation est conçu pour protéger l'utilisateur des décharges électriques résultant d'un endommagement de l'isolation interne de l'appareil. Toutes les précautions habituelles doivent être prises pour éviter les chocs électriques.

Important!

L'entretien d'un appareil à double isolation demande des précautions extrêmes ainsi qu'une connaissance du système et ne doit être effectué que par un réparateur qualifié. Nous vous conseillons d'apporter votre outil à réparer au Centre Service Agréé Ryobi le plus proche de chez vous.

Averagement

Ne tentez pas de modifier cet outil ou de fabriquer des accessoires non recommandés pour l'utilisation avec cet outil. Toute altération ou modification de la sorte constitue un méssage et peut entraîner des situations risquées pouvant entraîner de graves blessures.

Reglages

Votre défonceuse ne doit jamais être branchée lorsque vous montez des pièces, effectuez des réglages, installez ou retirez la fraise, ou lorsque vous ne l'utilisez pas. Le fait de débrancher l'outil évitera toute mise en marche accidentelle susceptible de provoquer des blessures graves.

Installation de la FRAISE

Voir figure 3-4.

1. Débranchez l'outil.

Si la ponceuse n'est pas débranchée, un démarrage involontaire peut se produire et provoquer des blessures corporelles graves.

Attention

Pour ne pas endommager le système de blocage de l'arbre, attendez toujours que le moteur soit complètement arrêté avant d'enfoncer le bouton de blocage de l'arbre.

1. Retirez l'écran anti-copeaux de la table de la défonceuse.
2. Enoncez le bouton de blocage de l'arbre.
3. Posez la défonceuse sur l'établi afin de pouvoir facilement avoir accès à l'écrou du mandrin.
4. En passant par la partie avant de la défonceuse, placez la clé fournie sur l'écrou du mandrin et tournez-

La vers la gauche pour desserrer.

Avertissement

Si vous changez une fraise alors que vous venez d'utiliser votre défonceuse, veillez à ne pas toucher la fraise ou le mandrin. Vous risqueriez de vous brûler car ces éléments se sont échauffés pendant le faisage. Utilisez toujours la clé foumie.

1. Une fois l'écrou du mandrin desserré, insérez la fraise dans le mandrin. La fraise utilisée doit se dégager facilement du mandrin lorsque l'écrou du mandrin est desserré.
2. Insérez la queue de la fraise dans le mandrin et veillez à ce que la queue dépasse de 1,6 mm du mandrin, afin qu'il puisse se dilater lorsque la fraise s'échauffe.
3. Serrez fermement l'écrou du mandrin.
4. Relâchez le bouton et vérifiez la hauteur.
5. Remettez l'écran anti-copeaux en place.

Si l'écrou du mandrin n'est pas bien serré, la fraise pourrait se détacher lors de l'utilisation de la défonceuse et provoquer des blessures corporelles graves.

N'utilise pas de filetages au diamètre trop petit. Un filetage de trop petit diamètre ne serait pas serré correctement et pourrait être projeté et provoquer des blessures corporelles graves.

N'utilise pas de fraises dont le diamètre est plus grand que celui du trou de la table de la défonceuse. De telles fraises toucheraient la table lors du faisage et cela endommagerait à la fois la défonceuse et la table. Ce type de fraises pourrait également vous amener à perdre le contrôle de la défonceuse ou pourrait créer des situations dangereuses et provoquer des blessures corporelles graves.

Profondeur de COUPE

Lorsque vous faites une rainure trop profonde pour pouvoir réaliser l'opération en toute sécurité en une seule passe, il est préférible d'effectuer plusieurs passes.

La profondeur d'un fraisage dépend de plusieurs facteurs : la puissance du moteur de la défoncuse, le type de fraise à utiliser et le type de bois à fraiser. Une défoncuse réglée sur une puissance faible permet de réaliser des fraisages peu profonds.

Une défoncuse réglée sur une forte puissance permet d'effectuer des fraisages profonds en toute sécurité. Les fraisages peuvent être plus profonds dans les bois tendres comme le pin blanc, que dans les bois durs tels que le chêne et l'ébène. En tenant compte de ces facteurs, choisissez une profondeur de fraisage qui n'obligera pas le moteur de la défoncuse à fournir une puissance excessive. Si vous estimez qu'une plus grande puissance est nécessaire ou si vous constatez que le moteur ralentit considérablement, arrêtez la défoncuse et réduisez la profondeur de fraisage.

Effectuez ensuite le fraisage en deux ou plusieurs passes.

Voir figure 5-7.

1. Desserrez la manette de blocage de la jauge de profondeur.
2. Déverrouillez le levier de verrouillage de la plongée en le manoeuvrant vers la position.
3. Abaissez le berceau jusqu'à ce que la fraise touche la pièce à usiner.
4. Placez la butée de profondeur à la hauteur souhaitée.
5. Utilisez l'échelle pour obtenir un réglage précis de la profondeur de fraisage. La profondeur de fraisage correspond à la distance entre la jauge de profondeur et la butée de profondeur.
6. Resserrez la manette de blocage de la jauge de profondeur pour maintenir la jauge sur le réglage souhaité.

Voir figure 8 - 9.

La butée de profondeur peut être utilisée pour le réglage de trois profondeurs différentes, ce qui est particulièrement utile pour les coupes profondes devant être réalisées en plusieurs passages. Au besoin, utilisez les trois niveaux de réglage possibles.

Voir figure 10.

Votre défonceuse dispose d'un variateur électronique de vitesse destiné à permettre le contrôle et le réglage de la vitesse et du couple de la défonceuse. Vous pouvez ainsi sélectionner la vitesse la mieux adaptée au type de fraisage à réaliser, au bois à usiner et à la taille des fraises utilisées.

Le variateur électronique de vitesse est équipé d'une échelle de six vitesses vous permettant de faire varier la vitesse de 14 000 à 31 500 tours/min. Pour augmenter la vitesse et le couple de votre défonceuse, règlez le variateur sur une grande vitesse. Pour diminuer la vitesse et le couple, règlez le variateur sur une vitesse inférieure.

NOTE: Si vous ne souhaitez pas utiliser le variateur électronique de vitesse, réglez-le sur la vitesse la plus grande, ce qui le désactivera.

Nous vous recommandons de vous familiariser avec le variateur électronique de vitesse de votre défonceuse avant d'instruire une FINE et de réaliser un fraisage dans le bois.

Curseur de REMISE à zéro

Le curseur de remise à zéro vous permet d'utiliser l'échelle située sur le carter de la défonceuse pour changer rapidement de profondeur de façage. Choisissez simplement un point de référence sur l'échelle et faites glisser le curseur de remise à zéro vers le haut ou le bas de l'échelle pour le placer sur la profondeur de façage souhaitée. Changez ensuite la position de la jauge de profondeur en desserrant la manette de blocage de la jauge et en réglant la jauge pour que le repère rouge sur le curseur de remise à zéro s'aligne avec le point de référence choisi. Serrez fermement la manette de blocage de la jauge pour fixer la jauge sur le réglage souhaité. La rainure s'ajuste alors à la position réglée avec la jauge de profondeur.

Interrupteur

Voir figure 11.

Pour permettre la défonceuse en marche, appuyez sur bouton de déverrouillage de la gachette puis enforcez la gachette. Pour arrêter la défonceuse, relâchez la gachette.

Attention

Nous vous recommandons de vous familiariser avec les fonctions de l'appareil avant d'installer la fraise et de réaliser un fraisage dans le bois.

Fraisage

Pour un plus grand confort d'utilisation et une meilleure maîtrise de l'outil, votre défoncuse est équipée de deux poignées situées sur les côtés de l'outil. Lorsque vous utilisez la défoncuse, tenez-la fermement à deux mains.

Avant d'utiliser votre défonceuse, assurez-vous qu'elle n'est pas branchée, que la fraise est bien serrée dans l'écrou du mandrin et que la profondeur de fraisage est réglée.

Branchez ensuite la défonceuse, mettez-la en marche et attendez que le moteur atteigne sa vitesse maximale,

puis faites pénétrer la fraise dans la pièce à usiner. La fraise ne doit pas toucher la pièce à usiner avant que la défonceuse ait été mise en marche et que le moteur ait atteint sa vitesse maximale.

Rainurage

Lorsque vous fraisez transversalement des planches, régalez la défonceuse à la profondeur de fraisage souhaitée, placez le bord de la table contre la pièce à usiner puis mettez la défonceuse en marche. Faites pénétrer doucement la fraise dans la pièce à usiner en suivant la ligne de fraisage.

Averagement

Si la profondeur de fraisage est trop grande et que le fraisage ne peut être réalisé en toute sécurité en une passée, effectuez plusieurs passes.

Lorsque vous effectuez des fraisages droits dans du bois, fixez une règle contre la pierce à usiner à l'aide d'un serre-joint. Placez la règle parallèlement à la ligne de fraisage et ajustez la distance entre l'arête tranchante de la fraise et le bord de la table. Maintenez la table de la défonceuse contre la règle et effectuez la rainure.

Lorsque vous faites une rainure plus large que le diamètre de la fraise, fixez deux règles contre la pierre, en en plaçant une de chaque côté de la ligne de fraisage, à l'aide d'un serre-joint.

Placez les deux règles parallèlement à la ligne de fraisage souhaitée et tenez-les à égale distance des bords de la rainure à effectuer. Fraisez le long de l'une des règles, puis fraisez dans le sens inverse le long de l'autre règle. Retirez à la main les copeaux susceptibles de se trouver au centre de la rainure.

Installation et réglage du GUIDE parallele

Voir figure 12.

1. Insérez le guide parallèle dans les trous de la table de la défonceuse.
2. Dessinez une ligne de fraisage sur la pièce à usiner.
3. Abaissez le berceau jusqu'à ce que la fraise touche la pièce à usiner.
4. Placez la défonceuse sur la ligne de faisage. L'arête tranchante extérieure de la+fraise doit s'aligner avec la ligne de faisage.
5. Avant de mettre en marche la défonceuse, placez le guide parallèle contre le bord de la pièce à usiner puis resserrez la manette de verrouillage du guide parallèle.

Fraisage a MAIN LEVEE

Votre défonceuse devient un outil polyvalent lorsque vous l'utilisez à main levée. Vous pouvez ainsi facilement fraiser des signes, des éléments en relief, etc. Il existe deux techniques élémentaires pour fraiser à main levée:

• le fraisage de lettres, rainures et motifs dans le bois;
• le fraisage en arrêté-plan, permettant de faire apparaître en relief les lettres ou le motif.

Lors du fraisage à main levée, respectez les consignes suivantes:

1. Dessinez le motif sur la pièce à usiner.
2. Choisissez une fraise adaptée.

NOTE: Les fraises pour trous ou les fraises à rainure en V sont souvent utilisées pour fraiser des lettres et graver sur des objets. Les fraises à rainurer et les fraises sphériques sont souvent utilisées pour effectuer des sculptures en relief. Les fraises à nervurer sont utilisées pour graver les détails complexes et de petite taille.

1. Fraisez le motif en plusieurs passes. Effectuez la première passe à 25% de la profondeur de fraisage souhaitée. Cela vous permettra de contrôler le fraisage et vous fournira un modèle pour la seconde passe.
2. N'effectuez pas de fraisage dont la profondeur dépasse 3,2 mm par passe ou fraisage.

Lors du fraisage à main levée, respectez les consignes suivantes:

1. Choisissez une fraise adaptée, réglez la profondeur de fraisage puis vérifiez les réglages et fixez la pièce à usiner.
2. Faites un essai dans une chute de bois, provenant si possible de la pièce à usiner.
3. Déverrouillez le levier de verrouillage de la plongée afin de changer le réglage de la profondeur de fraisage. Vous relèverez ainsi la frise de la base de la défonceuse.
4. Placez la défonceuse sur la pièce à usiner contre le motif à défoncer.
5. Saisissez fermement les poignées et appuyez sur le bouton de déverrouillage de la gachette puis sur la gachette pour mettre la défonceuse en marche.
6. Laissez le moteur atteindre sa vitesse maximale puis faites pénétrer progressivement la fraise dans la pièce à usiner jusqu'à ce que la jauge de profondeur touche la butée de profondeur.
7. Verrouillez le levier de verrouillage de la plongée pour conserver le réglage de la profondeur.
8. Commencez à fraiser le motif puis continuez jusqu'à ce qu'une passée à la profondeur de fraisage réglée soit effectuée.

N'utilisez pas de grandes fraises pour le fraisage à main levée. Vous pourriez perdre le contrôle de votre outil ou créer des situations dangereuses pouvant causer des blessures corporelles graves.

1. Pour réaliser un fraisage particulier, il peut être nécessaire d'effectuer plusieurs passées nécessitant à chaque fois de régler la défonceuse. Dans ce cas, déverrouillez le levier de verrouillage de la plongée pour lever la fraise de la base après chaque passage, puis positionnez la défonceuse pour la passée suivante, faites pénétrer progressivement la fraise dans la pièce à usiner jusqu'à ce que la jauge de profondeur touche la butée de profondeur, verrouillez le levier de plongée et continuez le fraisage.
2. Une fois toutes les passées finies, déverrouillez le levier, levez le berceau, retirez la défonceuse de la pièce à usiner, arrêtez la défonceuse et attendez que la fraise s'arrête complètement.

Affleurage

Placez le berceau au-dessus de la pièce à usiner, en vous assurant que la fraise ne touche pas la pièce. Mettez la défonceuse en marche et laissez le moteur atteindre sa vitesse maximale. Commencez à faire en faisant progressivement pénétrer la fraise dans la pièce à usiner.

Veillez à toujours tenir fermement la défonceuse à deux mains. Vous éviterez ainsi de perdre le contrôle de votre outil, ce qui pourrait provoquer des blessures corporelles graves.

Une fois le faisage terminé, arrêtez la défonceuse et attendez que le moteur se soit complètement arrêté avant de retirer la défonceuse de la surface de travail.

Avertissement

Ne retirez jamais la défonceuse de la pièce à usiner et ne la placez pas à l'envers sur la surface de travail avant que la fraise se soit complètement arrêtée de tourner.

Installation de la BUSE d'aspiration de la poussière

Voir figure 13.

La buse d'aspiration peut être attachée au tube d'un aspirateur.

TIGE de réglage précis

Cette tige permet d'ajuster avec précision la hauteur de la+Faise.

1. Pour pouvoir utiliser la tige de réglage précis, assurez-vous que le levier de verrouillage de la plongée est en position de déverrouillage.
2. Tournez la tige vers la droite pour lever la fraise ou vers la gauche pour la baisser.
3. Lorsque vous avez ajusté la hauteur souhaitée, placez à nouveau le levier de verrouillage de la plongée en position de verrouillage avant d'utiliser la défonceuse.

Bouton de déverrouilage de la TIGE de réglage PRECIS

Ce bouton permet de déverrouiller la tige de réglage précis et de la libérer rapidement.

1. Pour libérer la tige de réglage précis, assurez-vous que le levier de verrouillage de la plongée est en position de déverrouillage.
2. Appuyez sur le bouton de déverrouillage de la tige de réglage précis tout en baissant le berceau à la hauteur souhaitée.
3. Affinez le réglage si nécessaire à l'aide de la tige de réglage précis puis placez à nouveau le levier de verrouillage de la plongée en position de verrouillage avant d'utiliser la défonceuse.

Profondeur de COUPE

Comme indiqué précédemment, la profondeur de faisage est importante puisqu'elle a un impact sur la vitesse de pénétration de la fraise et, donc, sur la qualité du faisage (les risques d'endommagement du moteur et de la fraise dépendant aussi de la profondeur de faisage). Un faisage trop profond peut vous obliger à ralentir la vitesse de pénétration à tel point que la fraise ne coupe plus mais déchiquette la pierre à usiner.

Il n'est pas recommandé d'effectuer des fraisages profonds. Les petites fraises se cassent facilement lorsqu'elles sont soumises à de trop fortes pressions latérales. Une fraise suffisamment large pourra ne pas casser mais si le faisage est trop profond, il ne sera pas précis et il sera difficile de guider et de contrôler la fraise. C'est pourquoi nous vous recommandons de ne pas couper à une profondeur dépassant 3,2 mm lors d'une passée, quel que soit la taille de la fraise, la durée ou la position de la pièce à usiner.

Pour réaliser un faisage plus profond, il est nécessaire d'effectuer plusieurs passes successives, en abaissant la fraise de 3,2 mm à chaque passage. Pour gagner du temps, effectuez tous les réglages nécessaires pour une profondeur de faisage avant de baisser le berceau pour la nouvelle passée. Vous obtiendrez ainsi une profondeur uniforme lorsque la dernière passée aura été effectuée.

Témoin de mise sous tension

Cet outil est équipé d'un témoin d'alimentation qui s'allume lorsqu'il'outil est branché sur le secteur. Ceci attire votre attention sur le fait que l'outil est sous tension et qu'il se mettra en marche si vous en enforcé l'interruuteur.

Averagement

N'effectuez les réparations qu'en utilisant des pièces détachées identiques. L'utilisation de toute autre pièce détachée représente un danger et peut endommager l'appareil.

Consignes d'ordre général

Evitez d'utiliser des solvants pour nettoyer les parties en plastique. La plupart des plastiques sont susceptibles d'être endommagés par différents types de solvants du commerce. Utilisez un chiffon propre pour essuyer les impuretés, la poussière, etc.

Averagement

Ne laissez jamais du liquide de frein, de l'essence, des produits pétroliers, des huiles pénétrantes, etc. entrer en contact avec les parties en plastique. Ces produits chimiques contiennent des substances qui peuvent endommager, fragiliser ou détruire le plastique.

Les outils électriques utilisés sur des équipements en fibre de verre, des plaques de plâtre, des panneaux de revêtement ont tendance à s'usager plus rapidement et à présenter des défaillances prématurées. Les copeaux et la sciure provenant de ces matériaux sont en effet très abrasifs pour les pièces des outils électriques comme les engrenages, les brosses, les interrupteurs, etc. Par conséquent, l'utilisation prolongée d'un outil sur de la fibre de verre, des panneaux de revêtement, de l'enduit de rebouchage ou du plâtre est fortement déconseillée. Si, toutefois, vous travailliez avec de tels matériaux, nettoyez votre outil de façon régulière au moyen d'un jet d'air.

Portez toujours un masque oculaire ou des lunettes de protection à volets latéraux lorsque vous utilisez l'outil électrique ou lorsque vous soufflez de la poussière. Si l'opération générale des poussières, portez également un masque anti-poussières.

Lubrification

Tous les roulements de cette machine sont suffisamment lubrifiés avec de l'huile de haute qualité pour toute la durée de vie de la machine sous des conditions d'utilisation normales. Par conséquent, aucune lubrification supplémentaire n'est nécessaire.

Veillez à ce que la fraise soit propre et aiguisée pour que le faisage soit rapide et précis. Retirez la poix et la résine accumulée sur la fraise après chaque utilisation.

Lorsque vous aiguisez la fraise, intervenez uniquement sur l'intérieur de l'arête tranchante. N'aiguisez jamais l'extérieur. Assurez-vous lorsque vous aiguisez l'extrémité d'une fraise que vous conservez le même angle de dépouille que celui d'origine.

De la poussière et des copeaux peuvent s'accumuler sur le mandrin : il est donc nécessaire de le nettoyer. Retirez le mandrin et nettoyez-le à l'aide d'un chiffon sec.

Nettoyez la pince de réduction. Ne plongez jamais le mandrin ou l'extrémité de l'arbre dans de l'eau ou dans un solvant. Avant de remettre le mandrin en place, versez une goutte d'huile de moteur à l'intérieur de l'écrou, sur le filtre de l'arbre et sur la pince de réduction. Remettez en place le mandrin sur l'arbre à la main. Ne serrez jamais l'écrou du mandrin s'il n'y a pas de fraise dans le mandrin. Sinon, vous endommagerez le mandrin de façon irréversible.

Protection de l'environnement

Recyclez les matières premières au lieu de les jeter aux ordures ménagères. Pour protéger l'environnement, l'utilis, les accessoires et les emballages doivent être triés.

Symbole

Alerte de Sécurité

V Volts Hz Hertz ~ Courant alternatif W Watts n° Vitesse à vide min⁻¹ Nombre de tours ou de mouvements par minute

Conformité CE

Double isolation

Portez une protection auditive

Portez une protection oculaire

Veuillez lire attentivement le mode d'emploi avant de démarrer la machine.

Les produits électriques hors d'usage ne doivent pas être jetés avec les ordures ménagères. Recyclez-les par l'intermédiaire des structures disponibles. Contactez les autorités locales pour vous renseigner sur les conditions de recyclage.

Alternatif akim

W Watt

n0 Bota hiz

Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date faisant foi sur l'original de la facture établie par le revendeur à l'utilisateur final.

Les déteriorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie, de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc.

En cas de mauvais fonctionnement au cours de la période de garantie, veillez à envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous.

Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.

Le niveau d'émission des vibrations induçé dans cette feuille d'information a été mesuré en concordance avec un test normalisé fourni par EN60745 et peut être utilisé pour comparer un outil à un autre. Il peut être utilisé pour une évaluation préliminaire de l'exposition. Le niveau déclaré d'émission des vibrations s'applique à l'utilisation principale de l'outil. Toutefois, si l'outil est utilisé pour des applications différentes, avec des accessoires divers, ou mal entretenu, l'émission de vibrations peut être différente. Le niveau d'exposition peut être augmenté de façon significative tout au long de la période de travail.

Une estimation du niveau d'exposition aux vibrations doit aussi prendre en compte les périodes où l'outil est arrêté ainsi que les périodes où il fonctionne sans justement travailler. Le niveau d'exposition pendant la durée totale du travail peut en être réduit de façon significative. Prenez en considération les mesures additionnelles de sécurité à prendre pour protéger l'opérateur des effets des vibrations telles que : maintien de l'outil et de ses accessoires, maintien en mains au chaud, organisation du travail.

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: 2006/42/EC, 2006/95/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-17, EN50366 Niveau de bruit [K=3dB(A)]: Lp=94dB(A) Lw=105dB(A) Niveau de vibration [K=1.5m/s²]: ah=3.78m/s²
