NÁVOD NA OBSLUHU ERT1400RV RYOBI

pryžovým ochranným obložením)

nepotebného dev}ného odezku stejné kvality jako je opracovávaný materiál.

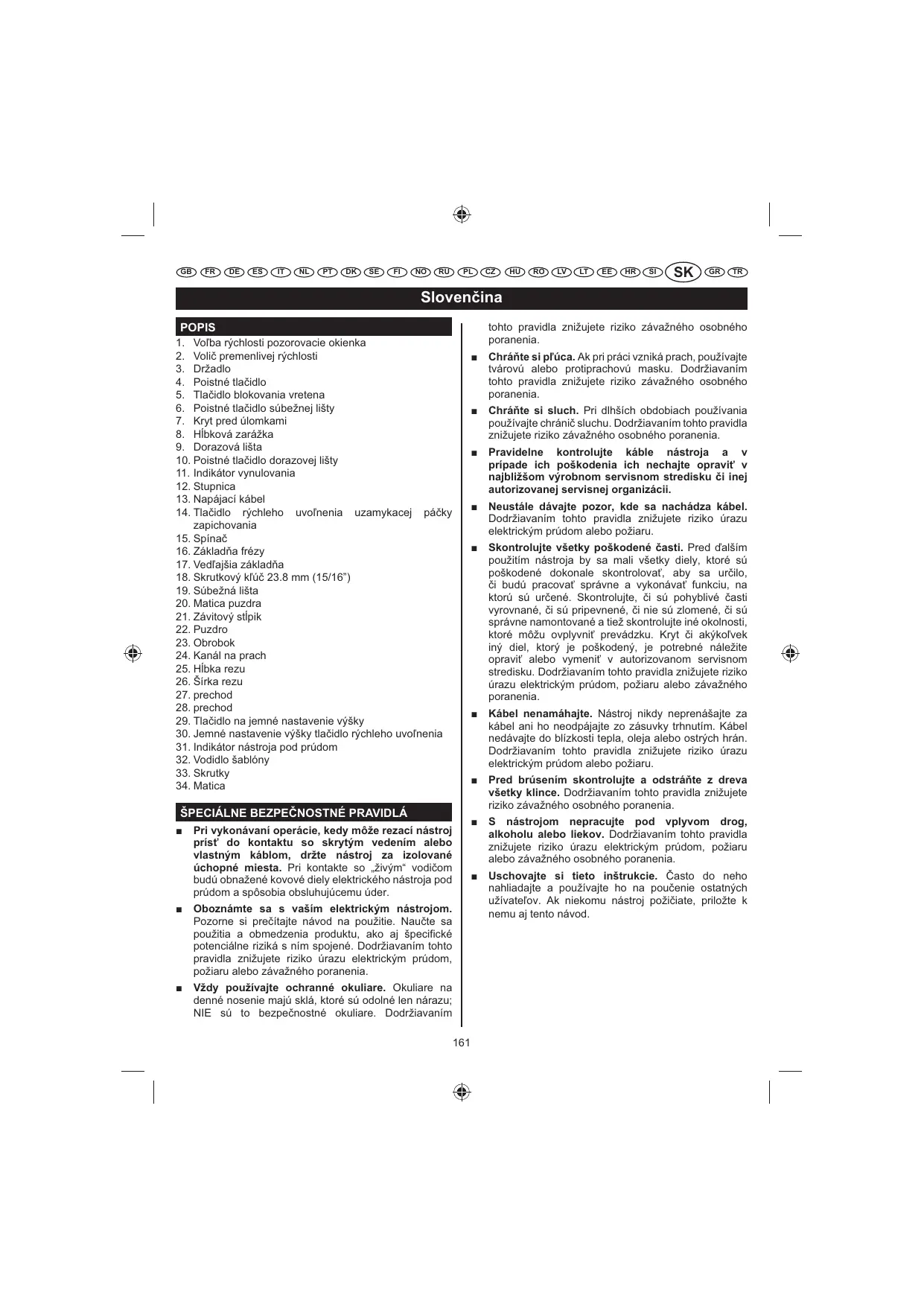

Slovenina POPIS tohto pravidla znižujete riziko závažného osobného poranenia.

1. Voba rýchlosti pozorovacie okienka

6. Poistné tlaidlo súbežnej lišty

14. Tlaidlo rýchleho uvonenia uzamykacej páky

30. Jemné nastavenie výšky tlaidlo rýchleho uvonenia

Pri vykonávaní operácie, kedy môže rezací nástroj prís do kontaktu so skrytým vedením alebo vlastným káblom, držte nástroj za izolované úchopné miesta. Pri kontakte so „živým“ vodiom budú obnažené kovové diely elektrického nástroja pod prúdom a spôsobia obsluhujúcemu úder.

Oboznámte sa s vaším elektrickým nástrojom. Pozorne si preítajte návod na použitie. Naute sa použitia a obmedzenia produktu, ako aj špecifické potenciálne riziká s ním spojené. Dodržiavaním tohto pravidla znižujete riziko úrazu elektrickým prúdom, požiaru alebo závažného poranenia.

Vždy používajte ochranné okuliare. Okuliare na denné nosenie majú sklá, ktoré sú odolné len nárazu; NIE sú to bezpenostné okuliare. Dodržiavaním

Chráte si p"úca. Ak pri práci vzniká prach, používajte tvárovú alebo protiprachovú masku. Dodržiavaním tohto pravidla znižujete riziko závažného osobného poranenia.

Chráte si sluch. Pri dlhších obdobiach používania používajte chráni sluchu. Dodržiavaním tohto pravidla znižujete riziko závažného osobného poranenia.

Pravidelne kontrolujte káble nástroja a v prípade ich poškodenia ich nechajte opravi v najbližšom výrobnom servisnom stredisku i inej autorizovanej servisnej organizácii.

Neustále dávajte pozor, kde sa nachádza kábel. Dodržiavaním tohto pravidla znižujete riziko úrazu elektrickým prúdom alebo požiaru.

Skontrolujte všetky poškodené asti. Pred Óalším použitím nástroja by sa mali všetky diely, ktoré sú poškodené dokonale skontrolovaÎ, aby sa urilo, i budú pracovaÎ správne a vykonávaÎ funkciu, na ktorú sú urené. Skontrolujte, i sú pohyblivé asti vyrovnané, i sú pripevnené, i nie sú zlomené, i sú správne namontované a tiež skontrolujte iné okolnosti, ktoré môžu ovplyvniÎ prevádzku. Kryt i akýkovek iný diel, ktorý je poškodený, je potrebné náležite opraviÎ alebo vymeniÎ v autorizovanom servisnom stredisku. Dodržiavaním tohto pravidla znižujete riziko úrazu elektrickým prúdom, požiaru alebo závažného poranenia.

Kábel nenamáhajte. Nástroj nikdy neprenášajte za kábel ani ho neodpájajte zo zásuvky trhnutím. Kábel nedávajte do blízkosti tepla, oleja alebo ostrých hrán. Dodržiavaním tohto pravidla znižujete riziko úrazu elektrickým prúdom alebo požiaru.

Pred brúsením skontrolujte a odstráte z dreva všetky klince. Dodržiavaním tohto pravidla znižujete riziko závažného osobného poranenia.

S nástrojom nepracujte pod vplyvom drog, alkoholu alebo liekov. Dodržiavaním tohto pravidla znižujete riziko úrazu elektrickým prúdom, požiaru alebo závažného osobného poranenia.

Uschovajte si tieto inštrukcie. asto do neho nahliadajte a používajte ho na pouenie ostatných užívateov. Ak niekomu nástroj požiiate, priložte k nemu aj tento návod.

Slovenina príslušenstva ako vonkajšia doska, tlaidlo nastavenia hbky a rovný vodi. VšestrannosÎ tohto nástroja rozširujú rôzne typy nožov, s valcovými ložiskami aj bez nich. VAROVANIE Niekedy prach vytváraný pri elektrickom leštení, pílení, brúsení, v taní a iných stavebných prácach obsahuje chemické látky, o ktorých je známe, že spôsobujú rakovinu, poruchy plodov i iné reproduktívne poškodenia. Niekoko príkladov takýchto chemických látok: – olovo z náterov na báze olova, – kryštalický kremík z tehál, cementu a iných murárskych produktov, – arzén a chróm z chemicky ošetreného dreva. Riziko pre vás následkom takéhoto vystavenia sa môže líšiÎ v závislosti od toho, ako asto vykonávate tento typ prác. Redukcia vystavenia týmto chemickým látkam:pracujte v dobre vetraných priestoroch a pracujte so schváleným bezpenostným príslušenstvom, ako sú protiprachové masky, ktoré sú špeciálne urené na od˜ltrovanie mikroskopických iastoiek.

Na základÒu frézy bola namontovaný plastový kryt pred úlomkami na ochranu pred odlietajúcim prachom a úlomkami. UpevÒuje sa na predný otvor základne frézy.

TLA$IDLO BLOKOVANIA VRETENA

Blokovanie vretena zaistí vreteno tak, že na uvonenie matice puzdra a výmenu nožov staí jeden kú. Aktivuje sa stlaením tlaidla pri súasnom uvoÒovaní puzdra. POZNÁMKA: NespúšÎajte frézu s aktivovaným blokovaním vretena, alebo ju použite ako brzdu na zastavenie frézy.

Táto fréza má pokroilé elektronické funkcie, ktoré vám pomôžu získaÎ z frézy maximum. Pri volení správnych rýchlostí môžete frézu nastaviÎ poda špeci˜ckých potrieb frézovania. Elektronické funkcie nástroja prinášajú šexibilitu pri nastavovaní rýchlosti motora poda požadovaných pracovných podmienok. Modul elektronického ovládania rýchlosti sníma zaÎaženie vyvíjané na motor a zvyšuje alebo znižuje napätie motora, ím kompenzuje a udržiava požadované otáky za minútu. RýchlosÎ možno nastaviÎ poda približného priemeru noža, ktorý budete používaÎ, a poda tvrdosti rezaného materiálu. Najlepšie rezy sa vykonávajú, keÓ sa nôž vedie cez materiál správnou rýchlosÎou posunu. TECHNICKÉ ÚDAJE Napätie 230 V - 240 V 50 Hz RýchlosÎ bez záÎaže 14000-31500 min-1 Príkon 1400 W Hbka zapichovania 55 mm VekosÎ puzdra 1/4 in or 6 mm or 8 mm netto hmotnosÎ

Pozrite si obrázok 15. Uzamykacia páka zapichovania pôvodnej zaistenej polohe zobrazená

Pozrite si obrázok 16.

FUNKCIE Pozrite si obrázok 17. Táto zapichovacia fréza je všestranný drevoobrábací nástroj, ktorý vám zaistí dlhé roky bezproblémovej prevádzky. Je skonštruovaná pre profesionálov, ale jej jednoduchá obsluha umožÒuje aj amatérom vytváraÎ pekné a presné obrobky. Ako naznauje jej názov, túto zapichovaciu frézu možno používaÎ na vytváranie zapichovacích rezov v obrobkoch, frézovanie drážok, frézovanie hrán, frézovanie kruhov a frézovanie vonou rukou. Ešte všestrannejšia je pri použití odporúaného Vodidlo šablóny možno nasadiÎ na základÒu frézy na presné kopírovanie kriviek i iných zložitých tvarov. Tieto tvary možno jednoducho vyrobiÎ vyrezaním šablóny pomocou lupienkovej pílky. NasaÓte vodidlo na základÒu frézy – odstráÒte dve skrutky pridržiavajúce kanál na odsávanie prachu, vložte vodidlo do preliainy nachádzajúcej sa v základni a znova nasaÓte skrutky. Kanál na odsávanie prachu musí byÎ pri montovaní vodidla nasadený, aby prid žal skrutky. Vodidlo vynieva pod spodnou asÎou základne, o

Slovenina umožÒuje fréze sledovaÎ šablónu, ktorá musí byÎ pevne uchytená k obrobku a pevný prítlak neustále vyvíjaný na frézu zaistí, že okraj vodidla presne sleduje šablónu. Šablóna musí maÎ hrúbku aspoÒ 5 mm, aby mohlo vodidlo prenievaÎ. Šablóna musí taktiež maÎ vôu pre vzdialenosÎ medzi rezacím ostrím vrtáka s vonkajším okrajom vodila šablóny. VAROVANIE Nepokúšajte sa modi˜kovaÎ produkt, alebo vytvoriÎ príslušenstvo, ktoré nie je odporuené pre použitie s týmto produktom. Ignorovanie tohto upozornenia môže viesÎ k nebezpeným podmienkam a následným vážnym zraneniam. ERGONOMICKÝ DIZAJN Dizajn tohto nástroja umožÒuje pohodlnú manipuláciu; je navrhnutý na pohodlné a jednoduché držanie pri používaní v rôznych polohách a rozliných uhloch. NASTAVENIA VAROVANIE

Táto fréza má presný vstavaný elektrický motor. Môže sa pripájaÎ len do elektrickej siete typu špeci˜kovaného na výkonnostnom štítku nástroja, len striedavého prúdu. Nepracujte s týmto nástrojom na jednosmernom prúde (DC). Pokles napätia o viac ako 10 percent spôsobí výpadok napájania a prehriatie. Ak váš nástroj nefunguje pri zapojení do zásuvky, znova skontrolujte napájaciu sieÎ. KeÓ montujete diely, vykonávate úpravy, nasadzujete alebo odstraÒujete nože, alebo keÓ frézu nepoužívate, vždy ju odpojte z napájacej siete. Pri odpojení nástroja zabránite náhodnému spusteniu, ktoré by mohlo spôsobiÎ závažné poranenie.

Pozrite si obrázok 3 - 4.

Dvojitá izolácia je konceptom z bezpenostného hadiska v prípade elektrických nástrojov, ím sa eliminuje potreba obyajného trojvodiového uzemneného napájacieho kábla. Všetky vystavené kovové asti sú odizolované od vnútorných kovových komponentov motora pomocou ochrannej izolácie. Dvojitú izoláciu nie je potrebné uzemniÎ. VAROVANIE e naprave ne boste izkljuili, se ta lahko po nesrei vklopi in povzroi resne poškodbe. UPOZORNENIE Aby nedošlo k poškodeniu vretena alebo blokovania vretena, pred aktivovaním vretena vždy pokajte, kým sa motor úplne nezastaví. VAROVANIE Systém s dvojitou izoláciou je urený na ochranu pred úrazom porušením vnútornej izolácie produktu. Dodržiavajte všetky štandardné bezpenostné opatrenia za úelom prevencie pred úrazom elektrickým prúdom.

2. OdstráÒte kryt pred úlomkami zo základne frézy.

3. Zatlate blokovanie vretena.

4. Položte frézu na pracovný stôl, aby ste mali ahší

prístup k matici puzdra.

5. Umiestnite priložený skrutkový kú cez prednú asÎ

frézy na maticu puzdra a uvonite ju otáaním proti smeru pohybu hodinových ruiiek. Dôležité! Servis produktu s dvojitou izoláciou vyžaduje extrémnu starostlivosÎ a znalosÎ systému a mal by ju vykonávaÎ len kvali˜ kovaný servisný technik. Na úely servisu odporúame vrátiÎ nástroj do najbližšieho autorizovaného servisného strediska na opravu. VAROVANIE Ak vymieÒate nôž ihneÓ po použití, dávajte pozor, aby ste sa rukami ani prstami nedotkli noža ani puzdra. Popálite si ich, lebo poas rezania na nahromadí vea tepla. Vždy použite priložený kú.

6. Po uvonení matice puzdra namontujte nôž. Pri

7. Vsúvajte driek noža, kým driek nevyjde zospodu,

4. Zaistite hbkovú zarážku na správnej výške.

Ak matica puzdra nie je bezpene utiahnutá, puzdro sa môže poas používania oddeliÎ a spôsobiÎ vážne osobné poranenie. Pozrite si obrázok 8 - 9. VAROVANIE Nepoužívajte nože s poddimenzovanými driekmi. Poddimenzované drieky sa správne neutiahnu a mohli by sa vymrštiÎ z nástroja a spôsobiÎ poranenie.

Hbkovú zarážku možno použiÎ na nastavenie troch rôznych hbok.To je užitoné najmä pri hlboké rezy vykonávané po krokoch.

V prípade potreby nastavte všetky tri skrutky.

VOLI$ PREMENLIVEJ RÝCHLOSTI

Pozrite si obrázok 10. Táto fréza má voli premenlivej rýchlosti, ktorý umožÒuje obsluhujúcemu ovládaÎ rýchlostné a momentové limity. Môžete zvoliÎ rýchlosti, ktoré sú najvhodnejšie pre príslušný typ rezu, rezaný materiál a vekosÎ použitého vrtáka. Voli premenlivej rýchlosti umožÒuje nastavovaÎ rýchlosÎ frézy v rozmedzí 14 000 až 31 500 min-1. Ak chcete zvýšiÎ rýchlosÎ a moment frézy, otote voli premenlivej rýchlosti na vyššie nastavenie. Otoením na nižšie nastavenie znížite rýchlosÎ a moment. POZNÁMKA: Ak nechcete používaÎ voli premenlivej rýchlosti, otote ho do najvyššej možnej polohy a jeho funkcia nebude aktívna. Odporúame precviiÎ si funkciu premenlivej rýchlosti na fréze pred namontovaním noža a vykonaním rezov do dreva. VAROVANIE Nepoužívajte nože, ktorých priemer je väší ako otvor v základni frézy. Pri použití takýchto nožov dôjde ku kontaktu so základÒou frézy a poškodeniu noža aj základne. Pri tejto situácii by pripadne mohlo dôjsÎ aj k strate kontroly alebo nastaÎ iné nebezpené stavy, ktoré by mohli zapríiniÎ vážne osobné poranenie.

Pri frézovaní drážky, ktorá je príliš hlboká na bezpené vyrezanie na jeden prechod, sa odporúa vykonaÎ rez v niekokých prechodoch. Správna hbka rezu závisí od niekokých faktorov – výkonu motora frézy, typu použitého noža a druhu frézovaného dreva. ahká fréza s malým výkonom je urená na vytváranie plytkých rezov. Fréza s vysokým menovitým výkonom dokáže bezpene rezaÎ hlbšie. Rezy môžu byÎ hlbšie v mäkkom dreve, ako je biela borovica, v porovnaní s odolným tvrdým drevom, ako je dub alebo javor. Na základe týchto okolností vyberte takú hbku rezu, ktorá motor frézy príliš nezaÎaží. Ak zistíte, že je potrebná nadmerná sila alebo rýchlosÎ motora sa znane zníži, vypnite frézu a zmenšite hbku rezu. Potom vykonajte rez vo dvoch alebo viacerých prechodoch.

INDIKÁTOR VYNULOVANIA

Indikátor vynulovania umožÒuje používaÎ stupnicu umiestnenú na kryte na rýchle zmeny hbky rezu na existujúce nastavenia hbky rezu. Jednoducho vyberte na stupnici referenný bod a posuÒte indikátor vynulovania nahor alebo nadol po stupnici o vzdialenosÎ požadovanú pre novú hbku rezu. Potom zmeÒte polohu dorazovej lišty uvonením poistného tlaidla a nastavovaním dorazovej lišty, kým sa ervená iara na indikátore vynulovania nedostane znova na referenný bod. Tlaidlo pevne utiahnite, aby sa dorazová lišta zaistila v novej polohe. Poloha noža teraz stúpne alebo poklesne o rovnakú vzdialenosÎ, ako bola nastavená dorazová lišta.

NASTAVENIE H#BKY REZU

Pozrite si obrázok 5 - 7.

kontaktu s obrobkom PREVÁDZKA SPÍNA$ Pozrite si obrázok 11. Ak chcete zapnúÎ frézu, stlate uvoÒovacie tlaidlo a

4. Priložte frézu na reznú líniu. Vonkajšia rezacia hrana

noža musí súhlasiÎ s reznou líniou.

5. Bez toho, aby ste pohli frézou, pred utiahnutím

poistného tlaidla tlate lištu k okraju obrobku UPOZORNENIE Odporúame vyskúšaÎ si frézu pred namontovaním noža a vykonaním rezov do dreva.

FRÉZOVANIE VO$NOU RUKOU

Pri práci vonou rukou sa z tejto zapichovacej frézy stáva šexibilný a všestranný nástroj. Táto šexibilita umožÒuje jednoduché vyrývanie znakov, reliéfových sôch a pod. Existujú dve základné techniky pre frézovanie vonou rukou: – Vyrývanie písmen, drážok a vzorov do dreva. – Vyrývanie pozadia pri ponechaní písmen alebo vzorov vystúpených nad povrchom. FRÉZOVANIE Na uahenie obsluhy a udržanie správnej kontroly má táto fréza dve rukoväte, jednu na každej strane základne frézy. Pri použití držte frézu pevne oboma rukami. Pred spustením odpojte frézu a skontrolujte, i je nôž bezpene utiahnutý v matici puzdra a i je správne nastavená hbka rezu. Zapojte frézu do elektrickej siete, zapnite ju a pokajte, kým motor dosiahne plnú rýchlosÎ, potom zapichujte alebo vsúvajte nôž do obrobku. Nedávajte nôž do kontaktu s obrobkom predtým, ako frézu zapnete a necháte ju dosiahnuÎ plnú rýchlosÎ. Pri frézovaní vo"nou rukou odporúame:

1. NakresliÎ alebo rozmiestniÎ vzor na obrobku.

2. ZvoliÎ vhodný nôž.

POZNÁMKA: Jaderník alebo vrták tvaru V sa asto používa na vyrývanie písmen a gravírovanie predmetov. V tacie korunky s jedným ostrím a guové mlyneky sa asto používajú na reliéfne vyrezávanie. Žilkovacie vrtáky sa používajú na vyrezávanie malých spletitých detailov.

3. Vzor vyryte v dvoch alebo viacerých prechodoch.

Vykonajte prvý prechod na 25% požadovanej hbky rezu. Tento postup zaistí lepšiu kontrolu ako aj vodidlo pre nasledujúci prechod.

4. Nevyrývajte hlbšie ako 3,2 mm (1/8”) na jeden prechod

Pri frézovaní krížom cez povrch dosiek nastavte frézu na požadovanú hbku rezu, priložte okraj základne frézy k obrobku a zapnite frézu. Pomaly posúvajte nôž do obrobku pozdž požadovanej línie rezu. VAROVANIE Ak je požadovaná hbka rezu väšia ako možno bezpene vyrezaÎ na jeden prechod, vykonajte rezy v dvoch alebo viacerých prechodoch. Pri frézovaní vo"nou rukou dodržiavajte nasledujúce pokyny:

1. Zvote vhodný nôž, nastavte požadovanú hbku rezu,

dôkladne skontrolujte nastavenie a zaistite obrobok.

2. Vykonajte skúšobný rez na použitom kuse dreva poda

možností z rovnakého obrobku.

3. Odistite uzamykaciu páku zapichovania, aby sa nôž

zdvihol z predvolenej hbky rezu. Umožníte tak tiež zdvihnutie noža vnútri základne frézy.

4. Priložte frézu na obrobok do vzoru, ktorý chcete

5. Pevne uchopte rukoväte a spínaom spustite frézu.

6. Pokajte, kým motor dosiahne plnú rýchlosÎ, potom

8. Zažnite frézovaÎ vzor a pokrauje, až kým nevykonáte

kompletný prechod v tejto hbke rezu. Pri frézovaní rovných rezov naprie kmeÒom uchyÎte rovný okraj k obrobku, aby poslúžil ako vodidlo. Umiestnite rovnú hranu rovnobežne s líniu rezu a vyrovnajte vzdialenosÎ medzi rezacím okrajom noža a základÒou frézy. ZákladÒu frézy držte oproti rovnej hrane a vyryte drážku. Pri frézovaní drážky širšej ako priemer noža upnite rovnú hranu po oboch stranách iar rezu. Umiestnite obe vodidlá rovnobežne s požadovanou líniou rezu a v rovnakých vzdialenostiach od požadovaných okrajov drážky. Ryte pozdž jedného vodidla, potom otote smer a ryte pozdž druhého vodidla. Vyistite všetok zvyšný odpad v strede drážky vonou rukou. MONTÁŽ A NASTAVENIE SÚBEŽNEJ LIŠTY Pozrite si obrázok 12.

1. Vložte súbežnú lištu do otvoru na základni frézy.

2. Na obrobok nakreslite reznú líniu.

3. Po dosiahnutí požadovanej polohy pred použitím

znova aktivujte zámok zapichovania. VAROVANIE Na frézovanie vonou rukou nepoužívajte veké frézovacie vrtáky. Pri použití vekých frézovacích vrtákov pri frézovaní vonou rukou by mohlo dôjsÎ k strate kontroly alebo by mohli vzniknúÎ iné nebezpené stavy, ktoré by mohli zapríiniÎ vážne osobné poranenie. JEMNÉ NASTAVENIE VÝŠKY TLA$IDLO RÝCHLEHO UVO$NENIA Týmto sa deaktivuje jemné nastavenie výšky, o umožní rýchlo vykonaÎ väšie úpravy hbky zapichovania.

1. Ak chcete použiÎ väšie nastavenie výšky noža,

skontrolujte, i je uvonený zámok zapichovania.

2. Stlate tlaidlo rýchleho uvonenia a súasne tlate

frézu do požadovanej výšky.

3. Uvonite tlaidlo, skontrolujte výšku, v prípade potreby

vykonajte jemné úpravy pomocou jemného nastavenia výšky, potom pred použitím znova aktivujte zámok zapichovania.

9. Pre niektoré úlohy môže byÎ potrebných viac rezov

vyžadujúcich zmenu polohy frézy. V takejto situácii uvonite uzamykaciu páku zapichovania, aby sa zdvihol nôž vnútri základne frézy po každom reze, zmeÒte polohu frézy na Óalší rez postupne zapichujte nôž do obrobku, kým dorazová lišta nepríde do kontaktu s hbkovou zarážkou, zaistite uzamykaciu páku zapichovania a pokraujte vo frézovaní.

10. Po dokonení všetkých rezov odistite uzamykaciu

páku zapichovania, zdvihnite nôž vnútri základne frézy, vyberte frézu z obrobku, vypnite frézu a pokajte, kým sa nôž úplne nezastaví.

Ako bolo spomenuté vyššie, hbka rezu je dôležitá, lebo ovplyvÒuje rýchlosÎ posuvu, o má zase vplyv na kvalitu rezu (a tiež na pravdepodobnosÎ poškodenia motora a vrtáka frézy). Pre hlboký rez sa vyžaduje pomalší posun ako pre plytký a pri príliš hlbokom reze budete musieÎ spomaliÎ posuv do takej miery, že vrták už nebude rezaÎ, ale škriabaÎ. Nikdy sa neodporúa vykonávaÎ hlboké rezy. Menšie vrtáky sa ahšie odlomia, pokia sa vystavia príliš vysokému bonému tlaku. Dostatone veký vrták sa nemusí zlomiÎ, ale ak je rez príliš hlboký, môže vznikaÎ drsný rez — a môže byÎ vemi Îažké viesÎ a ovládaÎ vrták poda potreby. Z týchto dôvodov odporúame neprekraovaÎ hbku rezu 3,2 mm (1/8”) v jednom prechode, bez ohadu na vekosÎ vrtáka alebo mäkkosÎ i stav obrobku. Na vytváranie hlbokých rezov je preto potrebné vykonaÎ nevyhnutný poet prechodov pri spustení vrtáka na 3,2 mm (1/8”) pri každom novom prechode. Na ušetrenie asu vykonajte všetky nevyhnutné rezy na jednom nastavení hbky a až potom spustite vrták na Óalší prechod. Tak zaistíte tiež jednotnú hbku po dokonení posledného prechodu.

Priložte frézu na obrobok, priom dbajte na to, aby sa vrták frézy nedotýkal obrobku. Zapnite frézu a pokajte, kým motor dosiahne plnú rýchlosÎ. Zanite rezaÎ, priom postupne vsúvajte nôž do obrobku. VAROVANIE Neustále udržiavajte pevný úchop frézy oboma rukami. V opanom prípade môže dôjsÎ k strate kontroly a následnému závažnému poraneniu. Po dokonení rezu vypnite motor a pokajte, kým sa úplne zastaví.Potom odstráÒte frézu z povrchu obrobku. VAROVANIE Nikdy nevyÎahujte frézu z obrobku a neumiestÒujte ju hore nohami na povrch obrobku, kým sa nôž nezastavil. INDIKÁTOR NÁSTROJA POD PRÚDOM PRIPOJENIE ODSÁVA$A PRACHU. Tento nástroj je vybavený indikátorom zariadenia pod prúdom, ktorý sa rozsvieti, akonáhle pripojíte nástroj do elektrickej siete. Varuje tak používatea, že nástroj je pripojený a po stlaení spínaa sa spustí. Pozrite si obrázok 13. Hadicu odsávaa prachu možno pripojiÎ ku kanálu na odsávanie prachu.

Používa sa na presné ovládanie hbky noža.

i je uvonený zámok zapichovania.

2. Otáaním tlaidla v smere pohybu hodinových ruiiek

nôž zdvíhate, proti smeru pohybu hodinových ruiiek ho spúšÎate. ÚDRŽBA VAROVANIE Pri servise používajte len identické náhradné diely. Použitím iných dielov riskujete poškodenie zariadenia.

Vyhýbajte sa použitiu rozpúšÎadiel pri istení plastových astí. Väšina plastov je náchylná na poškodenie vplyvom rôznych druhov komerných rozpúšÎadiel. Na odstránenie špiny, uhlíkového prachu a pod. použite isté tkaniny. puzdra kvapnite motorový olej do vnútra matice, na závity hriadea a na zúženie na hriadeli. Znova nasaÓte súpravu puzdra na hriade len rukou. Nikdy neuÎahujte maticu puzdra bez vrtáka vloženého v puzdre. Inak by mohlo dôjsÎ k trvalému poškodeniu puzdra.

OCHRANA ŽIVOTNÉHO PROSTREDIA

VAROVANIE Nikdy nedovote kontaktu plastových dielov s brzdovou kvapalinou, benzínom, minerálnym olejom, agresívnym mazivami atÓ. Obsahujú chemikálie, ktoré môžu poškodiÎ,oslabiÎ alebo zniiÎ plasty. Surové materiály recyklujte, namiesto toho, aby ste ich zlikvidovali ako odpad. Stroj, príslušenstvo a obaly by sa mali triedene recyklovaÎ spôsobom šetrným k životnému prostrediu. Elektrické nástroje používané na sklolaminátové materiály, obkladové dosky, tmelové zmesi alebo sadru podliehajú rýchlejšiemu opotrebeniu a možnej predasnej poruche, lebo úlomky a brusivo sklolaminátu sú pre ložiská, kefky, komutátory a pod. vysoko abrazívne. Zato vam ne priporoamo, da to orodje uporabljate dolgo asa na materialih te vrste. Ak však predsa budete pracovaÎ a takýmito materiálmi, je mimoriadne dôležité pravidelne nástroj istiÎ ofukovaním pomocou prúdu vzduchu. ZNA$KY Výstražná znaka

min-1 Pri práci s mechanickým nástrojom alebo ofukovaní prachu vždy používajte ochranné okuliare alebo ochranné okuliare s bonými chránimi. Ak pri práci vzniká prach, používajte aj protiprachovú masku. Volty Hertz Striedavý prúd Watty RýchlosÎ bez záÎaže Otáky alebo striedanie za minútu CE konformita Dvojitá izolácia MAZANIE Všetky ložiská v nástroji sa mažú dostatoným množstvom mazadla s vysokou kvalitou, kvôli dlhej životnosti jednotky za normálnych prevádzkových podmienok. Pretonie je potrebné žiadne Óalšie mazanie. Noste ochranu sluchu Noste ochranu zraku NÔŽ Rýchlejšie a presnejšie výsledky dosiahnete, keÓ budete nože udržiavaÎ v istote a naostrené. Po každom použití odstráÒte z nožov nahromadený decht a živicu. Pri ostrení nožov ostrite len vnútro rezacieho ostria. Nikdy nebrúste vonkajší priemer. Pri ostrení konca noža dbajte na vybrúsenie uhla chrbta noža poda pôvodného výbrusu. Pred zapnutím zariadenia si prosím preítajte inštrukcie Opotrebované elektrické zariadenia by ste nemali odhadzovaÎ do domového odpadu. Prosíme o recykláciu ak je možné. Kontaktujte miestne úrady, alebo predajcu pre viac informácií ohadom ekologického spracovania. PUZDRO Na puzdre sa môžu obas zhromažÓovaÎ prach a triesky, takže bude nevyhnuté puzdro vyistiÎ. Za týmto úelom vyberte súpravu puzdra a utrite ju istou suchou tkaninou. Rovnakým spôsobom vyistite zúženie na hriadeli. Nikdy neponárajte puzdro alebo koniec hriadea do rozpúšÎadla alebo do vody. Pred opätovným nasadením súpravy

Tento produkt prichádza so zárukou na chyby v materiáli a spracovaní v džke 24 mesiacov od dátumu kúpy, alebo dodania. Chyby spôsobené normálnym opotrebovaním, nedovolenou / nesprávnou údržbou / narábaním, alebo preÎažením, sú z tejto záruky vylúené podobne ako príslušenstvo ako batériové lánky, epele a hrotov atÓ. V prípade poruchy v období záruky, prineste prosím NEROZOBRANÝ s dokladom o kúpe vášmu predajcovi, alebo do najbližšieho servisného centra Ryobi. Vaše zákonné práva ohadom poškodeného výrobku nie sú ovplyvnené touto zárukou.
