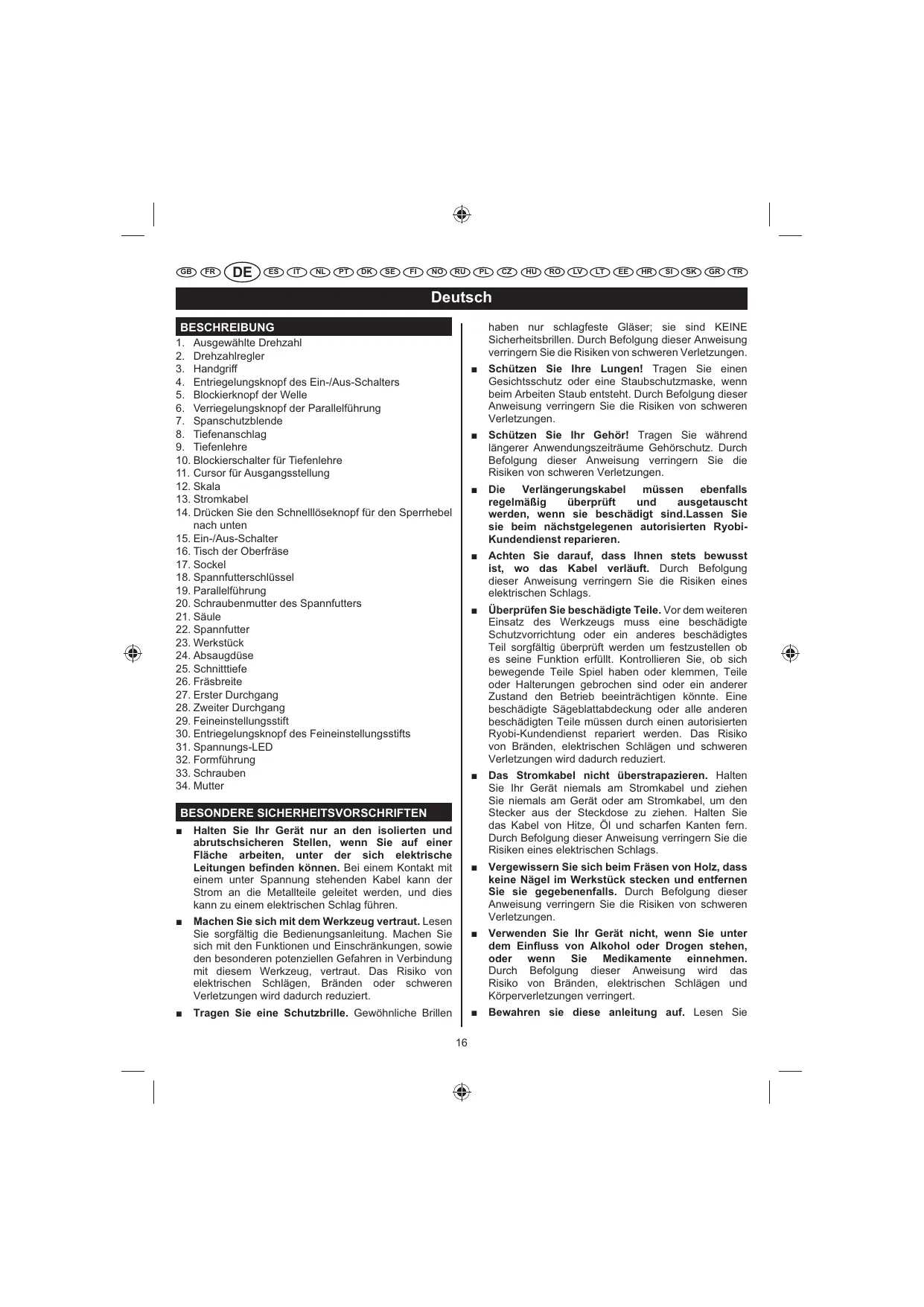

BEDIENUNGSANLEITUNG ERT1400RV RYOBI

1. Ausgewählte Drehzahl
2. Drehzahlregler
3. Handgriff
4. Entriegelungsknopf des Ein-/Aus-Schalters
5. Blockierkopf der Welle
6. Verriegelungsknopf der Parallelführung
7. Spanschutzblende
8. Tiefenanschlag
9. Tiefenlehre
10. Blockierschalter für Tiefenlehre
11. Cursor für Ausgangsstellung
12. Skala
13. Stromkabel
14. Drucken Sie den Schnelllöseknopf für den Sperrhebel nach unten
15. Ein-/Aus-Schalter
16. Tisch der Oberprüse
17. Sockel
18. Spannfurterschlüssel
19. Parallelführung
20. Schraubenmutter des Spannfurters
21. Säule
22. Spannfutter
23. Werkstück
24. Absaugduse
25. Schnitttiefe
26. Fräsbreite
27. Erster Durchgang
28. Zweiter Durchgang
29. Feineinstellungenstift
30. Entriegelungsknopf des Feineinstellungsstifts
31. Spannungs-LED
32. Formführung
33. Schrauben
34. Mutter

BESONDERE SICHERHEITSVORSCHRIFTEN

• Halten Sie Ihr Gerät nur an den isolierten und abrutschsicheren Stellen, wenn Sie auf einer Flüche arbeiten, unter der sich elektrische Leitungen befinden können. Bei einem Kontakt mit einem unter Spannung stehenden Kabel kann der Strom an die Metallteile geleitet werden, und dies kann zu einem elektrischen Schlag führen.
• Machen Sie sich mit dem Werkzeug vertraut. Lesen Sie sorgfältig die Bedienungsanleitung. Machen Sie sich mit den Funktionen und Einschränkungen, sowie den besonderen potenziellen Gefahren in Verbindung mit thisem Werkzeug, vertraut. Das Risiko von elektrischen Schlagen, Branden oder schweren Verletzungen wird dadurch reduziert.
  Tragen Sie eine Schutzbrille. Gewöhnliche Brillen

haben nur schlagfeste Glaser; sie sind KEINE Sicherheitsbrillen. Durch Befolgung dieser Anweisung verringern Sie die Risiken von schweren Verletzungen.

Schützen Sie ihre Lungen! Tragen Sie einen Geschitsschutz oder eine Staubschutzmaske, wenn beim Arbeiteten Staub entstehen. Durch Befolgung dieser Anweisung verringn Sie die Risiken von schweren Verletzungen.
Schützen Sie Ihr Gehö! Tragen Sie während längerer Anwendungszteräume Gehorschutz. Durch Befolgung dieser Anweisung verringern Sie die Risiken von schweren Verletzungen.
Die Verlängerungskabel mussen ebenfals regelmäß überprüft und ausgetauscht werden, wenn sie beschädigt sind.Lassen Sie sie beim nachstgelegenen autorisierten Ryobi-Kundendienst reparieren.
- Achten Sie darauf, dass Ihrn stets bewusst ist, wo das Kabel verlauf. Durch Befolgung dieser Anweisung verringem Sie die Risiken eines elektrischen Schlags.
Überprüfen Sie beschädigte Teile. Vor dem weiteren Einsatz des Werkzeugs muss eine beschädigte Schutzvorrlichtung oder ein anderes beschädiges Teil sorgfältig überprüft werden um festzustellen ob es seine Funktion erfüllt. Kontrollieren Sie, ob sich bewegende Teile Spiel haben oder klemmen, Teile oder Halterungen gabrochen sind oder ein anderer Zustand den Betrieb beeinträchtigen können. Eine beschädigte Sägeblattabdeckung oder alle anderen beschädigten Teile müssen durch einen autorisierten Ryobi-Kundendienst repariert werden. Das Risiko von Bränden, elektrischen Schlagen und schweren Verletzungen wird dadurch reduziert.
Das Stromkabel nicht über strapazieren. Halten Sie Ihr Gerät niemals am Stromkabel und ziehen Sie niemals am Gerät oder am Stromkabel, um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Hitze, Öl und scharfen Kanten fern. Durch Befolgung dieser Anweisung verringn Sie die Risiken eines elektrischen Schlags.
Vergewissern Sie sich beim Fräsen von Holz, dass keine Nägel im Werkstück stecken und entfernen Sie sie gegebenenfalls. Durch Befolgung dieser Anweisung verringern Sie die Risiken von schweren Verletzungen.
- Verwenden Sie Ihr Gerät nicht, wenn Sie unter dem Einfluss von Alkohol oder Drogen stehen, oder wenn Sie Medikamente einnehmen. Durch Befolgung dieser Anweisung wird das Risiko von Bränden, elektrischen Schlägen und Körperverletzungen verringgert.
Bewahren sie diese anleitung auf. Lesen Sie

Deutsch

sie regelmäßig nach und verwenden Sie sie zur Einweisung anderer Anwender. Sollen Sie thises Werkzeug{jemandem leihen,geben Sie dieser Person auch diese Anleitung.

WARNING

Bestimmte Staubarten, die durch Schleifen, Sagen, Abschreiben, Bohren und andere Tätigkeiten im Hausbau entstehen können, enthalten chemische Produkte, die möglicherweise krebserrend sind und zu angeborenen Anomalien oder Fruchtbarkeitsproblemen führen können.

Die folgende(Liste enthalt einige Beispiele für diese chemischen Produkte:

• Blei, in Farben auf Bleibasis,
• kristallisiertes Siliziumdioxid, das in einigen Zementarten, Ziegeln und anderen Mauerprodukten enthalten ist,
• Arsen und Chrom in bestimmten chemisch gehandelten Holzarten.

Die mit diesen Produkten verbundenen Risiken variieren je nach Häufigkeit dieser Art von Arbeitmen. Um die Risiken einer Belastung durch diese Produkte zu reduzieren, sollen den Sie in einer gut belufteten Umgebung arbeiten und zugelassene Schutzausrücktungen verwenden, wie z. B. spezifische Staubschutzmasken, um die mikroskopischen Partikel zu filtern.

TECHNISCHE DATEN

Elektrische Spannung	230 V - 240 V ~ 50 Hz
Leerlaufdrehzahl	14000-31500 min-1
Leistung	1400 W
Lauf des Geräterumpfs	55 mm
Durchmesser des	1/4 in or 6 mm or 8 mm
Nettogewicht	4.3 kg

ANWENDUNGSBEREICHE

Verwenden Sie Ihr Gerät nur für die unter aufgeführten Anwendungen:

• Nuten, Abgleichen, Durchführung von Freihandformen und andere Holzarbeiten.
  Abschreiben, Falzen, Nuten und Fransen von Schwalbenschwänzen in Holz.
• Abgleichen bei Stabplatten.

PRODUKTMERKMALE

Ohre Oberfrase ist ein vielseitiges und leistungsfähiges Gerät für Holzarbeiten. Sie können das Gerät jahrelang sicher verwenden. Diese für Fachleute konzipierte, aber einfach zu verwendende Oberfrase erhögt es auch Nichtfachleuten, prazise und qualitativ hochwertige Arbeitsen zu erzielen. Mit ihrer Oberfrase können Sie im Eintauchverfahren fräsen, falzen, abgleichen, Kreise fräsen oder Freihand-Fräsarbeiten durchführren.

Ihr Gerät wird noch vielseitiger, wenn Sie es mit den empfohlenen Zubehörteilen verbinden, wie z. B. dem Tisch der Oberprüse, dem Stift für Feineinstellung oder der parallelen Schnittführung. Die Vielfalt der Frasentypen mit oder ohne Verbindung mit Kugellagern, die als Führung dienen, ermöglicht noch vielfälligere Einsatzmöglichkeiten.

SPANSCHUTZBLENDE

Eine Plastikblende, die sich auf dem Tisch ihrer Oberfräse befindet, schützt Sie vor Staub und Spanen. Sie ist so konzipiert, dass Sie in die Kerbe vorne am Tisch der Oberfräse eingesetzt werden kann.

SPINDELVERRIEGELUNGSKNOPF

Mit dem Knopf für die Spindelblockierung kann die Spindel fixiert werden, ohne dass ein Schlüssel erforderlich ist. Drücken Sie den Knopf für Spindelblockierung, um das Spannfutter halten zu konnen.

BITTE BEACHTEN: Schalten Sie ihre Oberfräse nicht ein, wenn der Knopf für Spindelblockierung gedrück ist und verwenden Sie die Spindelblockierung nicht als Bremse zum Anhalten der Oberfräse.

VARIABLE GESCHWINDIGKEIT

Ohne Oberfräse ist mit einem elektronischen Drehzahlregler ausgestattet, so dass Sie Ihr Gerät optimal nutzen können. Über diesen Regler können Sie einfach die Drehzahl wahren, die für den Typ der Frasarbeit, die Sie ausführten möchten, geeignet ist.

Die Elektronikfunktion Ihres Werkzeugs bietet die Flexibilität, die Motorgeschwindigkeit auf die erforderlichen Arbeitsbedingungen einzustellen. Das elektronische System des Reglers misst die auf den Motor ausgeübt Last und erhöht oder verringert die Motorleistung, so dass die Drehzahl konstant bleibt. Die Drehzahl kann davon je nach Durchmesser der verwendeten Fälle und Härte des Werkstücks eingestellt werden. Zur Ausführung von Qualität-Frasarbeiten muss die Fälle mit der richtigen Drehzahl in das Werkstück eindringen.

Eintauch-sperrhebel nach einer verlangerten verwendung

Siehe Abbildung 15.

Deutsch

Eintauch-sperrhebel in der ursprünglichen sperrposition

Siehe Abbildung 16.

FORMFÜRUNG

Siehe Abbildung 17.

Die Formführung kann am Tisch der Oberfräse befestigt werden, um Kurven und andere komplexe Formen prazise duplacieren zu konnen. Mit einer Stichsäge konnen Sie auf einfache Weise eine Vorlage des gewünschten Motifs erzielen. Befestigen Sie die Führung am Tisch der Oberfräse, indem Sie die beiden Schrauben entfernen, die die Absaugduse halten. Setzen Sie die Führung anschließend auf die hierfür vorgesehene Tischrille, setzen Sie die Absaugduse wieder ein und befestigen Sie diese Montage mithilfe der beiden Schrauben.

Die Führung muss geringfugig unter dem Tisch Herausragen, damit die Oberfräse den Konturen der Vorlage folgen kann.Befestigen Sie die Vorlage fest am Werkstück und üben Sie einen konstanten Druck auf die Oberfräse aus, so dass der Rand der Führung der Vorlage einwandfrei folgt.

Die Vorlage muss eine Dicke von mindestens 5mm haben, damit die Führung unter dem Tisch herausragen kann. Es muss außer dem ausreichend Platz zwischen der schneidenden Kante des Frasers und dem äußerten Rand der Vorlage vorhanden sein.

ERGONOMIE

Dieses Gerat wurde für eine einfache Handhabung konzipiert, bietet einen hohen Benutzungskomfort und kann einfach gehalten werden, wenn Sie in verschiedenen Positionen und mit verschiedene Winkeln arbeiten.

ELEKTRISCHE VERBINDUNG

Ohne Oberfrase ist mit einem professionellen integrierten Motor ausgestattet. Die Oberfrase muss an eine Netzestockdose angeschlossen werden, deren Spannung den auf dem Typenschild des Geräts angegebenen Werten (nur Wechselstrom) entspricht. Betreiben Sie these Produkte nicht mit Gleichstrom (DC). Ein Spanningsabfall von über 10% kann zu einer Überhitzung des Motors und einer Leistungsverminderung führen.

Falls Ihr Werkzeug nicht Funktioniert, nachdem sie es an eine Steckdose angeschlossen haben, überprüfen Sie die Stromversorgung.

DOPPELISOLIERUNG

Doppelisolierung ist ein Sicherheitskonzept in elektrisch betriebenen Werkzeugen, das die Notwendigkeit eines üblichen dreiagrigen, geerdeten Stromkabels überfl üssig macht. Sümmtliche freiliegenden Metalteile werden von den internen Metallkomponenten des Motors durch eine

Schutzisolierung abgeschirmt. Doppeltsolierte Produkte mussen nicht geerdet werden.

WARNING

Das Doppelisolierungssystem soll den Anwender vor einem Stromschlag aufgrund eines Defektsn andern internen Isolierung des Produktuschutzen. Zur Vermeidung von elektrischen Schlagen mussen alle normalerweise üblichen Sicherheitsvorkehrungen getroffen werden.

A Wichtig!

Die Wartung eines Geräts mit Doppelisolierung erfordert äußerte Sorgfalt und Systemkennnisse und sollen derur durch einen qualifi zierten Servicetechniker durchgefuhrt werden. Wir empfehlen Ihnen, Ihr Gerät zur Ausführung von Reparaturen zum nachstgelegenuten autorisierten Ryobi-Kundendienst zu bringen.

WARNING

Versuchen Sie nicht,这点 Werkzeug zu verändern oder mit Zubehör zu verwenden, das nicht zur Verwendung mit thisem Werkzeug empfohlen ist. Solche Veränderungen oder Modifikationen stellen eine missbrächliche Verwendung dar und können gefährliche Arbeitsbedingungen schaffen, die möglicherweise zu schweren Verletzungen führen.

EINSTELLUNGEN

WARNING

Während der Montage von Teilen, dem Durchführung von Einstellungen, dem Einsetzen oder Entfernen von Fräsern oder während Sie sie nicht verwenden, dar die Oberfräse niemals mit der Netzsteckdose verbunden sein. Dadurch, dass das Werkzeug vom Stromkreis getrennt wird, wird ein unbeabsichtigtes Einsatzalten, das schwere Verletzungen verursachen konne, verhindert.

MONTAGE DES FRÄSERS

Siehe Abbildung 3 - 4.

1. Stecken Sie das Werkzeug aus.

Deutsch

WARNING

Wenn der Netzstecker der Schleifmaschine nicht abgezogen wird, kann es zu einem unbeabsichtigten Einsatzalten des Geratskommen und dies kann schwere Körperverletzungen herbeiführen.

ACHTUNG

Um das Sperrsystem der Spindel nicht zu beschädigen, sollen den Sie stets warten, bis der Motor vollständig zum Stillstand gekommen ist, bevor Sie den Sperrknopf der Spindel eindrücken.

1. Entfernen Sie die Spanschutzblende vom Tisch der Oberfrase.
2. Drucken Sie den Sperrknopf der Welle ein.
3. Stellen Sie die Oberfräse auf den Werktisch, um einen einfahren Zugang zur Schraubenmutter des Spannffutters zu gewährleisten.
4. Setzen Sie über die Vorderseite der Oberprüse den im Lieferumfang enthaltenen Schlüssel auf die Spannmutter und drehen Sieihn nach links, um die Mutter zu losen.

WARNING

Wenn Sie einen Fraser kurz nach der Verwendung der Oberfrase auswechseln, dürfen Sie den Fraser oder das Spannfutter nicht berühren. Sie konnen sich verbrennen, Denn diese Teile werden beim Fräsen erwartet. Verwendten Sie stets den im Lieferumfang enthaltenen Schlüssel.

1. Nachdem Sie die Schraubenmutter des Spannffutters gelost haben, schieben Sie den Fraser in das Spannffutter. Der verwendete Fraser muss einfach vom Spannffutter gelost werden konnen, wenn die Schraubenmutter des Spannffutters gelost wird.
2. Setzen Sie das Ende des Fräser in das Spannffutter ein und achten Sie darauf, dass das Ende um 1,6 mm über das Spannffutter hinausragt, um bei einem Erwärmen des Fräseres eine Dehnung zu erfördlichen.
3. Ziehen Sie die Schraubenmutter des Spannutters fest an.
4. Geben Sie den Sperrknopf der Spindel frei.
5. Setzen Sie die Spanschutzblende wieder ein.

WARNING

Wenn die Schraubenmutter des Spanffutters nicht fest angezogen ist, kann sich der Fraser bei einer Verwendung der Oberfrasse losen und schwere Körperverletzungen verursachen.

WARNING

Verwenden Sie keine Fräser mit einem zu kleinen Durchmesser. Ein Fräser mit einem zu einzelnen Durchmesser kann nicht korrekt eingespannt werden und kann wegrsvpritzen und schwere Körpersverlätzungen verursachen.

WARNING

Verwenden Sie keine Fräser, deren Durchmesser größ als der Durchmesser des Lochs auf dem Tisch der Oberprüse ist. Diese Fräser wurden den Tisch beim Fräsen berühren und diese wurde zugleich den Fräser und den Tisch beschädigten. Die Verwendung dieser Art von Fräsern kann außerdem dazu führen, dass Sie die Kontrolle über die Oberprüse verlieren und dadurch können gefährliche Situationen auftreten, die zu schweren Körperverletzungen führen können.

SCHNITTTIEFE

Wenn die Nut, die Sie fräsen zu tief ist und nicht problemlos in einem Durchgang durchgeführt werden kann, empfehl't es sich, in mehreren Durchgängen zu arbeiten.

Die Tiefe einer Frasoperation hängt von mehreren Faktoren ab:Motorleistung der Oberprüse, Typ des zu verwendeten Frasers und Holztyp. Eine auf eine schwache Leistung eingestellte Oberprüse möglichst es, Frasarbeiten mit geringer Tiefe auszuführen.

Eine auf eine hohe Leistung eingestellte Oberfräse erfolglicht die sichere Ausführung von tiefen Frasarbeiten. Die Frasarbeiten können in weichem Holz (wie Kiefer) tiefer sein als in hartem Holz (wie Eiche oder Ahorn). Wahlen Sie unter Berücksichtigung dieser Faktoren eine Frästiefe aus, bei der der Motor der Oberfräse nicht überbeansprucht wird. Wenn eine höhere Leistung erforderlich ist oder wenn Sie feststellen, dass sich die Motordrehzahl deutlich verringer, schalten Sie die Oberfräse aus und verringn Sie die Frästiefe.

Führn Sie die Frasarbeit anschließlich in zwei oder mehreren Durchgängen durch.

EINSTELLUNG DER FRÄSTIEIFE

Siehe Abbildung 5 - 7.

1. Losen Sie den Blockierschalter der Tiefenlehre.
2. Lösen Sie den Eintauch-Sperrhebel, indem Sieihn auf Position stellen.
3. Senken Sie den Geräterumpf ab, bis der Fraser das Werkstück berührt.
4. Stellen Sie den Tiefenanschlag auf die gewünschte Höhe.
5. Verwenden Sie die Skala, um eine prazise Einstellung der Frästiefe zu erzielen.

Deutsch

Die Frästiefe entspricht dem Abstand zwischen der Tiefenlehre und dem Tiefenanschlag.

1. Ziehen Sie den Blockierhebel der Lehre erneut an, um die Lehre fest auf die gewünschte Einstellung zu setzen.

TIEFENANSCHLAG

Siehe Abbildung 8 - 9.

• Der Tiefenanschlag kann zur Einstellung von drei verschieden Tiefen verwendet werden. Dies istalanders for tiefe Schnitte nutzlich, die in mehreren Durchgangen durchgefuhrt werden müssen.
• Verwenden Sie bei Bedarf die drei möglichen Einstellhohen.

DREHZAHLREGLER

Siehe Abbildung 10.

Ohne Oberfrase ist mit einem elektronischen Drehzahlregler ausgestattet, der die Steuerung und Einstellung der Drehzahl und des Drehmotions der Oberfrase ermittelgt. Dadurch konnen Sie die Drehzahl auswahlen, die fur die durchzuführende Frasarbeit, das zu bearbeitende Holz und die Große der verwendeten Fransen geeignet ist.

Der elektronische Drehzahlregler ist mit einer sechsstufigen Skala ausgestattet, über die Sie die Drehzahl zwischen 14,000 und 31,500 U./Min. einstellen konnen. Um die Drehzahl und das Drehmoment ihrer Oberprüse zu erhöhen, stellen Sie den Schalter auf eine hohe Drehzahl. Um die Drehzahl und das Drehmoment zu senken, stellen Sie den Schalter auf eine niedrige Drehzahl.

BITTE BEAchteN: Wenn Sie den elektronischen Drehzahlregler nicht verwenden können, stellen Sieihn auf die hochste Drehzahl.Dadurch wird er deaktiviert.

Wir empfehlen Ihnen, sich mit dem elektronischen Drehzahlregler ihrer Oberfrase vertraut zu machen, bevor Sie einen Fraser installmenten und Frasarbeiten in das Holz durchführten.

CURSOR FÜR AUSGANGSSTELLUNG

Mit dem Cursor für Ausgangsstellung können Sie eine Skala am Gehäuse der Oberfräse verwenden, über die Sie Frästiefe schnell ändern können. Wahlen Sie einzahmen Referenzpunkt auf der Skala aus und schiben Sie den Cursor für Ausgangsstellung nach oben oder unten, umihn auf die gewünschte Frästiefe zu stellen. Ändern Sie anschließend die Position der Tiefenlehre, indem Sie den Blockierhebel der Lehre losen und die Lehre so einstellen, dass die rote Markierung auf dem Cursor für Ausgangsstellung mit dem gewählten Referenzpunkt ausgerichtet ist. Ziehen Sie den Blockierhebel der Lehre

fest an, um die Lehre fest auf die gewünschte Einstellung zu setzen. Der Fraser wird dann auf die mit der Tiefenlehre eingestellte Position gesetzt.

BETREB

EIN-/AUS-SCHALTER

Siehe Abbildung 11.

Drücken Sie zum Einsatzen der Oberprüse auf den Entriegelungsknopf des Ein-/Aus-Schalters und drücken Sie anschließend den Ein-/Aus-Schalter ein. Geben Sie zum Anhalten der Oberprüse den Schalter frei.

ACHTUNG

Wir empfehlen Ihnen, sich mit ihrer Oberfräse vertraut zu machen, bevort Sie einen Fraser installieren und Frasarbeiten in das Holz durchfuhren.

FRÄSEN

Für einen hochstmöglichen Verwendungskomfort und eine gute Beherrschung Ihres Geräts ist ihre Oberprüse mit zwei Griffen ausgestattet, die sich an den Seiten des Geräts befinden. Halten Sie ihre Oberprüse bei der Verwendung fest mit beiden Händen.

Vergewissem Sie sich vor der Verwendung ihrer Oberfräse, dass sie nicht an das Stromnetz angeschlossen ist, die Fräse fest in der Schraubenmutter des Spanffutters eingespannt ist und die Frästiefe eingestellt ist.

Schließen Sie die Oberfräse anschließend an das Stromnetz an, schalten Sie sie ein und warten Sie, bis der Motor seine maximale Drehzahl erreicht hat. Lassen Sie den Fraser dann in das Werkstück eindringen. Der Fraser darf das Werkstück vor dem Einschalten der Oberfräse und Erreichen der maximalen Motordrehzahl nicht berühren.

NUTEN

Wenn Sie Bretter quer fräsen, stellen Sie die Oberfräse auf die gewünschte Frästiefe, legen den Rand des Tisches am Werkstück und an schalten die Oberfräse ein. Lassen Sie den Fräser vorsichtig in das Werkstück eindringen, indem Sie der Fräslinie folgen.

WARNING

Wenn die Frästiefe zu groß ist und der Fräsvorgang nicht sichere in einem Durchgang durchgeführt werden kann, müssen Sie mehrere Durchgänge ausführten.

Deutsch

Beim Ausführren von geraden Fräsvorgängen befestigen Sie mithilfe einer Schraubzwinge ein Lineal am Werkstück. Setzen Sie das Lineal parallel an der Fräslmie an und justieren Sie den Abstand zwischen der schneidenden Kante des Frärsers und dem Tischrand. Halten Sie den Frästisch gegen das Lineal und führen Sie die Nut aus.

Wenn Sie eine Nut fräsen, die größter als der Fraser-Durchmesser ist, befestigen Sie zwei Lineale am Werkstück, indem Sie mit einer Schraubzwinge an jeder Seite der Fraslinie ein Lineal befestigen.

Setzen Sie die beiden Lineale parallel zur gewünschten Fräslinie an und halten Sie sie in gleichem Abstand von den Rändern der auszuführenden Nut. Fräsen Sie an einem der Lineale entlang und fräsen Sie anschließend in umgekehrter Richtung am anderen Lineal entlang. Entfernen Sie die Spane, die sich möglicherweise in der Mitte der Nut ansammeln, von Hand.

MONTAGE UND EINSTELLUNG DER PARALLELFUHRUNG

Siehe Abbildung 12.

1. Setzen Sie die Parallelführung in die LÖcher des Tisches der Oberprüse ein.
2. Zeichnen Sie eine Fräslinie auf das Werkstück.
3. Senken Sie den Geräterumpf ab, bis der Fräser das Werkstück berührt.
4. Positionieren Sie die Oberprüse auf der Fräslinie. Die schneidende Außenkante des Frärsers muss mit der Fräslinie ausgerichtet sein.
5. Vor dem Einschalten der Oberfräse legen Sie die Parallelführung am Rand des Werkstücks an und ziehen die Verregelung der Parallelführung wieder an.

FREIHAND-FRASEN

Ohre Oberfrase wird zu einem vielseitigen Gerät, wenn Sie es freihandig verwenden. Dadurch können Sie einfach Zeichen, Reliefmuster usw. fräsen. Für das Freihand-Fräsen gibt es zwei grundlegende Techniken:

• Fräsen von Buchstaben, Nuten und Motiven in das Holz;
  Ausfriesen des Hintergrunds, so dass die Buchstaben oder das Motiv im Relief erschinen.

Beachten Sie beim Freihand-Fräsen die folgenden Vorschriften:

1. Zeichnen Sie das Motiv auf das Werkstück.
2. Wahlen Sie einen geeigneten Fraser aus.

BITTE BEAHTEN: Die Fraser für LÖcher oder die Fraser mit V-Nut werden in der Regel zum Fräsen von Buchstaben und Gravitieren auf Objekte verwendet. Die Nutenfraser und die Kugelfraser werden in der Regel verwendet, um Reliefprofile auszuführen. Die Rippenfraser werden oft zum Gravitieren von komplexen Details von kleiner Höhe

verwendet.

1. Fräsen Sie das Motiv in mehreren Durchgängen. Führn Sie einen ersten Durchgang in 25% der gewünschten Frästiefe durch. Dadurch konnen Sie den Frasvorgang better kontrollieren und erzielen eine Vorlage für den zweiten Durchgang.
2. Führn Sie keinen Fräsvorgang durch, dessen Tiefe über 3,2 mm pro Durchgang oder Fräsvorgang liegt.

Beachten Sie beim Freihand-Fräsen die folgenden Vorschriften:

1. Wahlen Sie einen geeigneten Fräser aus, stellen Sie die Frästiefe ein, prüfen Sie die Einstellungen und fixieren Sie das Werkstoff.
2. Führn Sie einen Test in ein Holzabfallstück durch, das (wenn möglich) vom Werkstück stammt.
3. Entsperren Sie den Eintauch-Sperrhebel, um die Einstellung der Frästiefe zu ändern. Dadurch besteht Sie den Fräser von der Basis der Oberfräse an.
4. Setzen Sie die Oberprüse am Werkstück an dem zu fräsenden Motiv an.
5. Halten Sie das Gerät fest an den Griffen und drücken Sie auf den Freigabeknopf des Ein-/Aus-Schalters, um die Oberfräse einzuschalten.
6. Warten Sie, bis der Motor seine maximale Drehzahl erreicht hat und lassen Sie den Fräser langsam in das Werkstück eindringen, bis die Tiefenlehre den Tiefenanschlag berührt.
7. Sperren Sie den Eintauch-Sperrhebel, um die Tiefeneinstellung zu erhalten.
8. Beginnen Sie, das Motiv zu fräsen und fahren Sie fort, bis ein Durchgang in der eingestallenten Frästie ausgeführht ist.

WARNING

Verwenden Sie zum Freihandfräsen keine große Fräsen. Sie können die Kontrolle über Ihr Gerät verlieren oder es konnen gefährliche Situationen auftreten, die zu schweren Körperverletzungen führen konnen.

1. Zur Ausführung einer besonderen Frasarbeit konnen mehrere Durchgänge erforderlich sein, bei denen die Oberfräse≦edes Mal neu eingestellt werden muss. Entsperren Sie in thisem Fall den Eintauch-Sperrhebel, um nach jedem Durchgang den Fraser vom Sockel abzuheiten, positionieren Sie die Oberfräse dann fur den nachsten Durchgang und halten Sie den Fraser langsam in das Werkstück eindringen, bis die Tiefenlehre den Tiefenanschlag berührt, sperren Sie den Eintauchhebel und fahren Sie mit dem Friesen fort.
2. Nachdem alle Durchgänge abgeschlossen sind,

Deutsch

entsperren Sie den Hebel, haben den Gerätrumpf an, entfernen die Oberfräse vom Werkstück, schalten das Gerät aus und warten, bis der Fräser vollständig zum Stillstand gekommen ist.

ABGLEICHEN

Positionieren Sie den Geräterumpf über dem Werkstück und vergewissem Sie sich, dass der Fraser das Werkstück nicht berührt. Schalten Sie die Oberfrase ein und warten Sie, bis der Motor seine Höchstdrehzahl erreicht hat. Beginnen Sie mit dem Fransen, indem Sie den Fraser langsam in das Werkstück eindringen halten.

WARNING

Achten Sie darauf, dass Sie die Oberfräse stets fest mit beiden Handen halten. Dadurch vermeiden Sie, dass Sie die Kontrolle über Ihr Gerat verlieren und schwere Körperverletzungen verursacht werden.

Nach Abschluss der Frasarbeit schalten Sie die Oberprüase aus und warten Sie, bis der Motor vollkommen zum Stillstand gekommen ist, bevor Sie die Oberprüase von der Arbeitsfläche entfernen.

WARNING

Entfermen Sie die Oberfräse niemals vom Werkstück und stellen Sie sie niemals umgekehrt auf die Arbeitsfläche, bevor der Fraser vollkommen zum Stillstand gekommen ist.

MONTAGE DER STAUBABSAUGDUSE

Siehe Abbildung 13.

Die Staubabsaugduse kann mit einem Staubsaugerhr verbunden werden.

FEINEINSTELLUNGSSTIFT

Dieser Stift ermittelicht es, die Höhe des Frärsers(PRZISE einzustellen.

1. Um den Feineinstellungstift verwenden zu können, müssen Sie sich vergewissern, dass der Eintauch-Sperrhebel entsprrt ist.
2. Drehen Sie den Stift nach rechts, um den Fräser abzuheben, oder nach links, umihn zu senken.
3. Wenn Sie gewünschte Höhe erreicht haben, stellen Sie den Eintauch-Sperrhebel erneut auf die Sperrposition,BCM, vor Sie die Oberfrase verwenden.

ENTRIEGELUNGSKNOPF DES FEINEINSTELLUNGSTIFTS

Über diesen Knopf kann der Feineinstellungsstift entriegelt und schnell freiigegeben werden.

1. Um den Feineinstellungsstift freigeben zu konnen, müssen Sie sich vergewissern, dass der Eintauch-Sperrehebel entspert ist.
2. Drucken Sie auf den Entregelungsknopf des Feineinstellungstiftes und senken sie gleichzeitig den Geräterumpf auf die gewünschte Höhe ab.
3. Geben Sie den Knopf frei und prufen Sie die Höhe. Korrigieren Sie die Einstellung gegebenenfalls mithilfe des Feineinstellungsstiftes und positionieren Sie anschließend den Eintauch-Sperrhebel erneut, bevor Sie die Oberfrase verwenden.

SCHNITTTIEFE

Wie oben beschreiben ist die Frästiefe wichtig, Denn sie wirkt sich auf die Eindringsgeschwindigkeit des Frärsers und damit auf die Frasqualität aus (die Risiken einer Beschädigung des Motors und des Frärsers hangen ebenfals von der Frästiefe ab). Bei einer tiefen Frasarbeit müssen Sie möglicherweise die Eindringsgeschwindigkeit soweit verlangsamen, dass der Fraser nicht mehr schneidet, sondern das Werkstück zerfasert.

Es wird nicht empfohlen, tiefe Frasarbeiten auszuführen. Die keinen Fraser brechenicht, wenn Sie einem zu großen seitlichen Druck ausgesetzt sind. Ein Fraser mit ausreichender Breite bricht möglicherweise nicht, aber bei einer zu tiefen Frasoperation ist er nicht mehr prazise und es ist schwierig, den Fraser zu führen und zu kontrollieren. Daher empfehlen wir, eine Tiefe von über 3,2 mm nicht in einem Durchgang zu schneiden, unabhängig von der Höhe des Frasers, der Härte oder Position des Werkstücks.

Zur Ausführung einer tieferen Frasarbeit ist es erforderlich, in mehreren aufeinander folgenden Durchgangen zu arbeiten, indem der Fräser bei jedem Durchgang um 3,2 mm abgesenktd wird. Um Zeit zu sparen, sollen den Sie alle erforderlichen Einstellungen für die Frästiefe durchführren, bevör Sie den Geräterumpf für einen neuen Durchgang absenken. Dadurch erzielen Sie nach Abschluss des letzten Durchgangs eine einheitliche Tiefe.

SPANNUNGS-LED

Ihr Werkzeug ist mit einer Spannings-LED ausgestattet, die leuchtet, wenn das Gerät an das Stromnetz angeschlossen wird. Das warnt den Benutzer, dass das Werkzeug angeschlossen ist und in Betrieb gesetzt wird, wenn der Schalter betätig wird.

Deutsch

WARTUNG UND PFLEGE

WARNING

Verwenden Sie für die Wartung nur Originalersatzteile. Die Verwendung anderer Teile kann gefährlich sein oder eine Beschädigung des Produkts verursachen.

ALLGEMEINE ANWEISUNGEN

Vermeiden Sie beim Reinigen der Plastekte den Einsatz von Lösungsmitteln. Die meisten Kunststoffe sind anfällig gegen die verschiedene Arten von weiteren Lösungsmitteln. Verwendten Sie einen sauberen Lappen für die Reinigung von Verschmutzungen, Karbonstaub usw.

WARNING

Lassen Sie niemals Bremsflüssigkeiten, Benzin, Produkte auf Erdölbasis, Penetrieröle usw. mit den Plastikteilen in Kontakt geraten. Diese chemischen Produkte enthalten Substanzen, die den Kunststoff beschädigen, schwächen oder zerstörden konnen.

Elektrische Geräte, die an Glasfasernaterial, Gipsplatten und Verkleidungsplatten verwendet werden, haben die Tendenz schneller abzunutzen und vorzeitig Defekte aufzuweisen. Die Späne und Sägespane von diesen Materialien haben für die Teile von elektrischen Geräten, wie Zahnräder, Bürsten, Schalter usw. eine sehr abrasive Wirkung. Von einer längeren Verwendung eines Geräts an Glasfaser, Verkleidungsplatten, Spachtelmasse oder Gips wird daherr dingend abgeraten. Wenn Sie dennoch mit diesen Materialien arbeiten, müssen Sie Ihr Gerät regelmäß mit einem Luftstrahl reinigen.

A WARNING

Tragen Sie beim Arbeiten mit motorbetriebenen Werkzeugen oder beim Wegblasen von Staub immer eine Schutzbrille mit Seitenchutz. Tragen sie außerdem bei staubigen Arbeiten eine Atemschutzmaske.

ÖLEN

Alle Lagerelemente in thisem Werkzeug sind mit genug qualitativ hochwertigem Schmiermittelt für die gesamte Lebensdauer unter normalen Betriebsbedingungen geöl. Es ist davon keine zusätzliche Schmierung erforderlich.

FRASER

Achten Sie darauf, dass der Fraser stets sauber und geschlossen ist, um einechnelte und prazise Frasarbeit zu gewährleisten. Entfernen Sie das am Fraser angesammelte Holzpech und Harz nach jeder

Verwendung.

Schleifen Sie den Fraser ausschließlich an der Innenseite der schneidenden Kanten. Schleifen Sie niemals an der Außenseite. Vergewisern Sie sich beim Schleifen des Endes eines Frasers, dass Sie den ursprünglichen Freiwinkel einhalten.

SPANNFUTTER

Im Spanffutter können sich Staub und Späne ansammeln. Es ist davon erforderlich, das Spanffutter zu reinigen. Entfernen Sie das Spanffutter und reinigen Sie es mit einem trockenen Lappen.

Reinigen Sie den Spannffutter-Adapter. Tauchen Sie das Spannffutter oder das Ende der Spindel niemals in Wasser oder in ein Lösungsmittel ein. Geben Sie vor dem erneuten Einsetzen des Spannffutters einen Tropfen Motorl in die Schraubenmutter, auf das Spindelgewinde und den Spannffutter-Adapter. Setzen Sie das Spannffutter von Hand auf die Spindel auf. Ziehen Sie die Schraubenmutter des Spannffutters niemals an, wenn kein Fraser im Spannffutter enthalten ist. Anderfalls riskieren Sie eine irreversible Beschädigung des Spannffutters.

UMWELTSCHUTZ

Recycleln Sie die Rohstoffe anstatt sie in die Haushaltsabfälle zu geben. Zum Schutz der Umwelt müssen das Gerät, die Zubehörteile und die Verpackungen getrennt entsorgt werden.

SYMBOL

Sicherheitswannung

V Volt

Hz Hertz

Wechselstrom

W Watt

n o Leerlaufdrehzahl

min-1 Anzahl Umdrehungen oder Bewegungen pro Minute

CE-Konformitat

Doppelisolierung

Gehorschutz tragen

Deutsch

Augenschutz tragen

Bitte lessen Sie die Anweisungen sorgfältig, bevor Sie das Gerä einschalten.

Elektrische Geräte sollenn nicht mit dem übrigen Müll entsorgt werden.itte entsorgen Sie diese an den entspruchenden Entsorgungsstellen. Wenden Sie sich an die örtliche Behörde oder ihren Handlcr, um Auskunft über die Entsorgung zu erhalten.

Espanol

DESCRIPCION

ZIJGELEIDER INSTALLEREN EN AFSTELLEN

Zie afbeelding 12.

Lässpak für instickning iursprungligt spärlänge

Se bild 16.

SCHABLON

Se bild 17.

KNAPP FÖR UPPLÅSNING AV JUSTERSTÄNGEN

REGULI DE ORDIN GENERAL

Evitati实用性 solventilior atunci cand curatati piesele din plastic.

Majoritatea materialeor plastice pot fi deteriorate de diferite tipuri de solventi commerciali. Utilizati o capa curata pentru a curata murdarile, praful etc.

A AVERTISMENT

Elementele din plastic nu trebuie sa intro niciodata in contact cu lichid de frană, benzina, produse petroliere, uliuri etc. Aceste produsechimice contin substanté care pot afecta, slabi Saudistruge plasticu.

GARANTIE-BEDINGUNGEN

Für alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäufer für den Endbenutzer ausgestehen Originalrechnung.

Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung auftretend, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörteile wie Batterien, Glübimen, Sägeblätter, Ansatzstücke, Beutel usw.

Senden Sie das Produkt im Fall eines Defekts innerhalb des Garantiezeitraumes in NICTZ ZERLEGTEM Zustand zusammen mit dem Kaufnachweis an ihren Handler oder Ihr nachstes Ryobi-Kundendienstzentrum zurück.

These Garantie hat keine Auswirkungen auf ihre gesetzlichen Rechte in Bezug auf beherrhafte Produkte.

ES

Der in thisem Informationsblatt genannde Schwingungsgabel wurde entsprechend dem standardisierten Test von EN60745 gemessen und kann benutzten werden um das Werkzeug mit anderen zu verteilchen. Er kann benutzten werden, um eine vorausgehende Einschätzung der Exposition durchzuführen. Der genannde Schwingungsgabel repreSENTiert den Haupteinsatzbereich des Werkzeugs. Jedoch kann das Werkzeug für verschiedene Einsatzbereiche benutzten werden. Mit entsprechenden Zusatzgeräten oder bei schlechter Wartung kann der Schwingungsgabel entsprechend sein. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant erhort werden.

Eine Einschätzung der Exposition zu Schwungungen solle auch die Zeiten wenn das Werkzeug ausgeschäfte ist, oder wenn es angescheltet aber nicht in Betrieb ist, in Betracht siehen. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant reduziert werden. Identifizieren Sie zusätzliche Sicherheitsmaßnahmen um die Bedienungsperson vor den Effekten der Schwungungen zu schulten, wie zum Beispiel: Das Werkzeug und Zusatzgerate warten, Höhe warmthalien und Organisation der Arbeitszeiten.

ES

ADVERTENCIA

KONFORMITÄTSERKLÄRUNG

Wir erklaen in alleinier Verantwortung, dass diese Produkte mit den folgenden Normen oder normativen Dokumenten über-einsimmt: 2006/42/EC, 2006/95/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-17, EN50366 Gerauschpegel [K=3dB(A)]; Lp=94dB(A) Lw=105dB(A) Vibrationsgrad [K=1.5m/s]; ah=3.78m/s²
