MODE D'EMPLOI HC 260 C METABO

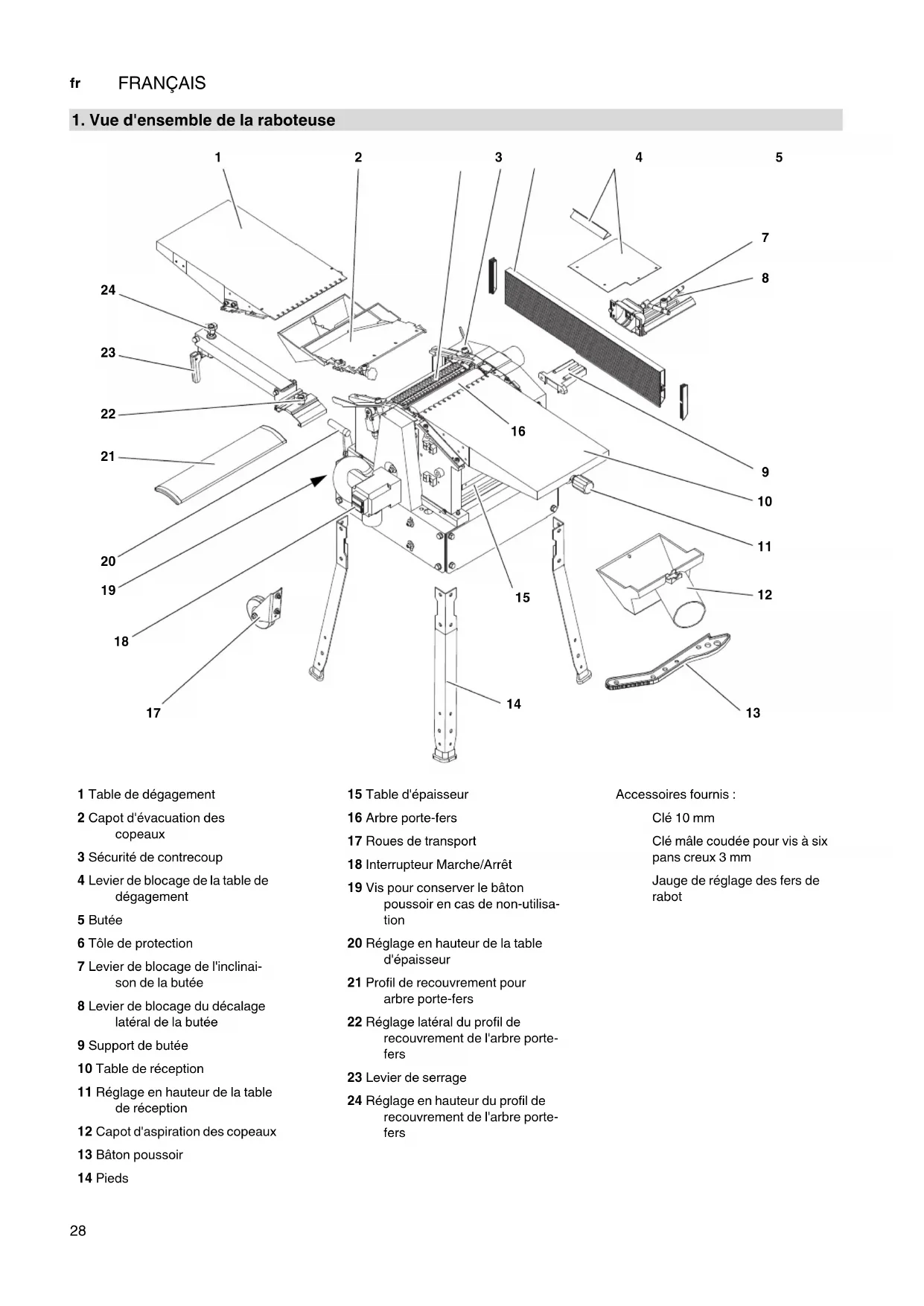

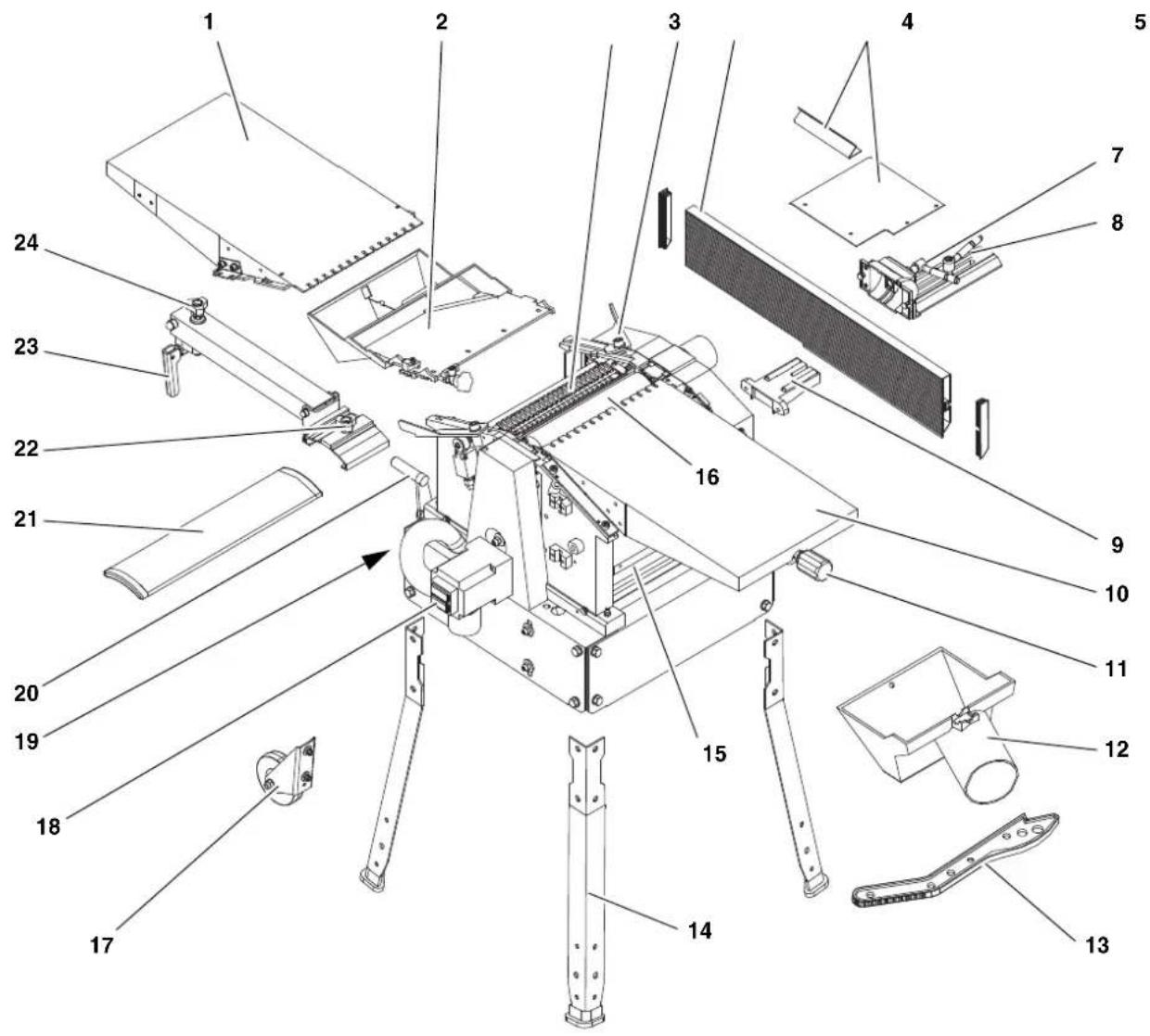

1. Vue d'ensemble de la raboteuse

1 Table de dégagement 2 Capot d'évacuation des copeaux 3 Sécurité de contrecoup 4 Levier de blocage de la table de dégagement 5 Butée 6 Tôle de protection 7 Levier de blocage de l'inclinaison de la butée 8 Levier de blocage du décalage latéral de la butée 9 Support de butée 10 Table de réception 11 Réglage en hauteur de la table de réception 12 Capot d'aspiration des copeaux 13 Bâton poussoir 14 Pieds
15 Table d'épaisseur 16 Arbre porte-fers 17 Roues de transport 18 Interrupteur Marche/Arrêt 19 Vis pour conserver le bâton poussoir en cas de non-utilisation 20 Réglement en hauteur de la table d'épaisseur 21 Profil de recouvrement pour arbre porte-fers 22 Réglage latéral du profil de recouvrement de l'arbre porte-fers 23 Levier de serrage 24 Réglage en hauteur du profil de recouvrement de l'arbre porte-fers
Accessoires fournis :
Clé 10 mm
Clé male coudeée pour vis à six pans creux 3 mm
Jauge de réglage des fers de rabot
Sommaire
- Vue d'ensemble de la raboteuse 2. À lire en premier!
- Sécurité 3.1 Utilisation conforme 3.2 Consignes générales de sécurité 3.3 Symboles sur l'appareil 3.4 Dispositifs de sécurité
- Éléments de commande
- Montage
5.1 Retrait des sécurités de transport 5.2 Montage des pieds 5.3 Montage de la table de réception 5.4 Montage du réglage en hauteur de la table d'épaissieur 5.5 Montage du capot d'évacuation des copeaux 5.6 Montage de la butée 5.7 Raccordement au secteur 6. Manipulation 6.1 Mode de dressage 6.2 Dressage de pièces 6.3 Mode d'usinage de l'épaisseur 6.4 Usinage de l'épaisseur 7. Maintenance 7.1 Démontage et montage des fers de rabot 7.2 Entretien de l'engrenage d'avance 7.3 Tension de la courroie de l'entraînement principal 7.4 Nettoyage et entretien de la machine 7.5 Transport de la machine 7.6 Stockage de la machine 7.7 Tableau d'entretien 8. Réparations 9. Protection de l'environnement 10. Problèmes et pannes 11. Accessoires dispensables 12. Caractéristiques techniques
2. À lire en premier!
La présente notice d'utilisation a été conçue de manière à vous permettre de travailler avec votre appareil sans délamination et en toute sécurité. Voici donc quelques conseils pour la lecture de la présente notice d'utilisation :
Veuillez lire cette notice d'utilisation en entier avant la mise en route. Tenez particulièrement compte des consignes de sécurité. La présente notice d'utilisation s'adresse à des personnes ayant
des connaissances techniques de base dans le maniement d'appareils du même type que celui-ci. Si vous n'avez pas d'expérience avec ce genre d'appareils, il est recommandé de demander l'aide de personnes expérimentées. - Conservez toute la documentation fournie avec cet appareil pour pouvoir vous y référer en cas de nécessité. Conservez la preuve d'achat pour un éventuel retour sous garantie. Au cas où vous devriez prêter ou revendre votre appareil, remettez-le ensemble avec toute sa documentation d'accompagnement. Le fabricant décline toute responsabilité pour des dommages consécutifs au non-respect des générales instructions d'utilisation.
Les informations qui figurent dans ces instructions d'utilisation sont signalées comme suit :

Danger! Risque de dommages corporels ou d'atteinte à l'environnement.

Risque d'électrocution! Risque de dommages corporels causés par l'électricité.

Risque de happement! Risque de dommages corporels causés par happement de parties du corps ou de vêtements.

Attention! Risque de dégâts matériels.

Remarque: Informations complémentaires.
- Les chiffres des illustrations (1, 2, 3,...)
désignent des pièces détachées; - sont attribués dans l'ordre; se rapportent aux chiffres correspondants entre parenthèses (1), (2), (3)... dans le texte adjacent.
- Lorsqu'une manipulation doit être effectuée dans un ordre précis, les instructions sont numérotées.
- Les consignes pouvant être effectuées dans n'importe quel ordre sont identifiées par un point.
- Les enumerations sont signalées par un tiret. Les énumérations sont signalées par un tiret.
3.1 Utilisation conforme
L'appareil est prévu pour les travaux de dressage et d'usinage de l'épaisseur sur bois massif. Il convient de respecter les dimensions prescrites pour les pièces à travailler (voir "Caractéristiques techniques").
Les travaux suivants ne doivent pas être réalisés avec cet appareil :
travaux de pose (à savoir tout travail qui ne porte pas sur toute la longueur de la pièce), - rapportage des creux, tenons ou ouvertures, - rapportage du bois fortement courbé qui ne rentre pas suffisamment en contact avec une table de réception et centrale.
Toute autre utilisation est considérée comme contraire aux prescriptions. Une utilisation contraire aux prescriptions, des modifications apportées à l'appareil ou l'emploi de pièces qui n'ont ni été contrôlées ni approuvées par le constructeur peuvent entraîner des dommages imprévisibles!
3.2 Consignes générales de sécurité
Une raboteuse est un outil dangereux qui peut causer de graves blessures en cas d'inattention.

Attention!
Lors de l'utilisation d'appareils électriques, les mesures de sécurité suivantes sont à respecter pour éviter tout risque de choc électrique, de blessures ou d'incendie.
- Respectez les consignes de sécurité suivantes en utilisant cet appareil afin d'éliminer tout risque de dommage corporel ou matériel.
- Respectez les instructions de sécurité spécifiques à chaque chapitre.
- Respectez également, le cas échéant, les directives légales ou les prescriptions en matière de prévention des accidents relatives au maniement des raboteuses.

Dangers généraux!
- Veillez à maintenir le lieu de travail en ordre - un poste de travail non rangé est susceptible de provoquer des accidents.
- z pas l'appareil si vous n'êtes pas concentré.
- N'utilisez pas l'appareil si vous étés sous l'emprise de l'alcool, de drogues ou de médicaments. Tenez compte des influences sur l'environnement. Veillez à un éclairage correct.
- Évitez d'adopter une position du corps inconfortable. Choisissez une posture stable de manière à garder constamment votre équilibre.
- Pour les pièces longues, utilisez des portepièces adaptés pour étayer les pièces à usiner. Réglez les portepièces à une hauteur appropriée.
- N'utilisez pas l'appareil en présence de liquides ou de gaz inflammables.
- Cet appareil ne doit être mis en service et utilisé que par des personnes habituées à manipuler des raboteuses et ayant conscience des dangers liés à l'utilisation de ce type de matériel. Les mineurs sont uniquement autorisés à se servir de l'appareil dans le cadre d'une formation professionnelle et sous le contrôle d'un instructeur.
- Les personnes non concernées par les opérations, notamment les enfants, doivent être tenues à distance de la zone de danger. Ne laissez aucune autre personne toucher l'appareil ou le câble d'alimentation lorsque l'appareil est en marche.
- Ne surchargez pas l'appareil; n'utilisez cet appareil que dans la plage de puissance indiquée dans les caractéristiques techniques.
- Ne rabotez jamais à une profondeur supérieure à 1/8" (3 mm).
- Mettez l'appareil hors service lorsque vous ne vous en servez pas.

Dangers dus à l'électricité!
- N'exposez pas l'appareil à la pluie. N'utilisez pas cet appareil dans un environnement humide ou mouillé. Lors du travail avec l'appareil, évitez tout contact corporel avec des pièces reliées à la terre (p. ex. radiateurs, tuyaux, cuisinières, réfrigérateurs).
- N'utilisez pas le cordon d'alimentation à d'autres fins que celles pour lesquelles il a été conçu.
- Contrôler régulièrement le cordon d'alimentation de l'appareil et, en cas de dépréciation, le faire remplacer par un technicien qualifié.
- Contrôlez régulièrement les câbles prolongateurs et remplacez-les en cas de dépréciation.
- En plein air, utilisez uniquement des rallonges qui sont homologuées et identifié

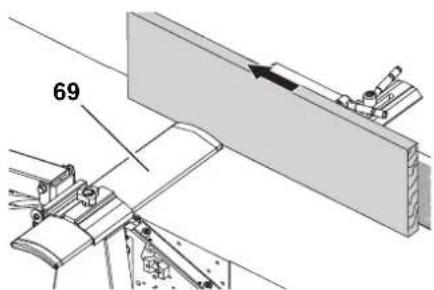

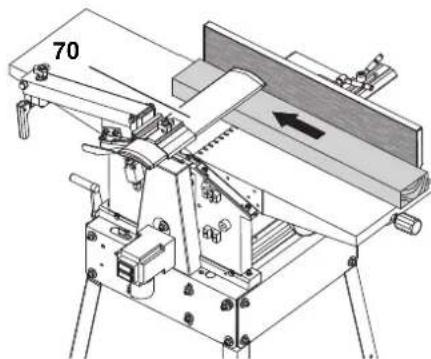

Risque de coupure en cas de contact avec l'arbre porte-fers en rotation!
- Gardez toujours une distance suffisante par rapport à l'arbre porte-fers.
Utilisez eventuellement des dispositifs de guidage appropriés. - Pendant le fonctionnement de l'appareil, maintenez une distance suffisante avec les composants en mouvement. - Ne touchez jamais le dispositif d'aspiration de la sciure ou le capot de l'arbre porte-fers en cours d'utilisation.
- Pour empêcher une mise en marche intempestive de la machine, éteignez-la toujours:
- après une coupure de courant,
- avant de débrancher ou de brancher la fiche.
- Ne mettez pas l'appareil en marche si les dispositifs de sécurité ne sont pas installés.
- Attendez que l'arbre portes-fers soit immobile pour retirer les éventuels morceaux coincés dans l'appareil ou les petites découpures de pièces, les restes de bois etc. qui se trouvent dans la zone de travail.

De l'arbre porte-fers même immobile!
Pour changer les fers de rabot, portez des gants. - Conservez les fers de rabot de manière à ce que personne ne risque de s'y blesser.

Veillez à ce qu'aucune partie du corps ni aucun objet ne puisse être happé avec la pièce en cours de travail. Ne portez pas de cravate, de gants ou de vêtements aux manches larges. Si vous avez les cheveux longs, il est obligatoire de porter un filet à cheveux.
- Ne rabotez jamais des pièces qui comportent
des cordes, des lacets, des rubans, des câbles ou des fils.
Risque de contrecoup (la pièce est saisie par l'arbre porte-fers et catapultée vers l'utilisateur) !
- Ne travaillez avec la machine que si la sécurité de contrecoup fonctionne correctement.
- N'utilise que des fers de rabot bien affués. Les fers émoussés peuvent se bloquer à la surface de la pièce.
- Ne coincez pas les pièces.
- En cas de doute, vérifie que les pièces à usiner ne contiennent pas de corps étrangers (p. ex. des clous ou des vis).
- Ne rabotez jamais plusieurs pièces à la fois. Il y a risque d'accident si des pièces sont saisies de manière incontrôlée par l'arbre porte-fers.
- Retirez les petites découverts de pièces, les restes de bois etc. de la zone de travail - l'arbre porte-fers doit, pour ce faire, être immobile et la fiche débranchée.
- Avant de mettre en marche la scie (p. ex. après des travaux de maintenance), vérifie qu'il ne reste aucun outil de montage ni aucune pièce détachée dans l'appareil.

Protection individuelle insuffisante!
- Portez des protège-oreilles.
- Porter des lunettes de protection.
- Portez un masque antipoussières.
- Portez des vêtements de travail adaptés.
- Le port de chaussures antidérapantes est recommandé pour les travaux en extérieur.

Risques liés aux sciures de bois!
- Certaines sciures de bois (bois de chêne, de hêtre ou de frène, p. ex.) sont cancérigènes en cas d'inhalation. Utilisez dans la mesure du possible un dispositif d'aspiration. Le dispositif d'aspiration doit être conforme aux valeurs indiquées dans les caractéristiques techniques.
- Limitez au minimum la quantité de sciures de bois sur le lieu de travail :
- éliminez les dépôts de scuire de bois dans la zone de travail (ne pas souffler!). remédiez aux fuites au niveau du dispositif d'aspiration;
- Veillez à une bonne ventilation.
DANGER en cas de modifications apportées à l'appareil ou d'utilisation de pièces qui n'ont été ni contrôlées ni approuvées par le fabricant!
Montez l'appareil en respectant scrupuleusement les présentes instructions.
N'utilisez que des pièces de rechange agréées par le fabricant. C'est vrai en particulier des dispositifs de sécurité (pour les références de commande, voir la liste des pièces de rechange).
- Ne modifiez pas les pièces de l'appareil.
Risque lié à un défaut de l'appareil!
- Veuillez entretenir l'appareil et les accessoires avec soin. Respectez les consignes de maintenance.
- Vérifiez si l'appareil n'est pas endommagé avant chaque utilisation.
Avant de réutiliser l'appareil, le bon fonctionnement des dispositifs de sécurité, des dispositifs de protection ou des pièces légèrement endommagées doit être contrôlé. Assurez-vous que les pièces mobiles fonctionnent correctement et ne se bloquent pas. Toutes les pièces doivent être correctement installées et répondre à toutes les conditions afin d'assurer un fonctionnement parfait de l'appareil.
- N'utilisez jamais l'appareil lorsque le cordon d'alimentation est endommagé. Risque d'électrocution. Faites immédiatement réparer un cordon d'alimentation endommagé par un électricien.
- Les dispositifs de protection ou les pièces endommagées doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé et agréé. Faites remplacer les interrupteurs défectueux par un atelier de service après-vente. N'utilisez pas cet appareil lorsqu'il interrupteur ne permet pas de mettre en marche et d'arrêter l'appareil.
- Maintenez les poignées sèches et exempts d'huile et de graisse.
Risque lié à des pièces ou à des parties de pièces à usiner qui bloquent!
En cas de blocage :
- Mettre la machine hors tension.
- Retirez la fiche de la prise.
- Porter des gants.
- Éliminer le blocage avec un outil approprié.

Danger!
Le non-respect des avertissements suivants peut conduire à des blessures graves ou des dommages matériels.

Lire les instructions d'utilisation.

Gardez tous une distance suffisante par rapport à l'arbre porte-fers.
Pendant le fonctionnement de l'appareil, maintenez une distance suffisante avec les composants en mouvement.

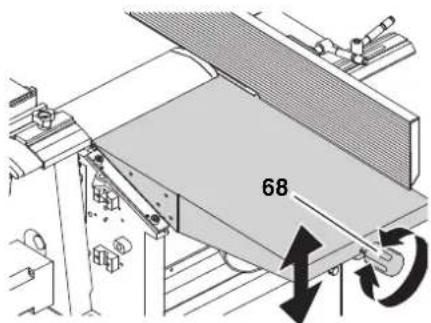

Réglage en hauteur de la table de rabotage.

Tenir compte du chap. 7.4 «Nettoyage et entretien de la machine»!

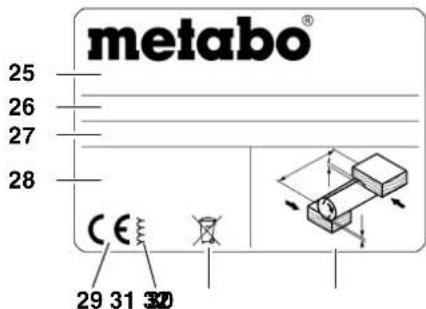

Indications sur la plaque signalétique :

25 Fabricant 26 Numéro de série 27 Désignation de l'appareil 28 Caractéristiques du moteur (voir aussi "Caractéristiques techniques") 29 Sigle CE - Le certificat de conformité atteste que cet appareil est conforme aux directives de l'UE 30 Année de fabrication 31 Symbole d'élimination des déchets - l'appareil usagé peut être remis au fabricant. 32 Dimensions de la pièce à travailler autorisées
Sécurité de contreoup

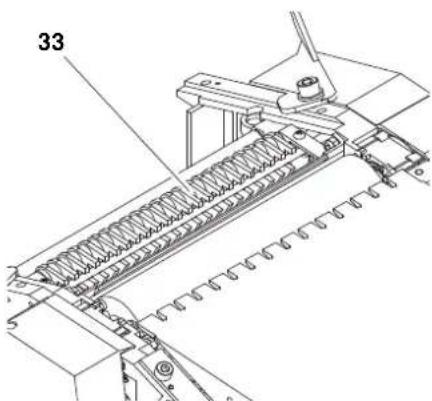

La sécurité de contrecoup (33) empêche que la pièce à travailler ne soit catapultée vers l'opérateur par l'arbre porte-fers en rotation.
Toutes les griffes de la sécurité de contrecoup doivent se terminer en pointe effilée sur le bord inférieur. Toutes les griffes de la sécurité de contrecoup doivent revenir d'elles-mêmes en position initiale (vers le bas).
Profil de recouvrement pour arbre porte-fers

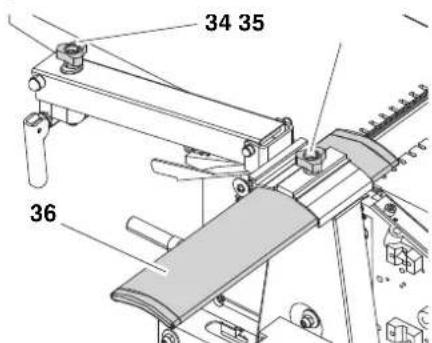

Le profil de recouvrement de l'arbre porte-fers (36) empêche que l'arbre porte-fers en rotation ne puisse être touché par en haut lors des travaux de dressage.
Lorsque on desserre la vis de blocage, (35) le profil de recouvrement de l'arbre porte-fers s'adapte à la largeur de la pierce à travailler. - La vis de réglage de la hauteur (34) permet d'adapter le profil de recouvrement de l'arbre porte-fers à la hauteur de la pierce à travailler. Le profil de recouvrement de l'arbre porte-fers est réglable en hauteur entre 0 et 85 mm quand il doit fonctionner comme dégauchisseuse.
Pour une protection efficace, il faut tous les jours adapter le profil de recouvrement de l'arbre porte-fers à la pierre à travailler. Lors du guidage de la pierre, les mains glissent sur le profil de recouvrement de l'arbre porte-fers.
Capot d'évacuation des copeaux
Lors de l'usinage de l'épaisseur, le capot d'évacuation des copeaux (37) fait office de protection supplémentaire de l'arbre portes-fers.
Pour cela, le capot d'évacuation des copeaux (37) est rabattu vers le haut et la vis de réglage (38) est tournée dans le sens contraire aux aiguilles d'une montre jusqu'à la position finale (le capot d'éjection des copeaux est sécurisé).
Interrupteur marche/arrêt
Marche = presser l'interrupteur vert. - Arrêt = presser l'interrupteur rouge.
Relais à minimum de tension
En cas de chute de tension, un relais à minimum de tension est activé. Cela empêche que la machine ne démarre d'elle-même dès que le courant est rétabli. Pour remettre la machine en marche, il faut appuyer à nouveau sur l'interrupteur vert "marche".
Protection contre la surcharge
La raboteuse est pourvue d'une protection intégrée contre les surcharges. Celle-ci coupe l'alimentation de la machine lorsque le moteur chauffe trop. Pour remettre la raboteuse en marche :
- laissez refroidir le moteur (dix minutes environ);
- Appuyez sur l'interrupteur vert.
Réglage de la hauteur pour la table d'épaissur (en mode d'usinage de l'épaissur)
Le réglage en hauteur de la table d'épaisseur permet de régler l'épaisseur de rabotage (= épaisseur de la pièce une fois travaillée) en mode d'usinage de l'épaisseur.
- Chaque tour de manivelle modifie la hauteur de la table d'épaisseur de 3 mm.
- Un maximum de 3 mm peut être prélevé par passage.
- Les pièces à travailler doivent présenter une épaisseur maximale de 160 mm.
Réglage en hauteur de la table de réception (en mode de dressage)

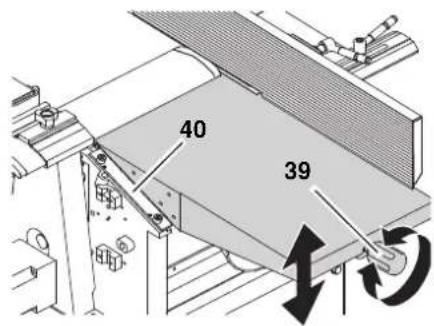

Le réglage en hauteur (39) de la table de réception permet de régler la quantité de copeaux devant être prélevée en mode de dressage.
- Chaque graduation sur l'échelle située à côté de la table de réception (40) correspond à 1 mm de copeaux prélevés.
- Un maximum de 3 mm peut être raboté par passage.

Profil de butée

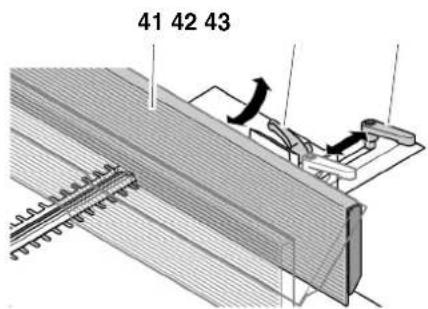

Le profil de butée (41) sert à guider latéralement les pièces à travailler pendant le dressage.
- Une fois le levier de blocage desserré, (43) le profil de butée peut être adapté à la largeur de la pièce à travailler.
- Une fois le levier de blocage desserré, (42) le profil de butée peut être basculé de au maximum.


Danger!
Toute modification de la machine ou utilisation de pièces qui n'a été ni contrôlée, ni agrée par le fabricant risque d'entraîner des dommages imprévisibles lors du fonctionnement!
Montez la machine en respectant scrupuleusement ces instructions. Utilisez uniquement les pièces comprises dans l'équipement standard à la livraison. - Ne modifiez pas les pièces de l'appareil.
Outils nécessaires
- Clé 10 mm
- Clé 13 mm Tournevis à tête cruciforme
- Pièces courbées à 45° et 90°
- Clé mâle coude pour vis à six pans creux (diverses tailles)
5.1 Retrait des sécurités de transport
- Enlevez le film de protection de la table d'épaisseur.
5.2 Montage des pieds
- Avec l'aide d'une autre personne, retournez la machine et déposez-la sur un support ajusté.

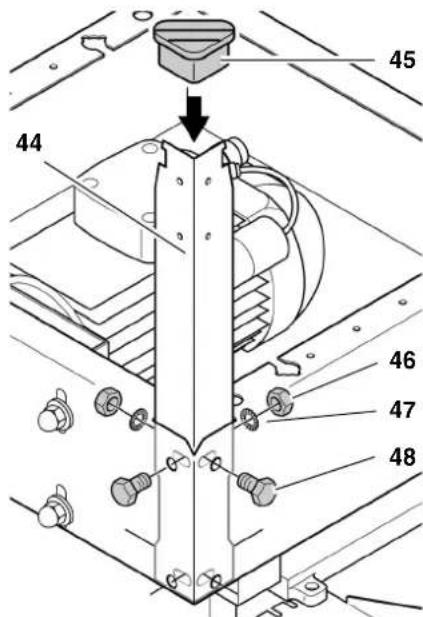

- Vissez les quatre pieds (44) à l'intérieur dans les coins de la machine :
Insérez les vis hexagonales (48) de l'extérieur ; placez les rondelles (47) de l'intérieur ; vissez les écrous hexagonaux (46) et serrez à fond.
- Fixez les protections en caoutchouc (45) sur les pieds.

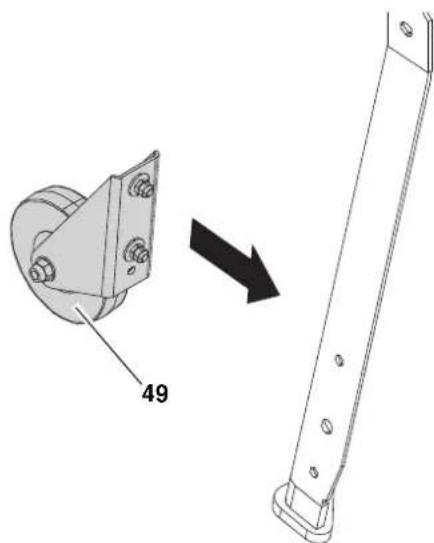

- Montez les deux roues de transport (49) sur les pieds sur le côté de la table de dégagement avec les vis hexagonales, les rondelles et les écrous hexagonaux.

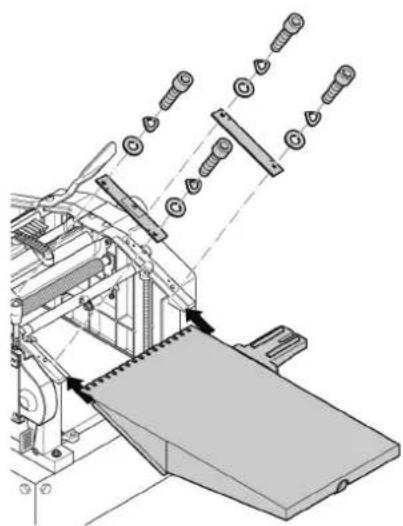

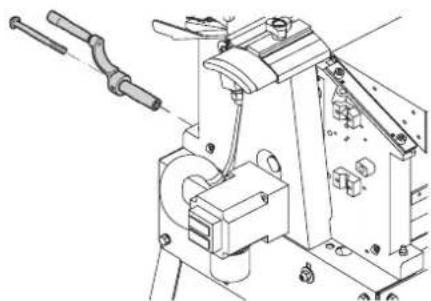

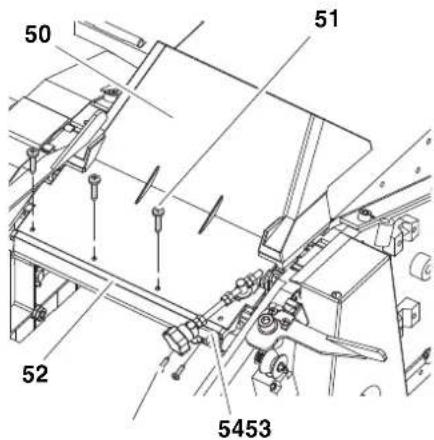

5.5 Montage du capot d'évacuation des copeaux

- Vissez le capot d'évacuation des copeaux (50) avec quatre vis à tôle (51) sur le profil de fixation (52).
- Vissez le capot d'évacuation des copeaux (54) avec deux vis à tôle (53) sur le profil de fixation (52).

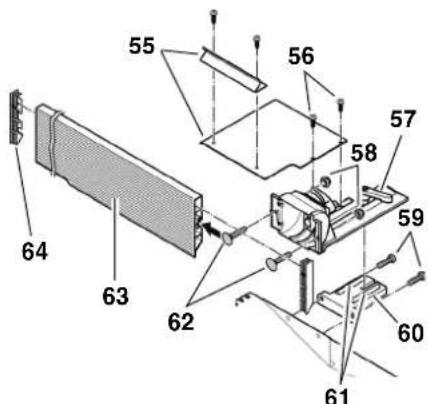

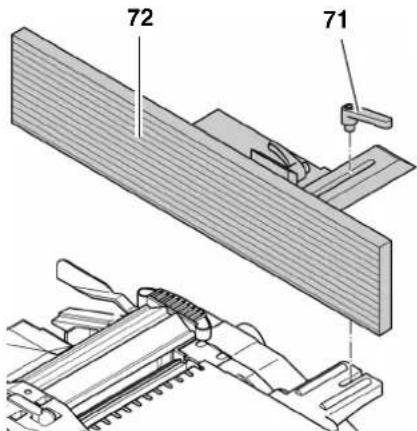

5.6 Montage de la butée
- Enlevez la fixation de butée (60) du support de la butée (57). Veillez à ne pas oublier les deux chevilles de guidage (61) dans la fixation de butée.
- Vissez la fixation de butée (60) au moyen de deux vis à tête hexagonale (59) sur la table de réception.

- Fixez à nouveau le support de butée sur la fixation de butée.
- Insérez deux boulons bruts à tête bombée et collet carré (62) dans le profil de butée (63) et serrez avec
deux écrous à freinage interne (58) sur le support de butée.
- Placez un capuchon en plastique (64) sur les deux extrémités du profil de butée.
- Visser les coiffes (55) entre elles et sur le porte-butée avec deux vis cruciformes (56).
- Aligner le profil de butée en réglant les deux vis d'ajustage sur et exactement (se servir d'une équerre).
Tension électrique
Utilisez la machine uniquement dans un endroit sec.
Utilisez la machine uniquement avec une source de courant représentant les caractéristiques suivantes (voir également "Caractéristiques techniques"): Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.
Protection avec un disjoncteur de protection FI avec un courant de défaut de 30 mA; Prises de courant installées, mises à la terre et contrôlées de manière réglementaire; - prise de courant avec conducteur neutre pour courant triphasé. Si vous utilisez un dispositif d'aspiration des copeaux, veillez à une mise à la terre suffisante du dispositif.
Placez le câble d'alimentation de manière à ce qu’il ne gène pas le travail et ne puisse pas être endommagé.
Protégez le câble d'alimentation contre la chaleur, les liquides agressifs et les arêtes tranchantes.
Utilisez uniquement des câbles de section suffisante.
Ne tirez pas sur le cordon d'alimentation pour retirer la fiche de la prise.
1 Vérifier le sens de rotation! (pour les modèles à moteur à courant triphase uniquement):
Selon la répartition des phases, il est possible que l'arbre porte-fers tourne dans le mauvais sens. Cela peut endommager la machine et la pièce à travailler. C'est la raison pour laquelle il faut toujours contrôler le sens de rotation avant chaque nouveau raccordement.
Quand le sens de rotation n'est pas le bon, les phases doivent être inversées sur la ligne d'alimentation ou le
raccordement au secteur par un electricien.
6. Utilisation
La raboteuse HC 260 peut s'utiliser soit comme dressseuse, soit comme raboteuse d'usinage en épaisseur :
6.1 Mode de dressage

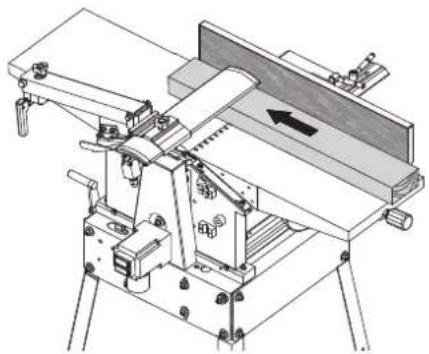

Le mode de dressage est utilisé pour raboter une surface irrégulière (= dresser), par exemple pour aplanir les chants d'un madrier.
La pièce à travailler est en haut, sur la table de réception. - La pièce est travaillée sur la face inférieure. La direction d'avance de la pièce à travailler est contraire à celle de l'usinage de l'épaissur.
Dimensions de la pièce à travailler
| Longueur Lar- | geur | Hau-tein |
| en dessous de 250 mm, utiliser une chasse coulissante (pieceauxilaire d'alienation) | max. 260 mm | min. 5 mm |
| au-delà de 1500 mm, travailler avec un portepiece supplémentaire ou avec un assistant |
Préparation

Avant tous travaux sur la machine, débranchez d'abord la fiche secteur !

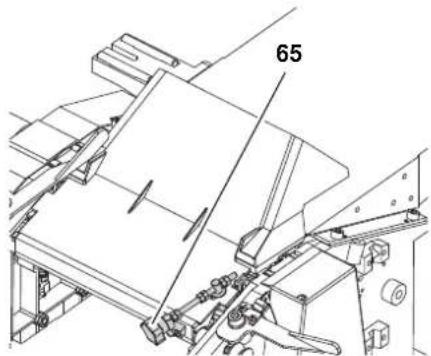

- Tournez la vis de réglage (65) dans le sens des aiguilles d'une montre jusqu'à la position finale.

- Rabattez le capot d'évacuation des copeaux vers le bas.
- Placez le levier de blocage gauche et droit vers l'extérieur.

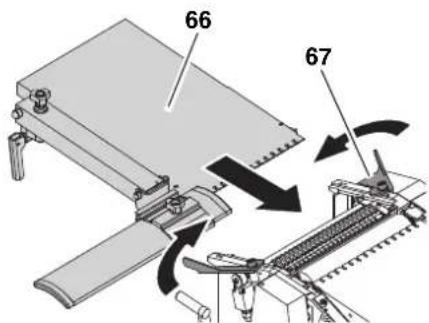

- Posez la table de dégagement (66) - les deux chevilles sur le boîtier de la machine doivent s'agripper dans les fentes inférieures du guidage de la table de dégagement.
Les chevilles doivent déclencher le fin de course. L'appareil peut maintenant être mis en marche.

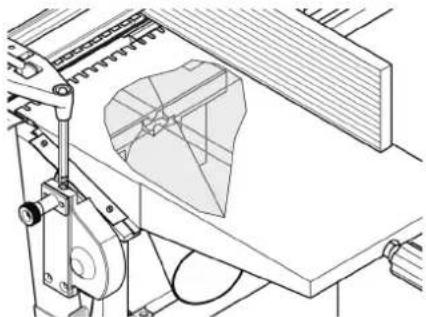

- Fixez la table de dégagement (66) au moyen des deux leviers de blocage (67).

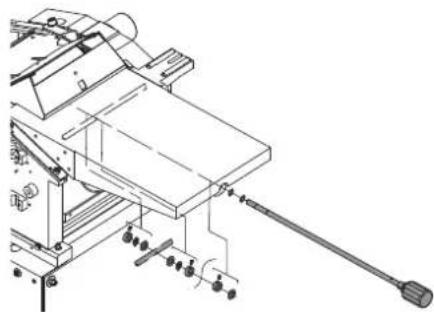

- Régler la table de réception en tournant le réglage de la hauteur sur 2,0 à 2,5 mm.
- Reglez la table d'épaisseur à une hauteur de 120 mm en tournant la manivelle.
- é réception, en passant sous la table de réception. Respectez la position correcte du capot d'aspiration des copeaux :
- le manchon d'aspiration est dirigé vers l'extérieur; Poussez le capot d'aspiration des copeaux vers l'intérieur jusqu'à ce que le point d'intersection de l'arbre et de l'axe sous la table de réception (flèche) se trouve exactement au-dessus du logement prévu pour receivevoir le capot.

- Remontez prudemment la table d'épaississeur en tournant la manivelle afin de fixer le capot d'aspiration des copeaux.
- Raccordez le manchon d'aspiration du capot d'aspiration des copeaux à un dispositif d'aspiration adéquat.
- Recouvrir l'arbre porte-fers avec le profil de recouvrement d'arbres porte-fers.
Le capot d'aspiration des copeaux doit être monté. Le capot d'aspiration des copeaux recouvre l'arbre portefers par le bas et doit déclencher le fin de course pour que la machine puisse être mise en marche.
Danger!
Certaines sciures de bois (bois de chêne et de frêne, par exemple) sont cancérigènes en cas d'inhalation : travaillez toujours avec un dispositif d'aspiration de copeaux adapté dans les locaux fermés :
- adapté au diamètre extérieur du manchon d'aspiration (100 mm) débit d'air ≥ 550m^3/h
- dépression au niveau du manchon d'aspiration de la raboteuse ≥ 740 Pa; vitesse de l'air au niveau du manchon d'aspiration de la raboteuse ≥ 20m / s
Attention!
Une utilisation sans dispositif d'aspiration de la scie n'est possible que dans les cas suivants:
en plein air; - si l'évacuation de copeaux est très faible (pièces minces et faible épaisseur de rabotage); - avec un masque antipoussière.
Danger!
Lorsque l'arbre porte-fers tourne à découvert, vous courez le
risque de vous blesser sérieusement! Pour cette raison, recouvre la partie de l'arbre porte-fers qui n'est pas couverte par la pièce avec le profil de recouvrement conçu à cet effet. Pour ce faire, adaptez exactement le profil de recouvrement de l'arbre porte-fers aux dimensions de la pièce à travailler.
- Contrôlez le fonctionnement du profil de recouvrement de l'arbre porte-fers. À cet effet, enfoncez le profil de recouvrement de l'arbre porte-fers vers le bas et relâchez. Après le relâchement, le profil de recouvrement de l'arbre porte-fers doit revenir de lui-même dans la position réglée. Ne faites pas fonctionner l'appareil avec un profil de recouvrement de l'arbre porte-fers endommagé. Lorsque vous guidez une pièce, ne placez jamais vos mains sous le profil de recouvrement de l'arbre porte-fers! Utilisez une pièce auxiliaire d'alimentation (chasse coulissante) si vous désirez dresser de petites pièces qui ne peuvent pas être amenées jusqu'à l'arbre porte-fers en gardant une distance de sécurité suffisante. Utilisez la butée lorsque vous dressez des chants minces afin de guider légalement la pièce à travailler de manière sûre. Utilisez une butée auxiliaire lorsque vous désirez dresser des pièces plates ou minces afin que vos mains gardent une distance suffisante par rapport à l'arbre porte-fers pendant le guidage. Pour le rabotage à partir d'un point donné, utilisez un bloc de butée que vous placerez derrière la pièce à travailler afin que la pièce ne puisse pas se retourner et se retrouver en sens contraire de la direction d'avance. Utilisez un porte-pièce (support à rouleaux par exemple) pour que les grandes pièces à travailler restent en équilibre.
- Ne faites pas revenir une piè s : un dispositif d'aspiration de la sciure (accessoires); de la cire de glisse afin que les pièces à travailler glissent sur la table de réception et de dégagement.
- Adoptez une position de travail correcte :
du côté des interrupteurs;
face à l'appareil.
- Réglez la butée en fonction de l'application.

- Réglez l'épaisseur de rabotage avec la vis à croisillon (68) sur la table de réception.

i Remarque :
La machine peut raboter au plus 3 mm en un passage. Cette épaisseur ne peut être obtenue que si les conditions suivantes sont réunies :
- fers de rabot très affutés ; bois tendres ;
- La pièce n'est pas travaillée sur la largeur maximale.
Dans le cas contraire, l'appareil risque d'être surchargé.
Il est préférible de travailler une pièce en plusieurs étapes jusqu'à obtention de l'épaisseur désirée. 4. Posez la pièce à travailler contre la butée (si nécessaire, utiliser une butée auxiliaire). 5. Ajustez le profil de recouvrement de l'arbre porte-fers : Rabotage de chants (dressage) : Poussez le profil de recouvrement de l'arbre porte-fers (69) sur le côté sur la pièce à travailler.

Rabotage de bords larges: Abaissez par en haut le profil de recouvrement de l'arbre porte-fers (70) sur la pièce à travailler.

- Mettez le moteur en marche.
- Poussez la pièce à travailler en ligne droite sur la table de réception. Lors de cette opération, gardez vos doigts groupés et guidez la pièce à travailler avec la main bien à plat. Appuyez sur la pièce à travailler uniquement dans la zone de la table de réception.
- Éteignez la machine si vous ne prévoyez pas de continuer aussitôt à travailler.
6.3 Mode d'usinage de l'épaisseur :
i Remarque :
L'usinage en épaisseur sert à raboter encore plus finement une pièce dont la surface a déjà été dressée au rabot.
- Amenez la pièce dans la raboteuse. La surface déjà dressée se trouve sur la table d'épaissieur. La pièce est travaillée sur le côté supérieur. La direction d'avance de la pièce est opposée à celle du dressage.
Dimensions de la pièce à travailler
| Longueur Largeur Hauteur | |
| min. 200 mm - min. | 4 mm |
| au-delà de 1500 mm, travailler avec un portepiece supplémentaire ou avec un assistant | max. 260 mm |
Danger!
Avant tous travaux sur la machine, débranchez d'abord la fiche secteur !

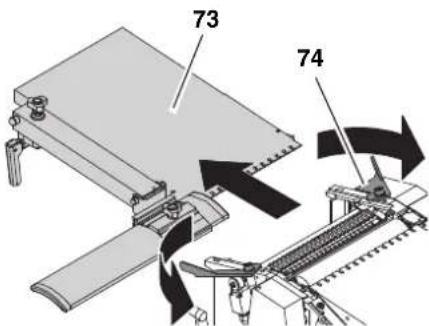

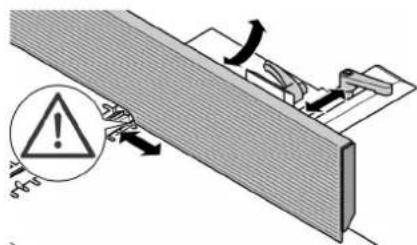

- Desserrez le levier de blocage (71) et retirez la butée (72).

- Placez le levier de serrage gauche et droit (74) vers l'extérieur.

- Enlevez la table de dégagement (73).

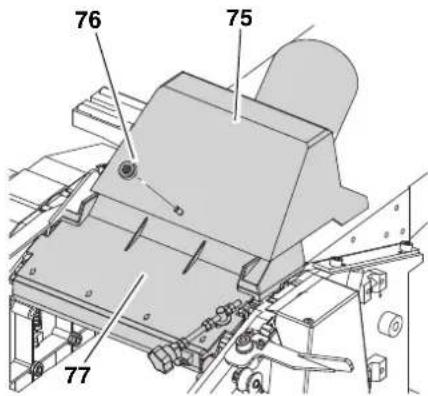

- Rabattez le capot d'évacuation des copeaux (77) vers le haut au-dessus de l'arbre portes-fers.
- Tournez la vis de réglage dans les sens contraire des aiguilles d'une montre jusqu'à la position finale. Le capot de protection ne peut pas être ouvert.
- Lors du fonctionnement avec un dispositif d'aspiration de la sciure : Dévissez l'écrou moleté
- Fixez le capot d'évacuation des copeaux (77) avec l'écrou moleté (76).

Le capot d'évacuation des copeaux (77) est destiné à protéger l'arbre porte-fers durant l'usinage de l'épaisseur. Le capot d'évacuation des copeaux doit déclencher l'interrupteur de fin de course pour que la machine puisse être mise en marche.
- En cas d'utilisation avec un dispositif d'aspiration des copeaux, raccordez le manchon d'aspiration du capot d'aspiration des copeaux (75) à un dispositif d'aspiration approprié.
Danger!
Certaines sciures de bois (bois de chêne et de frêne, par exemple) sont cancérigènes en cas d'inhalation : Travaillez toujours avec un dispositif d'aspiration de copeaux adapté dans les locaux fermés :
adapté au diamètre extérieur du manchon d'aspiration (100 mm) - Débit d'air ≥ 550m^3/h - dépression au niveau du manchon d'aspiration de la raboteuse ≥ 740Pa - vitesse de l'air au niveau du manchon d'aspiration de la raboteuse ≥ 20m/s
Attention!
Une utilisation sans dispositif d'aspiration de la scie n'est possible que dans les cas suivants
- en plein air;
- si l'évacuation de copeaux est très faible (pièces minces et faible épaisseur de rabotage);
- avec un masque antipoussière.

Danger!
Il y a risque d'accrochage lorsque les rouleaux d'alimentation sont en rotation! Restez à distance suffisante de l'intérieur de la machine! Utilisez une pièce auxiliaire d'alimentation (chasse coulissant) si vous pouvez introduire de petites pièces à travailler dans l'appareil. - Ne coincez pas les pièces. Risque de chic en arrière. Pour retirer les pièces qui sont coincées dans l'appareil, attendez que le moteur se soit complètement immobilisé et débranchez impérativement la fiche du secteur. Guidez la pièce par le côté de dégagement si elle est déjà trop escamotée pour pouvoir être guidée sans danger par le côté réception. Rabotez au maximum deux pièces en même temps. Dans ce cas, amenez les deux pièces à travailler par les côtés extérieurs de l'ouverture d'insertion. Utilisez selon les besoins : un dispositif d'aspiration de la sciure (accessoires); de la cire de glisse afin que les pièces à travailler glissent sur la table d'épaisseur.
Attention!
Un interrupteur de fin de course est monté à l'intérieur de la machine. Lors de l'alimentation des pièces à travailler, faites attention à ne pas abimer cet interrupteur.
- Adoptez une position de travail correcte :
du côté des interrupteurs ; face à l'appareil.
- Réglez l'épaisseur de rabotage à l'aide de la manivelle.
Remarque :
La machine peut raboter au plus 3 mm en un passage. Cette épaisseur ne peut être obtenue que si les conditions suivantes sont réunies :
- fers de rabot très affûtés; bois tendres;
- La pièce n'est pas travaillée sur la largeur maximale.
Dans le cas contraire, l'appareil risque d'être surchargé.
Il est préférible de travailler une pièce en plusieurs étapes jusqu'à l'obtention de l'épaisseur désirée.

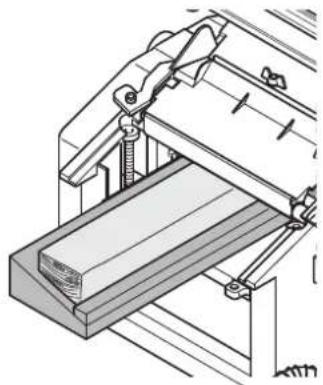

- Pour raboter des surfaces qui ne sont pas parallèles, utilisez des pièces auxiliaires d'alimentation (fabriquer les gabarits correspondants).

- Mettez le moteur en marche.
- Insérez la pièce lentement et en ligne droite. La pièce est happée automatiquement.
- Guidez la pièce dans la raboteuse en la tenant bien droite.
- Eteignez la machine si vous ne prévoyez pas de continuer à travailler.
Danger!
Avant tous travaux de maintenance et de nettoyage :
- Arrêtez l'outil. Retirez la fiche de la prise.
- Attendez que la machine se soit immobilisée.
Utilisez uniquement des pièces d'origine comme pièces détachées, en particulier pour les dispositifs de sécurité et les outils de coupe, car les pièces qui n'ont été ni contrôlées, ni agrées par le fabricant risquent de causer des dommages imprévisibles.
Une fois les travaux d'entretien ou de nettoyage terminés :
- Remettez tous les dispositifs de sécurité en service et les contrôlez. Assurez-vous qu'il ne reste pas d'outils ou d'objets similaires sur ou dans la machine.
Les travaux de maintenance et de réparation autres que ceux décrits dans ce chapitre peuvent uniquement être exécutés par une personne compétente.
7.1 Démontage et montage des fers de rabot
Une usure des fers de rabot se manifeste de la manière suivante:
- le rendement du robot diminue;
- le risque de contrecoup augmente;
- le moteur est surchargé.
Danger!
Risque de coupures avec les fers de rabot! Portez des gants pour changer les fers.
Pour démonter les fers de rabot :
- Retirez la fiche de la prise.
- Retirez la butée.
- Poussez le profil de recouvrement de l'arbre porte-fers complètement vers le haut et vers l'extérieur.

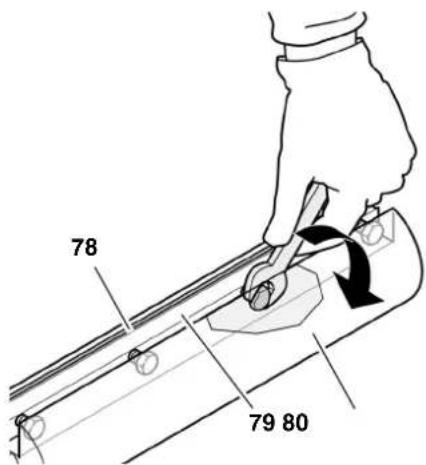

- Vissez à fond les quatre vis hexagonales sur la barre de pression des fers de rabot (utilisez des gants !)

- Retirez la barre de pression des fers de rabot (79) avec les fers de rabot (78) de l'arbre porte-fers (80).
- Nettoyez les surfaces de l'arbre porte-fers et la barre de pression de l'arbre porte-fers.
Danger!
N'utilisez pas de produits nettoyants (pour éliminer les résidus de résine par exemple) risquant d'attaquer les composants en métal léger ; cela compromettrait la solidité de ces composants.
Pour monter les fers de rabot :
Si vous utilisez des fers de rabot qui sont affûtés des deux côtés, il suffit de retourner les fers si l'autre côté est suffisamment tranchant.
Danger!
Utilisez uniquement des fers de rabot appropriés (voir "Caractéristiques techniques") - des fers non appropriés, mal montés, émoussés ou défectueux risquent de se desserrer et accroissant le risque de contre-coup. Veillez à ce que les deux fers de rabots soient replacés ou retournés en même temps. Utilisez uniquement des pièces d'origine pour monter les fers de rabot. 7. Posez le fer de rabot affûté sur la barre de pression des fers comme indiqué sur l'illustration. Les deux chevilles de la barre de pression des fers doivent s'introduire dans les deux trous (81) du fer.

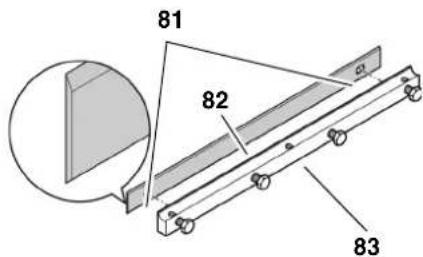

- Placez la barre de pression des fers de rabot (83) avec le fer de rabot (82) dans l'arbre porte-fers. Veillez à ce que le fer ne glisse pas des deux chevilles de la barre de pression des fers.
- Dévissez les quatre vis hexagonales de la barre de pression des fers, de façon à pouvoir encore tout juste déplacer la barre de pression des fers (85) et les fers (84) le long de l'axe de l'arbre porte-fers.

- Il existe deux possibilités pour vérifier le dépassement des fers de rabot :
- À l'aide de la jauge (86) (celle-ci doit être livrée avec la machine, conformément aux prescriptions en)
matière de prévention des accidents).
- Placez la jauge pour fers de rabot sur l'arbre porte-fers comme indiqué sur l'illustration. Les fers doivent toucher la jauge.
Ce contrôle doit être effectué sur les deux fers de rabot et des deux côtés de l'arbre portefers.

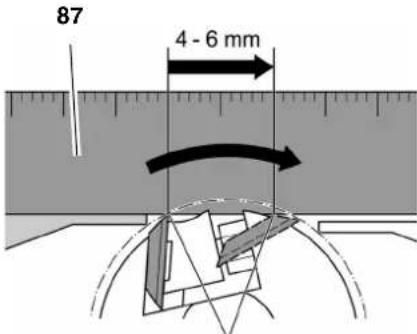

Avec une règle en aluminium (87) (instrument plus précis que la jauge). Posez la règle en aluminium sur la table de dégagement et l'arbre portefers comme indiqué sur l'illustration.

Tournez manuellement l'arbre portes-fers d'un tour dans le sens opposé à la direction de travail. Le réglage des fers de rabot est correct si la règle se déplace de 4 à 6 mm lors de la rotation.
Le contrôle doit être effectué des deux côtés de l'arbre portes-fers.
- Pour régler le dépassement des fers de rabot, décalez les vis sans tête dans la barre de retenue des fers à l'aide d'une clé mâle courbée pour vis à six pans creux de 3 mm.

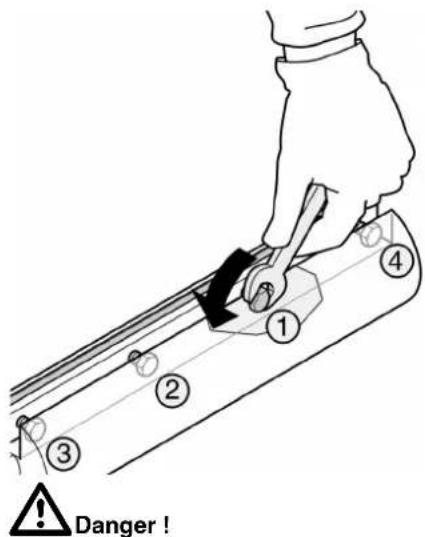

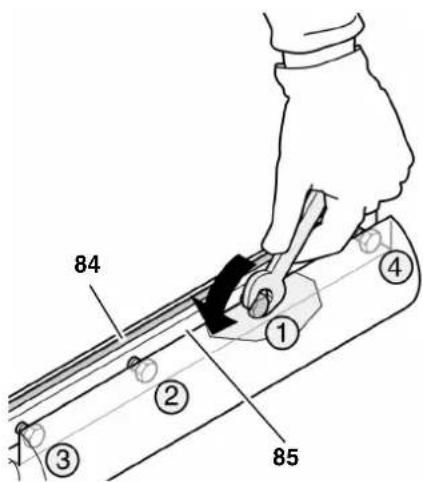

- Pour serrer, dévissez complètement les quatre vis hexagonales de la barre de pression des fers. Pour éviter des déformations de la barre de pression des fers, commencez par les vis du milieu, puis serrez les vis les unes après les autres en commençant par celles qui sont le plus près du bord.

- Ne pas utiliser de rallonges pour les outils de serrage.
- Ne pas serrer les vis en donnant des coups sur l'outil.
- Amenez le profil de recouvrement de l'arbre porte-fers en position initiale.
- Placez la butée.

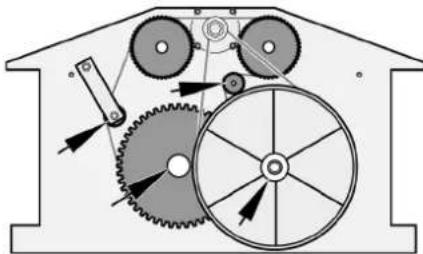

7.2 Entretien de l'engrenage d'avance
- Retirez la fiche de la prise.
- Desserrez deux écrous de la protection de l'engrenage et retirez cette dernière.
- Éliminez la sciure et les copeaux à l'aide du dispositif d'aspiration des copeaux ou avec un pinceau.
- Pulvérisez un peu de spray d'entretien (ne pas utiliser d'huile!) sur la chaîne à rouleaux et les paliers des axes et des arbres (flèches).

- Remettez la protection d'engrenage en place et vissez à fond les deux écrous.
7.3 Tension de la courroie de l'entraînement principal
- Retirez la fiche de la prise.

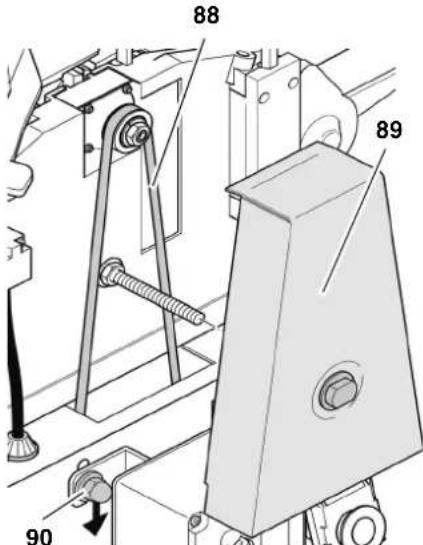

- Desserrez l'écrou de la protection de la courroie (89) et enlevez cette dernière.
- Vérifiez la tension de la couroie en appuyant avec le pouce. La couroie de l'entrainment principal (88) doit s'enforcer au milieu de 10mm au plus.
S'il est nécessaire de retendre la courroie de l'entrainment principal :
- Desserrer les quatre vis de fixation du moteur en effectuant un tour de tournevis.

- Pour tendre la courroie de l'entraînement, enlevez le moteur vers le bas.
- Lorsque la tension de la courroie est correcte, serrez les vis de fixation du moteur (90) en croix.
- Si nécessaire, enlevez la sciure et les copeaux en utilisant le dispositif d'aspiration des copeaux ou un pinceau.
- Remettez la protection de la courroie en place et vissez avec l'écrou.
7.4 Nettoyage et entretien de la machine
- Retirez la fiche de la prise.
- Enlevez la sciure et les copeaux en utilisant le dispositif d'aspiration des copeaux ou un pinceau :
- -fers; dispositif dégagement en hauteur de la table d'épaisseur;
- engrenage d'avance.
- Pulverisez légèrement les composants avec un spray d'entretien (ne pas utiliser d'huile!).
dispositif de réglage en hauteur de la table d'épaisseur; dispositif de réglage de la hauteur du profil de recouvrement de l'arbre porte-fers.
- Appliquez une fine couche de cire sur la table de réception, la table de dégagement et la table d'épaisseur.
7.5 Transport de la machine
La machine peut être transportée par une personne. À cet effet, basculez la
Machine au niveau du dispositif de réglage de la hauteur (91) jusqu'à ce que la machine repose sur les roues de transport (92) et roule sur les roues de transport.

7.6 Stockage de la machine

Danger!
- Retirez la fiche de la prise.
- Rangez la machine de manière à ce que :
- aucune personne externe ne puisse la détecter en marche et personne ne puisse se blesser lorsque la machine est immobilisée.

Attention!
Ne pas ranger la machine sans protection en plein air ou dans un endroit humide.
7.7 Tableau d'entretien
Les contrôles et les travaux mentionnés ici sont nécessaires pour garantir la sécurité! Si des défauts sont constatés sur les composants numérés, il est interdit d'utiliser la machine tant que ces défauts n'ont pas été éliminés en bonne et due forme!
| Avant de commencer à travailler | |
| Sécurité de contrecoup | Contrôler : - la mobilité des griffes (elles doivent retomer ber d'elles-mêmes) - les extrémités des griffes (pas arrondies) |
| Avant de commencer à travailler | |
| Fers de rabot Contrôler : | |
| - fers bien calés | |
| - affutés | |
| - vérifier leur état général (pas d'ébref- chures, etc.) | |
| Intérieur de l'appareil Barres filetées (réglage en hau- teur) Raccordement d'aspiration des copeaux (si vous travailliez sans aspiration) | Enlever : - les copeaux - la sciure |
| Rouleau de déchéargement | Contrôler : - enduit en bon état ? - les pièces àtra- vailler sont trans- portées sans problèmes ? |
| Table de récep- tion et de déga- gement | - Appliquer une fine couche de cire. |
| 1 fois par mois (en cas d'utilisation journalière) | |
| Barres filetées (réglage en hau-teur) | Pulvérisez légère-ment les éléments deguidage avec unspray d'entretien. |
| Table de récep-tion et de déga-gement | Contrôlez leur aligne-ment et réajustez sinécessaire. |
| Câble de bran-chement | Vérifiez qu'il est enbon état. Si{néces-saire, faites-le rem-placer par un électri-cien. |
8. Réparations

Danger!
Les travaux de réparation sur les outils électriques peuvent uniquement être effectués par un électricien!
Pour toute réparation sur un outil Metabo, contactez le représentant Metabo. Voir les adresses sur www.metabo.com.
Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com.
9. Protection de l'environnement
Le matériel d'emballage de la machine est recyclable à 100%.
Les outils et accessoires électriques qui ne sont plus utilisés contiennent de grandes quantités de matières premières et de matières plastiques de grande qualité pouvant être également recyclées.
Les présentes instructions ont été imprimées sur du papier blanchi sans chlore.
10. Problèmes et pannes

Avant chaque dépannage :
- Mettre la machine hors tension.
- Attendez que l'arbre porte-fers se soit immobilisé.
- Retirez la fiche de la prise.
Risque de coupure en cas de contact avec l'arbre porte-fers en rotation!
Un démarrage inattendu de la machine peut s'accompagner de graves blessures.

Peu après les travaux, les fers de rabot peuvent être chauds. Laissez l'appareil refroidir avant de procéder aux réparations.

Après chaque réparation : Remettre tous les dispositifs de sécurité en service et les contrôler.
Le moteur ne tourne pas :
- Le relais à minimum de tension a été déclenché à cause d'une chute de tension passagère.
- Remettre la machine en marche.
- Pas de tension secteur.
- Contrôler le câble, la fiche, la prise de courant et le fusible.
- Surchauffe du moteur. Causes possibles : fers émoussés, charge trop importante ou obstruction par des copeaux.
- Éliminer la cause de la surchauffe, faire refroidir environ dix minutes, puis remettre en marche.
- Les broches de contact de la table de dégagement et du capot d'aspiration ne sont pas encastrées dans le commutateur de contact. Corriger le montage de la table de dégagement ou du capot d'aspiration.
ration. Réajuster les broches de contact le cas échéant.
Lors de l'usinage de l'épaisseur : Contrôler si la vis de réglage du capot d'aspiration des copeaux a été visée jusqu'à la position finale et la corriger le cas échéant. C'est uniquement à partir de ce moment que le commutateur de contact est activé et que la machine peut être mise en marche (voir chapitre 6.3 "Mode d'usinage de l'épaisseur"). - Lors du dressage : Contrôler si le capot d'aspiration des copeaux a été correctement monté. C'est uniquement à partir de ce moment que le commutateur de contact est activé et que la machine peut être mise en marche (voir chapitre 6.1 "Mode de dressage").
Le rendement décroît :
- Les fers de rabot sont émoussés.
- Installer des fers affûtés.
- La courroie de l'entraînement principal patine.
- Retendre la courroie de l'entraînement principal.
Surface travaillée trop rêche :
- Les fers de rabot sont émoussés.
- Installer des fers affûtés.
- Les fers de rabot sont obstrués par des copeaux.
- Eliminer les copeaux.
- La pièce à travailler contient encore trop d'humidité.
Sécher la pièce à travailler.
La surface travaillée est fendillée :
- Les fers de rabot sont émoussés.
- Installer des fers affûtés.
- Les fers de rabot sont obstrués par des copeaux.
- Éliminer les copeaux.
- La pièce à travailler a été traitée dans le sens contraire de la pousse.
- Traiter la pièce à travailler dans le sens opposé.
- Une trop grande quantité de matière a été rabotée en une fois.
- Travailler la pièce en plusieurs étapes.
L'avance de la pièce à travailler est trop faible (usinage de l'épaisseur) :
- La table d'épaisseur est poisseuse.
- Nettoyer la table d'épaisseur et appliquer une fine couche de cire.
- Les rouleaux d'acheminement ont du mal à tourner.
- Réparer les rouleaux d'acheminement.
- La courroie de l'entraînement principal patine.
- Retendre la courroie de l'entraînement principal.
La pièce à travailler est coincée (usinage de l'épaisseur):
- Une trop grande quantité de matière a été rabotée en une fois.
Travailler la pièce en plusieurs étapes.
11. Accessoires disponibles
Pour des travaux spécifiques, vous trouvez les accessoires suivants dans les commerces spécialisés - ces accessoires sont illustrés sur le rabat arrière :
A Adaptateur d'aspiration pour le raccordement à un dispositif d'aspiration des copeaux B Support à trois roulettes pour le guidage précis des pièces à travailler longues C Fers de rabot pour le rabotage de bois (possibilité de réaffutage) D Fers de rabot pour le rabotage de bois E Fers de rabot pour le rabotage de bois (métai dur, à possibilité de réaffutage) F Jeu de conversion pour barres de guidage de fers pour l'équipement des fers de rabot G Appareil de réglage des fers de rabot pour le réglage aisé de la saillie des fers H Lubrifiant WAXILIT pour un bon glissement du bois sur les tables I Spray de maintenance et d'entretien pour l'élimination des résidus de résine et pour la conservation des surfaces métalliques
12. Caractéristiques techniques
| HC 260 C WNB | HC 260 C DNB | ||
| Mateur | 50 | Hz | |
| Tension V 230 | 400 | ||
| Protection par fusibles | A 16 | 16 | |
| Régime à vide | |||
| Mateur | min-1 | 2700 | |
| Arbre porte-fers | min-1 | 6500 | |
| Vitesse d'avance en mode d'usinage de l'épaissieur | m/min | 5 | |
| Dimensions des fers de rabot | |||
| Longueur | mm | 260 | |
| Largeur | mm | 18,6 | |
| Épaissieur | mm | 1 | |
| Dimensions de la machine | |||
| Profondeur (à partir de la table de réception et de dégagement) | mm | 1110 | |
| Largeur | mm | 575 | |
| Hauteur | mm | 940 | |
| Appareil complet avec emballage | kg | 76,0 | |
| Appareil en état de marche | kg | 71,0 | |
| Valeurs d'émissions sonores sur les dégauchisseuses selon EN 61029-1 * Niveau sonore pondéré émissions LpA (sous charge) Niveau de puissance acoustique LWA (sous charge) Incertitude de mesure KWA | dB (A) | 84,1 | 84,1 |
| dB (A) | 91,3 | 91,3 | |
| dB (A) | 3 | 3 | |
| Valeurs d'émissions sonores lors de l'usinage de l'épaissur selon EN 61029-1 * Niveau sonore pondéré émissions LpA (sous charge) Niveau de puissance acoustique LWA (sous charge) Incertitude de mesure KWA | dB (A) | 87,6 | 87,6 |
| dB (A) | 94,1 | 94,1 | |
| dB (A) | 3 | 3 | |
| Dimensions de la pieces à travailler Largeur max. Hauteur max. (asinage de l'épaissur) | mm | 260 | 260 |
| mm | 160 | 160 |
- Les valeurs individuelles correspondant aux émissions et ne représentent pas nécessairement des valeurs sûres sur le poste de travail. Bien qu'il y ait une corrélation entre les niveaux d'émission et de nuisance, ces chiffres ne permettent pas de savoir de manière fiable si des précautions supplémentaires sont nécessaires ou non. Différents facteurs peuvent influer sur le niveau réel de nuisance sur le poste de travail, par exemple les caractéristiques du local de travail et la présence d'autres sources sonores, c'est-à-dire le nombre de machines et d'opérations effectuées à proximité. Les valeurs admissibles sur le poste de travail peuvent également varier d'un pays à l'autre. Les informations fournies permettent toutes à l'utilisateur de mieux estimer les dangers et les risques.
