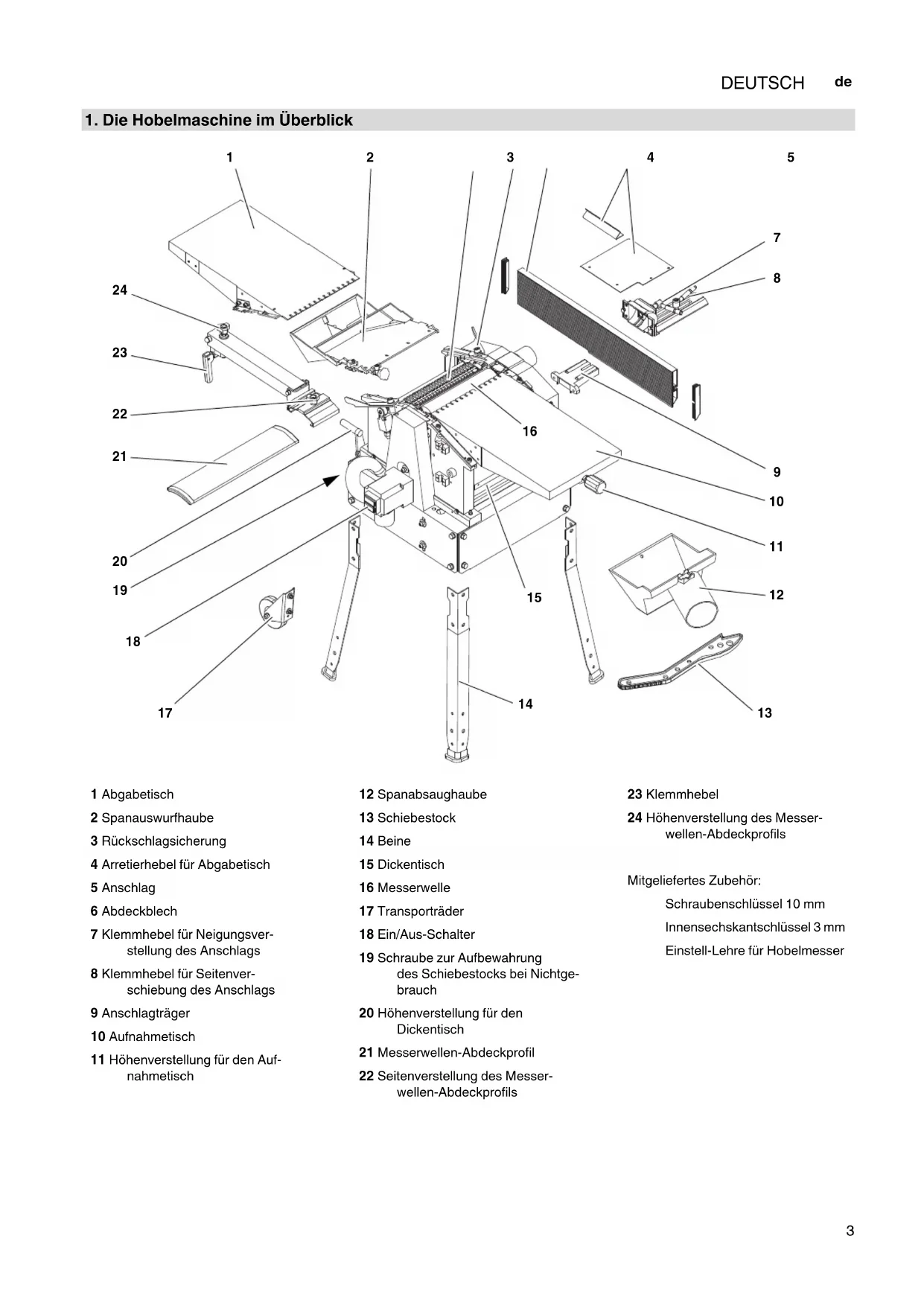

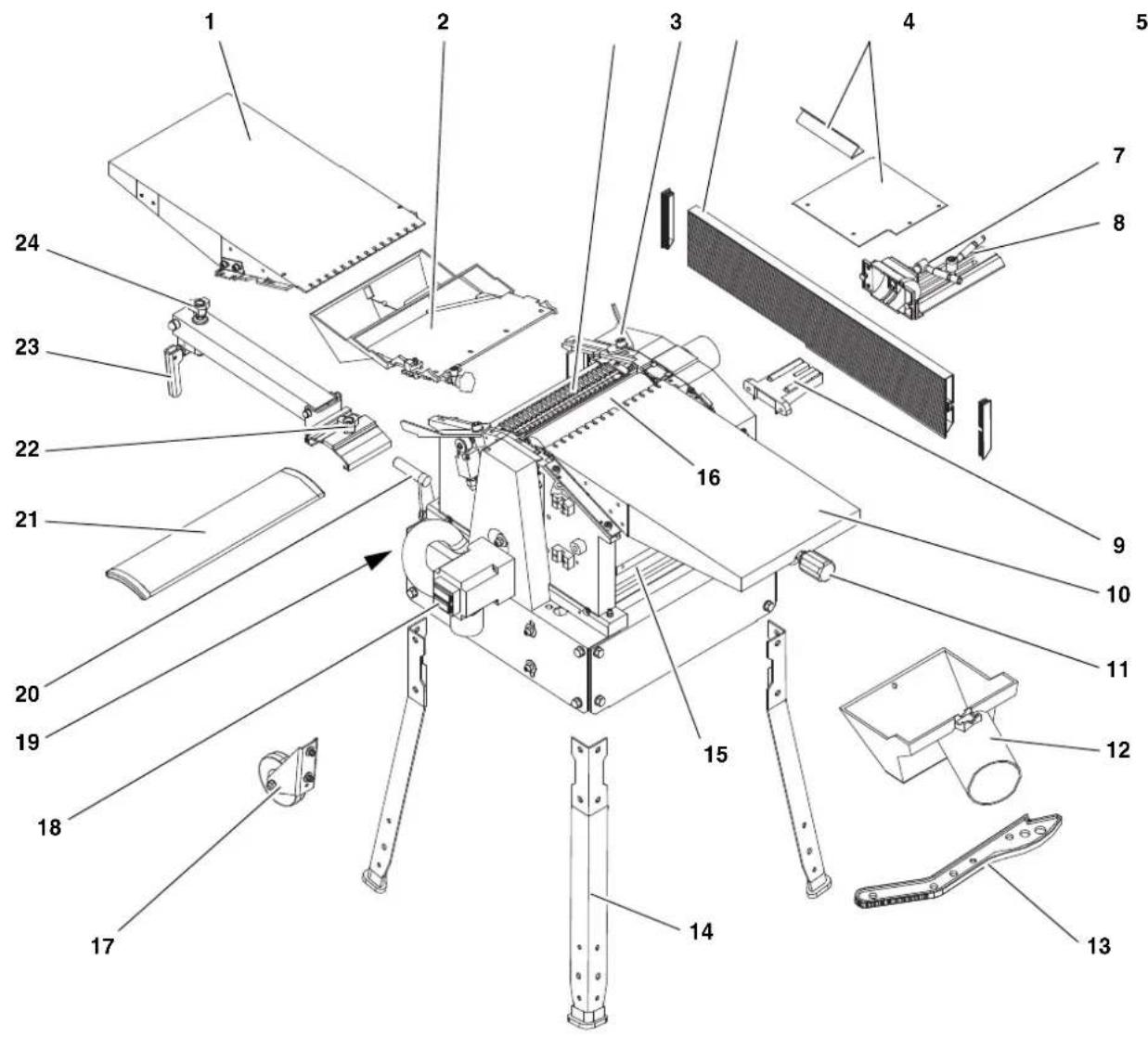

1. Die Hobelmaschine im Überblick

1 Abgabetisch
2 Spanauswurfhaube
3 Rückschlagssicherung
4 Arretierhebel für Abgabetisch
5 Anschlag
6 Abdeckblech
7 Klemmhebel für Neigungsverstellung des Anschlags
8 Klemmhebel für Seitenverschreibung des Anschlags
9 Anschlagträger
10 Aufnahmetisch
11 Hohenverstellung fur den Aufnahmetisch

12 Spanabsaughaube
13 Schiebestock
14 Beine
15 Dickentisch
16 Messerwelle
17 Transportrader
18 Ein/Aus-Schalter
19 Schraube zur Aufbewährung des Schiebestocks bei Nichtgebrauch
20 Hohenverstellung fur den Dickentisch
21 Messerwellen-Abdeckprofil
22 Seitenverstellung des Messer-wellen-Abdeckprofils

23 Klemmhebel
24 Hohenverstellung des Messer-wellen-Abdeckprofils
Mitgeliefertes Zubehör:

Innensechskantschlüssel 3 mm

Einstell-Lehre fur Hobelmesser

Inhaltsverzeichnis

1. Die Hobelmaschine im Überblick

2. Zuerst lesen!

3. Sicherheit

3.1 Bestimmungsgemäß Verwendung
3.2 Allgemeine Sicherheitshinweise
3.3 Symbole auf dem Gerät
3.4 Sicherheitseinrichtungen

4. Bedienelemente

5. Montage

5.1 Transportschutz entfernen

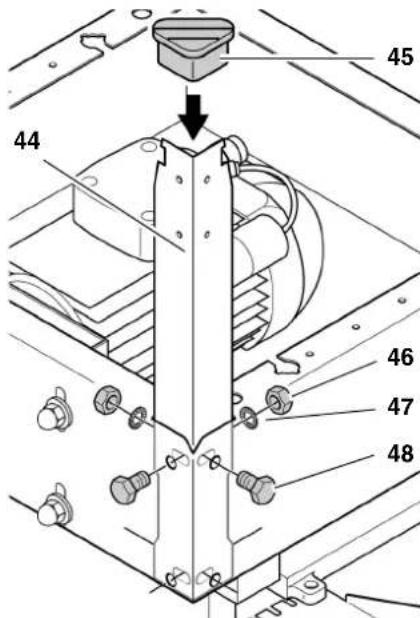

5.2 Beine montieren

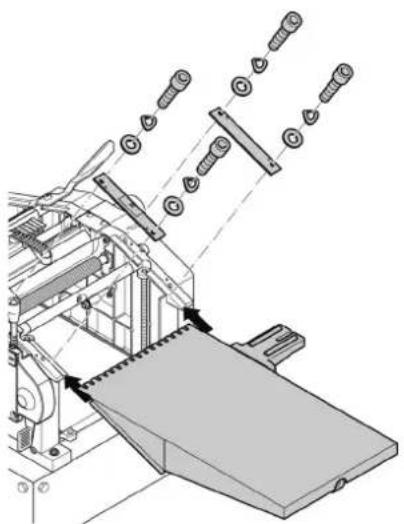

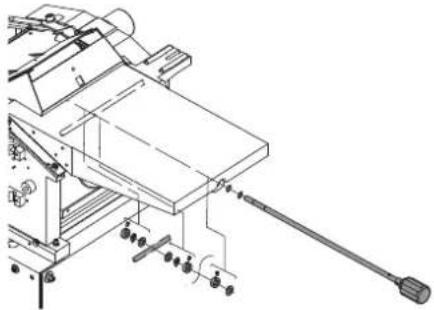

5.3 Aufnahmetisch montieren

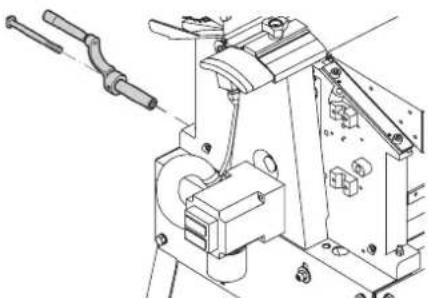

5.4 Hohenverstellung für Dickentisch montieren

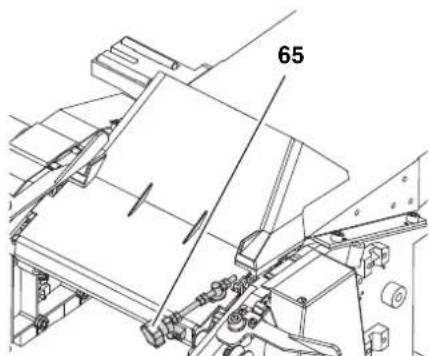

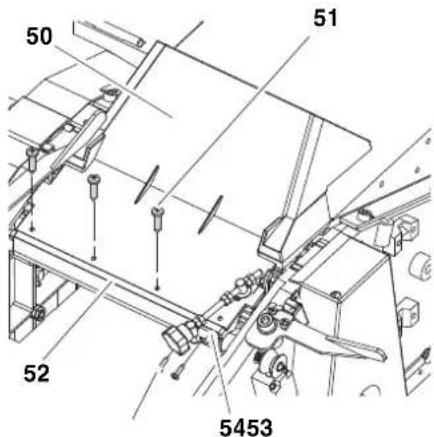

5.5 Spanauswurfhaube montieren

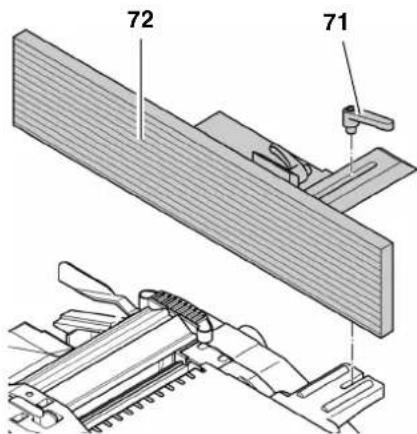

5.6 Anschlag montieren
5.7 Netzanschluss

6. Bedienung

6.1 Betrieb als Abrichthobel
6.2 Abrichten von Werkstücken
6.3 Betrieb als Dickenhobel
6.4 Dickenhobeln von Werkstücken

7. Wartung und Pflege

7.1 Hobelmesser aus- und einbauen
7.2 Vorschubgetriebe warten
7.3 Hauptantriebsriemen spannen
7.4 Maschine reinigen und pflege
7.5 Maschine transportieren
7.6 Maschine aufbewahren
7.7 Wartungstabelle

8. Reparatur

9. Umweltschutz

10. Probleme und Störungen

1. Lieferbares Zubehor
2. Technische Daten

2. Zuerst lesen!

These Betriebsanleitung wurden so erstellt, dass Sie schnell und sicher mit ihrer Gewähr arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollen:

• Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.
• These Betriebsanleitungrichtet sich an Personen mit technischen Grundkennnissen im Umgang mit Geräten wie dem hier beschriebenen. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben, sollen den Sie zunachst

die Hilfe von erfahrenen Personen in Anspruchnehmen.

Bewahren Sie alle mit thisem Gerät gefelieferten Unterlagen auf, damit Sie sich bei Bedarf informieren können. Bewahren Sie den Kaufbeleg für eventuelle Garantiefälle auf.
- Wenn Sie das Gerät einzelnen oder verkaufen, geben Sie alle mitgelieferten Geräteunterlagen mit.
- Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beachvet wurde, übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Gefahr!

Warning vor Personenschäden oder Umweltschäden.

Stromschlaggefahr!
Warning vor Personenschäden durch Elektrizität.

Einzugsgefahr!
Warning vor Personenschäden durch Erfassen von Körperteilen oder Kleidungsstücken.

Achtung!
Warning vor Sachschaen.

Hinweis:

Ergänzende Informationen.

Zahlen in Abbildungen (1, 2, 3, ...)

• kennzeichen Einzelteile;

• sind fortlaufend durchnummeriert;
  beziehen sich auf entsprchende Zahlen in Klammern (1), (2), (3) ... im benachbarten Text.

• Handlungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert.

• Handlungsanweisungen mit beliebiger Reihenfolge sind mit einem Punkt gekennzeichnet.
• Auflistungen sind mit einem Strich gekennzeichnet.

3. Sicherheit

3.1 Bestimmungsgemäß Verwendung

Das Gerät ist für das Abrichthobeln und Dickenhobeln von Massivholz bestimmt. Die zulässigen Abmessungen der Werkstücke müssen eingehalten werden (siehe "Technische Daten").

Folgende Arbeiten dürfen mit diesen Gerät nicht durchgeführt werden:

• Einsetzarbeiten (d.h. jegliche Bearbeitung, die nicht über die gesamte Werkstücklange besteht),
  Hobeln von Vertiefungen, Zapfen oder Aussparungen,
  Hobeln von stark gekrummtem Holz, bei dem ein nicht ausreichender Kontakt mit dem Aufnahme- und Mitteltisch besteht.

Jede andere Verwendung ist bestimmungswidrig. Durch bestimmungswidrige Verwendung,Veränderungen am Gerat oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, konnen unvorhersebare Schaden entstehen!

3.2 Allgemeine Sicherheitshinweise

Eine Hobelmaschine ist ein gefährliches Werkzeug, das bei Unachtsamkeit schwere Verletzungen verursachen kann

Achtung!

Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten.

• Beachen Sie beim Gebrauch these Gerätes die folgenden Sicherheitshinweise, um Gefahren für Personen oder Sachschäden auszuschlieben.
• Beachten Sie die speziellen Sicherheitschinweise in den jeweiligen Kapiteln.
• Beachten Sie gegebenenfalls gesetzliche Richtlinien oder Unfallverhütungs-Vorschriften für den Umgang mit Hobelmaschinen.

Allgemeine Gefahren!

• Halten Sie ihren Arbeitsbereich in Ordnung - Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
• Seien Sie aufmerksam. Achten Sie daraufauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Gerät nicht, wenn Sie unkonzentriert sind.
• Benutzen Sie das Gerät nicht, wenn Sie unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
• Berücksichtigten Sie Umgebungseinfüsse. Sorgen Sie für gute Beleuch-tung.
• Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
• Benutzen Sie bei langen Werkstückcken geeignete Werkstückskauflagen, um die Werkstücke abzustützen.

Stellen sie die Werkstückauflagen auf eine geeignete Höhe ein.

• Benutzen Sie diesen Gerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
• Dieses Gerätarf nur von Personen in Betrieb gesetzt und benutzt werden, die mit Hobelmaschinen vertraut sind und sich der Gefahren beim Umgang jederzeit bewusst sind. Personen unter 18 Jahren dürfen diesen Gerät nur im Rahmen einer Berufsausbildung unter Aufsicht eines Ausbilders benutzen.
• Halten Sie Unbeteiligte, insbesondere Kinder, aus dem Gefahrenbereich fern. Lassen Sie während des Betriebs andere Personen nicht das Gerät oder das Netzkabel berühren.
• Überlasten Sie theses Gerät nicht - benutzen Sie theses Gerät nur im Leistungsbereich, der in den Technischen Daten angegeben ist.
  Hobel Sie nie tiefer als 1 / 8'' (3 mm).
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Gefahr durch Elektrizität!

• Setzen Sie theses Gerät nicht dem Regen aus. Benutzen Sie theses Gerät nicht in feuchter oder nasser Umgebung.
• Vermeiden Sie beim Arbeitsen mit thisem Gerat Körperberührung mit geerdeten Teilen (z.B. Heizkörpersn, Rohren, Herden, Kühlschränken).
• Verwenden Sie das Netzkabel nicht für Zwecke, für die es nicht bestimmt ist.
• Kontrollieren Sie regelmäßige die Anschlussleitung des Gerats und halten sie diese bei Beschädigung von einem anerkannten Fachmann ersetzen.
• Kontrollieren Sie regelmäßig die Verlängerungskabel und ersetzen Sie diese, wenn sie beschädigt sind.
• Verwenden Sie im Freien nur Verlängerungskabel, die für den Außenbereich zugelassen und gekennzeichnet sind.
• Stellen Sie vor Wartungsarbeiten sicher, dass das Gerät vom Stromnetz getrennt ist.

Schnittgfahr durch Berühren

der rotierenden Messerwelle!

• Halten Sie immer ausreichend Abstand zur Messerwelle.

• Benutzen Sie gegebenenfalls geeignete Zuführhifen.

• Halten Sie während des Betriebs ausreichend Abstand zu angetriebenen Bauteilen.
  Greifen Sie während des Betriebs nicht in die Späneabsauganlage oder die Messerwellenabdeckung.

Um ein unbeabsichtigtes Anlaufendes Gerätes zu verhindern, schalten Sie das Gerät immer aus:

• nach einer Stromunterbrechung,

• bevor der Netzstecker gezogen oder eingesteckt wird.

• Nehmen Sie theses Gerät nicht ohne montierte Schutzvorrichtungen in Betrieb.
  Warten Sie, bis die Messerwelle still steht, bevor Sie eventuell im Gerät verklemmte Teile oder keine Werkstückabschnittte, Holzreste usw. aus dem Arbeitsbereich entfern.

Schnittgfahr auch an der ste-ien Messerwelle!

• Benutzen Sie beim Wechsel der Hobelmesser Handschuhe.
  Bewahren Sie Hobelmesser so auf, dass sich niemand daran verletzen kann.

Einzugsgefahr!

• Achten Sie darauf, dass beim Betrieb keine Körperteile oder Gegenstände zusammen mit dem Werkstück eingezogen werden konnen. Tragen Sie keine Krawatten, keine Handschuhe, keine Kleidungsstücke mit weiten Ärmeln. Tragen Sie bei langen Haaren unbedingt ein Haarnetz.

• Niemals Werkstücke hobeln, an denen sich

• Seile,
  Schnüre,
  Bander,
  Kabel oder

• Drahte befinden oder die solche Materialien enthalten.

Gefahr durch Rückschlag von

Werkstücken (Werkstück wird von der Messerwelle erfasst und gegen den Bediener geschleudert)!

• Arbeitsen Sie nur mit korrekt funkti-ionerender Rückschlagsicherung.
• Benutzen Sie stets scharfe Hobelmesser. Stumpfe Hobelmesser konnen sich in der Oberfläche des Werkstücks verfangen.
• Verkanten Sie Werkstücke nicht.

• Suchen Sie im Zweifel Werkstücke auf Fremdkörper (zum Beispiel Nagel oder Schrauben) ab.

• Hobeln Sie niemals mehrere Werkstücks gleichzeitig. Es besteht Unfallgefahr, wenn einzelne Stücke unkontrolliert von der Messerwelle erfasst werden.
  entfernen Sie keine Werkstuckabschnittte, Holzreste usw. aus dem Arbeitsbereich - die Messerwelle muss dazu still stehen und der Netzstecker gezogen sein.

• Stellen Sie sicher, dass sich beim Einsatzen (zum Beispiel nach Wartungsarbeiten) keine Montagewerkzeuge oder losenen Teile mehr im Gerät befinden.

Gefahr durch unzureichende

personliche Schutzausrüstung!

Tragen Sie einen Gehorschutz.
Tragen Sie eine Schutzbrille.
Tragen Sie eine Staubschutzmaske.
Tragen Sie geeignete Arbeitskleidung.
- Bei Arbeiten im Freien ist rutschfeste Schuhwerk empfehlenswert.

Gefahr durch Holzstaub!

• Einige Holzstaubarten (z.B. von Eichen-, Buchen- und Eschenholz) können beim Einatmen Krebs verursachen. Arbeiten Sie nach Möglichkeit mit einer Absauganlage. Die Absauganlage muss die in den Technischen Daten genommen Werte erfüllen.

• Achten Sie darauf, dass beim Arbeitsen möglichst weniger Holzstaub in die Umgebung gelangt:

• Ablagerungen von Holzstaub im Arbeitsbereich entfern (nicht wegpusten!);
  Undichtigkeiten in der Absauganlage beseitigen;

• Für gute Belüftung sorgen.

Gefahr durch technische Verungen oder durch den

Gebrauch von Teilen, die nicht vom Hersteller geprüft und freiigegeben sind!

• Montieren Sie theses Gerät einzel entsprechend dieser Anleitung.
• Verwenden Sie nur vom Hersteller freigegebene Teile. Dies betriff insbesondere die Sicherheitseinrichtungen (Bestellnummern siehe Ersatzteilliste).
• Nehmen Sie an den Teilen keine Veränderungen vor.

Gefahr durch Mängel am

Gerät!

• Pflegen Sie das Gerät sowie das Zubehör sorgfältig. Befolgen Sie die Wartungsvorschriften.
• Überprüfen Sie das Gerät vor jedem Betrieb auf eventuelle Beschädigungen:

Vor weiterem Gebrauch des Geräts mussen Sicherheitseinrichtungen, Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungsgemeße Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen. Sümmtliche Teile mussen richtig montiert sein und alle Bedingungen erfüllen um den einwandfrei Betrieb des Gerätes zu gewährleisten.

• Benutzen Sie das Gerät niemals, wenn das Anschlusskabel beschädigt ist. Es besteht die Gefahr eines elektrischen Schocks. Lassen Sie ein beschädigtes Netzkabel umgehend durch eine Elektrofachkraft ersetzen.
• Beschädigte Schutzvorrichtungen oder Teile müssen sich gemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden. Lassen Sie beschädigte Schalter durch eine Kundendienstwerkstatt auswechseln. Benutzen Sie diese Gerät nicht, wenn sich der Schalter nicht ein- und ausschalten lasst.
• Halten Sie die Handgriffe trocken und frei von Öl und Fett.

Gefahr durch blockierende

Werkstücke oder Werkstücksleite!

Wenn eine Blockade auffritt:

1. Gerätausschalten.
2. Netzsteckerziehen.
3. Handschuheragen.
4. Blockade mit geeignetem Werkzeug beheben.

3.3 Symbole auf dem Gerät

Gefahr!

Missachtung der folgenden Warnungen kann zu schweren Verletzungen oder Sachschäden führen.

Betriebsanleitung lesen.

Halten Sie immer ausreichend Abstand zur Messerwelle.

Halten Sie während des Betriebs ausreichend Abstand zu angetriebenen Bauteilen.

Hohenverstellung fur den Dickentisch.

Kap. 7.4 "Maschine reinigen und pflegen" beachten!

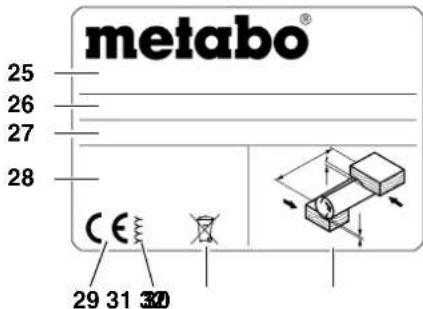

Angaben auf dem Typenschild:

25 Hersteller
26 Seriennummer
27 Gerätebezeichnung
28 Motordaten (siehe auch "Technische Daten")
29 CE-Zeichen - Dieses Gerät erfüllt die EU-Richtlinien gemäß Konformitätserklarung
30 Baujahr
31 Entsorgungssymbol - Gerät kann über Hersteller entsorgt werden.
32 zulässige Werkstückabmessungen

3.4 Sicherheitseinrichtungen

Rückschlagsicherung

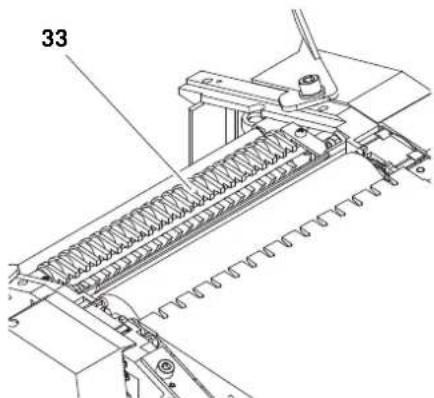

Die Rückschlagsicherung (33) verhinder, dass ein Werkstück von der rotierenden Messerwelle zurück gegen den Bediener geschleudert wird.

Alle Greifer der Rückschlagsicherung müssen an der Unterkante spitz zulaufen.
Alle Greifer der Rückschlagsicherung mussen von selbst in die Ausgangsstellung (nach unten) zurückkehren.

Messerwellen-Abdeckprofil

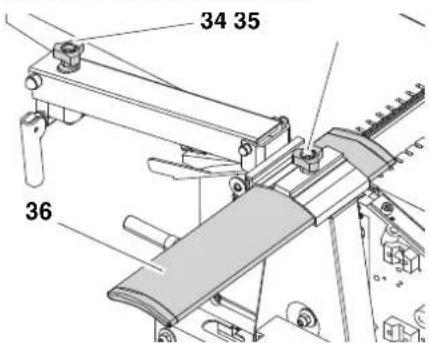

Das Messerwellen-Abdeckprofil (36) verhindert, dass die rotierende Messerwelle beim Abrichthobeln von oben berührt werden kann.

• Nach Losen der Klemmschraube (35) wird das Messerwellen-Abdeckprofil der Breite des Werkstücks angepasst.
  Mit der Hoheneinstellschraube (34) wird das Messerwellen-Abdeckprofil der Hohe des Werkstücks angepasst. Das Messerwellen-Abdeckprofil ist für den Betrieb als Abrichthobel zwischen 0 und 85 mm hohenverstellbar.

Für einen wirkungsvollen Schutz muss das Messerwellen-Abdeckprofil immer an das Werkstück angepasst werden. Beim Führren des Werkstücks gleiten die Hände über das Messerwellen-Abdeckprofil hinweg.

Spanauswurfhaube

Beim Dickenhobeln dient die Spanauswurfhaube (37) als zusätzliche Messerstellen-Abdeckung.

Dazu wird die Spanauswurfhaube (37) nach oben geklappt und die Einstell-schraube (38) gegen den Uhrzeigersinn bis zur Endposition gedreht (Spanauswurfhaube ist geschichert).

4. Bedienelemente

Ein/Aus-Schalter

• Einschalten = grünen Schalter drücken.
  Ausschalten = roten Schalter drucken.

Unterspannungsrelais

Bei Spannungsausfall wird ein Unterspannungsrelais ausgelost. Damit wird verhindert, dass das Gerät von allein anlauf, sobald wieder Spannung vorhenden ist. Zum Wiedereinschalten muss der grüne Ein-Schalter erneut betätig werden.

Überlastungsschutz

Die Hobelmaschine besitz einen eingebauten Überlastungsschutz. Dieserschaltet das Gerät aus, wenn sich der Motor zu stark erwartt. Um die Hobelmaschine wieder einzuschalten:

1. Motor abkühlen setzen (etwa zehn Minuten);
2. grünen Schalter drücken.

Hohenverstellung fur den Dicken-tisch (beim Betrieb als Dickenhobel)

Mit der Hohenverstellung für den Dickentisch wird die Hobeldicke (= Dicke des Werkstücks nach der Bearbeitung) beim Betrieb als Dichenhobel eingestellt.

• Pro Kurbelumdrehung wird die Höhe des Dickentisches um 3 mm verändert.
  Pro Durchgang konnen maximal 3 mm abgenommen werden.
• Es können Werkstücke bis zu einer Dicke von maximal 160 mm bearbeitet werden.

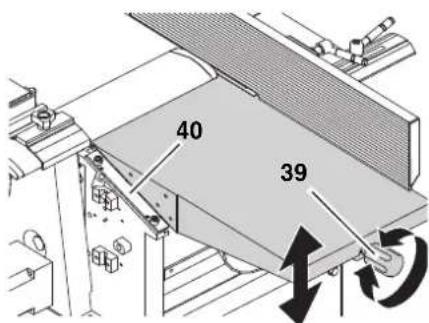

Hohenverstellung fur den Aufnahmetisch (beim Betrieb als Abrichthobel)

Mit der Hohenverstellung (39) für den Aufnahmetisch wird eingestellt, wie viel Material beim Betrieb als Abrichthobel abgehobelt werden soll.

Ein Teilstrich auf der Skala befind dem Aufnahmetisch (40) entspricht 1 mm Spanabnahme.
Pro Durchgang konnen maximal 3mm abgehobelt werden.

Anschlagprofil

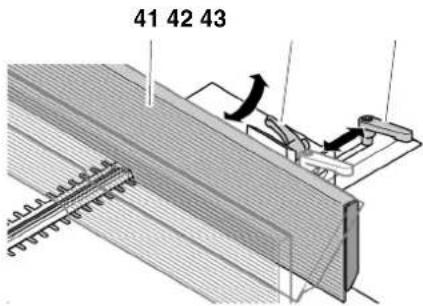

Das Anschlagprofil (41) dient zur seitlichen Führung der Werkstücke beim Abrichthobeln.

• Nach Losen des Klemmhebels (43) kann das Anschlagprofil der Breite des Werkstücks angepasst werden.
  Nach Losen des Klemmhebels (42) kann das Anschlagprofil um maximal 45^ gekippt werden.

5. Montage

Gefahr!

Umbauten an der Maschine oder der Gebrauch von Teilen, die nicht vom Hersteller geprüft und freiogegeben sind, können beim Betrieb zu unvorhersehbaren Schäden führen!

• Montieren Sie die Maschinebau entsprechend dieser Anleitung.
• Verwenden Sie nur die im Lieferumfang enthaltenen Teile.
• Nehmen Sie an den Teilen keine Veränderungen vor.

Benötigtes Werkzeug

• Schraubenschlüssel 10 mm
  Schaubenschlussel 13 mm
  Kreuzschlitz-Schraubendreher
  Winkel fur 45^ und 90^
• Innensechskantschlüssel (verschiedene Großen)

5.1 Transportschutz entfernen

• Schutzfolie vom Dickentisch entfernen.

5.2 Beine montieren

1. Maschine mit Hilfe einer zweiten Person umdrehen und auf einer geeigneten Unterlage ablegen.

1. Vier Beine (44) innen in den Ecken der Maschine anschrauben:

2. Sechskantschrauben (48) von auBen durchstecken;
   -von innen Scheiben (47) aufstecken und

3. Sechskantmuttern (46) aufschrauben und festziehen.

4. Gummifübe (45) auf die Beine aufschieben.

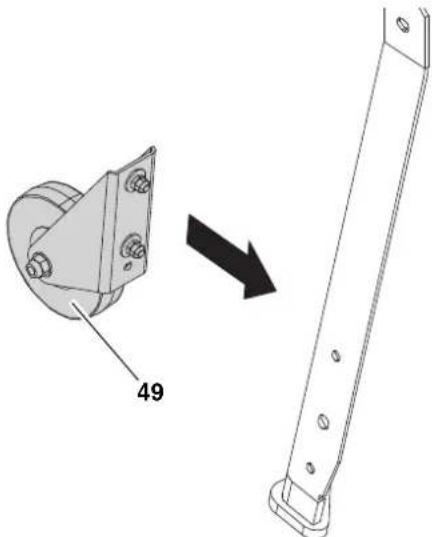

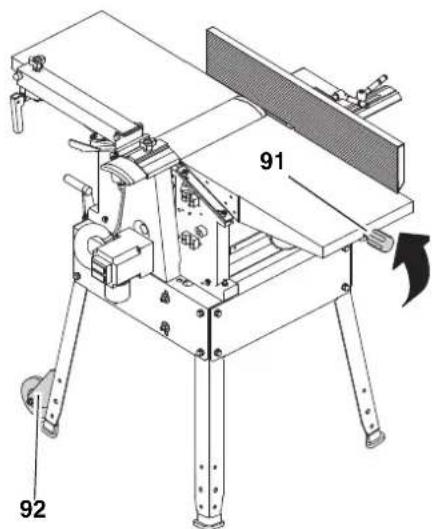

1. Beide Transportträder (49) an den Beinen auf der Seite des Abgabetisches mit Sechskantschrauben, Scheiben und Sechskantmuttern montieren.

5.3 Aufnahmetisch montieren

5.4 Hohenverstellung für Dickentisch montieren

5.5 Spanauswurfhaube montieren

• Spanauswurfhaube (50) mit vier Blechschauben (51) an das Befestigungsprofil (52) schrauben.

Einstellschraubenhalterung (54) mit zwei Blechschrauben (53) an das Befestigungssprofil (52) schrauben.

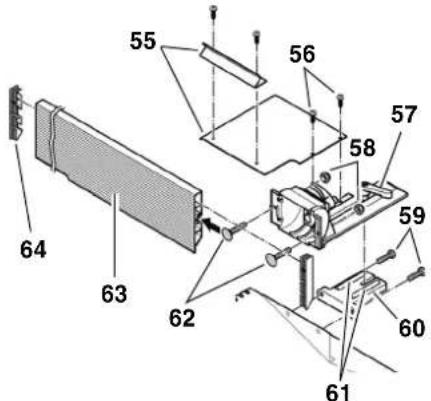

5.6 Anschlag montieren

1. Anschlaghalterung (60) vom Anschlagträger (57) entfernen. Darauf achten, dass die beiden Führungsstüfte (61) in der Anschlaghalterung nicht verloren gehen.
2. Anschlaghalterung (60) mit zwei Sechskantschrauben (59) an den Aufnahmetisch schrauben.

1. Anschlagträger wieder an der Anschlaghalterung befestigen.
2. Zwei Schlossschrauben (62) in das Anschlagprofil (63) einschieben und mit zwei selbstsichernden Muttern (58) am Anschlagträger festschrauben.
3. An beiden Enden des Anschlagpro-fils eine Kunststoffkappe (64) aufsetzen.
4. Abdeckbleche (55) miteinander verschrauben mit zwei Kreuzschlitzschrauben (56) am Anschlagträger festschrauben.
5. Anschlagprofil durch Verstellen der beiden Justierschrauben exakt auf 45^ und 90^ ausrichten (Winkel zur Hilfenehmen).

5.7 Netzanschluss

Gefahr!

Elektrische Spannung Setzen Sie die Maschine nur in trockener Umgebung ein. Betreiben Sie die Maschine nur an einer Stromquelle, die folgende Anforderungen erfüllt (siehe auch "Technische Daten"):

Absicherung mit einem Fl-Schalter mit einem Fehlerstrom von 30 mA;
- Steckdosen vorschrifsmäßig installiert, geerdet und geprüft;
- Steckdosen bei Dreiphasen-Drehstrom mit Neutraleiter.
- bei Einsatz einer Späneabsauganlage muss auch die Späneab

sauganlage ausreichend geerdet sein;

Verlegen Sie das Netzkabel so, dass es beim Arbeitsen nicht stört und nicht beschädigt werden kann.

Schützen Sie das Netzkabel vor Hitze, aggressiven Flüssigkeiten und scharfen Kanten.

Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt.

Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose.

Drehrichtung prüfen! (nur bei Ausführung mit Drehstrom-Motor): Je nach Phasenbelegung ist es möglich, dass sich die Messerwelle falschherum dreht. Dies kann zu Schäden an der Maschine und am Werkstück führen. Daher vor jedem Neuanschluss die Drehrichtung prüfen.

Bei falscher Drehrichtigung mussen die Phasen von einer Elektrofachkraft an der Zuleitung oder am Netzanschluss getauscht werden.

6. Bedienung

Die Hobelmaschine HC 260 laBt sich entweder als Abricht- oder als DickenhoBelmaschine betreiben:

6.1 Betrieb als Abrichthobel

i Hinweis:

Das Abrichthobeln dient dazu, eine unregelmäßige Oberfläche plan zu hobeln (= abzurichten), zum Beispiel um die Kanten einer Bohle zu versaubern.

Werkstück liegt oben auf dem Aufnahmetisch.
Werkstück wird an der Unterseite bearbeitet.
Vorschubrichtung des Werkstücks umgekehrt wie beim Dickenhobeln.

Werkstückabmessungen

Länge Breite Höhe
unter 250 mm Schiebelade (Zuführ-hilfe) benutzen	max. 260 mm	min. 5 mm
bei über 1500 mm mit zusätzlicher Werkstückkauflage oder Helfer arbeiten

Vorbereitung

Gefahr!

Vor allen Arbeiten an der Maschine Netzsteckerziehen!

1. Einstellschraube (65) im Uhrzeiger-sinn bis zur Endposition drehen.

1. Spanauswurfhaube nach unten klappen.
2. Linken und rechten Arretierhebel nach außen stellen.

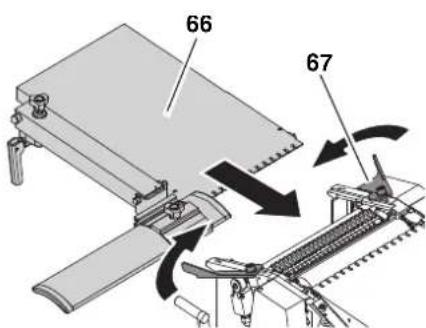

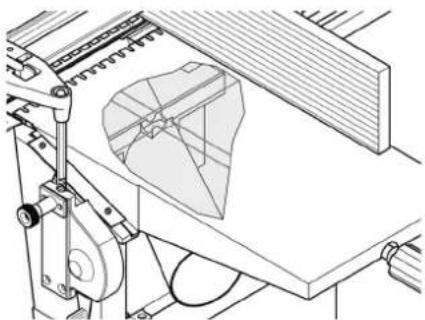

3. Abgabetisch (66) aufsetzen - die beiden Stifte am Gehäuse der Maschine müssen in die unteren Schlitze der Abgabetisch-Führung greifen.

Hinweis:

Die Stifte mussen den Endschalter ausliesen. Nur dann kann das Geräteingeschaltet werden.

1. Abgabetisch (66) mit beiden Arre
   tierhebeln (67) fixieren.
2. Aufnahmetisch durch Drehen an der Hohenverstellung auf 2,0 bis 2,5 mm einstellen.

3. Dickentisch mit der Kurbel auf 120 mm Höhe einstellen.

4. Spanabsaughaube (dies ist nicht die Spanauswurfhaube aus Schritt 1!) von der Aufnahmeseite unter den Aufnahmetisch in die Maschine führen. Richtige Lage der Spanabsaughaube beachten:

5. Absaugstutzen zeigt nach außen;
   Spanabsaughaube soweit einschieben, dass der Schnittpunkt der Welle und der Achse unter dem Aufnahmetisch (Pfeil) sich genau über der dafür passenden Aufnahme der Spanabsaughaube befindet.

1. Dickentisch vorsichtig nach oben kurbeln, um die Spanabsaughaube zu fixieren.
2. Absaugstutzen der Spanabsaughaube an eine geeignete Absauganlage anschließen.
3. Messerwelle mit dem MesserwellenAbdeckprofil abdecken.

Hinweis:

Die Spanabsaugahe muss montiert sein. Die Spanabsaugahe deckt die Messerwelle von unten ab und muss den Endschalter auslösen, damit die Maschine eingeschaltet werden kann.

Gefahr!

Einige Holzstaubarten (z. B. von Eichen- und Eschenholz) können beim Einatmen Krebs verursachen: Arbeitsen Sie in geschlossenen Räumen nur mit einer geeigneten Späneabsauganlage:

• passend zum Außendurchmesser des Absaugstutzens (100 mm)
  Luftmenge ≥ 550m^3 /h
• Unterdruck am Absaugstutzen der Hobelmaschine ≥ 740 Pa;
• Luftgeschwindigkeit am Absaugstutzen der Hobelmaschine ≥ 20m / s

Achtung!

Ein Betrieb ohne Späneabsauganlage ist nur möglich:

im Freien;

• wenn nur weniger Späne entstehen (bei schmalen Werkstücken und geringer Hobeldicke);
• mit Staubschutzmaske.

6.2 Abrichten von Werkstücken

Gefahr!

An der offen laufenden Messerwelle konnen Sie sich schwer verletzen! Decken Sie daher den Teil der Messerwelle mit dem Messerwellen-Abdeckprofil ab, der nicht durch das Werkstück abgedeckt wird. Passen Sie dazu das Messerwellen-Abdeckprofil genau an die Abmessungen des Werkstücks an.
- Überprüfen Sie die Funktion des Messerwellen-Abdeckprofils. Drücken Sie hierfür das Messerwellen-Abdeckprofil nach unten und halten Sie es los. Nach dem Loslassen muss das Messerwellen-Abdeckprofil selbstindig in die eingestelle Stellung zurückfedern. Betreiben Sie das Gerät nicht mit defektem Messerwellen-Abdeckprofil.
- Fassen Sie beim Führn eines Werkstücks niemals mit den Händen unter das MesserwellenAbdeckprofil!
- Verwenden Sie eine Zuführhilde (Schiebelade), wenn Sie Kleinere Werkstücke abrichten wollen, die nicht mit einem ausreichenden Sicherheitsabstand zur Messerwelle geführt werden können.
- Verwenden Sie beim Abrichten von Schmalseiten den Anschlag, damit das Werkstück eine sichere seitliche Führung hat. Verwenden Sie einen Hilfsanschlag, wenn Sie dünne oder schmale Werkstücke abrichten wollen, damit ihre Höhe beim Führnen ausreichen den Abstand zur Messerwelle haben.
- Verwenden Sie beim Einsetzobeln einen Anschlagklotz hinter dem Werkstück, damit das Werkstück nicht gegen die Vorschubrichtung zurückschlagen kann.
- Verwenden Sie eine Werkstück-auflage (zum Beispiel Rollenstandder), damit große Werkstücke nicht das Gleichgewicht verliehen.
- Führer Sie ein Werkstück nicht über die offen laufende Messerwelle zurück!

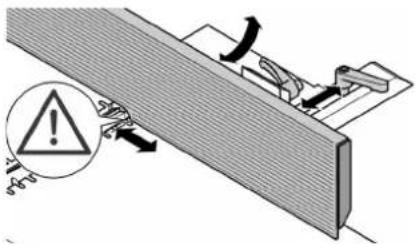

Benutzen Sie je nach Erfordernis: Späneabsaugvorrichtung (Zube-hör); Gleitwachs, damit Werkstü

cke leicht über Aufnahme- und Abgabetisch gleiten.

1. Nehmen Sie die richtige Arbeitsposition ein:

2. and der Schalterseite;
   frontal zum Gerät.

3. Anschlag wie gewünscht einstellen.

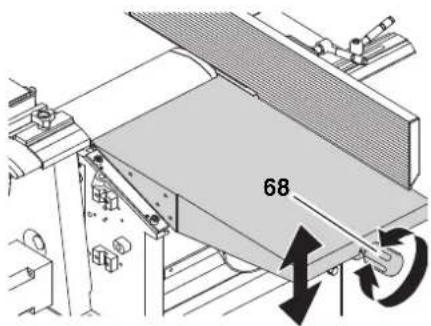

1. Hobeldicke mit der Kreuzgriff-schraube (68) am Aufnahmetisch einstellen.

Hinweis:

Die Maschine kann in einem Durchgang maximal 3 mm abhobeln. Dieses Maßarf noch nur ausgenutzt werden:

• mit sehr scharfen Hobelmessern;
• bei weichen Holzern;
• wenn nicht die maximale Werkstücks-breite genutzt wird.

Andernfalls besteht die Gefahr, dass das Gerät überlastet wird.

Bearbeiten Sie ein Werkstück am besten in mehreren Arbeitsgängen, bis die gewünschte Dicke erreicht ist.

1. Werkstück an den Anschlag anlagen (gegebenenfalls Hilfsanschlag verwenden).
2. Messerwellen-Abdeckprofil anpassen:

Hobeln von Schmalseiten (Fugen):

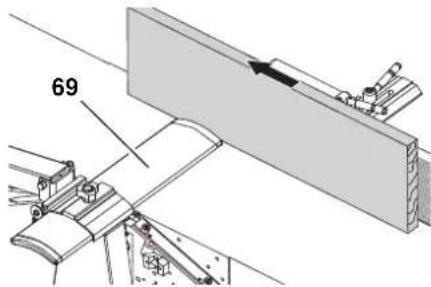

Messerwellen-Abdeckprofil (69) seitlich an das Werkstück schiben.

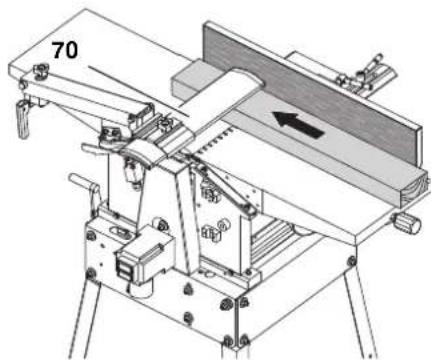

Hobeln von Breitseiten: Messerwellen-Abdeckprofil (70) von oben auf das Werkstück absenken.

1. Motor einschalten.
2. Werkstück gerade über den Aufnahmetisch schieren. Dabei Finger geschlossen halten und Werkstück mit der flachen Hand führen. Nur im Bereich des Aufnahmetisches auf das Werkstück drücken.
3. Maschine ausschalten, wenn nicht unmittelbar weitergarbeitet werden soll.

6.3 Betrieb als Dickenhobel

Hinweis:

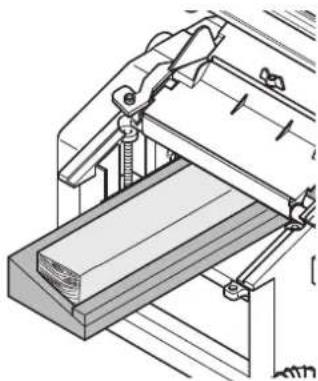

Das Dickenhobeln dient dazu, ein Werkstück mit einer bereits plan gehobelten Oberfläche)dinner zu hobeln.

Werkstück wird durch die Hobelmaschine gefuhrt.
Die bereits plan gehobelte Flächeliegt auf dem Dickentisch.
Werkstück wird an der Oberseite bearbeitet.
Vorschubrichtung des Werkstücks umgekehrt wie beim Abrichthobeln.

Werkstückabmessungen

Länge Breite Höhe
min. 200 mm – min.		4 mm
bei über 1500 mm mit zusätzlicher Werkstückauf-lage oder Helfer arbeiten	max. 260 mm	max. 160 mm

Vorbereitung

Gefahr!

Vor allen Arbeitsen an der Maschine Netzsteckerziehen!

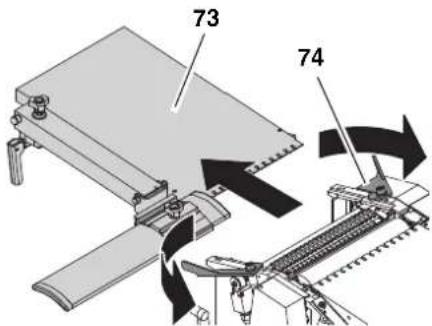

1. Klemmhebel (71) lösen und Anschlag (72) abnehmer.

1. Linken und rechten Spannhebel (74) nach außen stellen.

1. Abgabetisch (73) abnehmen.

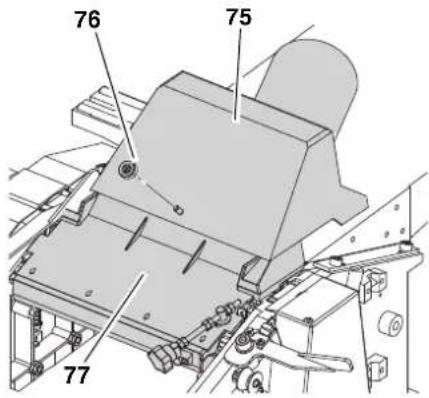

2. Spanauswurfhaube (77) nach oben über die Messerwelle klappen.
3. Einstellschraube gegen den Uhrzeigersinn bis zur Endposition drehen. Die Schutzhaube kann nicht geöffnet werden.
4. Beim Betrieb mit einer Späneab-sauganlage: Rändelmutter von der Spanauswurf-haube (77) abschrauben. Die Span-absaughhaube (75) auf die Spanauswurfhaube (77) setzen.
5. Spanauswurfhaube (77) mit der Rändelmutter (76) befestigen.

Hinweis:

Beim Dickenhobeln dient die Spanauswurfhaube (77) als Abdeckung für die Messerwelle. Die Spanauswurfhaube muss den Endschalter auslösen, damit die Maschine eingeschaltet werden kann.

1. Beim Betrieb mit einer Späneab-sauganlage, Absaugstutzen der Spanabsaughaube (75) an eine geeignete Absauganlage anschließen.

Gefahr!

Einige Holzstaubarten (z. B. von Eichen- und Eschenholz) können beim Einatmen Krebs verursachen: Arbeiten Sie in geschlossenen Räumen nur mit einer geeigneten Späneabsauganlage:

• passend zum Außendurchmesser des Absaugstutzens (100 mm)
• Luftmenge ≥ 550m^3 /h
  Unterdruck am Absaugstutzen der Hobelmaschine 740 Pa;
• Luftgeschwindigkeit am Absaugstutzen der Hobelmaschine ≥ 20m / s

Achtung!

Ein Betrieb ohne Späneabsauganlage ist nur möglich:

im Freien;
- wenn nur weniger Späne entstehen (bei schmalen Werkstücken und geringer Hobeldicke);
- mit Staubschutzmaske.

6.4 Dickenhobeln von Werkstücken

Gefahr!

EsbestehtEinzugsgefahr durch die rotierenden Zufuhrwalzen! Halten Sie ausreichenden Abstand zum Innern der Maschine!Verwenden Sie eine

Zuführhile (Schiebestock), wenn Sie Kleinere Werkstücke in das Gerat schiben wollen.

• Verkanten Sie Werkstücke nicht. Es besteht Rückschlaggefahren.
  Entfernen Sie eventuell im Gerät verklemmte Teile erst, wenn der Motor vollig stillsteht und der Netzstecker gezogen ist.
• Führer Sie ein Werkstück von der Abgabeseite aus, wenn es sowie eingezogen ist, dass es von der Aufnahmeseite nicht mehr sicher geführt werden kann.
  Hobeln Sie maximal zwei Werkstücke zugleich. In thisem Fall beide Werkstücke an den AuBeneiten der Einschuböffnung zufuhren.
  Benutzen Sie je nach Erfordernis: Späneabsaugvorrichtung (Zubehör); Gleitwachs, damit Werkstücke leicht über den Dickentisch gleiten.

Achtung!

Im Innenaum der Maschine befindet sich innen ein Endschalter. Achten Sie beim Zuführren von Werkstückendar auf, dass der Endschalter nicht beschadigt wird.

1. Nehmen Sie die richtige Arbeitsposition ein:

an der Schalterseite;
- frontal zum Gerät.

1. Hobeldicke mit der Kurbel einstellen.

Hinweis:

Die Maschine kann in einem Durchgang maximal 3 mm abhobeln. Dieses Maßarf jedoch nur ausgenutzt werden:

mitsehr scharfen Hobelmessern;
- bei weichen Holzern;
- wenn nicht die maximale Werkstückbreite genutzt wird.

Andernfalls besteht die Gefahr, dass das Gerät überlastet wird.

Bearbeiten Sie ein Werkstück am besten in mehreren Arbeitsgängen, bis die gewünschte Dicke erreicht ist.
3. Um nicht-parallele Flächen zu hobeln, geeignete Zuführilfen verwenden (passende Schablonen herstehen).

1. Motor einschalten.

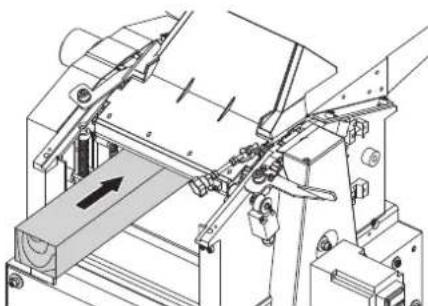

2. Werkstück langsam und gerade einschienen. Das Werkstück wird automatisch eingezogen.
3. Werkstück gerade durch die Hobelmaschine führen.
4. Maschine ausschalten, wenn nicht unmittelbar weitergarbeitet werden soll.

7. Wartung und Pflege

Gefahr!

Vor allen Wartungs- und Reinigungsa- arbeiten:

• Maschine ausschalten.
• Netzsteckerziehen.
  Warten bis die Maschine still- steht.

Als Ersatzteile, insbesondere bei Sicherheitseinrichtungen und Schneidwerkzeugen, nur Originalteile verwenden, da Teile, die nicht vom Hersteller geprüft und freiigegeben sind, zu unvorhersehbaren Schäden führen können.

Nach allen Wartungs- und Reinigungsrarbeiten:

Alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.
- Sicherstellen, dass sich keine Werkzeuge oder Ahnliches an oder in der Maschine befinden.

Weitergehende Wartungs- oder Reparaturarbeiten, als die in thisem Kapitel beschrieben, * dürfen nur Fachkräfte durchführren.

7.1 Hobelmesser aus- und einbauen

Hinweis:

Stumpfe Hobelmesser machen sich bemerkbar durch:

• verringerte Hobelleistung;
• größere Rückschlaggefahr;
• Überlastung des Motors.

Gefahr!

Schnittgfahr an den Hobelmessern! Tragen Sie beim Wechsel der Hobelmesser Handschuhe.

Zum Ausbau der Hobelmesser:

1. Netzsteckerziehen.
2. Anschlag abnehmen.
3. Messerwellen-Abdeckprofil ganz nach oben und außen stellen.
4. Vier Sechskantschrauben an der Hobelmesser-Andruckleiste ganz einschrauben (Handschuhe benutzen!).

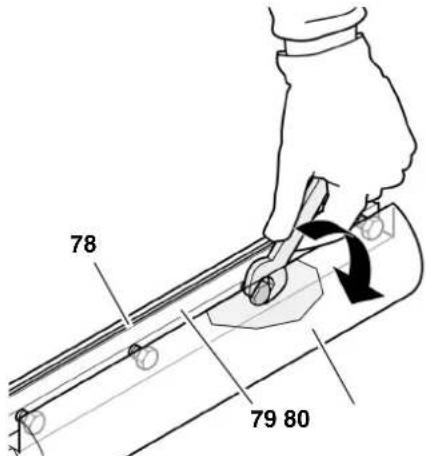

1. Hobelmesser-Andruckleiste (79) mit Hobelmesser (78) aus der Messerwelle (80)nehmen.
2. Oberflächen von Messerwelle, und Hobelmesser-Andruckleiste reinigen.

Gefahr!

Verwenden Sie keine Reinigungsmittel (z. B. um Harzrückstände zu beseitigen), welche die Leichtmetallbauteile angreifen können; die Festigkeit der Leichtmetallbauteile kann sonst beeinträchtigt werden.

Zum Einbau der Hobelmesser:

Hinweis:

Falls Sie Hobelmesser verwenden, die auf beiden Seiten angeschließen sind, genugt es, das Hobelmesser umzudrehen, wenn die andere Seite ausreichend scharf ist.

Gefahr!

• Verwenden Sie nur geeignete Hobelmesser (siehe "Technische Daten") - ungeeignete, falsch montierte, stumpfe oder beschädigte Hobelmesser können sich losen beziehungsweise die Rückschlagsgefahr stark erhöhen.

• Achten Sie darauf, dass immer beide Hobelmesser ausgetauscht beziehungsweise gewendet werden.
  Montieren Sie Hobelmesser nur mit Originalteilen.

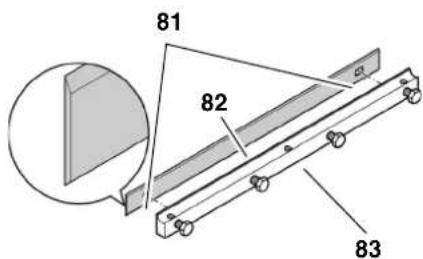

• Scharfes Hobelmesser wie abgebildet auf die Hobelmesser-Andruckleiste legen. Die beiden Stifte der Hobelmesser-Andruckleiste müssen in die beiden LÖcher (81) des Messers greifen.

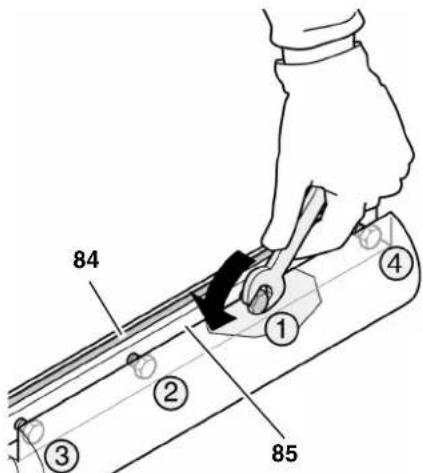

1. Hobelmesser-Andruckleiste (83) mit dem Hobelmesser (82) in die Messerwelle legen. Darauf achten, dass das Messer nicht von den beiden Stiften der Hobelmesser-Andruckleiste rutsch.

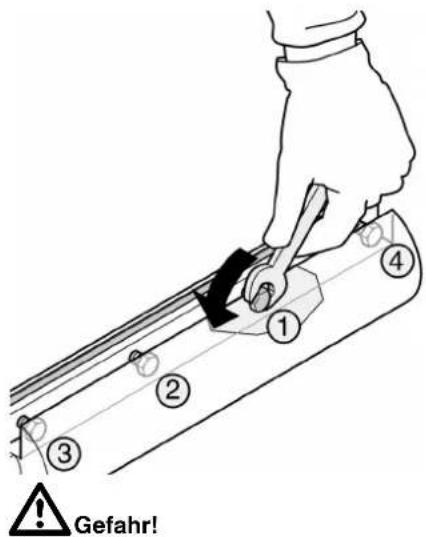

2. Vier Sechskantschrauben an der Hobelmesser-Andruckleiste soweit herausdrehen, bis sich Hobelmesser-Andruckleiste (85) und Messer (84) soeben noch langs zur Messer-wellen-Achse bewegen halten.

1. Um den Überstand der Messer zu prufen, gibt es zwei Möglichkeiten:
2. Mit der Einstell-Lehre (86) (diese muss entsprechend den Unfallverhütungsvorschriften mitgeliefert werden).
   Einstell-Lehre fur Hobelmesser wie abgebildet auf die Messerwelle setzen. Die Messer mussen so welt herausragen, dass sie die EinstellLehre berühren. These Prüfung musn an beiden Hobelmessern und auf beiden Seiten der Messerwelle durchgefuhrt werden.

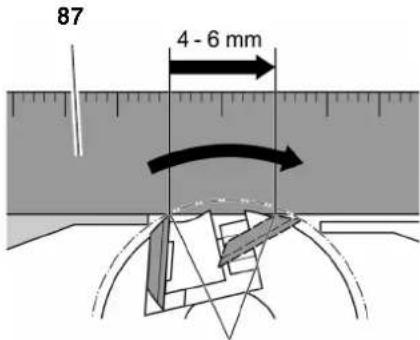

Mit einem Aluminium-Lineal (87) (dies gehen genauer,als mit der Einstein-Lehre).
Aluminium-Lineal wie abgebildet über Abgabetisch und Messerwelle legen.

• Messerwelle mit der Hand um eine Umdrehung entgegen der Arbeitsrichtung weiterdrehen.
  Die Einstellung der Hobelmesser ist korrekt, wenn das Lineal durch das Drehen um 4 bis 6 mm weiterbewegt wird.

These Prüfung musn an beiden Seiten der Messerwelle durchgefuhrt werden.

1. Um den Überstand der Messer ein-zustellen, die Madenschrauben in der Hobelmesser-Halteleiste mit einem 3 mm-Innensechskantschluss verstellen.
2. Zum Festschauben, vier Sechskantschauben an der Hobelmesser-Andruckleiste ganz Herausdrehen. Um Verspannungen der Hobelmesser-Andruckleiste zu vermeiden, mit den mittleren Schrauben beginnen, dann schrittweise die Schrauben festziehen, die)naher zum Rand liegen.

Werkzeug zum Festschauben nicht verlangern.
- Schrauben nicht durch Schläge auf das Werkzeug festziehen.
13. Messerwellen-Abdeckprofil in Ausgangsstellung bringen.
14. Anschlag aufsetzen.

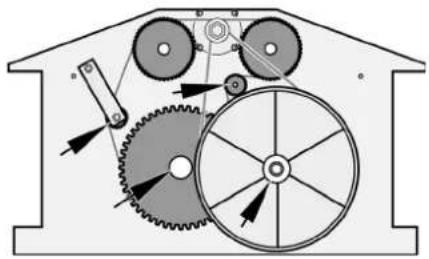

7.2 Vorschubgetriebe warten

1. Netzstecker ziehen.
2. Zwei Muttern der Getriebeabdeckung losen und Getriebeabdeckung abnehmer.
3. Holzstaub und Späne mit Hilfe der Späneabsauganlage oder mit einem Pinsel entfern.
4. Rollenkette und Lager der Achsen und Wellen (Pfeile) mit Wartungsund Pflegespray leicht einsprühen (kein Öl verwenden!).

1. Getriebeabdeckung aufsetzen und mit den beiden Mutter festschrauben.

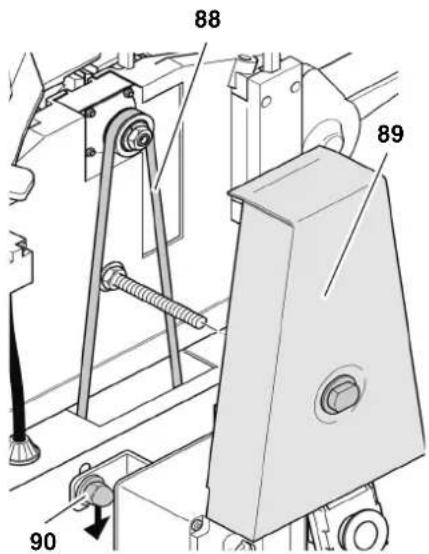

7.3 Hauptantriebsriemenspannen

1. Netzsteckerziehen.
2. Mutter der Riemenabdeckung losen und Riemenabdeckung (89) abnehmen.

3. Riemenspannung mit Daumendruck prufen. Der Hauptantriebsriemen (88) sind sich in der Mitte maximal 10 mm eindrücken lessen. Wenn der Hauptantriebsriemen nachgespannt werden muss:

4. Vier Schrauben zur Motorbefestigung etwa eine Umdrehung offen.

1. Motor zum Spannen des Antriebsriemens nach unten drucken.
2. Wenn die Riemenspannung korrekt ist, Schrauben zur Motorbefestigung (90) über Kreuz anziehen.
3. Gegebenenfalls Holzstaub und Späne mit Hilfe der Späneabsauganlage oder mit einem Pinsel entfern.
4. Riemenabdeckung aufsetzen und mit der Mutter festschrauben.

7.4 Maschine reinigen und pflegen

1. Netzsteckerziehen.

2. Holzstaub und Späne mit Hilfe der Späneabsauganlage oder einem Pinsel entfern:

3. Messerwelle;
   Hohen-Verstelleinrichtung des Messerwellen-Abdeckprofils;
   Hohen-Verstelleinrichtung des Dickentisches;
   Vorschubgetriebe.

4. Bauteile mit Wartungs- und Pflegespray kein einsprufen (kein Öl verwenden!).

Hohen-Verstelleinrichtung des Dickentisches;
Hohen-Verstelleinrichtung des Messerstellen-Abdeckprofils.

1. Aufnahmetisch, Abgabetisch und Dickentisch mit einer dūnnen Schicht Gleichwachs versehen.

7.5 Maschine transportieren

Die Maschine kann von einer Person transportiert werden. Die Maschine dazu an der Hohenverstellung (91) ankippen bis die Maschine auf den Transporträ-dern (92) steht und auf den Transporträ-dern rolten.

7.6 Maschine aufbewahren

Gefahr!

1. Netzsteckerziehen.
   2.Bewahren Sie die Maschine so auf,

2. dass sie nicht von Unbefugten in Gang gesetzt werden kann und

3. sich niemand an der stehenden Maschine verletzen kann.

Achtung!

Maschine nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

7.7 Wartungstabelle

Die hier aufgeführten Prüfungen und Arbeiten dnen der Sicherheit! Sollten an den genannten Bauteilen Mangel vorliegen, daß die Maschine nicht benutz werden, bis diese Mangel fachgerecht beseitigt sind!

Vor Arbeitsbeginn
Rückschlag-sicherung	Prüfen:- -Beweglichkeit der Greifer (müssen von selbst zusückfallen)- - Spitzen der Greifer (nicht abgerundet)
Hobelmesser	Prüfen: -Fester Sitz -Scharfe -Allgemeiner Zustand (keine Scharten etc.)
Innenbereich des Gerätes	Entfernen: - Holzpane
Gewindestan-gen (Höhen-verstellung)	- Holzstaub
Späneabsaug-stutzen (wenn ohne Absau-gung garbeitet wird)
Auszugswalze Pfl:	- Beschichtung unbeschädigt?
	- Werkstücke werden einwandfrei transportiert?
Aufnahme- und Abgabetisch	- Gleichwachs)dünnauftragen.

1 x im Monat (bei tätigchem Gebrauch)
Gewindestan-gen (Höhen-verstellung)	Führungselemente mit Wartungs- und Pflegespray weniger einsprufen
Aufnahme- und Abgabetisch	Ausrüstung prüfen und ggf. nachstellen
Anschlusskabel	Auf Beschädigungen überprüften, ggf. durch Elektrofach-kraft ersetzen setzen.

8. Reparatur

Gefahr!

Reparaturen an Elektrowerkzeugen)dürfen nur durch eine Elektrofachkraft ausgeführct werden!

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sichitte an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterladen.

9. Umweltschutz

Das Verpackungsmaterial des Gerätes ist zu 100% recyclingfähig.

Ausgediente Elektrowerkzeuge und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalle einem Recyclingprozess zugeführrt werden können.

Die Anleitung wurde auf chlorfrei gebleichtem Papier gedruckt.

10. Probleme und Störungen

Gefahr!

Vor jeder Störungsbeseitigung:

1. Gerä ausschalten.
2. Warten bis die Messerwelle stillsteht.
3. Netzsteckerziehen.

Schnittgefahr durch Berührend der rotierenden Messerwelle!

Ein unbeabsichtigtes Anlaufen der Maschine kann schwere Verletzungen zur Folge haben.

Verbrennungsgefahr!

Kurz nach dem Arbeiten konnen die Hobelmesser heiß sein - Lassen Sie das Gerät vor der Störungsbeseitigung abkühlen.

Gefahr!

Nach jeder Störungsbeseitigung: Alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.

Motor lauft nicht:

• Unterspannungsrelais wurde durch vorübergehenden Spannungsausfall ausgelost.

• Erneut einschalten.

• Keine Netzspannung.

• Kabel, Stecker, Steckdose und Sicherung prufen.

• Motor überhitz, z.B. durch stumpfe Hobelmesser, zu starke Belastung oder Spanestau.

• Ursache der Überhitzung beseitiggen, etwa zehn Minuten abkühlen lessen, dann erneut einschalten.

• Kontaktstiffe am Abgabetisch bzw. an der Absaughabe sind nicht im Kontaktschalter eingerastet.

Abgabetisch bzw. Spanabsaughaube korrekt montieren. Kontaktstiffe eventuell nachjustieren.
Beim Dickenhobeln: Kontrollieren, ob die Einstellschraube der Spanhaube bis zur Endposition gedrecht ist und gegebenenfalls korrigieren. Nur dann ist der Kontaktschalter aktiviert und die Maschine lasst sich einschalten (siehe Kapitel 6.3 "Betrieb als Dickenhobel").

Beim Abrichthobeln: Kontrollieren, ob die Spanabsaughaube richtig montiert ist. Nur dann ist der Kontaktschalter aktiviert und die Maschine lasst sich einschalten (siehe Kapitel 6.1 "Betrieb als Abrichthobel").

Leistung{lsst nach:

Hobelmesser stumpf.
Scharfe Hobelmesser einsetzen.
Hauptantriebsriemen rutscht durch.
- Hauptantriebsriemen nachspannen.

Bearbeitete Oberfläche zu rauh:

Hobelmesser stumpf.
Scharfe Hobelmesser einsetzen.
- Hobelmesser durch Späne zugesetzt.
- Späne entfernen.
- Werkstück enthalt noch zu viel Feuchtigkeit.
Werkstuck trocknen.

Bearbeitete Oberfläche rissig:

Hobelmesser stumpf.
Scharfe Hobelmesser einsetzen.
- Hobelmesser durch Späne zugesetzt.
Späne entfernen.

• Werkstück wurde gegen die Wuchsrichtung bearerbeitet.
  Werkstück von der Gegenrichtung bearbeiten.
• Zu viel Material auf einmal abgehobelt.
  Werkstück in mehreren Arbeits-gangenbearbeiten.

Werkstückvorschub zu gering (Dickenhobeln):

D i c k e n t i s c h v

• Dickentisch reinigen und Gleichwachs dunn auftragen.

• Transportwalzen schwergängig.

Transportwalzen instandsetzen.

• Hauptantriebsriemen rutsch durch.

Hauptantriebsriemen nachspannen.

Werkstück eingeklemmt (Dickenhobeln):

• Zu viel Material auf einmal abgehobelt.
  Werkstück in mehreren Arbeits-gangenbearbeiten.

11. Lieferbares Zubehör

Für besondere Aufgaben erhalten Sie im Fachhandel folgenden Zubehör - die Abbildungen finden Sie auf der hinteren Umschlagseite:

A Absaugadapter zum Anschluss an eine Späneabsauganlage
B Dreirollenstandener zum prazisen Fuhren langer Werkstücke
C Hobelmesser zum Hobeln von Holzern (nachschleifbar)

D Hobelmesser

zum Hobeln von Holzern

E Hobelmesser

zum Hobeln von Holzern (Hartmet-tall, nachschleifbar)

F Messerleistenumbausatz

zum Umrusten der Hobelmesser

G Hobelmessereinstellgerät

zum problemlzen Einstellen des Messerüberstandes.

H Gleitmittel WAXILIT

für gute Gleitfähigkeit des Holzes auf den Auflagetischen

I Wartungs- und Pflegespray

zum Entfernen von Harzrückstan
den und zum Konservieren der
Metalloberflächen

12. Technische Daten

		HC 260 C WNB	HC 260 C DNB
Motor 50		Hz
Spannung V 230 400
Absicherung	A
Leerlaufdrehzahl
Motor	min-1	2700	2700
Messerwelle	min-1	6500	6500
Vorschubgeschwindigkeit beim Dickenhobeln	m/min	5	5
Hobelmesser-Abmessungen
Länge	mm	260	260
Breite	mm	18,6	18,6
Dicke	mm	1	1
Maschinenabmessungen
Tiefe (über Aufnahme- und Abgabetisch)	mm	1110	1110
Breite	mm	575	575
Höhe	mm	940	940
Gerät komplett mit Verpackung	kg	76,0	76,0
Gerät betriebsbereit	kg	71,0	71,0
Gerauschemissionswerte beim Abrichthobeln nach EN 61029-1*
Emissions-Schaldruckpegel LpA (unter Last)	dB (A)	84,1	84,1
Schalleistungspegel LWA (unter Last)	dB (A)	91,3	91,3
Messunsicherheit KWA	dB (A)	3	3
Gerauschemissionswerte beim Dickenhobeln nach EN 61029-1*
Emissions-Schaldruckpegel LpA (unter Last)	dB (A)	87,6	87,6
Schalleistungspegel LWA (unter Last)	dB (A)	94,1	94,1
Messunsicherheit KWA	dB (A)	3	3
Werkstückabmessungen
max. Breite	mm	260	260
max. Höhe (Dickenhobeln)	mm	160	160

• Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann darauf nicht zuverwässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den aktuellen am Arbeitsplatz tatsächlich vorhandenen Immissionspegel beeinflussen, beinhalten die Eigenart des Arbeitsraumes und andere Gerauschquellen, d.h. die Zahl der Maschinen und anderer benachbarter Arbeitsvorgänge. Die zulässigen Arbeitsplatzwerte könnenebinso von Land zu Land variieren. Diese Information soll jeder den Anwender befährigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.

9. Milieubescherming

12. Technische gegevens

Medfoljande tillbehör:

Skruvnyckel 10 mm

Insexnyckel 3 mm

11. Medfoljande tillbehör

Folgende arbeit dar nicht gjennomfres med dette apparatet:

Innsettingsarbeit (dvs. en hver bearerbeitelse som ici gár over hele arbeidsstykkets lenghte).
- HoVling av fordypninger, tapper ell er utsparinger.
- Høvling av sterkt boyd tre, hvor det ikke finnes en tilstrekkelig kontakt med opptaks- og mellombordet.

Kontroller dreieretningen!

Medfalgende tilbehör:

Skruenengle 10 mm

Unbrakongle 3 mm
