BEDIENUNGSANLEITUNG DH 330 METABO

Wir erkräten in alleinger Verantwortlichkeit, daß这点 Produkt mit den folgenden Normen übereinstimmt gemäß den Bestimmungen der Richtlinien Prüfbericht *** ausstehende Prüfsteile **

F FRANCAIS NL NEDERLANDS

DECLARATION DE CONFORMITE CONFORMITEITSVERKLARING

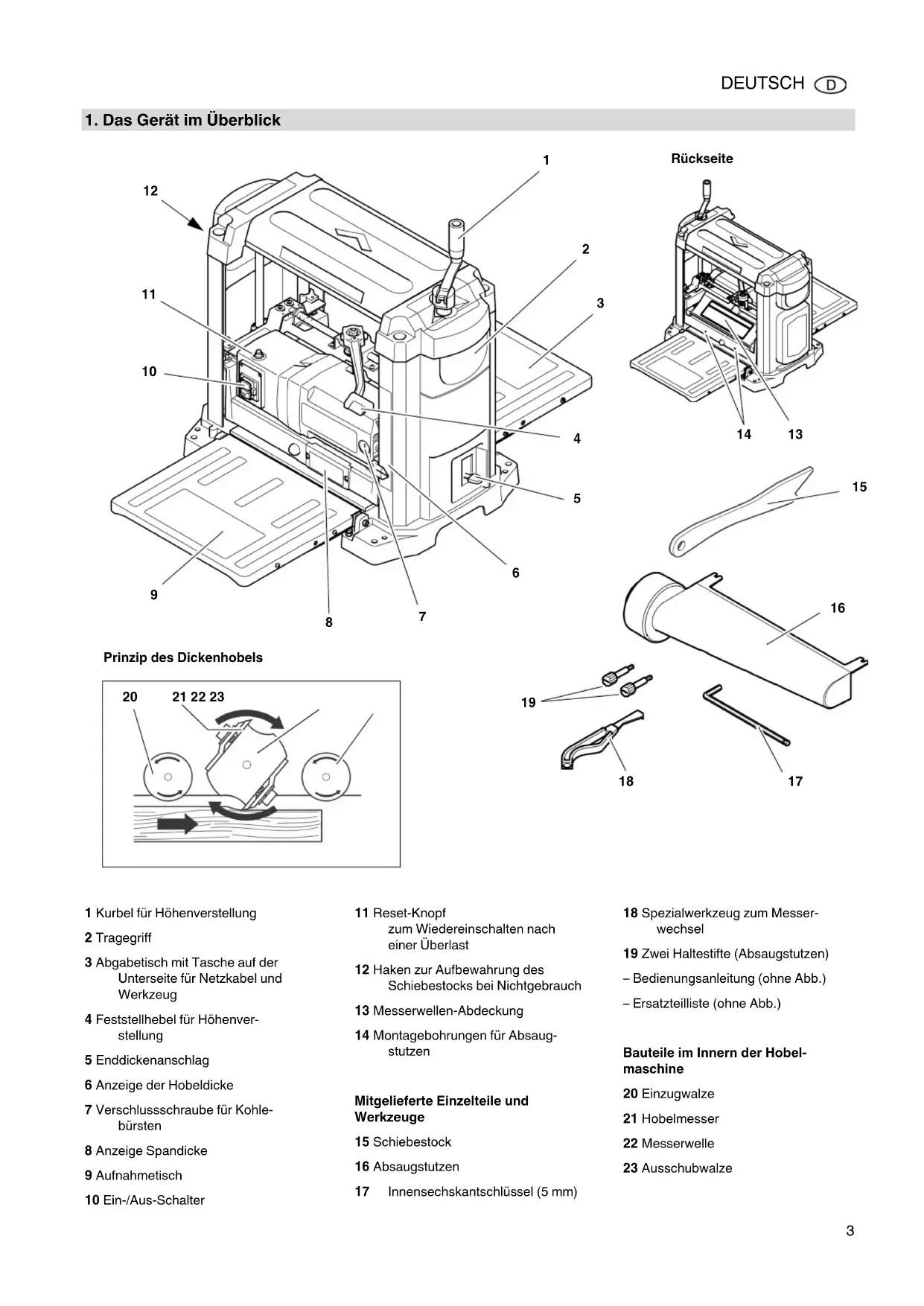

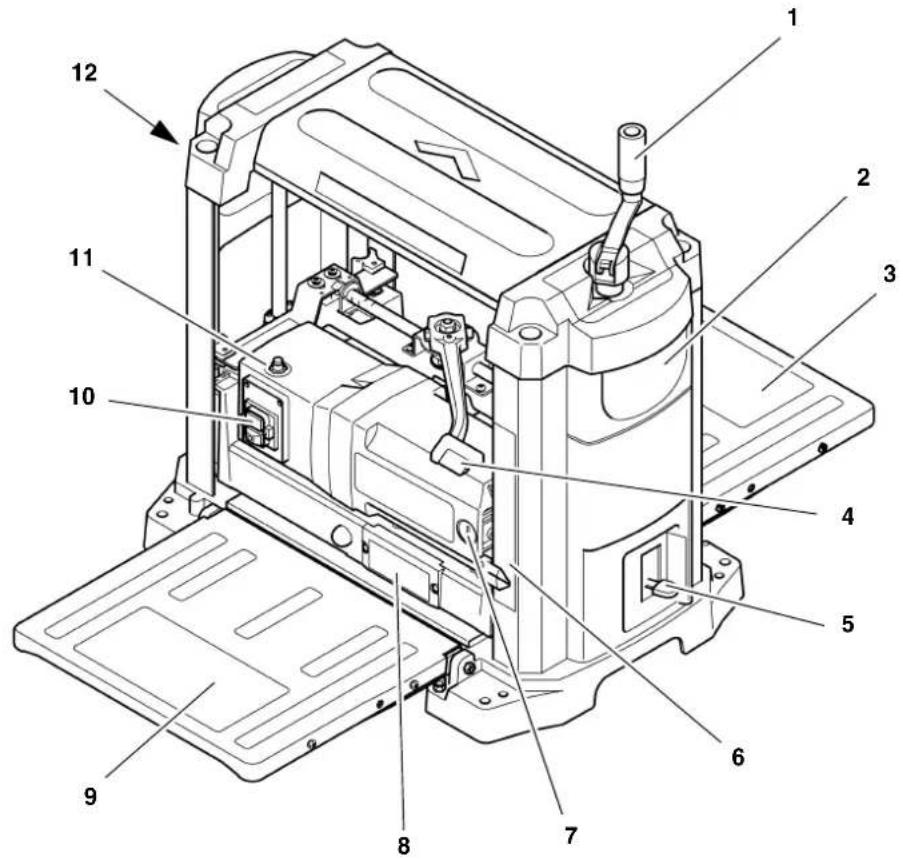

1. Das Gerät im Überblick

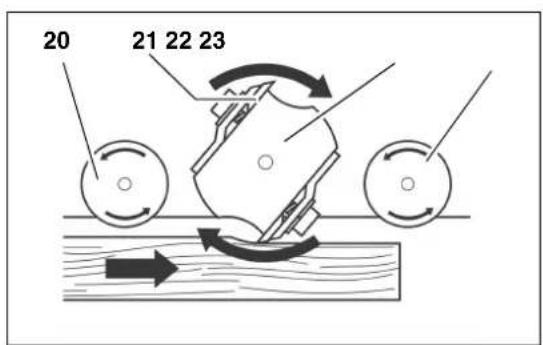

Prinzip des Dickenhobels

Rückseite

1 Kurbel für Höhenverstellung
2 Tracegriff
3 Abgabetisch mit Tasche auf der Unterseite für Netzkabel und Werkzeug
4 Feststellhebel für Höhenverstellung
5 Enddickenanschlag
6 Anzeige der Hobeldicke
7 Verschlusssschaube für Kohlebürsten
8 Anzeige Spandicke
9 Aufnahmetisch
10 Ein-/Aus-Schalter

11 Reset-Knopf zum Wiedereinschalten nach einer Überlast
12 Haken zur Aufbewährung des Schiebestocks bei Nichtgebrauch

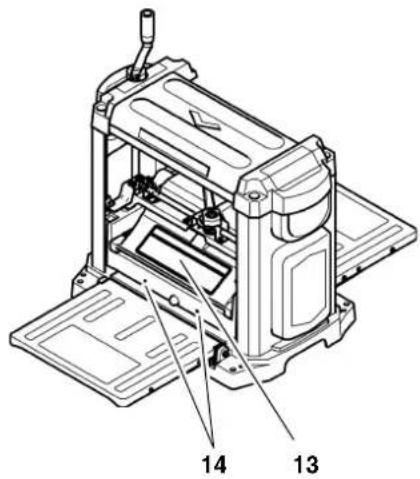

13 Messerwellen-Abdeckung
14 Montagebohrungen für Absaugstutzen

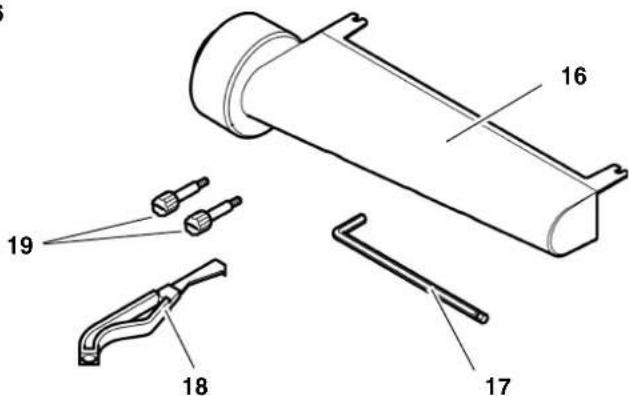

Mitgelieferte Einzelteile und Werkzeuge

15 Schiebestock
16 Absaugstutzen
17 Innensechskantschlüssel (5 mm)

18 Spezialwerkzeug zum Messerwechsel
19 Zwei Haltestifte (Absaugstutzen)
Bedienungsanleitung (ohne Abb.)
-Ersatzteilliste (ohne Abb.)

Bauteile im Innern der Hobelmaschine

20 Einzugwalze
21 Hobelmesser
22 Messerwelle
23 Ausschubwalze

Inhaltsverzeichnis

1. Das Gerät im Überblick 3
2. Zuerst lessen! 4
3. Sicherheit 4
   3.1 Bestimmungsgemäß Verwendung 4
   3.2 Allgemeine Sicherheitshinweise....4
   3.3 Symbole auf dem Gerat.. 6
   3.4 Sicherheitseinrichtungen.. 6
4. Besondere Produkt-eigenschaften 6
5. Bedienelemente 6
6. Inbetriebnahme.. 7
   6.1 Gerat aufstellen 7
   6.2 Aufnahme- und Abgabetisch ausrichten. 7
   6.3 Späneabsauganlage 8
   6.4 Netzanschluss. 8
7. Bedienung.. 9
   7.1 Werkstücke hobeln.. 9
   8.Wartung und Pflege. 10
   8.1 Gerat reinigen und einolen 10
   8.2 Hobelmesser wechseln 11
   8.3 Endddickenanschlag einstellen....12
   8.4 Kohlebürsten prüfen und austauschen 12
   8.5 Maschine aufbewahren 13
   8.6 Maschine transportieren.. 13
   9.Probleme und Störungen. 13
8. Lieferbares Zubehör 14
9. Reparatur. 14
10. Technische Daten 14

2. Zuerst lesen!

These Betriebsanleitung wurden so erstellt, dass Sie schnell und sicher mit ihrer Gewähr arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollen:

• Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.
• These Betriebsanleitungrichtet sich an Personen mit technischen Grundkenntnissen im Umgang mit Geräten wie dem hier beschriebenen. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben, sollen den Sie zunachst die Hilfe von erfahrenen Personen in Anspruchephemen.
• Bewahren Sie alle mit thisem Gerät gefelieferten Unterlagen auf, damit Si esch bei Bedarf informieren konnen. Bewahren Sie den Kaufbeleg fur eventuelle Garantiefalle auf.

• Wenn Sie das Gerät einmal verleihen oder verkaufen, geben Sie alle mitgelieferten Geräteunterlagen mit.

• Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Gefahr!

Warning vor Personenschäden oder Umweltschäden.

Stromschlaggefahr!
Warning vor Personenschäden durch Elektrizität.

Einzugsgefahr!
Warning vor Personenschäden durch Erfassen von Körperteilen oder Kleidungsstücken.

Achtung!
Warning vor Sachschaen.

Hinweis:

Ergänzende Informationen.

Zahlen in Abbildungen (1, 2, 3, ...)

• kennzeichen Einzelteile;
• sindfortlaufenddurchnummeriert;

• beziehen sich auf entsprchende Zahlen in Klammern (1), (2), (3) ... im benachbarten Text.

• Handlungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert.

• Handlungsanweisungen mit beliebiger Reihenfolge sind mit einem Punkt gekennzeichnet.
• Auflistungen sind mit einem Strich gekennzeichnet.

3. Sicherheit

3.1 Bestimmungsgemäß Verwendung

Verwenden Sie these Gerät ausschließlich zum Dickenhobeln von Massivholz. Jede andere Verwendung ist bestimmungswidrig.

Folgende Arbeiten dürfen mit diesen Gerät nicht durchgeführt werden:

• Einsetzarbeiten (d.h. jegliche Bearbeitung, die nicht über die gesamte Werkstücklänge besteht),
  Hobeln von Vertiefungen, Zapfen oder Aussparungen,
  Hobeln von stark gekrummtem Holz, bei dem ein nicht ausreichender Kontakt mit dem Aufnahme- und Mitteltisch besteht.

Die zulässigen Abmessungen der Werkstücks müssen eingehalten werden (siehe Technische Daten).

Durch bestimmungswidrige Verwendung, Veränderungen am Gerät oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freiugegeben sind, können unvorhersehbare Schäden entstehen!

3.2 Allgemeine Sicherheitshinweise

Eine Hobelmaschine ist ein gefährliches Werkzeug, das bei Unachtsamkeit schwere Verletzungen verursachen kann.

Achtung!

Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten.

• Beachten Sie beim Gebrauch these Gerätes die folgenden Sicherheitshinweise, um Gefahren für Personen oder Sachschäden auszuschlieben.
• Beachten Sie die speziellen Sicherheitschinweise in den jeweiligen Kapiteln.
• Beachten Sie gegebenenfalls gesetzliche Richtlinien oder Unfallverhütungs-Vorschriften für den Umgang mit Dickenhobeln.

Allgemeine Gefahren!

• Halten Sie ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
• Seien Sie aufmerksam. Achten Sie daraufauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Gerät nicht, wenn Sie unkonzentriert sind.
• Benutzen Sie das Gerät nicht, wenn Sie unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
• Berücksichtigten Sie Umgebungseinfüsse. Sorgen Sie für gute Beuch-tung.
• Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
• Benutzen Sie bei langen Werkstücken geeignete Werkstückauflagen, um die Werkstücke abzustützen. Stellen sie die Werkstückauflagen auf eine geeignete Höhe ein.
• Benutzen Sie diesen Gerät nicht in der Höhe von brennbaren Flüssigkeiten oder Gasen.
• Dieses Gerätarf nur von Personen in Betrieb gesetzt und benutzt wer

den, die mit Hobelmaschinen ver-.
traut sind und sich der Gefahren.
beim Umgang jederzeit bewusst
sind.

Personen unter 18 Jahren dürfen\ dieses Gerät nur im Rahmen einer Berufsausbildung unter Aufsicht eines Ausbilders benutzen.

• Halten Sie Unbeteiligte, insbesondere Kinder, aus dem Gefahrenbereich fern. Lassen Sie während des Betriebs andere Personen nicht das Gerät oder das Netzkabel berühren.
• Überlasten Sie theses Gerät nicht - benutzen Sie theses Gerät nur im Leistungsbereich, der in den Technischen Daten angegeben ist.
  Hobel Sie nie tiefer als 1 / 8'' (3 mm).
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Gefahr durch Elektrizität!

• Setzen Sie theses Gerät nicht dem Regen aus. Benutzen Sie theses Gerät nicht in feuchter oder nasser Umgebung.
• Vermeiden Sie beim Arbeitsen mit thisem Gerät Körperberührung mit geerdeten Teilen (z.B. Heizkörpmn, Rohren, Herden, Kühlschränken).
• Verwenden Sie das Netzkabel nicht für Zwecke, für die es nicht bestimmt ist.
• Kontrollieren Sie regelmäßige die Anschlussleitung des Gerats und halten sie diese bei Beschädigung von einem anerkannten Fachmann ersetzen.
• Kontrollieren Sie regelmäßig die Verlängerungskabel und ersetzen Sie diese, wenn sie beschädigt sind.
• Verwenden Sie im Freien nur Verlängerungskabel, die für den Außenbereich zugelassen und gekennzeichnet sind.
• Stellen Sie vor Wartungsarbeitensicher, dass das Gerät vom Stromnetz getrennt ist.

Schnittgfahr durch Berühren

der rotierenden Messerwelle!

• Halten Sie immer ausreichend Abstand zur Messerwelle.
• Benutzen Sie gegebenenfalls geeignete Zuführhifen.
• Halten Sie während des Betriebs ausreichend Abstand zu angetriebenen Bauteilen.
  Greifen Sie während des Betriebs nicht in die Späneabsauganlage oder die Messerwellenabdeckung.

Um ein unbeabsichtigtes Anlaufendes Gerätes zu verhindern, schalten Sie das Gerät immer aus:
- nach einer Stromunterbrechung,
- bevor der Netzstecker gezogen oder eingesteckt wird.

• Nehmen Sie theses Gerät nicht ohne montierte Schutzvorrichtungen in Betrieb.
  Warten Sie, bis die Messerwelle still steht, bevor Sie eventuell im Gerat verklemmte Teile oder keine Werkstückabschnittte, Holzreste usw. aus dem Arbeitsbereich entfern.

Schnittgfahr auch an der Ienden Messerwelle!

• Benutzen Sie beim Wechsel der Hobelmesser Handschuhe.
  Bewahren Sie Hobelmesser so auf, dass sich niemand daran verletzen kann.

Einzugsgefahr!

Das Werkstück wird während des Bearbeitens automatisch eingezogen und durch die Hobelmaschine transportiert.

• Achten Sie deshalb darauf, dass beim Betrieb keine Körperteile oder Gegenstände zusammen mit dem Werkstück eingezogen werden konnen. Tragen Sie keine Krawatten, keine Handschuhe, keine Kleidungsstücke mit weiten Ärmeln. Tragen Sie bei langen Haaren unbedingt ein Haarnetz.

• Niemals Werkstücke hobeln, an denen sich

• Seile,
  Schnüre,

• Bander,
  Kabel oder
• Drahte befinden oder die solche Materialien enthalten.

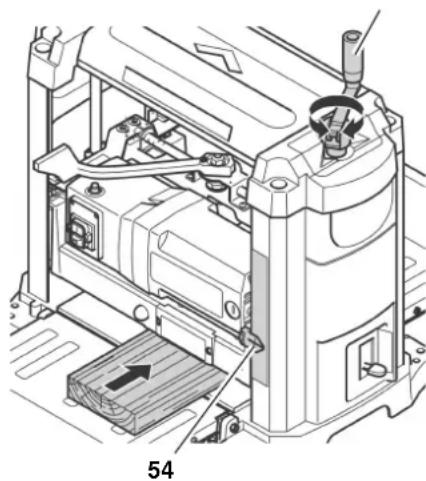

Gefahr durch Rückschlag von

Werkstücken (Werkstuck wird von der Messerwelle erfasst und gegen den Bediener geschleudert)!

• Benutzen Sie stets scharfe Hobelmesser. Stumpfe Hobelmesser konnen sich in der Oberfläche des Werkstücks verfangen.
• Verkanten Sie Werkstücke nicht.
• Bearbeiten Sie keine Werkstücke, die kürzer als 14 inch (356 mm) sind.
• Suchen Sie im Zweifel Werkstücke auf Fremdkörper (zum Beispiel Nagel oder Schrauben) ab.

• Hobeln Sie niemals mehrere Werkstücke gleichzeitig. Es besteht Unfallgefahr, wenn einzeln Stücks unkontrolliert von der Messerwelle erfasst werden.

• Entfernen Sie keine Werkstückabschnittte, Holzreste usw. aus dem Arbeitsbereich - die Messerwelle muss dazu still stehen und der Netzstecker gezogen sein.

• Stellen Sie sicher, dass sich beim Einsatzen (zum Beispiel nach Wartungsarbeiten) keine Montagewerkzeuge oder losen Teile mehr im Gerät befinden.

Gefahr durch unzureichende

personliche Schutzausrüstung!

Tragen Sie einen Gehorschutz.
Tragen Sie eine Schutzbrille.
Tragen Sie eine Staubschutzmaske.
Tragen Sie geeignete Arbeitskleidung.
- Bei Arbeiten im Freien ist rutschfeste Schuhwerk empfehlenswert.

Gefahr durch Holzstaub!

• Einige Holzstaubarten (z.B. von Eichen-, Buchen- und Eschenholz) können beim Einatmen Krebs verursachen. Arbeiten Sie nach Möglichkeit mit einer Absauganlage. Die Absauganlage muss die in den Technischen Daten genommen Werte erfüllen.

• Achten Sie darauf, dass beim Arbeitsen möglichst weniger Holzstaub in die Umgebung gelangt:

• Ablagerungen von Holzstaub im Arbeitsbereich entfern (nicht wegpusten!);
  Undichtigkeiten in der Absauganlage beseitigen;

• Für gute Belüftung sorgen.

Gefahr durch technische

Veränderungen oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freiigegeben sind!

• Montieren Sie theses Gerät einzeln entsprechend dieser Anleitung.
• Verwenden Sie nur vom Hersteller freigegebene Teile. Dies betriff insbesondere die Sicherheitseinrichtungen (Bestellnummern siehe Ersatzteilliste).
• Nehmen Sie an den Teilen keine Veränderungen vor.

Gefahr durch Mängel am

Gerät!

• Pflegein Sie das Gerät sowie das Zubehör sorgfältig. Befolgen Sie die Wartungsvorschriften.
• Überprüfen Sie das Gerät vor jedem Betrieb auf eventuelle Beschädigungen:

DEUTSCH

Vor weiterem Gebrauch des Geräts mussen Sicherheitseinrichtungen, Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungsgemeße Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen. Sümmtliche Teile mussen richtig montiert sein und alle Bedingungen erfüllen um den einwandfrei Betrieb des Gerätes zu gewährleisten.

• Benutzen Sie das Gerät niemals, wenn das Anschlusskabel beschädigt ist. Es besteht die Gefahr eines elektrischen Schocks. Lassen Sie ein beschädigtes Netzkabel umgehend durch eine Elektrofachkraft ersetzen.
• Beschädigte Schutzvorrichtungen oder Teile müssen sich gemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden. Lassen Sie beschädigte Schalter durch eine Kundendienstwerkstatt auswechseln. Benutzen Sie these Gerät nicht, wenn sich der Schalter nicht ein- und ausschalten lasst.

Gefahr durch blockierende

Werkstücke oder Werkstücksleite!

Wenn eine Blockade auftritt:

1. Gerat ausschalten.
   2.Netzsteckerziehen.
2. Handschuheragen.
3. Blockade mit geeignetem Werkzeug beheben.

3.3 Symbole auf dem Gerät

Gefahr! Missachtung der folgenden Warnungen kann zu schweren Verletzungen oder Sachschäden führen.

Betriebsanleitung lessen.

Halten Sie immer ausreichend Abstand zur Messerwelle.

Halten Sie während des Betriebs ausreichend Abstand zu angetriebenen Bauteilen.

Schutzbrille und Gehorschutz tragen.

Gerat nicht in feuchter oder nasser Umgebung betrieben.

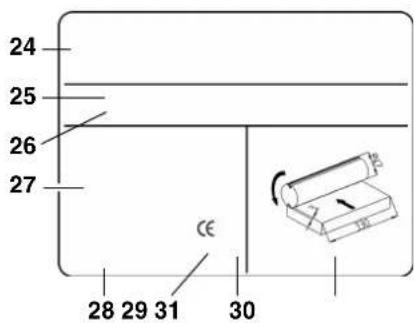

Angaben auf dem Typenschild:

24 Hersteller

25 Seriennummer
26 Gerätebezeichnung
27 Motordaten (siehe auch "Technische Daten")
28 Baujahr
29 CE-Zeichen - Dieses Gerat erfuitt die EU-Richtlinien gemäß Konformitätserklarung
30 Entsorgungssymbol - Gerät kann über Hersteller entsorgt werden
31 Abmessungen zugelassener Hobelmesser

3.4 Sicherheitseinrichtungen

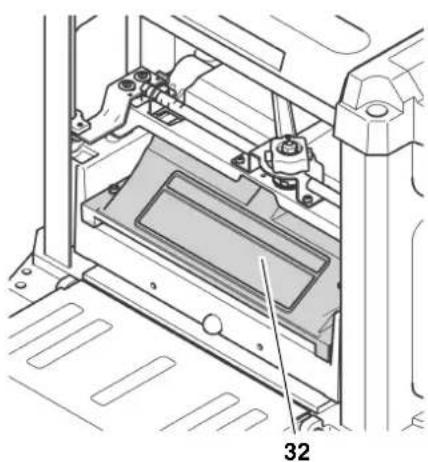

Messerwellen-Abdeckung

Die Messerwellen-Abdeckung (32) verhindert, dass die rotierende Messerwelle von oben berührt werden kann.

Solange der Netzstecker nicht herausgezogen ist und die Messerwelle nicht still-teht, muss die Messerwellen-Abdeckung montiert sein.

4. Besondere Produkt-eigenschaften

• Modernste Technik, ausgelegt für harten Dauereinsatz und prazise Hobelergebnisse.
  Stabile Konstruktion mit Griffen am Gehäuse für den mobilen Einsatz.
• Aufnahme- und Abgabetisch für die einfache und sichere Handhabung langer Werkstücke.

5. Bedienelemente

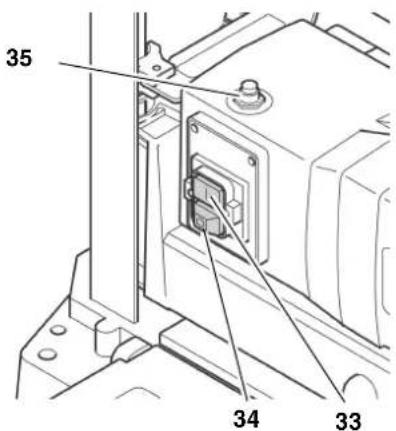

Ein/Aus-Schalter

Einschalten grunen Schalter (33) drucken.
Ausschalten = roten Schalter (34) drucken.

Hinweis:

Bei Überlast wird ein Thermoschutz ausgelost. Nach ein paar Sekunden kann das Gerät wieder eingeschaltet werden. Zum erneuten Einschalten muss erst der Reset-Knopf (35) und dann der Ein-Schalter (33) gedrückt werden.

Bei Spannungsausfall wird ein Unterspannungsrelais ausgelost. Damit wird verhindert, dass das Gerät von allein anlauf, sobald wieder Spannung vorhenden ist. Zum erneuten Einschalten muss der Ein-Schalter gedrückt werden.

Hohenverstellung

Mit der Hohenverstellung wird die Hobeldicke (= Dicke des Werkstücks nach der Bearbeitung) eingestellt.

Pro Durchgang konnen maximal 3 mm abgenommen werden.
- Es können Werkstücke bis zu einer Dicke von maximal 152 mm bearbeitet werden.

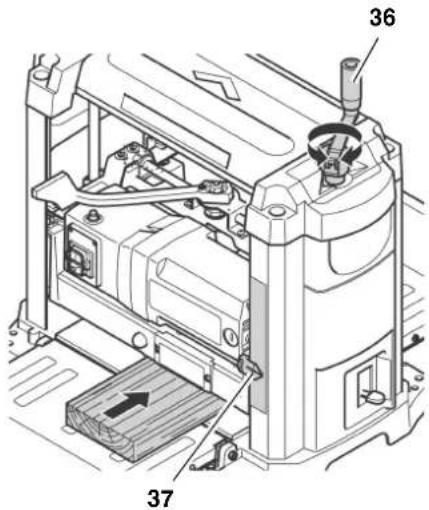

Die Hohenverstellung erfolgt durch eine Kurbel (36). Mit jeder Umdrehung der Kurbel wird der Messerwellen-Kopf um 1/12" (2 mm) nach oben oder unter bewegt.

Die eingestellte Hobeldicke wird mit dem Zeiger (37) auf der Skala angezeigt.

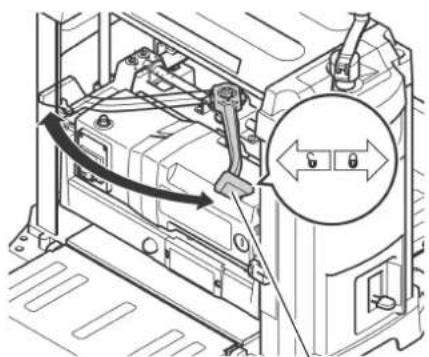

Feststellhebel für die Hohenverstellung

Hohenverstellung verriegeln:

Feststellhebel (38) ganz nach rechts in die Position 1stellen.

Hohenverstellung entriegeln:

Feststellhebel (38) ganz nach links in die Position stellen.

Über die Höhenverstellung kann die Hobeldicke neu eingestellt werden.

38

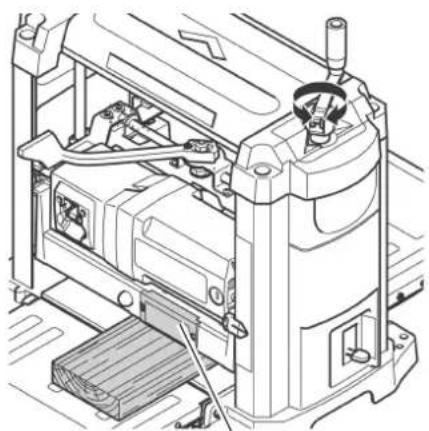

Anzeige Spandicke

Mit der Anzeige (39) kann die Spandicke abgelesen werden, die vom Werkstück abgehobelt werden soll.

Die Spandicke kann von 1/32" (1 mm) bis 1/8" (3 mm) eingestellt werden.

39

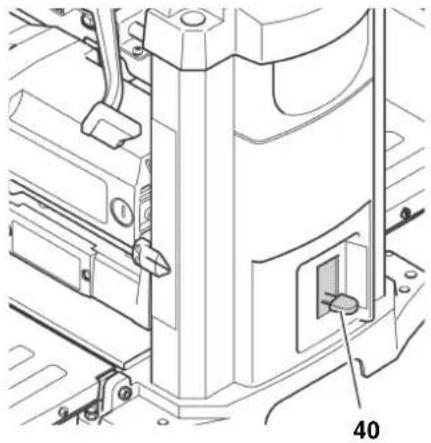

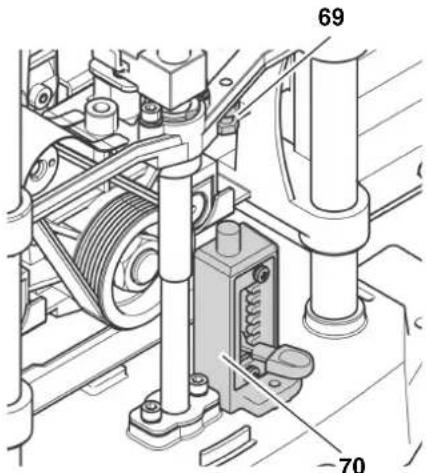

Enddickenanschlag

Mit dem Endddickenanschlag (40) lassen sich Standard-Hobeldicken von 1/4" (6 mm) bis 1 3/4" (44 mm) einstellen.

So lessen sich Werkstücke ohne ständiges Nachmessen auf ein einheitliches Endmaß bringen.

6. Inbetriebnahme

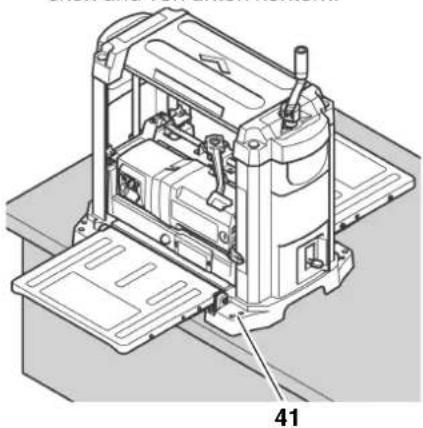

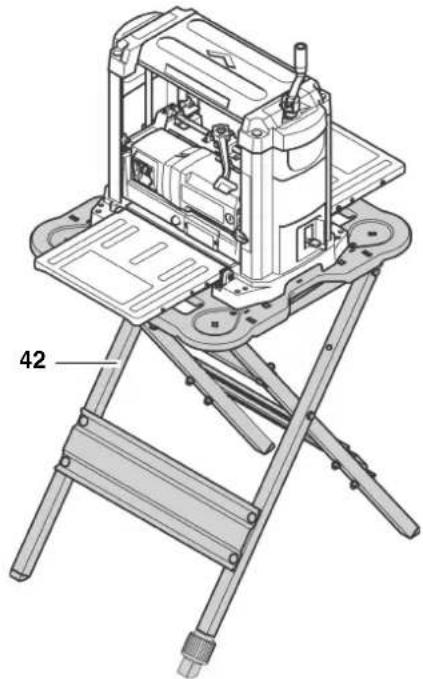

6.1 Gerät aufstellen

Um ein „Wandern" der Maschine durch Vibrationen oder ein Umkippen zu verhindern, muss die Maschine auf einer Werkbank, Untergestell oder Ähnlichem festgeschraubt werden.

i Hinweis:

Bei der ortsfesten Aufstellung des Gerätes darauf auf achten, dass für die Bearbeitung langer Werkstücke vor und hinter dem Gerät ausreichend Platz vorhanden sein muss.

1. Untergrund gegebenenfalls mit vier Bohrungen versehen.
2. Schrauben (41) von oben durchstecken und von unter kontern.

Wenn die Hobelmaschine mobil eingesetzt werden soll:

1. Hobelmaschine auf dem Maschinenstandener (42) (siehe "Lieferbares Zubehör") verschrauben.

Alternative Aufstellung:

1. Hobelmaschine auf eine 3/4 (19 mm) dicke Sperrholzplatte schrauben. Die Sperrholzplatte sollen an jeder Seite ungebahr 4 inch (100 mm) überstehen. Darauf acht- ten, dass die Schrauben an der Unterseite der Sperrholzplatte nicht herausragen.
2. Am Einsatzort die Sperrholzplatte mit Schraubzwingen auf einer Werkbank, Untergestell oder ähnlichem befestigen.

6.2 Aufnahme- und Abgabetisch aussichten

Um beim Hobeln ein optimales Ergebnis zu erreichen, müssen alle Auflageflächen zueinander eben sein.

i Hinweis:

Prufen Sie vor Arbeitsbeginn immer, ob die Auflageflächen des Mitteltisches, des Aufnahme- und des Abgabetisches zueinander eben sind.

Schnittgfahr durch Beruhrend der rotierenden Messerwelle!

Ein unbeabsichtigtes Anlaufen der Maschine kann schwere Verletzungen zur Folge haben.

Netzsteckerziehen,behovEinstellungenamGeratvorgenommenwerden！

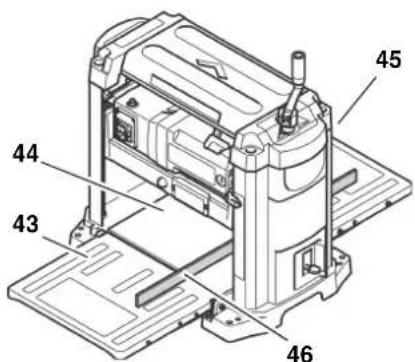

1. Aufnahme (43) - und Abgabetisch (45) ausklappen.
2. Ein gerades Brett (46), Anschlagwinkel oder Ahnliches über Aufnahme- und Abgabetisch legen.

Falls ein Nachjustieren notwendig ist:

1. Aufnahme- und Abgabetisch einklappen.

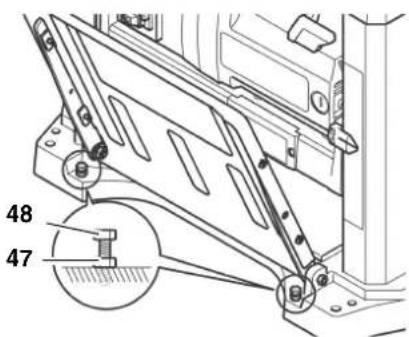

2. Kontermutter (47) an beiden Anschlagschrauben (48) offen.
3. Beide Anschlagschrauben (48) verstellen, bis der Aufnahmetisch (oder Abgabetisch) auf einer Ebene mit dem Mitteltisch (44) des Dickenhobels ist.

1. Aufnahmetisch (oder Abgabetisch nach unten klappen und erneut prufen, ob die Auflageflächen zueinanander eben sind.
2. Wenn Aufnahme- und Abgabetisch korrekt ausgerichtet sind, alle Anschlagschrauben (48) mit Kontermuttern (47) sichern.

6.3 Späneabsauganlage

Gefahr!

Einige Holzstaubarten (z.B. von Buchen-, Eichen- und Eschenholz) können beim Einatmen Krebs verursachen. Um die Beeinträchtigungen durch Holzstaub gering zu halten, sollen den Sie in geschlossenen Räumen mit einer geeigneten Späneabsauganlage arbeiten. Die Absauganlage muss folgende Forderungen erfüllen:

Passend zum Durchmesser des Absaugstutzens:

• 21/2" (64 mm) oder
  4" (102 mm);

Luftmenge ≥ 460m^3 /h
- Unterdruck am Absaugstutzen ≥ 530Pa
- Luftgeschwindigkeit am Absaugstutzen ≥ 20m / s

Beachten Sie auch die Bedienungsanleitung der Späneabsauganlage!

Der Betrieb ohne Späneabsauganlage ist nur empfehlenswert:

im Freien;
- bei kurzzeitigem Betrieb (bis max. 30 Betriebsminutes);
- mit Staubschutzmaske.

Wenn keine Späneabsauganlage benutzt wird, sammeln sich im Innern des Gehäuses, vor allem an den Hobelmessern, Späne an. Diese Rückstände führen dazu, dass die gehobelte Flächerauh wird. Daher müssen die Späne regelmäßig entfernrt werden.

Gefahr!

Durch die Drehbewegung des Messerwelle werden Späne aus dem Schlitz der Messerwellen-Abdeckung geblasen.

Achtung!

Der Schlitz der Messerwellen-Abdeckung oder ein montierter Absaugstutztenarf nicht durch Gegenstände zugestellt sein.

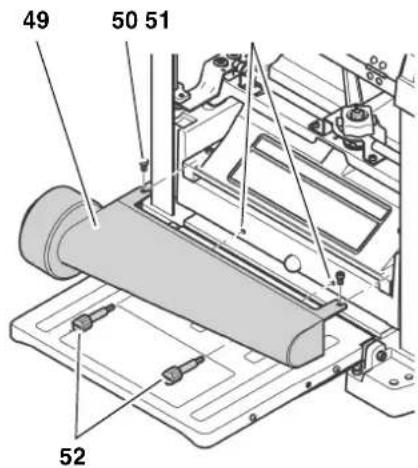

Absaugstutzen montieren

Schnittgfahr durch Berührendtierenden Messerwelle!

Ein unbeabsichtiges Anlaufen der Maschine kann schwere Verletzungen zur Folge haben.

Netzsteckerziehen,bevor der Absaugstutzemontiert wird!

1. Feststellhebel ganz nach links in die Position stellen.
2. Messerwellen-Kopf soweit nach unten kurbeln, bis die Schrauben (50) der Messerwellen-Abdeckung leicht zuganglich sind.
3. Schrauben (50) soweit lose, dass der Absaugstutzen aufgesteckt werden kann.
4. Absaugstutzen (49) auf die Messer-wellen-Abdeckung stecken, so dass die oberen Aussparungen unter die Schrauben der Messerwellen-Abdeckung greifen.
5. Haltestifte (52) in die Montagebohrungen (51) schrauben und handfest anziehen. Der Absaugstutzen sollen sicher auf den Haltestiften aufliegen.

1. Schrauben (50) der Messerwellen-Abdeckung wieder anziehen.

6.4 Netzanschluss

Gefahr! Elektrische Spannung

• Setzen Sie das Gerät nur in trockener Umgebung ein.

• Betreiben Sie das Gerät nur an einer Stromquelle, die folgende Anforderungen erfüllt (siehe auch "Technische Daten"):

• Steckdosen vorschrifsmäßig installiert, geerdet und geprüft;

• Netzspannung und -Frequenz mussen mit den auf dem Typenschild des Gerätes angegebenen Daten übereinstimmen;
  Absicherung mit einem Fl-Schalter mit einem Fehlerstrom von 30 mA;
  Systemimpedanz Z_max am Übergabepunkt (Hausanschluss) hochstens 0,38 Ohm.

Hinweis:

Wenden Sie sich an Ihr Energieversorgungsunternehmen oder ihren Elektroinstalleur, falls Sie Fragen haben, ob Ihr Hausanschluss diese Bedingungen erfüllt.

• Verlegen Sie das Netzkabel so, dass es beim Arbeiten nicht stört und nicht beschadigt werden kann.
  Schutzen Sied Hitze, aggressiven Flüssigkeiten und scharfen Kanten.
  V er w e n d e n S i e rungskabel nur Gummikabel mit ausreichendem Querschnitt (siehe "Technische Daten").
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose.

7. Bedienung

Gefahr!

• Dieses Gerätarf nur von einer Person zugleich bedient werden. Weitere Personen dürfen sich nur zum Zuführn oder Abnehmen der Werkstücke entfernt von dem Gerät aufhalten.

• Verwenden Sie persönliche Schutzausrüstung:

Staubschutzmaske;
Gehorschutz;
Schutzbrille.

• Kontrollieren Sie vor der Arbeit auf einwandfreiien Zustand:

-Netzkabel und Netzstecker;
Ein/Aus-Schalter;
- Messerwellen-Abdeckung;
- Schiebestock.

• Nehmen Sie beim Hobeln die richtige Arbeitsposition ein:

• vorn an der Bedienerseite;

• seitlich darüber dem Aufnahmettisch;

• bei Zwei-Personen-Betrieb muss die zweite Person ausreichenden Abstand zum Dickenhobel haben und seitlich besoin dem Aufnahmeoder Abgabetisch stehen.

• Benutzen Sie bei der Arbeit je nach Erfordernis:

Werkstückkauflage (zum Beispiel Rollenstandner) - damit das Gerät nicht durch lange Werkstücke kippen kann;
- Schiebestock (Zuführhilde) - bei kurzen Werkstücken;
Späneabsauganlage;
Gleitwachs - damit Werkstücke möglich durch das Gerät gleiten, Gleitwachs dunn auf Aufnahme- und Abgabetisch auftragen.

• Vermeiden Sie typische Bedienungsfehler:

• Halten Sie die angegebenen Werkstückabmessungen ein.

• Verkanten Sie das Werkstück nicht. Es besteht Rückschlaggefahr.

Vor dem Hobeln eines Werkstücks

Testen Sie das Gerät im Leerlauf:

1. Aufnahme- und Abgabetisch ausklappen.
2. Sicherstellen, dass sich die Hobelmesser frei drehen konnen.
3. Feststellhebel ganz nach links in die Position stellen.

4. Messerwellen-Kopf mindestens auf 1 inch (25 mm) nach oben kurbeln.

5. Feststellhebel ganz nach rechts in die Position 品 stellen.

6. Netzstecker in die Steckdose stecken und Motor einschalten (grunen Schalter drucken).
7. Auf folgende Punkte achten, sobald die volle Drehzahl erreicht ist:

Gerauschentwicklung
Vibrationen

Gefahr!

Wenn die Gerauschentwicklung oder die Vibrationen ungewöhnlich hoch sind: Gerä sofort ausschalten und anschließend den Netzsteckerziehen!

1. Gerat auf lose Teile überprüfen und diese wieder richtig befestigen.

7.1 Werkstücke hobeln

Die Hobelmaschine kann in einem Durchgang maximal 1 / 8'' (3 mm) abhobeln. Dieses Maßarf noch nur ausgenutzt werden:

• mit sehr scharfen Hobelmessern;
• bei weichen Holzern;
• wenn nicht die maximale Werkstückbreite genutzt wird.

Andernfalls besteht die Gefahr, dass das Gerat überlastet wird.

• Bearbeiten Sie ein Werkstück am besten in mehreren Arbeitsgängen, bis die gewünschte Dicke erreicht ist.

i Hinweis:

Die optimale Spandicke, die vom Werkstück abgehobelt werden kann, hangt von vielen Faktoren ab, wie Holzart, Werkstücksbreite oder Trockenheit des Holzes.

Wenn Sie überwiegend Werkstücke hobeln, die sehr breit sind (maximal 13 inch (330mm) ) wird der Motor ebenfls stark beansprucht.

Hobeln Sie zwischen durch schmalere Werkstücke oder machen Sie eine Pause, um den Motor zu entlasten.

Werkstückabmessungen

• Bearbeiten Sie nur Werkstücke, die länger als 14 inch (356 mm) sind. Bei kürzeren Werkstücken besteht Rückschlaggefahr!
• Bearbeiten Sie nur Werkstücke, die dicker als 3/16 (5 mm) sind. Der Messerwellen-Kopfarficht nicht weiter nach unten gefahren werden.

• Bearbeiten Sie nur Werkstücke, die breiter als 3/4 (19 mm) sind.

• Benutzen Sie bei Werkstücken über 5 feet (1500 mm) eine zusätzliche Werkstückauflage.

• Hobeln Sie niemals mehrere Werkstücks gleichzeitig. Es besteht Unfallgefahr, wenn einzelnäe Stücks unkontrolliert von der Messerwelle erfasst werden.

• Aufnahme- und Abgabetisch ausklappen.

• Hobeldicke mit der Kurbel (53) einnellen. Die Hobeldicke wird an der Skala (54) abgelesen.

Ruckschlaggefahr!

Verstellen Sie die Hobeldicke nur, wenn die Messerwalze stillsteht!

53

1. Motor einschalten (grünen Schalter drücken).

! Verletzungsgefahr!

• Beim Führren des Werkstücks niemals mit den Händen in die Hobelmaschine fassen!
• Führn Sie ein Werkstück von der Abgabeseite aus, wenn es sowie eingezogen ist, dass es von der Aufnahmeseite nicht mehr sicher geführt werden kann.
• Drücken oder schieben Sie das Werkstück niemals mit Gewalt in das Gerät. Das Gerätzieht das Werkstück über die Einzugwalze selbstständig ein.
• Werkstück langsam über den Aufnahmetisch einschieben. Das Werkstück wird automatisch eingezogen.
• Werkstück gerade durch die Hobelmaschine führen.
• Gerät ausschalten, wenn nicht unmittelbar weitergearbeitet werden soll.

Hobeln mit Endddickenanschlag

1. Feststellhebel ganz nach links in die Position stellen.
2. Messerwellen-Kopf nach oben kurbeln und eine Hobeldicke einstellen, die größter als 13/4^ (44 mm) ist.
3. Endddickenanschlag (55) auf die gewünschte Enddicke einstellen.

1. Messerwellenkopf absenken, bis er am Endddickenanschlag stoppt. Eventuell muss das Werkstück vor her mehrmals gehobelt werden, bevor es im letzten Durchgang auf die Enddicke gehobelt werden kann.
2. Feststellhebel ganz nach rechts in die Position 8stellen.
3. Motor einschalten (grünen Schalter drücken) und Werkstück hobeln.

8. Wartung und Pflege

Vor allen Wartungs- und Reinigungsrarbeiten:

1. Gerä ausschalten.
2. Warten bis die Messerwelle stillsteht.
   3.Netzsteckerziehen.

Schnittgefahr durch Berührend der rotierenden Messerwelle! Ein unbeabsichtigtes Anlaufen der Maschine kann schwere Verletzungen zur Folge haben.

Verbrennungsgefahr!

Kurz nach dem Arbeiten konnen die Hobelmesser heiß sein - Lassen Sie das Gerät vor Wartungsarbeiten abkühlen.

Die hier aufgeführten Prüfungen und Arbeiten dieren der Sicherheit! Sollen an den genannten Bauteilen Mängel vorliegen, daß die Maschine nicht benutzt werden, bis diese Mängel fachgerecht beseitigt sind!

• Weitergehende Wartungs- oder Reparaturarbeiten, als die in thisem

Kapitel beschriebenen, dürfen nur Fachkräfte durchführren.

• Anschlusskabel auf Beschädigungen überprüfen.
  Benutzen Sie das Gerät niemals, wenn das Anschlusskabel beschädigt ist. Es besteht die Gefahr eines elektrischen Schocks. Lassen Sie ein beschädigtes Netzkabel umgehend durch eine Elektrofachkraft ersetzen.
• Beschädigte Teile, insbesondere Sicherheitsseinrichtungen, nur gegen Originalteile austauschen, da Teile, die nicht vom Hersteller geprüft und freiogegeben sind, zu unvorhersehbaren Schäden führen können.

Nach allen Wartungs- und Reinigungsrarbeiten:

• Alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.
• Sicherstellen, dass sich keine Werkzeuge oder Ähnliches an oder im Gerät befinden.

8.1 Gerät reinigen und einölen

Gefahr!

Einige Holzstaubarten (z.B. von Buchen-, Eichen- und Eschenholz) können beim Einatmen Krebs verursachen.

Verwenden Sie auch beim Reinigen des Gerätes die Staubschutzmaske und Schutzbrille, um sich vor Holzstaub oder Holzsplttern zu schätzen.

Achtung!

• Benutzen Sie zum Reinigen keine Lösungsmittel oder Lösungsmittelhaltigen Reinigungsmittel. Die Kunststoffe des Gerätes können durch den Gebrauch von Lösungsmitteln angegriffen und beschadigt werden.
• Niemals Benzin, petroleumbasierende Produkte oder ähnliche Stoffe mit den Kunststoffteilen des Gerätes in Kontakt kommt lessen. Diese Stoffe enthalten Chemikalien, die Kunststoffe schädigen, schwächen oder zerstören können.
• Entfernen Sie Schmutz und Holzstaub mit einem sauberen Lappen.

Nach jedem Gebrauch

Hobelspane und Holzstaub von allen erreichbaren Stellen einschließlich des Absaugadapters oder des Schlitzes der Messerwellen-Abdeckung entfern (z.B. mit dem Staubsauger).

• Einzugs- und Ausschubswalze reini-gen. Sollten sich Ablagerungen gebildet haben, konnen diese mit einem nichtentflammbaren Reinigungsmittel für Gummiwalen ent-fernt werden.

Regelmäßige Reinigung

Verschmutzung des Gerätes durch Holzstaub oder Schmutz kann der Grund für schlecht gehobelte Werkstücke sein. Für ein optimals Ergebnis beim Hobeln sollen das Gerät regelmäßig gereinigt und die Auflageflächen der Tische gewachst werden.

1. Netzstecker ziehen.
2. Aufnahme- und Abgabetisch ausklappen.

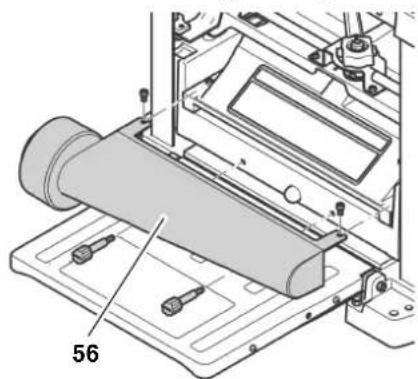

3. Absaugadapter (56) abschrauben und mit einem Lappen reinigen.

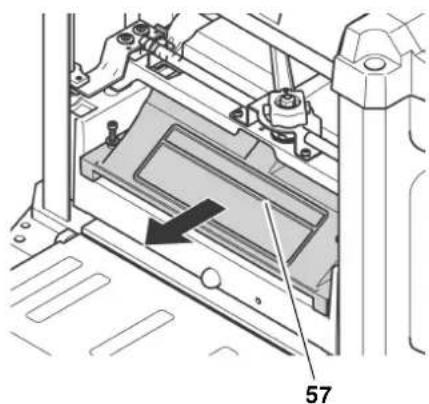

1. Messerwellen-Abdeckung (57) abschrauben und mit einem Lappen reinigen.

1. Hobelspane entfernen (z.B. mit dem Staubsauger):

2. von der Hohenverstellung;
   der Messerwelle;
   den Luftungsschlitzen des Motors.

3. Führungsstangen und Spindeln der Hohenverstellung mit Kriechöl reinigen und anschließend einen dünnen Film Maschinenöl mittlerer Viskosität auftragen.

4. Messerwellen-Abdeckung (57) wie der montieren und festschrauben.

5. Absaugadapter (56) wieder montieren und festschrauben.

6. Auflageflächen mit einer dūnnen Wachsschicht zum besseren Gleiten des Werkstücks versehen:

Aufnahmetisch
Mitteltisch
Abgabetisch

i Hinweis:

Die Wachsschicht nur dunn auftragen. Zuviel Wachs kann vom Holz aufgenommen werden und zu Verfarbungen führen.

Hinweise zum Einölen

• Prufen Sie regelmäßig, ob Führungsstangen und Spindeln der Hohenverstellung sauber und leicht eingeilt sind. Verwenden Sie ein Maschinenöl mittlerer Viskosität.
• Auch die Hobelmessern sollenn leicht eingeilt werden, damit dieser rosfrei bleiben.
  Alle Lager in thisem Gerat sind mit einem hochwertigen Schmiermittel geschmiert. Unter normalen Betriebsbedingungen ist damit für eine ausreichende Schmierung während der gesamten Lebensdauer des Gerätes gesorgt. Eine weitere Schmierung ist nicht erforderlich.

Motor reinigen

Der Motor benötigt keine Wartung, solange er saubergehalten wird.

• Achten Sie darauf, dass sich auf oder im Motor kein Wasser, Öl oder Holzstaub absetzt.
  Die Lager des Motors erfordern keine Schmierung.

8.2 Hobelmesser wechseln

i Hinweis:

Stumpfe Hobelmesser machen sich bemerkbar durch

verringerte Hobelleistung;
- große Rückschlaggefahr;
- Überlastung des Motors.

Gefahr!

Schnittgfahr an den Hobelmessern!

Tragen Sie beim Wechsel der Hobelmesser Handschuhe.
- Messerwelle nie mit der Hand drehen. Die Messerwelle darf beim Wechsel der Hobelmesser nur über den Antriebsriemen (62) gedreht werden.

Gerät vorbereiten

1. Netzsteckerziehen.

2. Aufnahme- und Abgabetisch ausklappen.

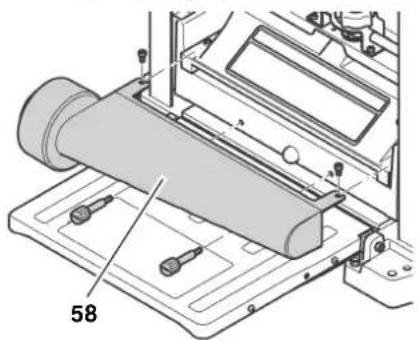

3. Absaugadapter (58) abschrauben.

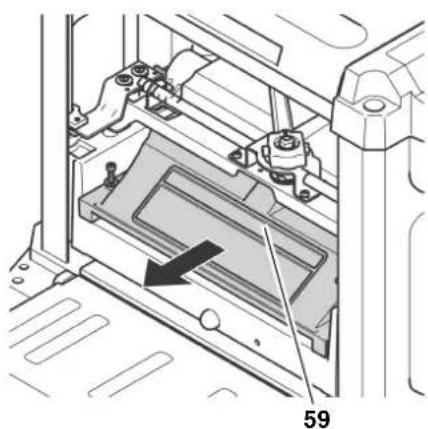

1. Messerwellen-Abdeckung (59) abschrauben.

Messerwelle in die richtige Position drehen

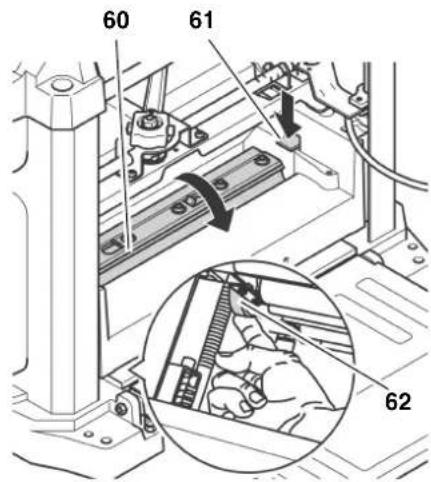

• Messerwelle (60) über den Antriebsriemen (62) drehen, bis die Messerwelle arretiert.

Um von unter an den Antriebsriemen zu gelangen, muss der Messer-wellen-Kopf so welt nach oben verstellt werden, bis der Antriebsriemen zugänglich ist.

Um an das zweite Hobelmesser zu gelangen, muss die Messerwelle um 180^ weltergedreht werden.

• Arretierhebel (61) drucken und Messerwelle über den Antriebsriemen (62) drehen.
• Arretierhebel (61) loslassen und Messerwelle weiterdrehen, bis diese in der neuen Position arretiert.

Hobelmesser ausbauen

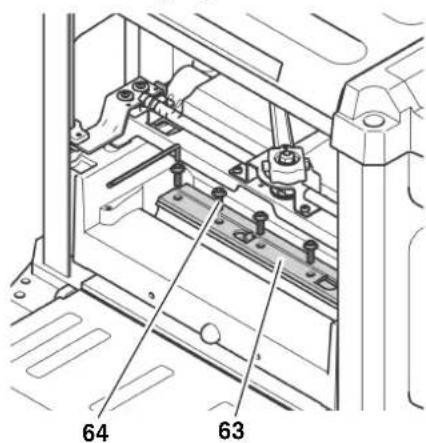

1. Alle Schrauben (64) an der Hobelmesser-Andruckleiste mit dem Innensechskantschlüssel offen und vollständig herausschrauben (Handschuhe/TRagen!).

1. Hobelmesser-Andruckleiste (63) abnehmen.

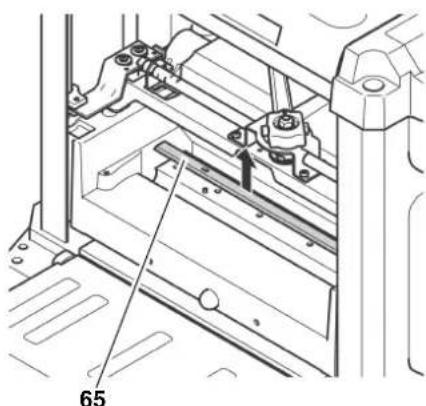

2. Mit dem Magneten des Spezialwerk-zeugs das Hobelmesser (65) von der Messerwellenehmen.

1. Die zwei Federn aus den Bohrungen in der Messerwelle halten.
2. Oberflächen von Messerwelle und Hobelmesser-Andruckleiste mit Harzloser reinigen.

Gefahr!

Verwenden Sie keine Reinigungsmittel (z.B. um Harzrückstände zu beseitigen), welche die Leichtmetallbauteile angreifen können; die Festigkeit der Leichtmetallbauteile kann sonst beeinträchtigt werden.

Hobelmesser einbauen

Gefahr!

• Verwenden Sie nur geeignete Hobelmesser, die EN 847-1 entsprechen (siehe auch „Lieberbares Zubehör") – ungeeignete, falsch montierte, stumpfe oder beschädigte Hobelmesser konnen sich offen beziehungsweise die Rückschlaggefahr stark erhöhen.

• Achten Sie darauf, dass immer beide Hobelmesser ausgetauscht beziehungsweise gewendet werden.

• Montieren Sie Hobelmesser nur mit Originalteilen.
• Beide Federn wieder in die Bohrungen der Messerwelle stecken.
• Hobelmesser leicht einolen.
• Scharfes Hobelmesser mit dem Spezialwerkzeug auf der Messerwelle positionieren. Die beiden Führungsstüfte auf der Messerwelle sorgen für den richtigen Sitz des Hobelmessers.

Hinweis:

Das Hobelmesser ist auf der Vorder- und Rückseite angeschlaffen. Wenn die Rückseite ausreichend scharf ist, genugtes, das Hobelmesser umzudrehen.

1. Hobelmesser-Andruckleiste fest-schrauben.

Um Verspannungen der Hobelmesser-Andruckleiste zu vermeiden, mit den mittleren Schrauben beginnen, dann schrittweise die Schrauben festziehen, die bisher zum Rand liegen;

Gefahr!

Werkzeug zum Festschrauben nicht verlangern.
- Schrauben nicht durch Schläge auf das Werkzeug festziehen.
5. Messerwellen-Abdeckung und Absaugstutzen wieder montieren.
6. Stellen Sie sicher, dass sich keine Montagewerkzeuge oder losen Teile mehr im Gerät befinden.

Testen Sie das Gerät im Leerlauf:

1. Aufnahme- und Abgabetisch ausklappen.
2. Sicherstellen, dass sich die Hobelmesser frei drehen konnen.
3. Feststellhebel ganz nach links in die Positionstellen.
4. Messerwellen-Kopf mindestens auf 1 inch (25 mm) nach oben kurbeln.
5. Feststellhebel ganz nach rechts in die Position 6stellen.
6. Netzstecker in die Steckdose stecken und Motor einschalten (grunen Schalter drucken).

7. Auf folgende Punkte achten, sobald die volle Drehzahl erreicht ist:

8. Gerauschentwicklung
   Vibrationen

Gefahr!

Wenn die Gerauschentwicklung oder die Vibrationen ungewöhnlich hoch sind: Gerät sofort ausschalten und anschließend den Netzsteckerziehen!

1. Gerat auf lose Teile überprüfen und diese wieder richtig befestigen.

8.3 Enddickenanschlag einstellen

1. Werkstück mit dem Endddickenanschlag auf Endmaß hobeln.
2. An dem fertigen Werkstück das Endmaß (= Dicke des Werkstücks) nachmessen.

Falls ein Nachjustieren des Enddickenanschlags notwendig ist:

1. Netzsteckerziehen.
2. Feststellhebel ganz nach links in die Position stellen.

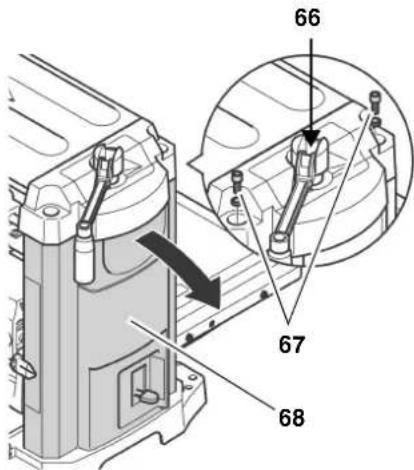

3. Kreuzschlitzschraube (66) in der Kurbel für die Höhenverstellung offen. Schraube nicht vollständig abschrauben.
4. Seitliche Abdeckung (68) abnehmen:

Beide Innensechskantschrauben (67) (metrisch, 6 mm) vollständig abschrauben.
- Oberteil des Gerätes an dem Tragegriff nach oben ziehen und die seitliche Abdeckung (68) vorschüt abnehmer.

1. Messerwellen-Kopf nach unten kurbeln, bis der Enddickenanschlag (70) gegen die Anschlagsschraube (69) stöhlt. Der Enddickenanschlag muss damit auf das oben eingestellte Endmaß gesetzt sein

1. Kontermutter der Anschlagschaube (69) mit dem mitgelieferten Maulschlüssel (metrisch, 10 mm) losen und die Anschlagschaube um die Differenz zwischen eingestelltem Endmaß und oben gemessene Dicke des Werkstücks verstellen.
2. Anschlagschraube (69) wieder mit der Kontermutter kontern.
3. Seitliche Abdeckung (68) wieder einbauen und mit beiden Innensechskantschrauben (67) festschrauben.
4. Kreuzschlitzschraube (66) in der Kurbel für die Höhenverstellung handfest anziehen.

8.4 Kohlebürsten prufen und austauschen

Die vordere und hintere Kohlebuste sollte alle 10 bis 15 Betriebsstunden überprüft werden.

Verschlissene Kohlebürsten machen sich bemerkbar durch

• stotternden Lauf des Motors;
  Störungen beim Rundfunk und Fennsehempfang, während der Motor lauft:
  Stehenbleiben des Motors.

Zum Prufen oder Austauschen der Kohlebürsten:

1. Netzsteckerziehen.
2. Aufnahme- und Abgabetisch ausklappen.

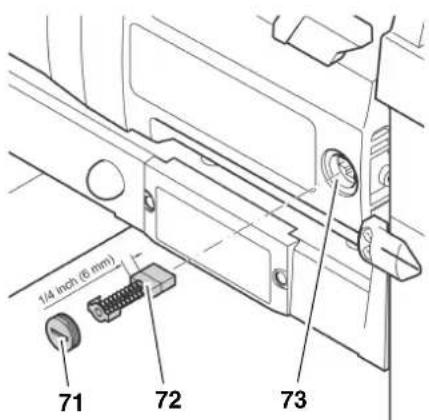

3. Vordere Kohlebürste Herausnehmen: Verschlussstopfen (71) der Kohlebürste am Motorgelhause mit einem geeigneten Schraubendreher aufschauben.

Hinweis:

Hintere Kohlebürste Herausnehmen: Die hintere Kohlebürste befindet sich auf der gegenüberliegenden Seite. Um die hintere Kohlebürste Herauszunehmen, mussen vorher der Absaugadapter und die Messerwellen-Abdeckung abgeschraubt werden.

1. Kohlebürste (72) herausziehen und überprüfen. Die Schleifkohle muss mindestens 1/4 (6 mm) lang sein.
2. Intakte oder neue Kohlebürste (72) in den Schacht (73) stecken. Die beiden seitlichen Laschen der klinen Metallplatte müssen in die seitlichen Nuten im Schacht greifen.
3. Verschlussstopfen (71) wieder eindrehen.

Hinweis:

Nach dem Austausch der hinteren Kohlebürste,müssen die MesserwellenAbdeckung und Absaugadapter wieder montiert und festschraubt werden.

1. Funktion des Gerätes überprüfen.

8.5 Maschine aufbewahren

1. Netzsteckerziehen und Netzkabel in der Tasche auf der Unterseite des Abgabetisches verstauen.
2. Aufnahme- und Abgabetisch nach oben klappen.
   3.Bewahren Sie das Gerat so auf, dass sie nicht von Unbefugten in Gang gesetzt werden kann und sich niemand an dem stehenden Gerat verletzen kann.

Achtung!

Gerät nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

8.6 Maschine transportieren

1. Netzsteckerziehen

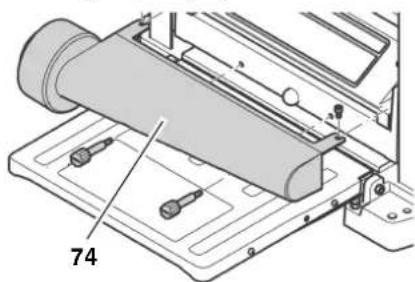

2. AbsaugAdapter (74) abschrauben

1. Aufnahme- und Abgabetisch nach oben klappen.
2. Netzkabel in der Tasche auf der Unterseite des Abgabetisches verstauen.
3. Gerat an den seitlichen Tragegriffen transportieren.

Achtung!

Gerät nicht ungeschützt im Freien oder in feuchter Umgebung transportieren.

9. Probleme und Störungen

Gefahr!

Vor jeder Störungsbeseitigung:

1. Gerä ausschalten.

2. Warten bis die Messerwelle stillsteht.

3. Netzsteckerziehen.

Schnittgefahr durch Berührendtierenden Messerwelle!

Ein unbeabsichtigtes Anlaufen der Maschine kann schwere Verletzungen zur Folge haben.

Verbrennungsgefahr!

Kurz nach dem Arbeiten konnen die Hobelmesser heiß sein - Lassen Sie das Gerät vor der Störungsbeseitigungabkühlen.

Gefahr!

Nach jeder Störungsbeseitigung: Alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.

Motor lauft nicht:

Keine Netzspannung.

Kabel, Stecker, Steckdose und Sicherung prufen.

Unterspannungsrelais wurde durch vorübergehenden Spannungsausfall ausge-lösst.

Erneuteinschalten.

Motor überhitzt, z.B. durch stumpfe Hobelmesser, zu starke Belastung oder Spanestau in der Messerstellen-Abdeckung.

• Ursache der Überhitzung beseitigen, etwa zehn Minuten abkühlen lassen, dann die Reset-Taste drücken und erneut einschalten.

Kohlebürsten abgenutzt

Kohlebürsten erneuern.

Leistung{lsst nach:

Hobelmesser stumpf.

Scharfe Hobelmesser einsetzen.

Bearbeitete Oberfläche zu rauh:

Hobelmesser stumpf.

Scharfe Hobelmesser einsetzen.

Hobelmesser durch Späne zugesetzt.

• Späne entfernen.

Werkstück enthalt noch zu viel Feuchtingigkeit.

Werkstuck trocknen.

Bearbeitete Oberfläche rissig:

Hobelmesser stumpf.

Scharfe Hoblmesser einsetzen.

Hobelmesser durch Späne zugesetzt.

• Späne entfernen.

Werkstück wurde gegen die Wuchsrichtung bearerbeitet.

• Werkstück von der Gegenrichtung bearbeiten.

Zu viel Material auf einmal abgehobelt.

Werkstück in mehreren Arbeitsgangenbearbeiten.

Bearbeitete Oberfläche undeben:

Hobelmesser ungleichmäßig eingebaut.

Hobelmesser mit Einstell-Lehre austrichten.

Werkstückvorschub zu gering

Auflagelächen des Mitteltisches, des Aufnahme- oder Abgabetisch verharzt

• Auflageflächen reinigen und Gleichwachs dunn auftragen.

Werkstück eingeklemmt

Zu viel Material auf einmal abgehobelt.

Werkstück in mehreren Arbeitsgangenbearbeiten.

10. Lieferbares Zubehör

Für besondere Aufgaben erhalten Sie im Fachhandel folgenden Zubehör - die Abbildungen finden Sie auf der hinteren Umschlagseite:

A Machinenstandier für sicheren Stand des Geräts und optimale Arbeitshöhe; ideal für mobilen Einsatz, da Platz sparend zusammenklappbar
B Absaugadapter zum Anschluss an eine Späneab-sauganlage
C Dreirollenstandener zum prazisen Fuhren langer Werkstücke

D Hobelmesser zum Hobeln von Holzern
E Gleitmittel WAXILIT für gute Gleitfähigkeit des Holzes auf den Auflagetischen
F Wartungs- und Pflegespray zum Entfernen von Harzrückstan den und zum Konservieren der Metalloberflächen

11. Reparatur

Reparaturen an Elektrowerkzeugendürfen nur durch eine Elektrofachkraft ausgeführct werden!

Reparaturbedurfige Elektrowerkzeuge konnen an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse findsen Sie bei der Ersatzteilliste.
Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestelltten Fehler.

12. Technische Daten

Spannung		V	230 ~ 50 Hz	110 ~ 50 Hz
Absicherung min. A 10 16
Motorleistung W 1800 1620
Schutzart IP 20 20
Schutzklasse			II
Leerlaufdrehzahl (Messerwelle)		min-1	9800 9100
Vorschubgeschwindigkeit		m/min	7,5	7,5
Spanabnahme	maximal	mm	3	3
Werkstücke	mindestens	mm	5	5
	maximal	mm	152	152
Werkstückbreite	mindestens	mm	19	19
	maximal	mm	330	330
Werkstücklänge	mindestens	mm	356	356
Abmessungen	Tiefe (eingeklappt)	mm	350	350
	Breite	mm	585	585
	Höhe	mm	495	495
Abmessungen	Tiefe (Dickentisch)	mm	600	600
	Breite (Dickentisch)	mm	370	370
Gewicht		kg	35	35
Zulässige Betriebsumgebungstemperatur		°C	0 bis +40	0 bis +40
Zulässige Transport- und Lagertemperatur		°C	0 bis +40	0 bis +40
Gerauschemissengewe nach EN 61029-1*
	A-Schall-Druckpegel LpA	dB (A)	88	88
	A-Schall-Leistungspegel LWA	dB (A)	101	101
	Unsicherheit K	dB (A)	3	3
Späneabsauganlage innerer Duchmesser Absaugstuten		mm	64	64
	äußerer Duchmesser Absaugstuten	mm	102	102
	Luftmenge	m3/h	460	460
	Unterdruck am Absaugstuten	Pa	530	530
	Luftgeschwindigkeit am Absaugstuten	m/s	20	20

• Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann darauf nicht zuverfällig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwithstanding sind oder nicht. Faktoren, welche den aktuellen am Arbeitsplatz tatsächlich vorhandenen Immissionspegel beeinflussen, beinhalten die Eigenart des Arbeitsraumes und andere Gerauschquellen, d.h. die Zahl der Maschinen und anderer benachbarter Arbeitsvorgänge. Die zulässigen Arbeitsplatzwerte können ebenso von Land zu Land varieren. Diese Information soll jeder den Anwender befährigen, eine bessere Abschätzung von Gefährung und Risiko vorzunehmen.
