MANUALE UTENTE DH 330 METABO

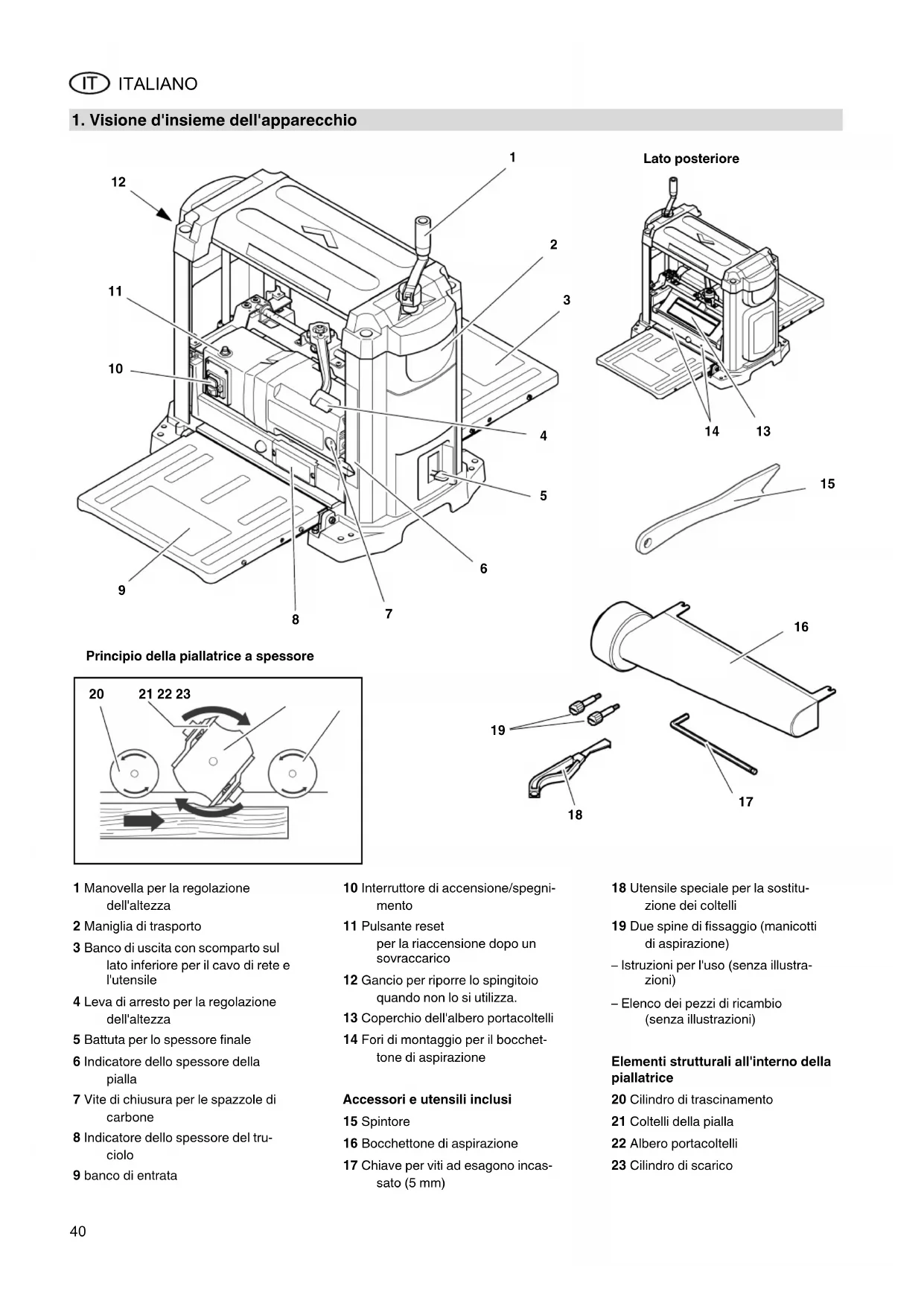

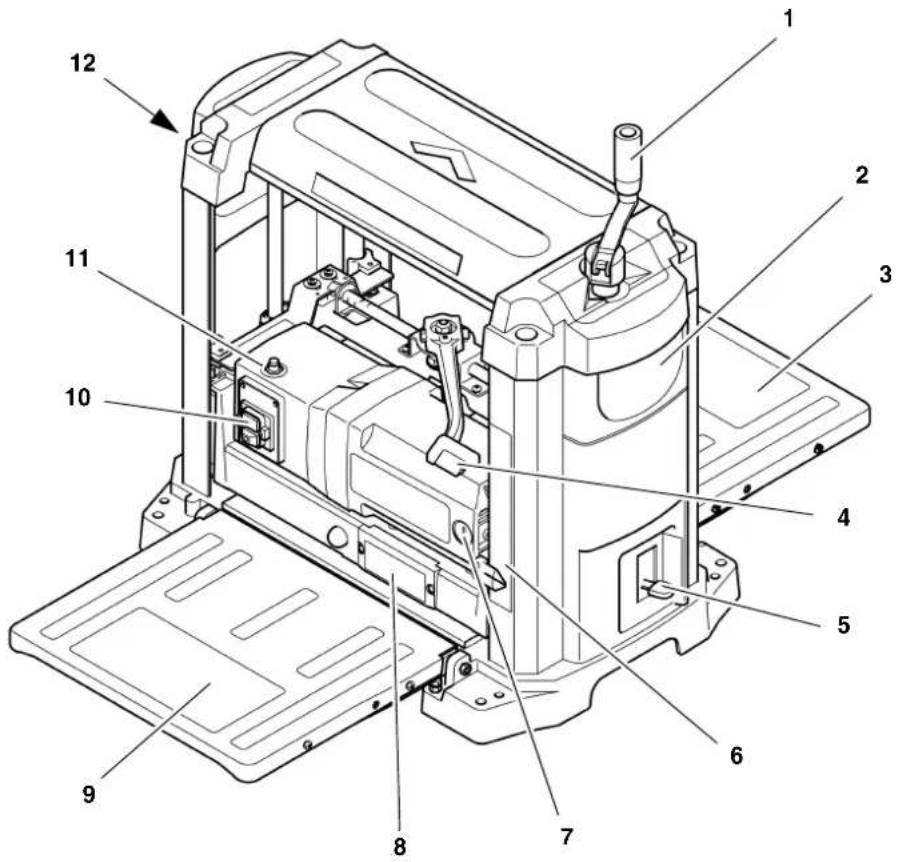

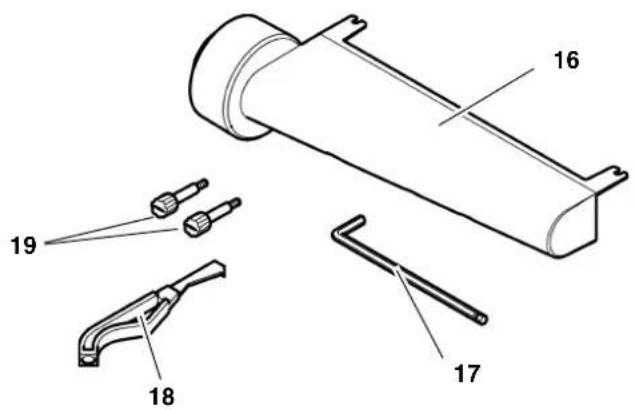

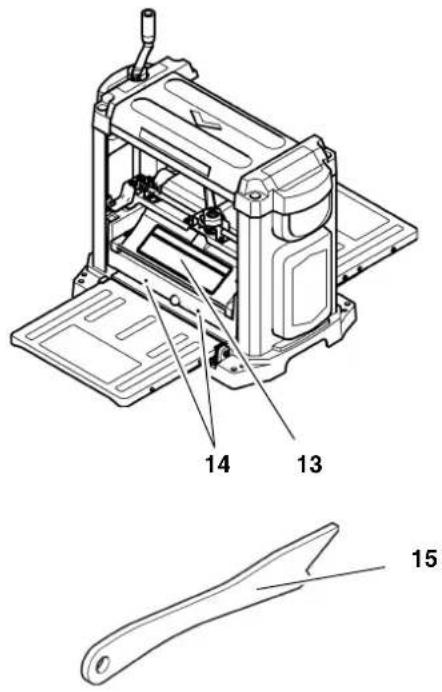

1. Visione d'insieme dell'apparecchio

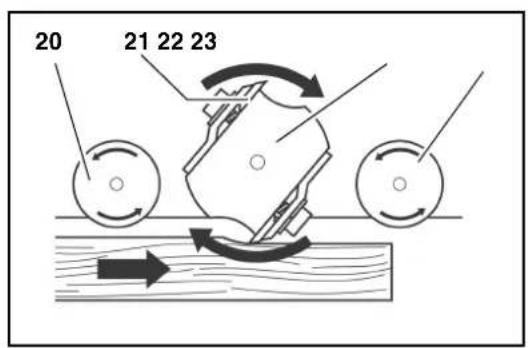

Lato posteriore Principio della piallatrice a spessore

1 Manovella per la regolazione dell'altezza 2 Maniglia di trasporto 3 Banco di uscita con scomparto sul lato inferiore per il cavo di rete e l'utensile 4 Leva di arresto per la regolazione dell'altezza 5 Battuta per lo spessore finale 6 Indicatore dello spessore della pialla 7 Vite di chiusura per le spazzole di carbone 8 Indicatore dello spessore del tru- ciolo 9 banco di entrata 10 Interruttore di accensione/spegni- mento 11 Pulsante reset per la riaccensione dopo un sovraccarico 12 Gancio per riporre lo spingitoio quando non lo si utilizza. 13 Coperchio dell'albero portacoltelli 14 Fori di montaggio per il bocchet- tone di aspirazione Accessori e utensili inclusi 15 Spintore 16 Bocchettone di aspirazione 17 Chiave per viti ad esagono incas- sato (5 mm) 18 Utensile speciale per la sostitu- zione dei coltelli 19 Due spine di fissaggio (manicotti di aspirazione) – Istruzioni per l'uso (senza illustra- zioni) – Elenco dei pezzi di ricambio (senza illustrazioni) Elementi strutturali all'interno della piallatrice 20 Cilindro di trascinamento 21 Coltelli della pialla 22 Albero portacoltelli 23 Cilindro di scarico XW0011I4.fm Manuale d’uso originale ITALIANO41 ITALIANO

1. Visione d'insieme

dell'apparecchio .......................40

2. Istruzioni obbligatorie..............41

3.2 Istruzioni generali per

la sicurezza .................................41

3.3 Simboli sull'apparecchio .............43

3.4 Dispositivi di sicurezza................43

4. Caratteristiche particolari del

6. Messa in funzione.....................44

6.1 Installazione dell'apparecchio .....44

6.2 Allineamento del banco

di entrata e di uscita ....................45

6.3 Impianto di aspirazione

dei trucioli....................................45

6.4 Collegamento elettrico ................45

8.1 Pulizia e lubrificazione

dell'apparecchio..........................47

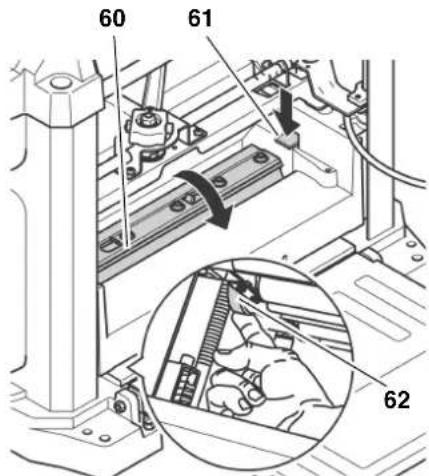

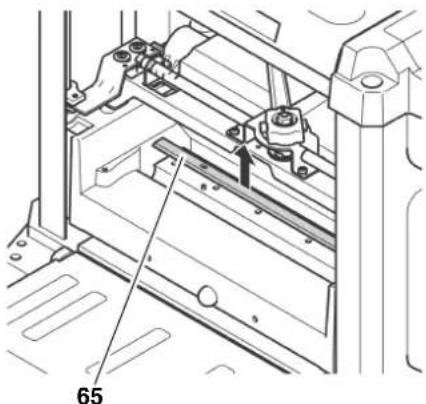

8.2 Sostituzione dei coltelli della

pialla ...........................................48

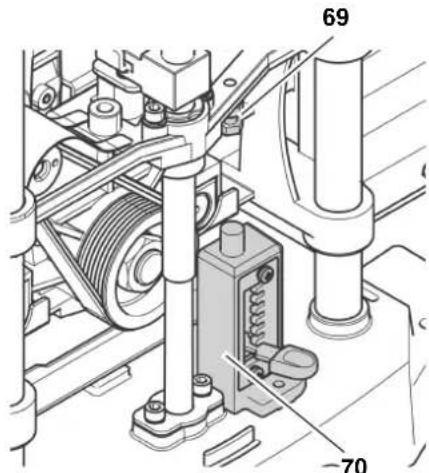

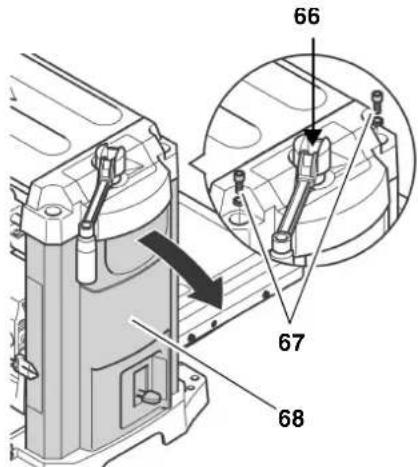

8.3 Regolazione della battuta

per lo spessore finale ..................49

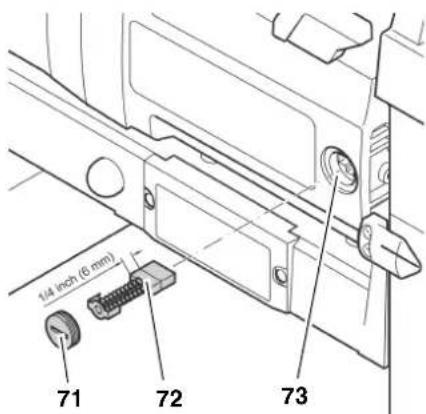

8.4 Controllo e sostituzione

delle spazzole di carbone............50

8.5 Custodia dell'apparecchio...........50

8.6 Trasporto della macchina............50

9. Problemi e anomalie.................50

10. Accessori disponibili

Queste istruzioni d'uso sono state realiz- zate per consentire un utilizzo rapido e sicuro dell'apparecchio. Di seguito ven

gono fornite brevi indicazioni sulla moda- lità di lettura delle istruzioni. Prima di mettere in funzione l'appa- recchio, leggere interamente le istru- zioni prestando particolare atten- zione alle norme di sicurezza. Queste istruzioni d'uso sono desti- nate a persone con conoscenze tec- niche sugli apparecchi descritti. Se non si ha alcun tipo di esperienza con questo tipo di apparecchio, richiedere l'aiuto di esperti. Tenere a portata di mano tutta la documentazione fornita con l'appa

recchio per poterla consultare se necessario. Conservare la prova d'acquisto per eventuali richieste di intervento in garanzia. Se si presta o si vende l'apparec- chio, includere anche la relativa documentazione. Per eventuali danni derivati dalla mancata osservanza di queste istru- zioni d'uso, il produttore declina ogni responsabilità. Le informazioni in queste istruzioni d'uso utilizzano i simboli illustrati di seguito. Pericolo! Avvertenza per possibili danni alle persone o all'ambiente. Pericolo di scosse elet- triche! Avvertenza per possibili danni alle persone cau

sati dall'elettricità. Pericolo di trascina- mento! Avvertenza per possibili danni alle persone (parti del corpo o indumenti impigliati). Attenzione! Avvertenza per possibili danni materiali. Nota Informazioni integrative. I numeri nelle figure (1,2, 3, ecc.) indicano i singoli pezzi; usano una numerazione progres- siva; si riferiscono ai numeri corrispon- denti in parentesi (1), (2), (3) riportati nel testo vicino. Le istruzioni d'uso per le quali è necessario seguire la sequenza indi

cata sono numerate in ordine pro- gressivo. Le istruzioni d'uso in cui la sequenza può essere stabilita a discrezione dell'operatore sono contrassegnate da un punto. Gli elenchi sono contrassegnati da un trattino.

3.1 Utilizzo appropriato

Utilizzare questo apparecchio esclusiva- mente per la piallatura a spessore di legno massiccio. Qualsiasi altro utilizzo non è idoneo. I seguenti lavori non sono consentiti con questo dispositivo: Lavori di incastro (ossia tutte le lavo- razioni che non interessano il pezzo nella sua intera lunghezza). Piallatura di cavità, perni o aperture. Piallatura di pezzi di legno curvi, in cui non è sufficiente il contatto con il tavolo di presa e la tavola di mezzo. È indispensabile rispettare le dimensioni prescritte per i pezzi da lavorare (vedere la sezione Dati tecnici). Qualsiasi altro utilizzo non è idoneo. L'utilizzo improprio, l'apporto di modifi- che alla macchina o l'impiego di parti non testate e autorizzate dalla casa produt

trice comportano danni imprevedibili.

3.2 Istruzioni generali per la

sicurezza La piallatrice è un apparecchio che se utilizzato con poca attenzione può provo- care lesioni gravi. A Attenzione! Durante l'impiego degli elettroutensili è necessario rispettare le seguenti misure di sicurezza fondamentali per la prote

zione contro le scosse elettriche, il rischio di lesioni e di incendio.

• Durante l'uso dell'apparecchio, osservare le seguenti istruzioni rela- tive alla sicurezza per evitare even- tuali pericoli per le persone e/o danni materiali.

• Osservare in particolare le istruzioni relative alla sicurezza contenute nelle singole sezioni.

• All'occorrenza applicare le disposi- zioni di legge e le norme antinfortuni- stiche vigenti per l'uso di piallatrici a spessore. APericolo generico!

• Tenere sempre in ordine l'area di lavoro per evitare il rischio di inci- denti causati da oggetti fuori posto.

• Agire con la massima attenzione badando bene alle azioni svolte e ragionando sempre. Evitare di azio

nare l'apparecchio in momenti di scarsa concentrazione.

• Non utilizzare l'apparecchio sotto l'effetto di alcol, droghe o farmaci.

• Tenere in debita considerazione gli effetti dell'ambiente circostante. Provvedere ad una buona illumina

• Evitare di assumere posizioni ano- male, lavorando sempre in situazioni di stabilità e di equilibrio.

• Se i pezzi in lavorazione sono parti- colarmente lunghi, utilizzare super- fici di appoggio adeguate per soste- nere i pezzi. Posizionare le superfici di appoggio ad un'altezza adeguata. Sommario

2. Istruzioni obbligatorie

• Non utilizzare l'apparecchio in pros- simità di liquidi o gas infiammabili.

• L'apparecchio deve essere azionato e utilizzato esclusivamente da per- sone che abbiano esperienza con le piallatrici e che siano consapevoli dei pericoli legati all'uso di tali mac- chine. Le persone sotto i 18 anni d'età pos- sono utilizzare l'apparecchio sol- tanto nell'ambito dell'addestramento professionale e sotto la supervisione di un istruttore.

• Tenere lontano dall'area di lavoro il personale non autorizzato e in parti- colare i bambini. Durante il funziona- mento, sincerarsi che nessuno toc- chi l'apparecchio e/o il cavo di alimentazione.

• Non sovraccaricare l'apparecchio e usarlo esclusivamente con la potenza indicata nella sezione Dati tecnici.

• Non eseguire mai piallature più pro- fonde di 1/8" (3 mm).

• Non lasciare l'apparecchio acceso quando non viene utilizzato. BPericolo di scosse elettriche!

• Non esporre mai l'apparecchio alla pioggia. Non utilizzarlo in ambienti umidi o bagnati.

• Durante l'uso dell'apparecchio, evi- tare il contatto del corpo con ele- menti muniti di messa a terra (ad esempio corpi riscaldanti, tubi, for- nelli, frigoriferi).

• Utilizzare il cavo di alimentazione esclusivamente per gli scopi a cui è destinato.

• Ispezionare regolarmente i cavi di prolunga e sostituirli se sono dan

• All'aperto utilizzare solo cavi di pro- lunga approvati per l'impiego all'esterno e debitamente contrasse- gnati.

• Prima di qualsiasi intervento di manutenzione, accertarsi che l'uten

sile sia scollegato dalla rete elettrica.

• Prima di qualsiasi intervento di manutenzione scollegare l'apparec- chio dalla rete elettrica. APericolo di taglio per contatto con l'albero portacoltelli rotante!

• Mantenere sempre un'adeguata distanza dall'albero portacoltelli. All'occorrenza, utilizzare mezzi di inserimento ausiliari. Durante il funzionamento tenersi sufficientemente lontani dagli ele

menti strutturali in azione. Durante il funzionamento non toc- care l'impianto di aspirazione dei trucioli o il coperchio dell'albero portacoltelli.

• Per evitare l'azionamento incontrol- lato dell'apparecchio, spegnerlo sempre: dopo un'interruzione di corrente, prima di estrarre o inserire la spina.

• Prima di mettere in funzione l'appa- recchio, verificare che siano montati tutti i dispositivi di protezione.

• Attendere l'arresto dell'albero porta- coltelli prima di rimuovere eventuali pezzi o piccole parti di taglio o resti di legno dall'area di lavoro. APericolo di taglio anche con l'albero portacoltelli immobile!

• Utilizzare i guanti durante la sostitu- zione dei coltelli della pialla.

• Conservare l'albero portacoltelli in modo che nessuno possa ferirsi. cPericolo di trascinamento! Durante il funzionamento, il pezzo da piallare viene trascinato automatica

mente e trasportato nella piallatrice.

• Pertanto, verificare che durante il funzionamento non vengano trasci

nati altri oggetti o parti del corpo con il pezzo da lavorare. Non indossare cravatte, né guanti né indumenti a maniche larghe. In caso di capelli lunghi, raccoglierli assolutamente sotto una retina di protezione.

• Non piallare mai pezzi che conten- gono funi, corde, nastri, cavi o fili metallici o elementi contenenti tali materiali. APericolo di contraccolpi dei pezzi in lavorazione (il pezzo viene agganciato dall'albero portacoltelli e colpisce l'operatore)!

• Utilizzare sempre coltelli ben affilati. I coltelli senza filo possono incastrarsi sulla superficie del pezzo in lavora

• Non tenere i pezzi da piallare in posi- zione inclinata.

• Non lavorare pezzi più corti di

• In caso di dubbio, controllare l'even- tuale presenza di corpi estranei, ad esempio chiodi oppure viti, nei pezzi.

• Non piallare mai più pezzi contem- poraneamente per evitare che i sin- goli pezzi vengano presi in modo incontrollato dall'albero portacoltelli.

• Rimuovere trucioli, resti di legno e simili dall'area di lavoro. Durante tale operazione è necessario che l'albero portacoltelli sia fermo e che la spina non sia inserita.

• Prima di accendere l'apparecchio, ad esempio dopo gli interventi di manutenzione, verificare che nel suo interno non siano rimasti utensili di montaggio o accessori. APericolo causato da prote- zione personale insufficiente!

• Munirsi di paraorecchie.

• Indossare occhiali protettivi.

• Utilizzare una mascherina parapol- vere.

• Indossare indumenti da lavoro ade- guati.

• Se si lavora all'aperto, è opportuno l'uso di calzature antiscivolo. APericolo causato dalla sega- tura!

• Alcuni tipi di segatura (ad esempio quella ottenuta da legno di quercia, faggio e frassino) possono essere cancerogeni se inspirati: se possibile lavorare con un impianto di aspira

zione. L'impianto di aspirazione deve soddisfare i valori indicati nella sezione Dati tecnici.

• In fase di lavorazione, fare in modo di produrre la quantità minima possi

bile di segatura nell'ambiente: rimuovere i depositi di segatura dall'area di lavoro (non spanderli da una parte all'altra); eliminare difetti di tenuta dell'impianto di aspirazione; garantire una buona ventilazione. APericolo causato da modifiche tecniche e/o uso di parti non collau

date e approvate dal produttore!

• Montare il presente apparecchio seguendo scrupolosamente le istru- zioni del presente manuale.

• Utilizzare esclusivamente parti omo- logate dal produttore, in particolare per quanto riguarda i dispositivi di sicurezza (per i numeri d'ordine vedere l'elenco dei pezzi di ricam

• Evitare di apportare modifiche di qualunque tipo sui componenti.43 ITALIANO APericolo causato da eventuali anomalie dell'apparecchio

• Usare la massima cura nella manu- tenzione dell'apparecchio e dei rela- tivi accessori, seguendo scrupolosa- mente le istruzioni.

• Prima di utilizzare l'apparecchio, verificarne il perfetto funzionamento controllando la conformità dei dispo

sitivi di sicurezza, dei dispositivi di protezione e intervenendo su even

tuali componenti lievemente dan- neggiati. Verificare che i componenti mobili funzionino perfettamente e che non si inceppino. Tutte le parti devono essere montate corretta

mente e soddisfare le condizioni necessarie al corretto funziona

mento dell'apparecchio.

• Non utilizzare mai l'apparecchio se il cavo di alimentazione è danneggiato per evitare il rischio di scosse elettri

che. Far sostituire immediatamente un cavo danneggiato da un elettrici- sta specializzato.

• I dispositivi di sicurezza o i compo- nenti danneggiati devono essere riparati o eventualmente sostituiti da tecnici specializzati e qualificati. La sostituzione di interruttori danneg

giati va effettuata presso un centro di assistenza tecnica del cliente. Non utilizzare l'apparecchio se l'interrut- tore di accensione non funziona. APericolo dovuto a pezzi da lavorare o parti di pezzi da lavorare bloccanti! Se si verifica un blocco:

1. Spegnere l'apparecchio.

2. Estrarre la spina.

3. Portare i guanti.

4. Eliminare il bloccaggio con utensile

3.3 Simboli sull'apparecchio

Pericolo! La mancata osservanza delle seguenti indica- zioni può provocare lesioni gravi o ingenti danni materiali. Leggere le istruzioni per l'uso. Mantenere sempre una distanza adeguata dall'albero portacoltelli.

Durante il funzionamento tenersi sufficientemente lontani dagli elementi strut

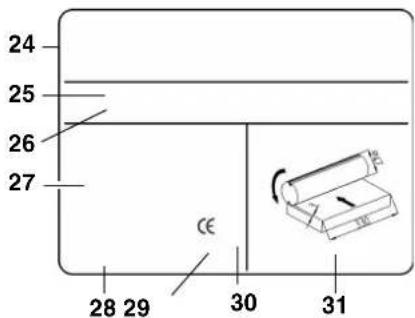

turali in azione. Indossare occhiali protettivi e paraorecchie. Non utilizzare l'apparecchio in ambienti umidi o bagnati. Indicazioni sulla targhetta del modello

3.4 Dispositivi di sicurezza

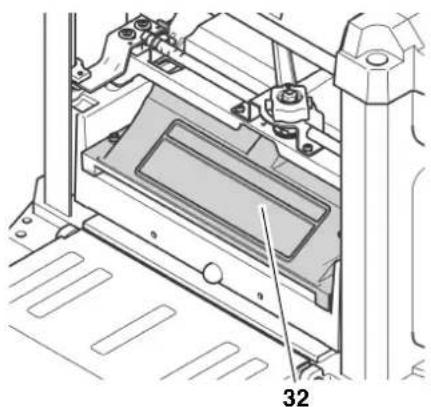

Coperchio dell'albero portacoltelli Il coperchio dell'albero portacoltelli (32) impedisce che questo possa essere toc- cato dall'alto durante la sua rotazione. Se la spina è inserita e l'albero portacol- telli non è fermo, il coperchio deve essere montato.

• Tecnica modernissima, progettata per un notevole utilizzo nel tempo e per piallature molto precise.

• Costruzione stabile con delle mani- glie che ne consentono l'utilizzo mobile.

• Banco di entrata e di uscita per maneggiare in modo semplice e sicuro i pezzi più grandi. Interruttore di accensione/spegni- mento

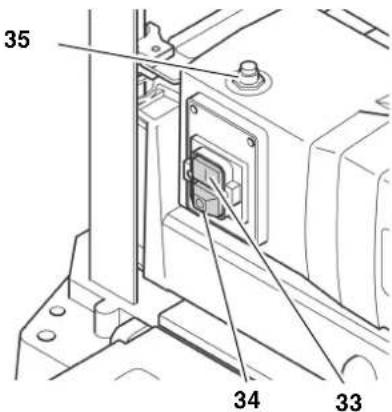

• Accensione = premere l'interruttore verde (33).

• Spegnimento = premere l'interruttore rosso (34). 3Nota In caso di sovraccarico viene attivato un dispositivo di protezione termica. Dopo un paio di secondi è possibile riaccen

dere l'apparecchio premendo prima il pulsante reset (35) e poi l'interruttore di accensione (33). In caso di mancanza di corrente scatta un relè di sottotensione che impedisce il riavvio automatico della macchina quando torna la corrente. Per riaccen

dere l'apparecchio, è necessario pre- mere l'interruttore di accensione. Regolazione dell'altezza Con la regolazione dell'altezza viene impostato lo spessore di piallatura (=

spessore del pezzo da piallare dopo la lavorazione).

• Con ogni passata è possibile rimuo- vere 3 mm al massimo.

• È possibile piallare pezzi di uno spessore massimo di 152 mm.

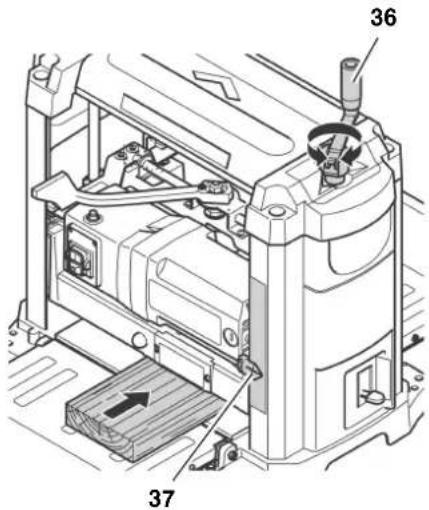

• È possibile regolare l'altezza per mezzo di una manovella (36). Ad ogni giro della manovella la testa dell'albero portacoltelli si sposta di 1/12" (2 mm) verso l'alto o verso il basso. 24 Produttore 25 Numero di serie 26 Descrizione dell'apparecchio 27 Dati del motore (vedere anche "Dati tecnici") 28 Anno di costruzione 29 Simbolo CE - Questo apparec- chio soddisfa le direttive dell'UE in relazione alla dichiarazione di conformità 30 Simbolo di smaltimento – L'appa- recchio può essere smaltito dal produttore 31 Misure dei coltelli della pialla con- sentiti

4. Caratteristiche partico-

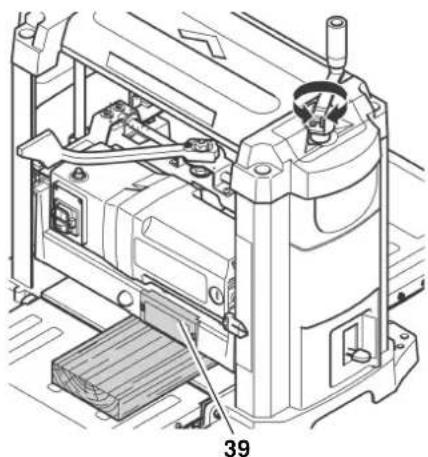

ITALIANO Lo spessore di piallatura impostato viene mostrato dall'indicatore (37) sulla scala graduata. Leva di arresto per la regolazione dell'altezza Blocco della regolazione dell'altezza

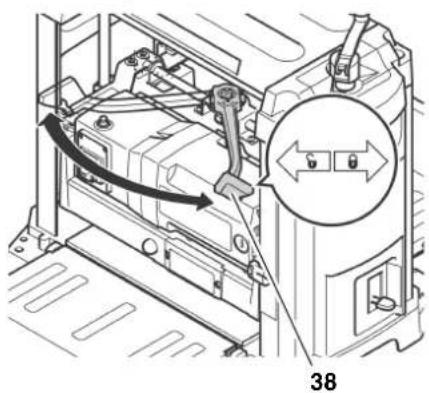

• Spostare la leva di arresto (38) completamente a destra in posizione di blocco . Sblocco della regolazione dell'altezza

• Spostare la leva di arresto (38) completamente a sinistra in posi- zione di sblocco . La regolazione dell'altezza consente di impostare nuovamente lo spes- sore di piallatura. Indicatore dello spessore del truciolo L'indicatore (39) consente di leggere lo spessore del truciolo che verrà piallato dal pezzo da lavorare. Lo spessore del truciolo può avere un'impostazione compresa tra 1 e 3 mm. Battuta per lo spessore finale La battuta per lo spessore finale (40) consente di impostare gli spessori di pial- latura standard da 1/4" (6 mm) a 1 3/4" (44 mm). In tal modo è possibile lavorare i pezzi con un calibro a blocchetto senza dover controllare più volte le misure.

6.1 Installazione dell'appa-

recchio Per evitare che la macchina venga spo- stata dalle vibrazioni o che si ribalti, è necessario fissarla con delle viti su un banco da lavoro, un piano o simili. 3Nota Durante l'installazione dell'apparecchio in un punto fisso, verificare che lo spazio davanti e dietro la macchina sia suffi

ciente per la lavorazione dei pezzi più lunghi.

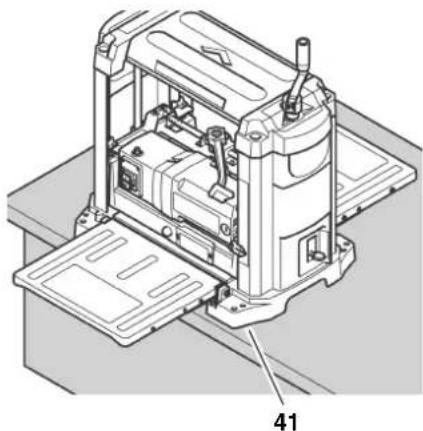

1. Praticare quattro fori alla base.

2. Inserire le viti (41) dall'alto e fissarle

dal basso. Per installare la piallatrice per l'utilizzo mobile, procedere come indicato di seguito.

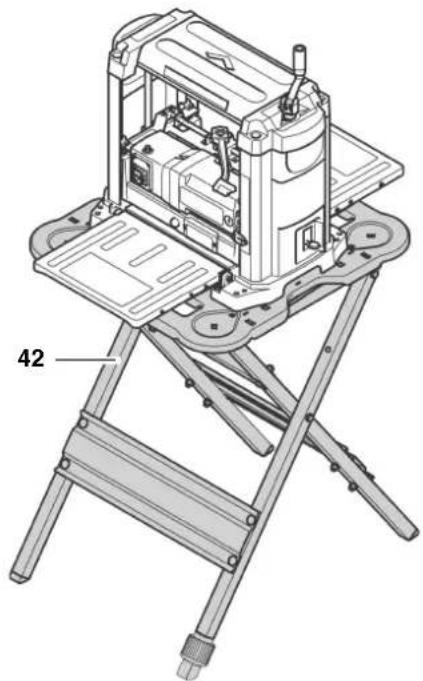

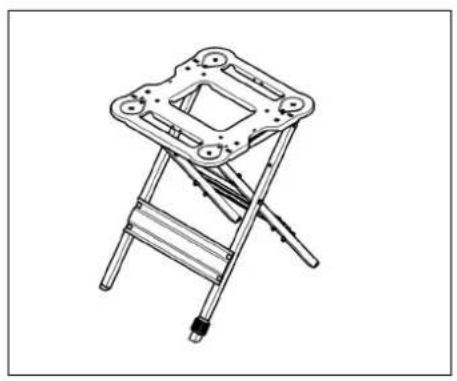

1. Avvitare la piallatrice sull'apposita

incastellatura (42) (vedere "Acces- sori disponibili su richiesta"). Installazione alternativa

1. Avvitare la piallatrice su un pannello

di compensato dello spessore di 3/4" (19 mm). Il pannello deve avere su ciascun lato una sporgenza di circa

inch (100 mm). Verificare che le viti non fuoriescano dalla parte inferiore del pannello di compensato.

2. Nel punto di utilizzo, fissare il pan-

nello di compensato su un banco da lavoro, un piano o simili con dei ser- ragiunti.

6. Messa in funzione

di entrata e di uscita Per ottenere risultati di piallatura ottimali, è necessario che le superfici di appoggio siano allineate l'una con l'altra. 3Nota Prima dell'inizio della lavorazione, verifi- care sempre che le superfici di appoggio del banco centrale, nonché di quello di entrata e di uscita siano allineate. APericolo di taglio per contatto con l'albero portacoltelli rotante! Un azionamento incontrollato della macchina può provocare ferite gravi. Estrarre la spina prima di effettuare qualsiasi impostazione sull'apparec- chio.

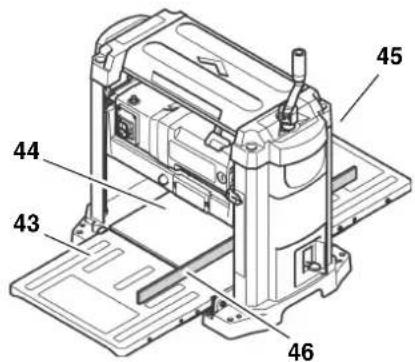

1. Posizionare il banco di entrata (43) e

2. Posizionare sul banco di entrata e di

uscita una tavola dritta (46), una squadra a cappello o simili. Se è necessario un ulteriore allinea- mento, procedere come indicato di seguito.

3. Inserire il banco di entrata e di

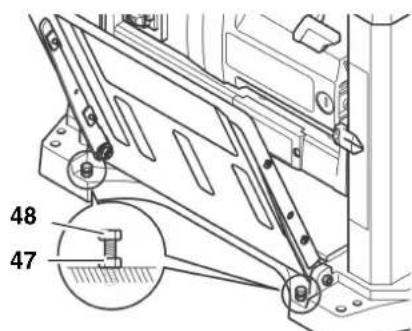

4. Allentare il controdado (47) di

entrambe le viti di battuta (48).

5. Regolare le due viti di battuta (48)

finché il banco di entrata (o di uscita) non è allineato con quello centrale (44) della piallatrice a spessore.

6. Inserire il banco di entrata (o di

uscita) spingendolo verso il basso e verificare di nuovo l'allineamento delle superfici.

7. Quando il banco di entrata e di

uscita sono correttamente allineati, serrare tutte le viti di battuta (48) con i controdadi (47).

6.3 Impianto di aspirazione

dei trucioli APericolo! Alcuni tipi di segatura (ad esempio quella ottenuta da legno di faggio, quercia e frassino) possono essere cancerogeni se inspirati. Per ridurre i danni causati dalla segatura, in ambienti chiusi è opportuno lavorare con un impianto di aspirazione dei trucioli adatto. L'impianto di aspira

zione deve presentare le seguenti caratteristiche: a seconda del diametro del boc- chettone di aspirazione 2 1/2" (64 mm) oppure 4" (102 mm); quantità d'aria 460 m

/h; depressione al bocchettone di aspirazione 530 Pa; velocità dell'aria al bocchettone di aspirazione 20 m/s. Osservare anche le istruzioni per l'uso dell’impianto di aspirazione dei trucioli.

L'utilizzo senza impianto di aspirazione dei trucioli è consigliabile solo nei seguenti casi: all’aperto; per un utilizzo breve (massimo 30 minuti); utilizzando una mascherina parapol- vere. Se non si utilizza un impianto di aspira- zione dei trucioli, all'interno dell'alloggia- mento dell'apparecchio, in particolare in corrispondenza della piallatrice, si accu

mulano i trucioli. Tali residui rendono ruvida la superficie piallata e quindi devono essere rimossi regolarmente. APericolo! Con il movimento circolare dell'albero portacoltelli i trucioli fuori

escono dalla cappa del coperchio dell'albero. A Attenzione! Non chiudere la cappa del coperchio dell'albero portacoltelli o un bocchet- tone di aspirazione con degli oggetti. Montaggio del bocchettone di aspira- zione APericolo di taglio per contatto con l'albero portacoltelli rotante! Un azionamento incontrollato della macchina può provocare ferite gravi. Estrarre la spina prima di montare il bocchettone di aspirazione.

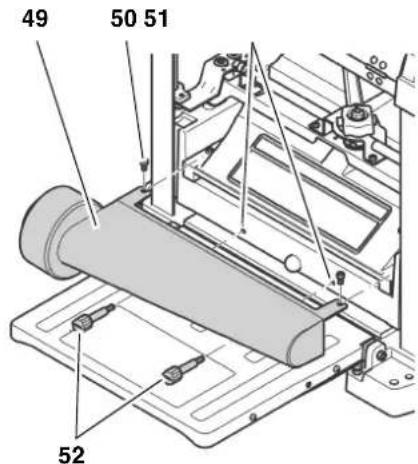

1. Spostare la leva di arresto completa-

mente a sinistra in posizione di sblocco .

2. Girare la testa dell'albero portacol-

telli verso il basso finché le viti (50) del coperchio dell'albero portacoltelli non sono facilmente accessibili.

3. Allentare le viti (50) in modo da poter

inserire il bocchettone di aspira- zione.

4. Inserire il bocchettone di aspirazione

(49) nel coperchio dell'albero porta- coltelli in modo da poter afferrare la rientranza superiore sotto le viti del coperchio dell'albero portacoltelli.

5. Avvitare e stringere le spine di fis-

saggio (52) negli appositi fori di montaggio (51). Il bocchettone di aspirazione dovrebbe essere fissato saldamente sulle spine.

6. Avvitare di nuovo le viti (50) del

coperchio dell'albero portacoltelli.

6.4 Collegamento elettrico

BPericolo! Tensione elettrica

• Utilizzare l'apparecchio solo in un ambiente asciutto.

• Utilizzare esclusivamente una fonte di energia elettrica che sod

disfi i seguenti requisiti (vedere anche "Dati tecnici"): prese elettriche a norma, con messa a terra regolamentare e controllata; tensione e frequenza corri- spondenti ai dati indicati sulla targhetta dell'apparecchio;

ITALIANO fusibile con interruttore salva- vita da 30mA; impedenza del sistema Z max

punto di allacciamento (presa dell'impianto esistente) di massimo 0,38 Ohm. 3Nota Per sapere se l'impianto esistente soddi- sfa le condizioni sopraelencate, consul- tare la società di fornitura dell'elettricità oppure un elettricista specializzato.

• Posizionare il cavo di alimenta- zione in modo che non interferi- sca col lavoro e che non possa subire danni.

• Proteggere il cavo di alimenta- zione da calore, fluidi aggressivi e bordi taglienti.

• Per eventuali prolunghe, utiliz- zare soltanto cavi di gomma con sezione sufficiente (vedere "Dati tecnici").

• Non tirare mai il cavo di alimenta- zione per estrarre la spina dalla presa. APericolo!

• Questo apparecchio deve essere utilizzato da una sola persona alla volta. Le altre persone pos

sono sostare a distanza dall'apparecchio solo per addurre o prelevare i pezzi.

• Utilizzare mezzi di protezione personale, quali: mascherina parapolvere; paraorecchie; occhiali protettivi.

• Prima di cominciare a utilizzare l'apparecchio, verificare che le seguenti parti siano in perfetto stato operativo: il cavo di alimentazione e il connettore di rete; l'interruttore di accensione/ spegnimento; il coperchio dell'albero porta- coltelli; l'elemento spintore.

• Per la piallatura, assumere la posizione di lavoro corretta: sul lato anteriore, dalla parte dei comandi; lateralmente, accanto al banco di entrata; nel caso in cui sia presente una seconda persona, questa deve tenersi a distanza suffi- ciente dalla piallatrice a spes- sore e trovarsi lateralmente vicino al banco di entrata o di uscita.

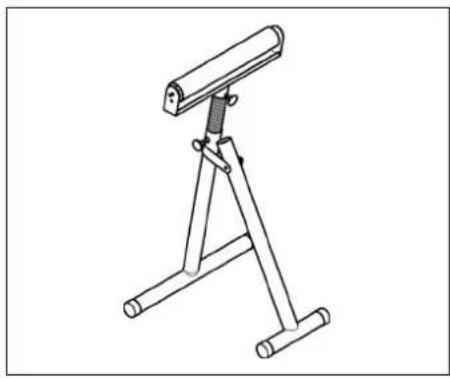

• Se necessario, utilizzare: un supporto per il pezzo da lavorare (ad esempio supporti a rulli) in modo che l'apparec

chio non traballi con i pezzi più lunghi; un elemento spintore ausiliario per l'inserimento di pezzi corti; impianto di aspirazione dei tru- cioli; sciolina: per agevolare lo scor- rimento del pezzo nell'appa- recchio, passare uno strato sottile di sciolina sul banco di entrata e di uscita.

• Evitare gli errori più frequenti: Rispettare le misure specifi- cate per il pezzo. Non inclinare il pezzo in quanto sussiste il pericolo di contraccolpi. Prima di piallare un pezzo Provare l'apparecchio a vuoto:

1. Estrarre il banco di entrata e di

2. Verificare che i coltelli della pialla

possano girare liberamente.

3. Spostare la leva di arresto completa-

mente a sinistra in posizione di sblocco_ .

4. Spostare la testa dell'albero porta-

coltelli di almeno 1 inch (25 mm) verso l'alto.

5. Spostare la leva di arresto completa-

mente a destra in posizione di blocco_

6. Inserire la spina nella presa e accen-

dere il motore (premere l'interruttore verde).

7. Prestare attenzione ai punti indicati

di seguito appena viene raggiunto il numero di giri appropriato: rumori; vibrazioni. APericolo! Se i rumori o le vibrazioni sono insoli- tamente intensi, spegnere subito l'apparecchio ed estrarre la spina.

8. Verificare che l'apparecchio non pre-

senti parti lente ed eventualmente fissarle.

7.1 Piallatura dei pezzi

Con una passata la macchina esegue una piallatura massima di 1/8" (3 mm), ma è possibile ottenere questa misura soltanto: se i coltelli della pialla sono molto affilati; con legni morbidi; se non viene utilizzata la larghezza massima del pezzo da lavorare. In altri casi si corre il rischio di sovraccari- care l'apparecchio.

• Si consiglia di lavorare il pezzo con più passate fino a ottenere lo spes- sore desiderato. 3Nota Lo spessore ottimale che è possibile ottenere piallando un pezzo dipende da molti fattori come il tipo di legno, la lar

ghezza del pezzo da lavorare o la sec- chezza del legno. Se si piallano costantemente pezzi molto larghi (massimo 13 inch (330 mm)), il motore viene sottoposto a un grande sforzo.

• Alternare la piallatura di pezzi più stretti o fare una pausa per scaricare il motore. Dimensioni del pezzo da lavorare

• Lavorare solo pezzi più lunghi di 14 inch (356 mm) in quanto con pezzi più corti sussiste il pericolo di contraccolpi.

• Lavorare solo pezzi di spessore superiore a 3/16" (5 mm). La testa dell'albero portacoltelli non può essere spostata ulteriormente verso il basso.

• Lavorare solo pezzi più larghi di 3/4" (19 mm).

• Con pezzi di misura superiore a

feet (1500 mm) servirsi di un sup- porto aggiuntivo.

• Non piallare mai più pezzi contem- poraneamente per evitare che i sin- goli pezzi vengano presi in modo incontrollato dall'albero portacoltelli.

1. Estrarre il banco di entrata e di

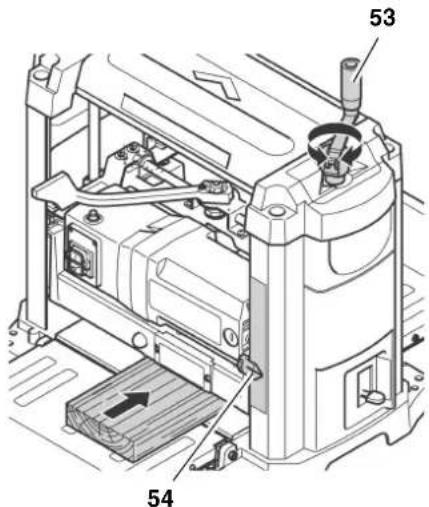

2. Impostare lo spessore di piallatura

con l'apposita manovella (53). È possibile leggere lo spessore sulla scala graduata (54). APericolo di contraccolpi! Impostare lo spessore di piallatura soltanto quando l'albero portacoltelli è fermo.

3. Accendere il motore (premere l'inter-

ruttore verde). APericolo di ferite!

• Durante il trascinamento del pezzo da lavorare, non inserire mai le mani nella piallatrice.

• Estrarre il pezzo dal lato di uscita soltanto quando è avanzato abbastanza da non poter essere più trainato dal lato di entrata.

• Non premere o spingere mai il pezzo con violenza nell'apparec

chio. L'apparecchio trascina automaticamente il pezzo da lavorare grazie al cilindro.

4. Inserire lentamente il pezzo da lavo-

rare poggiandolo sul banco di entrata. Il pezzo viene trascinato automaticamente.

5. Infilare il pezzo diritto nella pialla-

6. Spegnere l'apparecchio se non si

continua subito a lavorare. Piallatura con la battuta per lo spes- sore finale

1. Spostare la leva di arresto completa-

mente a sinistra in posizione di sblocco

2. Spostare la testa dell'albero porta-

coltelli verso l'alto e impostare uno spessore di piallatura superiore a

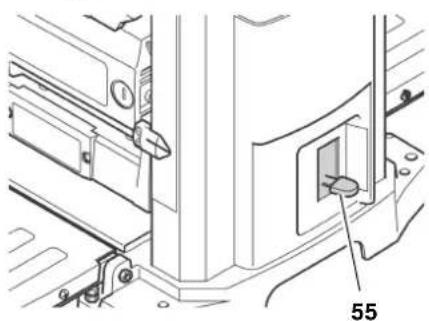

3. Impostare la battuta per lo spessore

finale (55) sullo spessore deside- rato.

4. Abbassare la testa dell'albero porta-

coltelli finché non si blocca in corri- spondenza della battuta. È possibile che il pezzo debba essere piallato più volte prima di poter essere sotto

posto all'ultima passata per ottenere lo spessore finale.

5. Spostare la leva di arresto completa-

mente a destra in posizione di blocco .

6. Accendere il motore (premere l'inter-

ruttore verde) e piallare il pezzo. Prima di qualsiasi intervento

1. Spegnere l'apparecchio.

2. Attendere l'arresto dell'albero

3. Estrarre la spina dalla rete elet-

trica. APericolo di taglio per contatto con l'albero portacoltelli rotante! Un azionamento incontrollato della macchina può provocare ferite gravi. APericolo di ustioni! Poco dopo la lavorazione, i coltelli della pialla sono molto caldi. Lasciare raffreddare l'apparecchio prima di effettuare interventi di manutenzione. I controlli e gli interventi elencati di seguito servono per la sicurezza. In caso di anomalie dei componenti, non è possi- bile utilizzare la macchina fino all'elimina- zione di tali difetti. Gli interventi di manutenzione o di riparazione non descritti in questa sezione devono essere effettuati esclusivamente da personale spe

cializzato. Verificare che il cavo di alimenta- zione non sia danneggiato. Non utilizzare mai l'apparecchio se il cavo di alimentazione è danneggiato per evitare il rischio di scosse elettri

che. Far sostituire immediatamente un cavo danneggiato da un elettrici- sta specializzato. Gli elementi danneggiati e in partico- lare i dispositivi di sicurezza devono essere sostituiti esclusivamente con parti originali in quanto le parti non collaudate e approvate dal produt

tore potrebbero provocare danni imprevedibili. Dopo ogni intervento di manuten- zione e di pulizia

• Mettere in funzione e verificare il funzionamento di tutti i disposi- tivi di sicurezza.

• Verificare che all'interno dell'apparecchio non si trovino utensili o simili.

8.1 Pulizia e lubrificazione

dell'apparecchio APericolo! Alcuni tipi di segatura (ad esempio quella ottenuta da legno di faggio, quercia e frassino) possono essere cancerogeni se inspirati.

Utilizzare la mascherina parapolvere e gli occhiali protettivi anche durante la pulizia dell'apparecchio per pro

teggersi dalla segatura o da schegge. A Attenzione!

• Per la pulizia non utilizzare sol- venti o detergenti contenenti sol- venti. L'uso di solventi può attac- care e danneggiare le parti in plastica dell'apparecchio.

• Evitare il contatto di benzina, pro- dotti a base di petrolio o simili con le parti in plastica dell'appa- recchio. Tali prodotti conten- gono sostanze chimiche che pos- sono danneggiare, indebolire o distruggere le parti in plastica.

• Rimuovere lo sporco e la sega- tura con uno straccio pulito. Dopo ogni utilizzo

• Rimuovere i trucioli e la segatura da tutti i punti raggiungibili, inclusi l'adattatore di aspirazione o la cappa del coperchio dell'albero portacoltelli (ad esempio con l'aspirapolvere).

• Pulire il cilindro di trascinamento e di scarico. In caso di accumuli di resi

dui, è possibile rimuoverli con un detergente non infiammabile per cilindri in gomma. Pulizia regolare Lo sporco dell'apparecchio provocato dalla segatura può essere la causa di pezzi piallati male. Per risultati di pialla

tura ottimali, è necessario pulire regolar- mente l'apparecchio e trattare le superfici dei banchi con cera.

1. Estrarre la spina dalla rete elettrica.

2. Estrarre il banco di entrata e di

3. Svitare l'adattatore di aspirazione

(56) e pulirlo con uno straccio.

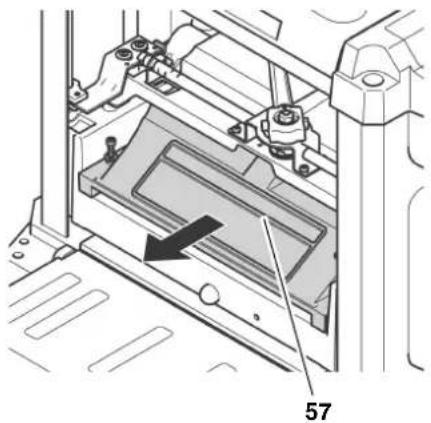

4. Svitare il coperchio dell'albero porta-

coltelli (57) e pulirlo con uno strac- cio.

5. Rimuovere i trucioli (ad esempio con

l'aspirapolvere): dalla regolazione dell'altezza; dall'albero portacoltelli; dalle fessure d'aerazione del motore.

6. Pulire le aste di guida e i mandrini

della regolazione dell'altezza con olio e infine applicare uno strato sot- tile di olio meccanico di viscosità media.

7. Rimontare il coperchio dell'albero

portacoltelli (57) e avvitarlo.

8. Rimontare l'adattatore di aspirazione

9. Applicare un sottile strato di cera

sulle seguenti superfici per miglio- rare lo scorrimento del pezzo da lavorare: banco di entrata; banco centrale; banco di uscita. 3Nota Applicare uno strato sottile di cera. Quantità eccessive di cera possono essere assorbite dal legno, con conse

guente cambiamento di colore. Note sulla lubrificazione Controllare regolarmente che le aste di guida e i mandrini della regola- zione dell'altezza siano puliti e leg- germente lubrificati. Utilizzare olio meccanico di viscosità media. Lubrificare leggermente anche i col- telli della pialla per proteggerli dalla ruggine. Tutte le parti del presente apparec- chio sono già lubrificate con un pro- dotto di alta qualità. Pertanto, in con- dizioni di utilizzo normali, la lubrificazione è sufficiente per tutta la durata dell'apparecchio e non è necessaria un'ulteriore lubrifica

zione. Pulizia del motore Il motore non richiede manutenzione pur- ché sia sempre pulito.

• Verificare che sul motore o al suo interno non si depositi acqua, olio o segatura.

• Le parti del motore non richiedono lubrificazione.

8.2 Sostituzione dei coltelli

della pialla 3Nota I coltelli sono senza filo se si verificano le seguenti condizioni riduzione della resa della pialla; maggiore pericolo di contraccolpi; sovraccarico del motore. APericolo! Pericolo di taglio con i coltelli della pialla!

• Indossare sempre i guanti durante la sostituzione dei coltelli della pialla.

• Non girare mai l'albero portacol- telli con le mani. L'albero porta- coltelli va girato esclusivamente utilizzando le cinghie di trazione (62). Preparazione dell'apparecchio

1. Estrarre la spina dalla rete elettrica.

2. Estrarre il banco di entrata e di

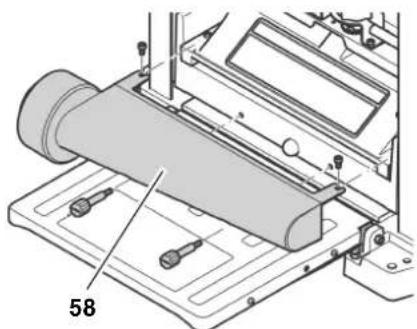

3. Svitare l'adattatore di aspirazione

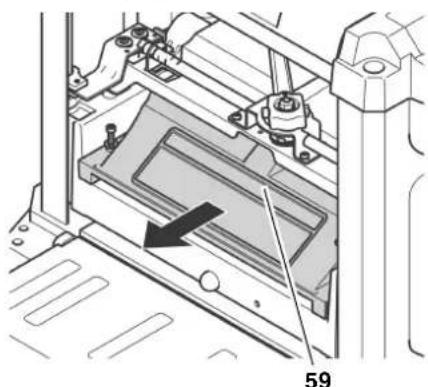

4. Svitare il coperchio dell'albero porta-

coltelli (59). Girare l'albero portacoltelli nella posi- zione corretta

• Girare l'albero portacoltelli (60) sulle cinghie di trazione (62) fino all'arre- sto dell'albero. Per poter raggiungere le cinghie di trazione dal basso, è necessario che la testa dell'albero portacoltelli sia in una posizione abbastanza alta da consentire l'accesso alle cinghie.

• Per poter accedere al secondo col- tello della pialla, è necessario ruo- tare l'albero di altri 180°. Spingere la leva di arresto (61) e girare l'albero portacoltelli sulle cinghie di trazione (62). Rilasciare la leva di arresto (61) e ruotare nuovamente l'albero por- tacoltelli fino all'arresto nella nuova posizione. Smontaggio dei coltelli della pialla

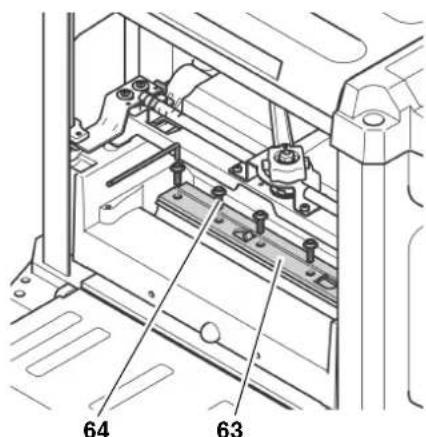

1. Allentare tutte le viti (64) del listello a

pressione dei coltelli della pialla con una chiave per viti ad esagono incassato e svitarle completamente indossando i guanti.

2. Rimuovere il listello a pressione

3. Con la calamita dell'utensile spe-

ciale prendere i coltelli della pialla (65) dall'albero portacoltelli.

4. Prendere le due molle dai fori

dell'albero portacoltelli.

5. Con un solvente per resina, pulire le

superfici dell'albero portacoltelli e il listello a pressione. APericolo! Non utilizzare detergenti che pos- sano aggredire le parti in alluminio (ad esempio per rimuovere i residui di resina) per non compromettere la resistenza di tali parti. Montaggio dei coltelli della pialla APericolo!

• Utilizzare soltanto coltelli adatti e conformi alla norma EN 847-1 (vedere "Accessori disponibili su richiesta"); i coltelli non idonei, montati male, non affilati o dan

neggiati possono allentarsi aumentando notevolmente il peri- colo di contraccolpi.

• Accertarsi di sostituire e utiliz- zare sempre entrambi i coltelli della pialla.

• Utilizzare esclusivamente parti originali per i coltelli della pialla.

1. Inserire di nuovo le due molle nei fori

dell'albero portacoltelli.

2. Oliare leggermente il coltello.

3. Posizionare i coltelli della pialla affi-

lati con l'utensile speciale sull'albero portacoltelli. I due perni di guida sull'albero portacoltelli consentono di posizionare correttamente il col

tello della pialla. 3Nota Il coltello della pialla è affilato sia sul lato anteriore che posteriore. Se il lato poste- riore è sufficientemente affilato, basta girare il coltello.

4. Stringere le viti del listello a pres-

sione dei coltelli della pialla. Per evitare serraggi eccessivi sul listello a pressione, iniziare dalle viti centrali e procedere gradualmente fino alle viti più vicine al bordo. APericolo! Non applicare delle prolunghe alla chiave per il serraggio. Non serrare le viti dando dei colpi all'utensile.

5. Rimontare il coperchio dell'albero

portacoltelli e il bocchettone di aspi- razione.

6. Verificare che all'interno dell'appa-

recchio non si trovino utensili di mon- taggio o accessori. Provare l'apparecchio a vuoto.

1. Estrarre il banco di entrata e di

2. Verificare che i coltelli della pialla

possano girare liberamente.

3. Spostare la leva di arresto completa-

mente a sinistra in posizione di sblocco_

4. Spostare la testa dell'albero porta-

coltelli di almeno 1 inch (25 mm) verso l'alto.

5. Spostare la leva di arresto completa-

mente a destra in posizione di blocco .

6. Inserire la spina nella presa e accen-

dere il motore (premere l'interruttore verde).

7. Prestare attenzione ai punti indicati

di seguito appena viene raggiunto il numero di giri appropriato: rumori; vibrazioni. APericolo! Se i rumori o le vibrazioni sono insoli- tamente intensi, spegnere subito l'apparecchio ed estrarre la spina.

8. Verificare che l'apparecchio non pre-

senti parti lente ed eventualmente fissarle.

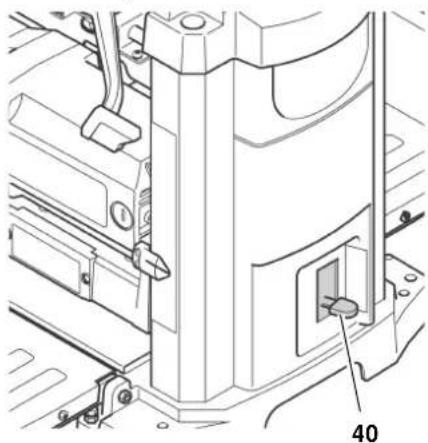

8.3 Regolazione della battuta

per lo spessore finale

1. Piallare il pezzo fino ad ottenere la

misura finale con l'apposita battuta.

2. Controllare la misura finale

spessore del pezzo). Se è necessario regolare ulteriormente la battuta per lo spessore finale, procedere come indicato di seguito.

1. Estrarre la spina dalla rete elettrica.

2. Spostare la leva di arresto completa-

mente a sinistra in posizione di sblocco

3. Allentare la vite con intaglio a croce

(66) nella manovella di regolazione dell'altezza. Non estrarre completa- mente la vite.

4. Rimuovere il coperchio laterale (68).

Svitare completamente le due viti a testa esagonale (67) (6 mm). Tirare verso l'alto la parte supe- riore dell'apparecchio afferrando la maniglia di trasporto e rimuo- vere con attenzione il coperchio laterale (68).

5. Girare verso il basso la testa

dell'albero portacoltelli finché la bat

tuta per lo spessore finale (70) non tocca la vite della battuta (69). La battuta per lo spessore finale deve essere impostata sulla misura finale in alto.

6. Allentare il controdado della vite

della battuta (69) con la chiave for- nita (10 mm) e spostare la vite della differenza tra la misura finale impo- stata e lo spessore misurato prima del pezzo.

7. Serrare di nuovo la vite della battuta

(69) con il controdado.

8. Reinserire il coperchio laterale (68)

e fissarlo con le due viti a testa esa- gonale (67).

9. Stringere la vite con intaglio a croce

(66) nella manovella per la regola- zione dell'altezza.

8.4 Controllo e sostituzione

delle spazzole di carbone La spazzola anteriore e posteriore va controllata ogni 10-15 ore di funziona

mento. Le spazzole sono consumate se si verifi- cano le seguenti condizioni funzionamento intermittente del motore; disturbi di ricezione radio e televisiva durante il funzionamento del motore; blocco del motore. Per controllare o sostituire le spazzole di carbone, procedere come indicato di seguito.

1. Estrarre la spina dalla rete elettrica.

2. Estrarre il banco di entrata e di

riore: svitare i tappi di chiusura (71) delle spazzole di carbone sull'allog- giamento del motore con un caccia- vite adatto. 3Nota Estrarre la spazzola di carbone poste- riore: la spazzola posteriore si trova sul lato opposto. Per estrarre la spazzola di carbone posteriore è necessario prima svitare l'adattatore di aspirazione e il coperchio dell'albero portacoltelli.

4. Estrarre e controllare la spazzola di

carbone (72). La spazzola deve avere una lunghezza di almeno 1/4"

nuove nella cavità corrispondente (73). I due coprigiunto laterali della piastrina di metallo devono entrare nelle scanalature laterali della cavità.

6. Inserire nuovamente i tappi di chiu-

sura (71). 3Nota Dopo la sostituzione della spazzola posteriore, è necessario rimontare e avvitare il coperchio dell'albero portacol

telli e l'adattatore di aspirazione.

7. Controllare il funzionamento

8.5 Custodia dell'apparec-

1. Estrarre la spina e riporre il cavo di

alimentazione nello scomparto sul lato inferiore del banco di uscita.

2. Piegare verso l'alto il banco di

entrata e di uscita.

3. Custodire l'apparecchio in modo

che: non possa essere azionato acci- dentalmente; nessuno possa ferirsi in prossi- mità dell'apparecchio spento. A Attenzione! Non custodire l'apparecchio all'aperto o in un ambiente umido senza adeguata protezione.

8.6 Trasporto della macchina

1. Estrarre la spina dalla rete elettrica.

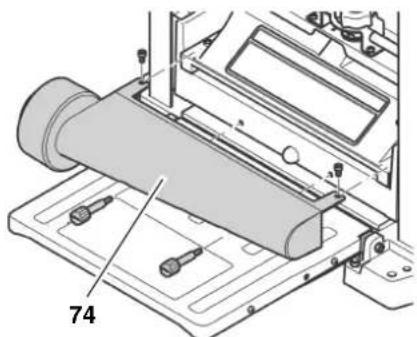

2. Svitare l'adattatore di aspirazione

3. Piegare verso l'alto il banco di

entrata e di uscita.

4. Riporre il cavo di alimentazione nello

scomparto nella parte inferiore del banco di uscita.

5. Trasportare l'apparecchio prenden-

dolo per le maniglie laterali. A Attenzione! Non trasportare l'apparecchio senza protezione all'aperto o in ambienti umidi. APericolo! Prima di ogni intervento

1. Spegnere l'apparecchio.

2. Attendere l'arresto dell'albero

3. Estrarre la spina dalla rete elet-

trica. APericolo di taglio per contatto con l'albero portacoltelli rotante! Un azionamento incontrollato della macchina può provocare ferite gravi. APericolo di ustioni! Poco dopo la lavorazione, i coltelli della pialla sono molto caldi. Lasciare raffreddare l'apparecchio prima di effettuare interventi di manutenzione. APericolo! Dopo qualsiasi intervento rimettere in funzione e controllare tutti i dispo- sitivi di sicurezza. Il motore non funziona Mancanza di corrente. Controllare il cavo, la spina, la presa e il fusibile. Il relè di sottotensione è scattato per mancanza di corrente. Riaccendere l'apparecchio. Il motore si surriscalda, ad esempio a causa dei coltelli della pialla non affilati, sovraccarico oppure un accumulo di tru- cioli nel coperchio dell'albero portacol- telli. Eliminare la causa del surriscalda- mento, lasciare raffreddare il motore per circa dieci minuti, quindi premere il pulsante Reset e riaccendere l'apparecchio. Spazzole di carbone consumate Sostituire le spazzole. Prestazioni ridotte I coltelli della pialla non sono affilati. Inserire coltelli affilati. La superficie lavorata è troppo ruvida I coltelli della pialla non sono affilati. Inserire coltelli affilati. I coltelli della pialla sono pieni di trucioli. Rimuovere i trucioli. Il pezzo da lavorare è troppo umido. Far asciugare il pezzo. La superficie lavorata è striata I coltelli della pialla non sono affilati. Inserire coltelli affilati. I coltelli della pialla sono pieni di trucioli. Rimuovere i trucioli. Il pezzo da lavorare è stato piallato con- tro la direzione del fusto. Lavorare il pezzo dal lato opposto. Con una passata viene piallato troppo materiale. Lavorare il pezzo con più passate.

ITALIANO Superficie lavorata irregolare I coltelli della pialla sono montati in modo irregolare. Regolare i coltelli della pialla utiliz- zando un calibro per messa a punto. Il pezzo da lavorare non scorre Le superfici del banco centrale, di entrata o di uscita si sono resinificate. Pulire le superfici e applicare un sot- tile strato di cera. Il pezzo si incastra Con una passata viene piallato troppo materiale. Lavorare il pezzo con più passate. Per lavori speciali, presso i rivenditori specializzati sono disponibili i seguenti accessori. Le rispettive figure sono ripor- tate sulla pagina di copertina posteriore: A Incastellatura per il posizionamento sicuro dell'apparecchio e un'altezza di lavoro ottimale; ideale per l'utilizzo mobile; gli ele- menti pieghevoli consentono di risparmiare spazio B Adattatore di aspirazione da collegare all'impianto di aspira- zione dei trucioli C Supporti a tre rulli per l'inserimento preciso di pezzi più lunghi D Coltelli della pialla per la piallatura del legno E Sciolina WAXILIT per ottimizzare lo scorrimento del legno sulle superfici F Spray di manutenzione per la rimozione di residui di resina e la conservazione di superfici metalliche APericolo! Le riparazioni di apparecchi elettrici devono essere effettuate esclusiva- mente da elettricisti specializzati. Gli apparecchi elettrici da riparare devono essere inviati a un centro di assi- stenza del proprio paese. Per l'indirizzo, consultare gli elenchi dei pezzi di ricam

bio. Quando si spedisce un apparecchio per la riparazione, descrivere l'errore accer

10. Accessori disponibili su

Tensione V 230 ~ 50 Hz 110 ~ 50 Hz Fusibile, minimo A 10 16 Prestazioni del motore W 1800 1620 Protezione IP 20 20 Classe di protezione I I Numero di giri a vuoto (albero portacoltelli) min

Velocità di alimentazione m/min.-1 7,5 7,5 Rimozione trucioli massima mm 3 3 Altezza pezzo da lavoraremin max

Larghezza pezzo da lavoraremin max

Lunghezza pezzo da lavoraremin mm 356 356 Misure Profondità (ripiegato) Larghezza Altezza

Misure spessore (banco spessore) Larghezza (banco spessore)

Peso kg 35 35 Temperatura dell'ambiente operativo Temperatura di trasporto e immagazzinaggio

da 0 a +40 da 0 a +40 da 0 a +40 da 0 a +40 Valori di emissione di rumore in base alla norma EN 61029-1 * Livello di pressione acustica L

Livello di potenza sonora LWA Incertezza K dB (A) dB (A) dB (A)

Impianto aspirazione trucioli Diametro interno bocchettone di aspirazione Diametro esterno bocchettone di aspirazione Quantità d'aria Depressione al bocchettone di aspirazione Velocità dell'aria al bocchettone di aspirazione

• I valori indicati sono relativi a emissioni e non devono perciò essere intesi anche come valori per la sicurezza sul posto di lavoro. Benché vi sia una correlazione tra livelli di emissione e di immissione non è possibile stabilire in modo attendibile se siano necessa- rie ulteriori precauzioni oppure no. I fattori che influiscono sul livello di immissioni effettivamente presente in un determinato momento sul posto di lavoro, comprendono le caratteristiche dell'ambiente di lavoro ed altre fonti di rumore, cioè il numero di mac- chinari e di altri processi di lavoro adiacenti. Inoltre i valori consentiti relativi al posto di lavoro possono anche variare da paese a paese. L'utente deve tuttavia utilizzare queste informazioni per attuare una migliore valutazione dei danni e dei rischi.42 A 091 005 7529 B 091 303 1288 C 091 005 3353 D 091 106 3549 E 091 100 1071 F 091 101 8691 U3W0083_21.fm Metabowerke GmbH Metabo-Allee 1 72622 Nuertingen Germany www.metabo.com
