MANUALE UTENTE HO 2682 METABO

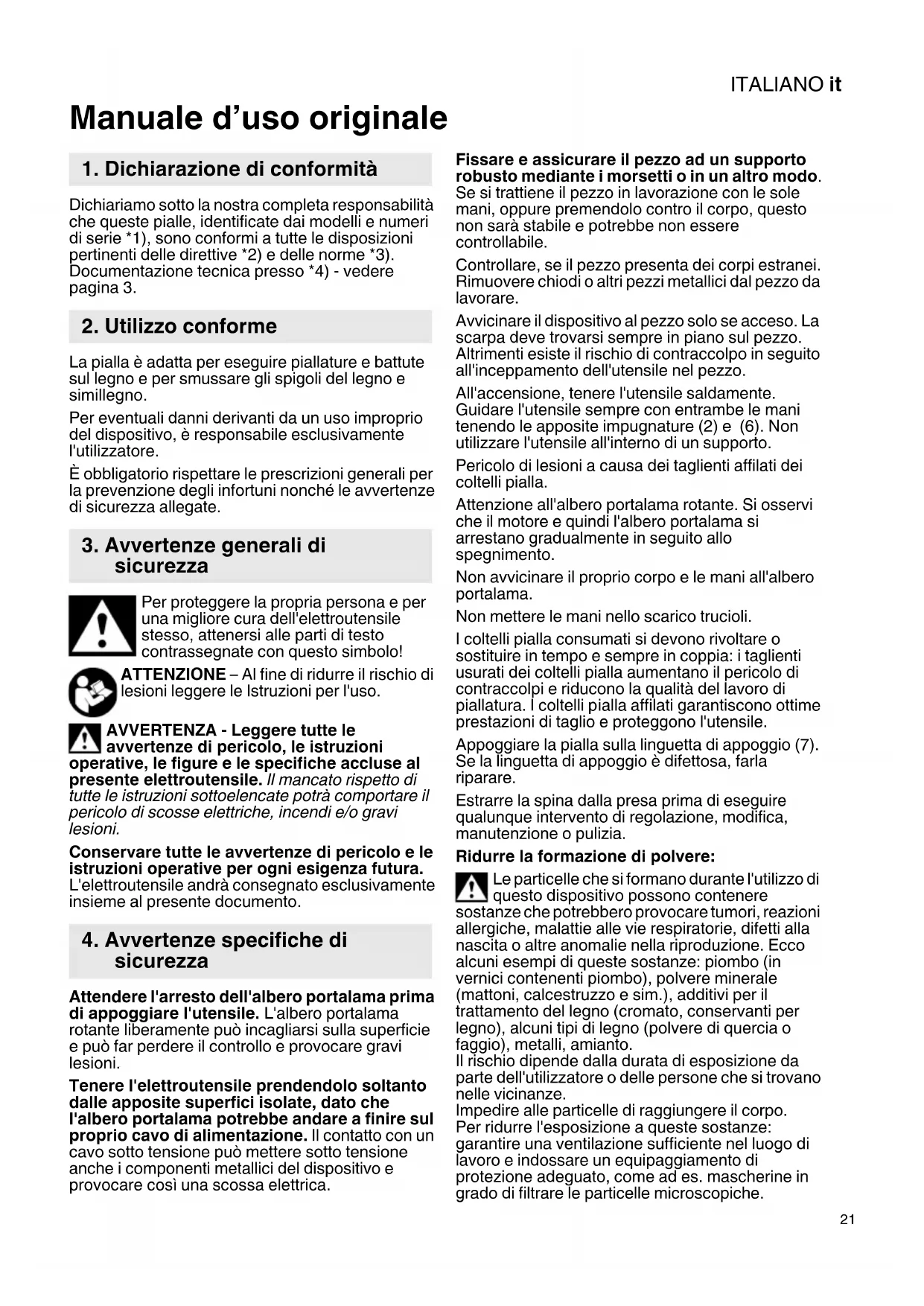

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilita che queste piale, identificate dai modelli e numero di series 1), sono conformi a tutte le disposizioni pertinenti delle direttive 2) e delle norme 3). Documentazione tecnica presso 4)- vedere pagina 3.

2. Utilizzo conforme

La piaffa è adatta per eseguire piaillature e battute sul legno e per smussare gli spigoli del legno e simillegno.

Per eventuali danni derivanti da un uso improprio del disposativo, è responsable escludivamente l'utilizzatore.

È obblatorio rispetto are prescrizioni generali per la prevenzione degli infortuni nonché le avventenze di sicurezza allegate.

3. Avvertenze generali di sicurezza

Per proteggere la propria persona e per una migliorie cura dell'elettroutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo!

TENZIONE - Al fine di ridurre il rischio di zioni leggere le Istruzioni per l'uso.

AVVERTENZA - Leggere tutte le avvertenze di pericolo, le istruzioni

operative, le figure e le specifiche accluse al presente elettROUTensile. Il mancato rispetto di tutte le istruzioni sottoelencate potra comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avventenze di pericolo e le istruzioni operative per agli esigenza futura.

L'electroutensile andra consecnato escludivamente insieme al presente documento.

4. Avvertenze specifiche di sicurezza

Attendere l'arresto dell'albero portalama prima di appoggiare l'utensile. L'albero portalama rotante liberamente cui incagliarsi sulla superficie e cui far perdere il controllo e provocare gravi lesioni.

Tenere l'elettROUTensile prendendo soltanto dalle apposite superfici isolate, dato che I'albero portalama potrebbe andare a finire sul proprio cavo di alimentazione. Il contatto con un cavo sotto tensione cui mettere sotto tensione ancche i componenti metallici del disposativo e provocareosiuna scossa elettrica.

Fissare e assicurare il pezzo ad un supporto robusto mediate i morsetti o in un'alto modo. Se si trattiene il pezzo in lavorazione con le sole mani, oppure premendolo contro il corpo, quello non sare stabile e potrebbe non essere controllabile.

Controllare, se il pezzo presenta dei corpi estranei. Rimuoverere chiodi o altri peszzi metallici dal pezzo da lavorare.

Avvicinare il disposativo al pezzo solo se acceso. La scarpa deve trovarsi sempre in piano sul pezzo.
Altrimenti esiste il rischio di contraccolpo in seguito all'inceppamento dell'utensile nel pezzo.

All'accensione, tenere l'utensile saldamente.
Guidare l'utensile sempre con entrambe le mani
tenendo le apposite impugnature (2) e (6). Non
utilizzare l'utensile all'interno di un supporto.

Pericolo di lesions a causa dei taglienti affiliati dei coltelli pia.

Attenzione all'albero portalama rotante. Si osservi che il motore e quindi l'albero portalama si arrestano gradualmente in seguito allo specnimento.

Non avvincare il proprio corpo e le mani all'albero portalama.

Non mettere le mani dello scarico trucioli.

I coltelli piaffa consumati si devono rivoltare o sostituire in tempo e sempre in coppia: i taglienti usurati dei coltelli piaffa augmentano il pericolo di contraccolpi e riducono la qualità del lavoro di piallatura. I coltelli piaffa affiliati garantiscono ottime prestazioni di taglio e proteggono l'utensile.

Appoggiare la pialla sulla linguetta di appoggio (7). Se la linguetta di appoggio è difettosa, farla riparare.

Estrarre la spina dalla presa prima di eseguire qualunque intervento di regolazione, modifica, manutenzione o pulizia.

Ridurre la formazione di polvere:

A! Le particelle che si formano durante l'utilizzo di questo dispositivo possono contener sostenze che potrebbero provocare tumori, reazioni allergiche, malattie alle vie respiratoriè, difetti alla nascita o altre anomalie nella riproduzione. Ecco alcuni esempi di queste sostanze: piombo (in vernici contententi piombo), polvere minerale (mattoni, calcestruzzo e sim.), additivi per il trattamento del legno (cromato, conservanti per legno), alcuni tipi di legno (polvero di quercia o faggio), metalli, amianto.

Il rischio dipende alla durata di esposizione da parte dell'utilizzatore o delle persone che si trovano nelle vicinanze.

Impedire alle particelle di raggiungere il corpo.

Per ridurre l'esposizione a queste sostanze: garantire una ventilazione sufficiente nel luogo di lavoro e indossare un equipaggiamento di protezione adeguato, come ad es. mascherine in grado di filtrare le particelle microscopiche.

ITALIANOit

Osservare le direttive inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disponzioni sulla sicurezza del lavoro, smaltimento).

Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante.

Per lavori speciali, utilizzare accessori adeguati. In quello modo, nell'ambiente si diffonde in maniera incontrolata una minore quantità di particelle.

Utilizzato unsystemadiaspirazioneadatto.

Ridurre la formazione di polvere procedendo come segue:

• Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di se o sulle persona che si trovano nelle vicinanze, né sulla polvere depositata.
• Utilizzare un impianto di aspirazione e/o un depuratore d'aria.
• Ventilare bene il luogo di lavoro e tenerlo pulitotramite aspirazione.Passando la scopa o soffiando si provoca un movimento vorticoso della polvere.
• Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.

5. Sintesi

Vedere pagina 2.

1 Scanalatura a V (per smussare gli spigoli del pezzo)
2 Impugnatura a pomolo (per regolare la profondità di piallatura, superficie isolata)
3 Scala graduata (profondità di piallatura impostata in mm)

4 Pulsante diarresto
5 Pulsante interruptore
6 Impugnatura (superficie isolata)
7 Linguetta di appoggio
8 Vite di arresto della guida laterale
9 Guida laterale

10 Bocchettone di sfiato

11 Tubo flessibile di aspirazione (dispositivo di aspirazione)
12 Sacchetto raccoglipolver/e/raccoglitrucioli
13 Adattatore espulsione trucioli
14 Cinghia di trasmissione
15 Viti di fissaggio
16 Chiave
17 Coltello pialla
18 Albero portalama
19 Supporto coltello pialla
20 Piastra di fissaggio
21 Calibro di regolazione
22 Viti del supporto coltello pialla

6. Messa in funzione

Prima della messa in funzione, verificare che la frequenza e la tensione di alimentazione

correspondano ai dati elettrici riportati sulla targhetto del modello.

Applicare sempre a monte un interrottore di sicurezza FI (RCD) con corrente di scatto

max. di 30 mA.

6.1 Aspirazione polvere / trucioli

Aspirazione esterna

Collegare al bocchettone di sfiato (10) un dispositivo di aspirazione adeguato.

Per un'aspirazione ottimale, utilizzare il manicotto di collegamento 6.30796.

Aspirazione integrata

Applicare il sacchetto raccoglipolvere/ raccoglitricioli (12) al bocchettone di sfiato (10). Per una resa di aspirazione ottimale, svuotare il sacchetto raccoglipolvere/raccoglitricioli (12) tempestivamente.

Espulsione trucioli

Se si lavora alla dispositivo di aspirazione o alla sacchetto raccoglipolvere/raccoglitrucioli (12): aplicare l'adattatore per espulsione trucoli (13) e ruotarlo nella posizione desiderata.

7. Utilizzo

7.1 Regolazione della profondità di piallatura

Ruotando l'impugnatura a pomolo (2) è possibile regolare la profondità di piallatura alla soluzione di continuità.

Leggere la profondità di piallatura impostata sulla scala graduata (3).

Impostare la profondità di piallatura esclusivamente entro il range 0 - 2,6 mm.

7.2 Accensione e spegnimento

Accensione: tenere premuto il pulsante di arresto (4), quindi premere il pulsante interrottore (5).

Spegnimento: rilasciare il pulsante erruttore (5).

7.3 Avvertenze per il lavoro

Informazioni generali

Per lavori grossolani impostare un'ampia profundità di truciolatura e fare avanzare l'utensile con una velocità di avanzamento adeguatamente ridotta, in modo da consentire un'espulsione uniforme dei trucioli dall'utensile di piallatura.

Per ottener una superficie del pezzo liscia, impostare una profondità di piallatura ridotta e fare avanzare la pialla lentamente e uniformmente.

1. Impostare la profondità di piallumata.
2. Tenere l'utensile saldamente con entrambe le mani dalle apposite impugnature (2) e (6).
3. Appoggiare la parte anteriore della pialla in piano sul pezzo. All'inizio del pezzo, premere la parte anteriore della pialla sul pezzo. Vedere pagina 2, fig. A.
4. Mettere daprima in funzione il dispositivo, quando avvincare l'utensile al pezzo in lavorazione.
5. Fare avanzare l'utensile lentamente e uniformamente.

6. La linguetta di appoggio (7) viene orientata versuso l'alto atraverso lo spigolo del pezzo.

7. Alla fine del pezzo, premere la parte posteriore della pialla sul pezzo. Vedere pagina 2, fig. A.

Smussatura degli spigoli

La scanalatura a V (1) facilita la smussatura degli spigoli del pezzo.

Appoggiare l'utensile con la scanalatura a V (1) sullo spigolo del pezzo. Fare avanzare l'utensile lentamente e uniformmente sullo spigolo.

Piaillatura con guida laterale

Spingere la guida laterale (9) da sinistra. Spingere nella posizione desiderata e stringere la vite di arresto (8).

Durante la piaillatura, la guida laterale (9) deve essere appoggiata al pezzo.

8. Manutenzione

Estrarre la spina dalla presa prima di eseguire, qualunque intervento di regolazione, modifica, utenzione o pulizia.

Pericolo di lesions a causa dei taglienti affiliati dei coltelli pialla.

Dopo aver spento I'utensile, I'albero portalamare, la ruota ancora. Attendere che I'albero si arresti in soplamente.

Rivoltare o sostituire i coltelli pialla consumati (17) (vedi pagina 3, fig. B)

1. Ruotare la cinghia di trasmissione (14) sino a quando il coltello pialla non è ben accessibile.
2. Allentare (non svitare completeness) le viti di fissaggio (15) con l'ausilio della chiave (16).
3. Estrarre il coltello pialla (17) lateralmente con un pezzo di legno (vedi freccia in fig.).
4. Inserire il coltello pialla (17) rivoltato o uno nuovo (per il n. d'ordine vedi capitolo 10. Accessori).
5. Orientare il coltello pialla (17) al centro, facendolo sporgere dall'albero portalama (18) di 1 mm sua destra che a sinistra.
6. Stringere le viti di fissaggio (15) con la chiave (16) (10-15 Nm) - prima la vite di fissaggio al centro.
7. Allo stesso modo, rivoltare o sostituire il secondo coltello piaalla.

SOLO SE NECCESSARIO: regolare il supporto del coltello pialla (19) (vedi pagina 3, fig. C)

Il supporto del coltello piailla (19) è stato regolato correttamente in fabbrica. Qualora si sua spostato, regolarlo nel seguente modo:

1. Ruotare la cinghia di trasmissione (14) sino a quando il coltello pialla non è ben accessibile.
2. Svitare le viti di fissaggio (15) con l'ausilio della chiave (16).
3. Rimuovere la piastra di fissaggio (20).
4. Rimuovere il coltello pialla (17) e il relativo supporto (19)
5. Allentare le viti (22).
6. Posizione are il supporto del coltello pialla (19) (come illustrato) sul calibro di regolazione (21): Spostare in modo tale che il supporto del coltello pialla (19) si trovi nel punto A e allo stesso tempo il coltello pialla (17) si trovi nel punto B sul calibro di regolazione (21). Vedi fig!.

7. Stringere entrambé le viti (22) (1,4 - 2,2 Nm).

8. Inserire il supporto del coltello pialla (19) e il coltello pialla (17) (come illustrato) nell'albero portalama (18) e orientare al centro.

9. Applicare la piatra di fissaggio (20) (come illustrato) e stringere le viti di fissaggio (15) con la chiave (16) (10-15 Nm) - prima la vite di fissaggio al centro.
   10.Eventualmente, regolare allo stesso modo il secondo supporto del coltello pialla (19).

9. Eliminazione dei guasti, pulizia

Estrarre la spina dalla presa prima di eseguire un qualunque intervento di regolazione, modificata, sudenza o pulizia.

Pericolo di lesions a causa dei taglienti affiliati dei coltelli pialla.

Dopo aver spento l'utensile, l'albero portalamare e ruota ancora. Attendere che l'albero si arresti in totamente.

Bocchettone di sfiato intasato

Per pulire un bocchettone di sfiato intasato (10) utilizzare un attrezzo adeguato, ad es. un lo di legno. Non mettere le mani nel chettone di sfiato (10).

Pulire il dispositivo a intervalli regolari.

Rimuovere l'adattatore per espulsione trucioli (13) e pulirlo ad es. con un panno. Pulire le fenditure di ventilazione del motore con un aspirapolvere.

10. Accessori

Utilizzare solo accessori originali Metabo.

Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso.

A Coltelli pialla rivoltabili in metallo duro

N° ordine: 6.30282 (2 pezzi)

N^ ordine: 6.30272 (10 pezzi)

Il programma completo degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.

11. Riparazione

Gli interventi di riparazione degli eletttroutensili sono riservati esclusivamente ai tecnici ricicisti specializzati!

In caso di necessità, il cavo di collegamento deve essere sostituito esclusivamente da Metabo o da un'officina di assistenza clienti autorizzata.

In caso di necessità, la cinghia di trasmissione devese sottituita esclusivamente da Metabo o da un'officina di assistenza clienti autorizzata.

Nel caso di eletttroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il site www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.

ITALIANOit

12. Rispetto dell'ambiente

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e al riciclaggio di utensili fuori servizio, imballaggi e accessori.

Solo per i Paesi UE: non smaltire gli eletttroutensili con i rifiuti domestici! Secondo la Direttiva europea 2012/19/EU sugli utensili elet

trici ed elettronici usati e l'applicazione nel diritto nazionale, gli eletttroutensili usati devono essere smaltiti separatamente e sottoposti ad unsystema di ricericlaggio eco-compatible.

13. Dati tecnici

Spiegazioni relative ai dati riportati a pagna 3. Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo technologico.

P1 = potenza nominale assorbita

P2 = p o t e n z a r e s a

b = larghezza pialatura

t = profondita piallatura regolabile

f_ = profondita battuta max.

I = lunghezza della scarpa

n0 = numero di giri al minimo

n1 = velocità con carico nominale

m = pesoenza cavo di alimentazione

Valori misurati a norma EN 62841.

Macchina apparente alla classe di protezione II

Corrente alternata

I dati tecnici sopra indicati sono soggetti a tolleranzi (secondo gli standard specifici vigenti).

Valori di emissione

Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impio,allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo cui risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzato.

Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolo secondo la norma EN 62841:

a_h = valore di emissione vibrazione (piallatura di legno tenero) K_h, = incertezza (vibrazioni)

Livello sonoro classe A tipico:

L_pA = livello di pressione acustica

LWA = livello di potenza acustica

K_pA, K_WA = incertezza

Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A).

Indossare le protezioni acustiche!
