MANUAL DE UTILIZADOR HO 2682 METABO

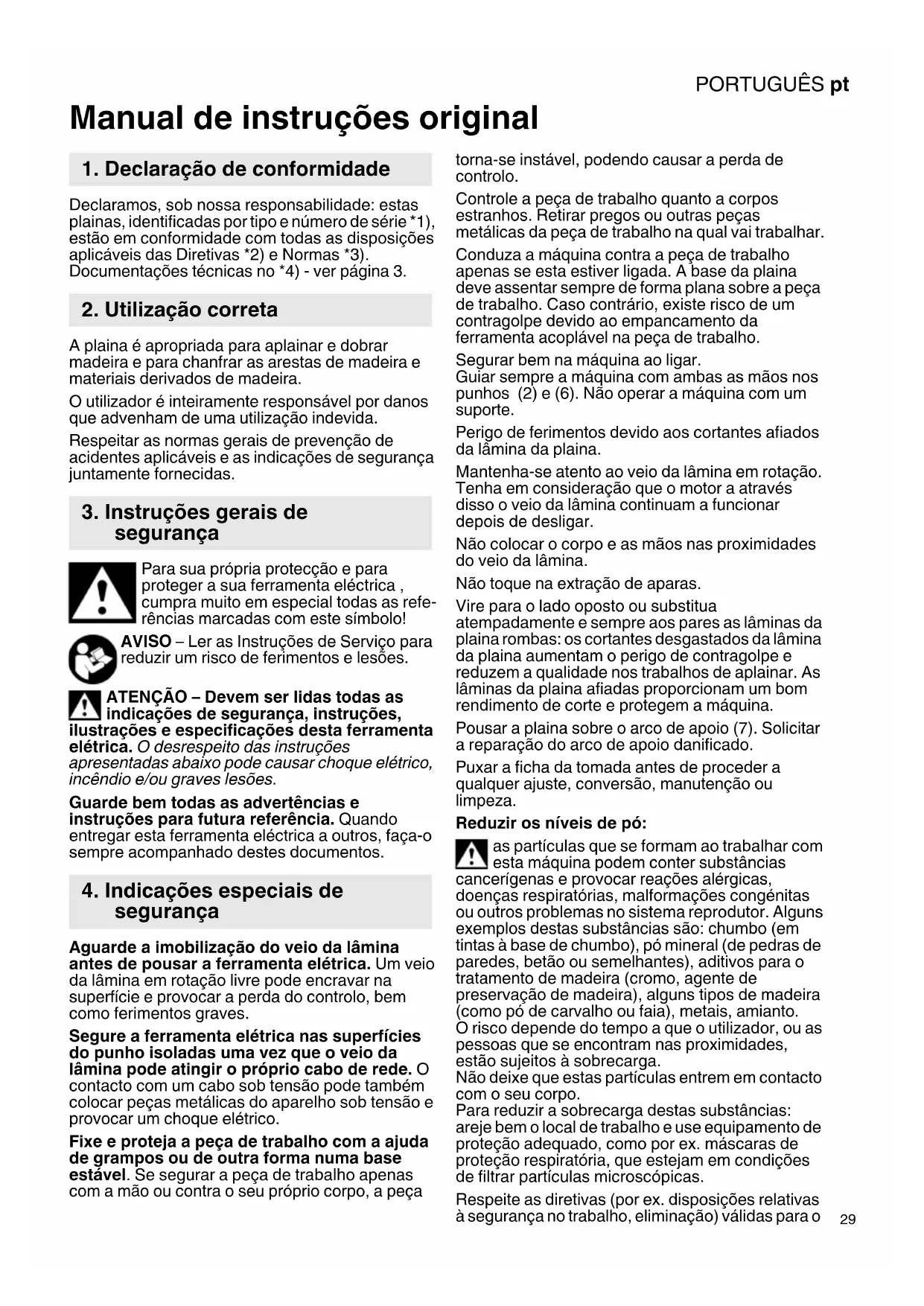

Manual de instruções original Declaramos, sob nossa responsabilidade: estas plainas, identificadas por tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Diretivas *2) e Normas *3). Documentações técnicas no *4) - ver página 3. A plaina é apropriada para aplainar e dobrar madeira e para chanfrar as arestas de madeira e materiais derivados de madeira. O utilizador é inteiramente responsável por danos que advenham de uma utilização indevida. Respeitar as normas gerais de prevenção de acidentes aplicáveis e as indicações de segurança juntamente fornecidas. Para sua própria protecção e para proteger a sua ferramenta eléctrica , cumpra muito em especial todas as refe- rências marcadas com este símbolo! AVISO – Ler as Instruções de Serviço para reduzir um risco de ferimentos e lesões. ATENÇÃO – Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. Quando entregar esta ferramenta eléctrica a outros, faça-o sempre acompanhado destes documentos. Aguarde a imobilização do veio da lâmina antes de pousar a ferramenta elétrica. Um veio da lâmina em rotação livre pode encravar na superfície e provocar a perda do controlo, bem como ferimentos graves. Segure a ferramenta elétrica nas superfícies do punho isoladas uma vez que o veio da lâmina pode atingir o próprio cabo de rede. O contacto com um cabo sob tensão pode também colocar peças metálicas do aparelho sob tensão e provocar um choque elétrico. Fixe e proteja a peça de trabalho com a ajuda de grampos ou de outra forma numa base estável. Se segurar a peça de trabalho apenas com a mão ou contra o seu próprio corpo, a peça torna-se instável, podendo causar a perda de controlo. Controle a peça de trabalho quanto a corpos estranhos. Retirar pregos ou outras peças metálicas da peça de trabalho na qual vai trabalhar. Conduza a máquina contra a peça de trabalho apenas se esta estiver ligada. A base da plaina deve assentar sempre de forma plana sobre a peça de trabalho. Caso contrário, existe risco de um contragolpe devido ao empancamento da ferramenta acoplável na peça de trabalho. Segurar bem na máquina ao ligar. Guiar sempre a máquina com ambas as mãos nos punhos (2) e (6). Não operar a máquina com um suporte. Perigo de ferimentos devido aos cortantes afiados da lâmina da plaina. Mantenha-se atento ao veio da lâmina em rotação. Tenha em consideração que o motor a através disso o veio da lâmina continuam a funcionar depois de desligar. Não colocar o corpo e as mãos nas proximidades do veio da lâmina. Não toque na extração de aparas. Vire para o lado oposto ou substitua atempadamente e sempre aos pares as lâminas da plaina rombas: os cortantes desgastados da lâmina da plaina aumentam o perigo de contragolpe e reduzem a qualidade nos trabalhos de aplainar. As lâminas da plaina afiadas proporcionam um bom rendimento de corte e protegem a máquina. Pousar a plaina sobre o arco de apoio (7). Solicitar a reparação do arco de apoio danificado. Puxar a ficha da tomada antes de proceder a qualquer ajuste, conversão, manutenção ou limpeza. Reduzir os níveis de pó: as partículas que se formam ao trabalhar com esta máquina podem conter substâncias cancerígenas e provocar reações alérgicas, doenças respiratórias, malformações congénitas ou outros problemas no sistema reprodutor. Alguns exemplos destas substâncias são: chumbo (em tintas à base de chumbo), pó mineral (de pedras de paredes, betão ou semelhantes), aditivos para o tratamento de madeira (cromo, agente de preservação de madeira), alguns tipos de madeira (como pó de carvalho ou faia), metais, amianto. O risco depende do tempo a que o utilizador, ou as pessoas que se encontram nas proximidades, estão sujeitos à sobrecarga. Não deixe que estas partículas entrem em contacto com o seu corpo. Para reduzir a sobrecarga destas substâncias: areje bem o local de trabalho e use equipamento de proteção adequado, como por ex. máscaras de proteção respiratória, que estejam em condições de filtrar partículas microscópicas. Respeite as diretivas (por ex. disposições relativas à segurança no trabalho, eliminação) válidas para o

1. Declaração de conformidade

2. Utilização correta

3. Instruções gerais de

4. Indicações especiais de

segurançaPORTUGUÊSpt

seu material, pessoal, caso de utilização e local de utilização. Apanhe as partículas formadas no local de formação e evite deposições nas imediações. Utilize acessórios apropriados para trabalhos especiais. Através disso, reduz a expulsão descontrolada de partículas no ambiente. Utilize um aspirador de pó adequado. Reduza os níveis de pó: - direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si, das pessoas que se encontram nas proximidades ou do pó acumulado, - montando um dispositivo de aspiração e/ou um purificador de ar, - arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jacto de ar forma remoinhos de pó. - Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando. Ver página 2. 1 Ranhura em V (para chanfrar as arestas da peça de trabalho) 2 Punho da alavanca (para ajustar a profundidade de aplainar, superfície do punho isolada) 3 Escala (profundidade de aplainar em mm) 4Botão de bloqueio 5 Gatilho 6 Punho (superfície isolada do punho) 7Arco de apoio 8 Parafuso de aperto da guia 9Guia 10 Bocal de sopro 11 Mangueira de aspiração (aspirador) 12 Saco de pó / aparas 13 Adaptador da extração de aparas 14 Correia de acionamento 15 Parafusos de fixação 16 Chave 17 Lâmina da plaina 18 Veio da lâmina 19 Suporte da lâmina da plaina 20 Placa de fixação 21 Calibre de ajuste 22 Parafusos do suporte da lâmina da plaina Antes de colocar em funcionamento, confirme se os dados da sua rede elétrica coincidem com a tensão de rede e a frequência de rede indicadas na placa de caraterísticas. Ligar sempre previamente um disjuntor de proteção FI (RCD) com uma corrente de disparo máx. de 30 mA.

6.1 Aspiração do pó/serradura

Aspiração externa Conectar um aspirador apropriado ao bocal de sopro (10). Utilize a manga de conexão 6.30796 para obter uma aspiração perfeita. Aspiração própria Encaixar o saco de pó/aparas (12) sobre o bocal de sopro (10). Para uma potência de aspiração otimizada, esvaziar atempadamente o saco de pó/ aparas (12). Extração de aparas Se trabalhar sem aspirador ou sem saco de pó/ aparas (12): encaixar o adaptador de extração de aparas (13) e rodar para a posição pretendida.

7.1 Ajustar a profundidade de aplainar

Ao rodar o punho da alavanca (2) é possível ajustar continuamente a profundidade de aplainar. Ler a profundidade de aplainar ajustada na escala (3). Ajustar a profundidade de aplainar apenas num intervalo de 0 - 2,6 mm.

7.2 Ligar e desligar

Ligar: pressionar o botão de bloqueio (4) e manter pressionado, em seguida acionar o gatilho (5). Desligar: soltar o gatilho (5).

7.3 Indicações de trabalho

Indicações gerais Para trabalhos grosseiros ajustar uma profundidade de fixação grande e avançar previamente a máquina com uma velocidade de avanço apropriada e reduzida de forma a que as aparas da plaina sejam projetadas uniformemente para fora da máquina. Para obter uma superfície da peça de trabalho lisa ajustar uma profundidade de aplainar reduzida e avançar a plaina de forma lenta e uniforme.

mãos no punhos (2) e (6).

3. Colocar a parte dianteira da plaina de forma

plana sobre a peça de trabalho. No início da peça de trabalho, pressionar a parte dianteira da plana sobre a peça de trabalho. Ver página 2, fig. A.

4. Primeiro ligar e em seguida encostar a

ferramenta acoplável à peça de trabalho.

5. Avançar a máquina de forma lenta e uniforme.

6. O arco de apoio (7) é oscilado para cima através

da aresta da peça de trabalho.

7. Na extremidade da peça de trabalho, pressionar

a parte traseira da plaina sobre a peça de trabalho. Ver página 2, fig. A. Chanfrar as arestas A ranhura em V (1) facilita a chanfradura das arestas da peça de trabalho.

6. Colocação em funcionamento

7. UtilizaçãoPORTUGUÊS pt

Pousar a máquina com ranhura em V (1) sobre a aresta da peça de trabalho. Avançar a máquina de forma lenta e uniforme sobre a aresta. Aplainar com guia Introduzir a guia (9) a partir da esquerda. Deslizar para a posição pretendida e apertar firmemente o parafuso de aperto (8). A guia (9) deverá encostar à peça de trabalho ao aplainar. Puxar a ficha da tomada antes de proceder a qualquer ajuste, conversão, manutenção ou limpeza. Perigo de ferimentos devido aos cortantes afiados da lâmina da plaina. O veio da lâmina continua a rodar depois de desligar a máquina. Aguardar até à imobilização do veio da lâmina. Virar do lado oposto ou substituir lâminas da plaina (17) rombas (ver página 3, fig. B)

1. Rodar a correia de acionamento (14) até a

lâmina da plaina ficar facilmente acessível.

2. Soltar os parafusos de fixação (15) com a chave

(16) (não desaparafusar completamente).

3. Deslocar a lâmina da plaina (17) lateralmente

(ver seta na fig.) para fora com a ajuda de uma peça de madeira.

4. Introduzir a lâmina da plaina (17) virada do lado

oposto ou nova. (n.º de pedido, ver capítulo 10. Acessórios).

5. Alinhar a lâmina da plaina (17) ao centro: esta

ultrapassa a lâmina da plaina (18) à direita e à esquerda em 1 mm.

6. Apertar firmemente os parafusos de fixação (15)

com a chave (16) (10-15 Nm) - começar pelo parafuso de fixação no centro.

7. Virar também a segunda lâmina da plaina do

lado oposto ou substituir. APENAS EM CASO DE NECESSIDADE: ajustar o suporte da lâmina da plaina (19) (ver página 3, fig. C) O suporte da lâmina da plaina (19) está corretamente ajustado de fábrica. Caso se tenha deslocado, ajuste-o da seguinte forma:

1. rodar a correia de acionamento (14) até a lâmina

da plaina ficar facilmente acessível.

2. Desaparafusar os parafusos de fixação (15)

3. Retirar a placa de fixação (20).

4. Retirar a lâmina da plaina (17) e o suporte da

lâmina da plaina (19).

5. Soltar os parafusos (22).

6. Colocar o suporte da lâmina da plaina (19)

8. Inserir o suporte da lâmina da plaina (19) e a

lâmina da plaina (17) (conforme indicado) no veio da lâmina (18) e alinhar com o centro.

9. Colocar a placa de fixação (20) (conforme

indicado) e apertar firmemente os parafusos de fixação (15) com a chave (16) (10-15 Nm) - começar pelo parafuso de fixação no centro. 10.Se necessário ajustar também o segundo suporte da lâmina da plaina (19). Puxar a ficha da tomada antes de proceder a qualquer ajuste, conversão, manutenção ou limpeza. Perigo de ferimentos devido aos cortantes afiados da lâmina da plaina. O veio da lâmina continua a rodar depois de desligar a máquina. Aguardar até à imobilização do veio da lâmina. Bocal de sopro entupido Para limpar um bocal de sopro (10) entupido deverá utilizar uma ferramenta apropriada, por ex. uma peça em madeira. Não toque no bocal de sopro (10). Limpar regulamente a máquina. Remover o adaptador da extração de aparas (13) e limpar por ex. com um pano. Aspirar as aberturas de ventilação no motor com um aspirador de pó. Utilize apenas acessórios Metabo originais. Utilize apenas acessórios que cumpram os requisitos e dados caraterísticos presentes neste manual de instruções. A Lâmina de plaina reversível em metal duro N.º de pedido: 6.30282 (2 unidades) N.º de pedido: 6.30272 (10 unidades) Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo. As reparações em ferramentas elétricas apenas devem ser efetuadas por eletricistas! A substituição do cabo de conexão só deve ser efectuada pela Metabo ou por uma Oficina autorizada de Assistência Técnica ao Cliente. A substituição da correia de acionamento apenas deve ser efetuada pela Metabo ou por uma oficina autorizada de assistência técnica. Caso as ferramentas elétricas Metabo necessitem de reparações, dirija-se ao seu representante Metabo. Poderá consultar os endereços em www.metabo.com Poderá descarregar as listas de peças sobressalentes em www.metabo.com

9. Eliminação de avarias,

11. ReparaçõesPORTUGUÊSpt

Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios. Apenas para países da UE: não colocar as ferramentas elétricas no lixo doméstico! De acordo com a diretriz europeia 2012/19/EU sobre equipamentos elétricos e eletrónicos usados, e na conversão ao direito nacional, as ferramentas elétricas usadas devem ser recolhidas em sepa- rado, e entregues a uma reciclagem ecologica- mente correta. Explicações sobre os dados na página 3. Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico.

=Potência de saída b = Largura de aplainar t = Profundidade de aplainar ajustável

max = Profundidade máx. do rebaixo l = Comprimento da base da plaina

= Rotações na carga nominal m = Peso sem cabo de rede Valores medidos de acordo com a norma EN 62841. Máquina da classe de proteção II ~ Corrente alternada Os dados técnicos indicados são tolerantes (de acordo com os padrões individuais válidos). Valores da emissão Estes valores possibilitam a avaliação de emissões da ferramenta elétrica e a comparação com diversas ferramentas elétricas. Consoante as condições de utilização, o estado da ferramenta elétrica ou das ferramentas acopláveis, a sobrecarga efetiva poderá ser superior ou inferior. Para a avaliação, deverá ainda considerar os intervalos de trabalho e as fases com menores sobrecargas. Com base nos respetivos valores estimados adaptados deverá determinar a aplicação de medidas de proteção para o utilizador, por ex. medidas a nível de organização. Valor total de vibrações (soma vetorial de três direções) determinado de acordo com a EN 62841:

= Valor da emissão de vibrações (Aplainar madeira mole)

= Insegurança (vibração) Valores típicos e ponderados pela escala A para o ruído:

= Nível de potência sonora

= Insegurança Durante o trabalho, o nível de ruído poderá exceder os 80 dB(A). Usar proteção auditiva!

12. Proteção do ambiente
