| Caractéristiques | Détails |
|---|---|
| Type de produit | Tondeuse à gazon électrique |
| Largeur de coupe | 34 cm |
| Hauteur de coupe | 20-60 mm, réglable sur 3 niveaux |
| Puissance | 1300 W |
| Capacité du bac de ramassage | 40 litres |
| Poids | 12 kg |
| Utilisation | Idéale pour les jardins jusqu'à 300 m² |
| Maintenance | Nettoyage du plateau de coupe, affûtage des lames recommandé |
| Sécurité | Système de sécurité avec interrupteur de sécurité |
| Informations générales | Garantie de 2 ans, service après-vente disponible |
FOIRE AUX QUESTIONS - ARM 3400 BOSCH
Questions des utilisateurs sur ARM 3400 BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Tondeuse à gazon au format PDF gratuitement ! Retrouvez votre notice ARM 3400 - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ARM 3400 de la marque BOSCH.
MODE D'EMPLOI ARM 3400 BOSCH
Avertissements de sécurité
Attention ! Lisez avec attention toutes les instructions suivantes. Familiarisez-vous avec les éléments de commande et l'utilisation appropriée de l'outil de jardin. Conservez les instructions d'utilisation pour vous y reporter ultérieurement.
Explication des symboles se trouvant sur l'outil de jardin
Indications générales sur d'éventuels dangers.
Lisez soigneusement ces instructions d'utilisation.
Faites attention à ce que les personnes se trouvant à proximité ne soient pas blessées par des ions provenant de la machine.
Avertissement : Gardez une distance de sécurité quand l'outil de jardin est en marche.
Attention : Ne touchez pas les lames en rotation. Les lames sont coupantes. Attention à ne couper les orteils ou les doigts.
Non valable.

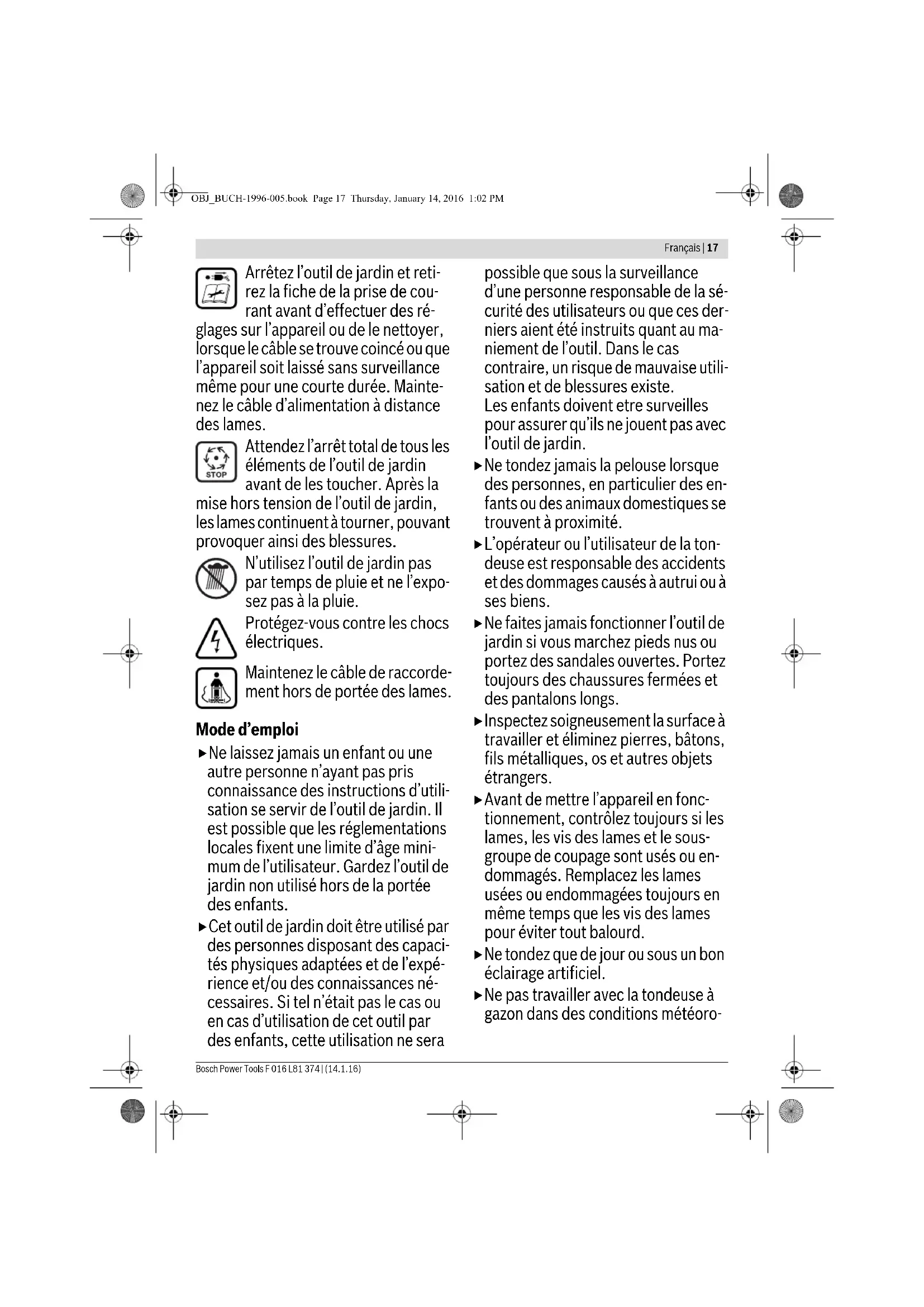

Français | 17
Arrêtez l'outil de jardin et retirez la fiche de la prise de courant avant d'effectuer des résur l'appareil ou de le nettoyer, le câble se trouve coincé ou que il soit laissé sans surveillance pour une courte durée. Mainte- câble d'alimentation à distance mes.
Attendez l'arrêt total de tous les éléments de l'outil de jardin avant de les toucher. Après la lors tension de l'outil de jardin, les continuent à tourner, pouvant jouer ainsi des blessures.
N'utilisez l'outil de jardin pas par temps de pluie et ne l'exposez pas à la pluie.
Protégez-vous contre les chocs électriques.
Maintenez le câble de raccorde- ment hors de portée des lames.
Mode d'emploi
▶ Ne laissez jamais un enfant ou une autre personne n'ayant pas pris connaissance des instructions d'utilisation se servir de l'outil de jardin. Il est possible que les réglementations locales fixent une limite d'âge minimum de l'utilisateur. Gardez l'outil de jardin non utilisé hors de la portée des enfants.
Cet outil de jardin doit être utilisé par des personnes disposant des capacités physiques adaptées et de l'expérience et/ou des connaissances nécessaires. Si tel n'était pas le cas ou en cas d'utilisation de cet outil par des enfants, cette utilisation ne sera
possible que sous la surveillance d'une personne responsable de la sécurité des utilisateurs ou que ces derniers aient été instruits quant au maniement de l'outil. Dans le cas contraire, un risque de mauvaise utilisation et de blessures existe. Les enfants doivent être surveilles pour assurer qu'ils ne jouent pas avec l'outil de jardin.
▶ Ne tondez jamais la pelouse lorsque des personnes, en particulier des en-
fants ou des animaux domestiques se trouvent à proximité.
▶ L'opérateur ou l'utilisateur de la tondeuse est responsable des accidents et des dommages causés à autrui ou à ses biens.
▶ Ne faites jamais fonctionner l'outil de jardin si vous marchez pieds nus ou portez des sandales ouvertes. Portez toujours des chaussures fermées et des pantalons longs.
- Inspectez soigneusement la surface à travailler et éliminez pierres, bâtons, fils métalliques, os et autres objets étrangers.
- Avant de mettre l'appareil en fonctionnement, contrôlez toujours si les lames, les vis des lames et le sous-groupe de coupage sont usés ou endommagés. Remplacez les lames usées ou endommagées toujours en même temps que les vis des lames pour éviter tout balourd.
▶ Ne tondez que de jour ou sous un bon éclairage artificiel.
▶ Ne pas travailler avec la tondeuse à gazon dans des conditions météoro-
18 | Français
logiques défavorables et plus particulièrement en cas d'approche d'orage.
▶ Si possible, n'utilisez pas l'outil de jardin lorsque l'herbe est mouillée.
▶ Ne menez l'appareil qu'au pas, ne jamais courir.
▶ N'utilisez jamais l'outil de jardin quand les équipements de sécurité sont défectueux, sans coque ou sans équipements de protection tels que par exemple le pare-chocs et/ou le bac de ramassage.
▶Portez une protection acoustique.
- Travailler sur des talus peut être dangereux.
- Ne tondez pas des pentes très abruptes.
- Sur des pentes ou de l'herbe mouillée, faites attention à ne pas perdre l'équilibre.
- Tondez toujours perpendiculairement à la pente – jamais de haut en bas ou de bas en haut.
- Faites très attention lors d'un changement de direction sur une pente.
▶ Faites très attention en reculant ou en tirant l'outil de jardin vers vous.
▶ Lors des travaux de tonte, poussez l'outil de jardin toujours vers l'avant et ne le tirez jamais vers vous.
Les lames doivent être totalement à l'arrêt quand vous devez incliner l'outil de jardin pour le transporter, quand vous traversez des surfaces autres que le gazon ou quand vous transportez l'outil de jardin entre deux surfaces à tondre.
▶ N'inclinez pas l'outil de jardin lors du démarrage ou lorsque vous mettez le
moteur en fonctionnement, sauf si ceci est nécessaire pour la mettre en marche quand l'herbe est haute. Dans ce cas-là, soulevez alors l'outil de jardin juste ce qu'il faut et uniquement sur le côté opposé à l'utilisateur en poussant le guidon vers le bas. Veillez toujours à ce que vos mains soient placées sur le guidon lorsque vous posez l'outil de jardin sur le sol.
▶ Mettez l'outil de jardin en marche conformément aux instructions du mode d'emploi et veillez à maintenir les pieds bien à l'écart des parties en rotation.
▶ Tenez les pieds et les mains éloignés des parties rotatives de l'outil de jardin.
▶ Gardez une distance suffisante par rapport à la zone d'éjection lorsque vous travaillez avec l'outil de jardin.
▶ Ne soulevez ni transportez jamais l'outil de jardin pendant que le moteur est en marche.
▶ N'effectuez aucune modification sur l'outil de jardin. Des modifications non autorisées peuvent s'avérer préjudiciables à la sécurité de votre outil de jardin et conduiront à une augmentation des émissions de bruit et des vibrations.
Contrôlez régulièrement le câble de secteur et la rallonge utilisée. Ne raccordez jamais un câble endommagé au réseau et ne le touchez pas avant qu'il ne soit déconnecté du réseau. Un câble endommagé pourrait vous mettre en contact avec des pièces sous tension. Protégez-vous contre les chocs électriques.
Français | 19
Retirer la fiche de la prise de courant :
- à chaque fois que vous vous éloignez de l'outil de jardin,
- avant d'éliminer un engorgement,
- pour contrôler, nettoyer ou effectuer des travaux sur l'outil de jardin,
- après avoir heurté un objet étranger. Vérifiez immédiatement que l'outil de jardin ne présente pas d'endommagements, et, si nécessaire, faites-le réparer,
- si l'outil de jardin commence à vibrer anormalement (vérifier immédiatement).
Branchement électrique
▶ La tension de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique de l'appareil.
- Il est recommandé de ne brancher cet appareil que sur une prise de courant protégée par un dispositif à courant différentiel résiduel avec un courant de défaut de 30 mA.
▶ En cas de remplacement du câble, n'utilisez que le câble d'alimentation prévu par le fabricant de l'appareil, pour le numéro de commande et le type, voir les instructions de service.
▶ Ne touchez jamais la prise électrique avec des mains humides.
▶ N'écrasez pas le câble d'alimentation ou la rallonge, ne les coincez pas et ne les tirez pas sous risque de les endommager. Protégez le câble contre la chaleur, l'huile et les bords tranchants.
▶ La rallonge doit disposer de la section indiquée dans les instructions d'utilisation et être étanche aux projections
d'eau. La connexion électrique ne doit pas se trouver dans l'eau.
▶ Portez toujours des gants de jardin, si vous manipulez l'appareil ou travaillez à proximité des lames aiguës.
Sécurité électrique
▶ Attention ! Avant d'effectuer des travaux de maintenance ou de nettoyage, arrêter l'outil de jardin et débrancher la fiche de la prise de courant. Ceci vaut également lorsque le câble électrique est endommagé, coupé ou emmêlé.
Une fois l'outil de jardin mis hors tension, les lames continuent encore à bouger pendant quelques secondes.
▶ Attention – ne pas toucher la lame en rotation.
Pour des raisons de sécurité, l'outil de jardin est équipé d'une double isolation et ne nécessite pas de prise de terre. La tension de fonctionnement est de 230 V CA, 50 Hz (pour les pays hors de l'Union européenne 220 V, 240 V suivant la version). N'utiliser qu'une rallonge électrique homologuée. Pour des renseignements supplémentaires, contactez le Service Après-Vente autorisé.
Seules les rallonges de type H05VV-F, H05RN-F ou IEC (60227 IEC 53, 60245 IEC 57) doivent être utilisées.
Au cas où vous utiliseriez une rallonge pendant le travail avec l'appareil, n'utilisez que des câbles ayant les sections de conducteur suivantes :
- 1,0 mm² : longueur maximale 40 m
- 1,5 mm² : longueur maximale 60 m
- 2,5 mm² : longueur maximale 100 m
20 | Français
Remarque : Au cas où une rallonge devrait être utilisée, celle-ci doit disposer, conformément à la description figurant dans les instructions de sécurité, d'un câble de protection de terre raccordé à la terre de l'installation électrique par l'intermédiaire de la fiche.
En cas de doute, consultez un électricien de formation ou le Service Après-Vente Bosch le plus proche.
▶ PRECAUTION : Des rallonges non conformes aux instructions peuvent être dangereuses. Les versions de câble de rallonge, fiche et accouplement doivent être étanches à l'eau et autorisées pour l'extérieur.
Les connexions de câble doivent être sèches et ne pas reposer sur le sol.
Pour plus de sécurité, il est recommandé d'utiliser un disjoncteur différentiel avec un courant de défaut de 30 mA maximum. Avant chaque utilisation de la machine, contrôlez ce disjoncteur différentiel.
Remarque concernant les produits non commercialisés en GB :
ATTENTION : Pour votre propre sécurité, il est nécessaire que la fiche montée sur l'outil de jardin soit raccordée à la rallonge. Le dispositif de couplage de la rallonge doit être protégé des projections d'eau, être en caoutchouc ou être recouvert de caoutchouc. La rallonge doit être utilisée avec un serre-câble. Contrôlez régulièrement le câble d'alimentation afin de détecter des dommages éventuels. Il ne doit être utilisé que s'il est en bon état.
Si le câble d'alimentation est endommagé, il ne doit être réparé que dans un atelier agréé Bosch.
Entretien
▶ Portez toujours des gants de jardin, si vous manipulez l'appareil ou travaillez à proximité des lames aiguës.
▶ Vérifiez que tous les écrous, boulons et vis sont bien serrés afin d'assurer que l'outil de jardin se trouve dans un état de fonctionnement ne présentant aucun danger.
Contrôlez régulièrement le bac de ramassage pour vous assurer de son état d'usure.
Contrôlez l'outil de jardin et, pour des raisons de sécurité, remplacez les pièces usées ou endommagées.
▶ N'utilisez que des lames prévues pour l'outil de jardin.
▶ Veillez à ce que les pièces de rechange soient des pièces d'origine Bosch.
- Avant le stockage, assurez-vous que l'outil de jardin est propre et exempt de tout résidu. Si nécessaire, nettoyer à l'aide d'une brosse sèche.
Symboles
Les symboles suivants sont importants pour pouvoir lire et mieux comprendre le mode d'emploi. Veuillez mémoriser ces symboles et leur signification. L'interprétation correcte des symboles vous permettra de mieux utiliser votre outil de jardin en toute sécurité.
Symbole Signification
Direction de réaction
Direction de déplacement
Français | 21
Symbole Signification
Portez des gants de protection
Poids
Mise en marche
Arrêt
Action autorisée
Symbole Signification
Interdit
Accessoires/pièces de rechange
Utilisation conforme
L'outil de jardin est conçu pour tondre le gazon dans le domaine privé.
Caractéristiques techniques
| Tondeuse ARM 33/ARM 34/ARM 34 R/ | ARM 1300-34 R/ARM 3400 | ARM 36/ARM 37/ARM 37 R/ARM 1400-37 R/ARM 3700 | |
| N° d'article 3 600 HA6 1.. 3 600 HA6 2.. | |||
| Puissance nominale absorbée | W 1300 1400 | ||
| Largeur de la lame | cm 34 37 | ||
| Hauteur de coupe | mm 20 - 70 20 -70 | ||
| Volume, bac de ramassage | l | 4 | 0 |
| Poids suivant EPTA-Procedure 01:2014 | kg 12,0 12,5 | ||
| Classe de protection | ☐ /II /II | ☐ | |
Numéro de série voir plaque signalétique sur l'outil de jardin
Ces indications sont valables pour une tension nominale de [U] 230 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.
Les processus de mise en fonctionnement provoquent des baisses de tension momentanées. En cas de conditions défavorables de secteur, il peut y avoir des répercussions sur d'autres appareils. Pour des impédances de secteur inférieures à 0,36 ohms, il est assez improbable que des perturbations se produisent.
Niveau sonore et vibrations
| Valeurs d'émissions sonores déterminées selon la norme EN 60335-2-77. | 3 600 ... | HA6 1.. | HA6 2.. |
| Les mesures réelles (A) des niveaux sonores de l'appareil sont : | |||
| Niveau de pression acoustique | dB(A) | 91 | 92 |
| Niveau d'intensité acoustique | dB(A) | 96 | 96 |
| Incertitude K | dB | =2 | =1 |
| Porter une protection acoustique ! | |||
| Valeurs totales des vibrations ah(somme vectorielle des trois axes directionnels) et incertitude K relevées conformément à la norme EN 60335-2-77 : | |||
| Valeur d'émission vibratoire ah | m/s2 | <2,5 | <2,5 |
| Incertitude K | m/s2 | =1,5 | =1,5 |
Déclaration de conformité C€
| 3 600 ... | HA6 1.. | HA6 2.. | |
| Nous déclarons sous notre propre responsabilité que le produit décrit sous« Caractéristiques techniques » est en conformité avec toutes les dispositions des directives 2011/65/UE, 2004/108/CE (jusqu'au 19 avril 2016), 2014/30/UE (à partir du 20 avril 2016), 2006/42/CE, 2000/14/CE et leurs modifications ainsi qu'avec les normes suivantes : EN 60335-1, EN 60335-2-77, EN 50581.2000/14/CE : Niveau d'intensité acoustique garanti :Procédures d'évaluation de la conformité conformément à l'annexe VI. | dB(A) | 96 | 96 |
Bosch Power Tools F 016 L81 374 | (14.1.16)
22 | Français
Catégorie des produits : 32
Office désigné :
SRL, Sudbury, England, Nr. 1088
Dossier technique (2006/42/CE, 2000/14/CE) auprès de :
Montage et mise en service
| Opération Figure Page | |
| Accessoires fournis | 1 201 |
| Montage de roues | 2 202 |
| Montage des guidons | 3 203 |
| Assembler le bac de ramassage | |
| Monter/retirer le bac de ramassage | 4 204 |
| Réglage de la hauteur de coupe | 5 204 |
| Mise en marche | 6 205 |
| Arrêt | 6 205 |
| Instructions d'utilisation | 7 206 |
| Entretien des lames | 8 206 |
| Sélection des accessoires | 9 207 |
Dépistage d'erreurs
Problème Cause possible Remède
| Le moteur ne démarre pas Pas de tension du secteur Vérifier et mettre en fonctionnement | ||
| Prise secteur défectueuse Utiliser une autre prise | ||
| Rallonge endommagée Vérifiez le câble et le remplacer, s'il est endommagé | ||
| Le fusible a sauté Remplacez le fusible | ||
| Herbe trop haute Régler sur une hauteur de coupe plus élevée et basculer l'outil de jardin pour réduire la sollicitation initiale | ||
| Le dispositif de protection de surcharge est déclenché | Laisser refroidir le moteur et régler sur une hauteur de coupe plus élevée | |
| L'outil de jardin fonctionne par intermittence | Rallonge endommagée Vérifiez le câble et le remplacer, s'il est endommagé | |
| Le câblage interne de l'outil de jardin est défectueux | Contactez le Service Après-Vente | |
| Le dispositif de protection de surcharge est déclenché | Laisser refroidir le moteur et régler sur une hauteur de coupe plus élevée | |
| L'outil de jardin donne un résultat irrégulier et/ouLe moteur fonctionne avec difficulté | Hauteur de coupe trop basse Régler sur une hauteur de coupe plus élevée | |
| Les lames sont émoussées Remplacer la lame | ||
| Obturation possible | Le cas échéant, contrôler la face inférieure de l'outil de jardin et la dégager (portez toujours des gants de jardin) | |
| Lames montées dans le faux sens | Monter les lames dans le bon sens | |
| La lame ne tourne pas après avoir mis en marche l'outil de jardin | La lame est bloquée par l'herbe | Eteindre l'outil de jardinEliminer l'obturation (portez toujours des gants de jardin) |
| Ecrou/vis de la lame desserré | Serrer l'écrou/la vis de la lame (17 Nm) | |
| Vibrations/bruits excessifs | Ecrou/vis de la lame desserré | Serrer l'écrou/la vis de la lame (17 Nm) |
| La lame est endommagée | Remplacer la lame | |
Español | 23
Service Après-Vente et Assistance
Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres de l'outil de jardin indiqué sur la plaque signalétique.
France
Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr.
Vous êtes un utilisateur, contactez :
Le Service Clientèle Bosch Outillage Electroportatif
Tel.: 0811 360122
(coût d'une communication locale)
Fax : (01) 49454767
E-Mail: contact.outillage-electroportatif@fr.bosch.com
Vous êtes un revendeur, contactez :
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : (01) 43119006
Fax : (01) 43119033
E-Mail : sav.outillage-electroportatif@fr.bosch.com
Belgique, Luxembourg
Tel.: +32 2 588 0589
Fax: +32 2 588 0595
E-Mail: outillage.gereedschap@be.bosch.com
Suisse
Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.com/ch/fr.
Tel. : (044) 8471512
Fax : (044) 8471552
E-Mail : Aftersales.Service@de.bosch.com
Élimination des déchets
Les outils de jardin, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Ne jetez pas les outils de jardin avec les ordures ménagères !
Seulement pour les pays de l'Union Européenne :
Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques et sa mise en vigueur conformément aux législations nationales, les équipements électriques et électroniques dont on ne peut plus
se servir doivent être isolés et suivre une voie de recyclage appropriée.
Sous réserve de modifications.
