MANUAL DE UTILIZADOR ARM 3400 BOSCH

Objetivo Figura Página STOP Síntomas Posible causa Solución El motor no funciona No hay tensión de red Verificar y conectar Toma de corriente defectuosa Emplear otra toma de corriente Cable de prolongación defectuoso Verificar y sustituir el cable, si procede El fusible se ha fundido Cambiar el fusible Césped demasiado alto Ajustar una altura de corte mayor e inclinar ha- cia arriba la parte delantera del aparato para jardín al iniciar el corte, para reducir la carga El guardamotor se ha activado Dejar que se enfríe el motor y ajustar una altura de corte mayor El aparato para jardín funciona de forma intermitente Cable de prolongación defectuoso Verificar y sustituir el cable, si procede Cableado interior de la máquina defectuoso Acudir al servicio técnico El guardamotor se ha activado Dejar que se enfríe el motor y ajustar una altura de corte mayor El corte del césped es irregular y/o el motor trabaja con dificultad Altura de corte muy baja Ajustar una altura de corte mayor Cuchilla mellada Cambiar cuchilla Puede que exista una obstrucción Examine la parte inferior del aparato para jar- dín y desobstrúyala, si procede (utilice siem- pre unos guantes de protección) Cuchilla montada al revés Montar la cuchilla en la posición correcta Al conectar el aparato para jar- dín, la cuchilla de corte no gira Cuchilla obstaculizada por la hierba Desconectar el aparato para jardín Desobstruirlo (utilice siempre unos guantes de protección) Tuerca/tornillo de sujeción de la cuchilla flojos Apretar la tuerca/tornillo de sujeción de la cu- chilla (17 Nm) Vibraciones o ruidos intensos Tuerca/tornillo de sujeción de la cuchilla flojos Apretar la tuerca/tornillo de sujeción de la cu- chilla (17 Nm) Cuchilla dañada Cambiar cuchilla OBJ_BUCH-1996-005.book Page 29 Thursday, January 14, 2016 1:02 PM30 | Português F 016 L81 374 | (14.1.16) Bosch Power Tools Servicio técnico y atención al cliente www.bosch-garden.com Para cualquier consulta o pedido de piezas de repuesto es im- prescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características del aparato para jardín. España Robert Bosch España S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Para efectuar su pedido online de recambios o pedir la recogi- da para la reparación de su máquina, entre en la página www.herramientasbosch.net. Tel. Asesoramiento al cliente: 902 531 553 Fax: 902 531554 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: (0212) 2074511 México Robert Bosch S. de R.L. de C.V. Calle Robert Bosch No. 405 C.P. 50071 Zona Industrial, Toluca - Estado de México Tel. Interior: (01) 800 6271286 Tel. D.F.: 52843062 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: (0810) 5552020 E-Mail: herramientas.bosch@ar.bosch.com Perú Robert Bosch S.A.C. Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo) Buzón Postal Lima 41 - Lima Tel.: (01) 2190332 Chile Robert Bosch S.A. Calle El Cacique 0258 Providencia – Santiago Tel.: (02) 2405 5500 Ecuador Robert Bosch Sociedad Anonima Ecuabosch Av. Las Monjas nº 10 y Carlos J. Arosamena Guayaquil – Ecuador Tel. (04) 220 4000 Email: atencion.cliente@ec.bosch.com Eliminación Los aparatos para jardín, accesorios y embalajes deberán so- meterse a un proceso de recuperación que respete el medio ambiente. ¡No arroje los aparatos para jardín a la basura! Sólo para los países de la UE: Conforme a la Directiva Europea 2012/19/UE sobre aparatos eléctricos y electrónicos inservibles, tras su transposi- ción en ley nacional, deberán acumularse por separado los aparatos eléctricos y elec- trónicos para ser sometidos a un reciclaje ecológico. Reservado el derecho de modificación. El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado. Português Indicações de segurança Atenção! Leia atentamente as se- guintes instruções. Familiarize-se com os elementos de comando e com a utilização do aparelho de jardina- gem. Guarde as instruções de servi- ço em lugar seguro para uma utiliza- ção posterior. Explicação dos símbolos no aparelho de jardinagem Indicação geral de perigos. Leia atentamente estas instru- ções de serviço. Observe que as pessoas ao re- dor não possam ser feridas por objectos catapultados para lon- ge. OBJ_BUCH-1996-005.book Page 30 Thursday, January 14, 2016 1:02 PMPortuguês | 31 Bosch Power Tools F 016 L81 374 | (14.1.16) Aviso: Mantenha-se a uma dis- tância segura do aparelho de jardinagem enquanto ele esti- ver a funcionar. Cuidado: Não toque nas lâmi- nas em rotação. As lâminas são afiadas. Proteja-os dedos dos pés e das mãos. Não aplicável. Desligar o aparelho e puxar a fi- cha da tomada antes realizar ajustes no aparelho ou da lim- peza, se o cabo tiver se enganchado ou se deixar o aparelho de jardinagem sem vigilância, mesmo que apenas por cur- to tempo. Manter o cabo de rede eléc- trica afastado das lâminas de corte. Aguarde até que todas as peças do aparelho de jardinagem pa- rem por completo antes de to- car nelas. As lâminas ainda continuam a girar após o desligamento do aparelho de jardinagem e podem causar lesões. Não utilizar o aparelho de jar- dim na chuva nem expô-lo à chuva. Proteja-se contra choque eléc- trico. Manter o cabo de conexão afas- tado das lâminas de corte. Operação Jamais permitir que crianças ou pes- soas não familiarizadas com as instru- ções utilizem o aparelho de jardim. É possível que directivas nacionais li- mitem a idade do operador. Quando não estiver em uso, o aparelho de jar- dim deverá ser guardado em local inacessível para crianças. Este aparelho de jardim não deve ser usado por pessoas (inclusive crian- ças) com limitadas capacidades físi- cas, sensoriais ou mentais ou com fal- ta de experiência e/ou falta de conhecimento, a não ser que, sejam supervisionadas por uma pessoa res- ponsável pela sua segurança ou que sejam instruídas por elas quanto à utilização do aparelho de jardim. Crianças deveriam ser vigiadas para assegurar que não brinquem com o aparelho. Jamais cortar a relva enquanto pes- soas, especialmente crianças, ou ani- mais, estiverem ao redor. O operador ou o utilizador é respon- sável por acidentes ou danos, se ou- tras pessoas forem feridas e se as su- as propriedades forem danificadas. Não usar o aparelho de jardinagem com os pés descalços nem com san- dalhas abertas. Sempre usar sapatos firmes e calças longas. Controlar cuidadosamente a superfí- cie a ser trabalhada e remover pe- dras, gravetos, arames, ossos e quaisquer outros corpos estranhos. Antes a utilização deverá sempre controlar se as lâminas, os parafusos das lâminas e o módulo de corte es- tão gastos ou danificados. Lâminas e parafusos de lâminas gastos ou dani- ficados devem sempre ser substituí- dos por completo, para evitar dese- quilíbrios. Só cortar relva à luz do dia ou com boa iluminação artificial. OBJ_BUCH-1996-005.book Page 31 Thursday, January 14, 2016 1:02 PM32 | Português F 016 L81 374 | (14.1.16) Bosch Power Tools Em condições climáticas desfavorá- veis, especialmente em caso de uma tempestade, não deverá trabalhar com o corta relvas. Se possível não deverá operar o apa- relo de jardinagem com a relva mo- lhada. Sempre andar com calma, jamais an- dar com rapidez. Jamais operar o aparelho de jardina- gem se os dispositivos de protecção e coberturas estiverem defeituosos ou se os dispositivos de segurança, co- mo por exemplo a protecção contra colisão e/ou o cesto de recolha da rel- va, não estiverem montados. Usar protecção auricular. O trabalho em taludes pode ser pe- rigoso. – Não cortar a relva em locais extrema- mente inclinados. – Ao trabalhar em superfícies inclina- das ou sobre relva molhada deverá sempre andar com cuidado. – Em superfícies inclinadas, a relva de- verá sempre ser cortada transversal- mente à inclinação, jamais na direc- ção da inclinação. – Ao mudar de direcção em declives deverá sempre tomar muito cuidado. Ao andar para trás ou ao puxar o apa- relho de jardinagem deverá proceder com muito cuidado. Ao cortar a relva deverá sempre em- purrar o aparelho de jardinagem para frente e jamais puxá-lo na direcção do corpo. As lâminas devem estar paradas se ti- ver que inclinar o aparelho de jardina- gem para o transporte, se tiver que passar por superfícies sem relva e se tiver que transportar o aparelho de jardinagem de ou para a área onde a relva deverá ser cortada. Não inclinar o aparelh de jardinagem ao ligá-lo nem ao dar partida no mo- tor, a não ser que isto seja necessário para a partida em relva alta. Neste ca- so deverá elevar o lado afastado do operador, premindo o punho para baixo, no entanto não mais do que es- tritamente necessário. Observe que as suas mãos se encontrem no punho ao abaixar novamente o aparelho de jardinagem. Desligar o aparelho de jardinagem como descrito nas instruções de ser- viço e observe que os seus pés este- jam numa distância suficiente das pe- ças em rotação. Não permita que as suas mãos e os seus pés se encontrem perto nem sob as partes em rotação. Manter-se afastado da zona de expul- são ao trabalhar com o aparelho de jardinagem. Jamais levantar e transportar o apa- relho de jardinagem com o motor liga- do. Não efectuar quaisquer alterações no aparelho de jardinagem. Altera- ções inadmissíveis podem prejudicar a segurança do seu aparelho de jardi- nagem e aumentar os ruídos e as vi- brações. Controlar regularmente o cabo de co- nexão e um cabo de extensão que es- teja sendo utilizado. Não conectar um cabo danificado à rede eléctrica nem toque nele antes de separá-lo da rede OBJ_BUCH-1996-005.book Page 32 Thursday, January 14, 2016 1:02 PMPortuguês | 33 Bosch Power Tools F 016 L81 374 | (14.1.16) eléctrica. Um cabo danificado pode entrar em contacto com peças sob tensão. Proteja-se contra perigos de- vido a choque eléctrico. Puxar a ficha da tomada de corrente: – sempre que se afastar do aparelho de jardim, – antes de eliminar bloqueios, – ao controlar e limpar o aparelho de jardim ou antes de trabalhar nele, – após a colisão com um corpo estra- nho. Controlar imediatamente se o aparelho de jardim apresenta danos e, se necessário, permita que seja re- parado, – se o aparelho de jardim começar a vi- brar de forma anormal (controlar imediatamente). Conexão de rede eléctrica A tensão da fonte de corrente deve coincidir com a placa de característi- cas do aparelho. É recomendável conectar este apare- lho a uma tomada protegida com um dispositivo de corrente residual de 30 mA. Ao substituir o cabo neste aparelho, só deverá usar cabos de ligação à re- de previstos pelo fabricante, com o n° de encomenda e tipo indicado nas instruções de serviço. Jamais tocar na ficha de rede com as mãos molhadas. Não passar por cima do cabo cone- xão à rede ou do cabo de extensão, nem esmagá-lo ou esticá-lo, pois isto poderia danificá-lo. Proteger o cabo contra calor, óleo e cantos afiados. O cabo de extensão deve ter o diâme- tro indicado na instrução de serviço e deve ser protegido contra respingos de água. A conexão de encaixe não deve estar na água. Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâmi- nas afiadas. Segurança eléctrica Atenção! Antes de trabalhos de manutenção ou de limpeza, deverá desligar o aparelho de jardinagem e puxar a ficha da tomada. O mes- mo vale, se o cabo de corrente eléc- trica estiver danificado, cortado ou emaranhado. A lâmina ainda continua a girar du- rante alguns minutos após ter des- ligado o aparelho de jardinagem. Cuidado – não tocar nas lâminas de corte em rotação. Para a sua segurança, este aparelho de jardinagem tem um isolamento de pro- teção e não necessita uma ligação à ter- ra. A tensão de funcionamento é de 230 V AC, 50 Hz (para países fora da União Europeia 220 V, 240 V conforme o modelo). Só utilizar cabos de exten- são homologados. As informações po- dem ser obtidas numa oficina de servi- ço pós-venda Bosch. Só devem ser utilizados cabos de exten- são do modelo H05VV-F, H05RN-F ou IEC (60227 IEC 53, 60245 IEC 57). Se utilizar um cabo de extensão para colocar o aparelho em funcionamento, só devem ser utilizados cabos com os seguintes diâmetros de condutor: – 1,0 mm

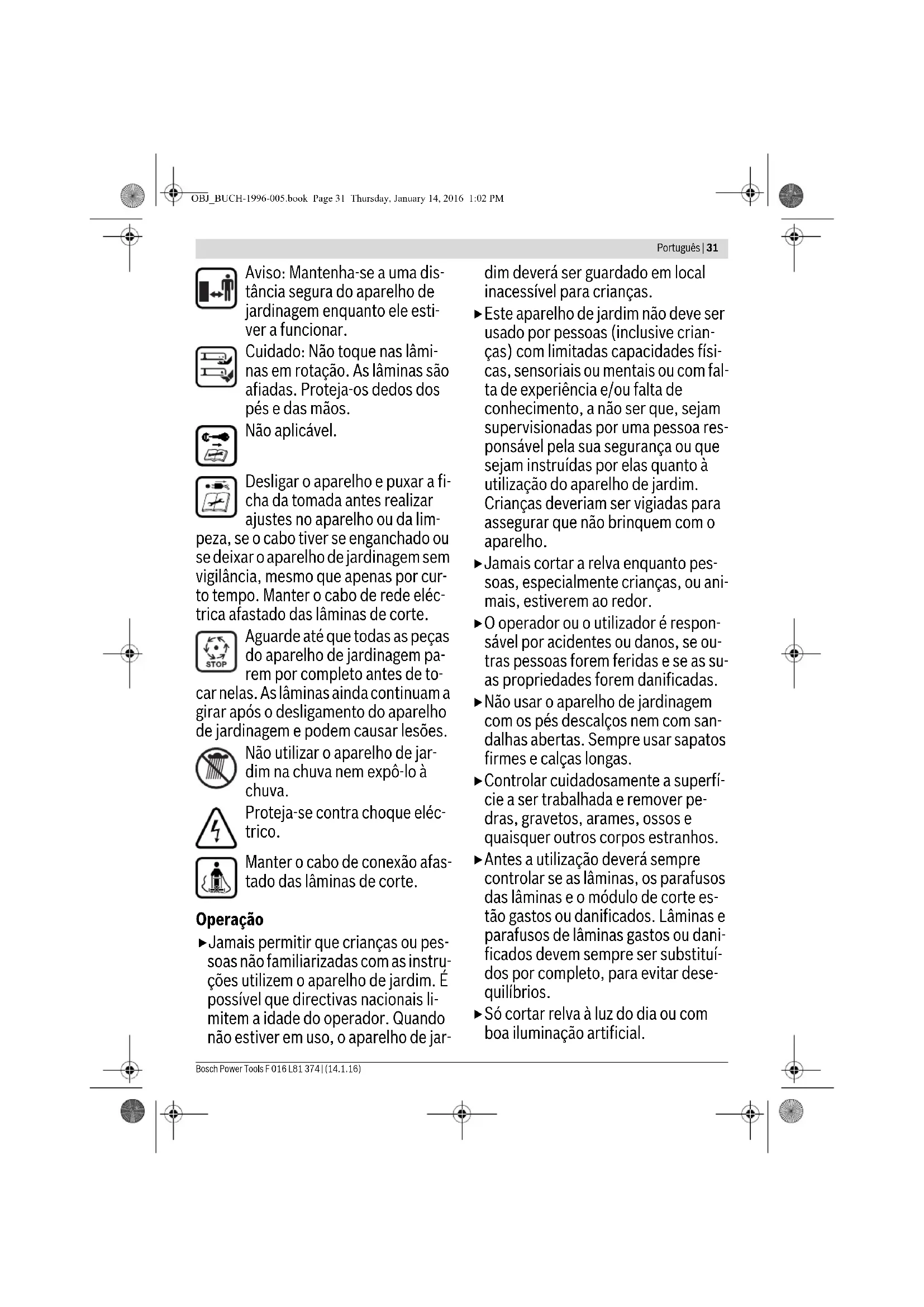

máximo comprimento de 100 m Nota: Se for utilizado um cabo de exten- são, este deve possuir um condutor de protecção – como descrito nas directi- vas de segurança – conectado através de uma ficha ao condutor de protecção do seu equipamento eléctrico. No caso de dúvidas consulte um eletricis- ta especializado ou a representação de serviço pós-venda Bosch mais próxima. CUIDADO: Cabos de extensão in- correctos podem ser perigosos. Cabos de extensão, fichas e acopla- mentos devem ser de modelos ho- mologados para a utilização em áreas exteriores. As conexões de cabos devem estar se- cas e não devem ser deitadas no chão. Para uma maior segurança, recomen- damos a utilização de um disjuntor de corrente de avaria (DCA), com uma corrente de avaria inferior a 30 mA. Es- te dispositivo de corrente residual de- veria ser controlado antes de cada fun- cionamento. Indicação para produtos, que não fo- ram vendidos na GB: ATENÇÃO: Para a sua segurança é ne- cessário que a ficha de rede do apare- lho de jardinagem esteja conectada ao cabo de extenção. O acoplamento do cabo de extensão deve ser protegido contra respingos de água, ser de borra- cha ou ter um revestimento de borra- cha. O cabo de extensão deve ser utili- zado com um protector contra esforços mecânicos. O cabo de conexão deve ser controlado em intervalos regulares quanto a sinais de danos e só deve ser utilizado se esti- ver em estado impecável. Se o cabo de ligação estiver danificado, este só deve ser reparado numa oficina de serviço autorizada Bosch. Manutenção Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas. Controlar se todas as porcas, cavi- lhas e parafusos estão firmes, para assegurar-se de que o aparelho de jardinagem trabalhe de forma impe- cável. Verificar regularmente o estado e o desgaste do cesto de recolha para a relva. Controlar o aparelho de jardinagem e, se necessário, substituir as peças gastas ou danificadas. Só utilizar as lâminas de corte previs- tas para o aparelho de jardinagem. Assegure-se de que as peças substi- tuídas sejam da Bosch. Antes do armazenamento, assegure- se de que o aparelho de jardinagem esteja limpo e livro de resíduos. Se necessário, limpe-o com uma escova macia e seca. Símbolos Os símbolos a seguir são importantes para a leitura e para a compreensão destas instruções de serviço. Os símbolos e os seus significados devem ser memorizados. A interpretação correcta dos símbolos facilita a utilização segura e aprimora- da do aparelho de jardinagem. Símbolo Significado Direcção da reacção OBJ_BUCH-1996-005.book Page 34 Thursday, January 14, 2016 1:02 PMPortuguês | 35 Bosch Power Tools F 016 L81 374 | (14.1.16) Utilização conforme as disposições O aparelho de jardinagem é destinado para cortar relva em áreas privadas. Dados técnicos Informação sobre ruídos/vibrações Declaração de conformidade Direcção do movimento Usar luvas de proteção Peso Ligar Desligar Símbolo Significado Ação permitida Ação proibida Acessórios/peças sobressalentes Símbolo Significado Corta relvas ARM 33/ARM 34/ARM 34 R/

N° do produto 3 600 HA6 1.. 3 600 HA6 2.. Potência nominal consumida W 1300 1400 Largura da lâmina cm 34 37 Altura de corte mm 20 – 70 20 –70 Volume, cesto para recolha de relva l4040 Peso conforme EPTA-Procedure 01:2014 kg 12,0 12,5 Classe de proteção /II /II Número de série veja a placa de características do aparelho de jarginagem As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países. Processos de ligação provocam uma breve redução de tensão. No caso de condições de rede desfavoráveis, o funcionamento de outros aparelhos pode ser prejudicado. Em impedâncias de rede inferiores a 0,36 Ohm não se conta com avarias. Os valores de emissão de ruído determinados de acordo com EN 60335-2-77. 3 600 ... HA6 1.. HA6 2.. O nível de ruído avaliado A, do aparelho, é tipicamente de: nível de pressão acústica nível de potência acústica incerteza K Usar protecção auricular! dB(A) dB(A)

Totais valores de oscilações a

ah (soma dos vectores de três direcções) e incerteza K averi- guada conforme EN 60335-2-77: Valor de emissão de oscilações a

<2,5 =1,5 <2,5 =1,5 3 600 ... HA6 1.. HA6 2.. Declaramos sob nossa inteira responsabilidade que o produto descrito nos “Dados técni- cos” está em conformidade com todas as disposições pertinentes das Directivas 2011/65/UE, até 19 de Abril de 2016: 2004/108/CE, a partir de 20 de Abril de 2016: 2014/30/UE, 2006/42/CE, 2000/14/CE incluindo suas alterações, e em conformidade com as seguintes normas: EN 60335-1, EN 60335-2-77, EN 50581. 2000/14/CE: Nível de potência acústica garantido: Processo de avaliacao da conformidade de acordo com o anexo VI. dB(A) 96 96 OBJ_BUCH-1996-005.book Page 35 Thursday, January 14, 2016 1:02 PM36 | Português F 016 L81 374 | (14.1.16) Bosch Power Tools Categoria de produto: 32 Entidade mencionada: SRL, Sudbury, England, Nr. 1088 Processo técnico (2006/42/CE, 2000/14/CE) em: Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montagem de funcionamento Busca de erros Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Meta de ação Figura Página Volume de fornecimento

Adicionar o cesto de recolha da relva Montar/retirar o cesto de recolha da relva 4 204 Ajustar a altura de corte

Indicações de trabalho

Manutenção da lâmina
