BRUGSANVISNING ARM 3400 BOSCH

OBJ_BUCH-1996-005.book Page 49 Thursday, January 14, 2016 1:02 PM50 | Nederlands F 016 L81 374 | (14.1.16) Bosch Power Tools Storingen opsporen Klantenservice en gebruiksadviezen www.bosch-garden.com Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het tuingereedschap. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België Tel.: (02) 588 0589 Fax: (02) 588 0595 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Tuingereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecy- cled. Gooi tuingereedschappen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2012/19/EU betreffende oude elektrische en elektroni- sche apparaten en de omzetting van de richt- lijn in nationaal recht moeten niet meer bruik- bare elektrische en elektronische apparaten worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Wijzigingen voorbehouden. STOP Symptomen Mogelijke oorzaak Oplossing Motor start niet Netspanning ontbreekt Controleren en inschakelen Stopcontact defect Gebruik een ander stopcontact Verlengkabel beschadigd Kabel controleren en vervangen, indien be- schadigd Zekering doorgeslagen Zekering vervangen Gras te lang Grotere maaihoogte instellen en tuingereed- schap kantelen om de startbelasting te vermin- deren Motorbeveiliging aangesproken Laat de motor afkoelen en stel een grotere maaihoogte in Tuingereedschap loopt met on- derbrekingen Verlengkabel beschadigd Kabel controleren en vervangen, indien be- schadigd Interne bekabeling van tuingereedschap de- fect Neem contact op met klantenservice Motorbeveiliging aangesproken Laat de motor afkoelen en stel een grotere maaihoogte in Tuingereedschap maait onre- gelmatig en/of Motor loopt moeilijk Maaihoogte te laag Grotere maaihoogte instellen Messen bot Mes vervangen Verstopping mogelijk Onderzijde van het tuingereedschap controle- ren en indien nodig vrij maken (draag altijd tuinhandschoenen) Mes omgekeerd gemonteerd Mes goed monteren Na het inschakelen van het tuingereedschap draait het mes niet Mes wordt gehinderd door gras Tuingereedschap uitschakelen Verstopping verwijderen (draag altijd tuin- handschoenen) Moer of schroef van mes los Draai de moer of de schroef van het mes vast (17 Nm) Sterke trillingen of geluiden Moer of schroef van mes los Draai de moer of de schroef van het mes vast (17 Nm) Mes beschadigd Mes vervangen OBJ_BUCH-1996-005.book Page 50 Thursday, January 14, 2016 1:02 PMDansk | 51 Bosch Power Tools F 016 L81 374 | (14.1.16) Dansk Sikkerhedsinstrukser Pas på! Læs efterfølgende instrukser omhyggeligt. Gør dig fortrolig med ha- veværktøjets betjeningsanordninger og korrekte anvendelse. Opbevar be- tjeningsvejledningen til senere brug. Forklaring af symboler på haveværk- tøjet Generel sikkerhedsadvarsel. Læs brugsanvisningen. Pas på udkastede eller flyvende genstande, der kan kvæste til- skuere. Advarsel: Hold god afstand til haveværktøjet, når det arbejder. Vær forsigtig: Berør ikke de ro- terende knive. Knivene er skar- pe. Pas på tæerne og fingrene - de kan blive skåret af. Gælder ikke. Sluk for haveværktøjet og træk stikket ud af stikdåsen, før værktøjet indstilles eller rengø- res, hvis ledningen er sammenfiltret el- ler før haveværktøjet forlades uden op- syn i længere tid. Hold elledningen borte fra skæreknivene. Vent til alle haveværktøjets dele er standset helt, før de berøres. Knivene fortsætter med at rote- re, efter at der er blevet slukket for ha- veværktøjet. En roterende kniv kan for- årsage kvæstelser. Brug ikke haveværktøjet, når det regner, og udsæt ikke værk- tøjet for regn. Beskyt dig selv mod elektrisk stød. Hold tilslutningskablet borte fra skæreknivene. Betjening Lad aldrig børn eller personer, der ik- ke har gennemlæst denne betjenings- vejledning, anvende haveværktøjet. Lokale regler kan bestemme alderen på den person, som må betjene have- værktøjet. Haveværktøjet skal opbe- vares utilgængeligt for børn, når det ikke er i brug. Dette haveværktøj er ikke egnet til at blive brugt af personer (inkl. børn) med begrænsede fysiske, sensoriske eller psykiske evner eller manglende erfaring og/eller manglende viden, medmindre de overvåges af en sik- kerhedsansvarlig person eller modta- ger instruktioner fra denne person om, hvordan haveværktøjet skal håndteres. Bør skal overvåges for at sikre, at de ikke leger med haveværktøjet. Slå aldrig græs, mens der er nogen, især børn eller kæledyr, i nærheden. Brugeren er ansvarlig for ulykker og skader, der sker på andre mennesker eller deres ejendom. Betjen ikke haveværktøjet med bare fødder eller åbne sandaler. Bær altid fastsiddende fodtøj og lange bukser. OBJ_BUCH-1996-005.book Page 51 Thursday, January 14, 2016 1:02 PM52 | Dansk F 016 L81 374 | (14.1.16) Bosch Power Tools Undersøg det område, der skal bear- bejdes, og fjern sten, pinde, ståltråd, kødben og andre fremmedlegemer. Kontrollér altid inden brug, at knive- ne, knivboltene og klippeenheden ik- ke er slidte eller beskadigede. Udskift altid slidte eller beskadigede knive samt knivbolte sammen for at undgå ubalance. Slå kun græs i dagslys eller i god kun- stig belysning. Arbejd ikke med græsslåmaskinen, hvis det er dårligt vejr, især ikke hvis der er tegn på uvejr. Haveværktøjet må helst ikke anven- des i vådt græs. Gå altid – løb aldrig. Brug aldrig haveværktøjet med de- fekte beskyttelsesanordninger, af- dækninger eller uden sikkerhedsud- styr som f.eks. udkastningsskærm og/eller græsboks. Brug høreværn. Det kan være farligt at arbejde på skråninger: – Slå aldrig græs på alt for stejle skrå- ninger. – Man skal altid passe på ikke at miste fodfæstet på skråninger eller vådt græs. – Slå altid græs på tværs af skråninger – aldrig op og ned. – Vær altid meget forsigtig, når du ven- der. Vær altid meget forsigtig, når have- værktøjet kører tilbage eller trækkes. Skub altid haveværktøjet frem under græsslåningen og træk det aldrig hen mod kroppen. Knivene skal stå stille, når haveværk- tøjet vippes til transport, når der kø- res hen over andre overflader end græs og ved transport af haveværktø- jet til og fra det område, hvor plænen skal slås. Vip ikke haveværktøjet ved start eller når motoren startes, medmindre det- te er nødvendigt for at starte det i højt græs. I dette tilfælde hæves den side af haveværktøjet, som vender bort fra brugeren, ved at trykke håndgre- bet ned. Haveværktøjet må ikke hæ- ves mere end nødvendigt. Sørg for, at begge hænder er på grebet, når have- værktøjet sænkes ned igen. Tænd for haveværktøjet som beskre- vet i betjeningsvejledningen og sørg for, at dine fødder er tilstrækkeligt langt væk fra roterende dele. Anbring ikke hænder eller fødder i nær- heden af eller under roterende dele. Hold afstand til udkastningszonen, når haveværktøjet kører. Løft eller bær aldrig haveværktøjet, når motoren kører. Udør ikke ændringer på haveværk- tøjet. Ikke tilladte ændringer kan for- ringe dit haveværktøjs sikkerhed og føre til mere støj og større vibratio- ner. Kontroller tilslutningsledningen og en anvendt forlængerledning med regel- mæssige mellemrum. Tilslut ikke en beskadiget ledning til strømnettet el- ler berør den ikke, før du har afbrudt den fra strømnettet. Er ledningen be- skadiget, kan spændingsførende dele berøres. Beskyt dig selv mod farer fra elektrisk stød. OBJ_BUCH-1996-005.book Page 52 Thursday, January 14, 2016 1:02 PMDansk | 53 Bosch Power Tools F 016 L81 374 | (14.1.16) Man skal altid tage stikket ud af stik- kontakten: – før du fjerner dig fra haveværktøjet, – inden man fjerner en blokering, – før du kontrollerer, rengør eller arbej- der på haveværktøjet, – efter at man har ramt et fremmedle- geme. Kontroller straks haveværktø- jet for beskadigelser og få det repare- ret, hvis det er nødvendigt, – hvis haveværktøjet begynder at vi- brere unormalt meget (kontrollér om- gående). Strømtilslutning Strømkildens spænding skal stemme overens med angivelserne på maski- nens typeskilt. Det anbefales, at denne maskine kun tilsluttes til en stikdåse, der er sikret med en afbrydelsesstrøm på 30 mA. Skal ledningen udskiftes, må man kun benytte den af fabrikanten fastlagte nettilslutningsledning (bestil.nr. und type, se betjeningsvejledning). Tag aldrig fat omkring netstikket med våde hænder. Kør ikke hen over ledningen eller for- længerledningen, mas dem ikke og træk ikke i dem, da de kan blive be- skadiget. Beskyt ledningen mod var- me, olie og skarpe kanter. Forlængerledningen skal være stænkvandsbeskyttet og have det tværsnit, der er angivet i betjenings- vejledningen. Stikforbindelsen må ik- ke ligge i vand. Brug altid havehandsker, hvis du håndterer eller arbejder i nærheden af skarpe knive. Elektrisk sikkerhed Pas på! Sluk for haveværktøjet og træk stikket ud, før vedligeholdel- ses- eller rengøringsarbejdet star- tes. Gør det samme, hvis ellednin- gen er beskadiget, hvis der er blevet skåret i den eller hvis den har viklet sig sammen. Når haveværktøjet slukkes, rote- rer knivene sig i endnu et par se- kunder. Pas på –berør ikke den roterende skærekniv. Dit haveværktøj er for din egen sikker- heds skyld beskyttelsesisoleret og har ikke brug for nogen jordforbindelse. Driftsspændingen er 230 V AC, 50 Hz (for ikke-EU-lande 220 V, 240 V af- hængigt af modellen). Brug kun god- kendte forlængerledninger. Nærmere oplysninger fås ved henvendelse til din nærmeste autoriserede forhandler. De benyttede forlængerledninger skal være af typen H05VV-F, H05RN-F eller IEC (60227 IEC 53, 60245 IEC 57). Er der brug for en forlængerledning, må der kun bruges ledninger med følgende ledertværsnit: – 1,0 mm

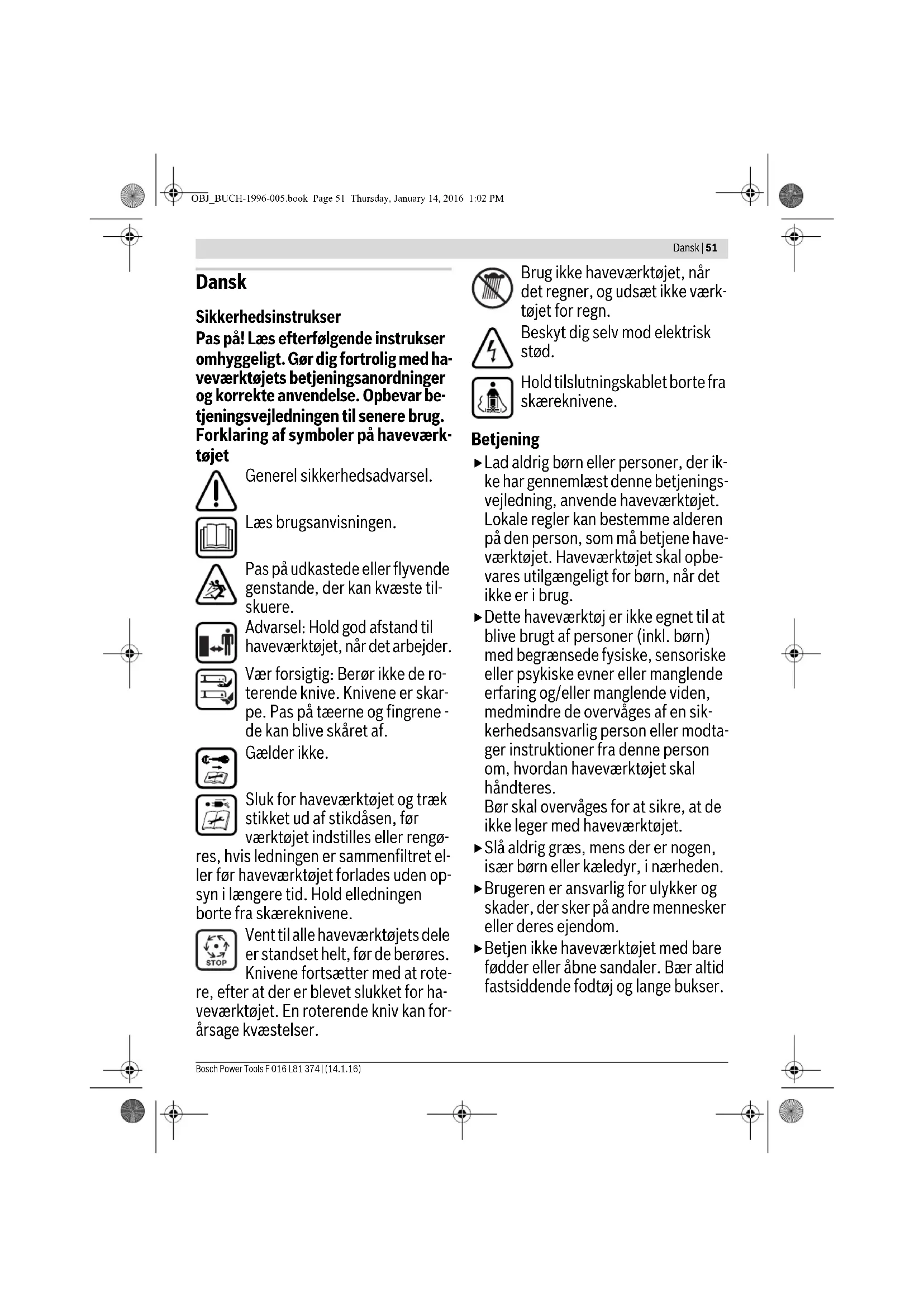

: max. længde 40 m – 1,5 mm

: max. længde 60 m – 2,5 mm

: max. længde 100 m Henvisning: Hvis der benyttes en for- længerledning, skal denne – som be- skrevet under sikkerhedsforskrifterne – være forsynet med en jordledning, der skal være forbundet med jordled- ningen til det elektriske anlæg via stik- ket. OBJ_BUCH-1996-005.book Page 53 Thursday, January 14, 2016 1:02 PM54 | Dansk F 016 L81 374 | (14.1.16) Bosch Power Tools Hvis du er i tvivl: Kontakt en uddannet elektriker eller henvend dig til det nær- meste Bosch serviceværksted. VÆR FORSIGTIG: Ikke forskrifts- mæssige forlængerledninger kan være farlige. Forlængerledning, stik og kobling skal være vandtæt- te og de skal være godkendt til udendørs brug. Kabelforbindelser skal være tørre og må ikke ligge på jorden. Det anbefales, at man for ekstra elek- trisk sikkerhed anvender et fejlstrøms- relæ med en afbrydelsesstrøm på ikke over 30 mA. Dette fejlstrømsrelæ skal altid kontrolles, før haveværktøjet an- vendes. Tips vedr. produkter, der ikke sælges i GB: PAS PÅ: For din sikkerheds skyld er det nødvendigt, at stikket på haveværktø- jet forbindes med forlængerledningen. Koblingen på forlængerledningen skal være beskyttet mod stænkvand, være fremstillet af gummi eller være over- trukket med gummi. Forlængerlednin- gen skal benyttes med en trækaflast- ning. Tilslutningsledningen skal kontrolleres for beskadigelser med regelmæssige mellemrum og må kun benyttes, når den er i fejlfri tilstand. En beskadiget ledning må kun repare- res på et autoriseret Bosch værksted. Vedligeholdelse Brug altid havehandsker, hvis du håndterer eller arbejder i nærhe- den af skarpe knive. Kontroller, at alle møtrikker, bolte og skruer sidder rigtigt, så haveværktø- jets arbejdstilstand er sikret. Kontrollér græsboksens tilstand og slidniveau med regelmæssige mel- lemrum. Kontroller haveværktøjet og erstat for en sikkerheds skyld slidte eller be- skadigede dele. Brug udelukkende de specielle knive til haveværktøjet. Sørg for kun at montere reservedele, der er godkendt af Bosch. Sikr før opbevaringen, at haveværk- tøjet er rent og fri for rester. Rengør det med en blød, tør børste efter be- hov. Symboler De efterfølgende symboler er af betydning for at kunne læse og forstå brugsanvisningen. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af haveværktøjet. Beregnet anvendelse Haveværktøjet er beregnet til græsslåning i private haver. Symbol Betydning Reaktionsretning Bevægelsesretning Brug beskyttelseshandsker Vægt Start Stop Tilladt handling Forbudt handling Tilbehør/reservedele OBJ_BUCH-1996-005.book Page 54 Thursday, January 14, 2016 1:02 PMDansk | 55 Bosch Power Tools F 016 L81 374 | (14.1.16) Tekniske data Støj-/vibrationsinformation Overensstemmelseserklæring Produktkategori: 32 Bemyndiget kontrolorgan: SRL, Sudbury, England, Nr. 1088 Teknisk dossier (2006/42/EF, 2000/14/EF) ved: Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montering og drift Plæneklipper ARM 33/ARM 34/ARM 34 R/

Typenummer 3 600 HA6 1.. 3 600 HA6 2.. Nominel optagen effekt W 1300 1400 Knivbredde cm 34 37 Slåhøjde mm 20 – 70 20 –70 Volumen, græsboks l4040 Vægt svarer til EPTA-Procedure 01:2014 kg 12,0 12,5 Beskyttelsesklasse /II /II Serienummer se typeskilt på haveværktøjet Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser. Indkoblingsstrømstødet kan forårsage kortfristede spændingsfald. Under ugunstige netbetingelser i tyndtbefolket område kan andre apparater blive påvirket heraf. Hvis strømtilførslens systemimpedans er mindre end 0,36 Ohm, er det usandsynligt, at der opstår ulemper. Støjemissionsværdier bestemt iht. EN 60335-2-77. 3 600 ... HA6 1.. HA6 2.. Maskinens A-vurderede støjniveau er typisk: Lydtryksniveau Lydeffektniveau Usikkerhed K Brug høreværn! dB(A) dB(A)

Samlede vibrationsværdier a

(vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 60335-2-77: Svingningsemissionsværdi a

Montering af hjulene

Montering af bøjlegrebene

Græsboks føjes sammen Græsboks sættes i/tages af

Vedligeholdelse af kniv
