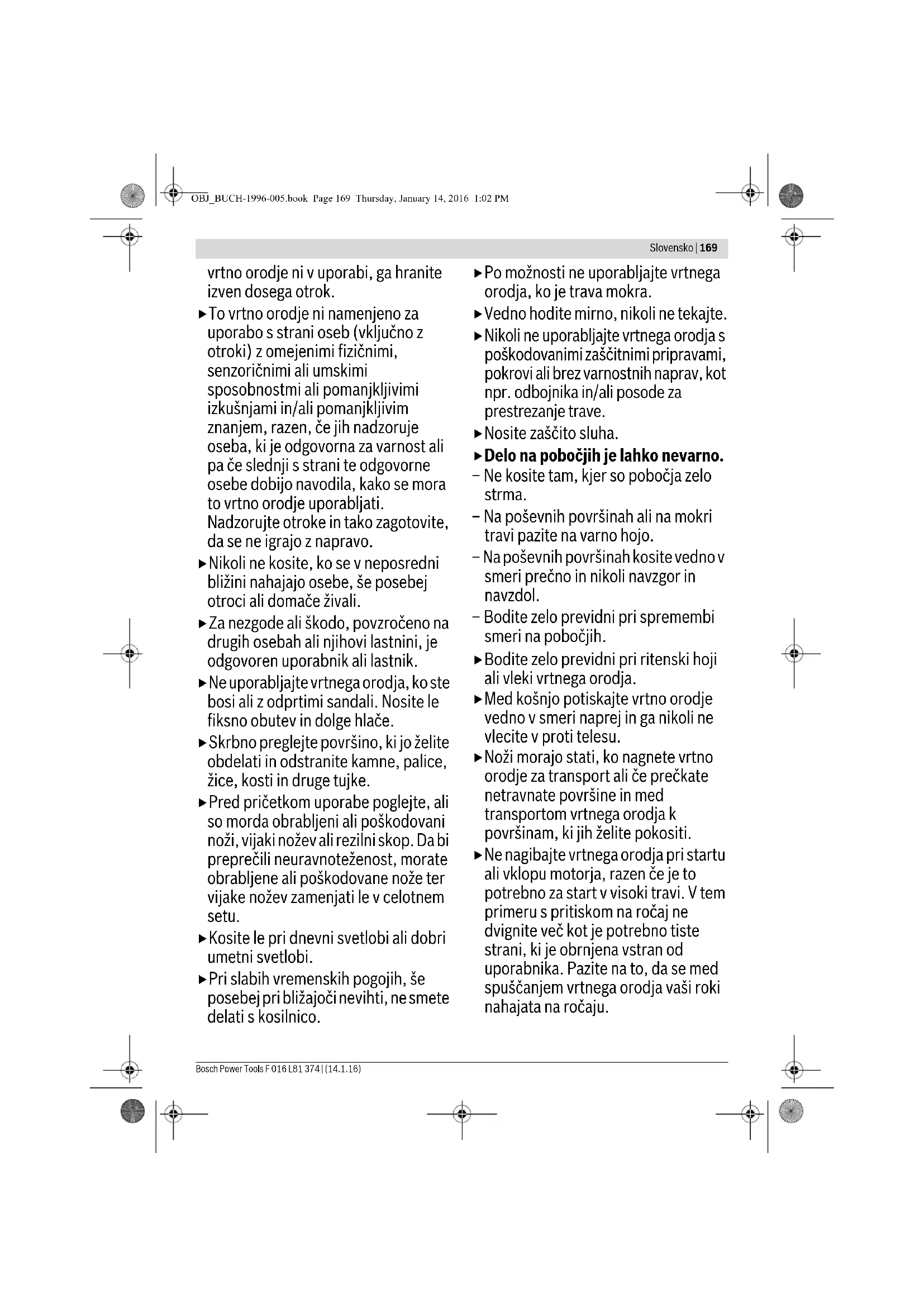

NAVODILA ZA UPORABO ARM 3400 BOSCH

Cilj rukovanja Slika Strana STOP Simptomi Mogući uzroci Pomoć Motor ne kreće Nema mrežnog napona Prokontrolisati i uključiti Neispravna mrežna utičnica Koristite drugu utičnicu Oštećen produžni kabl Ispitajte i zamenite kabl ako je oštećen Osigurač je izbio Promeniti osigurač Previsoka trava Podesiti veću visinu presecanja i baštenski uredjaj iskrenuti, da bi redukovali početno opterećenje Motorna zaštita je reagovala Motor ostaviti da se ohladi i podesiti veću visinu košenja Baštenski uredjaj radi sa prekidima Oštećen produžni kabl Ispitajte i zamenite kabl ako je oštećen Interni kablovi baštenskog uredjaja su u kvaru Potražiti ovlašćeni servis Motorna zaštita je reagovala Motor ostaviti da se ohladi i podesiti veću visinu košenja Baštenski uredjaj ostavlja iza neurednu sliku sečenja I/ili Motor radi teško Visina košenja je preniska Podesiti veću visinu košenja Nož je tup Promena noža Moguće je začepljenje Ispitajte donju stranu baštenskog uredjaja i u datom slučaju je oslobodite (uvek nosite zaštitne rukavice za rad u bašti) Nož je okolo pogrešno montiran Nož montirati okolo ispravno Posle uključivanja baštenskog uredjaja ne okreće se nož Nožu smeta trava Isključiti baštenski uredjaj Otkloniti začepljenje (uvek nosite zaštitne rukavice za rad u bašti) Odpušteni navrtka/zavrtanj noža Steći navrtku/zavrtanj noža (17 Nm) Jake vibracije/šumovi Odpušteni navrtka/zavrtanj noža Steći navrtku/zavrtanj noža (17 Nm) Nož je oštećen Promena noža OBJ_BUCH-1996-005.book Page 167 Thursday, January 14, 2016 1:02 PM168 | Slovensko F 016 L81 374 | (14.1.16) Bosch Power Tools Keller d.o.o. Ljubomira Nikolica 29 18000 Nis Tel./Fax: (018) 274030 Tel./Fax: (018) 531798 Web: www.keller-nis.com E-Mail: office@keller-nis.com Uklanjanje djubreta Baštenski uredjaji, pribor i pakovanja treba da se odvoze nekojh regeneraciji koja odgovara zaštiti čovekove okoline. Ne bacajte baštenski uredjaj u kućno djubre! Samo za EU-zemlje: Prema evropskoj smernici 2012/19/EU o starim električnim i elektronskim uredjajima i njijhovom pretvaranju u nacionalno dobro ne moraju više neupotrebljivi električni i elektronski uredjaji da se odvojeno sakupljaju i odvoze reciklaži koja odgovara zaštiti čovekove sredine. Zadržavamo pravo na promene. Slovensko Varnostna navodila Pozor! Skrbno si preberite naslednja navodila. Seznanite se z upravljalnimi elementi in s pravilno uporabo vrtnega orodja. Prosimo, da to navodilo za obratovanje varno shranite za kasnejšo uporabo. Razlaga simbolov na vrtnem orodju Splošno opozorilo na nevarnost. Preberite si to navodilo za obratovanje. Pazite, da predmeti, ki bi odleteli od škarij, ne bodo poškodovali oseb, ki stojijo v bližini. Opozorilo: Ko vrtno orodje obratuje, držite varno razdaljo do slednjega. Pozor: Previdno – ne dotikajte se rotirajočih nožev. Nožje so ostri. Pazite na to, da ne boste izgubili prste na nogah in rokah. Ne ustreza. Preden želite opraviti nastavitve na stroju ali pa ga občistiti ali če se je zamotal kabel oziroma, če morate vrtno orodje za kratek čas pustiti brez nadozora, morate izklopiti vrtno orodje in potegniti omrežni vtič iz vtičnice. Poskrbite za to, da bo električni kabel oddaljen od rezalnih nožev. Počakajte na to, da se vsi deli vrtnega orodja popolnoma ustavijo, preden se je dotaknete. Noži po izklopu vrtnega orodja nadaljujejo z rotiranjem in lahko povzročijo poškodbe. Vrtnega orodja ne uporabljajte, ko dežuje in ga ne izpostavljajte dežju. Zaščitite se pred električnim udarom. Poskrbite za to, da bo priključni kabel oddaljen od rezalnih nožev. Uporaba Nikoli ne dovolite otrokom ali osebam, ki niso seznanjene s temi navodili, da bi uporabljale to vrtno orodje. Nacionalni predpisi morebiti omejujejo starost uporabnika. Kadar OBJ_BUCH-1996-005.book Page 168 Thursday, January 14, 2016 1:02 PMSlovensko | 169 Bosch Power Tools F 016 L81 374 | (14.1.16) vrtno orodje ni v uporabi, ga hranite izven dosega otrok. To vrtno orodje ni namenjeno za uporabo s strani oseb (vključno z otroki) z omejenimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem, razen, če jih nadzoruje oseba, ki je odgovorna za varnost ali pa če slednji s strani te odgovorne osebe dobijo navodila, kako se mora to vrtno orodje uporabljati. Nadzorujte otroke in tako zagotovite, da se ne igrajo z napravo. Nikoli ne kosite, ko se v neposredni bližini nahajajo osebe, še posebej otroci ali domače živali. Za nezgode ali škodo, povzročeno na drugih osebah ali njihovi lastnini, je odgovoren uporabnik ali lastnik. Ne uporabljajte vrtnega orodja, ko ste bosi ali z odprtimi sandali. Nosite le fiksno obutev in dolge hlače. Skrbno preglejte površino, ki jo želite obdelati in odstranite kamne, palice, žice, kosti in druge tujke. Pred pričetkom uporabe poglejte, ali so morda obrabljeni ali poškodovani noži, vijaki nožev ali rezilni skop. Da bi preprečili neuravnoteženost, morate obrabljene ali poškodovane nože ter vijake nožev zamenjati le v celotnem setu. Kosite le pri dnevni svetlobi ali dobri umetni svetlobi. Pri slabih vremenskih pogojih, še posebej pri bližajoči nevihti, ne smete delati s kosilnico. Po možnosti ne uporabljajte vrtnega orodja, ko je trava mokra. Vedno hodite mirno, nikoli ne tekajte. Nikoli ne uporabljajte vrtnega orodja s poškodovanimi zaščitnimi pripravami, pokrovi ali brez varnostnih naprav, kot npr. odbojnika in/ali posode za prestrezanje trave. Nosite zaščito sluha. Delo na pobočjih je lahko nevarno. – Ne kosite tam, kjer so pobočja zelo strma. – Na poševnih površinah ali na mokri travi pazite na varno hojo. – Na poševnih površinah kosite vedno v smeri prečno in nikoli navzgor in navzdol. – Bodite zelo previdni pri spremembi smeri na pobočjih. Bodite zelo previdni pri ritenski hoji ali vleki vrtnega orodja. Med košnjo potiskajte vrtno orodje vedno v smeri naprej in ga nikoli ne vlecite v proti telesu. Noži morajo stati, ko nagnete vrtno orodje za transport ali če prečkate netravnate površine in med transportom vrtnega orodja k površinam, ki jih želite pokositi. Ne nagibajte vrtnega orodja pri startu ali vklopu motorja, razen če je to potrebno za start v visoki travi. V tem primeru s pritiskom na ročaj ne dvignite več kot je potrebno tiste strani, ki je obrnjena vstran od uporabnika. Pazite na to, da se med spuščanjem vrtnega orodja vaši roki nahajata na ročaju. OBJ_BUCH-1996-005.book Page 169 Thursday, January 14, 2016 1:02 PM170 | Slovensko F 016 L81 374 | (14.1.16) Bosch Power Tools Vklopite vrtno orodje, kot je opisano v navodilu za obratovanje in pazite na to, da se bodo vaše noge nahajale dovolj daleč stran od rotirajočih se delov. Poskrbite za to, da se roki in nogi ne nahajata v bližini ali pod rotirajočimi deli. Pri delu z vrtnim orodjem se ne približujte se področju izmeta. Nikoli ne vzdigujte oz. ne nosite vrtnega orodja z vklopljenim motorjem. Na noben način ne spreminjajte vrtnega orodja. Nedovoljene spremembe lahko negativno vplivajo na varnost vašega vrtnega orodja in povzročijo povečanje hrupa in vibracije. Priključni kabel in uporabljen podaljšek morate redno preverjati. Poškodovanega kabla ne smete priključiti na elektrnično omrežje ali se ga dotakniti, preden ga niste ločili z omrežja. Pri poškodovanem kablu se lahko zgodi, da se pride v stik z deli, ki so pod napetostjo. Zaščitite se pred nevarnostmi zaradi električnega udara. Potegnite omrežni vtič iz vtičnice v naslednjih primerih: – vedno, ko se oddaljite od vrtnega orodja, – pred odstranitvijo blokad, – med kontrolo ali čiščenjem vrtnega orodja oz. ko neposredno delate na stroju, – po koliziji s tujkom. Preverite vrtno orodje glede na poškodbe in če je potrebno, morate poskrbeti za popravilo v primeru, – če vrtno orodje prične nenavadno vibrirati (takojšnja kontrola). Električni priključek Napetost električnega vira mora ustrezati podatkom, ki so navedeni na tipski ploščici naprave. Priporočamo, da to napravo priključite le na vtičnico, ki je zavarovana s tokovno zaščitnim stikalom 30 mA (FI-stikalo). Pri zamenjavi kabla na napravi uporabite le omrežne priključne kable, ki jih je predvidel proizvajalec – številka naročila in tip glejte v navodilu za uporabo. Omrežnega vtiča se nikoli ne dotaknite z mokrimi rokami. Ne smete peljati preko omrežnega priključka, ne smete ga stiskati ali vlačiti za njega, saj bi ga lahko poškodovali. Zaščitite kabel pred vročino, oljem in ostrimi robovi. Prerez podaljševalnega kabla mora ustrezati meram, ki so navedeni v navodilu za uporabo ter mora biti zaščiten pred škropljenjem. Vtična povezava ne sme ležati v vodi. Vselej nosite vrtne rokavice, ko rokujete z ostrimi noži ali delate na področju ostrih nožev. Električna varnost Pozor! Pred opravili vzdrževanja ali čiščenja izklopite vrtno orodje in izvlecite omrežni vtič. Enako storite v primeru, ko je omrežni kabel poškodovan, narezan ali zamotan. OBJ_BUCH-1996-005.book Page 170 Thursday, January 14, 2016 1:02 PMSlovensko | 171 Bosch Power Tools F 016 L81 374 | (14.1.16) Po izključitvi vrtnega orodja se vrtijo noži še nekaj sekund naprej. Bodite previdni – ne dotikajte se vrtečega noža. Vaše vrtno orodje je v varnostne namene zaščitno izolirano in ne potrebuje ozemljitve. Omrežna napetost znaša 230 V AC, 50 Hz (za nečlanice EU 220 V, 240 V glede na izvedbo). Uporabite le odobrene podaljševalne kable. Informacije dobite pri pooblaščenem servisu. Uporabljati se smejo samo podaljški vrste H05VV-F, H05RN-F ali IEC (60227 IEC 53, 60245 IEC 57). Če pri uporabi stroja uporabljate podaljšek, smete vzeti le kabel z naslednjimi prerezi prevodnikov: – 1,0 mm

: maksimalna dolžina 40 m – 1,5 mm

: maksimalna dolžina 60 m – 2,5 mm

: maksimalna dolžina 100 m Opozorilo: Če uporabite podaljševalni kabel, mora slednji v skladu z varnostnimi navodili imeti zaščitni vodnik, ki je s vtičem povezan z zaščitnim vodnikom vaše električne naprave. V primeru dvoma vprašajte kvalificiranega električarja ali najbližje zastopstvo servisa Bosch. POZOR: Nepravilno izvedeni podaljševalni kabli so lahko nevarni. Podaljševalni kabli, vtiči in mesta priključka morajo biti izvedeni vodotesno in dovoljeni za zunanjo uporabo. Priključna mesta kablov morajo biti suha in ne smejo ležati na tleh. Za povečanje varnosti vam priporočamo, da uporabite FI-stikalo (RCD) z okvarnim tokom maks. 30 mA. To FI-stikalo morate pred vsako uporabo preveriti. Opozorilo za izdelke, ki se ne prodajajo v Veliki Britaniji: POZOR: Za vašo varnost je potrebno, da se vtič na vrtnem orodju poveže s podaljševalnim kablom. Priključno mesto podaljševalnega kabla se mora zaščititi proti škropljenjem. Slednje mora biti iz gume ali biti prevlečeno z gumo. Podaljševalni kabel se mora uporabljati z razbremenitvijo natega. Priključni vodnik morate redno pregledovati glede na znake poškodb in ga smete uporabljati le v brezhibnem stanju. Če je priključni vodnik poškodovan, ga sme popraviti le pooblaščena servisna delavnica Bosch. Vzdrževanje Vselej nosite vrtne rokavice, ko rokujete z ostrimi noži ali delate na področju ostrih nožev. Prepričajte se, da bodo vse matice, vsi sorniki in vijaki varno pritrjeni, le tako boste zagotovili varno delovno stanje vrtnega orodja. Redno preverjajte stanje in obrabljenost posode za prestrezanje trave. Preverite vrtno orodje in zaradi varnosti nadomestite obrabljene ali poškodovane dele. Uporabljajte le tiste rezalne nože, ki so predvideni za to vrtno orodje. OBJ_BUCH-1996-005.book Page 171 Thursday, January 14, 2016 1:02 PM172 | Slovensko F 016 L81 374 | (14.1.16) Bosch Power Tools Poskrbite, da bodo vsi deli, ki jih boste zamenjali, izdelani v tovarni Bosch. Pred skladiščenjem poskrbite za to, da bo vrtno orodje očiščeno in brez ostankov. Po potrebi odstranite nečistoče z mehko in suho krtačo. Simboli Naslednji simboli so pomembni za branje in razumevanje navodila za obratovanje. Zapomnite si simbole in njihov pomen. Pravilna interpretacija simbolov vam pomaga, da vrtno orodje lahko bolje in varneje uporabljate. Uporaba v skladu z namenom Električno orodje je nenjeno za košnjo trate v privatne namene. Tehnični podatki Podatki o hrupu/vibracijah Simbol Pomen Smer reakcije Smer premikanja Nosite zaščitne rokavice Teža Vklop Izklop Dovoljeno dejanje Prepovedano dejanje Pribor/nadomestni deli Simbol Pomen Kosilnica ARM 33/ARM 34/ARM 34 R/

Številka artikla 3 600 HA6 1.. 3 600 HA6 2.. Nazivna odjemna moč W 1300 1400 Širina noža cm 34 37 Višina reza mm 20 – 70 20 –70 Volumen, prestrezna posoda za travo l4040 Teža po EPTA-Procedure 01:2014 kg 12,0 12,5 Zaščitni razred /II /II Serijska številka glejte tipsko tablico na vrtnem orodju Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo. Vklopi električnega orodja imajo za posledico kratkotrajne padce napetosti. Pri neugodnih pogojih v omrežju se lahko pojavijo motnje v delovanju drugih naprav. Pri omrežnih impendancah, ki znašajo manj kot 0,36 Ohm, motenj ni pričakovati. Merilne vrednosti hrupa izračunane v skladu z EN 60335-2-77. 3 600 ... HA6 1.. HA6 2.. Z A-ocenjeni nivo hrupa naprave znaša običajno: Nivo hrupa Moč hrupa Negotovost K Nosite zaščito sluha! dB(A) dB(A)

Skupne vrednosti vibracij a

(vektorska vsota treh smeri) in negotovost K se izračunajo v skladu z EN 60335-2-77: Emisijska vrednost vibracij a

Montaža prestrezne posode za travo Namestitev/odstranitev prestrezne posode za travo 4 204 Nastavitev višine reza
