KASUTUSJUHEND ARM 3400 BOSCH

STOP Simptomi Mogući uzroci Pomoć Motor ne radi Nema mrežnog napona Provjeriti i uključiti Neispravna mrežna utičnica Koristiti drugu utičnicu Produžni kabel je oštećen Kontrolirati priključni kabel i zamijeniti ga ako je oštećen Osigurač je reagirao Zamijeniti osigurač Previsoka trava Da bi se smanjilo početno opterećenje, treba namjestiti veću visinu rezanja i nagnuti vrtni uređaj Reagirala je zaštita motora Ostaviti motor da se ohladi i namjestiti veću visinu rezanja OBJ_BUCH-1996-005.book Page 179 Thursday, January 14, 2016 1:02 PM180 | Eesti F 016 L81 374 | (14.1.16) Bosch Power Tools Servisiranje i savjetovanje o primjeni www.bosch-garden.com Kod svih upita i naručivanja rezervnih dijelova molimo neizostavno navedite 10-znamenkasti kataloški broj sa tipske pločice vrtnog uređaja. Hrvatski Robert Bosch d.o.o Kneza Branimira 22 10040 Zagreb Tel.: (01) 2958051 Fax: (01) 2958050 Zbrinjavanje Vrtne uređaje, pribor i ambalažu treba dostaviti na ekološki prihvatljivo recikliranje. Vrtne uređaje ne bacajte u kućni otpad! Samo za zemlje EU: Prema Europskim smjernicama 2012/19/EU za električne i elektroničke stare uređaje, neuporabivi električni i elektronički uređaji moraju se odvojeno sakupljati i dovoditi na ekološki prihvatljivo recikliranje. Zadržavamo pravo na promjene. Eesti Ohutusnõuded Tähelepanu! Lugege järgmised juhised tähelepanelikult läbi. Tutvuge aiatööriista käsitsuselementide ja nõuetekohase kasutamisega. Hoidke kasutusjuhend hilisemaks kasutamiseks hoolikalt alles. Aiatööriistal olevate sümbolite selgitus Üldine oht. Lugege läbi kasutusjuhend. Veenduge, et eemalepaiskuvad võõrkehad ei vigasta läheduses viibivaid inimesi. Hoiatus: Viibige töötavast aiatööriistast ohutus kauguses. Ettevaatust: Ärge puudutage pöörlevaid lõiketerasid. Lõiketerad on teravad. Olge Vrtni uređaj radi sa prekidima Produžni kabel je oštećen Kontrolirati priključni kabel i zamijeniti ga ako je oštećen Neispravno unutarnje ožičenje vrtnog uređaja Zatražiti pomoć ovlaštenog servisa Reagirala je zaštita motora Ostaviti motor da se ohladi i namjestiti veću visinu rezanja Vrtni uređaj ostavlja iza sebe nepravilnu sliku rezanja i/ili Motor radi otežano Premala visina rezanja Namjestiti veću visinu rezanja Nož je tup Zamjena noža Moguće je začepljenje Kontrolirati donju stranu vrtnog uređaja i prema potrebi je osloboditi (uvijek nosite zaštitne rukavice za rad u vrtu) Noževi su pogrešno montirani Noževe ispravno montirati Nož se ne vrti nakon uključivanja vrtnog uređaja Nožu smeta trava Isključiti vrtni uređaj Otkloniti začepljenje (uvijek nosite zaštitne rukavice za rad u vrtu) Otpuštena matica/vijak noža Stegnuti maticu/vijak noža (17 Nm) Jake vibracije/šumovi Otpuštena matica/vijak noža Stegnuti maticu/vijak noža (17 Nm) Nož je oštećen Zamjena noža Simptomi Mogući uzroci Pomoć OBJ_BUCH-1996-005.book Page 180 Thursday, January 14, 2016 1:02 PMEesti | 181 Bosch Power Tools F 016 L81 374 | (14.1.16) ettevaatlik ja kaitske oma sõrmi ja varbaid vigastuste eest. Ei ole oluline. Enne tööriista seadistamist ja puhastamist, samuti juhul, kui toitejuhe on kinni jäänud või kui jätate tööriista kas või lühikeseks ajaks järelevalveta, lülitage tööriist välja ja eemaldage toitepistik pistikupesast Hoidke toitejuhe lõiketeradest eemal. Enne aiatööriista puudutamist oodake, kuni tööriista kõik osad on täielikult seiskunud. Lõiketerad pöörlevad pärast aiatööriista väljalülitamist edasi ja võivad põhjustada vigastusi. Ärge kasutage aiatööriista vihma käes ja ärge jätke seda vihma kätte. Kaitske ennast elektrilöögi eest. Hoidke toitejuhe lõiketeradest eemal. Käsitsemine Ärge lubage aiatööriista kasutada lastel ja inimestel, kes ei täida käesolevaid ohutusnõudeid. Seadme kasutaja iga võib olla piiratud konkreetse riigi seadustega. Kasutusvälisel ajal hoidke aiatööriista lastele kättesaamatus kohas. Seda aiatööriista ei tohi kasutada inimesed (sealhulgas lapsed), kelle füüsilised või vaimsed võimed on piiratud või kellel puuduvad seadme kasutamiseks vajalikud kogemused ja teadmised, välja arvatud juhul, kui nad kasutavad tööriista nende turvalisuse eest vastutava isiku järelevalve all, kes annab neile juhiseid seadme kasutamiseks. Et välistada aiatööriistaga mängimise võimalust, ei tohi jätta lapsi aiatööriista lähedusse järelevalveta. Ärge niitke muru, kui vahetus läheduses viibivad inimesed, eeskätt lapsed, või koduloomad. Seadme käsitseja või kasutaja vastutab õnnetusjuhtumite ja teistele inimestele või nende varale tekitatud kahju eest. Ärge töötage aiatööriistaga, kui olete paljajalu või kannate lahtisi jalanõusid. Kandke alati turvalisi jalatseid ja pikki pükse. Kontrollige töödeldav ala hoolikalt üle ja kõrvaldage kivid, traaditükid, kondid, puupulgad jm võõrkehad. Enne kasutamist kontrollige, kas lõiketerad ja lõiketerade kruvid ning seibid on terved. Vigastatud ja kulunud lõiketerad ja kruvid vahetage välja komplektina, et tagada massi tasakaal. Niitke muru ainult päevavalgel või hea kunstliku valgustuse korral. Ärge rakendage muruniidukit tööle, kui ilm on halb, eeskätt kui lähenemas on äike. Võimaluse korral ärge kasutage aiatööriista, kui muru on niiske. Liikuge alati mõõduka tempoga, ärge kunagi jookske. Ärge kasutage aiatööriista, kui kaitseseadised või katted, näiteks põrkekaitse ja/või rohukogumiskorv, on defektsed või puuduvad. OBJ_BUCH-1996-005.book Page 181 Thursday, January 14, 2016 1:02 PM182 | Eesti F 016 L81 374 | (14.1.16) Bosch Power Tools Kandke kuulmiskaitsevahendeid. Töötamine kallakutel võib olla ohtlik. – Ärge kasutage seadet väga järskudel nõlvadel. – Nõlvadel ja märjal rohul säilitage stabiilne asend. – Kallakutel liikuge alati vasakule- paremale ja mitte üles-alla. – Nõlvadel suunda muutes olge äärmiselt ettevaatlik. Aiatööriistaga tagurpidi liikudes või aiatööriista tõmmates olge äärmiselt ettevaatlik. Niitmisel lükake aiatööriista alati ettepoole ja ärge tõmmake seda enda suunas. Lõiketerad ei tohi liikuda, kui aiatööriista transportimiseks kallutate, kui sõidate üle alade, mis ei ole muruga kaetud, ning kui toimetate aiatööriista niidetavale alale või sealt ära. Ärge kallutage aiatööriista mootori käivitamisel, välja arvatud juhul, kui see on vajalik kõrges rohus käivitamiseks. Sellisel juhul kergitage aiatööriista seda külge, mis ei jää kasutaja poole, vajutades käepidet alla vaid niipalju kui tingimata vajalik. Veenduge, et tagasi allalaskmisel hoiate aiatööriista käepidemest. Lülitage aiatööriist kasutusjuhendis toodud viisil sisse ja veenduge, et Teie jalad on pöörlevatest osadest piisaval kaugusel. Ärge viige oma käsi ja jalgu pöörlevate osade lähedusse või alla. Aiatööriistaga töötades olge väljaviskeavast piisaval kaugusel. Ärge kunagi tõstke ega kandke töötava mootoriga aiatööriista. Ärge modifitseerige aiatööriista mingil viisil. Lubamatud muudatused võivad mõjutada aiatööriista ohutut tööd ja põhjustada suuremat müra ja vibratsiooni. Kontrollige regulaarselt toitejuhet ja kasutatud pikendusjuhet. Ärge ühendage vigastatud toitejuhet vooluvõrku ja ärge puudutage seda enne, kui olete selle vooluvõrgust lahutanud. Kui toitejuhe on vigastatud, esineb pingestatud osadega kokkupuutumise oht. Kaitske ennast elektrilöögi eest. Tõmmake võrgupistik pistikupesast välja: – alati, kui aiatööriista juurest lahkute, – enne kinnikiildumiste kõrvaldamist, – enne aiatööriista kontrollimist, puhastamist või seadistustööde tegemist, – pärast võõrkehaga kokkupuutumist. Kontrollige aiatööriista kohe kahjustuste suhtes ja laske see vajaduse korral parandada, – kui aiatööriist hakkab ebaharilikult vibreerima (kohe kontrollida). Vooluvõrguga ühendamine Võrgupinge peab vastama seadme andmesildil märgitud pingele. Seadet soovitame ühendada üksnes pistikupessa, mis on varustatud 30 mA käivitusvooluga rikkevoolukaitselülitiga. Seadme toitejuhtme vahetamisel kasutage üksnes tootja poolt ettenähtud toitejuhet, mille OBJ_BUCH-1996-005.book Page 182 Thursday, January 14, 2016 1:02 PMEesti | 183 Bosch Power Tools F 016 L81 374 | (14.1.16) tellimisnumber ja tüüp on toodud kasutusjuhendis. Ärge puudutage seadme võrgupistikut kunagi märgade kätega. Ärge sõitke toitejuhtmest ega pikendusjuhtmest üle, ärge pigistage ega tõmmake seda, kuna see võib juhet vigastada. Kaitske toitejuhet kuumuse, õli ja teravate servade eest. Pikendusjuhe peab olema kasutusjuhendis toodud ristlõikega ja pritsmekindel. Pistikühendus ei tohi olla vees. Kandke alati aiakindaid, kui reguleerite seadet teravate lõiketerade piirkonnas. Elektriline ohutus Tähelepanu! Enne hooldus- ja puhastustöid lülitage aiatööriist välja ja eemaldage toitepistik pistikupesast. Lülitage seade välja ka juhul, kui toitejuhe on vigastatud või keerdu läinud. Pärast aiatööriista väljalülitamist jätkavad lõiketerad veel paari sekundi jooksul pöörlemist. Ettevaatust – ärge puudutage pöörlevat lõiketera. Aiatööriist on topeltisoleeritud ja ei vaja maandamist. Tööpinge on 230 V AC, 50 Hz (EL-i mittekuuluvates riikides 220 V, 240 V sõltuvalt mudelist). Kasutage üksnes heakskiidetud pikendusjuhtmeid. Lisateavet saate volitatud müügiesindustest. Kasutada tohib üksnes H05VV-F, H05RN-F või IEC (60227 IEC 53, 60245 IEC 57) tüüpi pikendusjuhtmeid. Kasutatav pikendusjuhe peab olema ühega järgmistest ristlõigetest: – 1,0 mm

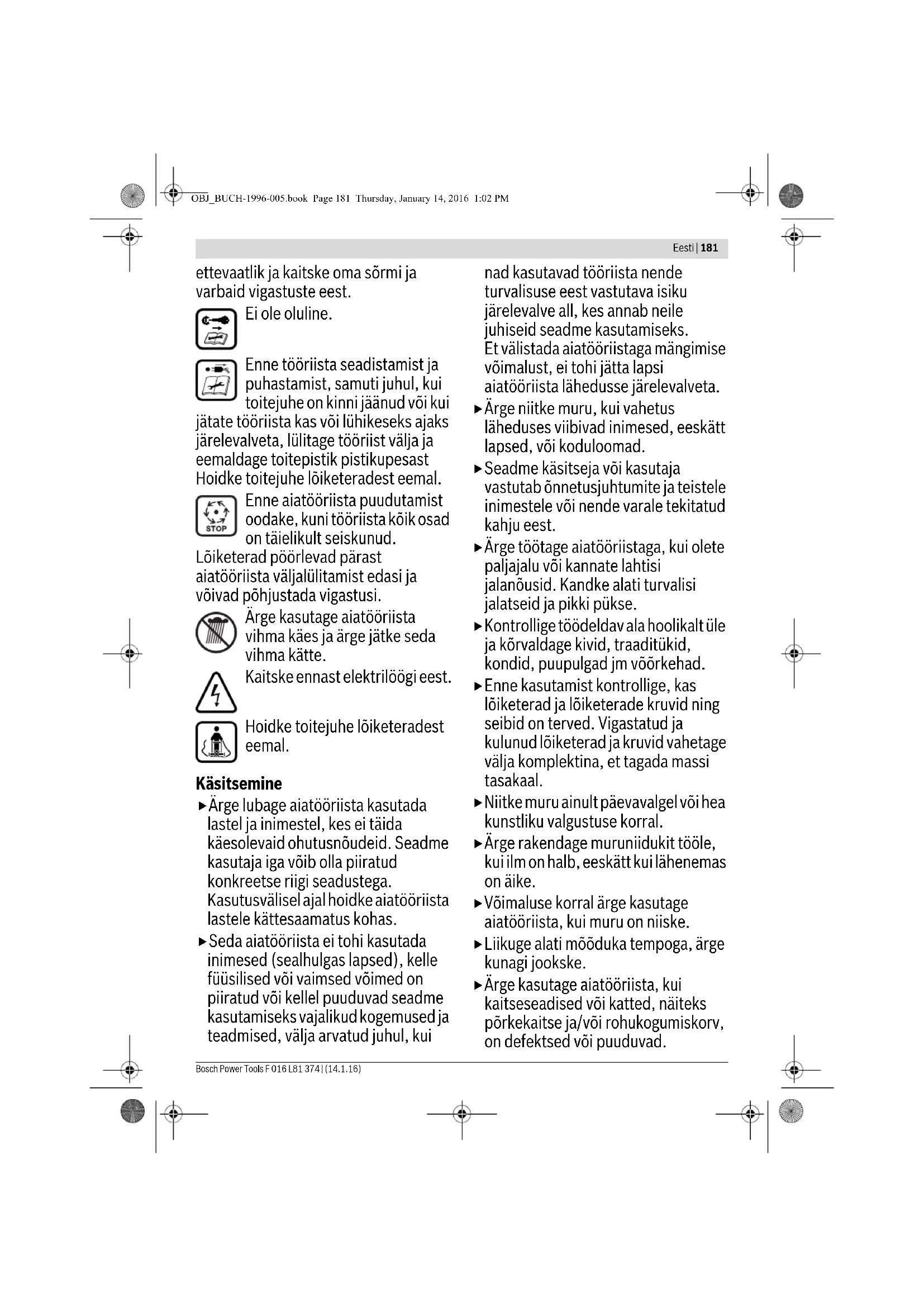

: maksimaalne pikkus 40 m – 1,5 mm

: maksimaalne pikkus 60 m – 2,5 mm

: maksimaalne pikkus 100 m Märkus: Kui kasutate pikendusjuhet, peab see vastavalt ohutusnõuetele olema varustatud kaitsejuhiga, mis on pistiku kaudu ühendatud elektrilise tööriista kaitsejuhiga. Kahtluse korral pöörduge elektriala asjatundja poole või lähimasse Boschi müügiesindusse. ETTEVAATUST: Nõuetele mittevastavad pikendusjuhtmed võivad olla ohtlikud. Pikendusjuhe, pistik ja pistikupesa peavad olema veekindlad ja ette nähtud kasutamiseks välistingimustes. Juhtmete ühenduskohad peavad olema kuivad ja ei tohi lebada maapinnal. Turvalisuse suurendamiseks soovitame kasutada max 30 mA käivitusvooluga rikkevoolukaitselülitit (RCD). Rikkevoolukaitselüliti tuleks iga kord enne seadme kasutamist üle kontrollida. Märkus toodete kohta, mida ei turustata Suurbritannias: TÄHELEPANU: Teie ohutuse huvides tuleb aiatööriista küljes olev pistik ühendada pikendusjuhtmega. Pikendusjuhtme pistik peab olema kaitstud veepritsmete eest, valmistatud kummist või kaetud kummiga. Pikendusjuhet tuleb kasutada koos veojõu leevendiga. OBJ_BUCH-1996-005.book Page 183 Thursday, January 14, 2016 1:02 PM184 | Eesti F 016 L81 374 | (14.1.16) Bosch Power Tools Toitejuhet tuleb korrapäraselt kontrollida vigastuste suhtes ja seda tohib kasutada üksnes siis, kui see on laitmatus seisukorras. Kui toitejuhe on vigastatud, tuleb see lasta parandada Boschi elektriliste tööriistade volitatud remonditöökojas. Hooldus Kandke alati aiakindaid, kui reguleerite seadet teravate lõiketerade piirkonnas. Veenduge, et kõik mutrid, poldid ja kruvid on kõvasti kinni keeratud ja et aiatööriist on korrektselt kokku pandud. Kontrollige regulaarselt rohukogumiskorvi seisundit ja kulumise astet. Kontrollige aiatööriista ja asendage kulunud ja vigastatud osad tööohutuse tagamiseks uutega. Kasutage üksnes selle aiatööriista jaoks ette nähtud lõiketerasid. Veenduge, et varuosad pärinevad Boschilt. Enne hoiulepanekut veenduge, et aiatööriist on puhas ja et selle külge ei ole kinnitunud mustust. Vajaduse korral puhastage pehme kuiva harjaga. Sümbolid Järgmised piltsümbolid on olulised kasutusjuhendi lugemisel ja mõistmisel. Pidage palun piltsümbolid ja nende tähendus meeles. Piltsümbolite õige tõlgendamine aitab Teil aiatööriista tõhusamalt ja ohutumalt käsitseda. Nõuetekohane kasutamine Seade on ette nähtud muru niitmiseks koduaias. Tehnilised andmed Sümbol Tähendus Reaktsioonisuund Liikumissuund Kandke kaitsekindaid Kaal Sisselülitamine Väljalülitamine Lubatud toiming Keelatud toiming Lisatarvikud/varuosad Muruniiduk ARM 33/ARM 34/ARM 34 R/

Tootenumber 3 600 HA6 1.. 3 600 HA6 2.. Nimivõimsus W 1300 1400 Lõiketera laius cm 34 37 Lõikekõrgus mm 20 – 70 20 –70 Murukogumiskorvi maht l4040 Kaal EPTA-Procedure 01:2014 järgi kg 12,0 12,5 Kaitseaste /II /II Seerianumber vt aiatööriista andmesilti Andmed kehtivad nimipingel [U] 230V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. Sisselülitamine tekitab lühiajaliselt pinge kõikumist. Ebasoodsate võrgutingimuste korral võib tekkida häireid teiste seadmete töös. Häireid ei teki, kui vooluvõrgu näivtakistus on väiksem kui 0,36 oomi. OBJ_BUCH-1996-005.book Page 184 Thursday, January 14, 2016 1:02 PMEesti | 185 Bosch Power Tools F 016 L81 374 | (14.1.16) Andmed müra/vibratsiooni kohta Vastavus normidele Tootekategooria: 32 Volitatud asutus: SRL, Sudbury, England, Nr. 1088 Tehniline toimik (2006/42/EÜ, 2000/14/EÜ) saadaval: Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Kokkupanek ja kasutamine Müratase määratud kooskõlas standardiga EN 60335-2-77. 3 600 ... HA6 1.. HA6 2.. Seadme A-korrigeeritud müratase on üldjuhul: Helirõhu tase Helivõimsuse tase Mõõtemääramatus K Kasutage kuulmiskaitsevahendeid! dB(A) dB(A)

(kolme telje vektorsumma) ja mõõtemääramatus K kindlaks tehtud kooskõlas standardiga EN 60335-2-77: Vibratsioon a

Mõõtemääramatus K m/s

<2,5 =1,5 <2,5 =1,5 3 600 ... HA6 1.. HA6 2.. Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode on vastavuses direktiivides 2011/65/EL, kuni 19. aprillini 2016 kehtiva direktiivi 2004/108/EÜ, alates 20. aprillist 2016 kehtiva direktiivi 2014/30/EL, 2006/42/EÜ, 2000/14/EÜ ja viidatud direktiivide muudetud redaktsioonides sätestatud asjakohaste nõuetega ning järgmiste standarditega: EN 60335-1, EN 60335-2-77, EN 50581. 2000/14/EÜ: Garanteeritud helivõimsuse tase: Vastavuse hindamise meetod vastavalt lisale VI. dB(A) 96 96 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Toimingu eesmärk Joonis Lehekülg Tarnekomplekt

Rohukogumiskorvi kokkupanek Rohukogumiskorvi paigaldamine/ eemaldamine 4 204 Lõikekõrguse reguleerimine
