OBJ_BUCH-1996-005.book Page 67 Thursday, January 14, 2016 1:02 PM68 | Norsk F 016 L81 374 | (14.1.16) Bosch Power Tools Feilsøking Kundeservice og rådgivning ved bruk www.bosch-garden.com Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på hagered- skapets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Deponering Hageredskaper, tilbehøret og emballasjen må leveres inn til miljøvennlig gjenvinning. Hageredskaper må ikke kastes i vanlig søppel! Kun for EU-land: Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske appa- rater og tilpassingen til nasjonale lover må gamle elektriske og elektroniske maskiner som ikke lenger kan brukes samles inn og le- veres inn til en miljøvennlig resirkulering. Rett til endringer forbeholdes. STOP Symptomer Mulig årsak Utbedring Motoren starter ikke Nettspenningen finnes ikke Sjekk og slå på Nett-stikkontakten er defekt Bruk en annen stikkkontakt Skjøteledningen er skadet Sjekk ledningen og skift den ut hvis den er ska- det Sikringen er utløst Utskifting av sikringen For høyt gress Innstill en større klippehøyde og vipp hagered- skapet for å redusere startbelastningen Motorvernet er utløst La motoren avkjøle og innstill større klippehøyder Hageredskapet går rykkvis Skjøteledningen er skadet Sjekk ledningen og skift den ut hvis den er skadet Interne kabelforbindelser i hageredskapet er defekt Ta kontakt med kundeservice Motorvernet er utløst La motoren avkjøle og innstill større klippehøyder Hageredskapet etterlater et uregelmessig klippebilde og/eller motoren går tungt For liten klippehøyde Innstill en høyere klippehøyde Kniven er butt Utskifting av kniven Tetting mulig Sjekk undersiden av hageredskapet og frigjør den eventuelt igjen (bruk alltid arbeidshan- sker) Kniven er galt montert Monter kniven riktig Etter innkopling av hagered- skapet dreier kniven seg ikke Knivene blokkeres av gressSlå av hageredskapet Fjern tettingen (bruk alltid arbeidshansker) Løs knivmutter/-skrue Trekk fast knivmutter/-skrue (17 Nm) Sterke vibrasjoner/lyder Løs knivmutter/-skrue Trekk fast knivmutter/-skrue (17 Nm) Skadet kniv Utskifting av kniven OBJ_BUCH-1996-005.book Page 68 Thursday, January 14, 2016 1:02 PMSuomi | 69 Bosch Power Tools F 016 L81 374 | (14.1.16) Suomi Turvallisuusohjeita Huom! Lue seuraavat ohjeet tarkasti. Tutustu puutarhalaitteen käyttöele- mentteihin ja asianmukaiseen käyt- töön. Säilytä käyttöohje huolellisesti myöhempää käyttöä varten. Puutarhalaitteessa olevien tunnus- kuvien selitykset Yleiset varoitusohjeet. Lue käyttöohje huolellisesti. Varmista, että sivulle sinkoutu- vat vieraat esineet eivät loukkaa lähellä seisovia ihmisiä. Varoitus: Pidä turvallinen etäi- syys puutarhalaitteeseen sen ollessa toiminnassa. Varoitus: Älä koskaan kosketa pyöriviä teriä. Terät ovat terä- viä. Suojele varpaat ja sormet, jotta et menettäisi niitä. Ei sopiva. Ennen puutarhalaitteeseen teh- täviä säätöjä tai puhdistusta, kun johto on tarttunut kiinni tai jättäessäsi laitteen ilman valvontaa edes hetkeksi, tulee se pysäyttää ja pis- totulppa irrottaa pistorasiasta. Pidä verkkojohto kaukana leikkuuteristä. Odota, että puutarhalaitteen kaikki osat ovat pysähtyneet täysin, ennen kuin kosketat nii- tä. Terät pyörivät vielä puutarhalaitteen poiskytkennän jälkeen ja voivat aiheut- taa loukkaantumisia. Älä käytä puutarhalaitetta sa- teessa äläkä aseta sitä alttiiksi sateelle. Suojele itsesi sähköiskulta. Pidä verkkojohto kaukana leik- kuuteristä. Käyttö Älä koskaan anna lasten tai henkilöi- den, jotka eivät ole tutustuneet näihin ohjeisiin käyttää puutarhalaitetta. Kansalliset säännökset saattavat määrätä käyttäjän alaikärajan. Säilytä puutarhalaite lasten ulottumattomis- sa, kun sitä ei käytetä. Tätä puutarhalaitetta eivät saa käyt- tää henkilöt (lapset mukaan lukien), joilla on rajalliset fyysiset, aistilliset tai henkiset kyvyt tahi puuttuva koke- mus ja/tai puuttuva tieto paitsi, jos he ovat turvallisuudesta vastaavan hen- kilön valvonnassa tai saamassa hänel- tä ohjeita puutarhalaitteen oikeasta käytöstä. Lapsia tulee valvoa varmistaakseen, etteivät he leiki puutarhalaitteen kanssa. Älä koskaan leikkaa ruohoa, jos ihmi- siä, etenkin lapsia tai eläimiä ovat vä- littömässä läheisyydessä. Käyttäjä on vastuussa onnettomuuk- sista ja toisille ihmisille tai heidän omaisuudelleen aiheuttamistaan vau- rioista. Älä käytä puutarhalaitetta paljain ja- loin tai avoimissa sandaaleissa. Käytä aina tukevia jalkineita ja pitkälahkei- sia housuja. OBJ_BUCH-1996-005.book Page 69 Thursday, January 14, 2016 1:02 PM70 | Suomi F 016 L81 374 | (14.1.16) Bosch Power Tools Tarkista perusteellisesti työstettävä alue ja poista siitä kivet, oksat, langat, luut ja muut vieraat esineet. Tarkista aina silmämääräisesti ennen käyttöä, etteivät terät, teränpultit tai leikkuriosa ole loppuun käytetyt tai vaurioituneet. Vaihda loppuunkäyte- tyt tai vaurioituneet terät sekä terän- pultit aina yhdessä epätasapainon es- tämiseksi. Käytä laitetta vain valoisaan aikaan tai hyvässä keinovalossa. Älä työskentele ruohonleikkurin kanssa huonoissa sääolosuhteissa, etenkin ukonilman lähestyessä. Vältä puutarhalaitteen käyttöä mä- rässä ruohossa. Kävele aina rauhallisesti, älä koskaan juokse. Älä koskaan käytä puutarhalaitetta, jos suojalaitteet tai suojukset ovat vi- allisia tai ilman turvalaitteita, kuten esimerkiksi silpunohjainta ja/tai ruo- honkokoojasäiliötä. Käytä kuulonsuojainta. Käyttö rinteessä saattaa olla vaa- rallista. – Älä koskaan leikkaa erityisen jyrkissä rinteissä. – Varmista aina kaltevalla pinnalla ja märässä ruohossa tukeva askellus. – Leikkaa kaltevissa pinnoissa poikit- tain rinteeseen nähden äläkä koskaan ylös- alas suunnassa. – Ole erityisen varovainen suunnan- muutoksissa rinteissä. Liiku taaksepäin tai vedä puutarhalai- tetta äärimmäisen varovasti. Työnnä aina puutarhalaitetta leika- tessa eteenpäin äläkä koskaan vedä sitä kehoasi kohti. Terien tulee olla pysähdyksissä, kun puutarhalaitetta tule kallistaa kulje- tusta varten, jos joutuu ylittämään pintoja, joissa ei ole ruohoa tai siirtää puutarhalaite työstettävälle alueelle tai siitä pois. Älä kallista puutarhalaitetta mootto- ria käynnistettäessä paitsi, jos se on välttämätöntä korkean ruohon takia. Tässä tapauksessa tulee ainoastaan nostaa käyttäjästä poispäin suunnat- tua puolta painamalla kahva alaspäin juuri niin paljon, kun on välttämätön- tä. Tarkista, että molemmat kädet ovat kahvassa, kun puutarhalaite taas lasketaan alas. Käynnistä puutarhalaite käyttöoh- jeessa neuvotulla tavalla ja varmista, että jalkasi ovat riittävän kaukana te- ristä. Älä pidä käsiä tai jalkoja lähellä pyöri- viä osia. Pysy puutarhalaitteen kanssa työs- kentelyn aikana etäällä laitteen pois- tovyöhykkeestä. Älä koskaan nosta tai kanna puutar- halaitetta moottorin käydessä. Älä tee mitään muutoksia puutar- halaitteeseen. Luvattomat muutok- set voivat vaikuttaa puutarhalaitteesi turvallisuuteen ja johtaa voimakkaa- seen meluun sekä värinään. Tarkista liitäntäjohto ja mahdollinen jatkojohto säännöllisesti. Älä liitä vau- rioitunutta johtoa sähköverkkoon älä- kä kosketa sitä, ennen kuin se on irro- tettu sähköverkosta. Johdon ollessa OBJ_BUCH-1996-005.book Page 70 Thursday, January 14, 2016 1:02 PMSuomi | 71 Bosch Power Tools F 016 L81 374 | (14.1.16) viallinen voi syntyä kosketusta jännit- teisiin osiin. Suojele itsesi sähköisku- jen muodostamilta vaaroilta. Irrota pistotulppa pistorasiasta: – kun poistut puutarhalaitteen luota, – ennen tukosten poistamista, – tarkistaessasi, puhdistaessasi puu- tarhalaitetta tai tehdessäsi puutarha- laitteeseen kohdistuvia töitä, – törmättyäsi vieraaseen esineeseen. Tarkista välittömästi puutarhalait- teen mahdolliset vauriot ja anna kun- nostaa se tarvittaessa, – jos puutarhalaite alkaa täristä poik- keuksellisesti (tarkista heti). Sähköliitäntä Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. Suositellaan, että tämä laite liitetään vain pistorasiaan, jota suojaa 30 mA vikavirtasuojakytkin. Vaihdettaessa tämän laitteen verkko- johto tulee käyttää ainoastaan valmis- tajan suunnitelman mukaista verkko- johtoa, katso tilaus nro ja malli käyttöohjeesta. Älä koskaan tartu pistotulppaan käsi- en ollessa kosteat. Verkkojohdon tai jatkojohdon yli ei saa ajaa, niitä ei saa litistää eikä mur- taa, koska ne saattavat vahingoittua. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta. Jatkojohdon halkaisijan tulee olla käyttöohjeen mukainen ja sen tulee olla roiskevesisuojattu. Pistokeliitän- tä ei saa olla vedessä. Käytä aina puutarhakäsineitä, kun työskentelet terävien terien parissa tai läheisyydessä. Sähköturvallisuus Huom! Pysäytä puutarhalaite ja ir- rota pistotulppa pistorasiasta en- nen huolto- ja puhdistustöitä. Sa- ma sääntö pätee, jos verkkojohto on vaurioitunut, katkennut tai sot- keutunut. Terät pyörivät vielä muutama se- kunti sen jälkeen, kun puutarhalai- te on sammutettu. Varoitus –älä kosketa pyörivää leikkuuterää. Puutarhalaitteesi on turvallisuussyistä suojaeristetty, eikä sitä tarvitse maa- doittaa. Käyttöjännite on 230 V AC, 50 Hz (ei-EU maita varten 220 V, 240 V mallista riippuen). Käytä ainoastaan hyväksyttyjä jatkojohtoja. Tietoa saat Bosch-sopimushuollosta. Vain rakenteita H05VV-F, H05RN-F tai IEC (60227 IEC 53, 60245 IEC 57) vastaavia jatkojohtoja saa käyttää. Jos käytät jatkojohtoa laitteen kanssa, tulee johtimien poikkipinnan olla jokin seuraavista: – 1,0 mm

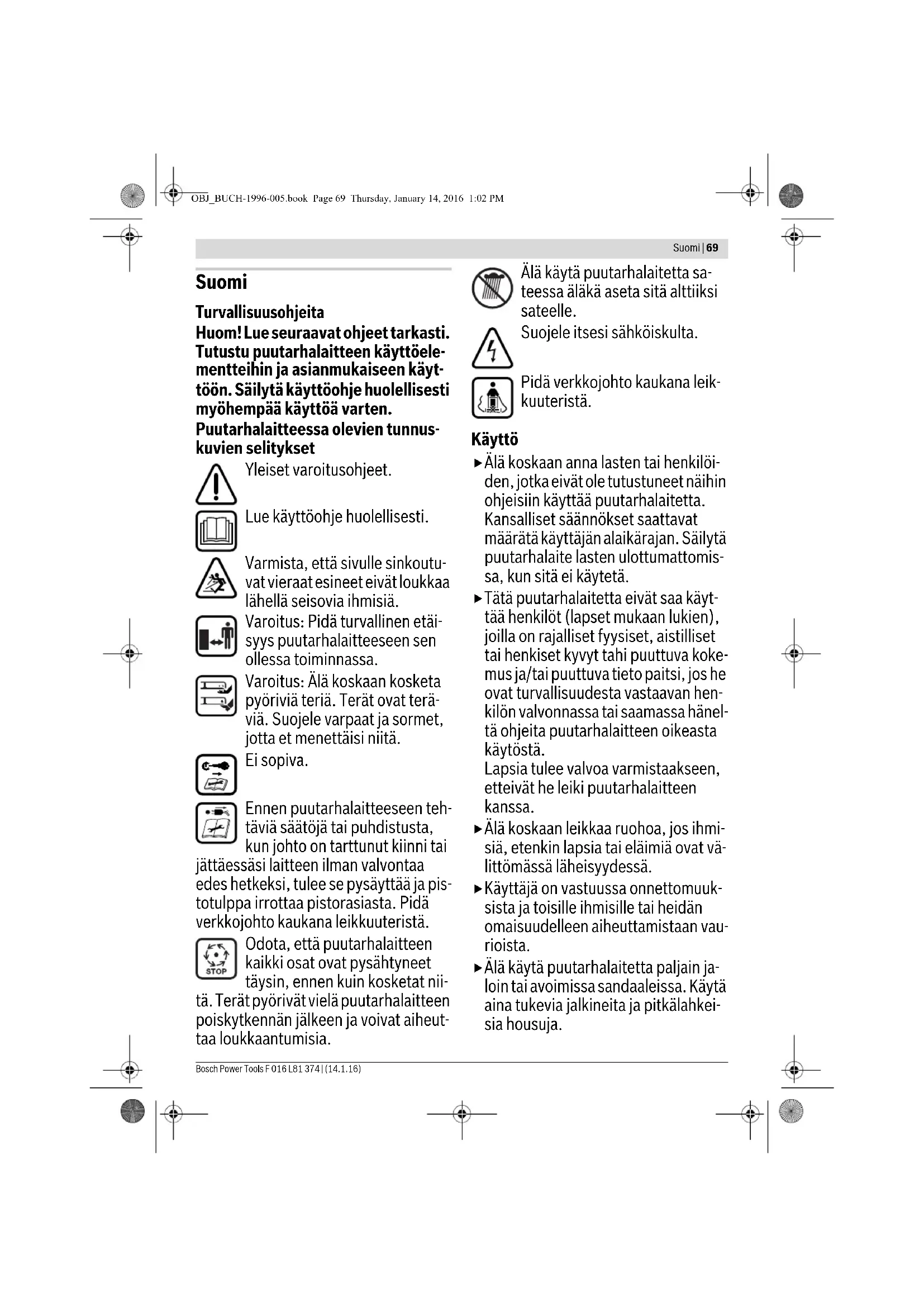

: suurin pituus 40 m – 1,5 mm

: suurin pituus 60 m – 2,5 mm

: suurin pituus 100 m Huomio: Jos käytät jatkojohtoa, on sii- nä – kuten turvaohjeissa on selostettu – oltava suojajohdin, joka pistotulpan kautta on yhteydessä verkon maadoi- tukseen. Kysy epävarmoissa tapauksissa sähkö- mieheltä tai lähimmästä Bosch-sopi- mushuollosta. OBJ_BUCH-1996-005.book Page 71 Thursday, January 14, 2016 1:02 PM72 | Suomi F 016 L81 374 | (14.1.16) Bosch Power Tools VAROITUS: Sääntöjenvastaiset jat- kojohdot saattavat olla vaarallisia. Jatkojohdon, pistotulpan ja liitti- men tulee olla vesitiiviitä ulkokäyt- töön hyväksyttyä mallia. Johdon liitoskohtien tulee olla kuivat ei- vätkä ne saa maata maassa. Turvallisuuden parantamiseksi suosi- tellaan käyttämään FI-kytkintä (RCD), jonka vikavirta on korkeintaan 30 mA. Tämä FI-kytkin tulisi tarkistaa ennen jo- kaista käyttöä. Ohjeita tuotteille, joita ei myydä alu- eella GB: HUOMIO: Turvallisuutesi takia on vält- tämätöntä, että puutarhalaitteen pisto- tulppa kiinnitetään jatkojohtoon. Jat- kojohdon liitin on oltava roiskevesisuojattu, kumia tai kumipääl- lysteinen. Jatkojohdossa on oltava ve- donpoistin. On säännöllisesti tarkistettava, että lii- täntäjohdossa ei ole merkkejä vauriois- ta, ainoastaan moitteettomassa kun- nossa olevaa johtoa saa käyttää. Jos liitäntäjohto on vahingoittunut, sen saa korjata vain Bosch-sopimushuolto. Huolto Käytä aina puutarhakäsineitä, kun työskentelet terävien terien paris- sa tai läheisyydessä. Varmista kaikkien muttereiden, pult- tien ja ruuvien hyvä kiinnitys, jotta puutarhalaitteen turvallinen työkunto olisi taattu. Tarkista säännöllisesti ruohonkokoo- jasäiliön kunto ja kuluneisuus. Tarkista puutarhalaite ja vaihda var- muuden vuoksi kaikki loppuun kulu- neet tai vaurioituneet osat uusiin. Käytä ainoastaan puutarhalaittee- seen tarkoitettuja leikkuuteriä. Varmista, että vaihto-osat ovat Bosch-tuotantoa. Varmista ennen puutarhalaitteen va- rastointia, että se on puhdas eikä sii- nä ole leikkuujäännöksiä. Puhdista tarvittaessa pehmeällä kuivalla har- jalla. Tunnusmerkit Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemi- sessa ja ymmärtämisessä. Paina mieleesi tunnusmerkit ja nii- den merkitys. Tunnusmerkkien oikea tulkinta auttaa sinua käyttämään puutarhalaitettasi paremmin ja turvallisemmin. Määräyksenmukainen käyttö Puutarhalaite on tarkoitettu ruohonleikkuun yksityisalueella. Tunnusmerkki Merkitys Reaktiosuunta Liikesuunta Käytä suojakäsineitä Paino Käynnistys Poiskytkentä Sallittu käsittely Kielletty menettely Lisälaitteet/varaosat OBJ_BUCH-1996-005.book Page 72 Thursday, January 14, 2016 1:02 PMSuomi | 73 Bosch Power Tools F 016 L81 374 | (14.1.16) Tekniset tiedot Melu-/tärinätiedot Standardinmukaisuusvakuutus Tuotelaji: 32 Nimetty tarkastusasema: SRL, Sudbury, England, Nr. 1088 Tekninen tiedosto (2006/42/EY, 2000/14/EY): Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Asennus ja käyttö Ruohonleikkuri ARM 33/ARM 34/ARM 34 R/

Tuotenumero 3 600 HA6 1.. 3 600 HA6 2.. Ottoteho W 1300 1400 Terän leveys cm 34 37 Leikkuukorkeus mm 20 – 70 20 –70 Kokoojasäiliön tilavuus l4040 Paino vastaa EPTA-Procedure 01:2014 kg 12,0 12,5 Suojausluokka /II /II Sarjanumero katso sarjanumero puutarhalaitteen tyyppikilvestä Tiedot koskevat 230V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Kytkentätapahtumat aiheuttavat lyhytaikaisia jännitepudotuksia. Heikossa sähköverkossa saattaa tämä häiritä muita verkkoon kytkettyjä sähkölaittei- ta. Verkkoimpedanssin ollessa alle 0,36 ohmia ei häiriöitä ole odotettavissa. Melun mittausarvot on määritetty EN 60335-2-77 mukaan. 3 600 ... HA6 1.. HA6 2.. Laitteen tyypillinen A-painotettu melutaso on: Äänen painetaso Äänen tehotaso Epävarmuus K Käytä kuulonsuojaimia! dB(A) dB(A)

Värähtelyn yhteisarvo a

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60335-2-77 mukaan: Värähtelyemissioarvo a

<2,5 =1,5 <2,5 =1,5 3 600 ... HA6 1.. HA6 2.. Vakuutamme yksinomaisella vastuulla, että kohdassa ”Tekniset tiedot” kuvattu tuote vas- taa direktiivien 2011/65/EU,19. huhtikuuta 2016 asti: 2004/108/EY, 20. huhtikuuta 2016 alkaen: 2014/30/EU ja direktiivin, 2006/42/EY, 2000/14/EY kaikkia asiaankuulu- via vaatimuksia ja direktiiveihin tehtyjä muutoksia ja on seuraavien standardien mukainen: EN 60335-1, EN 60335-2-77, EN 50581. 2000/14/EY: Taattu äänen tehotaso: Yhteensopivuuden arviointimenetelmä liitteen VI mukaan. dB(A) 96 96 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Tehtävä Kuva Sivu Vakiovarusteet

Ruohonkokoojasäiliön kokoaminen Ruohonkokoojasäiliön asennus/irrotus

Leikkuukorkeuden säätö

Lisälaitteen valinta

OBJ_BUCH-1996-005.book Page 73 Thursday, January 14, 2016 1:02 PM74 | Suomi F 016 L81 374 | (14.1.16) Bosch Power Tools Vianetsintä Asiakaspalvelu ja käyttöneuvonta www.bosch-garden.com Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka löytyy puutarhalaitteen mallikilvestä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Toimita puutarhalaitteet, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen jätteiden kierrätykseen. Älä heitä puutarhalaitteita talousjätteisiin! Vain EU-maita varten: Eurooppalaisen vanhoja sähkö- ja elektro- niikkalaitteita koskevan direktiivin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvotto- mat sähkö- ja elektroniikkalaitteet kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään. STOP Vian oire Mahdolliset vikalähteet Korjaus Moottori ei käynnisty Verkkojännitettä ei ole Tarkista ja kytke Verkkopistorasia on viallinen Käytä toista pistorasiaa Jatkojohto on vaurioitunut Tarkista johto ja vaihda se, jos se on vaurioitu- nut Sulake on lauennut Vaihda sulake Ruoho on liian pitkä Aseta suurempi leikkuukorkeus ja kallista puu- tarhalaitetta lähtökuormituksen pienentämi- seksi Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja aseta suurempi leik- kuukorkeus Puutarhalaite käy katkonaisesti Jatkojohto on vaurioitunut Tarkista johto ja vaihda se, jos se on vaurioitu- nut Puutarhalaitteen sisäisessä johdotuksessa vi-

Hakeudu asiakaspalveluun Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja aseta suurempi leik- kuukorkeus Puutarhalaite jättää epätasai- sen leikkuujäljen ja/tai Moottori työskentelee raskaas-

Leikkuukorkeus on liian pieni Aseta suurempi leikkuukorkeus Terä on tylsä Terän vaihto Tukkeutuma mahdollinen Tarkista puutarhalaitteen alapinta ja puhdista se tarvittaessa (käytä aina puutarhakäsineitä) Terä asennettu väärinpäin Asenna terä oikeinpäin Puutarhalaitteen käynnistyk- sen jälkeen terä ei pyöri Ruoho tukkii terän Sammuta puutarhalaite Poista tukkeutuma (käytä aina puutarhakäsi- neitä) Terän mutteri/-ruuvi on löysällä Kiristä terän mutteri/-ruuvi (17 Nm) Voimakas värinä/melu Terän mutteri/-ruuvi on löysällä Kiristä terän mutteri/-ruuvi (17Nm) Terä on vahingoittunut Terän vaihto OBJ_BUCH-1996-005.book Page 74 Thursday, January 14, 2016 1:02 PMEλληνικά | 75 Bosch Power Tools F 016 L81 374 | (14.1.16)

Kaarkäepideme kokkupanek
