MANUALE UTENTE ARM 3400 BOSCH

STOP Sintomas Possível causa Solução O motor não arranca Falta tensão de rede Controlar e ligar Tomada de rede eléctrica com defeito Utilizar uma outra tomada Cabo de extensão danificado Controlar o cabo e substituir se estiver danifi- cado O fusível foi accionado Substituir o fusível Relva longa demais Ajustar uma altura de corte maior e inclinar o aparelho de jardinagem para reduzir a carga inicial A protecção motor foi activada Deixar o motor arrefecer e aumentar a altura de corte O aparelho de jardinagem fun- ciona com interrupções Cabo de extensão danificado Controlar o cabo e substituir se estiver danifi- cado A cablagem interna do aparelho de jardinagem está com defeito Dirija-se a uma oficina de serviço pós-venda A protecção motor foi activada Deixar o motor arrefecer e aumentar a altura de corte O aparelho de jardinagem pro- duz um resultado de corte irre- gular e/ou O motor trabalha com dificul- dades Altura de corte pequena demais Aumentar a altura de corte As lâminas estão embotadas Substituir a lâmina É possível que haja uma obstrução Controlar o lado de baixo do aparelho de jardi- nagem e eliminar a obstrução, se for necessá- rio (sempre usar luvas de jardinagem) Lâmina montada do lado errado Montar a lâmina do lado certo Após ligar o aparelho de jardi- nagem, a lâmina de corte não gira A lâmina é impedida pela relva Desligar o aparelho de jardinagem Remover a obstrução (sempre usar luvas de jardinagem) Porca/parafuso da lâmina soltos Apertar porca/parafuso da lâmina (17Nm) Fortes vibrações/ruídos Porca/parafuso da lâmina soltos Apertar porca/parafuso da lâmina (17 Nm) Lâmina danificada Substituir a lâmina OBJ_BUCH-1996-005.book Page 36 Thursday, January 14, 2016 1:02 PMItaliano | 37 Bosch Power Tools F 016 L81 374 | (14.1.16) Serviço pós-venda e consultoria de aplicação www.bosch-garden.com Para todas as questões e encomendas de peças sobressalen- tas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características do apare- lho de jardim. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: 21 8500000 Fax: 21 8511096 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: (0800) 7045446 www.bosch.com.br/contacto Eliminação Os aparelhos de jardim, os acessórios e as embalagens de- vem ser dispostos para uma reciclagem ecológica de matérias primas. Não deitar aparelhos de jardinagem no lixo doméstico! Apenas países da União Europeia: De acordo com a directiva européia 2012/19/UE para aparelhos eléctricos e electrónicos velhos, e com as respectivas re- alizações nas leis nacionais, os aparelhos eléctricos e electrónicos que não servem mais para a utilização, devem ser enviados separadamente a uma reciclagem ecológica. Sob reserva de alterações. Italiano Norme di sicurezza Attenzione! Leggere attentamente le istruzioni sotto indicate. Acquisire dimestichezza con gli elementi di co- mando ed il corretto utilizzo dell’ap- parecchio per il giardinaggio. Con- servare in luogo sicuro il presente manuale di istruzioni d’uso per ogni necessità futura. Spiegazione dei simboli presenti sull’apparecchio per il giardinaggio Allarme generale di pericolo. Leggere le istruzioni d’uso. Attenzione a non mettere in pe- ricolo l’incolumità di persone che si trovano nelle vicinanze attraverso corpi lanciati o fatti volare per aria. Avvertenza: Tenere una distan- za di sicurezza dall’apparecchio per il giardinaggio se lo stesso sta lavorando. Attenzione: Non toccare le la- me rotanti. Le lame sono affila- te. Prestare attenzione a non tagliarsi le dita dei piedi e delle mani. Non applicabile. Spegnere l’apparecchio per il giardinaggio ed estrarre la spi- na dalla presa elettrica prima di effettuare regolazioni oppure pulizia al- lo stesso, prima di sciogliere il cavo at- torcigliato oppure prima di lasciare OBJ_BUCH-1996-005.book Page 37 Thursday, January 14, 2016 1:02 PM38 | Italiano F 016 L81 374 | (14.1.16) Bosch Power Tools l’apparecchio per il giardinaggio incu- studito anche per un breve periodo. Te- nere il cavo elettrico lontano dalle lame da taglio. Prima di intervenire sui compo- nenti dell’apparecchio per il giardinaggio, attendere che gli stessi si siano completamente fermati. Le lame continuano a ruotare dopo lo spegnimento dell’apparecchio per il giardinaggio e possono provocare le- sioni gravi. Non utilizzare l’apparecchio per il giardinaggio quando piove e neppure esporlo alla pioggia. Proteggersi contro scosse elet- triche. Tenere il cavo di collegamento lontano dalle lame da taglio. Impiego Non permettere a bambini oppure a persone che non abbiano preso visio- ne delle presenti istruzioni di utilizza- re l’apparecchio per il giardinaggio. Le norme nazionali prevedono even- tualmente dei limiti di restrizione re- lativamente all’età dell’operatore. Se l’apparecchio per il giardinaggio non viene impiegato, conservarlo fuori della portata dei bambini. Questo apparecchio per il giardinag- gio non è destinato all’uso da parte di persone (bambini compresi) con ca- pacità fisiche, sensoriali o mentali ri- dotte oppure a cui manchi esperienza e/o conoscenza, se le stesse non so- no sorvegliate oppure istruite relati- vamente all’uso dell’apparecchio per il giardinaggio da parte di una perso- na responsabile per la loro sicurezza. I bambini dovrebbero essere sorve- gliati per assicurarsi che non giochino con l’apparecchio per il giardinaggio. Non utilizzare mai il tosaerba quando nelle immediate vicinanze vi sono persone ed in modo particolare bam- bini oppure animali domestici. L’operatore o l’utente è responsabile degli incidenti o dei rischi in cui pos- sono incorrere le altre persone o le lo- ro proprietà. Mai utilizzare l’apparecchio per il giar- dinaggio a piedi nudi né calzando san- dali aperti. Portare sempre robuste scarpe di sicurezza e pantaloni lun- ghi. Ispezionare accuratamente la super- ficie da lavorare ed avere cura di ri- muovere eventuali pietre, bastoni, fili metallici, ossi e qualunque altro tipo di corpo estraneo. Prima dell’impiego controllare sem- pre visivamente che le lame, le viti delle lame ed il gruppo di taglio non siano usurati o danneggiati. Al fine di evitare squilibri, in caso di usura o danneggiamento delle lame e delle vi- ti delle lame, sostituire sempre la se- rie completa. Procedere alla tosatura dell’erba so- lamente di giorno o con una buona il- luminazione artificiale. Con cattive condizioni meteorologi- che, in modo particolare in caso di un temporale che si sta avvicinando, non lavorare con il tosaerba. Se possibile, evitare di utilizzare l’ap- parecchio per il giardinaggio sull’erba bagnata. OBJ_BUCH-1996-005.book Page 38 Thursday, January 14, 2016 1:02 PMItaliano | 39 Bosch Power Tools F 016 L81 374 | (14.1.16) Camminare sempre e non correre mai. Mai utilizzare l’apparecchio per il giar- dinaggio con dispositivi di protezione e coperture difettosi oppure senza di- spositivi di sicurezza, come per esempio deflettore protettivo e/o ce- stello raccoglierba. Portare protezione per l’udito. La tosatura dell’erba sulle scarpate può essere pericolosa. – Non tosare l’erba su pendenze ecces- sivamente ripide. – In caso di superfici con una certa pen- denza oppure in caso di erba bagna- ta, attenzione a non scivolare. – In caso di superfici con una certa pen- denza, tosare l’erba trasversalmente e non procedere mai in senso perpen- dicolare alla pendenza. – Porre estrema cautela nell’invertire direzione sulle pendenze. Operare con estrema attenzione quando si arretra o quando si tira l’ap- parecchio per il giardinaggio. Durante la tosatura dell’erba avere cura di spingere l’apparecchio per il giardinaggio sempre in avanti e di non tirarla mai in direzione del proprio corpo. Le lame devono essere sempre com- pletamente ferme prima di ribaltare l’apparecchio per il giardinaggio per trasportarla su superfici non erbose e alla/dalla zona da trattare. Durante l’operazione di accensione oppure avviamento del motore non ri- baltare l’apparecchio per il giardinag- gio a meno che questo non sia indi- spensabile per l’avviamento nell’erba alta. In questo caso, premendo verso il basso l’impugnatura, sollevare la parte lontana dall’operatore non più di quanto strettamente necessario. Al momento di abbassare di nuovo l’ap- parecchio per il giardinaggio, fare at- tenzione a tenere entrambe le mani sull’impugnatura. Accendere l’apparecchio per il giardi- naggio come descritto nelle istruzioni d’uso e fare attenzione che i piedi sia- no a distanza sufficiente dalle parti rotanti. Non mettere le mani ed i piedi vicino o sotto le parti rotanti. Lavorando con l’apparecchio per il giardinaggio mantenere sempre una certa distanza dalla zona di espulsio- ne. Non sollevare, né trasportare mai l’apparecchio per il giardinaggio con il motore in funzione. Non effettuare alcuna modifica all’apparecchio per il giardinaggio. Modifiche illecite possono pregiudi- care la sicurezza dell’apparecchio per il giardinaggio e causare un aumento della rumorosità e delle vibrazioni. Controllare regolarmente il cavo di collegamento ed il cavo di prolunga utilizzato. Non collegare un cavo dan- neggiato alla rete elettrica o non toc- carlo prima di averlo staccato dalla rete elettrica. In caso di cavo danneg- giato possono venire a contatto parti sotto tensione. Proteggersi contro pericoli causati da scosse elettriche. OBJ_BUCH-1996-005.book Page 39 Thursday, January 14, 2016 1:02 PM40 | Italiano F 016 L81 374 | (14.1.16) Bosch Power Tools Estrarre la spina dalla presa: – ogniqualvolta si lascia l’apparecchio per il giardinaggio incustodito, – prima dell’eliminazione di bloccaggi, – prima di effettuare controlli, inter- venti di pulizia oppure lavori all’appa- recchio per il giardinaggio, – in seguito ad una collisione con corpi estranei. Controllare immediatamen- te l’apparecchio per il giardinaggio in merito a danneggiamenti e, se neces- sario, far effettuare le dovute ripara- zioni, – se l’apparecchio per il giardinaggio inizia a vibrare in modo insolito (con- trollare immediatamente). Collegamento all’alimentazione elet- trica La tensione riportata sulla targhetta di identificazione dell’apparecchio deve corrispondere alla tensione del- la rete elettrica di alimentazione. Si consiglia di collegare questo appa- recchio soltanto ad una presa di cor- rente protetta con un interruttore di sicurezza per correnti di guasto con 30 mA. In caso di sostituzione del cavo su questo apparecchio, utilizzare esclu- sivamente il cavo di collegamento alla rete previsto dal produttore, per quanto riguarda No. di ordinazione e tipo vedi istruzioni d’uso. Non afferrare mai la spina di rete con mani bagnate. Non passare con veicoli sul cavo di collegamento alla rete oppure sul ca- vo di prolunga, non schiacciarli né sottoporli a strappi in quanto potreb- bero subire dei danni. Proteggere il cavo da calore troppo forte, da olio e da spigoli taglienti. Il cavo di prolunga deve avere il dia- metro riportato nelle istruzioni d’uso e deve essere protetto contro gli spruzzi dell’acqua. Il collegamento a spina non deve trovarsi in acqua. Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti. Sicurezza elettrica Attenzione! Spegnere l’apparecchio per il giardinaggio ed estrarre la spi- na dalla presa di corrente prima di passare ad eseguire lavori di manu- tenzione o di pulizia. Lo stesso vale quando il cavo di alimentazione do- vesse essere danneggiato, tagliato oppure anche aggrovigliato. Le lame continuano a ruotare anco- ra per alcuni secondi dopo lo spe- gnimento dell’apparecchio per il giardinaggio. Attenzione – mai toccare la lama di taglio in rotazione. Per sicurezza, il Vostro apparecchio per il giardinaggio è equipaggiato con un isolamento di protezione e non richiede nessuna messa a terra. La tensione di esercizio corrisponde a 230 V AC, 50 Hz (per paesi non appartenenti all’UE 220 V, 240 V a seconda del mo- dello). Utilizzare esclusivamente cavi di prolunga omologati. Per ulteriori infor- mazioni rivolgersi ad un Centro di assi- stenza Clienti autorizzato. Possono essere utilizzati esclusivamen- te cavi di prolunga del tipo H05VV-F, H05RN-F o IEC (60227 IEC 53, 60245 IEC 57). OBJ_BUCH-1996-005.book Page 40 Thursday, January 14, 2016 1:02 PMItaliano | 41 Bosch Power Tools F 016 L81 374 | (14.1.16) In caso di utilizzo della macchina con un cavo di prolunga, devono essere impie- gati esclusivamente cavi che abbiano le seguenti sezioni trasversali: – 1,0 mm

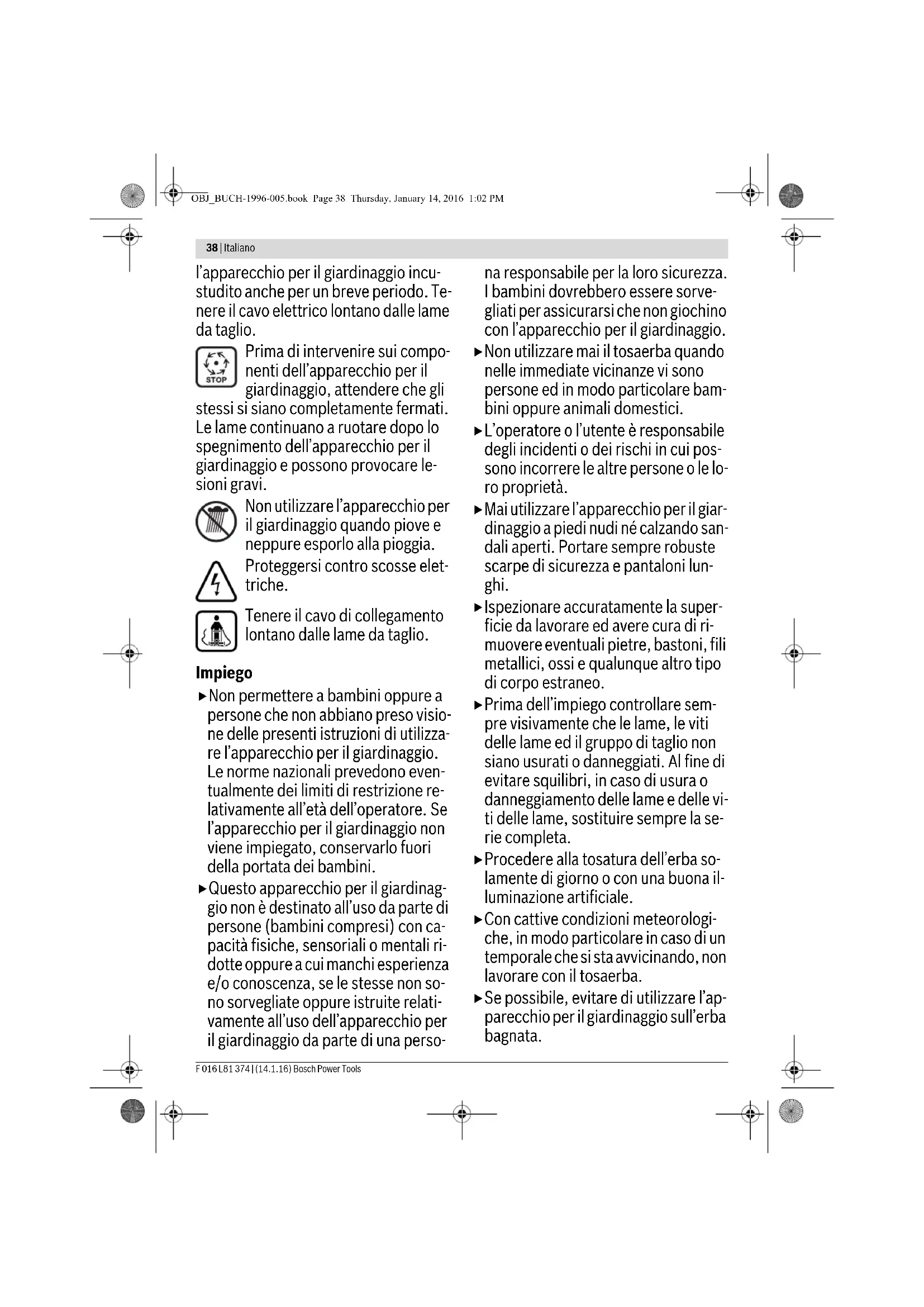

: lunghezza massima 40 m – 1,5 mm

: lunghezza massima 60 m – 2,5 mm

: lunghezza massima 100 m Avvertenza: Se si utilizza un cavo di pro- lunga è necessario che questo – come indicato nelle norme di sicurezza – sia dotato di un conduttore di protezione che, attraverso la spina, sia collegato al conduttore di protezione del Vostro im- pianto elettrico. In caso di dubbi, rivolgersi ad un elettri- cista professionista oppure alla rappre- sentanza Bosch Service più vicina. ATTENZIONE: Cavi di prolunga non conformi alle norme possono esse- re pericolosi. I cavi di prolunga, le spine ed i raccordi devono essere di tipo impermeabile all’acqua e de- vono essere omologati per l’uso in ambienti esterni. I collegamenti dei cavi devono essere asciutti e non devono poggiare per ter- ra. Per una maggiore sicurezza, si consiglia di usare un interruttore a corrente di guasto (RCD) con una corrente di gua- sto massima di 30 mA. Questo interrut- tore a corrente di guasto dovrebbe es- sere controllato prima di ogni impiego. Indicazione per prodotti che non ven- gono venduti in GB: ATTENZIONE: Per la Vostra sicurezza è necessario che la spina applicata all’ap- parecchio per il giardinaggio sia colle- gata al cavo di prolunga. Il raccordo del cavo di prolunga deve essere protetto contro gli spruzzi dell’acqua, deve esse- re di gomma oppure essere coperto da gomma. Il cavo di prolunga deve essere usato con un dispositivo di scarico della trazione. Il cavo di collegamento deve essere controllato regolarmente in merito ad eventuali danneggiamenti e può essere impiegato esclusivamente in perfette condizioni. Se il cavo di collegamento è danneggia- to, lo stesso può essere riparato esclu- sivamente da un’ Officina Bosch auto- rizzata. Manutenzione Mettere sempre guanti da giardino maneggiando o lavorando nel set- tore delle lame taglienti. Per essere certi che l’apparecchio per il giardinaggio possa operare in condizioni di assoluta sicurezza, assi- curarsi sempre che tutti i dadi, i bullo- ni e le viti siano ben avvitati. Controllare regolarmente la condizio- ne e lo stato di usura del cestello rac- coglierba. Controllare l’apparecchio per il giar- dinaggio e per ragioni di sicurezza so- stituire parti usurate o danneggiate. Per la macchina da giardinaggio utiliz- zare esclusivamente lame da taglio previste. Accertarsi che le parti di ricambio montate siano approvate da Bosch. Prima del magazzinaggio assicurarsi che l’apparecchio per il giardinaggio sia pulito e libero da resti. Se neces- sario, pulire con una spazzola morbi- da ed asciutta. OBJ_BUCH-1996-005.book Page 41 Thursday, January 14, 2016 1:02 PM42 | Italiano F 016 L81 374 | (14.1.16) Bosch Power Tools Simboli I simboli seguenti sono importanti per la lettura e la compren- sione delle istruzioni d’uso. Memorizzare i simboli ed il loro si- gnificato. L’interpretazione corretta dei simboli contribuisce ad un utilizzo migliore e più sicuro dell’apparecchio per il giar- dinaggio. Uso conforme alle norme Questo apparecchio per il giardinaggio è stato progettato per tosare l’erba di prati in settori privati. Dati tecnici Informazioni sulla rumorosità e sulla vibrazione Simbolo Significato Direzione di reazione Direzione di movimento Mettere i guanti di protezione Peso Accensione Spegnimento Operazione permessa Operazione vietata Accessori opzionali/pezzi di ricambio Simbolo Significato Tosaerba ARM 33/ARM 34/ARM 34 R/

Codice prodotto 3 600 HA6 1.. 3 600 HA6 2.. Potenza nominale assorbita W 1300 1400 Larghezza lame cm 34 37 Altezza di taglio mm 20 – 70 20 –70 Capacità cestello raccoglierba l4040 Peso in funzione della EPTA-Procedure 01:2014 kg 12,0 12,5 Classe di sicurezza /II /II Numero di serie vedi targhetta del tipo sull’apparecchio per il giardinaggio I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono variare. Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazioni che non siano in condizioni ottimali può capitare che altri apparecchi possono subire dei disturbi. In caso di impedenze di rete minori di 0,36 Ohm non ci si aspetta nessuna disfunzione. Valori di emissione acustica rilevati conformemente a EN 60335-2-77. 3 600 ... HA6 1.. HA6 2.. Il livello di rumore stimato A dell’apparecchio ammonta normalmente a: Livello di pressione acustica Livello di potenza sonora Incertezza della misura K Usare la protezione acustica! dB(A) dB(A)

Valori complessivi di oscillazione a

(somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norm EN 60335-2-77: Valore di emissione oscillazione a

Incertezza della misura K m/s

<2,5 =1,5 <2,5 =1,5 OBJ_BUCH-1996-005.book Page 42 Thursday, January 14, 2016 1:02 PMItaliano | 43 Bosch Power Tools F 016 L81 374 | (14.1.16) Dichiarazione di conformità Categoria di prodotto: 32 Ente designato: SRL, Sudbury, England, Nr. 1088 Fascicolo tecnico (2006/42/CE, 2000/14/CE) presso: Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montaggio ed uso Individuazione dei guasti e rimedi 3 600 ... HA6 1.. HA6 2.. Dichiariamo sotto la nostra piena responsabilità che il prodotto descritto nella sezione «Dati tecnici» è conforme a tutte le disposizioni pertinenti delle Direttive 2011/65/UE, fi- no al 19 aprile 2016: 2004/108/CE, dal 20 aprile 2016: 2014/30/UE, 2006/42/CE, 2000/14/CE alle relative modifiche, nonché alle seguenti Normative: EN 60335-1, EN 60335-2-77, EN 50581. 2000/14/CE: Llivello di potenza sonora garantito: Procedimento di valutazione della conformità secondo appendice VI. dB(A) 96 96 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Scopo dell’operazione Figura Pagina Volume di fornitura

Montaggio delle ruote

Assemblaggio del cestello raccoglierba Inserimento/rimozione del cestello rac- coglierba 4 204 Regolazione dell’altezza di taglio

Indicazioni operative

Manutenzione della lama
