LIETOŠANAS INSTRUKCIJA ARM 3400 BOSCH

OBJ_BUCH-1996-005.book Page 185 Thursday, January 14, 2016 1:02 PM186 | Eesti F 016 L81 374 | (14.1.16) Bosch Power Tools Vea otsing Klienditeenindus ja müügijärgne nõustamine www.bosch-garden.com Järelepärimiste esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: 6549 568 Faks: 679 1129 Kasutuskõlbmatuks muutunud seadmete käitlus Aiatööriistad, lisatarvikud ja pakend tuleb keskkonnasäästlikult ringlusse võtta. Ärge visake kasutusressursi ammendanud aiatööriistu olmejäätmete hulka! Üksnes EL liikmesriikidele: Vastavalt Euroopa Liidu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi kohaldamisele liikmesriikides tuleb kasutusressursi ammendanud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult ringlusse võtta. Tootja jätab endale õiguse muudatuste tegemiseks. STOP Tunnused Võimalik põhjus Kõrvaldamine Mootor ei tööta Puudub võrgupinge Kontrollige ja lülitage sisse Pistikupesa on defektne Kasutage teist pistikupesa Pikendusjuhe on vigastatud Kontrollige toitejuhe üle ja vahetage välja, kui see on vigastatud Kaitse on rakendunud Vahetage kaitse välja Muru on liiga kõrge Reguleerige välja suurem lõikekõrgus ja kallutage aiatööriista, et esialgset koormust vähendada Mootori kaitsesidur rakendus Laske mootoril jahtuda ja reguleerige välja suurem lõikekõrgus Seade töötab katkendlikult Pikendusjuhe on vigastatud Kontrollige toitejuhe üle ja vahetage välja, kui see on vigastatud Seadme siseühendused ei ole korras Pöörduge remonditöökotta Mootori kaitsesidur rakendus Laske mootoril jahtuda ja reguleerige välja suurem lõikekõrgus Niitmistulemus on ebaühtlane ja/või Mootor töötab raskelt Lõikekõrgus on liiga madal Reguleerige välja suurem lõikekõrgus Lõiketera on nüri Lõiketerade vahetus Võimalik on ummistus Kontrollige aiatööriista alumist külge ja vajaduse korral puhastage see (kandke alati aiakindaid) Lõiketera on valepidi monteeritud Monteerige lõiketera õigetpidi Pärast seadme sisselülitamist lõiketera ei pöörle Rohi takistab lõiketera tööd Lülitage seade välja Eemaldage ummistus (kandke alati aiakindaid) Lõiketera mutter/kruvi on lõtv Pingutage lõiketera mutrit/kruvi (17 Nm) Tugev vibratsioon/müra Lõiketera mutter/kruvi on lõtv Pingutage lõiketera mutrit/kruvi (17 Nm) Lõiketera on vigastatud Lõiketerade vahetus OBJ_BUCH-1996-005.book Page 186 Thursday, January 14, 2016 1:02 PMLatviešu | 187 Bosch Power Tools F 016 L81 374 | (14.1.16) Latviešu Drošības noteikumi Uzmanību! Rūpīgi izlasiet tālāk sniegtos norādījumus. Iepazīstieties ar dārza instrumenta vadības elementiem un tā pareizu lietošanu. Pēc izlasīšanas saglabājiet lietošanas pamācību turpmākai izmantošanai. Uz dārza instrumenta korpusa attēloto simbolu skaidrojums Vispārēja rakstura brīdinājuma zīme. Izlasiet šo lietošanas pamācību. Nodrošiniet, lai tuvumā esošās personas neapdraudētu dažādi priekšmeti, kas var lidot prom no darba vietas. Brīdinājums. Ieturiet drošu attālumu līdz dārza instrumentam laikā, kad tas darbojas. Uzmanību! Nepieskarieties rotējošajiem asmeņiem. Asmeņi ir asi. Ievērojiet piesardzību, lai nezaudētu roku vai kāju pirkstus. Ievērojiet piesardzību. Izslēdziet dārza instrumentu un atvienojiet tā elektrokabeļa kontaktdakšu no elektrotīkla kontaktligzdas pirms instrumenta regulēšanas vai tīrīšanas, gadījumā, ja ir aizķēries vai samezglojies tā elektrokabelis, kā arī, kaut uz neilgu laiku atstājot dārza instrumentu bez uzraudzības. Sekojiet, lai elektrokabelis nenonāktu griezējasmeņu tuvumā. Nepieskarieties dārza instrumenta kustīgajām daļām, bet nogaidiet, līdz tās pilnīgi apstājas. Pēc dārza instrumenta izslēgšanas tā asmeņi zināmu laiku turpina rotēt un var izraisīt savainojumus. Nelietojiet dārza instrumentu lietus laikā un neatstājiet to lietū. Sargieties no elektriskā trieciena. Sekojiet, lai savienojošais kabelis nenonāktu griezējasmeņu tuvumā. Lietošana Neļaujiet lietot dārza instrumentu bērniem vai personām, kuras ar to neprot apieties. Minimālais vecums dārza instrumentu lietotājiem tiek noteikts atbilstoši nacionālajai likumdošanai. Laikā, kad dārza instruments netiek lietots, uzglabājiet to vietā, kas nav sasniedzama bērniem. Šis dārza instruments nav paredzēts, lai to lietotu personas (tai skaitā arī bērni) ar traucētām fiziskajām, sensorajām vai garīgajām spējām vai nepietiekošu pieredzi un/vai nepietiekošām zināšanām, izņemot gadījumus, kad lietošana notiek par minēto personu drošību atbildīgas personas uzraudzībā vai saņemot no OBJ_BUCH-1996-005.book Page 187 Thursday, January 14, 2016 1:02 PM188 | Latviešu F 016 L81 374 | (14.1.16) Bosch Power Tools tās norādījumus, kā lietojams dārza instruments. Bērniem jānodrošina vajadzīgā uzraudzība, lai viņi nesāktu rotaļāties ar dārza instrumentu. Neveiciet zāliena appļaušanu, ja darba vietas tiešā tuvumā atrodas citas personas (it īpaši bērni) vai mājdzīvnieki. Instrumenta lietotājs nes atbildību par kaitējumu, kas tā darbības rezultātā tiek nodarīts citām personām vai viņu īpašumam. Nestrādājiet ar dārza instrumentu basām kājām vai vaļējās sandalēs. Darba laikā vienmēr nēsājiet stabilus apavus un garās bikses. Pirms darba rūpīgi pārbaudiet apstrādājamo vietu un attīriet to no akmeņiem, auklām, stieplēm, kauliem un citiem svešķermeņiem. Ik reizi pirms darba pārbaudiet, vai instrumenta asmens, tā stiprinājuma skrūves un griezējmezgls nav nolietojies vai bojāts. Lai saglabātos griezējmezgla līdzsvarojums, nomainiet nolietoto vai bojāto asmeni un tā stiprinājuma skrūves tikai komplekta sastāvā. Veiciet appļaušanu tikai diennakts gaišajā laikā vai labā mākslīgajā apgaismojumā. Nestrādājiet ar zāliena pļāvēju sliktos laika apstākļos un jo īpaši negaisa laikā. Ja iespējams, nelietojiet dārza instrumentu mitrā zālē. Darba laikā vienmēr pārvietojieties mērenā gaitā, ejot vienmērīgiem soļiem. Nelietojiet dārza instrumentu ar bojātām aizsargierīcēm un pārsegiem vai arī bez aizsargierīcēm, piemēram, bez aizsargvāka un/vai bez zāles savācējtvertnes. Nēsājiet ausu aizsargus. Darbs nogāzēs var būt bīstams. –Neappļaujiet stipri stāvas nogāzes. – Apstrādājot nogāzes vai strādājot mitrā zālē, ieturiet drošu līdzsvaru. – Vienmēr pārvietojiet zāliena pļāvēju gar nogāzi, bet ne augšup vai lejup pa to. –Ievērojiet īpašu piesardzību, mainot apstrādes virzienu slīpā vietā. Īpaši uzmanieties, ja darba gaitā nākas kāpties atpakaļ vai pārvietot dārza instrumentu virzienā uz sevi. Zāliena appļaušanas laikā vienmēr pārvietojiet dārza instrumentu uz priekšu, bet ne virzienā uz sevi. Ja dārza instruments tiek pārvietots pa vietām bez zāles pārklājuma, uz zāliena appļaušanas vietu vai no tās, kā arī laikā, kad tas transportēšanas laikā tiek sasvērts, instrumenta asmeņiem jābūt nekustīgiem. Dārza instrumenta palaišanas brīdī tam jāatrodas horizontālā stāvoklī, izņemot gadījumus, kad instruments nedaudz jāsasver, lai atvieglotu tā iedarbināšanu garā zālē. Šādās reizēs sasveriet dārza instrumentu tikai par minimāli nepieciešamo leņķi, nospiežot lejup tā rokturi un paceļot augšup no sevis tālāko instrumenta daļu. Pirms dārza instrumenta nolaišanas atpakaļ horizontālā stāvoklī novietojiet abas rokas uz tā roktura. OBJ_BUCH-1996-005.book Page 188 Thursday, January 14, 2016 1:02 PMLatviešu | 189 Bosch Power Tools F 016 L81 374 | (14.1.16) Ieslēdziet dārza instrumentu, kā norādīts tā lietošanas pamācībā, stāvot drošā attālumā no rotējošajām daļām. Nenovietojiet rokas vai kājas tuvu instrumenta rotējošajām daļām vai zem tām. Strādājot ar dārza instrumentu, ieturiet drošu attālumu no atkritumu izmešanas zonas. Neceliet un nenesiet dārza instrumentu, ja darbojas tā dzinējs. Neveiciet nekādas izmaiņas dārza instrumenta konstrukcijā. Nesankcionētas izmaiņas var nelabvēlīgi ietekmēt dārza instrumenta darbības drošumu un būt par cēloni paaugstinātam trokšņa un vibrācijas līmenim. Regulāri pārbaudiet dārza instrumenta elektrokabeli un izmantojamo pagarinātājkabeli. Nepievienojiet bojātu kabeli pie elektrotīkla un nepieskarieties tam, pirms kabelis nav atvienots no elektrotīkla. Ja kabelis ir bojāts, spriegums var nonākt uz dārza elektroinstrumenta spriegumnesošajām daļām. Rūpējieties par savu drošību – sargieties no elektriskā trieciena. Atvienojiet instrumenta kontaktdakšu no elektrotīkla kontaktligzdas: –vienmēr, kad dārza instruments tiek atstāts bez uzraudzības, – atbrīvojot iestrēgušās daļas, – veicot dārza instrumenta pārbaudi, tīrīšanu vai citus darbus ar to, –pēc dārza instrumenta saskaršanās ar svešķermeni; šādā gadījumā nekavējoties pārbaudiet, vai dārza instruments nav bojāts, un vajadzības gadījumā nodrošiniet, lai tam tiktu veikts nepieciešamais remonts, –ja dārza instruments sāk neparasti stipri vibrēt (šādā gadījumā tas nekavējoties jāpārbauda). Pievienošana elektrotīklam Elektrobarošanas avota spriegumam jāatbilst vērtībai, kas norādīta uz instrumenta marķējuma plāksnītes. Šo instrumentu ieteicams pievienot pie elektrotīkla kontaktligzdas, kas aprīkota ar 30 mA noplūdes strāvas aizsargreleju. Nomainiet šā instrumenta elektrokabeli tikai ar ražotājfirmas ieteiktu kabeli, kura pasūtījuma numurs un tips ir norādīts lietošanas pamācībā. Nepieskarieties elektrokabeļa kontaktdakšai ar mitrām rokām. Nepieļaujiet transporta līdzekļu pārvietošanos pāri instrumenta elektrokabelim un pagarinātājkabelim, nesaspiediet un nestiepiet kabeļus, jo šāda apiešanās tos var sabojāt. Sargājiet kabeļus no karstuma, eļļas un asām malām. Pagarinātājkabelim jābūt veidotam ūdensdrošā izpildījumā, un tā vadu šķērsgriezuma laukumam jāatbilst lietošanas pamācībā norādītajai vērtībai. Kabeļu savienojums nedrīkst atrasties ūdenī. OBJ_BUCH-1996-005.book Page 189 Thursday, January 14, 2016 1:02 PM190 | Latviešu F 016 L81 374 | (14.1.16) Bosch Power Tools Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus. Elektriskā drošība Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu un atvienojiet tā kontaktdakšu no elektrotīkla. Rīkojieties šādi arī tad, ja elektrokabelis ir bojāts, pārgriezts vai samezglojies. Pēc dārza instrumenta izslēgšanas tā asmeņi vēl dažas sekundes turpina griezties. Ievērojiet piesardzību –nepieskarieties rotējošajam griezējasmenim. Drošības apsvērumu dēļ šis dārza instruments ir apgādāts ar aizsargizolāciju un var tikt lietots bez aizsargzemējuma. Tas darbojas no maiņsprieguma 230 V, 50 Hz (instrumenti, kas paredzēti lietošanai ārpus ES, atkarībā no izpildījuma var būt paredzēti arī spriegumam 220 V vai 240 V). Izmantojiet darbam tikai lietošanai atļautos pagarinātājkabeļus. Sīkāku informāciju varat saņemt pilnvarotā klientu apkalpošanas iestādē. Kopā ar instrumentu izmantojiet tikai tādus pagarinātājkabeļus, kuru uzbūve ir saderīga ar tipiem H05VV-F, H05RN- F vai IEC (60227 IEC 53, 60245 IEC 57). Ja instrumenta darbināšanai tiek izmantots pagarinātājkabelis, tā vadu minimālajam šķērsgriezumam jābūt šādam: – 1,0 mm

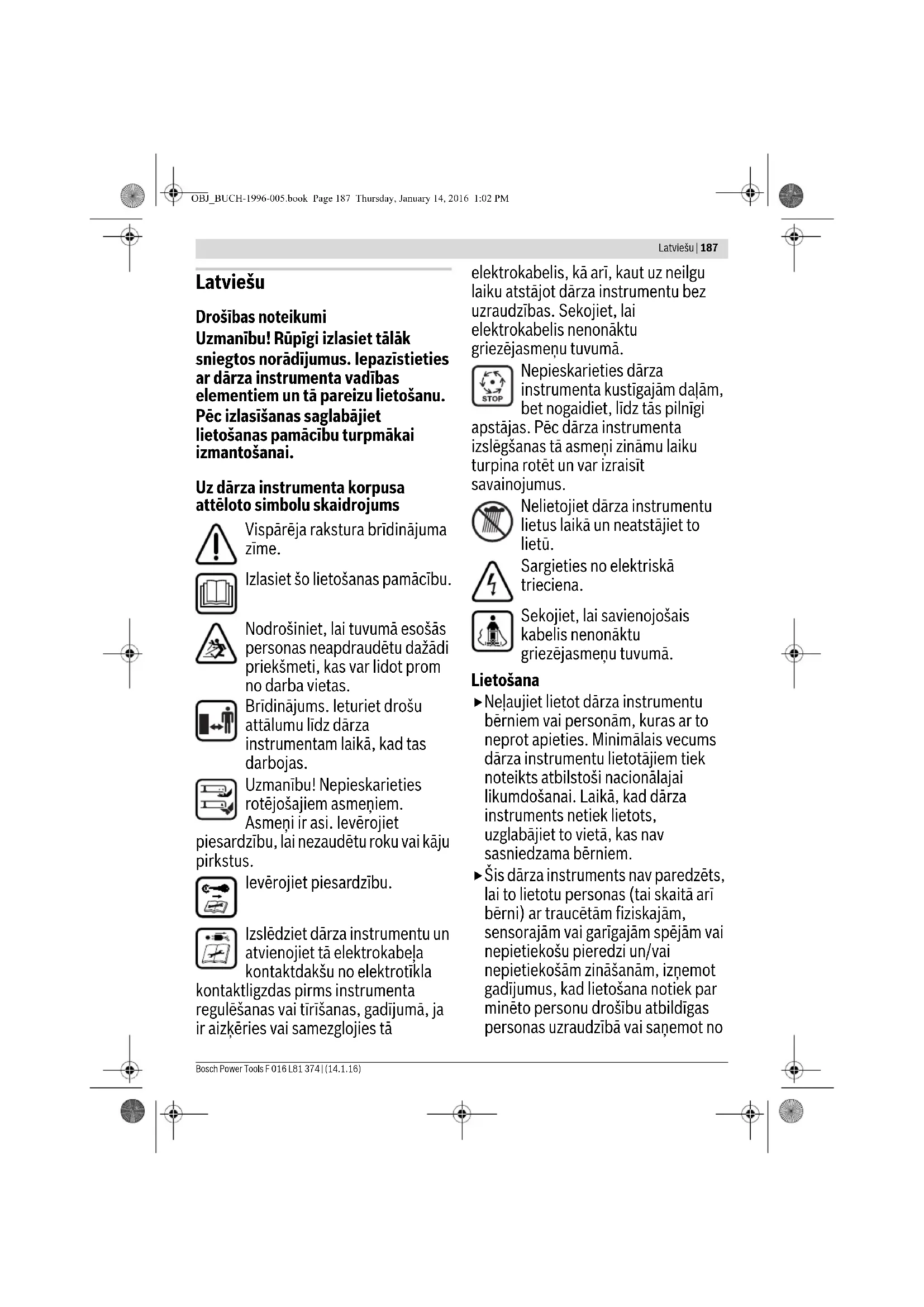

pie maksimālā garuma 100 m. Piezīme. Izmantojamajam pagarinātājkabelim jābūt apgādātam ar aizsargzemējuma vadu, kas ļauj instrumenta aizsargzemējuma ķēdi caur kontaktdakšu savienot ar elektroapgādes sistēmas aizsargzemējuma ķēdi, kā norādīts elektrodrošības noteikumos. Šaubu gadījumā konsultējieties ar kvalificētu elektriķi vai griezieties tuvākajā Bosch pilnvarotā remonta darbnīcā. IEVĒRĪBAI! Nepiemērotu pagarinātājkabeļu izmantošana var būt bīstama. Pagarinātājkabelim, kontaktdakšai un savienotājam jābūt ūdensdrošiem un piemērotiem izmantošanai ārpus telpām. Kabeļu savienojumiem jābūt sausiem, tos nedrīkst novietot uz zemes. Lai paaugstinātu elektrodrošību, ieteicams lietot noplūdes strāvas aizsargreleju (RCD) ar maksimālo aizsargstrāvu 30 mA. Šis aizsargrelejs ikreiz pirms darba jāpārbauda. OBJ_BUCH-1996-005.book Page 190 Thursday, January 14, 2016 1:02 PMLatviešu | 191 Bosch Power Tools F 016 L81 374 | (14.1.16) Piezīme par izstrādājumiem, kas nav iegādāti Lielbritānijā. UZMANĪBU! Drošības apsvērumu dēļ dārza instrumenta kontaktdakšu nepieciešams mehāniski sasaistīt ar pagarinātājkabeli. Pagarinātājkabeļa savienotājiem jābūt nodrošinātiem pret ūdens šļakatām; tiem jābūt pagatavotiem no gumijas vai pārklātiem ar gumiju. Pagarinātājkabelis jālieto kopā ar īpašu pretstiepes stiprinājumu. Regulāri pārbaudiet, vai savienojošajos kabeļos nav vērojamas bojājumu pazīmes, un izmantojiet tos tikai tad, ja kabeļi ir nevainojamā stāvoklī. Atklājot elektrokabelī bojājumu, nodrošiniet, lai nepieciešamais remonts tiktu veikts Bosch pilnvarotā remonta darbnīcā. Apkalpošana Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus. Pārbaudiet, vai ir stingri pieskrūvēti visi dārza instrumenta uzgriežņi un skrūves un vai tas atrodas apmierinošā tehniskā stāvoklī. Regulāri pārbaudiet zāles savācējtvertnes stāvokli un nolietošanās pakāpi. Lai panāktu augstu darba drošību, pārbaudiet dārza instrumentu un nomainiet tā izdilušās vai bojātās daļas. Lietojiet vienīgi šim dārza instrumentam paredzēto griezējasmeni. Nodrošiniet, lai nomaiņai tiktu izmantotas vienīgi oriģinālās rezerves daļas, kas ražotas firmā Bosch. Pirms dārza instrumenta novietošanas uzglabāšanai pārliecinieties, ka tas ir tīrs un brīvs no zāliena paliekām. Vajadzības gadījumā notīriet instrumentu ar mīkstu, sausu suku. Simboli Tālāk aplūkoto simbolu nozīmi ir svarīgi zināt, lai varētu lasīt un pareizi izprast šo lietošanas pamācību. Iegaumējiet šos simbolus un to nozīmi. Simbolu pareiza interpretācija ļaus vieglāk un drošāk lietot dārza instrumentu. Pielietojums Šis dārza instruments ir paredzēts piemājas zāliena appļaušanai. Simbols Nozīme Reakcijas virziens Kustības virziens Nēsājiet aizsargcimdus Svars Ieslēgšana Izslēgšana Atļauta darbība Aizliegta darbība Piederumi/rezerves daļas OBJ_BUCH-1996-005.book Page 191 Thursday, January 14, 2016 1:02 PM192 | Latviešu F 016 L81 374 | (14.1.16) Bosch Power Tools Tehniskie parametri Informācija par troksni un vibrāciju Atbilstības deklarācija Izstrādājuma kategorija: 32 Pārbaudes vieta: SRL, Sudbury, England, Nr. 1088 Tehniskā lieta (2006/42/EK, 2000/14/EK) no: Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montāža un lietošana Zāliena pļāvējs ARM 33/ARM 34/ARM 34 R/

Izstrādājuma numurs 3 600 HA6 1.. 3 600 HA6 2.. Nominālā patērējamā jauda W 1300 1400 Appļaušanas platums cm 34 37 Appļaušanas augstums mm 20 – 70 20 –70 Zāles savācējtvertnes ietilpība l4040 Svars atbilstoši EPTA-Procedure 01:2014 kg 12,0 12,5 Elektroaizsardzības klase /II /II Sērijas numurs skatīt marķējuma plāksnīti uz dārza instrumenta Šādi parametri tiek nodrošināti pie nominālā elektrobarošanas sprieguma [U] 230 V. Iekārtām, kas paredzētas citam spriegumam vai ir modificētas atbilstoši nacionālajiem standartiem, šie parametri var atšķirties. Ieslēgšanas brīdī elektrotīklā var īslaicīgi pazemināties spriegums. Pie sliktas tīkla kvalitātes tas var traucēt citu elektroierīču darbību. Taču, ja elektrotīkla iekšējā pretestība nepārsniedz 0,36 omus, elektrobarošanas traucējumi nav sagaidāmi. Trokšņa parametru vērtības ir noteiktas atbilstoši EN 60335-2-77. 3 600 ... HA6 1.. HA6 2.. Instrumenta radītā pēc raksturlīknes A izsvērtā trokšņa parametru tipiskās vērtības ir šādas. Trokšņa spiediena līmenis Trokšņa jaudas līmenis Izkliede K Nēsājiet ausu aizsargus! dB(A) dB(A)

Kopējā svārstību paātrinājuma vērtība a

(vektoru summa trijos virzienos) un izkliede K ir noteikta atbilstoši standartam EN 60335-2-77: Svārstību paātrinājuma vērtība a

<2,5 =1,5 <2,5 =1,5 3 600 ... HA6 1.. HA6 2.. Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie parametri“ aprakstītais izstrādājums atbilst visiem direktīvās 2011/65/ES, kā arī līdz 2016. gada 19. aprīlim direktīvā 2004/108/EK un no 2016. gada 20. aprīļa direktīvās 2014/30/ES, 2006/42/EK, 2000/14/EK un to labojumos ietvertajiem saistošajiem noteikumiem, kā arī šādiem standartiem: EN 60335-1, EN 60335-2-77, EN 50581. Direktīva 2000/14/EK: garantētais trokšņa jaudas līmenis ir: Atbilstība ir noteikta saskaņā ar pielikumu VI. dB(A) 96 96 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Darbība un tās mērķis Attēls Lappuse Piegādes komplekts

Zāles savācējtvertnes salikšana Zāles savācējtvertnes nostiprināšana un noņemšana 4 204 Appļaušanas augstuma regulēšana

OBJ_BUCH-1996-005.book Page 192 Thursday, January 14, 2016 1:02 PMLatviešu | 193 Bosch Power Tools F 016 L81 374 | (14.1.16) Kļūmju uzmeklēšana Klientu konsultāciju dienests un konsultācijas par lietošanu www.bosch-garden.com Pieprasot konsultācijas un pasūtot rezerves daļas, lūdzam noteikti paziņot desmitzīmju pasūtījuma numuru, kas norādīts uz dārza instrumenta marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotais dārza instruments, tā piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet dārza instrumentu sadzīves atkritumu tvertnē! Tikai ES valstīm Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgās elektriskās un elektroniskās ierīces jāsavāc atsevišķi un jānogādā otrreizējai pā rstrādei apkārtējai videi nekaitīgā veidā. Tiesības uz izmaiņām tiek saglabātas. STOP Pazīme Iespējamais cēlonis Novēršana Nedarbojas dzinējs Elektrotīklā nav sprieguma Pārbaudiet elektrotīklu un ieslēdziet spriegumu Ir bojāta kontaktligzda Izmantojiet citu kontaktligzdu Ir bojāts pagarinātājkabelis Pārbaudiet kabeli un nomainiet, ja tas ir bojāts Ir pārdedzis drošinātājs Nomainiet drošinātāju Zāle ir pārāk gara Palieliniet appļaušanas augstumu un palaišanas brīdī sasveriet instrumentu, lai samazinātu slodzi Ir nostrādājusi dzinēja aizsardzība Ļaujiet dzinējam atdzist un palieliniet appļaušanas augstumu Dārza instruments darbojas ar pārtraukumiem Ir bojāts pagarinātājkabelis Pārbaudiet kabeli un nomainiet, ja tas ir bojāts Ir bojāti dārza instrumenta iekšējie savienojumi Griezieties remonta darbnīc
