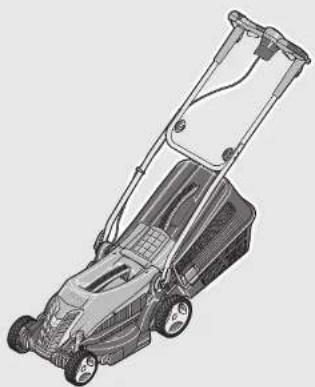

ПОСІБНИК КОРИСТУВАЧА ARM 3400 BOSCH

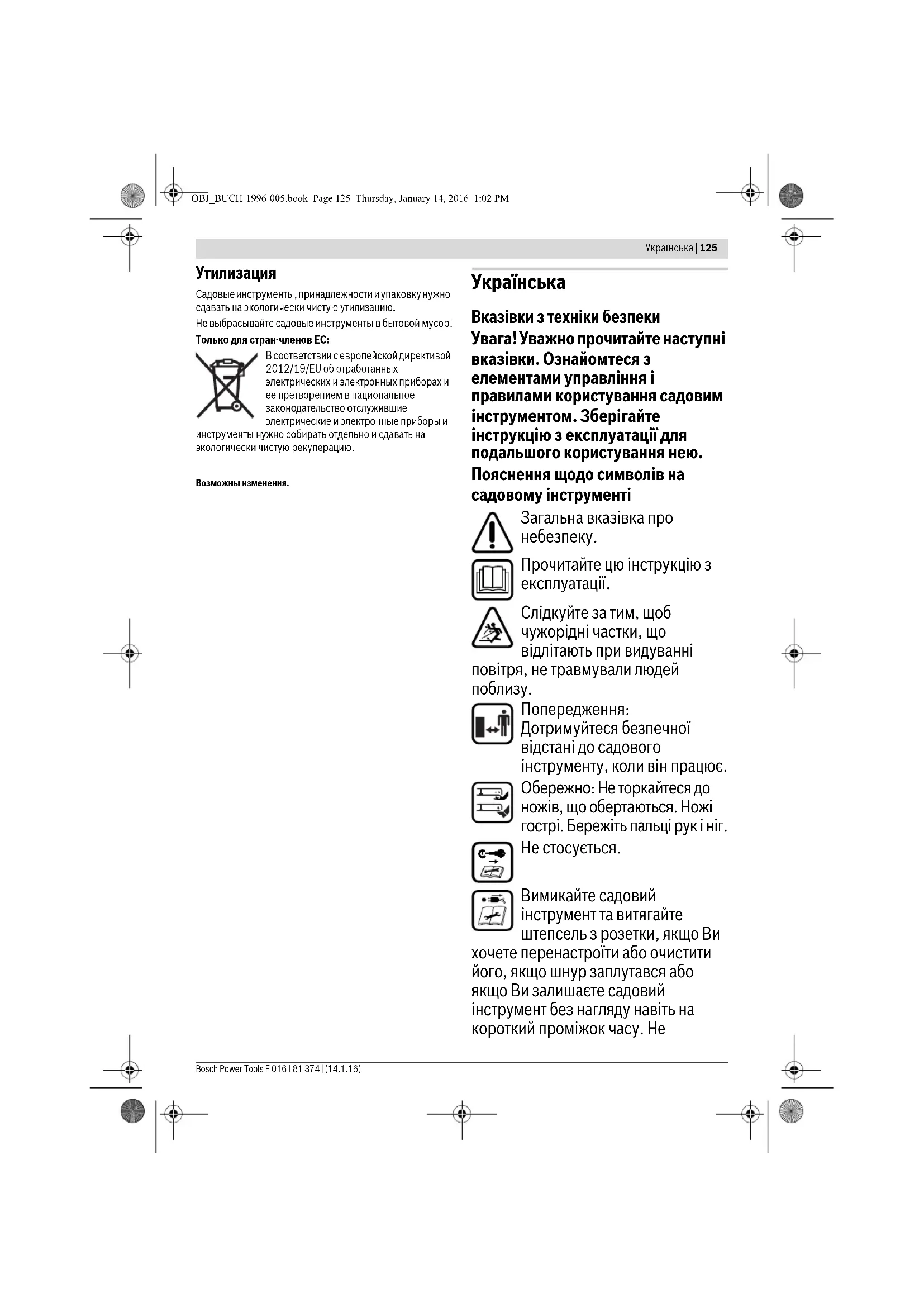

Вказівки з техніки безпеки Увага! Уважно прочитайте наступні вказівки. Ознайомтеся з елементами управління і правилами користування садовим інструментом. Зберігайте інструкцію з експлуатації для подальшого користування нею. Пояснення щодо символів на садовому інструменті Загальна вказівка про

Прочитайте цю інструкцію з експлуатації. Слідкуйте за тим, щоб чужорідні частки, що відлітають при видуванні повітря, не травмували людей

Попередження: Дотримуйтеся безпечної відстані до садового інструменту, коли він працює. Обережно: Не торкайтеся до ножів, що обертаються. Ножі гострі. Бережіть пальці рук і ніг. Не стосується. Вимикайте садовий інструмент та витягайте штепсель з розетки, якщо Ви хочете перенастроїти або очистити його, якщо шнур заплутався або якщо Ви залишаєте садовий інструмент без нагляду навіть на короткий проміжок часу. Не OBJ_BUCH-1996-005.book Page 125 Thursday, January 14, 2016 1:02 PM126 | Українська F 016 L81 374 | (14.1.16) Bosch Power Tools допускайте потрапляння шнура живлення під ножі. Перш ніж торкатися до деталей садового інструменту, зачекайте, доки всі деталі не зупиняться. Після вимкнення садового інструменту ножі ще продовжують обертатися і можуть призвести до поранень. Не користуйтеся садовим інструментом в дощ, на прилад взагалі не повинен попадати дощ. Захищайте себе від удару електричним струмом. Не допускайте потрапляння шнура живлення під ножі. Експлуатація Ні в якому разі не дозволяйте користуватися садовим інструментом дітям і особам, що не знайомі з цими вказівками. Національні приписи можуть обмежувати допустимий вік користувача. Якщо Ви не працюєте з садовим інструментом, зберігайте його в недоступному для дітей місці. Цей садовий інструмент не призначений для використання особами (включаючи дітей) з обмеженими психічними, чуттєвими або розумовими здатностями або недостатнім досвідом та/або недостатніми знаннями – це дозволяється робити лише у тому випадку, якщо за ними спостерігає особа, що відповідає за їхню безпеку, або вони отримують від неї вказівки щодо того, як слід використовувати

Необхідно спостерігати за дітьми, щоб переконатися, що вони не грають з садовим інструментом. Ніколи не скошуйте траву, коли поблизу знаходяться люди, зокрема діти, або домашні тварини. Користувач несе відповідальність за нещасні випадки, тілесні ушкодження інших людей і пошкодження чужого майна. Не працюйте з садовими інструментом босоніж або у відкритих сандалях. Завжди майте на собі міцне взуття і довгі штани. Уважно огляньте ділянку, на якій Ви збираєтеся працювати, і приберіть каміння, дрючки, дроти, кістки і інші чужорідні предмети. Перед користуванням газонокосаркою завжди продивляйтеся, чи не зносилися і чи не пошкоджені ножі, гвинти ножів і ножовий вузол. Щоб уникнути дисбалансу, ножі і гвинти ножів, що зносилися або пошкоджені, завжди міняйте усі

Скошуйте траву лише при денному світлі або при доброму штучному освітленні. Не працюйте з газонокосаркою в погану погоду, особливо, коли збирається гроза. За можливістю не користуйтесь садовим інструментом на мокрій

OBJ_BUCH-1996-005.book Page 126 Thursday, January 14, 2016 1:02 PMУкраїнська | 127 Bosch Power Tools F 016 L81 374 | (14.1.16) Завжди йдіть спокійним кроком, ніколи не біжіть. Ніколи не користуйтеся садовим інструментом з пошкодженими захисними пристроями і кришками або без запобіжних пристроїв, як напр., без дефлектора та/або без кошика для скошеної трави. Вдягайте навушники. Скошування трави на косогорах може бути небезпечним. – Не скошуйте траву на занадто крутих схилах. – На схилах та на мокрій траві завжди слідкуйте за тим, щоб Ви стійко стояли на ногах. – На схилах завжди косіть газон поперек, а не вгору-вниз. – Якщо Ви працюєте на схилах, будьте особливо обережними на

Будьте особливо обережними, коли Ви задкуєте або тягнете садовий інструмент за собою. При скошуванні трави завжди штовхайте садовий інструмент поперед себе і ніколи не тягніть його до себе. Нахиляти садовий інструмент для його перевезення, перевозити його через голі ділянки, а також до місця, де Ви збираєтесь скошувати траву, або з такого місця дозволяється лише, коли ножі

При запуску садового інструменту і вмиканні мотора не нахиляйте садовий інструмент – за винятком тих випадків, коли це необхідно зважаючи на високу траву. У такому випадку піднімайте садовий інструмент, притискаючи рукоятку, лише наскільки це необхідно і лише з протилежного до Вас боку. Коли будете опускати садовий інструмент, слідкуйте за тим, щоб Ваші руки були на рукоятці. Вмикайте садовий інструмент, як описано в інструкції з експлуатації, і слідкуйте за тим, щоб Ваші ноги були на достатній відстані від ножів, що обертаються. Не підсовуйте руки і ноги під деталі, що обертаються, і не тримайте поблизу від таких деталей. Тримайтеся на відстані від викидної зони, коли працюєте із садовим інструментом. Ніколи не піднімайте і не переносьте садовий інструмент, коли працює мотор. Нічого не міняйте в приладі. Недозволені зміни можуть вплинути на безпеку садового інструменту і призвести до посилених шумів і вібрацій. Регулярно перевіряйте шнур живлення та подовжувач, яким Ви користуєтеся. Не під’єднуйте пошкоджений шнур до мережі живлення і не торкайтеся до нього, поки Ви не від’єднали його від мережі живлення. При пошкодженому шнурі можливий контакт з частинами, що знаходяться під напругою. Захистіть себе від небезпеки ураження електричним струмом. OBJ_BUCH-1996-005.book Page 127 Thursday, January 14, 2016 1:02 PM128 | Українська F 016 L81 374 | (14.1.16) Bosch Power Tools Витягуйте штепсель з розетки: – завжди, коли залишаєте садовий інструмент без нагляду, – перед тим, як звільнити шипи що

– перед тим, як перевірити або прочистити садовий інструмент, або виконати якісь роботи в ньому, – після зіткнення з чужорідним тілом. Негайно перевірте садовий інструмент на предмет пошкоджень і за необхідністю відремонтуйте, –якщо садовий інструмент почав незвичайно вібрувати (негайно перевірте). Підключення до джерела струму Напруга в джерелі струму повинна відповідати даним на заводській табличці приладу. Радимо підключати цей прилад лише до розетки, що захищена автоматом захисного вимкнення на 30 мА. При заміні шнура на цьому приладі використовуйте лише мережний шнур, що передбачений виробником, номер для замовлення та тип див. в інструкції з експлуатації. Ніколи не беріться за штепсель мокрими руками. Не переїжджайте, не здавлюйте та не смикайте мережевий шнур або подовжувальний шнур, оскільки його можна пошкодити. Захищайте шнур від високої температури, масла і гострих країв. Подовжувальний шнур повинен мати вказаний в інструкції з експлуатації переріз та бути захищений від бризок води. Штепсельний роз’єм не повинен лежати в воді. Вдягайте завжди садові рукавиці, якщо Ви збираєтесь орудувати або працювати поблизу гострих ножів. Електрична безпека Увага! Перед роботами з технічного обслуговування або очищення вимикайте садовий інструмент та витягуйте штепсель з розетки. Це саме має чинність і якщо електрокабель пошкоджений, надрізаний або заплутався. Після вимкнення садового інструменту ножі обертаються ще декілька секунд. Обережно – не торкайтеся до ножа, що обертається. З міркувань техніки безпеки Ваш садовий інструмент має захисну ізоляцію і не потребує заземлення. Робоча напруга становить 230 В~, 50 Гц (для країн, що не належать до ЄС, в залежності від виконання 220 В або 240 В). Використовуйте лише дозволені подовжувальні кабелі. Інформацію можна отримати в авторизований сервісній майстерні. Дозволяється користуватися лише подовжувачами типу H05VV-F, H05RN-F або IEC (60227 IEC 53, 60245 IEC 57). Якщо Ви будете користуватися приладом через подовжувач, OBJ_BUCH-1996-005.book Page 128 Thursday, January 14, 2016 1:02 PMУкраїнська | 129 Bosch Power Tools F 016 L81 374 | (14.1.16) дозволяється користуватися лише шнуром з таким діаметром: – 1,0 мм

: максимальна довжина 40 м – 1,5 мм

: максимальна довжина 60 м – 2,5 мм

: максимальна довжина 100 м Вказівка: якщо використовується подовжувальний кабель, він повинен мати захисний провід, який через штекер поєднаний з захисним проводом Вашої електромережі (як описано в правилах техніки

При сумнівах запитайте кваліфікованого електрика або найближче представництво компанії Bosch, що здійснює сервісне обслуговування. ОБЕРЕЖНО: Не передбачений подовжувальний кабель може бути небезпечним. Подовжувальний кабель, штекер та муфта повинні мати водонепроникне, дозволене для використання надворі

Кабельні з’єднання мають бути сухими і не повинні лежати на землі. З метою збільшення безпеки рекомендується користуватися захисним автоматом макс. на 30 мА. Цей захисний автомат слід перевіряти перед кожним користуванням. Вказівка щодо продуктів, що були куплені за межами Великобританії: УВАГА: З міркувань техніки безпеки потрібно, щоб штепсель садового інструменту був з’єднаний з подовжувальним кабелем. З’єднувальна муфта подовжувального кабелю повинна бути захищена від водяних бризок, зроблена з гуми або покрита гумою. Подовжувальний кабель має використовуватися з елементом, що компенсує натяг. Під’єднувальний кабель треба регулярно перевіряти на предмет пошкоджень; його дозволяється використовувати лише в бездоганному стані. Пошкоджений під’єднувальний кабель дозволяється ремонтувати лише в авторизованій майстерні Bosch. Технічне обслуговування Вдягайте завжди садові рукавиці, якщо Ви збираєтесь орудувати або працювати поблизу гострих ножів. Перевіряйте всі гайки, прогоничі і гвинти на предмет міцної посадки, щоб забезпечити безпечний робочий стан садового інструменту. Регулярно перевіряйте стан і відсутність слідів зношення на кошику для трави. Перевіряйте садовий інструмент і про всяк випадок міняйте зношені або пошкоджені деталі. Використовуйте лише ножі, що передбачені для садового інструменту. Слідкуйте за тим, щоб нові деталі були від Bosch. OBJ_BUCH-1996-005.book Page 129 Thursday, January 14, 2016 1:02 PM130 | Українська F 016 L81 374 | (14.1.16) Bosch Power Tools Перед зберіганням впевніться, що садовий інструмент чистий і на ньому нема органічних залишків. За необхідністю очистіть його сухою щіткою.

Наступні символи стануть Вам у нагоді, коли Ви будете читати та щоб зрозуміти інструкцію з експлуатації. Запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та безпечно користуватися садовим інструментом. Призначення приладу Садовий інструмент призначений для косіння газонів в приватному господарстві. Технічні дані Інформація щодо шуму і вібрації Символ Значення Напрямок реакції Напрямок руху Вдягайте захисні рукавиці

Дозволена дія Заборонена дія Приладдя/запчастини Символ Значення Газонокосарка ARM 33/ARM 34/ARM 34 R/

Товарний номер 3 600 HA6 1.. 3 600 HA6 2.. Ном. споживана потужність Вт 1300 1400 Ширина ножа см 34 37 Висота скошування мм 20 – 70 20 –70 Місткість кошика для трави л4040 Вага відповідно до EPTA-Procedure 01:2014 кг 12,0 12,5 Клас захисту /II /II Серійний номер див. заводську табличку на садовому інструменті Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. Процеси вмикання спричиняють короткочасні падіння напруги. За несприятливих умов у мережі це може впливати на інші прилади. При повному опорі в мережі менш за 0,36 Ом перешкоди не очікуються. Значення звукової емісії отримані відповідно до EN 60335-2-77. 3 600 ... HA6 1.. HA6 2.. А-зважений рівень звукового тиску від приладу, як правило, становить: звукове навантаження звукова потужність похибка K Вдягайте навушники!

(векторна сума трьох напрямків) та похибка K відповідно до EN 60335-2-77: вібрація a

<2,5 =1,5 <2,5 =1,5 OBJ_BUCH-1996-005.book Page 130 Thursday, January 14, 2016 1:02 PMУкраїнська | 131 Bosch Power Tools F 016 L81 374 | (14.1.16) Заява про відповідність Категорія продукту: 32 Призначений центр: SRL, Sudbury, England, Nr. 1088 Технічна документація (2006/42/EС, 2000/14/EC): Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Монтаж та експлуатація Пошук несправностей 3 600 ... HA6 1.. HA6 2.. Ми заявляємо під нашу одноособову відповідальність, що описаний у розділі «Teхнічні дані» продукт відповідає усім відповідним положенням Директив 2011/65/EU, до 19 квітня 2016: 2004/108/EС, починаючи з 20 квітня 2016: 2014/30/EU, 2006/42/EС, 2000/14/EC включаючи їх зміни, а також наступним нормам: EN 60335-1, EN 60335-2-77, EN 50581. 2000/14/EС: гарантована звукова потужність: Процедура оцінки відповідності згідно з додатком VI. дБ(А)9696 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Дія Малюнок Сторінка Обсяг поставки

Збирання кошика для трави Монтаж/демонтаж кошика для трави

Регулювання висоти скошування трави 5 204

Вказівки щодо роботи

Технічне обслуговування ножа

STOP Симптоми Можлива причина Що робити Мотор не запускається Відсутнє живлення Перевірте і увімкніть Несправна розетка Користуйтеся іншою розеткою Пошкоджений подовжувальний

Перевірте та замініть кабель у разі його пошкодження Спрацював запобігач Поміняйте запобіжник Трава занадто висока Встановіть більшу висоту скошування і нахиліть садовий інструмент, щоб зменшити початкову навантаження Спрацював захисний автомат мотора Дайте мотору охолонути і встановіть більшу висоту

Садовий інструмент працює зі збоями Пошкоджений подовжувальний

Перевірте та замініть кабель у разі його пошкодження Пошкоджена внутрішня проводка садового інструменту Зверніться в сервісну майстерню Спрацював захисний автомат мотора Дайте мотору охолонути і встановіть більшу висоту

OBJ_BUCH-1996-005.book Page 131 Thursday, January 14, 2016 1:02 PM132 | Українська F 016 L81 374 | (14.1.16) Bosch Power Tools Сервіс та надання консультацій щодо використання продукції www.bosch-garden.com При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці садового інструменту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.

Садові інструменти, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте садові інструменти в побутове сміття! Лише для країн ЄС: Відповідно до європейської директиви 2012/19/EU про відпрацьовані електро- і електронні прилади і її перетворення в національному законодавстві електро- і електронні прилади, що вийшли з використання повинні здаватися окремо і утилізуватися екологічно чистим способом. Можливі зміни. Садовий інструмент скошує траву нерівномірно

Мотор працює важко Занадто мала висота скошування Встановіть більшу висоту скошування Затупився ніж Замініть ножи Можливо, прилад забився Перевірте нижню частину садового інструменту і за необхідністю усуньте причину (завжди вдягайте садові
