GEBRUIKSAANWIJZING ARM 3400 BOSCH

STOP Problema Possibili cause Rimedi Il motore non funziona Tensione di rete assente Controllare ed inserire Presa elettrica difettosa Utilizzare un’altra presa Cavo di prolunga danneggiato Controllare il cavo e, se necessario, sostituirlo Il fusibile è scattato Sostituire il fusibile Erba troppo lunga Regolare un’altezza di taglio maggiore e ribaltare l’apparecchio per il giardinaggio per ridurre la solle- citazione iniziale La protezione del motore è scattata Lasciare raffreddare il motore e regolare un’altezza di taglio maggiore L’apparecchio per il giardinaggio funziona con interruzioni Cavo di prolunga danneggiato Controllare il cavo e, se necessario, sostituirlo Cablaggio interno dell’apparecchio per il giardinaggio difettoso Contattare il centro assistenza clienti La protezione del motore è scattata Lasciare raffreddare il motore e regolare un’altezza di taglio maggiore L’apparecchio per il giardinaggio lascia tracce di taglio irregolari e/o Il motore lavora con difficoltà Altezza di taglio troppo bassa Regolare una maggiore altezza di taglio Lame senza filo Sostituzione della lama Possibile ostruzione Controllare la parte inferiore dell’apparecchio per il giardinaggio e, se necessario, eliminare l’ostruzio- ne (portare sempre guanti per giardinaggio) Lama montata in posizione errata Montare la lama nella posizione corretta OBJ_BUCH-1996-005.book Page 43 Thursday, January 14, 2016 1:02 PM44 | Nederlands F 016 L81 374 | (14.1.16) Bosch Power Tools Assistenza clienti e consulenza impieghi www.bosch-garden.com Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a die- ci cifre riportato sulla targhetta di fabbricazione dell’apparec- chio per il giardinaggio. Italia Officina Elettroutensili Robert Bosch S.p.A. Corso Europa 2/A 20020 LAINATE (MI) Tel.: (02) 3696 2663 Fax: (02) 3696 2662 Fax: (02) 3696 8677 E-Mail: officina.elettroutensili@it.bosch.com Svizzera Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta- mente on-line i ricambi. Tel.: (044) 8471513 Fax: (044) 8471553 E-Mail: Aftersales.Service@de.bosch.com Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente apparecchi per il giardinaggio, accessori ed imballaggi dismessi. Non gettare gli apparecchi per il giardinaggio tra i rifiuti dome- stici! Solo per i Paesi della CE: Conformemente alla direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche ed all’attuazione del recepimento nel diritto nazionale, le ap- parecchiature elettriche ed elettroniche di- ventate inservibili devono essere raccolte se- paratamente ed essere inviati ad una riutilizzazione ecologica. Con ogni riserva di modifiche tecniche. Nederlands Veiligheidsvoorschriften Let op! Lees de volgende voorschrif- ten zorgvuldig door. Maak uzelf ver- trouwd met de bedieningselementen en het juiste gebruik van het tuinge- reedschap. Bewaar de gebruiksaan- wijzing om deze later te kunnen raad- plegen. Verklaring van de symbolen op het tuingereedschap Algemene waarschuwing. Lees de gebruiksaanwijzing door. Voorkom dat personen in de buurt gewond raken door weg- geslingerde voorwerpen. Waarschuwing: Houd een veili- ge afstand tot het tuingereed- schap aan wanneer het werkt. Voorzichtig: Raak de ronddraai- ende messen niet aan. De mes- sen zijn scherp. Wees uiterst voorzichtig met tenen en vingers. Niet van toepassing. Schakel het tuingereedschap uit en trek de netstekker uit het stopcontact voordat u het ge- reedschap instelt of reinigt, als de ka- La lama da taglio non ruota dopo aver acceso l’apparecchio per il giardinaggio Lama bloccata da erba Spegnere l’apparecchio per il giardinaggio Eliminare l’ostruzione (portare sempre guanti per giardinaggio) Dado/vite della lama allentato/allentata Serrare saldamente il dado/vite della lama (17 Nm) Vibrazioni e rumore eccessivi Dado/vite della lama allentato/allentata Serrare saldamente il dado/vite della lama (17 Nm) Lama danneggiata Sostituzione della lama Problema Possibili cause Rimedi OBJ_BUCH-1996-005.book Page 44 Thursday, January 14, 2016 1:02 PMNederlands | 45 Bosch Power Tools F 016 L81 374 | (14.1.16) bel ergens blijft vastzitten of als u het gereedschap onbeheerd laat, ook als dat slechts voor korte tijd is. Houd de stroomkabel uit de buurt van de snij- messen. Wacht tot alle delen van het tuingereedschap volledig tot stilstand zijn gekomen voordat u deze aanraakt. De messen draaien na het uitschakelen van het tuingereed- schap nog. Letsel kan het gevolg zijn. Gebruik het tuingereedschap niet in de regen en laat het niet in de regen liggen of staan. Bescherm uzelf tegen een elek- trische schok. Houd de aansluitkabel uit de buurt van de snijmessen. Bediening Laat kinderen of personen die deze voorschriften niet hebben gelezen dit tuingereedschap nooit gebruiken. In uw land gelden eventueel voorschrif- ten ten aanzien van de leeftijd van de bediener. Bewaar het tuingereed- schap buiten het bereik van kinderen wanneer het niet wordt gebruikt. Dit tuingereedschap is er niet voor bestemd om te worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of gees- telijke vermogens of gebrekkige erva- ring en/of gebrekkige kennis, tenzij zij onder toezicht staan van een voor hun veiligheid verantwoordelijke per- soon, of zij van deze persoon instruc- ties ontvangen ten aanzien van het gebruik van het tuingereedschap. Kinderen moeten onder toezicht staan, om zeker te stellen dat zij niet met het tuingereedschap spelen. Maai nooit dicht in de buurt van per- sonen, in het bijzonder kinderen, of huisdieren. De bediener of gebruiker is verant- woordelijk voor ongevallen, persoon- lijk letsel of schade aan het eigendom van anderen. Gebruik het tuingereedschap niet met blote voeten of met open sanda- len. Draag altijd stevige schoenen en een lange broek. Controleer het te bewerken opper- vlak zorgvuldig op stenen, stokken, metaaldraad, botten en andere voor- werpen en verwijder deze. Controleer vóór gebruik altijd of de messen, de messchroeven of het maaimechanisme versleten of be- schadigd zijn. Vervang versleten of beschadigde messen en messchroe- ven altijd als complete set, om onba- lans te voorkomen. Maai alleen bij daglicht of goed kunst- licht. Bij slechte weersomstandigheden, in het bijzonder bij opkomend onweer, niet met de gazonmaaier werken. Gebruik het tuingereedschap bij voorkeur niet wanneer het gras nat is. Loop altijd rustig, nooit te snel. Gebruik het tuingereedschap nooit met defecte veiligheidsvoorzieningen of afschermingen of zonder veilig- heidsvoorzieningen zoals stootbe- scherming en/of grasvanger. Draag een gehoorbescherming. OBJ_BUCH-1996-005.book Page 45 Thursday, January 14, 2016 1:02 PM46 | Nederlands F 016 L81 374 | (14.1.16) Bosch Power Tools Het werken op hellingen kan ge- vaarlijk zijn. – Maai geen bijzonder steile hellingen. – Zorg ervoor dat u op een helling of op nat gras altijd stevig staat. – Maai altijd dwars op een helling, nooit naar boven of naar beneden. – Ga altijd uiterst voorzichtig te werk bij het veranderen van richting op een helling. Ga uiterst voorzichtig te werk bij het achteruitlopen of bij het trekken van het tuingereedschap. Duw het tuingereedschap tijdens het maaien altijd voorwaarts en trek het nooit naar het lichaam toe. De messen moeten stilstaan als u het tuingereedschap voor het vervoer moet kantelen, als u rijdt over een plaats waar geen gras groeit en als u het tuingereedschap verplaatst naar een plaats waar u wilt maaien. Kantel het tuingereedschap bij het starten of aantrekken van de motor niet, behalve wanneer dit nodig is voor het starten in hoog gras. Til in dit geval de van de bediener afgewende zijde door het omlaagduwen van de handgreep niet verder dan nodig om- hoog. Let erop dat uw handen zich op de greep bevinden wanneer u het tuingereedschap weer laat lopen. Schakel het tuingereedschap in zoals in de gebruiksaanwijzing beschreven en let erop dat uw voeten ver genoeg van ronddraaiende delen verwijderd zijn. Breng handen en voeten niet in de buurt van of onder ronddraaiende de- len. Houd afstand tot de uitworpzone ter- wijl u met het tuingereedschap werkt. Het tuingereedschap nooit optillen of dragen terwijl de motor loopt. Verander het tuingereedschap niet. Ongeoorloofde veranderingen kunnen de veiligheid van het tuinge- reedschap beïnvloeden en tot meer geluiden en trillingen leiden. Controleer regelmatig de aansluitka- bel en de gebruikte verlengkabel. Sluit een beschadigde kabel niet aan op het stroomnet en raak een bescha- digde kabel niet aan voordat u de ver- binding met het stroomnet verbroken heeft. Bij een beschadigde kabel kun- nen spanningvoerende delen aange- raakt worden. Bescherm uzelf tegen gevaren door een elektrische schok. Trek de stekker uit het stopcontact: – Altijd wanneer u zich van het tuinge- reedschap verwijdert. – vóór het verwijderen van blokkerin- gen, – als u het tuingereedschap contro- leert, reinigt of eraan werkt, – na het raken van een voorwerp. Con- troleer het tuingereedschap onmid- dellijk op beschadigingen en laat het indien nodig repareren, – als het tuingereedschap op een onge- wone manier begint te trillen (onmid- dellijk controleren). Stroomaansluiting De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het apparaat. Geadviseerd wordt om dit apparaat alleen aan te sluiten op een stopcon- OBJ_BUCH-1996-005.book Page 46 Thursday, January 14, 2016 1:02 PMNederlands | 47 Bosch Power Tools F 016 L81 374 | (14.1.16) tact dat is beveiligd met aardlekscha- kelaar van 30 mA. Gebruik bij het vervangen van de ka- bel van apparaat alleen de door de fa- brikant geadviseerde aansluitkabel. Zie de gebruiksaanwijzing voor be- stelnummer en type. Pak de stekker nooit met natte han- den vast. Rijd niet over de aansluitkabel of de verlengkabel, klem deze niet vast en trek er niet aan. De kabel kan anders beschadigd raken. Bescherm de ka- bel tegen hitte, olie en scherpe ran- den. De verlengkabel moet de in de ge- bruiksaanwijzing vermelde diameter hebben en moet spatwaterbe- schermd zijn. De verbinding van stek- ker en contrastekker mag niet in het water liggen. Draag altijd tuinhandschoenen wan- neer u de scherpe messen vastpakt of er aan werkt. Elektrische veiligheid Let op! Schakel het tuingereed- schap uit en trek de netstekker uit het stopcontact voordat u onder- houds- of reinigingswerkzaamhe- den uitvoert. Hetzelfde geldt wan- neer de stroomkabel beschadigd, doorgesneden of in de war is. Nadat het tuingereedschap is uit- geschakeld, draaien de messen nog enkele seconden. Voorzichtig! Raak het ronddraaien- de snijmes niet aan. Het tuingereedschap is voor uw veilig- heid geïsoleerd en heeft geen aarding nodig. De bedrijfsspanning bedraagt 230 V AC, 50 Hz (voor landen buiten de EU 220 V of 240 V, afhankelijk van de uitvoering). Gebruik alleen goedge- keurde verlengkabels. Informatie is verkrijgbaar bij de erkende klantenser- vice. Er mogen alleen verlengkabels van het type H05VV-F, H05RN-F of IEC (60227 IEC 53, 60245 IEC 57) worden ge- bruikt. Als u een verlengkabel voor het gereed- schap gebruikt, moeten dat kabels met de volgende aderdiameters zijn: – 1,0 mm

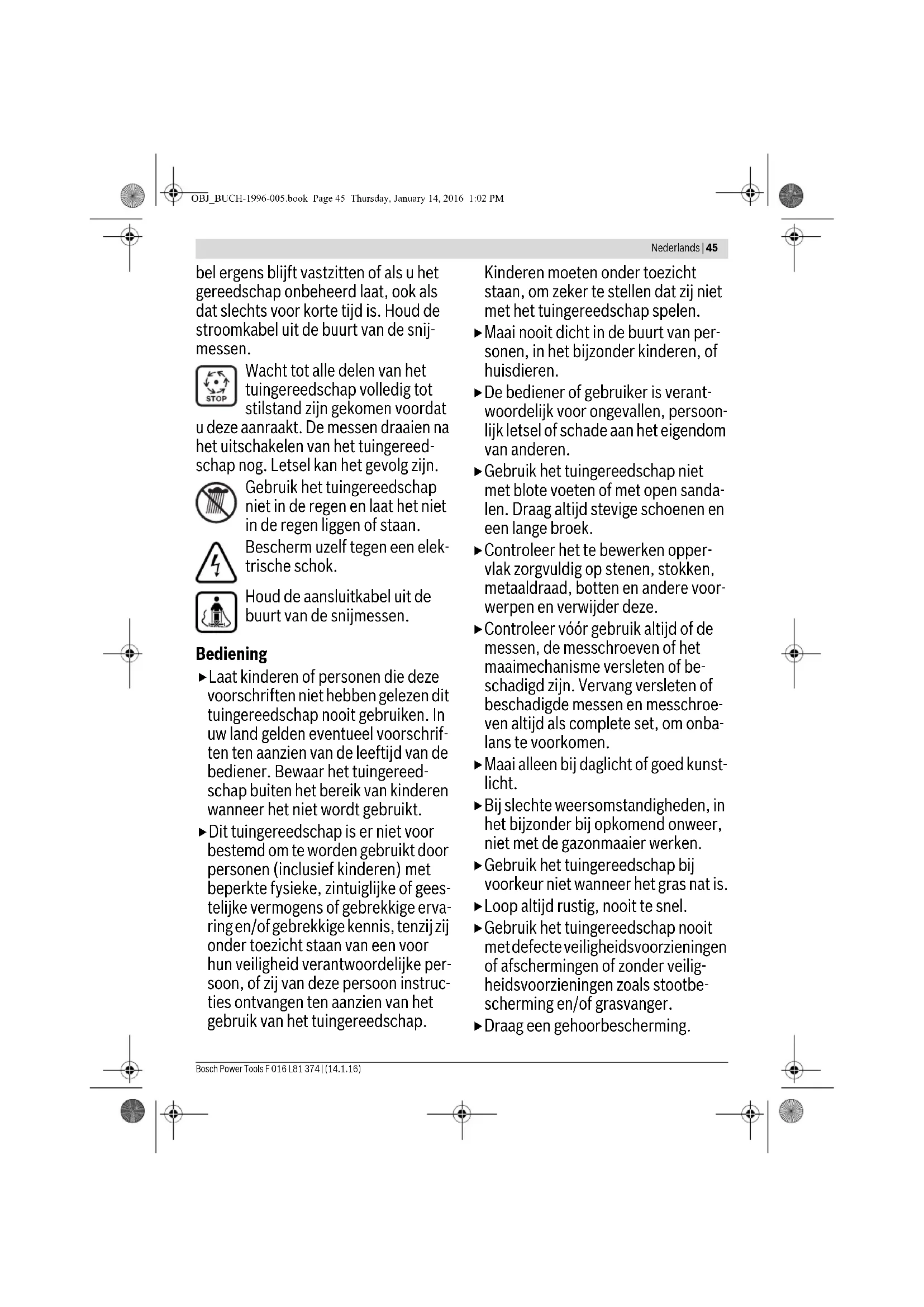

: maximale lengte 100 m Opmerking: Als u een verlengkabel ge- bruikt, moet deze (zoals bij de veilig- heidsvoorschriften beschreven) een aardedraad bezitten die via de stekker met de aardedraad van uw elektrische installatie verbonden is. Vraag bij twijfel een vakman voor elek- triciteit of de Bosch-klantenservice om advies. VOORZICHTIG: Verlengkabels die niet volgens de voorschriften zijn, kunnen gevaarlijk zijn. Verlengka- bels, stekkers en contrastekkers moeten waterdicht uitgevoerd en voor gebruik buitenshuis goedge- keurd zijn. Kabelverbindingen moeten droog zijn en mogen niet op de grond liggen. Voor extra veiligheid wordt het gebruik van een aardlekschakelaar met een uit- schakelstroom van maximaal 30 mA geadviseerd. De aardlekschakelaar moet vóór gebruik altijd worden gecon- troleerd. OBJ_BUCH-1996-005.book Page 47 Thursday, January 14, 2016 1:02 PM48 | Nederlands F 016 L81 374 | (14.1.16) Bosch Power Tools Informatie over producten die niet in Groot-Brittannië worden verkocht: LET OP: Voor uw veiligheid is het nood- zakelijk dat de aan het tuingereedschap aangebrachte stekker met de verleng- kabel wordt verbonden. De stekker van de verlengkabel moet tegen spatwater bestemd zijn en uit rubber bestaan of met rubber bekleed zijn. De verlengka- bel moet met een trekontlasting wor- den gebruikt. De aansluitkabel moet regelmatig op beschadigingen worden gecontroleerd en mag alleen in onbeschadigde toe- stand worden gebruikt. Als de aansluitkabel beschadigd is, mag deze alleen door een erkende Bosch- werkplaats worden gerepareerd. Onderhoud Draag altijd tuinhandschoenen wanneer u de scherpe messen vast- pakt of er aan werkt. Controleer of alle moeren, bouten en schroeven vastzitten, zodat een veili- ge toestand van het tuingereedschap gewaarborgd is. Controleer de grasbak regelmatig op toestand en slijtage. Controleer het tuingereedschap. Ver- sleten of beschadigde delen moeten veiligheidshalve worden vervangen. Gebruik uitsluitend voor het tuinge- reedschap voorziene maaimessen. Zorg ervoor dat vervangingsonderde- len van Bosch afkomstig zijn. Controleer voordat u het tuingereed- schap opbergt dat het schoon is en er zich geen resten op bevinden. Indien nodig met een zachte, droge borstel reinigen. Symbolen De volgende symbolen zijn van betekenis voor het lezen en begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u het tuingereedschap goed en veilig te ge- bruiken. Gebruik volgens bestemming Het tuingereedschap is bestemd voor het maaien van tuinen, alleen voor particulier gebruik. Symbool Betekenis Reactierichting Bewegingsrichting Draag werkhandschoenen Gewicht Inschakelen Uitschakelen Toegestane handeling Verboden handeling Toebehoren en vervangingsonderdelen OBJ_BUCH-1996-005.book Page 48 Thursday, January 14, 2016 1:02 PMNederlands | 49 Bosch Power Tools F 016 L81 374 | (14.1.16) Technische gegevens Informatie over geluid en trillingen Conformiteitsverklaring Productcategorie: 32 Benoemde instantie: SRL, Sudbury, England, Nr. 1088 Technisch dossier (2006/42/EG, 2000/14/EG) bij: Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montage en gebruik Gazonmaaier ARM 33/ARM 34/ARM 34 R/

Productnummer 3 600 HA6 1.. 3 600 HA6 2.. Opgenomen vermogen W 1300 1400 Mesbreedte cm 34 37 Maaihoogte mm 20 – 70 20 –70 Inhoud grasbak l4040 Gewicht volgens EPTA-Procedure 01:2014 kg 12,0 12,5 Isolatieklasse /II /II Serienummer zie typeplaatje op tuingereedschap De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken. Inschakeling veroorzaakt een kortdurende spanningsdaling. Bij ongunstige voorwaarden van het stroomnet kunnen nadelige gevolgen voor andere ma- chines of apparaten optreden. Bij netimpedanties kleiner dan 0,36 ohm worden geen storingen verwacht. Geluidsemissiewaarden vastgesteld volgens EN 60335-2-77. 3 600 ... HA6 1.. HA6 2.. Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: Geluidsdrukniveau Geluidsvermogenniveau Onzekerheid K Draag een gehoorbescherming. dB(A) dB(A)

(vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60335-2-77: trillingsemissiewaarde a

<2,5 =1,5 <2,5 =1,5 3 600 ... HA6 1.. HA6 2.. We verklaren op onze verantwoordelijkheid dat het onder „Technische gegevens” beschre- ven product aan alle desbetreffende bepalingen van de richtlijnen 2011/65/EU, tot 19 april 2016: 2004/108/EG, vanaf 20 april 2016: 2014/30/EU, 2006/42/EG, 2000/14/EG inclusief van de wijzigingen ervan voldoet en met de volgende normen over- eenstemt EN 60335-1, EN 60335-2-77, EN 50581. 2000/14/EG: Gegarandeerd geluidsvermogenniveau: Wegingsmethode van de conformiteit volgens aanhangsel VI. dB(A) 96 96 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Handelingsdoel Afbeelding Pagina Meegeleverd

Montage van de wielen

Montage van de greepbeugels

Grasbak in elkaar zetten Gasbak inzetten en verwijderen

Maaihoogte instellen

Tips voor de werkzaamheden

Onderhoud van de messen
