MANUAL DE UTILIZARE ARM 3400 BOSCH

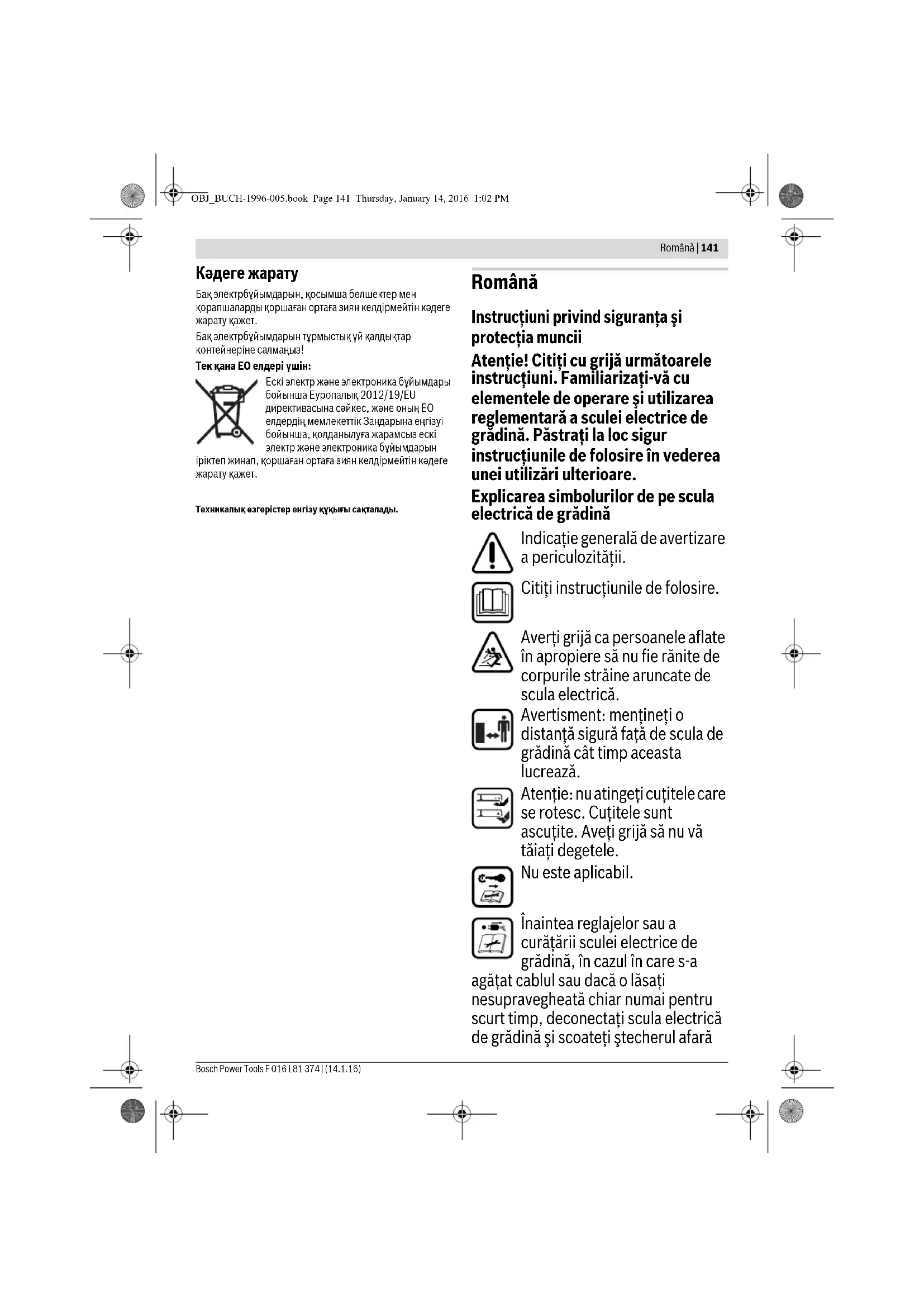

Пышақ шөп арқылы бөгеттеліп тұрБақ электрбұйымын өшіріңіз Бітеулерді жойыңыз (әрқашан арнайы бақ қолғаптарын киіп жүріңіз) Пышақ сомы/пышақ бұрандасы бекітілмеген Пышақ сомын/пышақ бұрандасын бекітіңіз (17 Нм) Қатты вибрациялар/шуылдар Пышақ сомы/пышақ бұрандасы бекітілмеген Пышақ сомын/пышақ бұрандасын бекітіңіз (17 Нм) Пышақ бұзылған Пышақтарды ауыстырыңыз OBJ_BUCH-1996-005.book Page 140 Thursday, January 14, 2016 1:02 PMRomână | 141 Bosch Power Tools F 016 L81 374 | (14.1.16) Кәдеге жарату Бақ электрбұйымдарын, қосымша бөлшектер мен қорапшаларды қоршаған ортаға зиян келдірмейтін кәдеге жарату қажет. Бақ электрбұйымдарын тұрмыстық үй қалдықтар контейнеріне салмаңыз! Тек қана ЕО елдері үшін: Ескі электр және электроника бұйымдары бойынша Еуропалық 2012/19/EU директивасына сәйкес, және оның ЕО елдердің мемлекеттік Заңдарына еңгізуі бойынша, қолданылуға жарамсыз ескі электр және электроника бұйымдарын іріктеп жинап, қоршаған ортаға зиян келдірмейтін кәдеге жарату қажет. Техникалық өзгерістер енгізу құқығы сақталады. Română Instrucţiuni privind siguranţa şi protecţia muncii Atenţie! Citiţi cu grijă următoarele instrucţiuni. Familiarizaţi-vă cu elementele de operare şi utilizarea reglementară a sculei electrice de grădină. Păstraţi la loc sigur instrucţiunile de folosire în vederea unei utilizări ulterioare. Explicarea simbolurilor de pe scula electrică de grădină Indicaţie generală de avertizare a periculozităţii. Citiţi instrucţiunile de folosire. Averţi grijă ca persoanele aflate în apropiere să nu fie rănite de corpurile străine aruncate de scula electrică. Avertisment: menţineţi o distanţă sigură faţă de scula de grădină cât timp aceasta lucrează. Atenţie: nu atingeţi cuţitele care se rotesc. Cuţitele sunt ascuţite. Aveţi grijă să nu vă tăiaţi degetele. Nu este aplicabil. Înaintea reglajelor sau a curăţării sculei electrice de grădină, în cazul în care s-a agăţat cablul sau dacă o lăsaţi nesupravegheată chiar numai pentru scurt timp, deconectaţi scula electrică de grădină şi scoateţi ştecherul afară OBJ_BUCH-1996-005.book Page 141 Thursday, January 14, 2016 1:02 PM142 | Română F 016 L81 374 | (14.1.16) Bosch Power Tools din priza de curent. Ţineţi cablul de alimentare departe de cuţite. Înainte de a atinge scula electrică de grădină, aşteptaţi până când toate componentele acesteia se opresc complet. Cuţitele continuă să se se mai rotească şi după deconectarea sculei electrice de grădină, putând cauza răniri. Nu folosiţi scula electrică de grădină pe timp de ploaie şi nu o expuneţi acţiunii ploii. Protejaţi-vă împotriva electrocutării. Ţineţi cablul de racordare departe de cuţitele de tăiere. Manevrare Nu permiteţi niciodată copiilor sau persoanelor nefamiliarizate cu prezentele instrucţiuni, să folosească scula electrică de grădină. Este posibil ca normele naţionale să limiteze vârsta operatorului. În caz de nefolosire, păstraţi scula electrică de grădină la loc inaccesibil copiilor. Această sculă electrică de grădină nu este destinată utilizării de către persoane (inclusiv copii) cu deficiente senzoriale sau intelectuale sau cu o experienţă insuficientă şi/sau cunoştinţe insuficiente, în afara cazului în care se află sub supravegherea unei persoane răspunzătoare de siguranţa lor sau primesc îndrumări de la aceasta, cu privire la utilizarea sculei electrice de grădină. Copiii trebuie supravegheaţi pentru a ne asigura că aceştia nu se joacă cu scula electrică de grădină. În nici un caz nu cosiţi atunci când în imediata apropiere staţionează persoane, în special copii sau animale de casă. Operatorul sau utilizatorul este ţinut răspunzător pentru accidente sau pagube provocate altor oameni sau bunurilor acestora. Nu folosiţi scula electrică de grădină dacă sunteţi desculţi sau încălţaţi cu sandale deschise. Purtaţi încălţăminte solidă şi pantaloni lungi. Inspectaţi atent suprafaţa pe care urmează să o lucraţi şi îndepărtaţi cu grijă pietrele, beţele, sârmele, oasele şi alte corpuri străine. Înainte de utilizare verificaţi vizual întotdeauna dacă, cuţitele, şuruburile cuţitelor cât şi blocul de cuţite nu sunt uzate sau deteriorate. Pentru evitarea dezechilibrelor, înlocuiţi întotdeauna întregul set de cuţite şi şuruburi de cuţite uzate sau deteriorate. Cosiţi numai la lumina zilei sau la lumină artificială bună. În condiţii meteo nefavorabile în special în caz de furtună, nu lucraţi cu maşina de tuns iarba. Pe cât posibil nu folosiţi scula electrică de grădină la tunderea ierbii ude. Păşiţi întotdeauna încet, nu alergaţi niciodată repede. Nu folosiţi în niciun caz scula electrică de grădină în cazul în care aceasta prezintă dispozitive de protecţie, OBJ_BUCH-1996-005.book Page 142 Thursday, January 14, 2016 1:02 PMRomână | 143 Bosch Power Tools F 016 L81 374 | (14.1.16) capace defecte sau echipamente de siguranţă care lipsesc, ca de exemplu bara de protecţie sau coşul colector de iarbă. Purtaţi protecţii auditive. Cosirea ierbii pe taluzuri poate fi periculoasă. – Nu cosiţi în pantă foarte abruptă. –Fiţi întotdeauna atenţi, astfel încât să păşiţi în siguranţă pe suprafeţele înclinate sau pe iarba udă. – Pe suprafeţele înclinate cosiţi întotdeauna transversal şi niciodată în sus şi în jos. – La schimbarea direcţiei în pante fiţi extrem de precauţi. Fiţi extrem de precauţi atunci când mergeţi înapoi cu scula electrică de grădină sau o trageţi spre dumneavoastră. În timpul cosirii împingeţi scula electrică de grădină întotdeauna spre înainte şi nu o trageţi niciodată în direcţia corpului dumneavoastră. Cuţitele trebuie să se afle în repaus, atunci când sunteţi nevoiţi să răsturnaţi scula electrică de grădină în vederea transportului, când traversaţi suprafeţe neplantate cu iarbă şi când transportaţi scula electrică spre şi de la sectorul de cosit. Nu răsturnaţi scula electrică de grădină în momentul pornirii motorului sau al demarării, în afara cazului în care motorul trebuie pornit în iarbă înaltă. În acest caz, ridicaţi, nu mai mult decât este necesar, partea opusă operatorului, împingând în jos mâneul. Aveţi grijă să ţineţi mâinile pe mâner atunci când lăsaţi din nou jos scula electrică de gădină. Porniţi scula electrică de grădină conform celor descrise în instrucţiunile de folosire şi aveţi grijă să vă ţineţi picioarele departe de componentele care se rotesc. Nu ţineţi mâinile şi picioarele în apropierea sau sub piesele care se rotesc. Păstraţi o distanţă sigură faţă de zona de aruncare a materialului tocat în timpul lucrului cu scula electrică de grădină. Nu ridicaţi respectiv nu transportaţi scula electrică de grădină cu motorul pornit. Nu aduceţi modificări sculei electrice de grădină. Modificările neautorizate pot afecta siguranţa în exploatare a sculei dumneavoastră electrice de grădină şi pot duce la amplificarea zgomotelor şi vibraţiilor acesteia. Verificaţi regulat cablul de racordare şi cablul prelungitor folosit. Nu racordaţi la reţea un cablu deteriorat şi nu-l atingeţi înainte de a-l fi debranşat de la reţea. Un cablu deteriorat poate atinge componnte aflate sub tensiune. Potejaţi-vă împtriva pericolelor cauzate de electrocutare. Scoateţi ştecherul de la reţea afară din priză: – întotdeauna când vă îndepărtaţi de scula electrică de grădină, – înainte de a îndepărta blocajele, OBJ_BUCH-1996-005.book Page 143 Thursday, January 14, 2016 1:02 PM144 | Română F 016 L81 374 | (14.1.16) Bosch Power Tools – când verificaţi, curăţaţi sau lucraţi la scula electrică de grădină, – după o coliziune cu un corp străin. Controlaţi imediat scula electrică de grădină cu privire la deteriorări iar dacă este necesar, reparaţi-o, – când scula electrică începe să vibreze în mod neobişnuit (verificaţi imediat). Racordarea la curent electric Tensiunea sursei de curent trebuie să coincidă cu datele de pe plăcuţa indicatoare a tipului sculei electrice. Se recomandă racordarea sculei electrice numai la o priză de curent asigurată cu un întrerupător automat de protecţie de 30 mA. Pentru înlocuirea cordonului la această sculă electrică folosiţi numai cablurile de alimentare prevăzute de producător, număr de comandă şi tipuri vezi instrucţiunile de folosire. Nu atingeţi niciodată cu mâinile ude ştecherul de la reţea. Nu călcaţi cu roţile maşinii, nu striviţi sau nu trageţi de cablul de alimentaresau de cablul prelungitor deoarece acesta s-ar putea deteriora. Feriţi cablulu de căldură, ulei şi muchii ascuţite. Cablul prelungitor trebuie să aibă secţiunea indicată în instrucţiunile de folosire şi să fie protejat împotriva stropilor de apă. Nu este permis ca priza cu fişa de contact să fie cufundată în apă. Putaţi întotdeauna mănuşi pentru grădină, atunci când manipulaţi cuţitele ascuţite sau dacă lucraţi în apropierea acestora. Siguranţă electrică Atenţie! Înaintea lucrărilor de întreţinere sau curăţare deconectaţi scula electrică de grădină şi scoateţi din priză ştecherul de la reţea. La fel şi în cazul în care cablul electric este deteriorat, tăiat sau încâlcit. După deconectarea sculei electrice de grădină, cuţitele continuă să se mai rotească încă câteva secunde. Fiţi precauţi – nu atingeţi cuţitul de tăiere care se roteşte. Pentru siguranţă, scula dumneavoastră electrică de grădină este izolată de protecţie şi nu necesită împământare. Tensiunea de lucru este 230 V AC, 50 Hz (pentru ţările nemembre UE 220 V, 240 V în funcţie de modelul de execuţie). Utilizaţi numai cabluri prelungitoare admise. Informaţii în acest sens găsiţi la centrul dumneavoastră autorizat pentru asistenţă tehnică post-vânzare. Pot fi folosite numai cabluri prelungitoare de tipul H05VV-F, H05RN-F sau IEC (60227 IEC 53, 60245 IEC 57). În cazul în care pentru exploatarea sculei electrice folosiţi un cablu prelungitor, este permisă numai utilizarea unor cabluri cu următoarea secţiune de conductori: – 1,0 mm

: lungime maximă 40 m – 1,5 mm

: lungime maximă 60 m – 2,5 mm

: lungime maximă 100 m Indicaţie: În cazul folosirii unui cablu prelungitor, acesta trebuie să fie prevăzut cu conductor de protecţie – OBJ_BUCH-1996-005.book Page 144 Thursday, January 14, 2016 1:02 PMRomână | 145 Bosch Power Tools F 016 L81 374 | (14.1.16) întocmai celor descrise în normele privind siguranţa şi protecţia muncii – legat prin ştecher cu cvonductorul de protecţie al instalaţiei dumneavoastră electrice. În caz de nesiguranţă întrebaţi un electrician calificat sau cea mai apropiată reprezentanţă service Bosch. FIŢI PRECAUŢI: Cablurile prelungitoare neconforme normelor pot fi periculoase. Cablurile prelungitoare, ştecherele şi mufele de cuplare trebuie să fie execuţii impermeabile la apă, certificate pentru utilizare în mediul exterior. Cablurile de legătură trebuie să fie uscate şi să nu fie aşezate pe sol. Pentru mărirea siguranţei se recomandă folosirea unui întrerupător de protecţie (RCD) cu un curent de declanşare de maximum 30 mA. Acest întrerupător de protecţie ar trebui controlat înainte de fiecare utilizare. Indicaţie privind produsele care nu se comercializează în GB: ATENŢIE: Pentru siguranţa dumneavoastră este necesar ca ştecherul sculei electrice de grădină să fie racordat la cablul prelungitor. Cupla cablului prelungitor trebuie să fie protejată împotriva stropilor de apă, să fie confecţionată din cauciuc sau învelită în cauciuc. Cablul prelungitor trebuie folosit cu un dispozitiv de blocare la tracţiunea accidentală a cablului. Cablul prelungitor trebuie folosit cu un dispozitiv de blocare la tracţiunea accidentală a cablului. Dacă, cablul de racordare este deteriorat, repararea acestuia se va executa numai de către un atelier autorizat Bosch. Întreţinere Putaţi întotdeauna mănuşi pentru grădină, atunci când manipulaţi cuţitele ascuţite sau dacă lucraţi în apropierea acestora. Controlaţi dacă piuliţele, bolţurile şi şuruburile sunt bine fixate pentru garantarea funcţionării în condiţii de siguranţă a foarfecelui de tăiat gard viu. Controlaţi regulat starea şi gradul de uzură al coşului colector de iarbă. Controlaţi scula electrică de grădină şi, din considerente legate siguranţă, înlocuiţi componentele uzate sau deteriorate ale acesteia. Folosiţi numai cuţitele de tăiere prevăzute pentru scula dumneavoastră electrică de grădină. Asiguraţi-vă că piesele noi utilizate la schimbare provin de la Bosch. Înainte de depozitare asiguraţi-vă că scula electrică de grădină este curată şi nu prezintă reziduuri. Dacă este necesar, curăţaţi-o cu o perie moale, uscată. Simboluri Următoarele simboluri sunt importante pentru citirea şi înţelegerea instrucţiunilor de folosire. Reţineţi simbolurile şi semnificaţia acestora. Interpretarea corectă a simbolurilor vă ajută să utilizaţi mai bine şi mai sigur scula electrică de grădină. Simbol Semnificaţie Direcţia reacţiei OBJ_BUCH-1996-005.book Page 145 Thursday, January 14, 2016 1:02 PM146 | Română F 016 L81 374 | (14.1.16) Bosch Power Tools Utilizare conform destinaţiei Scula electrică de grădină este destinată pentru cosirea gazonului în sectorul privat. Date tehnice Informaţie privind zgomotul/vibraţiile Declaraţie de conformitate Direcţie de deplasare Purtaţi mănuşi de protecţie Greutate Pornire Oprire Simbol Semnificaţie Acţiune permisă Acţiune interzisă Accesorii/piese de schimb Simbol Semnificaţie Maşină de tuns iarba ARM 33/ARM 34/ARM 34 R/

Număr de identificare 3 600 HA6 1.. 3 600 HA6 2.. Putere nominală W 1300 1400 Lăţime cuţite cm 34 37 Înălţime de tăiere mm 20 – 70 20 –70 Volum, coş colector de iarbă l4040 Greutate conform EPTA-Procedure 01:2014 kg 12,0 12,5 Clasa de protecţie /II /II Număr de serie vezi plăcuţa indicatoare a tipului sculei electrice de grădină Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230 V. În cazul unor tensiuni diferite şi al unor modele de execuţie specifice anumitor ţări, aceste speificaţii pot varia. Procedurile de conectare generează căderi de tensiune de scurtă durată. În cazul reţelelor slabe este posibilă afectarea celorlalte aparate şi echipamente racordate la acestea. La impedanţe de reţea mai mici de 0,36 ohmi nu sunt de aşteptat deranjamente. Valorile zgomotului emis au fost determinate conform EN 60335-2-77. 3 600 ... HA6 1.. HA6 2.. Nivelul de zgomot evaluat A al sculei electrice este în mod normal de: nivel presiune sonoră nivel putere sonoră incertitudine K Purtaţi aparat de protecţie auditivă! dB(A) dB(A)

Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN 60335-2-77: Valoarea vibraţiilor emise a

<2,5 =1,5 <2,5 =1,5 3 600 ... HA6 1.. HA6 2.. Declarăm pe proprie răspundere că produsul descris la paragraful „Date tehnice“ corespunde tuturor dispoziţiilor relevante ale Directivelor 2011/65/UE, până la 19 aprilie 2016: 2004/108/CE, 2000/14/CE inclusiv modificărilor acestora şi este în conformitate cu următoarele standarde: EN 60335-1, EN 60335-2-77, EN 50581. 2000/14/CE: nivel garantat al puterii sonore: Procedură de evaluare a conformităţii potrivit Anexei VI. dB(A) 96 96 OBJ_BUCH-1996-005.book Page 146 Thursday, January 14, 2016 1:02 PMRomână | 147 Bosch Power Tools F 016 L81 374 | (14.1.16) Categorie produs: 32 Laborator desemnat: SRL, Sudbury, England, Nr. 1088 Documentaţie tehnică (2006/42/CE, 2000/14/CE) la: Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montare şi funcţionare Detectarea defecţiunilor Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Scopul acţiunii Figura Pagina Set de livrare

Montarea mânerului de ghidare

Asamblarea coşulului colector de iarbă Montarea/demontarea coşului colector de iarbă 4 204 Reglarea înălţimii de tăiere

Întreţinerea cuţitelor

STOP Simptome Cauză posibilă Remediere Motorul nu porneşte Nu există tensiune de alimentare Verificaţi şi conectaţi Priza de curent este defectă Folosiţi altă priză Cablu prelungitor defect Verificaţi şi înlocuiţi cablul, în cazul în care acesta este deteriorat Siguranţa a întrerupt circuitul Înlocuiţi siguranţa Iarba are firul prea lung Reglaţi o înălţime de tăiere mai mare şi basculaţi scula electrică de grădină pentru a reduce sarcina la pornire S-a activat protecţia motorului Lăsaţi motorul să se răcească şi reglaţi o înălţime de tăiere mai mare Scula electrică de grădină funcţionează cu întreruperi Cablu prelungitor defect Verificaţi şi înlocuiţi cablul, în cazul în care acesta este deteriorat Cablajul intern al sculei electrice de grădină este defect Adresaţi-vă centrului de asistenţă tehnică post- vânzări S-a activat protecţia motorului Lăsaţi motorul să se răcească şi reglaţi o înălţime de tăiere mai mare Scula electrică de grădină lasă în urmă un aspect neregulat de tăiere şi/sau Motorul merge greu Înălţimea de tăiere este prea mică Regla ţi o înălţime de tăiere mai mare Cuţitul este tocit Schimbarea cuţitelor Înfundare posibilă Verificaţi partea inferioară a sculei electrice de grădină şi, dacă este cazul, îndepărtaţi resturile de iarbă (purtaţi întotdeauna mănuşi pentru grădină) Cuţitul a fost montat greşit Montaţi corect cuţitul Cuţitul nu se roteşte după pornirea sculei electrice de grădină Cuţitul este blocat de resturi de iarbă Opriţi scula electrcă de grădină Îndepărtaţi blocajul (purtaţi întotdeauna mănuşi pentru grădină) Piuliţa/şurubul cuţitului este slăbit Strângeţi bine piuliţa/şurubul cuţitului (17 Nm) Vibraţii/zgomote puternice Piuliţa/şurubul cuţitului este slăbit Strângeţi bine piuliţa/şurubul cuţitului (17 Nm) Cuţitul este deteriorat Schimbarea cuţitelor OBJ_BUCH-1996-005.book Page 147 Thursday, January 14, 2016 1:02 PM148 | Български F 016 L81 374 | (14.1.16) Bosch Power Tools Asistenţă clienţi şi consultanţă privind utilizarea www.bosch-garden.com În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărtat numărul de identificare compus din 10 cifre al sculei electrice de grădină. România Robert Bosch SRL Centru de service Bosch Str. Horia Măcelariu Nr. 30–34 013937 Bucureşti Tel. service scule electrice: (021) 4057540 Fax: (021) 4057566 E-Mail: infoBSC@ro.bosch.com Tel. consultanţă clienţi: (021) 4057500 Fax: (021) 2331313 E-Mail: infoBSC@ro.bosch.com www.bosch-romania.ro Eliminare Sculele electrice de grădină, accesoriile şi ambalajele trebuie direcţionate spre o staţie de revalorificare ecologică. Nu aruncaţi sculele electrice de grădină în gunoiul menajer! Numai pentru ţările UE: Conform Directivei Europene 2012/19/UE privind deşeurile de echipamente electrice şi electronice şi transpunerea acesteia în legislaţia naţională, echipamentele electrice şi electronice scoase din uz trebuie colectate separat şi direcţionate către o staţie de reciclare ecologică. Sub rezerva modificărilor.
