HASZNÁLATI ÚTMUTATÓ ARM 3400 BOSCH

STOP Symptómy Možná príčina Odstránenie príčiny Motor sa nerozbehne Výpadok sieťového napätia Skontrolujte a zapnite Zásuvka elektrickej siete je chybná Použite inú zásuvku Predlžovacia šnúra je poškodená Skontrolovať prívodnú šnúru a v prípade, že je poškodená, ju vymeniť Poistka vypadla Vymeňte poistku Tráva je príliš vysoká Nastavte väčšiu pracovnú výšku nožov záhradníckeho náradia a naklopte stroj tak, aby ste znížili začiatočné zaťaženie motora Motorový istič sa inicioval Nechajte motor vychladnúť a nastavte väčšiu pracovnú výšku nožov OBJ_BUCH-1996-005.book Page 108 Thursday, January 14, 2016 1:02 PMSlovensky | 109 Bosch Power Tools F 016 L81 374 | (14.1.16) Servisné stredisko a poradenstvo pri používaní www.bosch-garden.com Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte láskavo bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku záhradníckeho náradia. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: (02) 48 703 800 Fax: (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Likvidácia Záhradnícke náradie, príslušenstvo a obaly treba dať na recykláciu zodpovedajúcu ochrane životného prostredia. Neodhadzujte záhradnícke náradie do komunálneho odpadu! Len pre krajiny EÚ: Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických výrobkoch a podľa jej aplikácií v národnom práve Vášho štátu sa musia už nepoužiteľné elektrické a elektronické prístroje zbierať separovane a dávať na recykláciu zodpovedajúcu ochrane životného prostredia. Zmeny vyhradené. Záhradnícke náradie beží prerušovane Predlžovacia šnúra je poškodená Skontrolovať prívodnú šnúru a v prípade, že je poškodená, ju vymeniť Vnútorná kabeláž záhradníckeho náradia je porušená Vyhľadajte autorizovanú servisnú opravovňu Motorový istič sa inicioval Nechajte motor vychladnúť a nastavte väčšiu pracovnú výšku nožov Záhradnícke náradie zanecháva nepravidelne pokosený trávnik a/alebo Motor pracuje ťažko Pracovná výška nožov je príliš nízka Nastavte väčšiu pracovnú výšku nožov Nože sú tupé Výmena nožov Náradie môže byť upchaté (zablokované) Skontrolujte dolnú stranu náradia a v prípade potreby ju uvoľnite (vyčistite) (používajte pritom vždy záhradnícke pracovné rukavice) Nôž je namontovaný nesprávne Nôž je namontovaný nesprávne (naopak) Po zapnutí záhradníckeho náradia sa nôž neotáča Nôž je zablokovaný trávou Záhradnícke náradie vypnite Odstráňte blokujúce nečistoty (používajte pritom vždy záhradnícke pracovné rukavice) Matica noža/skrutka noža je uvoľnená Utiahnite maticu/skrutku noža (17 Nm) Silné vibrácie/hluk Matica noža/skrutka noža je uvoľnená Utiahnite maticu/skrutku noža (17 Nm) Nôž je poškodený Výmena nožov Symptómy Možná príčina Odstránenie príčiny OBJ_BUCH-1996-005.book Page 109 Thursday, January 14, 2016 1:02 PM110 | Magyar F 016 L81 374 | (14.1.16) Bosch Power Tools Magyar Biztonsági előírások Figyelem! Gondosan olvassa el a következő utasításokat. Ismerkedjen meg a kezelőelemekkel és a kerti kisgép előírásszerű használatával. A használati utasítást biztos helyen őrizze meg a későbbi használathoz. A kerti kisgépen található jelek és jelzések magyarázata Általános tájékoztató a veszélyekről. Gondosan olvassa el az Üzemeltetési útmutatót. Ügyeljen arra, hogy a berendezésből kirepülő idegen anyagok ne sebesíthessék meg a közelben álló személyeket. Figyelmeztetés: Munka közben tartson biztonságos távolságot a kerti kisgéptől. Vigyázat: Ne érintse meg a forgó késeket. A kések élesek. Ügyeljen arra, hogy a berendezés ne vághassa le a kéz- vagy lábujjait. Nem vonatkozik rá. A berendezésen végzett beállítások, vagy egy tisztítás előtt, ha a kábel beakadt valamibe, vagy ha a kerit kisgépet csak rövid időre felügyelet nélkül hagyja, kapcsolja ki a kerti kisgépet és húzza ki a csatlakozó dugót a dugaszolóaljzatból. Tartsa távol a hálózati csatlakozóvezetéket a vágókésektől. Várja meg, amíg a kerti kisgép minden része teljesen leállt, mielőtt hozzáérne valamelyik alkatrészhez. A kések a kerti kisgép kikapcsolása után még tovább forognak és sérüléseket okozhatnak. Ne használja a kerti kisgépet esőben és ne tegye ki az eső hatásának. Védekezzen az áramütés lehetősége ellen. Tartsa távol a csatlakozóvezetéket a vágókésektől. Kezelés Sohase engedje meg gyerekeknek, vagy az ezen előírásokat nem ismerő személyeknek, hogy a kerti kisgépet használják. Az Ön országában érvényes előírások lehet hogy korlatozzák a kezelő korát. Ha a kerti kisgépet nem használja, azt gyermekek számára nem elérhető helyen tárolja. Ez a kerti kisgép nincs arra előirányozva, hogy azt olyan személyek (beleértve a gyerekeket) használják, akiknek a fizikai, érzékelési, vagy értelmi képességeik korlátozottak, vagy nincsenek meg a megfelelő tapasztalataik, illetve tudásuk, kivéve ha az ilyen személyekre a biztonságukért felelős más személy felügyel, vagy utasításokat ad arra, hogyan kell használni a kerti kisgépet. OBJ_BUCH-1996-005.book Page 110 Thursday, January 14, 2016 1:02 PMMagyar | 111 Bosch Power Tools F 016 L81 374 | (14.1.16) Gyerekeket nem szabad a kerti kisgéppel felügyelet nélkül hagyni, nehogy játsszanak a készülékkel. Sohase nyírjon füvet, ha a berendezés közvetlen közelében személyek, mindenek előtt gyerekek vagy háziállatok, tartózkodnak. A más személyek által elszenvedett balesetekért, illetve a más tulajdonában keletkezett károkért a kezelő vagy felhasználó felel. Ne használja a kerti kisgépet mezítláb vagy nyitott szandálban. Viseljen mindig stabil lábbelit és egy hosszú nadrágot. Gondosan vizsgálja meg a megmunkálni kívánt területet, és távolítsa el a köveket, botokat, drótokat, csontokat és egyéb idegen tárgyakat. A használat előtt mindig ellenőrizze, nincsenek-e elkopva vagy megrongálódva a kés, a kés csavarjai és a vágó egység. Az elhasználódott vagy megrongálódott késeket és késcsavarokat mindig teljes készletként cserélje ki, hogy elkerülje a kiegyensúlyozatlanságot. Csak nappali fénynél vagy jó mesterséges megvilágitás mellett nyírjon füvet. Rossz időjárási feltételek esetén, mindenek előtt egy közeledő vihar esetén ne dolgozzon a fűnyírógéppel. A kerti kisgépet nedves fűben lehetőség szerint ne használja. Mindig nyugodtan menjen, sohase fusson gyorsan. A kerti kisgépet sohase üzemeltesse meghibásodott védőberendezésekkel, vagy fedéllel, illetve biztonsági berendezések, mint például ütközésvédő és/vagy fűgyűjtő kosár nélkül. Viseljen fülvédőt. A lejtőkön végzett munka veszélyes lehet. – Különösen meredek lejtőkön ne nyírjon füvet. – Ferde felületeken, vagy nedves fűben mindig ügyeljen arra, hogy csak biztonságos, szilárd helyekre lépjen. – Ferde felületeken mindig keresztben haladva, sohase fel- vagy lefelé haladva nyírjon füvet. – A lejtőkön irányváltoztatás esetén különösen óvatosan kell eljárni. Hátrafelé menés vagy a kerti kisgép húzása esetén igen óvatosan kell eljárni. A kerti kisgépet a a fűnyírás közben mindig előrefelé tolja és sohase a teste felé húzza. A késeknek nyugalmi helyzetben kell lenniük, ha a kerti kisgépet a szállításhoz meg kell billenteni, ha a kerti kisgéppel fűmentes területen halad keresztül, valamint amikor a kerti kisgépet a nyírásra kerülő területhez illetve attól elszállítja. A kerti kisgépet az elindításnál vagy a motor bekapcsolásánál ne billentse meg, kivéve ha ehhez a magas fűben való munkához okvetlenül szükség van. Ebben az esetben a kerti kisgépnek a kezelőtől távolabbi oldalát a fogantyú lenyomásával ne emelje fel jobban, mint amennyire okvetlenül szükséges. Ügyeljen arra, hogy mindkét keze a fogantyún OBJ_BUCH-1996-005.book Page 111 Thursday, January 14, 2016 1:02 PM112 | Magyar F 016 L81 374 | (14.1.16) Bosch Power Tools legyen, amikor a kerti kisgépet ismét leereszti. Az Üzemeltetési útmutatónak megfelelően kapcsolja be a kerti kisgépet, és ügyeljen arra, hogy a lábai elég messze legyenek a forgó alkatrészektől. A kezeit és a lábait sohase tegye a forgó alkatrészek közelébe vagy azok alá. Tartson be megfelelő távolságot a kivető zóna felé, ha a kerti kisgéppel dolgozik. Sohase emelje fel és sohase vigye a kerti kisgépet működő motor mellett. A kerti kisgépen változtatásokat végrehajtani tilos. A nem megengedett változtatások befolyásolhatják a kerti kisgépe biztonságát és megnövekedett zajokhoz és rezgésekhez vezethetnek. Rendszeresen ellenőrizze a csatlakozó kábelt és az esetleges hosszabbítót. Ha a kábel megrongálódott, ne csatlakoztassa azt a hálózathoz, illetve ne érintse meg, mielőtt leválasztotta volna a hálózatról. Egy megrongálódott kábel esetén fennáll annak a veszélye, hogy valaki hozzáér feszültség alatt álló részekhez. Védekezzen az áramütés lehetősége és veszélyei ellen. Húzza ki a csatlakozó dugót a dugaszoló aljzatból: – minden olyan esetben, ha őrizet nélkül hagyja a kerti kisgépet, – a beékelődések elhárítása előtt, – mielőtt a kerti kisgépet ellenőrizné, megtisztítaná, vagy azon valamilyen munkát végezne, – egy idegen testtel való ütközés után. Azonnal ellenőrizze a kerti kisgép esetleges megrongálódásait és szükség esetén javíttassa meg, – ha a kerti kisgép szokatlan módon rezgésbe jön (azonnal ellenőrizze). Áramcsatlakozás Az áramforrás feszültségének meg kell egyeznie a berendezés típustábláján található adatokkal. Célszerű a berendezést csak olyan dugaszolóaljzathoz csatlakoztatni, amely fel van szerelve egy 30 mA hibaáram védőkapcsolóval. Ezen készülék kábelének kicseréléséhez csak a gyártó által előirányzott hálózati csatlakozó vezetéket használja, a megrendelési szám és típusjel az Üzemeltetési útmutatóban található. Sohase fogja meg nedves kézzel a hálózati csatlakozó dugót. Ne menjen keresztül járművel a hálózati csatlakozó vezetéken vagy a hosszabbító kábelen, ne préselje össze és ne húzza meg erősen azt, mert megrongálódhat. A kábelt óvja meg az éles peremektől, magas hőmérséklettől és olajtól. A hosszabbító kábelnek legalább az Üzemeltetési útmutatóban megadott vezetékkeresztmetszettel kell rendelkeznie és fröccsenő víz ellen védett kivitelűnek kell lennie. A dugós csatlakozó nem feküdhet vízben. OBJ_BUCH-1996-005.book Page 112 Thursday, January 14, 2016 1:02 PMMagyar | 113 Bosch Power Tools F 016 L81 374 | (14.1.16) Viseljen mindig kerti védőkesztyűt, ha az éles kések körül végez munkát. Elektromos biztonsági előírások Figyelem! A karbantartási vagy tisztítási munkák megkezdése előtt kapcsolja ki a kerti kisgépet és húzza ki a hálózati csatlakozó dugót. Ugyanez érvényes azokra az esetekre is, amikor a hálózati csatlakozó kábel megrongálódott, belevágtak, vagy beakadt valamibe. A kerti kisgép kikapcsolása után a kések még néhány másodpercig tovább forognak. Vigyázat – ne érintse meg a forgó vágókést. Az Ön kerti kisgépe biztonsági meggondolásokból védőszigeteléssel van ellátva és földelésre nincs szüksége. Az üzemi feszültség 230 V AC, 50 Hz (az EU-n kívüli országokban a kiviteltől függően 220 V, 240 V). Csak engedélyezett hosszabbító kábelt használjon. További információkat az erre feljogosított vevőszolgálattól kaphat. Csak a H05VV-F, H05RN-F vagy IEC (60227 IEC 53, 60245 IEC 57) kivitelnek megfelelő hosszabbító kábelt szabad használni. Ha a berendezés üzemeltetéséhez hosszabbítókábelt használ, akkor csak a következő keresztmetszetű vezetékeket tartalmazó hosszabbítókábelt szabad használni: – 1,0 mm

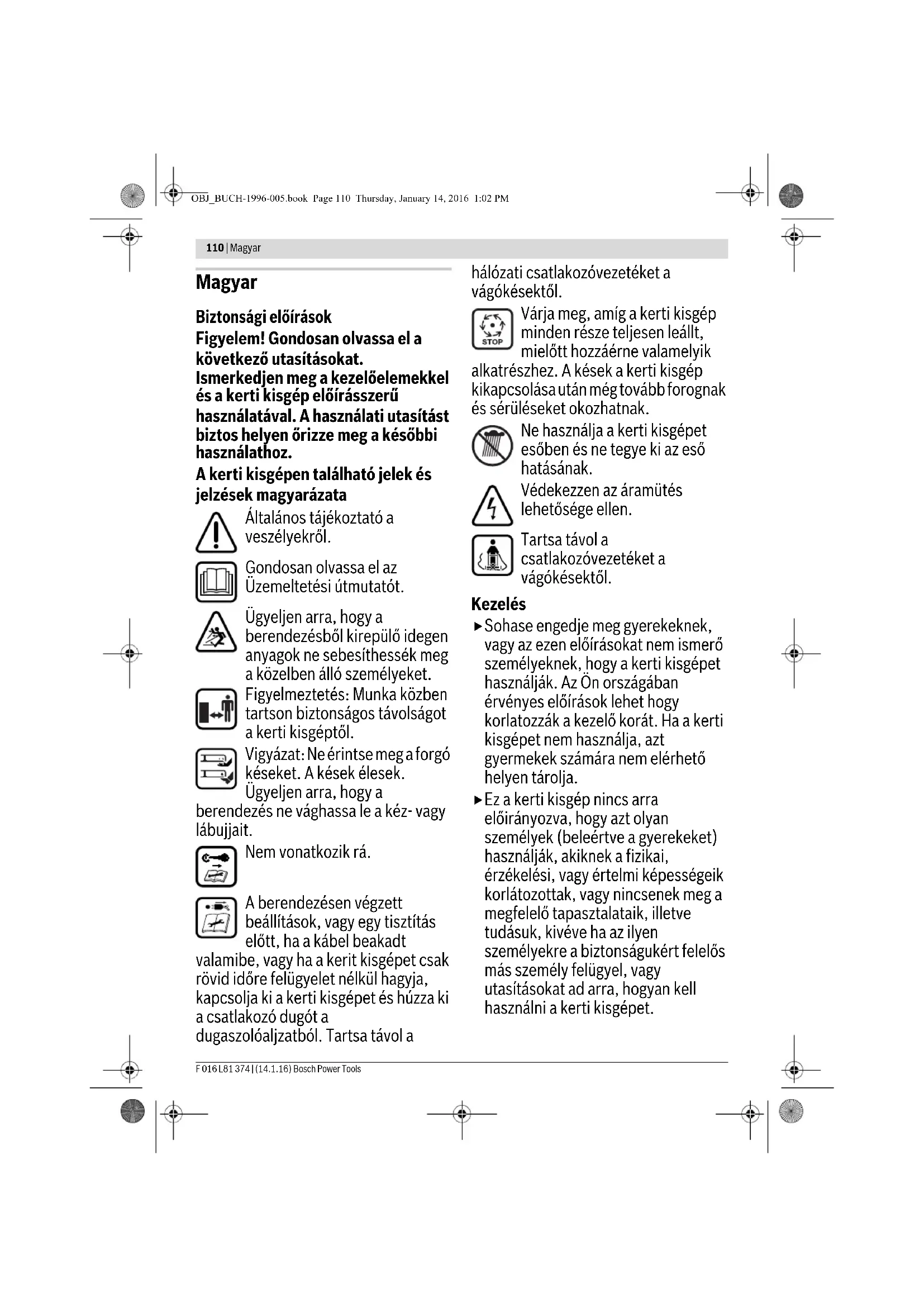

: Maximális hosszúság 40 m – 1,5 mm

: Maximális hosszúság 60 m – 2,5 mm

: Maximális hosszúság 100 m Megjegyzés: Ha egy hosszabbító kábelt használ, akkor annak – amint az a biztonsági előírásokban leírásra került – egy védővezetékkel kell rendelkeznie, amely a csatlakozó dugón keresztül össze van kötve az Ön elektromos berendezésének védővezetékével. Kétséges esetekben kérdezzen meg erről egy megfelelő képzésű villanyszerelőt vagy a legközelebbi Bosch szerviz képviseletet. VIGYÁZAT: A nem előírásszerű hosszabbító kábelek veszélyesek lehetnek. A hosszabbító kábeleknek, csatlakozó dugóknak és csatlakozásoknak vízhatlan, szabadtéri használatra engedélyezett kivitelűeknek kell lenniük. A kábelösszeköttetéseket szárazon kell tartani, és nem szabad közvetlenül a földre fektetni. A biztonság megnövelése érdekében célszerű egy legfeljebb 30 mA hibaáram-kapcsolót használni. Ezt a hibaáram kapcsolót minden használat előtt külön ellenőrizni kell. Tájékoztató azon termékekről, amelyek nem Nagybritanniában kerülnek eladásra: FIGYELEM: A kerti kisgépre szerelt csatlakozó dugót az Ön biztonsága érdekében össze kell kapcsolni a hosszabbító kábellel. A hosszabbító csatlakozójának fröccsenő víz ellen védett kivitelűnek kell lennie, gumiból kell készülnie, vagy gumival kell bevonva lennie. A hosszabbítókábelt csak egy húzásmentesítővel felszerelve szabad használni. OBJ_BUCH-1996-005.book Page 113 Thursday, January 14, 2016 1:02 PM114 | Magyar F 016 L81 374 | (14.1.16) Bosch Power Tools A csatlakozó vezeték megrongálódásának esetleges jeleit rendszeresen ellenőrizni kell, a vezetéket csak kifogástalan állapotban szabad használni. Ha a csatlakozó vezeték megrongálódott, azt csak egy Bosch márkaszervizzel szabad megjavíttatni. Karbantartás Viseljen mindig kerti védőkesztyűt, ha az éles kések körül végez munkát. Gondoskodjon arról, hogy valamennyi anya, csapszeg és csavar biztonságosan rögzítve legyen, hogy garantálhassa a kerti kisgép biztonságos munkavégzési állapotát. Rendszeresen ellenőrizze a fűgyűjtő kosár állapotát és elhasználódását. Vizsgálja felül a kerti kisgépet és a biztonság érdekében cserélje ki az elhasználódott vagy megrongálódott alkatrészeket. Kizárólag a kerti kisgéphez előirányzott vágókéseket használjon. Gondoskodjon arról, hogy a cserealkatrészként csak Bosch gyártmányú alkatrészeket használjanak. A tárolás előtt gondoskodjon arról, hogy a kerti kisgép tiszta legyen és mentes legyen a maradékoktól. Ha szükséges, egy puha, száraz kefével tisztítsa meg. Jelképes ábrák Az ezt követő jelmagyarázat a Használati útmutató elolvasásának és megértésének megkönnyítésére szolgál. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes értelmezése segítségére lehet a kerti kisgép jobb és biztonságosabb használatában. Rendeltetésszerű használat A kerti kisgép magánterületeken végzett fűnyírásra szolgál. Műszaki adatok Jel Magyarázat A reakció iránya Mozgásirány Viseljen védőkesztyűt Tömeg Bekapcsolás Kikapcsolás Megendedett tevékenység Tilos tevékenység Tartozékok/pótalkatrészek Fűnyírógép ARM 33/ARM 34/ARM 34 R/

Cikkszám 3 600 HA6 1.. 3 600 HA6 2.. Névleges felvett teljesítmény W 1300 1400 Kés szélessége cm 34 37 Vágási magasság mm 20 – 70 20 –70 Térfogat, fűgyűjtő kosár l4040 Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges kivitelekben ezek az adatok változhatnak. A bekapcsolási folyamatok rövid időtartamú feszültségcsökkenést okoznak. Hátrányos hálózati viszonyok esetén ez negatív hatással lehet más berendezések működésére. Ha a hálózati impedancia alacsonyabb, mint 0,36 Ω nem kell hálózati zavarokra számítani. OBJ_BUCH-1996-005.book Page 114 Thursday, January 14, 2016 1:02 PMMagyar | 115 Bosch Power Tools F 016 L81 374 | (14.1.16) Zaj és vibráció értékek Megfelelőségi nyilatkozat Termék kategória: 32 Megnevezett vizsgálóhely: SRL, Sudbury, England, Nr. 1088 A műszaki dokumentációja (2006/42/EK, 2000/14/EK) a következő helyen található: Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Felszerelés és üzemeltetés Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljárás) szerint kg 12,0 12,5 Érintésvédelmi osztály /II /II Gyári szám lásd a kerti kisgépen elhelyezett típustáblát A zajmérési eredmények az EN 60335-2-77 szabványnak megfelelően kerültek meghatározásra. 3 600 ... HA6 1.. HA6 2.. A készülék A-értékelésű zajszintjének tipikus értékei: Hangnyomásszint Hangteljesítményszínt Bizonytalanság, K Viseljen fülvédőt! dB(A) dB(A)

rezgési összértékek (a három irány vektorösszege) és a K szórás az EN 60335-2-77 értelmében kerültek meghatározásra: Rezgés kibocsátási érték, a

<2,5 =1,5 <2,5 =1,5 3 600 ... HA6 1.. HA6 2.. Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” leírt termék megfelel a 2011/65/EU, 2016 április 19-ig: 2004/108/EK, 2016 április 20-tól: 2014/30/EU, 2006/42/EK, 2000/14/EK irányelvekben és azok módosításaiban leírt idevágó előírásoknak és megfelel a következő szabványoknak: EN 60335-1, EN 60335-2-77, EN 50581. 2000/14/EK: Garantált hangteljesítmény-szint: A konformítás megállapítási eljárás leírása a VI függelékben található. dB(A) 96 96 Fűnyírógép ARM 33/ARM 34/ARM 34 R/

Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges kivitelekben ezek az adatok változhatnak. A bekapcsolási folyamatok rövid időtartamú feszültségcsökkenést okoznak. Hátrányos hálózati viszonyok esetén ez negatív hatással lehet más berendezések működésére. Ha a hálózati impedancia alacsonyabb, mint 0,36 Ω nem kell hálózati zavarokra számítani. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 A tevékenység célja Ábra Oldal Szállítmány tartalma

A kerekek felszerelése

A kengyeles fogantyúk felszerelése

Rakja össze a fűgyűjtő kosarat A fűgyűjtő kosár behelyezése/levétele

A vágási magasság beállítása

Munkavégzési tanácsok

A kések karbantartása

Tartozék kiválasztása

OBJ_BUCH-1996-005.book Page 115 Thursday, January 14, 2016 1:02 PM116 | Magyar F 016 L81 374 | (14.1.16) Bosch Power Tools Hibakeresés Vevőszolgálat és használati tanácsadás www.bosch-garden.com Ha kérdései vannak vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a kerti kisgép típustábláján található 10- jegyű megrendelési számot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását. Tel.: (061) 431-3835 Fax: (061) 431-3888 Hulladékkezelés A kerti kisgépeket, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki a kerti kisgépeket a háztartási szemétbe! Csak az EU-tagországok számára: Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2012/19/EU európai irányelvnek és a megfelelő országos törvényekbe való átültetésének megfelelően a már nem használható elektromos és elektronikus berendezéseket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. A változtatások joga fenntartva. STOP Probléma Lehetséges ok Elhárítás módja A motor nem indul el Hálózati feszültség hiányzik Ellenőrizze és kapcsolja be A dugaszoló aljzat hibás Használjon egy másik dugaszolóaljzatot A hosszabbító kábel megrongálódott A kábelt vizsgálja meg, és ha megrongálódott, cserélje ki A biztosíték leoldott Cserélje ki a biztosítékot A fű túl hosszú Állítson be egy nagyobb vágási magasságot és billentse meg a kerti kisgépet, hogy ezzel csökkentse az indítási terhelést A motorvédelem kioldott Hagyja lehűlni a motort és állítson be egy nagyobb vágási magasságot A kerti kisgép csak megszakításokkal működik A hosszabbító kábel megrongálódott A kábelt vizsgálja meg, és ha megrongálódott, cserélje ki A kerti kisgép belső vezetékei meghibásodtak Keressen fel egy vevőszolgálatot A motorvédelem kioldott Hagyja lehűlni a motort és állítson be egy nagyobb vágási magasságot A kerti kisgép egyenetlen vágási mintát hoz létre és/vagy A motor nehezen működik A vágási magasság túl alacsony Állítsa be nagyobbra a vágási magasságot A kés eltompult Késcsere Eltömődés lehetséges Ellenőrizze és szükség esetén tegye szabaddá a kerti kisgép alsó részét (viseljen mindig kerti védőkesztyűt) A kés fordítva van felszerelve Szerelje fel helyes helyzetben a kést A kerti kisgép bekapcsolása után a vágókés nem forog A kést a fű leblokkolja A kerti kisgép kikapcsolása Távolítsa el a dugulást (viseljen mindig kerti védőkesztyűt) A késrögzítő anya/csavar kilazult Húzza meg szorosra a késrögzítő anyát/csavart (17 Nm) Erős rezgések/zajok A késrögzítő anya/csavar kilazult Húzza meg szorosra a késrögzítő anyát/csavart (17 Nm) A kés megrongálódott Késcsere OBJ_BUCH-1996-005.book Page 116 Thursday, January 14, 2016 1:02 PMРусский | 117 Bosch Power Tools F 016 L81 374 | (3.6.16)
