KULLANIM KILAVUZU ARM 3400 BOSCH

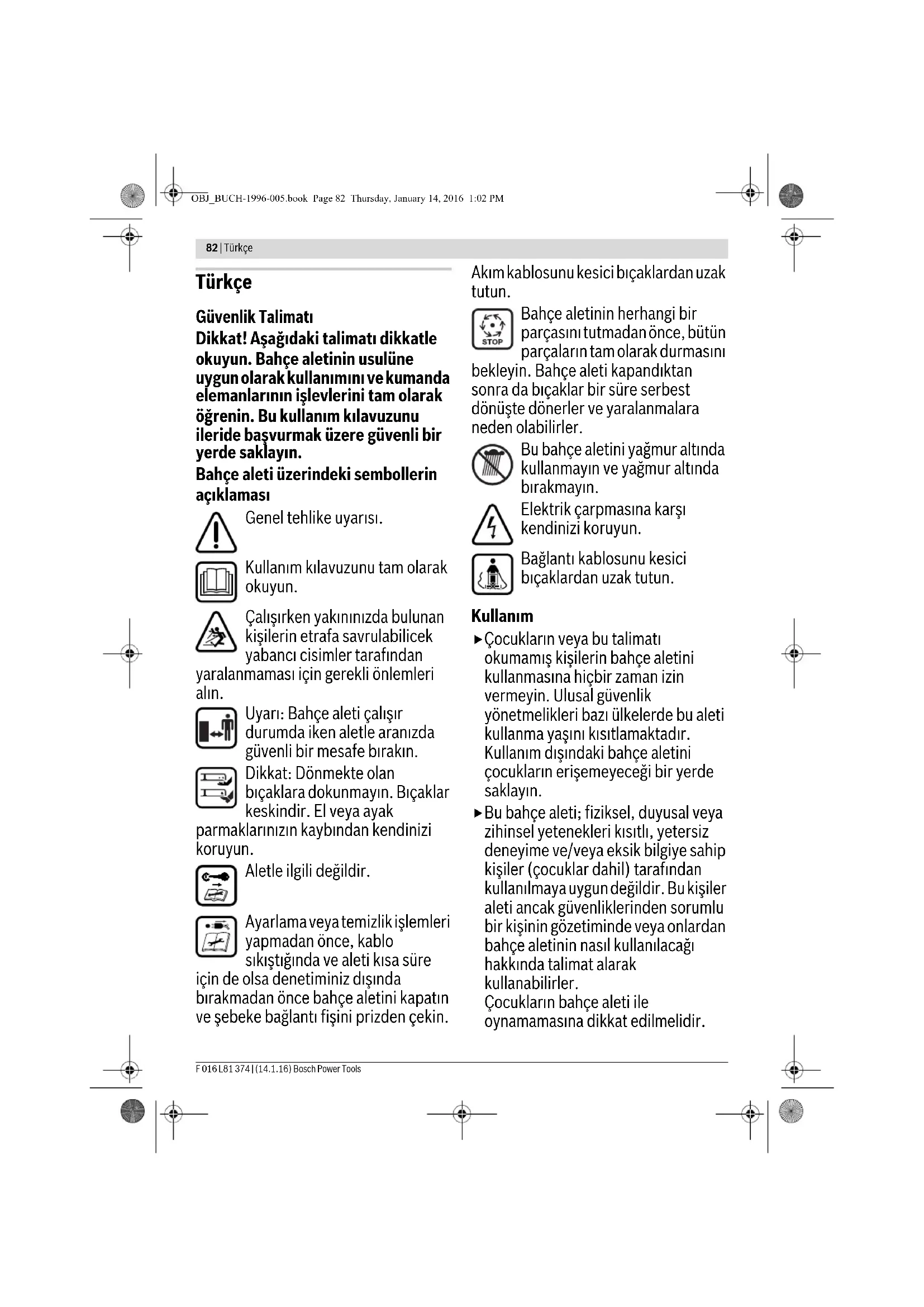

tr Orijinal işletme talimatı

Dikkat! Aşağıdaki talimatı dikkatle okuyun. Bahçe aletinin usulüne uygun olarak kullanımını ve kumanda elemanlarının işlevlerini tam olarak öğrenin. Bu kullanım kılavuzunu ileride başvurmak üzere güvenli bir yerde saklayın.

Bahçe aleti üzerindeki sembollerin açıklaması

Genel tehlike uyarısı.

Kullanım kılavuzunu tam olarak okuyun.

Çalışırken yakınıınızda bulunan kişilerin etrafal savrulabilicek yabancı cisimler tarafından yaralanmaması için gerekli önlemleri alın.

Uyarı: Bahçe aleti çalışır durumda iken aletle aranızda güvenli bir mesafe bırakın.

Dikkat: Dönmekte olan bıçaklara dokunmayın. Bıçaklar keskindir. El veya ayak parmaklarınızın kaybindan kendinizi koruyun.

Aletle ilgili değildir.

Ayarlama veya temizlik işlemleri yapmadan önce, kablo sıkıştığında ve aleti kısa süre için de olsa denetiminiz dışında bırakmadan önce bahçe aletini kapatın ve şebeke bağlantı fişini prizden çekin.

Akım kablosunu kesici bıçaklardan uzak tutun.

Bahçe aletinin herhangi bir parçasını tutmadan önce, bütün parçaların tam olarak durmasını

bekleyin. Bahçe aleti kapandıktan sonra da bıçaklar bir süre serbest dönüste dönerler ve yaralanmalara neden olabilirler.

Bu bahçe aletini yağmur altında kullanmayın ve yağmur altında bırakmayın.

Elektrik çarpmasına karşı kendinizi koruyun.

Bağlantı kablosunu kesici bıçaklardan uzak tutun.

Kullanım

▶ Çocukların veya bu talimatı okumamış kişilerin bahçe aletini kullanmasına hiçbir zaman izin vermeyin. Ulusal güvenlik yönetmelikleri bazı ülkelerde bu aleti kullanma yaşını kısıtlamaktadır. Kullanım dışındaki bahçe aletini çocukların erişemeyeceği bir yerde saklayın.
▶ Bu bahçe aleti; fiziksel, duyusal veya zihinsel yetenekleri kısıtlı, yetersiz deneyime ve/veya eksik bilgiye sahip kişiler (çocuklar dahil) tarafından kullanılmaya uygun değildir. Bu kişiler aleti ancak güvenliklerinden sorumlu bir kişinin gözetiminde veya onlardan bahçe aletinin nasıl kullanılacağı hakkında talimat alarak kullanabilirler.

Çocukların bahçe aleti ile oynamamasına dikkat edilmelidir.

Türkçe | 83

▶Yakınınızda başkaları, özellikle de çocuklar ve evcil hayvanlar varken hiçbir zaman biçme yapmayın.
▶ Bu aleti kullananlar başkalarının başına gelebilecek kazalardan veya bunların özel mülkiyetinde bulunan mallarda meydana gelebilecek hasarlardan sorumludur.
▶Bahçe aletini çıplak ayakla veya açık sandaletlerle kullanmayın. Sağlam iş ayakkabıları ve uzun pantolon kullanın.
▶ İşleyeceğiniz yüzeyi dikkatli biçimde inceleyin ve taş, dal, tel, kemik ve benzeri yabancı nesneleri temizleyin.
▶Aleti kullanmaya başlamadan önce daima bıçakların, bıçak civatalarının veya kesme modülünün aşınmış veya hasarlı olup olmadığını kontrol edin. Balanssız çalışmayı önlemek için aşınmış veya hasar görmüş bıçakları ve bıçak civatalarını her zaman takım halinde değiştirin.
▶ Sadece gün ışığında veya iyi aydınlatma koşullarında biçme yapın.
▶ Elverişsiz hava koşullarında, özellikle fırtına ve sağnak yağış beklenirken çim biçme makinesi ile çalışmayın.
▶Bahçe aletini mümkün olduğu kadar ıslak çimlerde kullanmayın.
▶Her zaman sakin çalışın, acele etmeyin.
▶Bahçe aletini arızalı koruma donanımlarıyla, kapaklarla ve örneğin çarpma emniyeti ve/veya çim tutma selesi gibi emniyet donanımları olmadan kullanmayın.
▶ Koruyucu kulaklık kullanın.

▶Meyilli yüzeylerde çalışmak tehlikeli olabilir.
– Çok meyilli yüzeylerde biçme yapmayın.
– Meyilli yüzeylerde veya ıslak çimlerde yere sağlam basmaya dikkat edin.
– Dik yüzeylerde her zaman enine biçme yapın, aşağı yukarı yapmayın.
– Dik yerlerde yön değiştirirken özellikle dikkatli olun.
▶ Geriye doğru giderken veya bahçe aletini çekerken çok dikkatli olun.
▶ Biçme yaparken bahçe aletini daima öne doğru itin ve hiçbir zaman kendinize doğru çekmeyin.
▶ Taşımak için bahçe aletini devirdiğinizde, çimle kaplı olmayan yüzeylerden geçerken ve bahçe aletini çim alanlarına getirir götürürken bıçakların duruyor olması gerekir.
▶ Uzun çimlerin bulunduğu yerlerde start için gerekli olması haricinde motoru çalıştırırken bahçe aletini devirmeyin. Buna zorunlu olduğunu durumlarda, kullanıcıının karşısında tarafı tutamağa bastırmak suretiyle gerektiğini fazla kaldırmayın. Bahçe aletini bırakırken ellerinizin tutamakta olmasına dikkat edin.
▶Bahçe aletini kullanım kılavuzunda belirtildiği gibi çalıştırın ve ayaklarınızın dönen biçaklardan yeterli uzaklıkta olmasına dikkat edin.
▶ Ellerinizi ve ayaklarını aletin dönen parçalarının yakınına getirmeyin.
▶Bahçe aleti ile çalışırken aletin atma bölgesinden yeterli uzaklıkta durun.

84 | Türkçe

▶Motor çalışır durumda iken bahçe aletini hiçbir zaman kaldırmayın veya taşımayın.
▶ Alette bir değişiklik yapmayın. Müsaade edilmeyen değişiklikler bahwa aletinizin güvenliğini olumsuz yönde etkileyebilir ve şiddetli gürültü ile titreşimlere neden olabilir.
▶ Bağlantı kablosu ile kullanılan uzatma kablosunu düzenli aralıklarla kontrol edin. Hasarlı bir kabloyu akım şebekesine bağlamayın veya akım şebekesinden ayırmadan önce hasarlı kabloya dokunmayın. Kablo hasar gördüğünde gerilim ileten parçalara temas edilebilir. Elektrik çarpma tehlikesine karşı kendinizi koruyun.

Enerjiden tasarruf etmek için bahçe aletini sadece kullanacagınız zaman açın.

Şu durumlarda şebeke fişini prizden çekin:

• Bahçe aletinin yanından ayrılırken.
• blokajları giderirken,
• bahçe aletini kontrol ederken, temizlerken veya kendinde bir çalışma yaparken,
  – yabancı bir nesneye çarptığınızda. Hemen bahçe aletinde bir hasar olup olmadığını kontrol edin ve gerekiyorsa onarıma yollayın,
• bahçe aleti alışılmışın dışında titreşim yapmaya başlayınca (hemen kontrol edin).

Akım bağlantısı

▶Akım kaynağının gerilimi aletin tip etiketinde belirtilen gerilime uygun olmalıdır.

▶ Bu aletin sadece 30 mA'lik hatalı akım koruma şalteri ile sigortalanmış bir prize bağlanması tavsiye olunur.
▶ Bu aletin kablosunu değiştirirken sadece üretici tarafından öngörülen şebeke bağlantı kablolarını kullanın; sipariş numarası ve tip için kullanım kılavuzuna bakın.
▶Sebeke fişini hiçbir zaman ıslak elle tutmayın.
▶Sebeke bağlantı kablosunu veya uzatma kablosunu kırmayın, ezmeyin veya aleti bunların üzerinden geçirmeyin, aksi takdirde hasar görebilirler. Kabloyu sıcaktan, yağdan ve keskin kenarlı cisimlerden koruyun.
▶ Uzatma kablosu kullanım kılavuzunda belirtilen kesite sahip olmalı ve püskürme suyuna karşı korunmalı olmalıdır. Fiş bağlantısı suya girmemelidir.
▶ Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın.

Elektrik güvenliği

▶ Dikkat! Bakım ve temizlik işlemlerinden önce bahçe aletini kapatın ve şebeke bağlantı fişini prizden çekin. Akım kablosu hasar gördüğünde, kesildiğinde veya karıştığında da aynı işlemi uygulayın.
▶Bahçe aleti kapatıldıktan sonra da bıçaklar birkaç saniye serbest dönüste dönerler.
▶Dikkat – Dönmekte olan kesici bıçağa dokunmayın.

Bahçe aletiniz güvenlik sağlamak üzere koruyucu izolasyonludur ve topraklama

Türkçe | 85

gerektirmez. İşletme gerilimi 230 V AC, 50 Hz'dir (AB üyesi olmayan ülkeler için tipe göre 220 V, 240 V). Sadece bahçe aletinizle kullanılmaya müsaadeli uzatma kablosu kullanın. Bu konudaki bilgileri yetkili müşteri servisinden alabilirsiniz.

Bu aletle sadece H05VV-F, H05RN-F veya IEC (60227 IEC 53, 60245 IEC 57) tipi uzatma kablosu kullanılabilir.

Aleti uzatma kablosu ile kullanıyorsanız, sadece şu kesitli kabloları kullanmalısınız:

• 1,0 mm ^2 : maksimum uzunluk 40 m
• 1,5 mm²: maksimum uzunluk 60 m
• 2,5 mm ^2 : maksimum uzunluk 100 m
  Uyarı: Bir uzatma kablosu kullanılırken, bu kablo – güvenlik talimatında belirtildiği gibi – fiş üzerinden elektrik sisteminize bağlı bir koruyucu iletkene sahip olmalıdır.

Emin olmadığınız durumlarda eğitimli bir elektrik teknisyenine veya en yakınınızdaki Bosch servis temsilcisine danışın.

▶ DİKKAT: Usulüne uygun olmayan uzatma kabloları tehlikeli olabilir. Uzatma kablosu, fiş ve kuplaj su sızdırmaz ve açık havada kullanılmaya müsaadeli olmalıdır.

Kablo bağlantıları kuru olmalı ve yerde durmamalıdır.

Güvenliği artırmak için maksimum 30 mA'lik hatalı akımlı bir FI-Şalterin (RCD) kullanılması tavsiye olunur. Bu FI-Şalteri her kullanımdan önce kontrol edilmelidir.

İngiltere'de satılmayan ürünler için uyarı:

DİKKAT: Güvenliğiniz için bahçe aletinize monte edilmiş olan fişin bağlantı kablosuna bağlanması gereklidir. Uzatma kablosunun kuplajı püskürme suyuna karşı korunmalı olmalı, kauçuktan yapılmış olmalı veya kauçuk kaplı olmalıdır. Uzatma kablosu bir gerginlik giderme tertibatı ile kullanılmalıdır. Bağlantı kablosunun hasarlı olup olmadığı düzenli aralıklarla kontrol edilmeli ve sadece kusursuz durumda kullanılmalıdır.

Bağlantı kablosu hasar görecek olursa sadece yetkili Bosch servis atölyesinde onarılmalıdır.

Bakım

▶ Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın.
▶Çim biçme makinesini güvenli bir durumda kullanabilmek için bütün somunların, civataların ve pimlerin yerlerine iyice oturmasını sağlayın.
- Çim toplama selesinin aşınmış olup olmadığını düzenli aralıklarla kontrol edin.
▶ Bahçe aletini kontrol edin ve güvenlik önlemi olarak aşınmış veya hasar görmüş parçaları değiştirin.
▶ Sadece bahçe aleti için öngörülen kesici bıçakları kullanın.
▶ Yenilenen parçaların orijinal Bosch ürünü olduğundan emin olun.
▶ Saklamak üzere kaldırmadan önce bahçe aletinin temiz ve kalıntılardan arınmış olduğundan emin olun. Eğer gerekiyorsa aleti yumuşak, kuru bir fırça ile temizleyin.

86 | Türkçe

Semboller

Aşağıdaki semboller kullanım kılavuzunu okumak ve anlamak için önemlidir. Bu sembolleri ve anlamlarını zihninize iyice yerleştirin. Sembollerini doğru yorumlamak size bahçe aletini daha iyi ve daha güvenli kullanmada yardımcı olur.

Sembol Anlami

Reaksiyon yönü

Hareket yönü

Koruyucu eldiven kullanın

Sembol Anlami

[00002]	Ağırlığı
[0003]	Açma
[0004]	Kapama
[0005]	Müsaade edilen davranış
[0006]	Yasak işlem
	Aksesuar/Yedek parça

Usulüne uygun kullanım

Bu bahçe aleti özel alanlarda çim biçme için tasarlanmıştır.

Teknik veriler

Çim biçme maklnesi ARM 33/ARM 34/ARM 34 R/		ARM 1300-34 R/ARM 3400	ARM 36/ARM 37/ARM 37 R/ARM 1400-37 R/ARM 3700
Ürün kodu 3 600 HA6 1.. 3 600 HA6 2..
Giriş gücü	W 1300 1400
Bıçak genişliği	cm 34 37
Kesme yüksekliği	mm 20 - 70 20 -70
Çim toplama selesi hacmi	I	4	0
Ağırlığı EPTA-Procedure 01:2014'e göre	kg 12,0 12,5
Koruma sınıfı		☐ /11 /11	☐

Seri numarası bahçe aletindeki tip etiketine bakın
Veriler 230 Volt'luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir.
Kapama işlemleri sırasında kısa süreli gerilim düşmeleri olabilir. Elverişsiz şebeke koşullarında diğer aletler etkilenebilir. 0,36 Ohm'den daha küçük şebeke empedanslarında hatalar ortaya çıkmaz.

Gürültü/Titreşim bilgisi

Gürültü emisyon değerleri EN 60335-2-77 uyarınca belirlenmektedir.	3 600 ...	HA6 1..	HA6 2..
Aletin A değerlendirmeli gürültü seviyesi tipik olarak şöyledir:
Ses basıncı seviyesi	dB(A)	91	92
Gürültü emisyonu seviyesi	dB(A)	96	96
Tolerans K	dB	=2	=1
Koruyucu kulaklık kullanın!
Toplam titreşim değeri a_n (üç yönün vektör toplamı) ve tolerans K EN 60335-2-77'e göre belirlenmektedir:
Titreşim emisyon değeri a_n	m/s^2	<2,5	<2,5
Tolerans K	m/s^2	=1,5	=1,5

Türkçe | 87

Uygunluk beyani CE

3 600 ... HA6 1.. HA6 2..

Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan ürünün, değişiklikleri de dahil olmak üzere 2011/65/EU, 19 Nisan 2016'ya kadar: 2004/108/EC, 20 Nisan 2016'dan itibaren: 2014/30/EU, 2006/42/EC, 2000/14/EC yönergelerinin geçerli bütün hükümlerini karşıladığı ve aşağıdaki standartlarla uyumlu olduğunu beyan ederiz: EN 60335-1, EN 60335-2-77, EN 50581.2000/14/EC: Garanti edilen gürültü emisyonu seviyesi: Uyumluluk değerlendirme yöntemi ek VI uyarınca.

dB(A) 96 96

Ürün kategorisi: 32

Resmen tanınmış merkez:

SRL, Sudbury, England, Nr. 1088

Teknik belgelerin bulunduğu merkez (2006/42/EC, 2000/14/EC):

İşlemlin amacı Şekil Sayfa
Teslimat kapsamı	1 201
Tekerleklerin takılması	2 202
Tutamak kolunun takılması	3 203
Çim tutma selesinin takılması
Çim tutma selesinin takılması/çıkarılması 4 204
Kesme yüksekliğinin ayarlanması	5 204
Açma	6 205
Kapama	6 205
Çalışırken dikkat edilecek hususlar	7 206
Bıçakların bakımı	8 206
Aksesuar seçimi	9 207

Hata arama

Hata göstergesi Olası neden Giderilme yolu

Motor çalışmıyor Şebeke gerilimi yok Kontrol edin ve açın
	Şebeke prizi arızalı Başka bir priz kullanın
	Uzatma kablosunda hasar var Kabloyu kontrol edin ve hasarlı ise değiştirin
	Sigorta atmış durumda Sigortayı değiştirin
	Çimler çok uzun	Daha büyük bir kesme yüksekliği ayarlayın ve başlangıç yükünü azaltmak için bahçe aletini devirin
	Motor koruma sistemi devreye girmiş durumda	Motoru soğutun ve daha büyük kesme yüksekliği ayarlayın
Bahçe aleti kesintili olarak çalışıyor	Uzatma kablosunda hasar var Kabloyu kontrol edin ve hasarlı ise değiştirin
	Bahçe aletinin içindeki kablo sisteminde hata var	Müşteri servisine başvurun
	Motor koruma sistemi devreye girmiş durumda	Motoru soğutun ve daha büyük kesme yüksekliği ayarlayın
Bahçe aleti düzensiz kesme izi bırakıyor ve/veya Motor ağır çalışıyor	Kesme yüksekliği çok düşük	Daha büyük kesme yüksekliği ayarlayın
	Bıçaklar körelmiş	Bıçak değiştirme
	Tıkanma olabilir	Bahçe aletinin alt tarafını kontrol edin ve gerekiyorsa temizleyin (daima bahçe eldivenleri kullanın)
	Bıçaklar yanlış takılmış Bıçakları doğru takın

Bosch Power Tools F 016 L81 374 | (14.1.16)

88 | Türkçe
Hata göstergesi Olası neden Giderilme yolu

Bahçe aleti açıldıktan sonra bıçak dönmüyor	Bıçakların dönmesi çim tarafından engelleniyor Bahçe aletini kapatınTıkanmaya giderin (daima bahçe eldivenleri kullanın)
	Bıçak somunu/-cıvatası gevşek Bıçak somununu/-cıvatasını sıkın (17 Nm)
Aşırı titreşim ve gürültü var	Bıçak somunu/-cıvatası gevşek Bıçak somununu/-cıvatasını sıkın (17 Nm)
	Bıçaklar hasarlı Bıçak değiştirme

Müşteri hizmeti ve uygulama danışmanlığı

Lütfen bütün başvuru ve yedek parça siparişlerinizde bahçe aletinin tip etiketi üzerindeki 10 haneli ürün kodunu belirtiniz.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 5 yıl hazır tutar.

Türkçe

Bosch Sanayi ve Ticaret A.Ş.

Aydinevler Mah. Inonu Cad. No:20

Ofis Park A Blok

34854 Kucukyali/Maltepe

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Yeni San. Sit. Cami arkası No: 67

Aksaray

Tel.: [phone]

Tel.: [phone]

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 Iskitler

Ankara

Tel.: [phone]

Tel.: [phone]

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: [phone]

Tel.: [phone]

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: [phone]

Bulut Elektrik

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: [phone]

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: [phone]

Ege Elektrik

İnönü Bulvaro No: 135 Muğla Makasarası Fethiye

Fethiye

Tel.: [phone]

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: [phone]

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: [phone]

Onarım Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: [phone]

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

istanbul

Tel.: [phone]

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: [phone]

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: [phone]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: [phone]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: [phone]

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: [phone]

Tasfiye

Bahçe aletleri, aksesuar ve ambalaj malzemesi çevre dostu bir biçimde tasfiye edilmek üzere geri dönüşüm merkezine yollanmak zorundadır.

Bahçe aletlerini evsel çöplerin içine atmayın!

Polski|89

Sadece AB üyesi ülkeler için:

Elektronik ve elektrikli aletlere ilişkin 2012/19/EU sıylılı Avrupa yönetmeliği ve bu yönetmeliğin ulusal hukuka uyarlanmış hükümleri uyarınca kullanım ömrünü tamamlamış elektronik ve elektrikli aletler ayrı ayrı toplanmak ve çevre dostu tasfiye

amacıyla geri kazanım merkezlerine gönderilmek zorundadır.

Değişiklik haklarımız saklıdır.
