MODE D'EMPLOI COMET 130 S ATIKA

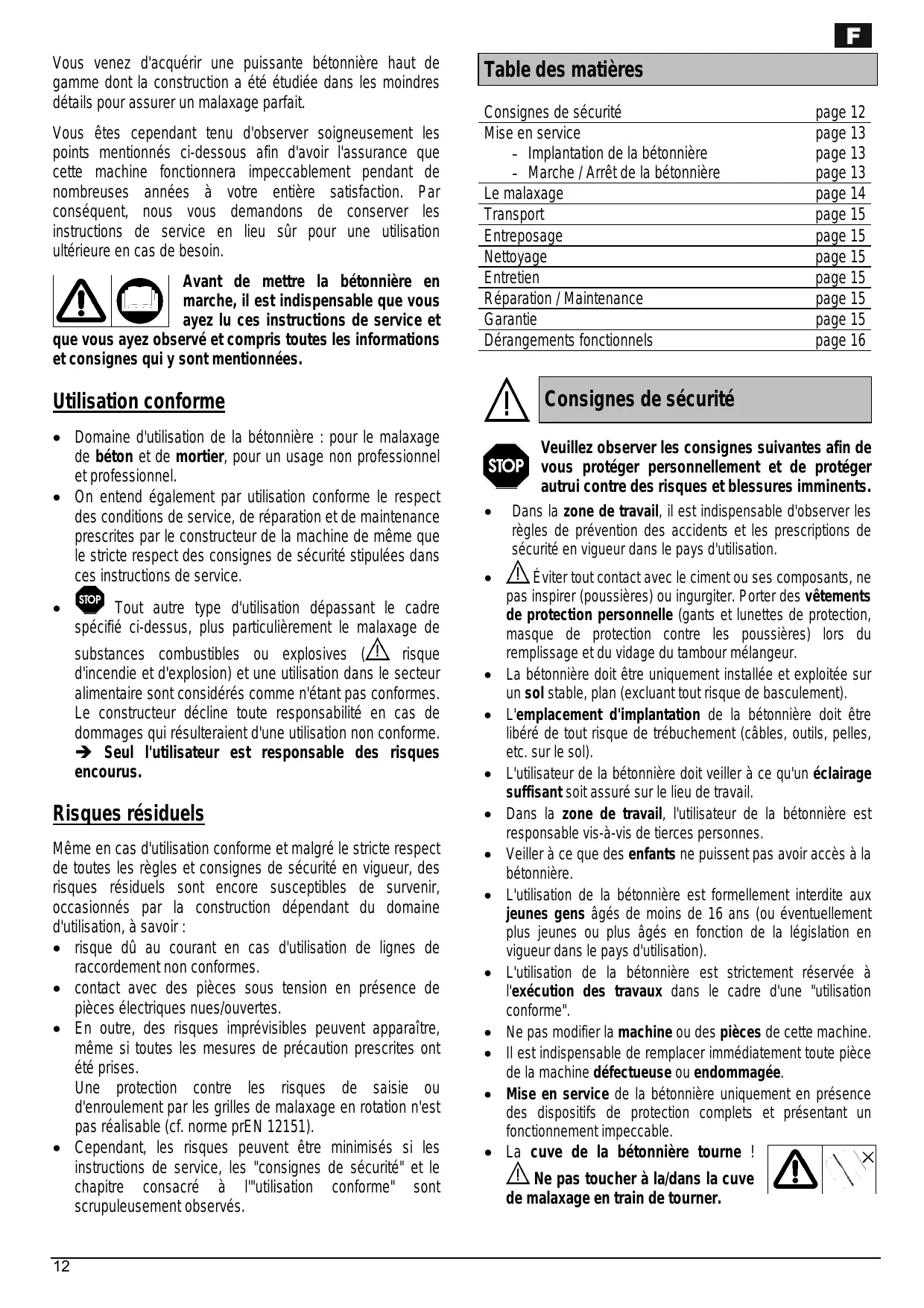

Vous venez d'acquérir une puissante bétonnière haut de gamme dont la construction a été étudiée dans les moindres détails pour assurer un malaxage parfait. Vous êtes cependant tenu d'observer soigneusement les points mentionnés ci-dessous afin d'avoir l'assurance que cette machine fonctionnera impeccablement pendant de nombreuses années à votre entière satisfaction. Par conséquent, nous vous demandons de conserver les instructions de service en lieu sûr pour une utilisation ultérieure en cas de besoin. Avant de mettre la bétonnière en marche, il est indispensable que vous ayez lu ces instructions de service et que vous ayez observé et compris toutes les informations et consignes qui y sont mentionnées. Utilisation conforme + Domaine d'utilisation de la bétonnière : pour le malaxage de béton et de mortier, pour un usage non professionnel et professionnel. + _ On entend également par utilisation conforme le respect des conditions de service, de réparation et de maintenance prescrites par le constructeur de la machine de même que le stricte respect des consignes de sécurité stipulées dans ces instructions de service... [or] Tout autre type d'utilisation dépassant le cadre spécifié ci-dessus, plus particulièrement le malaxage de substances combustibles ou explosives VAN risque d'incendie et d'explosion) et une utilisation dans le secteur alimentaire sont considérés comme n'étant pas conformes. Le constructeur décline toute responsabilité en cas de dommages qui résulteraient d'une utilisation non conforme. > Seul l'utilisateur est responsable des risques encourus. Risques résiduels Même en cas d'utilisation conforme et malgré le stricte respect de toutes les règles et consignes de sécurité en vigueur, des risques résiduels sont encore susceptibles de survenir, occasionnés par la construction dépendant du domaine d'utilisation, à savoir : e risque dû au courant en cas d'utilisation de lignes de raccordement non conformes. e contact avec des pièces sous tension en présence de pièces électriques nues/ouvertes. + En outre, des risques imprévisibles peuvent apparaître, même si toutes les mesures de précaution prescrites ont été prises. Une protection contre les risques de saisie ou d'enroulement par les grilles de malaxage en rotation n'est pas réalisable (cf. norme prEN 12151). e Cependant, les risques peuvent être minimisés si les instructions de service, les "consignes de sécurité" et le chapitre consacré à l'utilisation conforme" sont scrupuleusement observés. Table des matières Consignes de sécurité page 12 Mise en service page 13 - Implantation de la bétonnière page 13 - Marche / Arrêt de la bétonnière page 13 Le malaxage page 14 Transport page 15 Entreposage page 15 Nettoyage page 15 Entretien page 15 Réparation / Maintenance page 15 Garantie page 15 Dérangements fonctionnels page 16 /\ Consignes de sécurité vous protéger personnellement et de protéger autrui contre des risques et blessures imminents. + Dans la zone de travail, il est indispensable d'observer les règles de prévention des accidents et les prescriptions de sécurité en vigueur dans le pays d'utilisation. © Veuillez observer les consignes suivantes afin de . À Éviter tout contact avec le ciment ou ses composants, ne pas inspirer (poussières) ou ingurgiter. Porter des vêtements de protection personnelle (gants et lunettes de protection, masque de protection contre les poussières) lors du remplissage et du vidage du tambour mélangeur. + La bétonnière doit être uniquement installée et exploitée sur un sol stable, plan (excluant tout risque de basculement). + L'emplacement d'implantation de la bétonnière doit être libéré de tout risque de trébuchement (câbles, outils, pelles, etc. sur le sol). L'utilisateur de la bétonnière doit veiller à ce qu'un éclairage suffisant soit assuré sur le lieu de travail. e Dans la zone de travail, l'utilisateur de la bétonnière est responsable vis-à-vis de tierces personnes. + Veiller à ce que des enfants ne puissent pas avoir accès à la bétonnière. + L'utilisation de la bétonnière est formellement interdite aux jeunes gens âgés de moins de 16 ans (ou éventuellement plus jeunes ou plus âgés en fonction de la législation en vigueur dans le pays d'utilisation). + L'utilisation de la bétonnière est strictement réservée à l'exécution des travaux dans le cadre d'une "utilisation conforme”, + Ne pas modifier la machine ou des pièces de cette machine. +_Ilestindispensable de remplacer immédiatement toute pièce de là machine défectueuse ou endommagée. + Mise en service de la bétonnière uniquement en présence des dispositifs de protection complets et présentant un fonctionnement impeccable. < La cuve de la bétonnière tourne ! À Ne pas toucher à la/dans la cuve de malaxage en train de tourner.

+ _Le chargement et le déchargement de la cuve de malaxage doivent exclusivement s'effectuer lorsque le moteur de la cuve de malaxage tourne. <_ Observer le sens de rotation de la cuve de malaxage. + _Les bétonnières que le constructeur n'a pas prévues pour un fonctionnement remorqué doivent être exclusivement transportées par traction manuelle. e _Ilest indispensable de débrancher S la fiche secteur de la prise avant A | os | - de déplacer et de transporter la L bétonnière - toute opération de nettoyage, d'entretien, de réparation et de maintenance - et si vous quittez (même s'il ne s'agit que d'une brève interruption du travail) ÂÀ Bétonnières à isolation de protection (classe de protection Il) e Du fait qu'elle est dotée d'une isolation de protection, la bétonnière peut être directement branchée à des prises domestiques (230 V ou 400 V, protection par fusibles 10 A) et ce, sans mesures de protection supplémentaires, dans là mesure où il s'agit du seul consommateur en exploitation qui y est branché. Si plusieurs consommateurs sont alimentés en courant par cette prise, un point d'alimentation spécial sera nécessaire. Cela n'est pas applicable en Suisse. En Suisse, il convient d'observer la remarque suivante : les appareils/machines utilisé(e)s à l'extérieur et sur un lieu d'utilisation changeant doivent être uniquement branché(e)s via un disjoncteur par courant de défaut. ° Mise en service uniquement à enveloppe intégrale et entièrement fermée. + La classe de protection II est uniquement assurée à condition qu'en cas de réparation, seuls des matériaux d'origine soient utilisés et que les écarts d'isolation ne soient pas modifiés. IN Sécurité électrique En cas de non observation, il y a danger de mort ! < Exécution des lignes de raccordement selon la norme CEI 60245:4 : 1980 (DIN 57 282) portant le marquage H 07 RN-F ou types de construction de même qualité. Section des conducteurs 3 x 1,5 mm? au minimum jusqu'à 25 mètres de long au maximum. Pour une ligne de plus de 25 mètres de long, la section des conducteurs doit avoir au moins 2,5 mm. e Utiliser exclusivement des lignes de raccordement pourvues d'un dispositif enfichable en caoutchouc A\ protégé contre les projections d'eau et conçu pour des conditions d'exploitation difficiles 7. e Avant de procéder au branchement, il convient de soumettre les lignes de raccordement à un contrôle visuel pour exclure la présence de défectuosités ou de fragilisation par vieillissement. e Ne jamais utiliser de lignes de raccordement défectueuses ou rafistolées. e Lors de la pose de la ligne de raccordement, veiller à ce qu'elle ne soit ni coincée, ni compressée, ni pliée et à ce que le connecteur ne soit pas soumis à l'humidité ou tombe dans un liquide quelconque. + Ne jamais utiliser de connexions électriques provisoires ou rafistolées. e Ne jamais ponter ou inactiver les dispositifs de protection. ° En Suisse, il convient d'observer la remarque suivante: les appareils/machines utilisé(e)s à l'extérieur et sur un lieu d'utilisation changeant doivent être uniquement branché(e)s via un disjoncteur par courant de défaut. ÂÀ Le branchement électrique ou resp. les réparations de la connexion électrique estsont réservéle}s à un électrotechnicien qualifié et homologué qui est tenu de respecter les règles et prescriptions locales et nationales, surtout eu égard aux mesures de sécurité. Les réparations des pièces électriques de la bétonnière doivent être exclusivement confiées au constructeur ou resp. à des entreprises mentionnées par ses soins. Mise en service ÂÀ Observer scrupuleusement toutes les consignes de sécurité. Mise en place de la machine : + L'implantation de la bétonnière doit s'effectuer sur un sol stable et plan. e Eviter que la bétonnière s'enfonce dans le sol. À Observer les prescriptions de prévention des accidents {risque de basculement). + Lors de la mise en place de la bétonnière, veillez à ce que la cuve de malaxage puisse être déchargée sans aucun obstacle. Marche / Arrêt de la bétonnière Assurez-vous - que tous les dispositifs de protection de la bétonnière sont en place et qu'ils ont été montés dans les règles de l'art - que toutes les consignes de sécurité ont été observées. e L'interrupteur principal MARCHE/ARRET est en dessous du carter du moteur. La mise en/hors marche du moteur doit exclusivement s'opérer sur l'interrupteur principal. e En cas de coupure de courant, la machine s'inactive automatiquement. Pour la remettre en marche, il suffit d'actionner de nouveau l'interrupteur principal. Disjoncteur-protecteur Le moteur est équipé d'une sonde thermique qui inactive automatiquement le moteur en cas de surcharge (surchauffe). A la suite d'une pause de refroidissement, la bétonnière pourra être remise en marche.

Bétonnières avec moteur à courant triphasé Après avoir mis la machine en marche, il convient de vérifier le sens de rotation de la cuve de malaxage. Vue de l'ouverture de la cuve de malaxage, la cuve de malaxage doit tourner vers la gauche (c'est-à-dire dans le sens contraire des aiguilles d'une montre). (Observer le sens de rotation sur la cuve de malaxage.) Si la cuve de malaxage tourne dans le sens contraire de la flèche — d'indication du sens de rotation, vous _ pouvez modifier le sens de rotation, en agissant avec un tournevis dans la fente prévue à cet effet dans l'embase du connecteur et en réglant le sens de rotation désiré en appuyant légèrement et en tournant vers la gauche ou vers là droite. Le malaxage Position de la bétonnière : Pour la réalisation de béton ou de mortier, la cuve de malaxage doit être enclenchée dans une position bien déterminée. Seule la position de malaxage correcte assure des résultats optima et est le garant d'un déroulement impeccable des opérations de travail. Levier de positionnement Volant

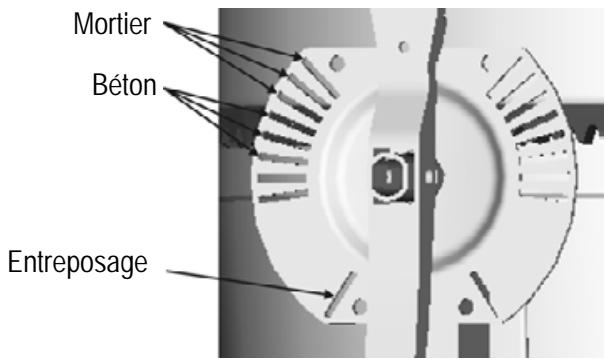

À Lors du basculement, maintenir le levier de positionnement ou resp. le volant avec fermeté. © Débloquez le dispositif de basculement © Faites basculer la cuve de malaxage jusqu'au repérage correspondant à la masse à malaxer > laissez le dispositif de s'enclencher basculement Mortier Ë C CN Béton S LD — en Entreposage /

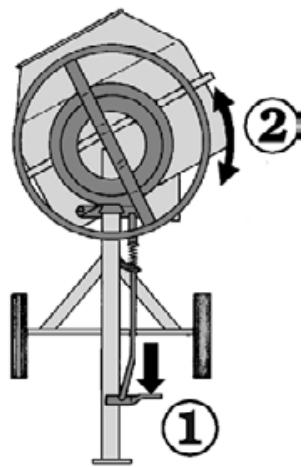

Bétonnière avec frein À Maintenir le volant avec fermeté lors de l'opération de basculement de la cuve. © Appuyez sur la pédale de frein (verrouillage) © Faites basculer la cuve de malaxage jusqu'à ce le marquage correspondant à la masse à malaxer soit atteint > laissez revenir la pédale de frein (déverrouillage) À Consignes de sécurité supplémentaires + Le chargement et le déchargement de la cuve de malaxage doivent uniquement s'effectuer à moteur en marche. + Vérifiez la stabilité de la bétonnière au sol. Réalisation du malaxage :

1. Chargez de l'eau et quelques pelletées d'agrégats (sable,

2. Ajoutez quelques pelletées de liant (ciment, chaux, …).

3. Répétez le point 1 et 2 jusqu'à ce que le rapport de

mélange requis soit atteint.

4. Laissez bien malaxer les produits à mélanger.

Pour ce qui est de la composition et de la qualité de la masse à malaxer, adressez-vous à un spécialiste qui vous conseillera. Déchargement de la cuve de malaxage : Maintenir le levier de positionnement ou resp. le volant avec fermeté.

1. Déverrouillez le dispositif de basculement ou resp.

actionnez la pédale de frein

2. Faites basculer lentement la cuve de malaxage

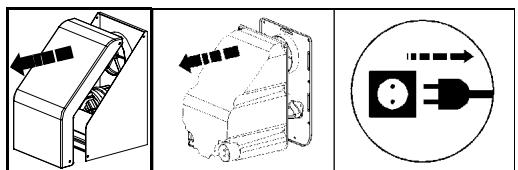

Transport Entretien Avant chaque transport, il est indispensable de débrancher la fiche = 1" secteur de la prise. e Lors du transport ou de l'entreposage, l'ouverture de la cuve de malaxage doit être dirigée vers le bas. Entreposage + Pour prolonger la durée de vie d'une bétonnière et pour assurer son utilisation impeccable à long terme, il conviendra d'y pulvériser de l'huile écologique sur le dispositif de basculement avant de la soumettre à un entreposage prolongé. La bétonnière ne nécessite quasiment pas d'entretien. La cuve de malaxage et l'arbre d'entrainement sont équipés de roulements à billes qui sont dotés d'un graissage à vie. 1& Ne jamais graisser la couronne dentée! Pour que votre bétonnière ne se dévalorise pas et que sa grande longévité soit assurée, il convient de la traiter comme décrit au chapitre "Transport et entreposage". En outre, la bétonnière devrait être régulièrement soumise à un contrôle visuel de routine pour déceler la présence éventuelle de traces d'usure et de déficiences fonctionnelles. Ceci s'applique plus particulièrement aux pièces mobiles, aux assemblages vissés, aux dispositifs de protection et aux pièces électriques. Nettoyage Consignes de sécurité supplémentaires Avant de procéder à des opérations de nettoyage, il est indispensable de débrancher la fiche secteur de la prise ! e Mettez la machine hors circuit (ARRET) et débranchez la fiche secteur lorsque les opérations de nettoyage exigent un travail manuel direct sur la machine (même si c'est avec une brosse, un grattoir, un chiffon, etc.). Au cours de ces travaux de nettoyage, ne mettez pas la bétonnière en marche. + Des dispositifs de protection enlevés pour pro-céder au nettoyage doivent être correctement remis en place une fois les travaux terminés. e Ne jamais asperger directement au jet d'eau le moteur et l'interrupteur principal de même que les ouvertures d'arrivée et d'évacuation d'air du carter de protection du moteur. Consignes de nettoyage : e Avant toute pause de travail prolongée et une fois le travail terminé, l'intérieur et l'extérieur de la bétonnière devront être soigneusement nettoyés. e Ne pas cogner la cuve de malaxage avec des objets durs (marteau, pelle, etc.) pour décrocher les salissures. En effet une cuve de malaxage cabossée entrave le malaxage et rend en outre un nettoyage difficile. + Pour nettoyer l'intérieur de la cuve de malaxage, laissez-la tourner avec quelques pelletées de gravier et d'eau. Il convient d'enlever immédiatement les restes de béton et de mortier qui adhèrent à la denture de la roue conique d'entraînement (couronne) et sur les segments de la couronne dentée. Réparation / Maintenance Avant chaque réparation/maintenance, il est indispensable de débrancher la

À «> —" | fiche secteur de la prise. e Mettez la bétonnière hors circuit (ARRET) puis débranchez la fiche secteur si des travaux de réparation/maintenance s'avèrent être nécessaires. Au cours de ces opérations, ne mettez surtout pas la machine en marche. + _Ilest absolument nécessaire de remettre correctement en place les dispositifs de protection qui avaient été enlevés pour procéder aux travaux de réparation/maintenance. + Les travaux de maintenance sur des pièces électriques de la machine ou sur des pièces qui concernent l'espace de montage électrique sont strictement réservés au constructeur ou resp. à des entreprises qui auront été mentionnées par ses soins. + Seules des pièces de rechange originales ont le droit d'être utilisées, leur modification étant bien entendue interdite. Sinon, vous serez personnellement responsable etil y aura perte des droits de garantie ! Garantie

• Nous assumons une garantie de 2 ans, valable à compter de la date de livraison de l'appareil départ stock du revendeur, pour tout dommage dû à un défaut matériel ou de fabrication.

• La facture sur laquelle la date de facturation est apposée sert de justificatif des droits de garantie.

• La garantie ne couvre pas les dommages dus à un maniement incorrect ou à un emballage insuffisant pendant le transport de retour des appareils ou au non- respect du mode dèmploi, même pendant le délai de garantie.

• Les travaux sous garantie éventuellement requis seront réalisés par nos soins. La réparation/l'élimination des vices par d'autre entreprises exige notre autorisation préalable explicite.

• La garantie ne s'étend pas à toute usure normale des pièces ci-après: Roue conique, segments de couronne dentée, courroie d'entraînement, roulement à billes, tambour mélangeur, roues de transport, ainsi que toutes les pièces de fixation y ayant rapport

• Les pièces défectueuses devront être expédiées à notre atelier taxes de fret et d'affranchissement payées. C'est à nos services qu'il incombe de décider si la livraison de(s) la/les pièce(s) de rechange sera gratuite ou pas. *_ Nous octroyons un droit de garantie à condition que seules des pièces de rechange d'origine soient utilisées. *_ Nous nous réservons le droit d'apporter des modifications dans le sens d'un progrès technique. Dérangements fonctionnels Dérangement Cause possible Remède Le moteur ne démarre pas — absence de tension secteur = câble de raccordement défectueux = la sonde de température s'est déclenchée — cause du déclenchement : - surcharge du moteur - le moteur n'est pas assez aéré étant donné que les orifices d'air d'alimentation et d'évacuation sont souillés = Contrôler le fusible = Laisser le contrôler (par un électricien) = Laisser refroidir le moteur et rechercher/éliminer la cause possible du dérangement Le moteur ronfle mais ne démarre pas = là couronne dentée est bloquée = condensateur défectueux = Mettre la bétonnière hors marche, débrancher la fiche secteur et nettoyer ou resp. remplacer les segments de couronne dentée — Expédier la bétonnière au constructeur ou à une entreprise mentionnée par ses soins pour la faire réparer La bétonnière démarre, toutefois, elle se bloque déjà à faible sollicitation et s'inactive éventuellement automatiquement = le câble de rallonge est trop long ou la section est trop petite = là fiche secteur est trop éloignée du raccordement principal et la section de la ligne de connexion est trop petite Câble de rallonge au moins 1,5 mm? pour une longueur maximale de 25 mètres. En présence d'un câble plus long, section de 2,5 mm? au moins.
