NAUDOJIMO INSTRUKCIJA COMET 130 S ATIKA

Betonske miešalicesa motorom na trofaznu

izmjeničnu struju

Pries naudojant betono maiykle, butina perskaityi eksploatacijostaisykles ir laikytis visu zemiau

pateiktu nurodymu.

Naudojimas pagal paskirtj

• Betono maišyklé skirta maišyti betona arba skiedinji namuose arba profesionaliose darbo vietose.
• Eksploatacijos taisykles sudaro gamintojo nurodytos naudiojimo, techninio aptarnavimo, prieziuros bei saugumo taisykles.
• Kitos eksploatavimo taisyklëse nurodytos naudojimosritys, ypatingai degiu bei sprogiu medziagu maiysmas (Ugnis! Sprogios medziagos!), taip pat naudojimasmaisto maisto pramonëje, priëstarauja taisyklëms. Už tokionaudojimo metu padaryta Žalç gamintojas neatsako -atsako tik vartoojas.

Imanomos rizikos sritsy

Net laikantis specialiu saugumo taisykiu, del maiykles paskirties salygotu konstrukcijos ypatumu galima tam tikra rizika:

• nestandartiniu budu jungiant prie elektros tinklo bei lieciant atviros itamos zonoje esancias elektrines konstrukcijos dalis, kyla pavojus nukenteti nuo elektros.
• Net laikantis visu jmanomu atsargumo priemoniu, yra pavojus buti itrauktam maiysmo grotiliu. Jokia speciali apsauga nuo mineto pavojaus nera naudojama.
  Rizika sumažes, jeigu Jus susipazinsite su eksploatacijos ir saugumo taisyklemis bei naudosite betono maisykleg pagal paskirti.

Turinys

Saugumo taisyklës	pusl. 88
Eksploatacija	pusl. 89
- Maišyklës pastatymas	pusl. 89
- ljungimas ir išjungimas	pusl. 89
Maišymas	pusl. 89
Transportavimas	pusl. 90
Sandëliavimas	pusl. 90
Valymas	pusl. 90
Techninis aptarnavimas	pusl. 90
Remontas	pusl. 90
Garantijos	pusl. 91
Gedimai	pusl. 91

Saugumo taisyklès

Norint apsaugoti save ir katus nuo traumu bei suzalojimu, butina laikytis zemiau pateiktu nurodymu:

• Darbo vietoje vengti galimo pavojaus bei laikytis saugum taisykliu.
• Apsauga nuo dulkiq: pripillant maiśymo būgnā, dévěti specialius apsauginius drabuzius (specialius akinius, apsaugos kauke nuo dulkiq).
• Betono maišykle statyti bei dirbti su ja tik ant stipraus lygaus (stabilaus) pagrindo.
• Maisytuvo stovéjmo vietojne neturi būti jokiu kličiu.
• Apšvietimas turi būti pakankamas.
• Aptarnaujantis darbo vietoje yra atsakingas uz kitug asmenu sauguma.
• Neleisti vaiku prie betono maiyskles.
• Jaunuoliai, neturintys 16 metu, su betono mai sykle dirbti negali.
• Maisykle naudoti tik eksploatavimo taisyklëse nurodytos srityse.
• Masinos bei jos daliu modifikuoti negalima.
• Mašinos pažeistas dalis pakeisti, o gedimus nedelsiant pašalinti.
• Eksploatuoti betono maiśykle leidžiama tik su apsauginiais itaisais.
• Nekisti ranku i besisukanti maiysmogūgnā. (! Besisukantis maiysmogūgnas).
• Maisykles būgnā pripildyti bei ištuustinti tik jjungus variklj.
• Atsizvelgti maiysmo bugno sukimosi kryptj.
• Jei gamintojo néra numatyta, betono maišyklé turi būti transportuojama rankiniu budu, o ne priékaba.

• Kištuka būtina išraukti is elektrós tinklo pries:

• perkêlima arba transportavima
  valyma bei techninj aptarnavima

• atidarant variklio gaubta

Betono maišyklé su apsaugine izoliacija Saugumo taisyklès)

• Del apsaugines izoliacjos dirbant su betono maišykle nereikia jokiç papildomu apsauginić irengimu (pvz. Elektros sroves paskirstytojo) - galima junti tiesiogliaj i kistukinj lizda (230V arba 400V), jei tuo pat metu nenaudojami kiti prietaisai. Jei greta betono maišyklés dirbama ir su kitais prietaisais, reikalingas atskiras maitinimo saltinis.
  Tai negalioja Šveicarijoje. Čia butina laikytis Žemiau pateiktu nuorodu: mobilius, ne patalpose naudojamus prietaisus butina pajungti tik kartu su diferencijuotos apsaugos schema.

• Eksploatuojamos betono maiśyklès gaubtas turi būti tvirtai uždarytas.

• Il kl. Saugumo taisyklès tik tada nepažeidžiamos, kai remonto darbuose naudiojamos originalios izoliacinés medziagos ir izoliaciniai atstumai nepažeidžiami.

Elektros saugumo taisyklès

Nesilaikant saugos taisykiu, gresia pavojus gyvybei!

• Laidai pajungiami pagal normatyvus IEC 60245-4:1980 (DIN 57 282), pażenklintus - H 07 RN-F arba analogiškus. Jei l aided ilgis ne didesnis kaip 25 metrai, l aided skersinis pjūvis turi būti ne mažesnis kaip 3 × 1,5 ~mm^2 . Jei l aided ilgis yra didesnis nei 25m., l aided skersinis pjūvis turi būti mažiausiaj 2,5 ~mm^2 .
• Dirbant sunkiomis salygomis, kad nepatektu vanduo, naudojas guminis kišukinis sujungimas.
• Pries naudojant maiykle, patikrinti, ar laidai nepaazeisti.
• Niekada nenaudoti pazeistu laidu.
• Tiesiant laidus, ju neprispausti, nesulenkti, saugoti, kad kistukas nebutu dregnas.
• Nenaudoti laikino elektrós pajungimo.
• Niekada neužtrumpinti bei neatjungti apsauginiu itaisu.
• Sveicarijoje naudojant betono maišykle, butina laikytis šiu nuorodu:

mobilius, ne patalpose naudojamus prietaisus butina pajungti tik kartu su diferencijuotos apsaugosSYSTEMA.

Pajungti maišykle prie tinklo ar atlikti su tuo susijusius,onto darbus gali tik specialistas, turintis leidim. Tuo metu būti ypatingai laikomasi atsargumo taisykliu.

Elektrines masinos dalis remontuoja gamintojas arba jo nurodytos firmos.

Eksploatacija

Laikytis visu saugumo taisykiu

Maisyklés pastatymas

• Betono maišykle pastatyti ant lygaus ir tvirto pagrindo.
• Saugoti, kad masina nesmegtü i zeme. Lakytis darbo saugumo taisyqliq (pavojus, kad masina gali apvirsti).
• Statant masina, atkreipti demesi i tai, kad veliau niekas netrukdytu istustinti maisymo bugno.

Jjungimas ir isjungimas

Isitikinkite,

• ar yra visi masinos apsauginiai jrengimai ir ar taisy Klingai jie jmontuoti.

• ar laikomasi visu saugos nurodymu taisykiu.

• jungiklis yra ant variklio gaubto. Varikli jjungti ir isjungti tik jungiklio pagalba.

• nutrūkus srovei, masina išsijungia automatiskai. Norint iš naujo ja jungti, reikia věl paspausti jungikli.

Variklio apsauga

Variklyje yra jrengtas temperaturos regulatorius. Esant per didelei variklio temperaturai, temperaturos regulatorius isjungia varikli automatiskai. Po atitinkamos pertraukos, atvesus varikliui, masina gali buti vel jungta.

Betono maišyklé su triju faziu kintamos srovës varikliu

Ijungus masina reikia patikrinti, ar teisinga maiysmo bugno sukimosi kryptis. Ziurint i maiysmo bugno anga, turi matytis, jog maiysmo bugnas sukasi kaire (pries laikrodzio rodykle). (Sekti maiysmo bugno rodykles sukimosi krypti) Jei maiysmo

būgnas sukasi priesukimosi krypties rodykle, Jus galite pakeistisukimosi krypti. Tamreikia jstatyti atsuktuva i specialu griveli antkrasto ir nustatyti teisinga sukimosi krypti, lengvai paspaudus bei pasukus

atsuktuqai kaire arbaide sine.

Maisymas

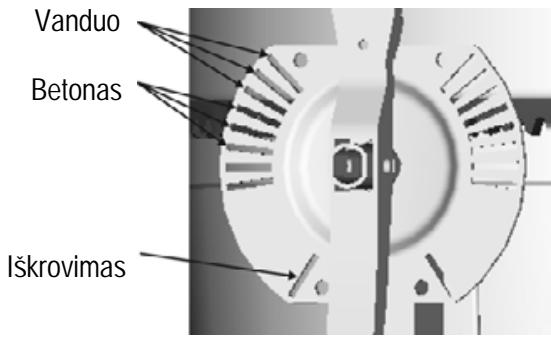

Misinio paruosimas

Ruosiant misinj arba skiedini, maiysmo bugnas turi buti užfiksuotas atitinkamoje pozicijoje. Tai turi j Takos darbo rezultatams bei darbo eigai.

Kreipiant maisymo bugna, lygio reguliavimo diska vaira butina stipriai lakyti.

① Atlaisvinti būgno kreipimo itaisa.
② Pakreipti maiysmo būgná iki atžymos, atitinkancios ruosiamo misinio kiekj

Kreipimo itaisa uzfiksuoti

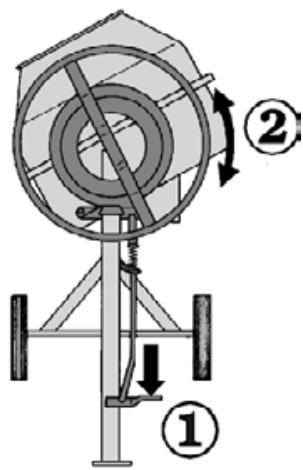

Betono maišyklé su stabžiu pedalu

Kreipiant maisymo bugnayvairabutina stipriai laikyti

(1) Pasp Austi stabdziu pedala
② Pakreipti maiysmo bugna iki atzymos, atitinkancios ruosiamo misinio kiekj

→ Stabdziu pedala atleisti

Papildomos saugumo

taisykliu nuorodos

• Maiśmyo būgnā pripildyti bei ištuštinti tik esant jjungtam varikliui.
• Patikrinti, ar maisyklés padétis stabili.

Mi'sinio gamyba

1. [vändenjipilti keleta kastuvu papildomu medziagu (smélio, Žvyro, ...).]
2. lpi tkeletakastuvu ri sanciuju medziagu (cemento, kalkiu,...).
3. Punktus 1 ir 2 kartoti tol, kol bus pasiektas reikalingas misinio sudedamuju daliq sanitykis.
4. Gauta misinj gerai ismai syti.

Dél misinio sudéties bei kokybès Jums patars specialistas.

Maiśymo būgno ǐstūstinimas

Kreipiant maišymo būgná, lygio reguliavimo diska vaira butina stipriali laikyti.

1. Atlaisvinti bugno kreipimosi mechanizma arba paspausti stabdziu pedala
2. Maiśymo būgnā lětai pakreipti

Transportavimas

Pries kiekviena betono maiyskles transportavima butina istraukti elektros

kištuká is tinklo.

• Transportuojant ar sandéliuojant betono maišykle, maišymo būgná nustatyī angā i āpáčia.

Sandéliavimas

Norint, kad betono maisykèle gerai funkcionuotu bei ilgai tarnautu, pries padedant ilgam laikui i sandeli, butina sutepti bugno sukimo mechanizma aplinkai nekenksminga alya.

Valymas

Papildomos saugumo nuorodos

Pries valant kiekviena karta butina istraukti kištuka is elektros tinklo.

• Pries valant betono maiykle sepeteliu, gremzuvu, pašluoste ir t.t., masina butina isjungti, o kistuka istraukti is elektros lizdo. Valymo darbu metu maiyklés naudoti negalima.
• Valymo metu isimtus apsauginius itaisus, baigus darba butina vél jdeti.
• Vandens srovës nenukreipti tiesiai ant variklio, jungiklio bei variklio gaube esanciu variklio ventiliarvimo angu.

Nuorodos valant:

• Pries ilgesne darbo pertrauk bei baigus darba, beton maisykle butina nuvalty i s vidaus bei isorès.
• Maišymo būgno nelaužyti kietais irankiais (plaktuku, kastuvu ir t.t.). llenktas maišymo būgnas apsunkina darba, be to, ji sunkiau iśvaltyi.
• Valant maišymo būgná, i vidú ipilti šiek tiek Žvyro bei vandens ir prasukti.
• Patekus betonui bei skiediniui ant varomojo rato bei krumpliażiedźio segmentu, siuos būtina tuojau nuvaltyi.

Techninis aptarnavimas

Betono maišyklé nereikalauja techninio aptarnavimo.

Maiśymo būgnas bei varomasis velenas turi rutulinius guolius, suteptus ilgam laikui.

Norint, kad betono maišykle ilgai tarnautu, butina laikytis skyriuje apie transportavima bei sandéliavima nurodytu taisykliu. Be to, butina reguliariai tikrinti, ar betono maišyklejéra gedimu ir ar nesusidévěje detailés: ypač mobilios dalys, srieginiai sujungimai, apsaugos jrengimali bei elektrinés dalys.

Remontas

Kiekviena kartpries remontuojant, butina išraukti kistuka is elektros tinklo

• Jei reikalingas remontas, maišykle būtina išjungti ir ištraukti is elektros tinklo kistuka.
• Remonto metu isimtus apsauginius itaisus, baigus darba, butina vél jdeti.
• Remonto darbus, susijusius su masinos elektrinemis dalimis, atlieka tik gamintojas arba jo nurodytos firmos.
• Reikia naudoti tik originalias atsargines dalis ir šiŋ nekeisti. Kitu atveju gamintojas atsakomybès neprisiima.

Garantijos

• Nuo maišyklës pristatymo dati is pardavejo sandëlio suteikiamas pusës metu garantinis laikotarpis del galimü maišyklës defektu, susijusić su medziagomis bei gaminimo technologija.
• Pagrindas, pagal kurj suteikiama garantija, yra saskaita su pažyméta mokéjimo data.
• Remonto darbus, susijusius su masinos elektrinémis dalimis. Atlieka tik gamintojas arba jo nurodytos firmos.
• Garantinius darbus atlieka gamintojas. Jei gedimus taiso kita firma, yra butinas gamintojo leidimas.
• Nepataisomos detales siunciamos j gamintojo gamykla nemokamai.
• Sprendim del nemokamo atsarginiu daiu siuntimo priima gamintojas.
• Garantijos suteikiamos tik naudojant originalias atsargines dalis.
• Mes pasiliekame teise keisti kai kurios techninius parametrus, siekdami patobulinti mašina.

Gedimai

Gedimas	Galimos priežastys	Pašalinimas
Variklis nedirba	→ nèra. tinkle srovès → sugedes kabelis → suveiké termoregulatorius → priežastys - Perkrautas variklis - Variklis nepakankamai védinamas - užsikimșe ventiliavimo angos	→ patikrinti saugiklj → patikrinti ir pakeisti kabelj → atvësinti variklj, rasti bei panaikinti gedimopriežastis
Variklis üžia, bet nesisuka	→ blokuotas krumpliažiedis → sugedes kondensatorius	→ išjungti mašina, lśtraukti kištuka, išvaltyi arba pakeisti krumpliažiedj → siústi mašina remontuoti gamintojui arba jo nurodytai firmai
Mašina paleidžiama, tačiau netrukus po nedidelio apkrovimo automatistkai issijungia	→ per ilgas kabelis arba per mažas laido skersmuo → elektrós lizdas per toli, o laido skersmuo per mažas	Maksimalus kabelio ilgis prie 1,5mm2 yra 25m. Jei kabelis ilgesnis nei 25m., kabelio skersmuo turi būti mažiausiai 2,5mm2
