NAUDOJIMO INSTRUKCIJA ST 200 N ATIKA

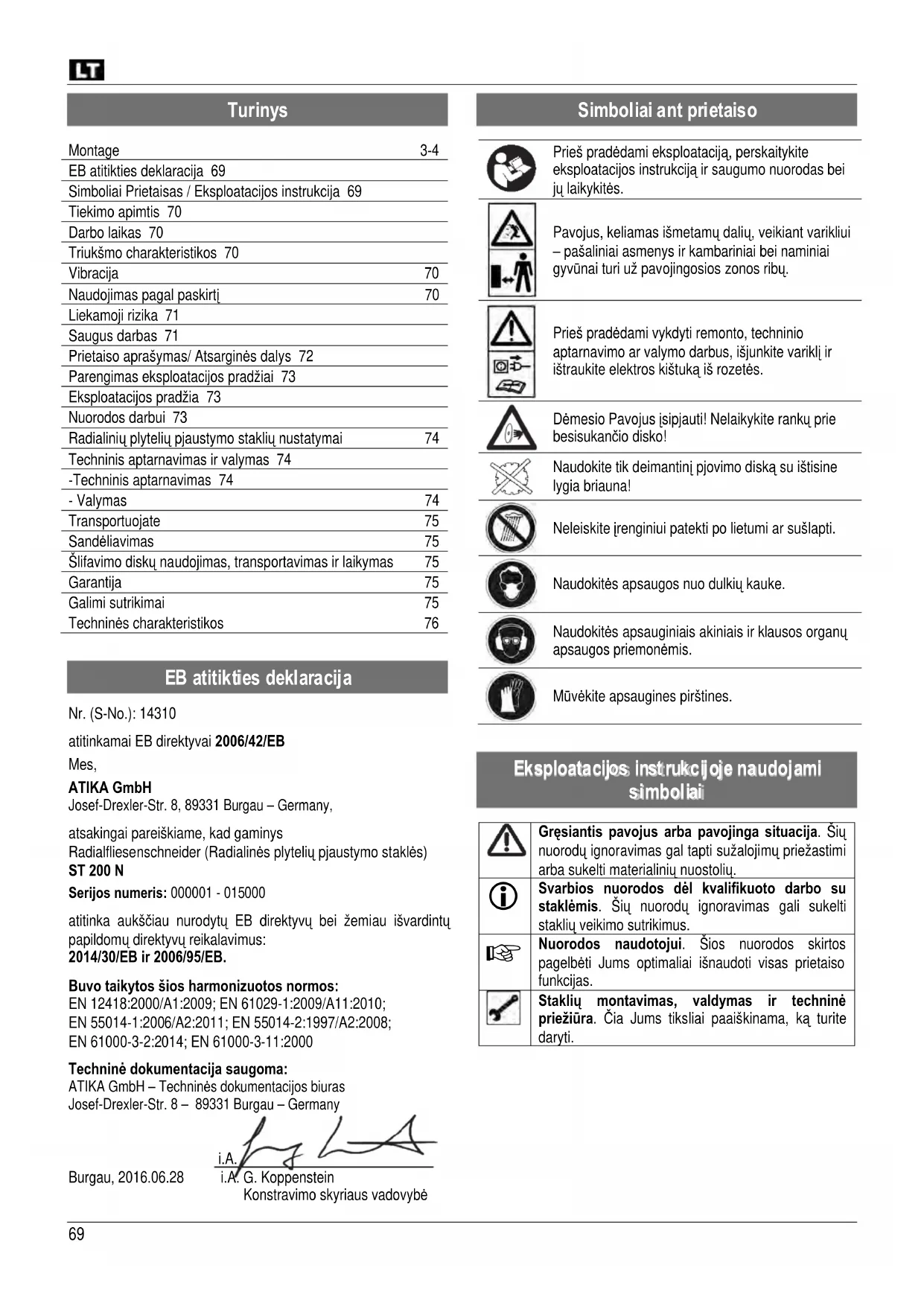

Montage 3-4 EB atitikties deklaracija 69 Simboliai Prietaisas / Eksploatacijos instrukcija 69 Tiekimo apimtis 70 Darbo laikas 70 Triukšmo charakteristikos 70 Vibracija 70 Naudojimas pagal paskirtį 70 Liekamoji rizika 71 Saugus darbas 71 Prietaiso aprašymas/ Atsarginės dalys 72 Parengimas eksploatacijos pradžiai 73 Eksploatacijos pradžia 73 Nuorodos darbui 73 Radialinių plytelių pjaustymo staklių nustatymai 74 Techninis aptarnavimas ir valymas 74 -Techninis aptarnavimas 74 - Valymas 74 Transportuojate 75 Sandėliavimas 75 Šlifavimo diskų naudojimas, transportavimas ir laikymas 75 Garantija 75 Galimi sutrikimai 75 Techninės charakteristikos 76

Nr. (S-No.): 14310 atitinkamai EB direktyvai 2006/42/EB Mes, ATIKA GmbH Josef-Drexler-Str. 8, 89331 Burgau – Germany, atsakingai pareiškiame, kad gaminys Radialfliesenschneider (Radialinės plytelių pjaustymo staklės) ST 200 N Serijos numeris: 000001 - 015000 atitinka aukščiau nurodytų EB direktyvų bei žemiau išvardintų papildomų direktyvų reikalavimus: 2014/30/EB ir 2006/95/EB. Buvo taikytos šios harmonizuotos normos: EN 12418:2000/A1:2009; EN 61029-1:2009/A11:2010; EN 55014-1:2006/A2:2011; EN 55014-2:1997/A2:2008; EN 61000-3-2:2014; EN 61000-3-11:2000 Techninė dokumentacija saugoma: ATIKA GmbH – Techninės dokumentacijos biuras Josef-Drexler-Str. 8 – 89331 Burgau – Germany

Prieš pradėdami eksploataciją, perskaitykite eksploatacijos instrukciją ir saugumo nuorodas bei jų laikykitės. Pavojus, keliamas išmetamų dalių, veikiant varikliui – pašaliniai asmenys ir kambariniai bei naminiai gyvūnai turi už pavojingosios zonos ribų. Prieš pradėdami vykdyti remonto, techninio aptarnavimo ar valymo darbus, išjunkite variklį ir ištraukite elektros kištuką iš rozetės. Dėmesio Pavojus įsipjauti! Nelaikykite rankų prie besisukančio disko! Naudokite tik deimantinį pjovimo diską su ištisine lygia briauna! Neleiskite įrenginiui patekti po lietumi ar sušlapti. Naudokitės apsaugos nuo dulkių kauke. Naudokitės apsauginiais akiniais ir klausos organų apsaugos priemonėmis. Mūvėkite apsaugines pirštines.

Gręsiantis pavojus arba pavojinga situacija. Šių nuorodų ignoravimas gal tapti sužalojimų priežastimi arba sukelti materialinių nuostolių.

Svarbios nuorodos dėl kvalifikuoto darbo su staklėmis. Šių nuorodų ignoravimas gali sukelti staklių veikimo sutrikimus.

Nuorodos naudotojui. Šios nuorodos skirtos pagelbėti Jums optimaliai išnaudoti visas prietaiso funkcijas.

Staklių montavimas, valdymas ir techninė priežiūra. Čia Jums tiksliai paaiškinama, ką turite daryti.70

Išpakavę, patikrinkite pakuotės turinį dėl komplektacijos galimų transportavimo pažeidimų Apie aptiktus trūkumus nedelsdami informuokite pardavėją, tiekėją arba gamintoją. Vėliau pateiktos pretenzijos nepripažįstamos. Radialinės plytelių pjaustymo staklės ST200 N 4 Atraminė koja Kampinė liniuotė Priedų maišelis Įrankiai šlifavimo diskų keitimui Garantijos kortelė Eksploatacijos instrukcija

Prašom atsižvelgti į vietinius reikalavimus dėl leistino triukšmingumo.

Išmatuota pagal EN ISO 3744 ir EN ISO 11201:1995 Radialinių plytelių pjaustymo staklių panaudojimas su serijinės gamybos frikciniu pjovimo disku. Tuščia eiga Eksploatacija Triukšmo slėgio lygis L

97 dB(A) 84 dB(A) Matavimo neapibrėžtis: K = 3 dB (A) Pateiktos vertės yra emisijos vertės ir neprivalo automatiškai atitikti ir darbo vietos saugumui užtikrinti reikalaujamų verčių. Nepaisant to, jog yra ryšys tarp emisijos ir imisijos lygių, iš to patikimai negalima paskaičiuoti, ar papildomos atsargumo priemonės yra būtinai reikalingos ar ne. Faktoriai, kurie gali įtakoti dabartinį esamą darbo vietoje imisijos lygį, apima poveikio trukmę, darbo patalpos specifiką, kitus triukšmo šaltinius ir taip toliau, pvz. įrengimų skaičių ir kitus, netoliese vykstančius procesus. Taip pat galimi leistinų darbo vietoje verčių svyravimai, priklausomai nuo šalies. Tačiau šios informacijos paskirtis yra suteikti galimybę naudotojui geriau įvertinti galimas grėsmes ir rizikos faktorius.

Vibracijos lygis: < 4,3 m/s² Matavimo neapibrėžtis: K = 1,5 m/s² Nurodyta vibravimo emisijos vertė buvo išmatuota standartizuotu tyrimo metodu ir gali būti naudojama vieno elektros prietaiso palyginimui su kitu. Nurodyta vibravimo emisijos vertė taip pat gali būti naudojama pirminiam vibracijos apkrovos įvertinimui.

Perspėjimas! Vibracijos emisijos vertė faktinio elektros prietaiso naudojimo metu gali skirtis nuo pateiktosios vertės, priklausomai nuo elektros prietaiso panaudojimo būdo. Yra būtina nustatyti saugumo priemones, skirtas apsaugoti naudojantį asmenį, kurios būtų parengtos, įvertinant krūvius faktinio naudojimo metu esančias sąlygas (čia reikia atsižvelgti į visas eksploatacijos ciklo dalis, pavyzdžiui į laiką, kurį elektros prietaisas yra išjungtas ir laiką, kuomet jis nors ir yra įjungtas, tačiau veikia be apkrovų). Vibracijos susidarymas praktinio elektros prietaiso naudojimo metu gali skirtis nuo nurodytosios bendrosios vertės, priklausomai nuo to, kaip prietaisas naudojamas. Naudotojas, reikalui esant, privalo pasirinkti savisaugos priemones, remdamasis savo asmeniniu darbo aplinkos įvertinimu.

Radialinės plytelių pjaustymo staklės skirtos naudoti tik buitinėms reikmėms ir individualiems meistrams. Jos skirtos naudoti tik mažų ir vidutinio dydžio marmuro, granito, plokščių, plytų ir visų tipų plytelių, pagal įrenginio dydį, pjovimui. Prietaiso negalima naudoti medienos ar metalų pjovimui. Tai kelia susižalojimo pavojų! Naudokite tik šioms staklėms pritaikytus frikcinius pjovimo diskus, nenaudokite diskinių pjūklų diskų. Leistinas detalių apdorojimas, kurias galima saugiai uždėti ant staklių ir vesti staklėmis. Į panaudojimo pagal paskirtį sąvoką įeina taip pat ir gamintojo nurodytų eksploatacijos, techninio aptarnavimo ir remonto darbų vykdymo sąlygų laikymasis ir saugumo nuorodų vykdymas. Būtina laikytis galiojančių atitinkamų nelaimingų atsitikimų prevencijos reikalavimų, o taip pat kitų, visuotinai pripažintų darbo medicinos ir saugumo technikos taisyklių. Bet koks šias ribas peržengiantis panaudojimas yra laikomas panaudojimu ne pagal paskirtį. Už dėl šios priežasties susidariusią žalą gamintojas neatsako: riziką prisiima tik naudotojas. Savavališkai atlikti grandinių radialinio plytelių pjaustymo staklių pakeitimai panaikina gamintojo atsakomybę už bet kokio tipo dėl to susidariusią žalą. Radialines plytelių pjaustymo stakles derinti, naudoti ir atlikti jų techninį aptarnavimą gali tik asmenys, kurie su jomis yra gerai susipažinę ir instruktuoti apie galimus pavojus. Remonto darbus galime atlikti tik mes arba mūsų autorizuoti klientų aptarnavimo padaliniai. Staklių negalima naudoti sprogioje aplinkoje arba po lietumi.71

Net ir naudojant pagal paskirtį, nepaisant visų atitinkamų saugumo reikalavimų laikymosi, dėl panaudojimo tikslo nulemtos konstrukcijos vis dar gali egzistuoti liekamosios rizikos veiksnių. Liekamosios rizikos veiksnių galima sumažinti iki minimumo, laikantis „Saugumo nuorodų“ ir „Naudojimo pagal paskirtį“ bei visos eksploatacijos instrukcijos apskritai. Įžvalgumas ir atsargumas sumažina asmenų sužalojimo ir turto sugadinimo riziką. Pirštų ir rankų sužalojimo pavojus, imant rankomis besisukantį pjovimo diską. Pirštų ir rankų sužalojimo pavojus, prisilietus prie deimantinių diskų neuždengtų vietų. Defektuoto šlifavimo disko deimantinio antdėklo išmetimas. Apdorojamų gaminių ir apdorojamų gaminių dalių lūžimas ir išmetimas. Pavojus, keliamas elektros srovės, naudojant netvarkingus jungiamuosius elektros kabelius

Prisilietimas prie po įtampa esančių dalių, esant atviriems elektrinės dalies mazgams. Klausos organų pažeidimai, ilgą laiką be perstojo dirbant be klausos organų apsaugos. Dulkių įkvėpimas. Be to, nežiūrint visų taikytų atsargumo priemonių, gali kilti neakivaizdžių liekamosios rizikos veiksnių.

Netinkamai naudojami akmens pjaustymo įrenginiai gali būti pavojingi. Naudojant elektros prietaisus, būtina laikytis pagrindinių darbų saugumo reikalavimų tam, kad būtų išvengta gaisro, elektros smūgio ar asmenų sužalojimų pavaojaus. Prieš pradėdami naudoti šį gaminį, perskaitykite ir paisykite žemiau esančių nuorodų ir Jūsų šalyje galiojančių darbų saugos reikalavimų tam, kad apsaugotumėte save ir kitus nuo galimų sužalojimų.

Gerai išsaugokite šiuos saugumo nurodymus. Prieš pradėdami naudoti stakles, padedami eksploatacijos instrukcijos, artimai su jomis susipažinkite. Nenaudokite staklių darbams, kuriems jos nėra skirtos (žiūrėkite „Panaudojimas pagal paskirtį“). Sumontuokite stakles ant neslidaus ir lygaus pagrindo (pavojus apvirsti). Venkite nenormalios kūno laikysenos. Pasirūpinkite stabiliu stovėjimu ir visuomet išlaikykite pusiausvyrą. Būkite atidūs. Koncentruokitės į tai, ką darote. Darbus atlikite su nuovoka. Nesinaudokite prietaisu būdami, jei esate pavargę arba būdami apsvaigę nuo narkotikų, alkoholio arba medikamentų. Viena neatidumo naudojantis prietaisu akimirka gali tapti sunkių sužalojimų priežastimi. Dėvėkite tinkamus darbo rūbus: jokių plačių rūbų arba papuošalų, juos gali sugriebti besisukančios prietaiso dalys Rekomenduojama mūvėti pirštines ir avėti slydimą slopinančią avalynę tinklelis plaukams, turintiems ilgus plaukus Dėvėkite asmeninę apsauginę aprangą: apsauginius akinius klausos organų apsaugos priemones (triukšmo lygis darbo vietoje negali viršyti 85 dB (A) ) apsaugos nuo dulkių kaukę Palaikykite tvarką savo darbų vykdymo zonoje! Netvarka gali tapti nelaimingų atsitikimų priežastimi. Įvertinkite aplinkos įtakos faktorius: Nenaudokite prietaiso drėgnoje arba šlapioje aplinkoje. Neleiskite prietaisui patekti po lietumi. Dirbkite tik esant pakankamo matomumo sąlygoms, užtikrinkite gerą apšvietimą. Niekuomet nepalikite staklių, esančių parengties darbui būsenoje, be priežiūros. Asmenims iki 18 metų aptarnauti prietaisą draudžiama. Neleiskite kitiems asmenims būti nepakankamu atstumu. Neleiskite kitiems asmenims, ypatingai vaikams, liesti įrankį arba kabelį. Užtikrinkite patikimą jų atstumą iki savo darbo zonos. Jei detalė sveria daugiau nei 10 kg, naudokite kėlimo įrenginį. Užsiimkite darbo poziciją, kuri visuomet būtų iš šono nuo šlifavimo disko už pjūvio lygmens ribų. Neperkraukite savo staklių! Geriau ir patikimiau Jūs dirbsite nurodytame galios diapazone. Eksploatuokite prietaisą tik su pilnai sukomplektuotais ir teisingai sumontuotais apsauginiais įtaisais ir neatlikite jokių staklių pakeitimų, galinčių neigiamai įt akoti jų saugumą. Nenaudokite įtrūkusių deimantinių diskų bei šlifavimo diskų su segmentuotais kraštais Nenaudokite pjovimo diskų, neatitinkančių šioje eksploatacijos instrukcijoje pateiktų charakteristikų. Negalima naudoti frikcinių pjovimo diskų, kurių maksimalus leistinas sūkių skaičius yra mažesnis nei 3000 min

Galima naudoti tik deimantinius diskus, paženklintus MPA žymekliu su numeriu. Deimantinį pjovimo diską pasirinkite pagal tai, kokią medžiagą ketinate pjauti. Niekuomet neviršykite saugaus pjovimo disko eksploatacijos greičio. Frikcinių diskų, kurie yra skirti pjauti šlapiuoju būdu, nenaudokite pjovimui sausuoju būdu. Nenaudokite pjovimo diskų šlifavimo darbams atlikti, pvz. tam, lad nušlifuoti nuųpjautos plytelės kraštus. Taip pat nevykdykite spindulinio bei apvaliojo pjovimo. Atkreipkite dėmesį į tai, kad vandens siurblys su vandeniu turi būti uždengtas. Kitų įrankių ar kitų priedų naudojimas gali reikšti susižalojimo pavojų. Nesilieskite prie staklių elektrinės dalies komponentų (pvz. jungiklių) šlapiomis rankomis. Užtikrinkite, kad visos kištukinės elektros jungtys būtų sausoje vietoje ir negulėtų ant žemės. Užtikrinkite, kad visos kištukinės elektros jungtys būtų sausoje vietoje ir negulėtų ant žemės.72 Užtikrinkite, kad prie elektros prietaisų elektrinės dalies ir darbo zonoje esančių asmenų nebūtų vandens. Išjunkite stakles ir ištraukite elektros kištuką iš rozetės, kuomet: Vykdote remonto darbus Vykdote techninio aptarnavimo ir valymo darbus Atliekate sutrikimų šalinimą (čia įeina ir užblokuoto pjovimo disko atlaisvinimas) Transportuojate ir sandėliuojate Pasitraukiate nuo radialinių plytelių pjaustymo staklių (net ir trumpam nutraukiant darbus) Dėmesio! Pjovimo diskas sukasi iš inercijos! Nemėginkite stabdyti pjovimo disko ranka, ar sudarydami šoninį spaudimą. Prieš atlikdami staklių reguliavimo, techninio aptarnavimo arba valymo darbus, visų pirma sulaukite, kol pjovimo diskas visiškai sustos ir ištraukite maitinimo laido kištuką iš elektros rozetės. Rūpestingai prižiūrėkite savo radialines plytelių pjaustymo staklės: Tam, kad galėtumėte dirbti geriau ir saugiau užtikrinkite, kad įrankiai būtų aštrūs ir švarūs. Prižiūrėkite, kad rankenos būtų netepaluotos ir neriebaluotos. Vykdykite techninio aptarnavimo taisyklių reikalavimus ir nuorodas dėl instrumentų keitimo. Patikrinkite stakles dėl galimų pažeidimų: Prieš tęsiant staklių naudojimą, būtina patikrinti apsauginių įtaisų arba lengvai pažeistų dalių nepriekaištingą veikimą ir jiems numatytų funkcijų vykdymą. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa arba, ar nėra dalių pažeidimų. Tam, kad būtų užtikrintas nepriekaištingas radialinių plytelių pjaustymo staklių veikimas, visos dalys turi būti teisingai sumontuotos ir tenkinti visas sąlygas. Jei naudojimo instrukcijoje nėra nurodyta kitaip, pažeisti apsauginiai įtaisai ir dalys turi būti kvalifikuotai suremontuoti arba pakeisti sertifikuoto serviso (arba gamintojo). Pažeistus arba nebeįskaitomus saugumui skirtus lipdukus reikia pakeisti. Nepalikite remontinių raktų staklėse! Visuomet, prieš įjungdami patikrinkite, ar pašalinti visi raktai ir derinimo įrankiai. Saugokite nenaudojamus prietaisus sausoje, užrakintoje vietoje, neprieinamoje vaikams. Elektros sauga Jungiamoji instaliacija atliekama pagal IEC 60245 (H 07 RN- F), gijų skersmuo ne mažesnis, kaip 1,5 mm² , kai kabelio ilgis yra iki 25 m 2,5 mm

kai kabelio ilgis didesnis nei 25 m Ilga ir plona jungiamoji instaliacija sąlygoja įtampos kritimą. Variklis nepasiekia savo maksimalios galios, susilpnėja prietaiso funkcijos. Kištukai ir jungčių dėžutės jungiamojoje instaliacijoje turi būti padengtos guma, minkštu PVC arba kita termoplastine medžiaga, pasižyminčia tokiomis pat mechaninio tvirtumo savybėmis. Jungiamosios instaliacijos kištukinės jungtys turi būti apsaugotos nuo vandens purslų. Klojant jungiamąją instaliaciją, reikia užtikrinti, kad joje nebūtų trikdžių, suspaudimų, užlinkimų, o kištukinė jungtis nešlampa. Naudodamiesi prailginimo kabeliu, visiškai išvyniokite jį iš būgno. Nenaudokite jungiamosios instaliacijos tikslams, kuriems ji nėra skirta. Saugokite kabelį nuo karščio, alyvų ir aštrių briaunų. Nenaudokite kabelio tam, kad ištrauktumėte elektros kištuką iš rozetės. Saugokitės elektros smūgio. Venkite kūno kontakto su įžemintomis dalimis (pvz. vamzdžiais, radiatoriais, viryklėmis, šaldytuvais ir taip toliau). Reguliariai tikrinkite prailginimo kabelius ir pakeiskite juos, jei jie yra pažeisti. Nesinaudokite jungiamosiosmis instaliacijomis, turinčiomis defektų. Lauko sąlygomis naudokitės tik atitinkamai paženklintais prailginimo kabeliais. Nenaudokite laikinų elektros sujungimų. Niekuomet nedarykite apsauginių įtaisų apėjimų ir jų neišjunkite. Įrenginys turi būti prijungtas per sumontuotą PRCD (liekamosios srovės apsauginį jungiklį). Elektros prijungimą arba remonto darbus prie elektrinių staklių dalių privalo atlikti elektros specialistas, dirbantis koncesijos pagrindais arba vienas iš mūsų klientų aptarnavimo padalinių. Būtina atsižvelgti į vietinius reikalavimus, ypatingai taikomus apsaugos priemonėms.. Kitų staklių dalių remonto darbus turi vykdyti gamintojas arba jo klientų aptarnavimo padaliniai. Naudokite tik originalias atsargines dalis, priedus ir specialiuosius priedus. Kitų atsarginių dalių bei priedų naudojimas kelia naudotojui nelaimingų atsitikimų pavojų. Už dėl šios priežasties susidariusią žalą gamintojas neatsako.

Poz. Pavadinimas Užsakymo Nr..

Atraminė koja 344702

Išilginio pjūvio rodyklė 364733

Varžtas su rankenėle M8 x 12 364703

Atraminė juostelė (iš 2 dalių) su skale 364706

Kampinė liniuotė kompl. 364707

Veržlė-rankenėlė M6 kampų nustatymui 364735

Kreipiantysis bėgelis

Įstrižojo pjovimo skalė

Fiksavimo varžtas įstrižiniam pjovimui

24. Varžtas plokščia galvute M5 x 8 364736

Liekamosios srovės apsauginis jungiklis (PRCD)

34. Šešiabriaunė veržlė M 12 LH 364732

Norėdami užtikrinti nepriekaištingą staklių veikimą, vykdykite šios instrukcijos nurodymus. Prietaiso pastatymas Paverskite ant grindų stovintį prietaiso bloką ant briaunos. Pritvirtinkite 2 kojeles tam numatytose vietose, po vieną varžtą su rankenėle (4) kiekvieną. Tuomet paverskite prietaiso bloką, remdami jį į sumontuotas kojeles ir sumontuokite likusias dvi kojeles. Įstatykite aušinimo skysčio siurblį (23) į tam specialiai numatytą išėmą vonelėje. Pripildykite vonelę vandens, kol vanduo apsems aušinimo skysčio siurblį. Pritvirtinkite kampinę liniuotę (8).

Įjungimas į elektros tinklą Palyginkite ar prietaiso gamyklinėje lentelėje nurodyta įtampa pvz. 230 V sutampa su tinklo įtampa ir prijunkite radialines plytelių pjaustymo stakles prie atitinkamai ir pagal reikalavimus įžemintos rozetės.

Kintamos srovės variklis: Naudokite „Schuko“ rozetę, tinklo įtampa 230 V su nuotėkio rele ir 10 A inertine apsauga. Naudokite jungiamuosius ir prailginimo kabelius, kurių gijų skersmuo yra ne mažesnis, kaip 1,5 mm² Kasdieninis PRCD (sumontuoto liekamosios srovės apsauginio jungiklio) patikrinimas Įrenginys turi būti prijungtas per PRCD jungiklį.

1. Įkiškite PRCD jungiklį vertikaliai į elektros tinklo rozetę.

2. Nuspauskite žaląjį mygtuką „Reset“ – išgirsite įsijungimo

garsą, o langelis nušvinta oranžine spalva.

3. Norėdami atlikti PRCD patikrinimą, nuspauskite mėlynąjį

mygtuką „Test“. Langelis nustoja šviesti.

4. Iš naujo nuspauskite mygtuką „Reset“ – langelis ima šviseti

„Reset“ „Test“ Šis patikrinimas privalo būti atliekamas vieną kartą per dieną. Pasikeitus darbo vietai, papildomas patikrinimas nėra reikalingas.

Įjungimas Nesinaudokite prietaisu, kurio jungiklio negalima įjungti ir išjungti. Pažeistus jungiklius nedelsiant reikia suremontuoti arba pakeisti klientų aptarnavimo padalinyje. Patikrinkite, ar PRCD yra pasirengęs darbui. Langelis šviečia oranžine spalva. Paspauskite žaliąjį mygtuką (I). Tuo pat metu patikrinkite ar pjovimo disko sukimosi kryptis sutampa su ant apsauginio gaubto (rodyklė) nurodytąja kryptimi.

Dingus srovei, prietaisas automatiškai išsijungia. Norint įjungti jį iš naujo, pirmiausiai reikia nuspausti raudonąjį ( 0 ), po to žaląjį ( I ) mygtukus. Išjungimas Paspauskite raudonąjį jungiklio mygtuką (0).

Prieš pradėdami darbą, įvertinkite šiuos faktorius: Ar darbo vieta tvarkinga? Ar radialinės plytelių pjaustymo staklės pastatytos stabiliai ir patikimai? Negalima pradėti įrenginio eksploatacijos, prieš tai neperskaičius šios eksploatacijos instrukcijos, neatsižvelgus į visas pateiktas nuorodas ir nesumontavus prietaiso taip, kaip aprašyta.74 Radialinių plytelių pjaustymo staklių naudojimas Visuomet rankas laikykite saugiu atstumu nuo besisukančio pjovimo disko. Darbą pradėkite tik tuomet, kai pjovimo diskas pasieks maksimalų sūkių skaičių. Visuomet būkite tikri, kad aušinimo skysčio siurblys (26) vandeniu skalauja pjovimo diską. Leistinas tik tokių detalių apdorojimas, kurias galima saugiai uždėti ant staklių ir vesti staklėmis. Bet kuriuo atveju laikykitės saugumo nurodymų (žiūrėkite „Saugus darbas“.

Kampinių pjūvų pjovimas Atlikdami reguliavimo darbus, būtinai užtikrinkite tai, kad įrenginys būtų išjungtas ir nuleiskite pjūklo galvutę į apačią.

Atpalaiduokite veržlę-rankenėlę (9) ir sukite kampinę liniuotę (8) tol, kol skalėje pamatysite pageidaujamą kampą (0°- 90°).

Vėl užveržkite veržlę-rankenėlę, tam, kad užfiksuotumėte nustatytąjį kampą.

, Nustatykite pageidaujamą išilginio pjūvio liniuotės matmenį.

, Prie atraminės juostelės (7) pridėkite plytelę ir kampinė liniuotę (8).

5. Įjunkite įrenginį ir palaukite, kol aušinimo skystis ims

, Iš lėto ir tolygiai traukite per plytelę pjovimo mazgą (13) už rankenos (18).

7. Atlikę pjūvį, išjunkite įrenginį.

Įstrižojo pjūvio nustatymas

Atpalaiduokite fiksavimo varžtus (19) iš abiejų įrenginio pusių ir paverskite kreipiantįjį bėgelį (10) į pageidaujamo kampo padėtį.

Vėl priveržkite fiksavimo varžtus (19).

3. Atlikite pjovimą taip, kaip aprašyta punkte „Nustatymas 0°-

Prieš atlikdami bet kokius techninio aptarnavimo ir valymo darbus Išjunkite prietaisą Sulaukite kol radialinės plytelių pjaustymo staklės sustos Ištraukite elektros kištuką iš rozetės Didesnės apimties techninio aptarnavimo ir valymo darbus, negu tie, kurie aprašyti šiame skyriuje, gali atlikti tik klientų aptarnavimo tarnyba. Techninio aptarnavimo ir valymo tikslais pašalinti saugos įtaisai būtinai privalo būti vėl sumontuojami ir patikrinami. Naudokite tik originalias dalis. Kitos dalys gali sukelti neprognozuojamą žalą ir sužalojimus. Techninis aptarnavimas Pjovimo disko keitimas Prieš keičiant pjovimo diską, būtina ištraukti maitinimo laido kištuką iš elektros rozetės.

Nenaudokite pažeistų pjovimo diskų, arba tokių diskų, kurie turi formos pokyčių. Naudokite tik aštrius pjovimo diskus.

1. Atpalaiduokite abu varžtus (24) ir nuimkite apsauginį

Užnerkite kilpinį raktą (29) ant šešiabriaunės veržlės (34), o montavimo raktą (30) ant variklio veleno galo ir atpalaiduokite šešiabriaunę veržlę (34). Kairinis sriegis

5. Prieš uždėdami pjovimo diską (28), patikrinkite veleno,

veleno veržlės ir flanšo būklę dėl galimų pažeidimų, susidėvėjimo ar laisvumo. Pažeistas arba susidėvėjusias dalie pakeiskite nedelsiant.

6. Pjovimo disko sumontavimas vyksta atvirkštine eilės tvarka

Atkreipkite dėmesį į sukimosi kryptį! Ant šlifavimo disko išspausta sukimosi krypties rodyklė turi sutapti su sukimosi krypties rodykle, esančia ant apsauginio gaubto.

7. Tvirtai užveržkite flanšą.

8. Vėl prisukite apsauginį gaubtą (22).

Norėdami išsaugoti savo radialinių plytelių pjaustymo staklių nepriekaištingą veikimą: Reguliariai valykite ir tepkite visas besisukančias dalis. Skudurėliu arba šepetėliu šalinkite dulkes ir nešvarumus. Nevalykite staklių tekančiu vandeniu ar aukšto slėgio valymo įrenginiais. Plastmasinių detalių valymui nenaudokite tirpiklių (benzino, alkoholio ir t.t.), kadangi jie gali pažeisti plastmasines detales. Siekiant užtikrinti pjovimo disko aušinimą, kiekvieną kartą pasinaudoję, išvalykite surinkimo vonelę ir aušinimo skysčio siurblį. Norėdami ištuštinti vonelę (5) pašalinkite kamštį (3) ir išleiskite vandenį į tam skirtą indą. Reguliariai valykite apsauginio gaubto vidinę pusę.75

Visuomet, prieš transportuojant, ištraukite maitinimo laido kištuką iš elektros rozetės

Transportuokite radialines plytelių pjaustymo stakles tik tuomet, kai pjovimo mazgas yra užfiksuotas: Tuo tikslu abi išilginio pjūvio / transportavimo atramas sustumkite kaip galima arčiau vieną kitos ir jas suveržkite. Taip užkirsite kelią rankų sužalojimams.

Prieš atliekant transportavimą, aušinimo skystį reikia visiškai išleisti. Transportavimui atlikti reikalingas antras asmuo.

Ištraukite elektros kištuką iš rozetės. Saugokite nenaudojamus prietaisus sausoje, užrakintoje vietoje, neprieinamoje vaikams. Prieš ilgesnį saugojimą, norėdami prailginti staklių tarnavimo laiką ir užtikrinti paprastą jų aptarnavimą, turite nepamiršti: Atlikite kruopštų staklių išvalymą.

Šlifavimo diskai yra trapūs bei jautrūs smūgiams. Todėl prašom būtinai įvertinti tokius faktorius:

Neleiskite diskui nukristi ir venkite staigių smūgių poveikio

Nenaudokite kritimą patyrusių ar pažeistų šlifavimo diskų.

Naudojimo metu venkite vibracijos ar sukrėtimų

Venkite pažeidimų ties tvirtinimo skyle

Venkite paviršiaus apkrovų.

Šlifavimo diskus laikykite gulsčius arba stačius, sausai, apsaugant juos nuo minusinių temperatūrų, esant vienodai vidutinei temperatūrai.

Šlifavimo diskus laikykite jų originalioje pakuotėje arba specialioje taroje ir lentynose.

Prašom atsižvelgti į pridedamą garantijos deklaraciją.

Kiekvieną kartą, prieš pradedant šalinti sutrikimus Išjunkite prietaisą Sulaukite, kol prietaisas sustos Ištraukite elektros kištuką iš rozetės Kiekvieną kartą po sutrikimų pašalinimo visi saugos įtaisai privalo vėl būti parengti darbui ir patikrinti. Sutrikimas Galima priežastis Sutrikimo šalinimas Radialinės plytelių pjaustymo staklės neveikia. Nėra srovės arba srovė dingusi Prailginimo kabelio defektas Elektros kištuko, variklio arba jungiklio gedimas Patikrinkite elektros maitinimą, elektros rozetę, saugiklį Patikrinkite prailginimo kabelį, netvarkingą kabelį nedelsiant pakeiskite Kreipkitės į koncesijos pagrindais dirbančius elektros specialistus dėl variklio arba jungiklio patikrinimo arba remonto arba pakeitimo originaliomis detalėmis. Radialinės plytelių pjaustymo staklės pjauna su pertrūkiais Prailginimo kabelio defektas Vidinė klaida Įjungimo ir išjungimo jungiklio defektas Patikrinkite prailginimo kabelį, netvarkingą kabelį nedelsiant pakeiskite Prašom kreiptis į klientų aptarnavimo tarnybą Pjovimo diskas įkaista Pjovimo diskas atšipęs arba sugadintas Nepakankamas aušinimas Pakeiskite pjovimo diską Patikrinkite aušinimo skysčio siurblį ir žarną Pripildykite vandens Variklis burzgia, pjovimo diskas nesisuka Užblokuotas pjovimo diskas Pašalinkite blokuojantį daiktą Dėl kitų galimai pasitaikysiančių funkcijų sutrikimų prašom susisiekti su mūsų klientų aptarnavimo tarnyba.76

Radialinės plytelių pjaustymo staklės Tipas / modelis ST 200 N Pagaminimo metai žiūrėkite paskutiniame puslapyje Variklio galingumas P

800 W S2: 30 min Maitinimo įtampa / Dažnis 230 V~ / 50 Hz Tuščios eigos sūkių skaičius n

Pjovimo diskas Ø x Kiaurymė Ø x Storis maks. Ø 200 x Ø 25,4 x 2,2 mm Pjūvio gylis 90° kampu 30 mm Pjūvio gylis 45° kampu ° 25 mm Pjūvio ilgis 500 mm Stalo dydis 595 x 403 mm Maks. pjaunamosios medžiagos dydis 500 x 400 mm Matmenys (Ilgis x Plotis x Aukštis) 1045 x 685 x 1050 mm Nominalioji masė apie. 26 kg Maks. darbinė masė apie. 46 kg Apsaugos klasė IP 54 Apsaugos tipas I77
