NÁVOD K OBSLUZE ST 200 N ATIKA

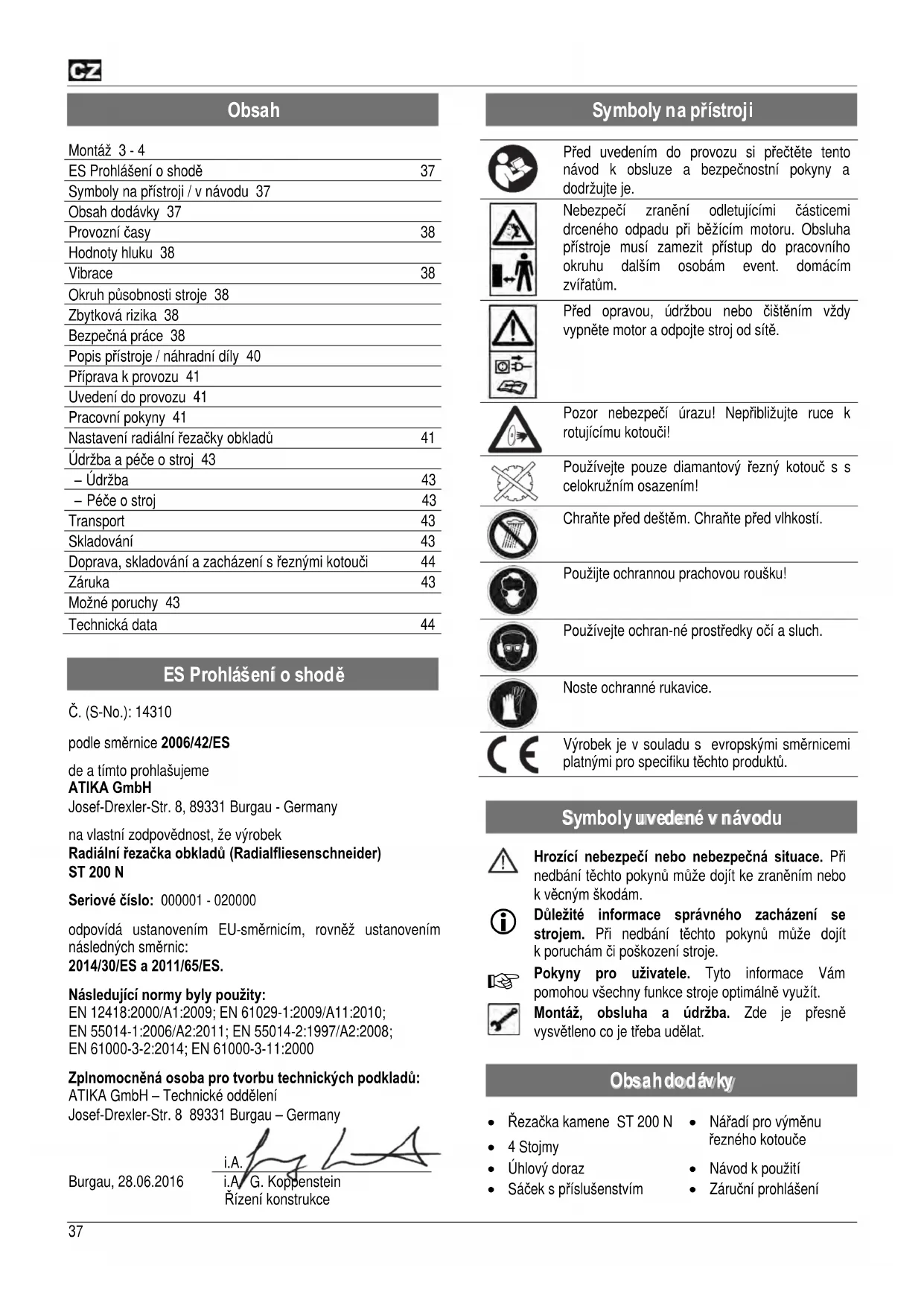

Montáž 3 - 4 ES Prohlášení o shodě 37 Symboly na přístroji / v návodu 37 Obsah dodávky 37 Provozní časy 38 Hodnoty hluku 38 Vibrace 38 Okruh působnosti stroje 38 Zbytková rizika 38 Bezpečná práce 38 Popis přístroje / náhradní díly 40 Příprava k provozu 41 Uvedení do provozu 41 Pracovní pokyny 41 Nastavení radiální řezačky obkladů 41 Údržba a péče o stroj 43 – Údržba 43 – Péče o stroj 43 Transport 43 Skladování 43 Doprava, skladování a zacházení s řeznými kotouči 44 Záruka 43 Možné poruchy 43 Technická data 44

Č. (S-No.): 14310 podle směrnice 2006/42/ES de a tímto prohlašujeme ATIKA GmbH Josef-Drexler-Str. 8, 89331 Burgau - Germany na vlastní zodpovědnost, že výrobek Radiální řezačka obkladů (Radialfliesenschneider) ST 200 N Seriové číslo: 000001 - 020000 odpovídá ustanovením EU-směrnicím, rovněž ustanovením následných směrnic: 2014/30/ES a 2011/65/ES. Následující normy byly použity: EN 12418:2000/A1:2009; EN 61029-1:2009/A11:2010; EN 55014-1:2006/A2:2011; EN 55014-2:1997/A2:2008; EN 61000-3-2:2014; EN 61000-3-11:2000 Zplnomocněná osoba pro tvorbu technických podkladů: ATIKA GmbH – Technické oddělení Josef-Drexler-Str. 8 89331 Burgau – Germany

i.A. Burgau, 28.06.2016 i.A. G. Koppenstein Řízení konstrukce

Před uvedením do provozu si přečtěte tento návod k obsluze a bezpečnostní pokyny a dodržujte je. Nebezpečí zranění odletujícími částicemi drceného odpadu při běžícím motoru. Obsluha přístroje musí zamezit přístup do pracovního okruhu dalším osobám event. domácím zvířatům. Před opravou, údržbou nebo čištěním vždy vypněte motor a odpojte stroj od sítě. Pozor nebezpečí úrazu! Nepřibližujte ruce k rotujícímu kotouči! Používejte pouze diamantový řezný kotouč s s celokružním osazením! Chraňte před deštěm. Chraňte před vlhkostí. Použijte ochrannou prachovou roušku! Používejte ochran-né prostředky očí a sluch. Noste ochranné rukavice. Výrobek je v souladu s evropskými směrnicemi platnými pro specifiku těchto produktů.

Hrozící nebezpečí nebo nebezpečná situace. Při nedbání těchto pokynů může dojít ke zraněním nebo k věcným škodám.

Důležité informace správného zacházení se strojem. Při nedbání těchto pokynů může dojít k poruchám či poškození stroje.

Pokyny pro uživatele. Tyto informace Vám pomohou všechny funkce stroje optimálně využít. Montáž, obsluha a údržba. Zde je přesně vysvětleno co je třeba udělat.

Řezačka kamene ST 200 N Nářadí pro výměnu řezného kotouče 4 Stojmy Úhlový doraz Návod k použití Sáček s příslušenstvím Záruční prohlášení38 Po rozbalení zkontrolujte obsah z hledisek Úplnosti částí event. škod způsobených dopravou Zjištěné nedostatky ihned sdělte svému prodejci. Na pozdější reklamace nebude brán zřetel.

Před uvedením přístroje do provozu dbejte na předpisy dané země (regionální) ohledně ochrany proti hluku.

Měřeno podle prEN ISO 3744:2006 Užití radiální řezačky obkladů s použitím běžného seriového kotouče. Akustický výkon L

84 dB(A) Udané hodnoty jsou emisní a na jistých pracovištích nemusí naměřeným odpovídat. Ač je souvislost mezi hodnotami emisními a imisními (hladin hluku), nelze zodpovědně určit, zda dodatečná bezpečnostní opatření jsou či nejsou nutná. Faktory, které určují přijímané (imisní) hodnoty hluku na pracovišti jsou mj. doba působení hluku, vybavení pracoviště, počet strojů, e vent. další zdroje jiného hluku. Povolené hlukové hodnoty mohou v různých zemích být odlišné. Tato informace pouze může pomoci uživateli o lepším odhadu působení hluku a event. zdravotních ohroženích.

Vibrační úroveň: ahv = 4,3 m/s² Chyba měření: K=1,5 m/s² Udaná oscilační emisní hodnota je po normovaných zkušebních zkouškách naměřena a může být jako srovnání porovnána s jiným elektronářadím. Varování: Oscilační emisní hodnoty se mohou, v průběhu reálného použití elektronářadí, od udaných hodnot lišit v závislosti na způsobu a účelu práce pro kterou je elektronářadí používáno. Proto je nutné striktně dodržovat veškerá ochranná opatření pro uživatele, která po zvážení a odhadu průběhu reálných uživatelských podmínek, jsou určující(zde je třeba zohlednit všechny kroky výrobního procesu, např. čas, kdy je elektronářadí vypnuté a i čas kdy je zapnuté, ale běží bez zatížení.) Intenzita vibrací při praktickém užití stroje se může od naměřené udané hodnoty odlišovat podle způsobu použití stroje. Uživatel musí sám, podle svého odhadu, použít ochranná opatření, jestliže to pracovní prostředí vyžaduje.

Užití radiální řezačky obkladů je myšleno pouze pro domácí práce či řemeslnický okruh. Je určena výhradně k řezání malých či středních kusů mramoru, granitových desek, cihel a dlaždic všeho druhu, jejichž velikost odpovídá velikosti stroje. Přístroj nelze použít k řezání dřeva nebo kovu. To by znamenalo nebezpečí úrazu. Řezány mohou být pouze takové velikosti, jejichž rozměry odpovídají technikcým datům. Pro radiální řezačku obkladů používejte pouze k ní určené kotouče. Nikdy pilové kotouče. Řezaný materiál musí, při řezání, jistě ležet na pracovní desce a mít vždy možnost jistého vedení. Do této kapitoly patří též dodržení výrobcem přdepsaných Pokynů z hlediska údržby, péče a event. oprav či čištění stroje. Rovněž dodržení všech bezpečnostních pokynů. Pro provoz je rovněž nutné znát platné předpisy pro případ úrazu, stejně jako zásady první pomoci a bezpečnostnětechnická pravidla. Každé jiné použití stroje nespadá do okruhu působnosti Stroje a jestliže při takovém užití vzniknou škody, veškerá rizika z nich plynoucí jdou na vrub uživatele. Svévolné změny na přístroji vylučují ručení výrobce na škodách všeho druhu.

diální řezačku obkladů mohou užívat pouze osoby poučené o obsluze a seznámené se všemi riziky. Event.opravy pily smí, vedle výrobce,provádět pouze autorizovaný servis. Stroj nesmí být provozován v explozivním prostředí a ani na dešti.

I při dodržení vekerých předpisů a bezpečnostních pokynů nelze vyloučit díky konstrukci a určení stroje jistá zbytková rizika. Tato lze minimalizovat pouze dokonalou znalostí a hlavně dodržováním vekšrých bezpečnostních pokynů a dodržením všech bodů obsažených v kapitole okruh působnosti stroje. Při vlastní práci ohleduplnost a opatrnost zmenšují rizika zranění nebo jiných škod. Možnost úrazu prstů a rukou při přiblížení k rotujícímu kotouči. Nebezpečí zranění při dotyku diamantového kotouče na nechráněných místech. Odmrštění diamantových částic z brusného kotouče. Zranění prostřednictvím odlétnuvšich částic. Ohrožení el. proudem při použití vadného el. přípoje. Dotknutím se částí stroje, které jsou pod napětím. Poškození sluchu při dlouhodobé práci bez ochrany uší. Vdechnutí prachu..

alší rizika nejsou vyloučena

Při nesprávném užití radiální řezačky obkladů může být tato nebezpečná. Před spuštěním stroje musí být splněna veškerá bezpečnostní opatření a vyloučit nebezpečí požáru, úrazu el. proudem a event. zranění strojem.39 Prostudujte si tuto kapitolu před uvedením stroje do provozu. Dbejte pečlivě všech uvedených pokynů a současně všech bezpečnostních opatření platících ve Vašem pracovním kolektivu spolu s obecnými bezpečnostními opatřeními platnými ve Vaší zemi.

Seznamte s bezpečnostními pokyny, předpisy a opatřeními všechny osoby, které mohou se strojem pracovat.

Uschovejte pečlivě tyto předpisy. Před uvedení do provozu se řádně se strojem seznamte prostřednictvím návodu. Nepoužívejte přístroj pro účely, pro které není určen (viz vymezení použití a práce s vysavačem listí). Přístroj postavte na rovné místo, kde nehrozí nebezpečí sesmeknutí či převrácení.

Vyhýbejte se nepřirozenému držení těla. Postarejte se o bezpečné stání a udržujte neustále rovnováhu. Buďte pozorní. Dávejte pozor na to, co děláte. Přistupujte k práci odpovědně. Nepoužívejte přístroj, když jste unavení nebo když jste pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití přístroje může mít za následky vážná zranění Noste vhodný pracovní oděv: neužívejte široké oděvy, tělesné ozdoby, které by mohly být pohyblivými částmi stroje zachyceny. Pracovní obuv protismyková obuv je důležitá máte-li delší vlasy užívejte síťku na vlasy Užívejte prostředky osobní ochrany: Sluchátka (hladina akustického tlaku na pracovišti může překračovat 85 dB (A)) Ochranné rukavice Ochranné brýle Použ ijte ochrannou prachovou roušku Dbejte na pořádek na pracovišti. Nepořádek je jednou z příčin úrazů. Dbejte na pracovní prostředí a jeho vliv na práci: Nikdy neprovozujte přístroj ve vlhkém prostředí. Přístroj nevystavujte dešti. Postarejte se o dokonalé osvětlení pracoviště. Nenechávejte stroj bez dozoru. Nepoužívejte stroj v blízkosti vznětlivých tekutin nebo plynů. Děti a mladiství mladší 18let a osoby, které nečetly návod k obsluze, nesmějí s přístrojem pracovat. Při práci nepřipusťe, aby v blízkosti byly jiné osoby-pouze obsluha stroje. Zamezte jiným osobám, zejména dětem, aby se dotýkali stroje nebo kabelu. Děti do blízkosti stroje nesmí mít přístup. Jestliže obráběný kus váží více než 10 kg, použijte přípravek pro zdvih. Zaujměte pracovní postavení tak, abyste byli vždy stranou od řezacího kotouče vně od úrovně řezu. Stroj nepřetěžujte. Pracujte v udaném rámci výkonu stroje. Stroj provozujte pouze s řádně namontovanými ochrannými prvky a neměňte na stroji nic co by mohlo ovlivnit bezpečnost práce. Nikdy nepoužívejte naprasklé řezné kotouče nebo kotouče, které mají segmentový okraj. Nepoužívejte žádné kotouče, které nemají uvedená technická data nebo jejichž data nejsou pro přístroj určena. Nesmí se používat kotouče jejic hž max. počet otáček je pod 3000 Min/-1.

Smějí se používat pouze diamantové kotouče,které mají na sobě MPA nátisk s číslem. Diamnatový kotouč volte tak, aby byl materiálu odpovídající. Nepřekračujte bezpečnou provozní rychlost kotouče. S kotoučem, který je určen pro mokré řezání neprovádějte řezy nasucho. Kotouč nepoužívejte jako brusku např. pro odbroušení části dlaždice. Rovněž neprovádějte úhlové nebo kulaté prořezy. Dbejte na to, aby vodní pumpa byla vždy pod vodní hladinou. Použití jakýchkoliv jiných nástrojů či příslušentsví znamená Nebezpečí úrazu a poškození stroje. Nedotýkejte se mokrýma rukama elektro-částí stroje (např. spínače). Dbejte na to, aby el. přípoje byly na suchém místě a neležely na podlaze. Chraňte elektrické části stroje před vlhkostí nebo vodou a z pracovního prostoru vykažte nezúčastněné osoby. Stroj vypněte a odpojte od proudu vždy při: Opravách údržbě a čištění Odstranění poruch (k tomu patří také uvolnění zablokovaného kotouče) Transport a kladování Opuštění stroje obsluhou (také při krátkodobém přerušení práce) POZOR! Řezací kotouč dobíhá. Nebrzděte jej rukou nebo tlakem na jeho strany. Vyčkejte klidového stavu kotouče a odpojte stroj od sítě vytažením zástrčky ze zásuvky, než budete provádět změny nastavení, údržbu nebo čištění stroje. O přístroj pečlivě dbejte. Udržujte stroj v čistotě a kotouč ostrý-bezpečnější práce. Dbejte na dodržování předpisů pro údržbu a pokynů pro výměnu součástí. Udržujte úchopy čisté a suché (od oleje a mastnoty). Kontrolujte stroj na event. poškození: před každým použitím stroje musí být veškeré ochranné prvky namontovány a plnit bezvadně svoji funkci. Zkontrolujte zda všechny pohyblivé části jsou funkční, nelepí, nedrhnou a nejsou poškozené. Zkontrolujte jeich správné namontování. Tyto části musí splňovat bezvadného provozu a tím bezpečný chod stroje.40 Poškozené části musí být odborně vyměněny nebo opraveny ve specializovaném servisu (není-li uvedeno jinak). Nenechávejte montážní klíče ve stroji. Před spuštěním stroje se přesvědčte, že veškeré nářadí je odstraněno. Jestliže přístroje nepoužíváte, skladujte je (i nářadí) v suchém, uzavřeném prostoru kam zejména děti nemají přístup. Nikdy nenoste nářadí když máte prst na vypínači.Uvědomte si,že spínač při zasunutí vidlice do zásuvky, je zapnutý. Elektrická bezpečnost Provedení přípojného kabelu je podle IEC 60 245 (H 07 RN-F) s příčným průměrem nejméně 1,5 mm do délky kabelu 25 m 2,5 mm do délky kabelu přes 25 m Dlouhé a tenké přívodní kabely způsobují úbytek napětí. Motor již nedosahuje svého maximálního výkonu, funkce zařízení se snižuje. Zástrčky a spojovací boxy na přípojných vedeních musí být z gumy, měkkého PVC nebo jiných termoplastických materiálů se stejnými mechanickými vlastnostmi nebo musí být tímto materiálem povlakované. Zástrčky přípojného vedení musí být chráněné proti stříkající vodě. Při pokládání přívodního kabelu dbejte na to, aby nepřekážel, nemačkal se nebo se nezlomil, a aby se konektor nenamočil. Nepoužívejte kabel k jiným účelům než je stanoveno. Kabel chraňte před horkem, olejem a ostrými hranami. Netahejte za kabel při vytahování zástrčky ze zásuvky. Při po užívání kabelového bubnu kabel zcela odmotejte. Pravidelně kontrolujte přívodní kabel a event. poškození jej vyměnňte. Nepoužívejte vadná přípojná vedení. Při práci ve volném prostoru používejte pouze k tomu určený a označený kabel. Nikdy nepoužívejte provizorní el. připojení. Ochranné prvky nikdy nepřemosťujte nebo nevyřazujte z provozu. Přístroj musí být připojen přes zabudovaný PRCD (proudový chránič pro pohyblivou montáž). Elektrická zapojení nebo opravy el. částí svěřte vždy koncesované firmě nebo našemu obchodnímu zastoupení. Dbejte na místní bezpečnostní předpisy a opatření. Opravy ostatních částí stroje svěřte buď výrobci nebo jeho obchodnímu zastoupení. Používejte pouze originální náhradní díly. Při použití jiných než originálních součástí vzniká nebezpečí úrazu, poškození stroje a věcné škody. V těchto případech se ruší veškerá zodpovědnost výrobce.

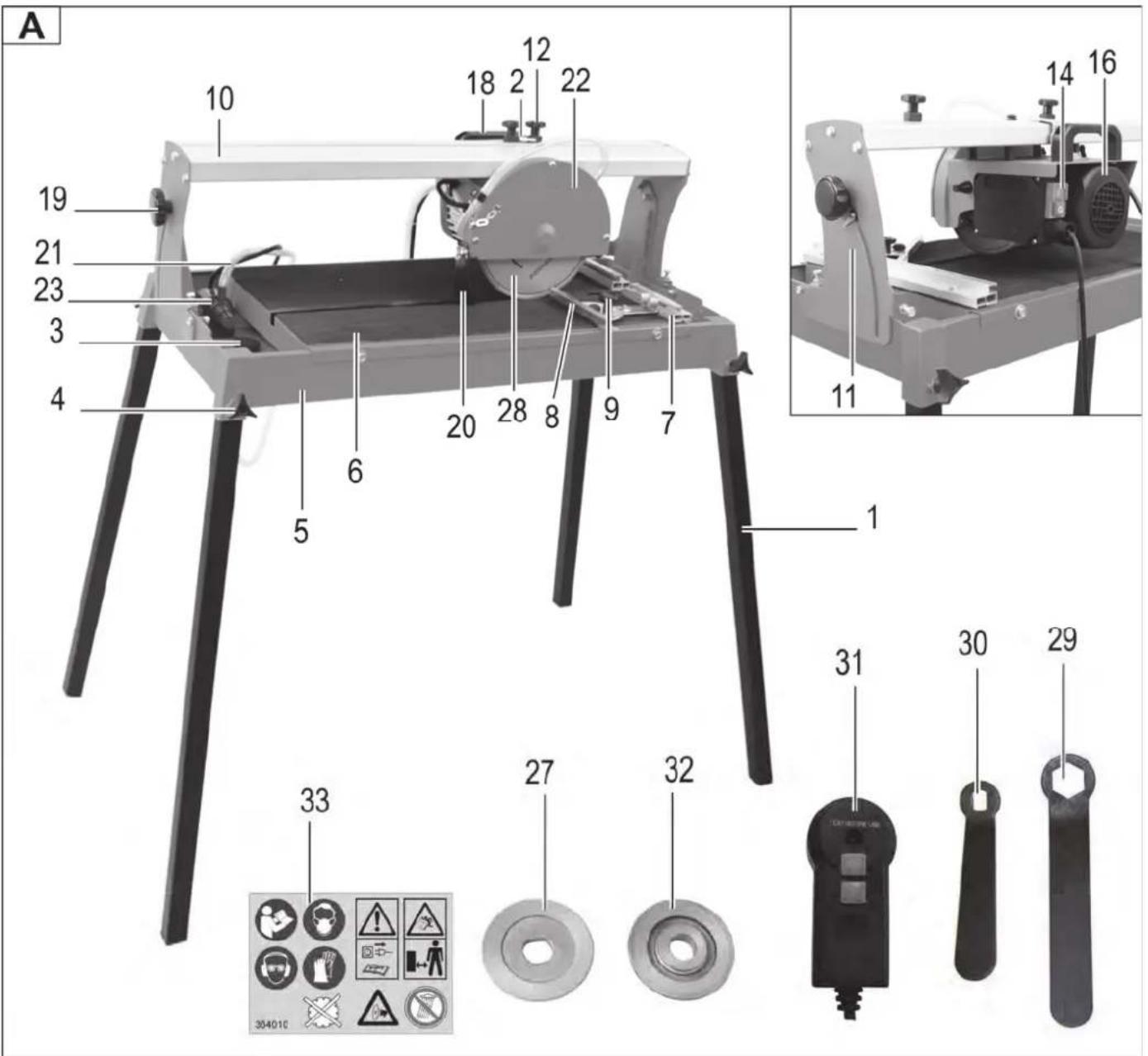

Položka Označení Objednací číslo

Ukazatel dlouhých řezů 364733

Závěrová zátka 364734

Star sevření šroubM8 x 12 364703

Hvězdicová matice (úhlové nastavení)

Škála pro šikmé řezy

Seřizovací šrouby (seřízení délky řezu)

Upevňovací šrouby(pro šikmý řez)

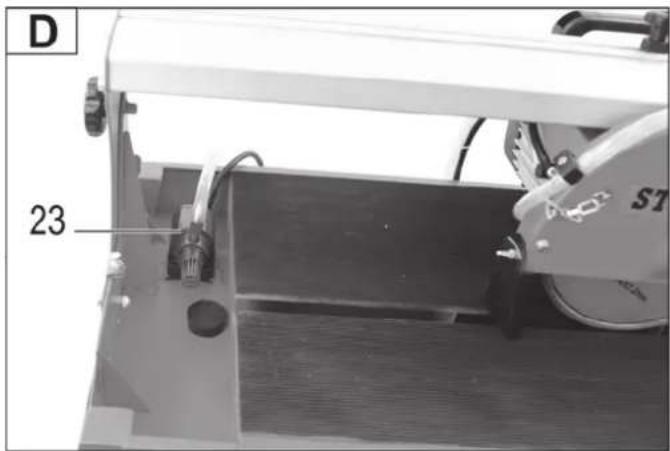

23. Vodní chladící pumpa 364718

24. Sruba M5x12 364736

25. Podložka průměr 5,3mm 391672

26. Pérová podložka A průměr 5 mm 390908

27. Přední příruba 364730

Řezací kotouč průměr Ø 200 x Ø 25,4 x 2,2 mm

29. Očkový klíč (SW 19) 364723

30. Montážní klíč 364722

32. Zadní příruba 364731

33. Bezpečnostní nálepka 364010

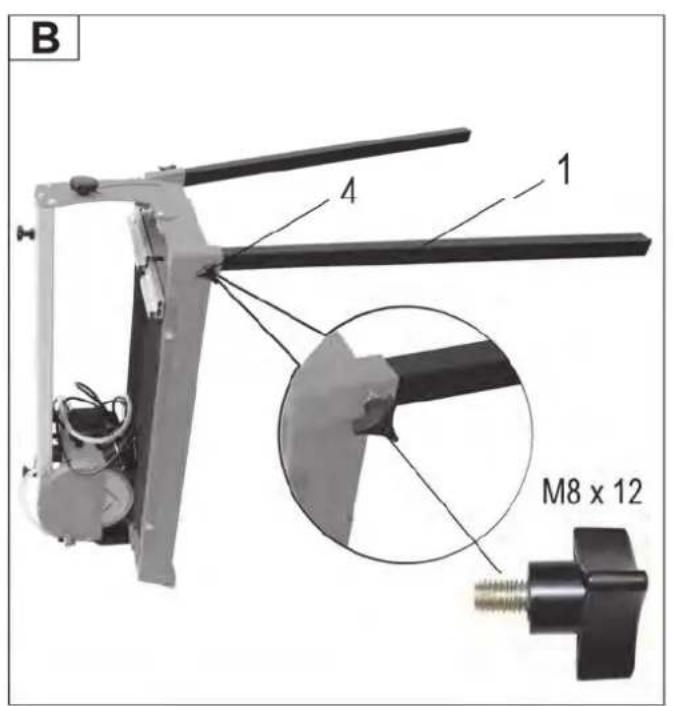

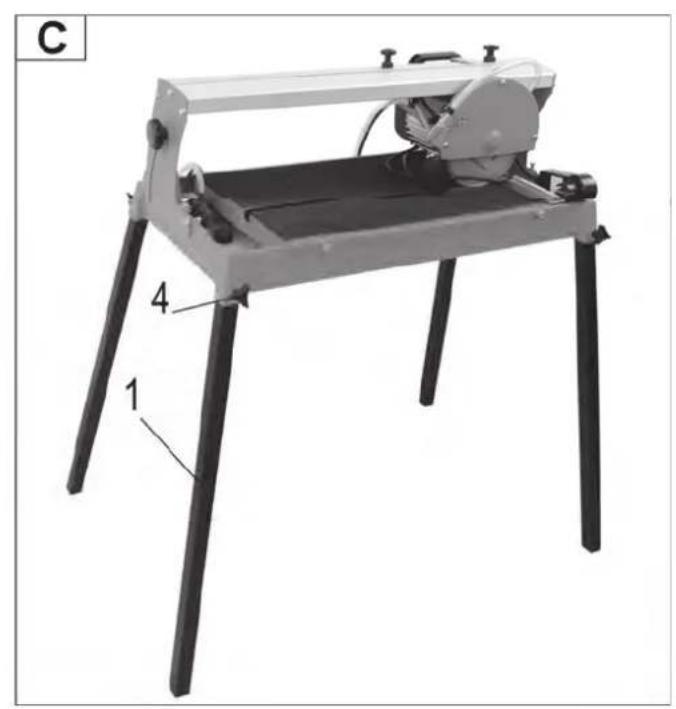

Aby stroj bezvadně fungoval, sledujte následující pokyny. Sestavení stroje Postavte jednotku stroje hranami vzhůru.Připevněte 2 stojmy(nohy) do příslušných vybrání každou hvězdicovým šroubem(4). Nyní přklopte jednotku stroje přes namontované stojmy vzhůru a namontujte další dvě stojmy. Vložte vodní pumpu do vybrání ve vaně. Naveďte hadici a kabel skrz držák (23). Naplňte vanu vodou až je pumpa pod hladinou. Upevněte úhelník dorazu (8).

Síťové připojení Na typovém štítku stroje je uvedeno napětí. Toto srovnejte s Vaším zdrojem a pak můžete stroj připojit do odpovídající a dle předpisů uzemněné zásuvky.

Motor na střídavý proud: Použijte ochrannou zásuvku, napětí 230 V s jištěním chybného proudu a pojistkou 10 A. Poraďte se s odborným koncesovaným pracovištěm. Používejte připojovací nebo prodlužovací kabel s průřezem žíly minimálně 1,5 mm

Každodenní kontrola PRCD (zabudovaných proudových chráničů) Přístroj musí být připojen přes spínač PRCD.

1. Zasuňte spínač PRCD svisle do zásuvky.

2. Stlačte tlačítko „RESET“ – uslyšíte hluk spínače a okénko

neukazuje žádnou barvu.

4. Znovu stlačte RESET tlačítko – okénko bude znovu

5. Stroj se může zapnout.

„Reset“ „Test“ Tato kontrola se musí provádět každý den. Při změně stanoviště není nutná žádná další kontrola.

Zapnutí stroje Nepoužívejte žádné přístroje, u kterých se nedá spínač zapínat a vypínat. Poškozené spínače se musejí dát k opravě nebo výměně do servisu. Zkontrolujte, jestli je PRCD připraven k provozu: Okénko je červené. Stiskněte zelené tlačítko ( I ) na spínači. Současně prověřte zda směr otáčení kotouče souhlasí se šipkou na krytu.

Při výpadku proudu se stroj automaticky vypne. Pro znovuzapnutí stlačte zelené tlačítko (I). Vypnutí Stiskněte červené tlačítko ( 0 ) na spínači.

Před započetím práce dbejte následujících pokynů Pracoviště je připraveno (vyklízeno atd.)? Je řezačka řádně a pevně umístěna? Zkontrolujte před započetím práce, zda směr otáčení řezného kotouče souhlasí se šipkou na krytu kotouče. Přístroj nesmíte uvádět do provozu aniž jste se seznámili s veškerým návodem a zabezpečili splnění veškerých bezpečnostních pokynů a stroj smontovali a připravili k práci dle návodu a popisu! Práce s radiální řezačkou obkladů Držte své ruce vždy v bezpečné vzdálenosti od rotujícího kotouče. S řezáním začněte teprve když kotouč docílí max. otáček. Dbejte na to, aby voda z vodní pumpy omývala kotouč. Při řezání použijte dodaný doraz řezu. Řezaný materiál musí, při řezání, jistě ležet na pracovní desce a mít vždy možnost jistého vedení. Vždy dbejte na veškerá bezpečnostní opatření.42

Úhlové řezy Dbejte při sežizovacích pracech na to, aby stroj byl vypnutý a řeznou hlavu nasuňte dozadu. Nastavení od 0 do 90 Gr.

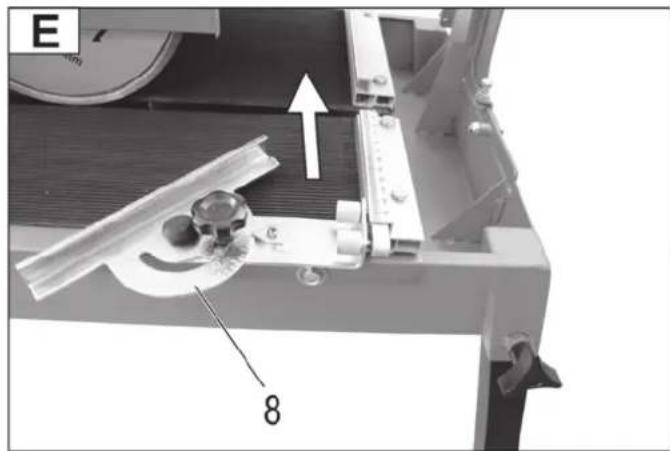

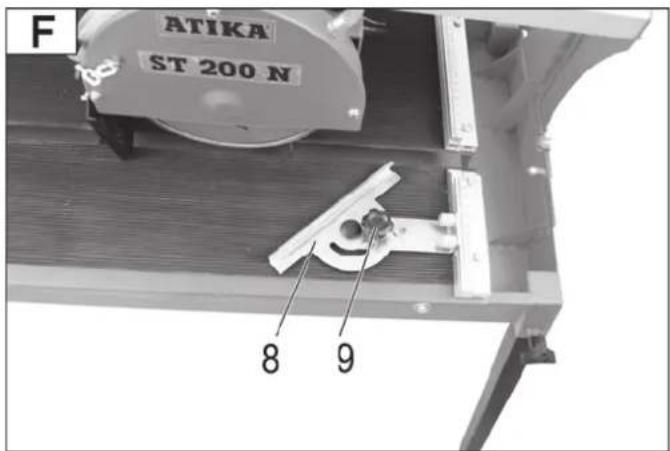

Uvolněte fixační šrouby (9) a točte úhlový doraz (8) do žádané polohy.

Opět utáhněte fixační šrouby a tím je úhel ustaven.

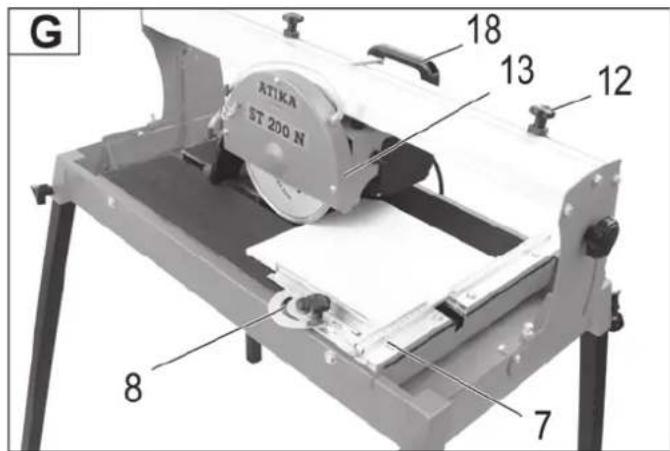

, Nastavte doraz (12) dlouhého řezu na požadovanou míru.

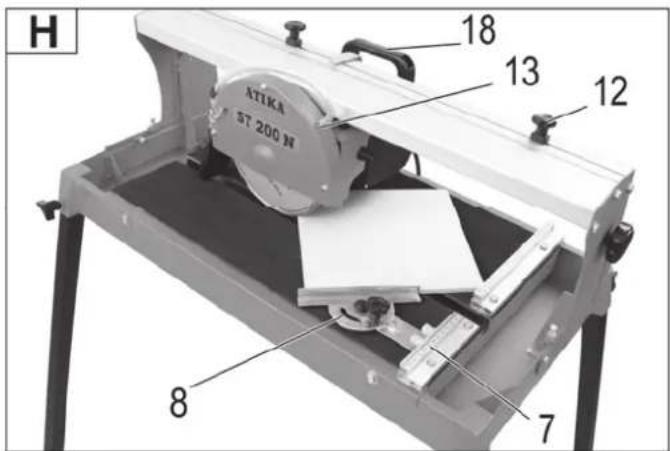

, Vložte dlaždici k dorazové liště a přiložte úhlový doraz (8).

5. Spusťte stroj a vyčkejte až voda omývá kotouč.

, Táhněte řezací hlavu pomocí madla pomalu a stejnoměrně skrz dlaždici.

7. Po řezu vypněte přístroj.

Nastavení šikmého řezu

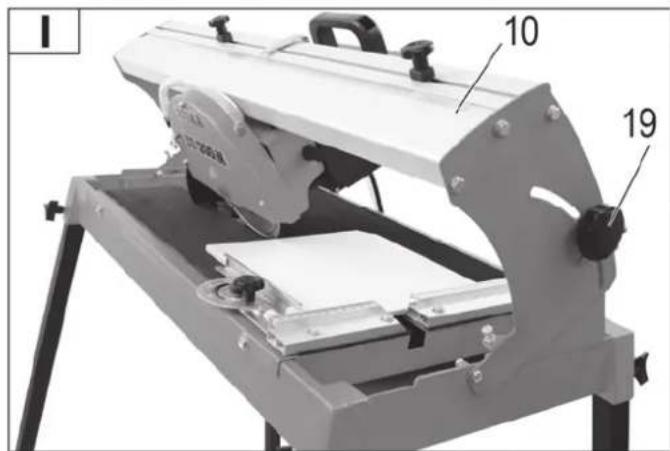

Uvolněte seřizovací šrouby (19) na obou stranách stroje a natočte vodící kolejnice (10) do požadovéno úhlu.

Upevňovací šrouby opět utáhněte.

3. Řez provádějte stejně jak popsáno v bodě Nastavení 0-

Před těmito pracemi vždy odpojit stroj od sítě (vytažením vidlice ze zásuvky). Údržbářské a čistící práce, které jdou nad rámec toho, co je v této kapitole popsáno, smí provádět pouze autorizovaný servis. Bezpečnostní zařízení, která byla odstraněna během údržby nebo čištění se musí bezpodmínečně opět připevnit a zkontrolovat. Používejte jen originální díly. Jiné díly by mohly vést k nepředvídaným škodám a poraněním.

Údržba Výměna řezacího kotouče

Před výměnou kotouče odpojte stroj od sítě. Nepoužívejte poškozené či deformované kotouče. Použijte pouze ostré kotouče.

Výměna řezacího kotouče

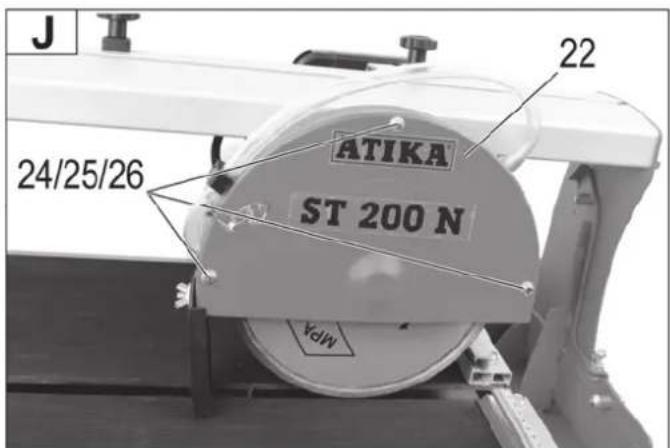

1. Vyšroubujte šrouby (24) a vyjměte krycí plech (22).

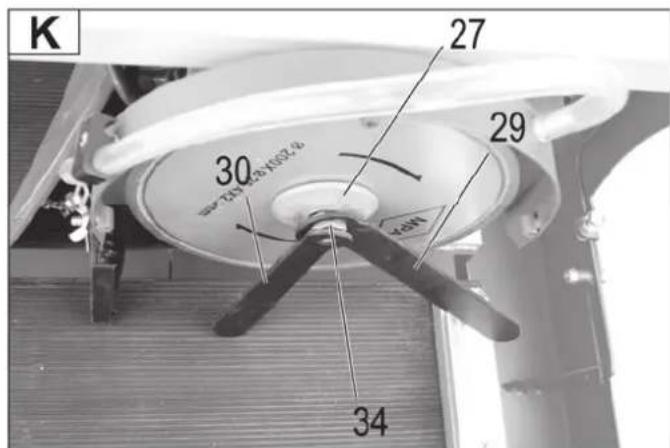

Nasaďte očkový klíč (29) na šestihrannou matici (34) a montážní klíč (30) na konec hřídele motoru a vyšroubujte šestihrannou matici (34). Levý závit!

3. Vyjměte přírubu (27)

4. Nyní můžete kotouč (28) vyjmout.

5. Před nasazením nového řezného kotouče zkontrolujte (28)

vřeteno, šestihrannou matici a přírubu (27, 32) na poškození, opotřebení či na volnější usazení. Při poškozených nebo opotřebených částech, je třeba tyto ihned vyměnit.

6. Nasazení nového kotouče se provádí v opačném pořadí.

Kontrolujte směr otáčení! Na řezném kotouči šipka, která udává směr otáčení musí souhlasit se šipkou na krytu.

7. Opět pevně utáhněte šestihranné matice (34).

8. Přišroubujte opět kryt (22).

Dbejte následujících bodů pro udržení funkčnosti stroje: Pravidelně čistěte všechny pohyblivé díly. Očistěte prach a špínu hadříkem či štětcem. Přístroj nečistěte proudící vodou nebo tlak. čističem. Na součásti s umělých hmot nepoužívejte žádná ředidla (Benzin, alkohol atd.) Tyto mohou umělou hmotu poškodit. Po každém použití vyčistěte záchytnou vanu, vodní pumpu abyste zachovali chlazení kotouče. K vzprázdnění vany (5) vyjměte uzávěrovou zátku (3) a nechte vodu odtéct. Pravidelně rovněž čistěte vnitřek krytu.

Před každou změnou místa stroje je třeba jej odpojit od sítě.

Přístroj můžete transportovat pouze při fixované řezací hlavě. Sesuňte oba dorazy dlouhého řezu / transport (12) co nejvíce k sobě a pevně je utáhněte. Tak vyloučíte riziko poranění rukou.

Před přemístěním stroje musí být chladící kapalina zcela odstraněna. pro transport je třeba dvou osob.43

Odpojit od sítě vytažením zástrčky. Nepoužívanou pilu skladujte v s uchém a uzavřeném místě ne v dosahu dětí. Při delším skladování dbejte následucících pokynů. Proveďte důkladnou očistu stroje.

Řezné kotouče mohou praskat a jsou citlivé na úder či náraz. Dbejte následných důležitých upozornění: Kotouč nenechte spadnout a zamezte náhlým úderům do něj. Nikdy nepoužívejte kotoučů, které spadly na zem nebo kotoučů, které jsou poškozené. Při práci zamezte vibracím a a otřesům. Vylučte poškození na středním otvoru kotouče. Vylučte zatížení kotouče na jeho ploše. Kotouče skladujte naplocho nebo kolmo, v suchu, při stálé teplotě nad nulou. Kotouče uchovávejte v jejich originálním obalu nebo ve speciálních držácích v regálech.

Prosíme, přečtěte si a respektujte přiložené záruční prohlášení a jeho podmínky.

Před každým odstraňováním poruchy vypněte pilu Vyčkejte do úplného zastavení kotouče vytáhněte zástrčku ze zásuvky Po každém odstranění poruchy opět uveďte do provozu všechna bezpečnostní zařízení a zkontrolujte je. Porucha Možná příčina Odstranění Řezačka neběží. nemá proud poškozený prodlužovací kabel síťová zástrčka, motor nebo spínač vadný Zkontrolujte přívod proudu, zástrčku, pojistky. Zkontrolujte prodlužovací kabel, vadný kabel okamžitě vyměňte. Motor nebo vypínač nechat od koncesovaného servisu zkontrolovat a event. vyměnit. Řezačka řeže s přerušeními. Poškozený prodlužovací kabel Interní uvolněný kontakt Hlavní vypínač je vadný Zkontrolujte prodlužovací kabel, vadný kabel okamžitě vyměňte. Zkontrolujte prodlužovací kabel, vadný kabel okamžitě vyměňte. Obraťte se prosím na servisní službu. Kotouč je horký Kotouč je tupý či defektní. Chybějící funkce chlazení Výměna kotouče Kontrola chlazení Doplnit vodu Motor bručí, kotouč stojí Blokovaný kotouč Odstranit překážku44

Radiální řezačka obkladů Typ ST 200 N Rok výroby viz poslední strana Výkon motoru P

800 W S2: 30 min Síťové napětí / Frekvence 230 V~ / 50 Hz Typové označení n

Řezný kotouč ø x Vrtání ø x Tlouštka max. Ø 200 x Ø 25,4 x 2,2 mm Hloubka řezu při 90 Gr. 30 mm Hloubka řezu při 45 Gr. 25 mm Délka řezu 500 mm Velikost stolu 595 x 403 mm Max. velikost obrobku 500 x 400 mm Rozměry (délka x šířka x výška) 1045 x 685 x 1050 mm Jmenovitá hmotnost ca. 26 kg Max. provozní hmotnost ca. 46 kg Způsob ochrany IP 54 Třída ochrany I45
