HASZNÁLATI ÚTMUTATÓ ST 200 N ATIKA

Erediti hasznalati utalitás - Biztonsági tudnivalók - Pótalkárészek

Radjalni rezač ploč

1.5 mm do délyk kabelu 25 m
2.5 mm do délyk kabelu prés 25 m

EK megfeleloségi nyilatkozat 45

Keszülk szimbólumok / 45
Hasznalati utmutató szimbólumai

A gépés tartozekai 45

Mukodesi idotartamok 46

Zajterhelési szint 46

Rezgés 46

Rendeltetésnek megfelelo hasznalat 46

Maradek kockazat 46

Biztonsagos munkavegzés 47

A gép leirasa / Pótalkatrészek 50

Uzembe helyezesi elokeszuletek 49

Uzembe helyezes 49

Mveleti utmutatasok 49

A tarcas csempevag gep beallitasai 50

Karbantartás és apolás 50

-Karbantartas 50

• Apolás 50

Szalitas 51

Tárolás 51

Vagotárcsák kezelése, szallitasa és tárolasa 51

Garancia 51

Lehetséges zavarok 51

Muszaki adatok 52

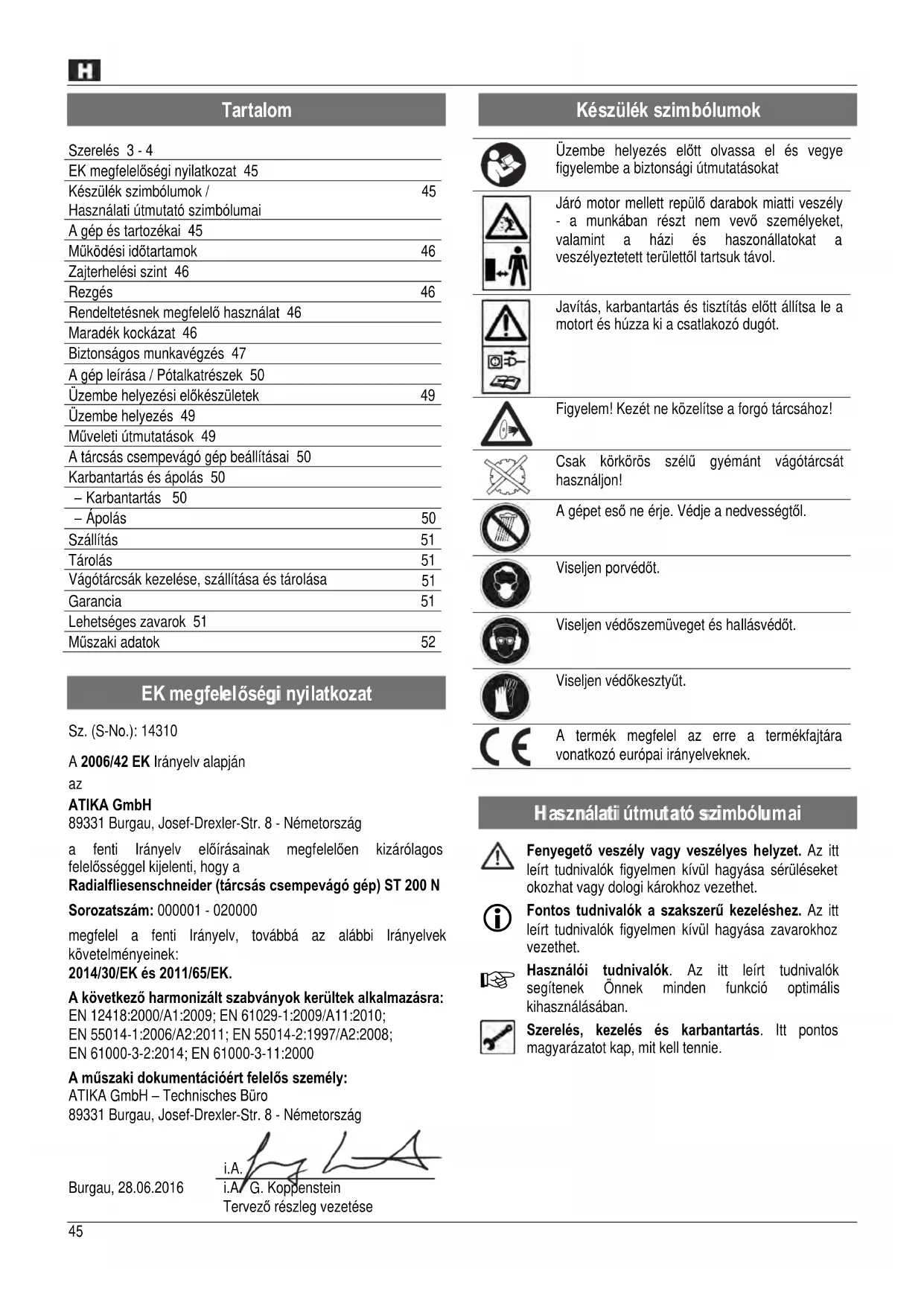

EK megfelelosegi nyilatkozat

Sz. (S-No.): 14310

A 2006/42 EK Irányel alapján

az

ATIKA GmbH

89331 Burgau, Josef-Drexler-Str. 8 - Nemetorszag

a fenti Irányelv elóirásainak megfeleloen kizárolagos felelosséggel kijelenti, hogy a

Radialfliesenschneider (tárcsás csempevágó gép) ST 200 N

Sorozatszám: 000001 - 020000

megfelela fenti Iranyelv, tovabba az alabbi Iranyelvek kovetelmenyinek:

2014/30/EK és 2011/65/EK.

A következő harmonizált szabványok kerültek alkalmazásra:

EN 12418:2000/A1:2009; EN 61029-1:2009/A11:2010

EN 55014-1:2006/A2:2011; EN 55014-2:1997/A2:2008

EN 61000-3-2:2014; EN 61000-3-11:2000

A muszaki dokumentaciofert felelos szemely:

Keszülek szimbólumok

Uzembe helyezes elott olvassa el es vegye figyelembe aBiztonsagi utmutatasokat

Járó motor mellett repuló darabok miatti veszely - a munkában részt nem vevő személyeket, valamint a házi és haszonállatokat a veszelyeztétett területtól tart suk támol.

Javitas, karbantartas es tiszitatas elott allitsa le a motort es huzza ki a csatlakozo dugot.

Figyelem! Kezet ne kozelitse a forgo tarsahoz!

Csak körkoros szelü gyémant vagótarcsat használjon!

A gépet eso ne erje. Védje a nedvességól.

Viseljen porvedot.

Viseljen védöszemüveget és hallásvédöt.

Viseljen védokesztyut.

A termek megfele az erre a termekfajtara vonatkozo europai iranyelveknek.

Hasznalati utmutató szimbólumai

Fenyegeto veszély vagy veszélyes helyzet. Az itt leirt tudnivalok figyelmen kivül hagyasa seruléseket okozhat vagy dologi károkhoz gezehet.

Fontos tudnivalok a szakszeru kezeléshez. Az itt leirt tudnivalok figyelmen kivil hagyasa zavarokhoz gezethet.

Hasznalói tudnivalok. Az itt leirt tudnivalok segitenek Onnek minded fungkci optimalis kihasznalasaban.

Szerelés, kezelés és karbantartás. Ilt pontos magyarázatot kap, mit kell tennisie.

A gép és tartozékai

Csempevagóegység ST200N

• Szerszám a vagótarcsa cseréhez

4 Támasztó lábak

Hasznalati utmutató

• Szögebecki szerkezet

• garancianiyilatkozat

tartozektarto szak

Kérjuk, ellenorizze kicsomagoláskor a karton tartalmának

hianytalansagat
esepségét

A talalt hiányosságot haladéktalanul kozölje kereskedöjével, beszállitójával vagy a gyárral. Késöbbi reklamáciot nem allmodunkban elfogadni.

Múkódési idöṭartamok

A gép üzembe helyezese alkalmával legyen figyelemmel a helyileg érvényes (országos) zajvedelmi elóírasokra.

Zajterhelésiszint

Mérés az prEN ISO 3744:2006 szabvány szerint

A kóvágo gép használata kereskedelmi vágótarcsával.

Zajteljesitmény szint LWA	97 dB(A)
Munkahelyi zajnyomás szint LPA	84	dB(A)

A megadott ertekek emisszios ertekek es nim szamitanak feltetlenul ugyanakkor biztonsagos munkahelyi ertekeknek is. Annak ellenere, hogy az emisszios- es immisszios zajsintek kozott osszefugges all fenn, abbol megsem leht kovetkezteti arra, hogy van-e szukseg pólolagos elovigyázati intezkedésekre. Azok a tenyezok, amelyak a fennalló munkahelyi immisszios ertekeket befolyasolhatják, tartalmazzák a behatás idotartamát, a munkahely sajatosságait, egyeni zajforrásokat stb., mint például a gépek darabszámát es kölzelben folyo mas tevekenységet is. A megengedett munkahelyi ertekek orszagonkent is kulönbozhetnek. Ezek az informácik ozonban a felhasznalot segtitk a veszelyeztétés es kockázat mertékenek megítelésuben.

Rezgés

Rezgési szint: ahv = 4,3 m/s²

MérésiBizonytalansag: K = 1,5m / s^2

A megadott rezgéskibocsátasi értéket egy szabványos vizsgalati eljarással mertek. Ez az érték két elektramos szerszám osszehasonlitasára szolgál.

A rezgéskibocsatási értek a varhato rezgeshatas becslésère is alkalmas.

Figelmeztetes:

A rezgéskibocsatási értek az elektromos szerszám tényleges hasznalata kozben a megadott értekól elterhet attól fuggöen, hogy a szerszámot milyen mo don hasznalják.

Az elektromos szerszám kezelöjének megfelelo védelme érdekébenBizonyos biztonsági intezkedeseket kellhozni, melyeket a tenylegesfelhasznalasi korulmenyek kozott hatas becslse alapjan kell meghatarozni (ennek soran az uzemi ciklus minded faszisat figyelembe kell venni, igy azt is, amikor az elektromos szerszám ki van kapcsolva,

valamint olyan fazist is, amikor a szerszám ugyan be van kapcsolva, de terhelés nélkūl jár).

A rezgés mertéke az elektromos szerszám gyakorlati hasznalata soran a keszülék felhasznalásanak jalgeétol fuggöen elterhet a megadott összertéktöl. Ha a munkakörnyezet ezt megköveteli, a felhasznalónak aBiztonsági intézkedeseket testi epsege védelményebn sajat megitelese szerint kel modositania.

Rendeltetesnek megfelelo hasznalat

A tárcsás csempevágó gépCsak otthoni-és kisipari használatra készult. Kizárolag a gép nagyságához megfelelo méretü kisebb, vagy kozepes nagyságú marványés granitlap, tegla es barmilyen burkololap vágására használható.
A gépet nem szabad fa vagy fémek vágására hasznáni. Az ilyen hasznalat balesetveszélyes!
- Csak olyan munkadarabokat szabad megmunkalni, melyek mérete nem haladja tül a muszaki adatok kozott szereplö maximális mertéket.
- Csak a géphez alkalmas vagótarcsát hasznaljon és ne fürésztárcsát.
- Csak olyan darabot szabad megmunkalni, amelyik biztosan felfekszik ésBiztonsággal gezehetó.
A rendeltetésnek megfelelo hasznalathoz tartozik meg a gyár által elóirt modon valo hasznalat-, karbantartás- és javitás valamint az utmutatóban olvashato biztonsági tudnivalok kovetese.
- A hasznalathoz érvényes balesetelharitasi elóirásokat, és az általanosan leismert munkaegészségügyi ésBiztonságtechnikai szabályokat be kell tartani.
- Minden ezektól eltérö hasznalat rendeltetétessel ellentêtesnek minősül. Az abbó leredő károkér tgyár nem vallal szavatosságot. Ilyekor a felelosség egyedül a felhasznaló terheli.
- A tárcsás csempevágó gép önkényes megvaltoztatása az abból eredő barmilyen kárra kizárja a vallalt gyáriszavatosságot.
A tárcás csempevágo gépet csak olyan szemely szerszámozhatja, használhatja és tarhatja karban, aké múveletekkel tisztaban van, és akit a géppel jaró veszélýekre kiokttattak. Karbantartást csak gyárunk, vagy az általunk megnevezett veðszolgálati muhely vegezhet.
- A gépet robbanásveszélyes környezetben nem szabad használni és esonek kitenni nem szabad.

Maradék kockázat

Még a rendeltétésnek megfelelo hasznalatnál és a felhasznalási cel által meghatározott vonatkozo biztonsági szabályok megartasa mellett is bizonyos maradék kockázattal szamolni kell.

Ezt a maradek kockázatot minimumra csökkentheti, ha a munkanál figyembe veszi a „Biztonsági utmutatasok", a „Rendeltésnek megfelelo hasznalat" és magának a hasznalati utmutatonak a leírasait.

Mindezek figylembe vetele és a kello ovatosság segít a balesetek és sérülsek megelőzésében.

H

• Az ujjia és keze sérlést szenvedhet, ha a mückedesben levő gépbe benyúl.
• A burkolatlan részeknel a gyemanttarcsa megerintesetol az ujja es keze serulest szenvedhet.
  A vagotárcsa hibías gyémantbetétje kirepól.
  A kirepulmunkadarab balesetokozhat.
  Balesetet okozhat a villanyaram egy szabalytalan csatlakoztatas eseten.
• Aramutes egy feszültseg alatt áló nyitott alkatrész megérintesekor.
• Halláskárosodás hallásvédö nélküli hosszabb munka esetében.
  Porbelegzese.

Továbbá minded megtét intézkedés ellenère is lehetnek nem nyilvánvalo maradék kockázatok.

Biztonságos munkavégzés

A szakszerütlen hasznalattól a tárcsás csempevágó gep veszélyessé valhat. Ha elektramos szerszámot hasznalnak, akkor a tüz, áramütés és személyi sérulés elkerülésere követni kell az alapvetőBiztonsági rendszabályokat.

Ezert a szerszám üzembe helyezése elött olvassa el es vegye figylembe a kovetkežo utalasokat, és szakmai egyesületények balesetelharitási elóirásait, illetve az adott országbiztonsági elóirásait annak erdekében, hogy saját magat és masokat is a balesetektol megvedje.

ABiztonsagi elorasokat adja tovabb azoknak,akik a géppel dolgoznak.
Orizze meg gondosan ezeket aBiztonsagi utmutatasokat.

• Hasznalat elott ismerkedjek meg a géppel a hasznalati utmutato segitségével.
• A gépet ne használja a rendeltétestól elteró celra (lasd "Rendeltétésnek megfelelo használat").
  A gépet csuszásmentes és sík felületre állitsa (billenesveszély).
• Kerülje munka kozben a rendellenes teststartast. Ügyeljenarra, hogy biztosan alljon, és mindenkorörizze megegyensúlyát.

Legyen figyelmes. Figyelen arra, amin dolgozik. Munkajat esszeruen hajtsa végre. A gépet ne hasznalja olyankor, amikor fáradt vagy drog, alcohol vagy gyogyszer hatasa alatt all. A gép hasznalatanál eleg egy figyelmetlen pillanat ahhoz, hogy sulyos balesetet szenvedjen.
- Viseljen munka kozben megfelő munkaruhát:

ne viseljen bo ruhat vagy ekszert, mert azokat a mozgó gépalkatrész beranthatja
- biztonsági cipôt
csuszaszimentes munkacipot
- hosszú haj eseten hajhalot

Viseljen szemelyi vedoruhat:

• hallásvedót (a munkahelyi zajnyomás a 85 dB (A) szintet meghaladhatja)
• védokesztyut

• védōszemüveget
  Porvedo maszkot, ha munka kozben por képzodik

• Munkahelyi környezetét tartsa rendben! A rendetlenség baleset forrása lehet.
  Legyen figyelemmel a kornyezeti hatasokra:

A tárcsás csempevágó gépet ne használja vizes vagy nedves környezetben.
A tárcsás csempevagó gépet csapadék ne érje.
Gondoskodjek a jo megvilagitasról.
- Ne használja a keszüléket éghető folyadék vagy gáz bözelében.

A keszüléket soha ne hagyja felügeyelet nélkül.

18 év alatti gyermekek és fiatalkóuak valamint oyan személyek, akik a hasznalati utasítást nem olvasták, a gépet nem kezelhetik.
Tartson a munkahelyetol tavol masokat.

Ne engedje, hogy a szerszámot vagy annak kabelét mas személy, fokent gyermek megérintse.

Tartsa öket táv ol munkahelyétöl.

Ha a munkadarab sulya meghaladja a 10 kg-ot, hasznaljon emeloszerkezetet.
- Olyan munkahelyzetben dolgozzon, hogy mindig a vagotárcsa oldalán, a vagens sikjan kivül helyezkedjen el.
- Ne engedje át a gép hasznalatát más személynek! Jobban ésbiztonságosabban dolgozik a megadott teljesitménytartományon belül.

A keszüléketCsak teljes es tokeletesen felhelyezett biztonsagi berendezesekkel hasznalja, es ne végezzen a keszüléken oyan modositast, ami a biztonsagot hátrányosan befolyasolhatna.
- Ne használjon reped gyémántárcsát, szegmentált szélu vagótarcsát!
- Ne használjon olyan vágótarcsát, melynek adatai nem felelnek meg a jelen használati utmutatóban megadottaknak.
Nem szabad oylan vagótarcsat használni, melynek megengedett legnagyobb fordulatszáma kisebb, mint 3000 min-1 fordulat.
Csak oylan gyemanttarcsat szabad hasznalni, mely rendelkezik MPA (anyagvizsgalo intezeti) címékével és számmal.
- A gyémant vagótarcsat a vágasra szant anyag tulajdonságai alapján valassza ki.
- Ne használja a gépét a vágótarcsa biztonságos üzemi sebességét meghaladó sebességgel.
- Olyan vagótarcsával, mely nedves vagásra szolgál, ne végezzen száraz vágást.
- Ne használja a vágótarcsát csiszolásra, pédául egy levágott csempe szélenek lecsiszolására. Ne vegezzen a géppel sugarsa vagy körvágást sem.
Legyen gondja ra, hogy a vizszivatty u a viz ellepe.

Más szerszám és más tartozék hasznalata Ös szárá balesetveszélyt okozhat.

• Ne érintse nedves kézzel a gép elektromos részeit (pl. kapcsoló).
• Ügyeljen arra, hogy minded csatlakozó eszköz száraz helyen legyen, ne a földön feküdjon.

• Az elektramos szerszám villamos részeit tartsa távol viztól.
  A munkaterületre illetéktelen személyek nem léphetnek be.

• A gépet kapcsolja ki és húzza ki a csatlakozó dugót az alábbi esetekben:

• javitasi mveleteknél

• karbantartasnal es tiszititanal
  Zavarok elharitasa (ide tartozik a megszorult tarcsa kiszabaditasa is)
  Szallitas es Tarolas
  A tárcsás csempevágó géptól valo távozáskor (meg rovid idejú munkamegszakításnál is).

• Figyelem! A vigótarcsa meg egy ideig tovább forog! A vigótarcsat ne fékezze le kézzel, vagy oldányomással.
  Várja meg, mig teljesen leal't a vagótarcsa es ezután húzza ki a csatlakozó dugôt az aljzataból, majdCsak ezután végezzen beallitást, karbantartást vagy tiszitást agépen.

• Apolja gondosan a tárcás csempevágó gépét:

Tartsa a szerszámokat élesen és tisztan, a jobb és biztonságosabb munka erdekében.
- Kovesse a karbantartasi elorásokat es az szerszámcerelés szabályait.

Tartsa olajtol es zsirtol menteses a fogantyut.

Ellenorizzee a gépet az esetleges sérulésekre:

• A gép további használata elött a biztonságiszerkezetek kifogástalan és rendeltetésüknek megfelelo muködését Ellenőrize.
• Ellenorizze, hogy a MOZgo alkatreszek muködése kifogastalan-e, vagy nincs-e valamelyik alkatresz megsérüve. Az összes alkatresznek helyesen kell felszerelve lennie és minded feltételt teljesitenie kell a furesz kifogastalan muködése erdekében.
• A seruǐt védōberendeźest és alkatrészt arra hivatott szakembernek kell javitania vagy kicserélnie, amennyiben a használati utmutató mast nem ad meg.

• A sérult vagy olvashatatlan biztonsági címkét ki kell cserélni.

• Ne hagyjon a gépben szerszámkulcsot!

Bekapcsolás elott mindig Ellenörizze, hogy kivette-e a gépból a kulcsot és a beallitó szerszámokat.

• A hasznalaton kivuli gépeket szaraz, lezart helyiségbentárolja, ahol ahhoz gyermekek hozza nem ferhetnek.
  Nem szabad a szerszámot a kapcsolón tartott ujjal hordozni. Gyözödjön meg arról, hogy a kapcsoló a csatlakozó dugó behelyezéskor a dugaszoló aljatba kikapcsolt helyzetben van.

Elektromos biztonság

A csatlakozó gezeték kivitele feeljen meg az IEC 60 245 (H 07 RN-F) elóírasnak és keresztmetszete legyen legalább

1,5 mm², 25 m kabelhosszúságig
2,5 mm², 25 m feletti kabelhosszúsgnál

• A tul hosszú csatlakozó gezetékeken tulzott merteku feszültsegesés keletkezik. A motor mar nem éri el a maximális teljesitményét és a gépnek csökken a muködképessége.
  A csatlakozó gezetékek dugói és csatlakozó aljzatai gumból, lagy PVC-ból vagy más höré lágyuló, ugyanolyan

mechanikai szilárdságú anyagból készüljenek, vagy ilyenekkel legyenek bevonva.

• A csatlakozó gezeték dugós csatlakozó része froccsenő viz Ellen védett legyen.
  A csatlakozo gezetek elhelyezesenel ügyeljen ra, hogy az ne legyen zavaró, ne zuzódjek, ne törjön meg és a csatlakozó dugó ne legyen nedves.
• A kabelt ne használjá rendeltetésétól eltérő celokra. A kabelt védje a hósegtól, olajtol és éles szélü tárgyaktól. A csatlakozó dugó a csatlakozó aljzataból ne a kabelnéf fogva húzza ki.
• Kábeldob hasznalatánal a kábelt mindig teljesen tekerje le a dobról.
  Ellenorizze rendszeresen a csatlakozó kabelts ha megsérult, cseréttese ki.
• Ne használjon hibás csatlakozó gezetéket.
• SzabadbanCsakarraengedélyezettés megfeleloen jelzett hosszabbíto kábelt hasznaljon.
• Ne alkalmazzon ideiglenes elektramos csatlakozast.
• Az el ektromos védelmet áthidalni vagy hatastalanitani soha nem szabad.
  A keszülket a raszerelt PRCD-n keresztul (hibaaram védokapcsoló) csatlakoztassa.

A gép elektramos alkatrészeinek elektramos csatlakoztatasat ill. javitásat hatósagilag engedélyezett villanyszereló szakember vagy kijelölt vevőszolgálatunk vegezze. A helyi elörásokat kulönosen a védointézkedesek tekintétében figyembe kell venni.
A gép más részein javitásokatCsak maga agyár, vagy egy altala megbizott szakcég végezhet.
CsaK eredeti gyari potalkatrészt es tartozekot hasznaljon. MAs eredetupotalkatrész es egyeb tartozek hasznalata a felhasznaló balesetehez gezeth. Az ilyen jellegu krokert a gyar nem vallal szavatossagot.

A gép leirasa / Pótalkatrészek

Pozión	Megnevezés	Rendelési szám
1.	Támasztó lábak 344702
2.	Mutató hosszvágáshoz 364733
3.	Záródugó 364734
4.	Csillagfogantyús csavar M8 x 12 364703
5.	Tálca	364704
6.	Asztallap 364705
7.	Ütközóléc (2-részes)	364706
8.	Szögbeállító szerkezet	364707
9.	Csillagfogantyú anya M6 a szögbeállitáshoz	364735
10.	Vezetősín
11.	Rögzítőanya ferde vágáshoz
12.	Ütköző a hosszvágáshoz/szállitáshoz	364710
13.	Vágóegység motorral
14.	KI/BE-nyomókapcsoló	364712
15.	Ventilator (nincs abrzolva) 364713
16.	Ventilator fedél	364714
17.	Kondenzátor (nincs abrzolva) 364715
18.	Fogantyú	364716
19.	Rögzítöcsavar a gervágáshoz	364725
20.	Fröccsenésvédő	364717
21.	Tömlő	364719
22.	Védőburkolat	364720
23.	Hütőviz szivattyú 364718
24.	Csavar M5 x 12 364736
25.	Tárcsa A 5,3 mm 391672
26.	Rugós alátét A Ø 5mm 390908
27.	Első karima 364730
28.	Tárcsa Ø 200 x Ø 25,4 x 2,2 mm 364721
29.	Csillagkulcs (SW 19) 364723
30.	Négyszögkulcs 364722
31.	PRCD-n keresztül (hibaárarn védokapcsoló)	364041
32.	Hátsó karima 364731
33.	Biztonsági matrica 364010
34.	Hatlapú anyacsavar M12 (balmenetes)	364732

Uzembe helyezesi elokeszületek

A gép kifogastalan muködese erdekében kovesse ennek az utmutatónak a tajekoztatásait.

A keszülék felàllitasa

B Allitsa a gépegységet ére allitva a talajra. Erositzen fel egy-egy (4) csillagfogantyus csavarral két tamasztó lábat a helyere.
C Ezután a felszerelt labakra allitva dontse meg az egységet es szerelje fel a masik két lábat.
D Helyezze be a hútovíz szivattyú (23) a tílca arra szolgálo nyilásába. Töltsön vizet a tílácaba, mig az a hútovíz szivattyú el nem lepi.
E Rögzütse a (8) szögeállitó szerkezetet.

Uzembe helyezes

Hálozati csatlakozás

Vesse egybe a gép adattablaján olvashato feszültseyget (pl. 230 V) a rendelkezésre áló halózattal és a fureszt az elóirásnak megfeleloen foldelt csatlakozó alzathoz csatlakoztassa.

Valtoarumotor:

Földelt csatlakozó alzatot hasznaljon, 230 V halózati

feszültseggel, tularam kapcsolóval és 10 A lomhaBiztositékkal felszerelve.

• Legalabb 1,5mm^2 keresztmetszetu halozati hosszabbitokábelt hasznaljon a csatlakoztatashoz.

A PRCD-k (rászerelt hibaáram védokapcsoló) naponkénti Ellenörzese

A keszüléket a raszerelt PRCD-kapcsolón (hibaáram védokapcsoló) keresztül kei isslakoztatni.

Ezt az ellenőrzést naponta
egyszer vegre keh hajtani.
Tartózkodásihely
valtoztatáskor nincs szükség
úabb ellenőrzésre.

1. Dugja be a PRCD-kapcsoló fuggölegesen a csatlakozó aljzatba.
2. Nyomja meg a „Reset" (visszaállitás) gombot, ekkor egy kapcsolási hang hallhato, és a kijelzo ablak pirosa valt.
3. Ellenorzéshez nyomja meg a PRCD-n a "Test" gombat. A kijelzo ablak már nem színes.
4. Nyomja meg ismét a „Reset" gombat: a kijelző ablak ismét piros lesz.
5. A gép bekapcsolható.

Bekapcsolás

Ne hasznaljon olyan keszuleket, amelynek a kapcsoljat nem lehet be- kikapcsolni. A serult kapcsolot haladektalanul javittassa meg vagy csereltesse ki arra alkalmas szakemberrel vagy a kijelolt vevoszolgalattal.

Ellenőrizze, hogy üzemépes-e a PRCD: kijelzo ablak piros.

Nyomja meg a kapcsoló (19) zöld gombját ( | ). Ugyanakkor ellenörizze, hogy a vagótarcsa forgásránya megegyzik-e a vedóburkolaton latható forgásránnyal (nyil).

Aramkimaradaskor a keszülek magátol kikapcsolódk. A keszülék ismetelt bekapsoláshoz nyomja meg úbra a piros gombat.

Kikapcsolás

Nyomja meg a kapcsoló piros gombját ( 0 ) .

Müveleti utmutatások

A munka megkezdéselott nezzen utana:

• akadálymentes a munkaterület?
• Elég stabilan van a tárcsás csempevágo gép felällitva?

• A munka megkezdese elott ellenorizze, hogy a vagotarcsa forgasiranya megegyezik-e a vedoburkolaton nyillal jelolt forgasirannyal.

• A gépet addig nem szabad üzembe helyezni, míg el nem olvasta a használati utmutatóját, minded utmutatást figyelembe nem vett és a gépet elóirásnak megfeleloen fel nem szerèlle.

Munkavégzs a tarcás csempevagó géppel

Tartsa kezét mindigBiztonsagos távolsagra aforgó vagótarcsatól.

• Csak akkor dolgozzon, ha a vagotárcsa már elerte a maximális fordulatszámát.
• Ügyeljen rá, hogy a hütovíz szivattyu vizet szörjon a vagótarcsára.
• CsakBiztosan felfektethetóésjolvezethetomunkadarabot munkaljon meg.
  Vagashoz hasznalja a mellekelt szerszamvezetot.
• Csak olyan darabot szabad megmunkalni, amelyik biztosan felfekszik ésBiztonsággal gezehető.

Feltétlenül vegye figylembe aBiztonsagi utasítasokat (lásda „Biztonságos munkavégzés" c.

részt).

A tárcsás csempevágó gép beállításai

Ferde vágások késztíssé

A beallitas soran ugyeljen arra, hogy a gep ki legyen kapcsolva, es a vagofejet tolja hatra.

0^ - 90^ beallitasa

1. F Lazitsa meg a (9) csillagfogantyús anyát és forgassa a (8) szögeallitó szerkezet mindaddig, amíg a skála a kivánt Hajlásszöget mutatja (0^ - 90^) .
2. F Húzza meg ismet a csillagfogantyús anyat a beallitott szög rögzítésére.
3. G, H Hosszvagashoz allitsa a (12) szerszamvezetot a kivant meretre.
4. G, H Tegye ra a kölapot a (7) utkozolécre és a (8) szögeálló szerkezetre.
5. Inditsa el a gépet és varjon, mig a hütőviz a vágórácsat benedvesítii.
6. G, Huzza at a (13) vagoegységet lassan es egyenletesen a (18) fogantuyval a kolapon.
7. A vágás elkészülte után kapcsolja ki a gépet

Gervagas beallitasa

1. Lazitsa ki a gép mindkét oldalan a (19) rögzítócsavarokat és forgassa el a (10) gezetösint a kivant szöghelyzetbe.
2. Huzza meg ismet a rogzitocsvart (19).
3. Keszitse el a vagast a 0^ - 90^ beallitasa pontban leirtak szerint.

Karbantartás és apolás

Minden karbantartasi es tiszitasi muvelet elott

Kapcsolja ki a gépet
- Varja meg amig a tárcsás csempevágó gép megál
Húzza ki a csatlakozó dugót.

Az e fepezetben leirtakon kivuli karbantartasokatCsak megfelelo szakmuhely ill. a vevszolgalat vgezheti el.

Karbantartashoz es tiszitashoz feltetlenul ismét szabályosan helyeze vissza aBiztonsagi szerkezeteket es ellenörizze azokat.

Csak eredeti alkatreszt hasznaljon. Más eredetü alkatresz elore nem lathato károkhoz és balesethez gezethet.

Karbantartás

Vagotárcsa cserelése

A vagotárcsa cserése elott huzza ki a dugó a csatlakozó alzbatbol.

• Ne hasznaljon sérult vagótarcsát vagy olyat, amelyik már alakját megvaltoztatta.
• Csak éles vagótarcsával dolgozzon.

Vagotárcsa cserelèse

1. Lazitsa ki a (24) csavarokat es vegye le a (22) vedoburkolatot.
2. K Helyezze a (29) csillagkulcsot a (34) hatlapu anyara es a (30) szerelokulcsot a motortengely vegere es lazitsa ki a (34) hatlapu anyat.

Balmenetes!

1. Vegye le a (27) karimat.
2. Most leveheti a vagotárcsát (28).
3. A (28) vagótarcsa beszerelése elott ellenorizze az orsó, a hatlapú anyat es a (27, 32) karimákat esetleges sérulestre, kopásra vagy kilazult allapotra. A séult vagy kopott alkatrészeket azonnal cserelje ki.
4. A beszerelés sorrendje az elöbbinek a forditottja.

Legyen figyelemmel a forgasiranyra! A vagotarcsara ranyomott forgasiranyt jelzo nyilnak meg kell egyeznie a vedoburkolaton levoforgasirany nyillal.

1. Húzza szorosra a (34) hatlapú anya.

Balmenetes!

1. Csavarozza vissza a vedoburkolatot (22).

Ápolás

Legyen figyelemmel a kovetkezokre, a tarcás csempevágo gép mukódképességenek megörzséhez:

• Minden mozgo alkatreszt rendszeresen tisztitson meg.
  Tavolitsa el a port es szennyezodest egy ronggyal vagy ecsettel
  A gépet folyóvizzel vagy nagynyomású tiszítóval netisztítsa.

H

A muanyag alkatrészeknél ne használjon oldószert (benzint, alkoholt, stb.), mert az megtámadhatja a muanyagot.
- A felfogó talcát es a hútoviz szivattyut minded használat után tiszíttsa ki, hogyBiztositsa vágotárcsa hütését. A (5) kád uritéséhez vegye ki a (3) záródupôt es engedje le a vizet egy alkalmas edenybe.
- Rendszeresen tiszitsa meg a védoburkolat belso felületét.

Szállítás

A gép minded szallitása elott húzza ki a csatlakozó dugôt.

A tárcsás csempevágo gépetCsak akkor szállitsa, ha a vágoegységet már rogzítette.

• Ehhez a lehto legsszorosabbra tolja össze a két (12) hosszvágási/szállitási szerszámvezetot és szorosra húzza meg azokat.

Igy megelózté, hogy a kezein megsérüljön.

A hütoközeget szallitas elott maradéktalanul le kell ereszteni. 27Biztositó csapszeg 26 csillagfogantyus anya

Szállitashoz egy masodik személy segitségét kell igénybevenni.

Tárolás

Húzza ki a csatlakozó dugôt

A hasznalaton kivuli gépet szaraz, leztart helyiségben tárolja, oyan helyen ahol ahhoz gyermekek hozzá nem ferhetnek Hosszabb tárolás elott legyen figyellemmel a kovetkezokre, hogy a grep elettartamat meghosszabbitsa ésbiztositsa annihil konnyu kezelhetoségét.

• végezzen alapos tiszítátst

Vagotárcsák kezelése, szallitasa és tárolása

A vagótarca konnyen törik, utésre és utközésre érzékeny. Ezér gondosan ügyeljen a következókre:

• Ne ejtse le a tarcsat es keruljon minded hirtelen uto igenybeveteft.
• Ne használjon leesett vagy seruǐt tárcsát.
  Hasznalat soran kerulje a rezgo vagy razo igenybevete.
• Kerülje a felvevo furat serulését.
• Kerüljie a munkafelület megterhelését.
  A vagótarcsat fektete vagy fuggoleges helyzetben, szaraz, fagimentes, allando kozephomersekletu helyen tarojla.
  A vagótarcsat eredeti csomagolásban vagy specialis tartóeszközben és polcon tárolja.

Garanca

Kérjuk a mellekelt garancianilatkozat figyelembe vetelet

Lehetséges zavarok

Minden zavarelháritas elott

-kapcsoljakiagépet
Várja meg amig a kóvángó gép megáll
- húzza ki a csatlakozó dugót.

Minden zavarelháritas utan helyezzen üzembe mindedBiztonsagi berendezest es ellenorizze azokat.

Keletkezett zavar	Lehetséges ok	Megszüntetés
A tárcsás csempevágó gép nem működik.	Nincs áramellátásSérult a hosszabbíto kábelHibás a csatlakozó dugó, motor vagy a kapcsoló	Ellenőrize az áramellátást, csatlakozó aljatot ésbiztosítékottEllenőrize a hosszabbíto kábelt, a hibás kábeltazonnal ki kell cserélniA motort vagy kapcsolóarra hivatottszakemberrel javittassa meg, vagyeredétipótalkárészre cseréltesse
A tárcsás csempevágó gépmegszakításokkal vág	Sérult a hosszabbíto kábelBelső érintkezési hibaKl/BE-kapcsoló hibás	Ellenőrize a hosszabbíto kábelt, a hibás káeltazonnal ki kell cserélniForduljon a Vevőszolgálathoz
Forróso.dk a vágórácsa	A vágórácsa életlen vagy nem megfeleloHiányzik a hútés	Cseréljen vágórácsatEllenőrize a hütővíszivsizvátésa tomlöTöltsfel a vizet
A kővágó gép nem működik.	Szorul a vágórácsa	Távolítsa el az idegen testet

Muszaki adatok

tárcsás csempevágó gép

Tipus ST 200 N

Gyartasiév lásd az utolso oldalon

Motortjesitmény P1 800 W S2:30 min

Hálozati feszültseg / Hálozati frekvencia 230 V~ / 50 Hz

Uresjarati fordulatszam _0 3000

Vagotárcsa Ø x furatok Ø x vastagság max. Ø 200 x Ø 25,4 x 2,2 mm

Asztal nagysága 595 x 403 mm

Feldarabolando munkadarab max. merete 500× 400mm

Méretek (hossz x szelesseg x magassag) 1045 x 685 x 1050 mm

Nevleges tomeg kb. 26 kg

Max. üzemi tomeg kb. 46 kg

Vedettség IP 54

Vedelmi osztaly

Sadržaj

Sastavljanje 3-4

EU izjava o konformnosti 53

Popis pristroja / Pótalkatrészek 104

Pripravy pre uvedenie do prevadzky 105

Uvedenie do prevadzky 105

Upozornenia pre pracu 105

A Popis pristroja / Pótalkatrészek

Pozúcia	Oznacenie	Objednévacieč.
1.	Oporny nohy 344702
2.	Ukazovatel'dlhých rezov 364733
3.	Zárka 364734
4.	Zaistovacia skrutka M8 x 12 364703
5.	vaña	364704
6.	stolová platna	364705
7.	dorazová lišta (2-dielna)	364706
8.	spojka uhlového dorazu	364707
9.	hviezdicová matica M6 pre nastavenie uhla	364735
10.	vodiaca lišta
11.	Škála pre šikmé rezy
12.	doraz pre pozdížny rez/ dopravu	364710
13.	rezacia Jednotka
14.	vypínač VYP/ ZAP	364712
15.	ventilátor (bez obr.)	364713
16.	pláš'te ventilátrora	364714
17.	kondenzátor (bez obr.)	364715
18.	rukovāť	364716
19.	aretačná skrutka pre šikmý rez	364725
20.	zásterka	364717
21.	zásterka	364719
22.	hadica	364720
23.	vodné chladiace Čerpadlo	364718
24.	skrutka M5 x 12	364736
25.	podložka A 5,3 mm	391672
26.	pružná podložka A o 5 mm	390908
27.	Predné príruba	364730
28.	rezný kotúč Ø 200 x Ø 25,4 x 2,2 mm	364721
29.	prstencový klúč (SW 19)	364723
30.	montážny klúč	364722
31.	PRCD (prúdový chránic pre pohyblivú montáž)	364041
32.	Zadné príruba	364731
33.	bezpečnostné nálepovacia etiketa	364010
34.	Šesthranná matica M12	364732

Pripravy pre uvedenie do prevadzky
