Tipo di prodotto	Bettoniera
Marca	ATIKA
Modello	COMET 130 S
Capacità della cuba	130 litri
Alimentazione elettrica	230 V o 400 V, protezione 10 A, classe II (isolamento di protezione)
Lunghezza massima del cavo di prolunga	25 m con sezione 1,5 mm²; >25 m con sezione 2,5 mm²
Tipo di motore	Motore con sonda termica di protezione contro i sovraccarichi
Senso di rotazione	Senso antiorario (visto dall'apertura della cuba)
Utilizzo conforme	Impasto di calcestruzzo e malta, uso non professionale e professionale
Dispositivi di sicurezza	Arresto automatico in caso di sovraccarico; involucro completamente chiuso richiesto; scollegare la spina prima della manutenzione
Tipo di protezione	Classe di protezione II
Accensione/spegnimento	Interruttore principale sotto il carter del motore
Sistema di ribaltamento	Leva di posizionamento o volante (a seconda della versione); freno a pedale su alcuni modelli
Manutenzione consigliata	Pulizia interna ed esterna dopo l'uso; spruzzare olio ecologico sul dispositivo di ribaltamento per stoccaggio prolungato
Pulizia della cuba	Far girare con ghiaia e acqua; non colpire con oggetti duri
Lubrificazione	Cuscinetti a sfera ingrassati a vita; non ingrassare mai la corona dentata
Pezzi di ricambio	Utilizzare esclusivamente pezzi originali
Garanzia	2 anni dalla data di consegna
Peso stimato	Circa 90 kg
Dimensioni (L x P x A) stimate	110 x 70 x 120 cm

Domande frequenti - COMET 130 S ATIKA

Quali tipi di materiali posso impastare con la COMET 130 S?

La betoniera è progettata per l'impasto di calcestruzzo e malta per uso non professionale e professionale. È vietato impastare sostanze combustibili o esplosive o utilizzare l'apparecchio nel settore alimentare.

Come accendere la betoniera?

Assicurarsi che l'involucro sia completamente chiuso e che tutti i dispositivi di protezione siano in posizione. Collegare la spina di rete (230 V o 400 V a seconda del modello). Utilizzare l'interruttore principale situato sotto il carter del motore per accenderla.

Cosa fare se il motore non si avvia?

Verificare la tensione di rete e il fusibile. Controllare lo stato del cavo di collegamento. Se il motore è caldo, la sonda termica potrebbe essersi attivata: lasciare raffreddare. Se il problema persiste, far verificare da un elettricista.

Qual è il senso di rotazione corretto della cuba?

Vista dall'apertura della cuba, questa deve ruotare verso sinistra (senso antiorario). Verificare la freccia indicatrice sulla cuba. Se il senso è invertito, modificarlo con un cacciavite nella base del connettore.

Come pulire la cuba dopo l'uso?

Dopo aver scollegato l'apparecchio, lasciare girare la cuba con alcune palate di ghiaia e acqua. Non colpire la cuba con oggetti duri. Rimuovere immediatamente i residui di calcestruzzo sulla corona dentata.

Posso usare una prolunga elettrica?

Sì, ma deve essere di tipo H07 RN-F (marcatura CEI). Sezione minima 1,5 mm² per una lunghezza max di 25 m e 2,5 mm² per oltre 25 m. Verificare l'assenza di difetti prima dell'uso.

Come trasportare la betoniera?

Scollegare obbligatoriamente la spina di rete prima di qualsiasi trasporto. Orientare l'apertura della cuba verso il basso durante il trasporto o lo stoccaggio. I modelli senza ruote devono essere trainati manualmente.

Quale manutenzione regolare è necessaria?

La betoniera non richiede quasi manutenzione: i cuscinetti sono ingrassati a vita. Non ingrassare mai la corona dentata. Prima di uno stoccaggio prolungato, spruzzare olio ecologico sul dispositivo di ribaltamento. Controllare visivamente lo stato delle parti mobili e dei fissaggi.

Cosa fare in caso di blocco della corona dentata?

Spegnere la macchina e scollegare la spina. Pulire o sostituire i segmenti della corona dentata. Se il problema persiste, contattare il costruttore o un servizio autorizzato.

Qual è la garanzia della betoniera ATIKA COMET 130 S?

La garanzia è di 2 anni dalla data di consegna. Copre i difetti di materiale e di fabbricazione, ma non i danni dovuti a uso improprio o usura normale (ruota conica, segmenti di corona, cinghia). Sono consentiti solo pezzi originali.

MANUALE UTENTE COMET 130 S ATIKA

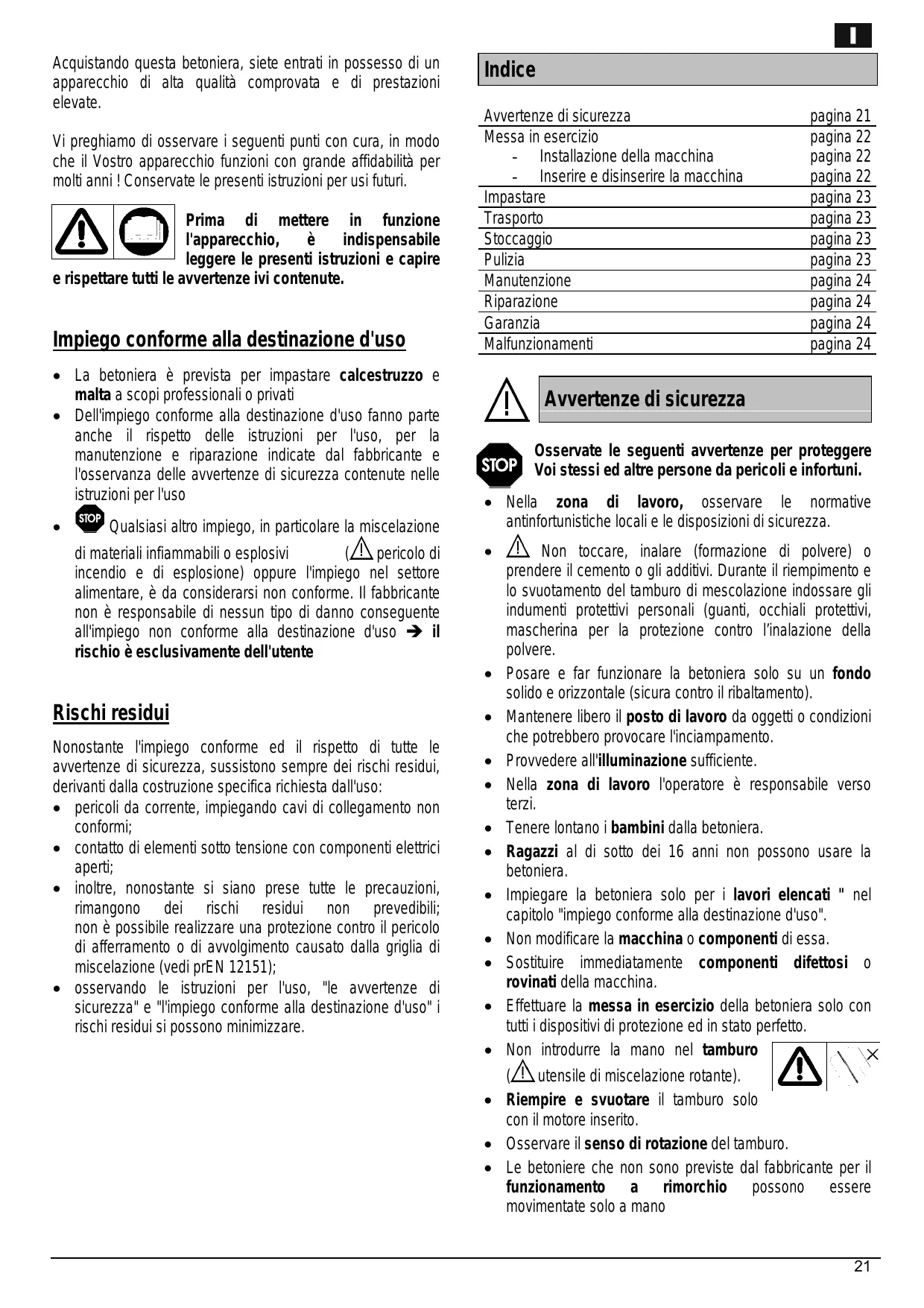

Istruzioni per l'usoper betoniere (agina 1-3 e 21-24)

Acquistando esta betoniera, siete entrati in possesso di un apparecchio di alla qualità comprovata e di prestazioni elevate.

Vi preghiamo di osservare i seguenti puncti con cura, in modo che il Vostro apparecchio funzioni con grande affidabilità per molti anni! Conservate le presenti istruzioni per usi futuri.

Prima di mettere in funzione l'apparecchio, è indispensable leggere le presenti istruzioni e capire

erispecttaretotilelevavertenzeivicontainute.

Impiego conforme alla destinazione d'uso

• La betoniera è prevista per impastare calcestruzzo e malta a scopi professionali o privati
• Dell'impiego conforme alla destinazione d'uso fanno parteanche il rispetto delle istruzioni per l'uso,per la manutenzione e riparazione indicate dal fabbricante e l'osservanza delle avventenze di sicurezza containute nelle istruzioni per l'uso
  STOP Qualsiasi altro impiego, in particolare la miscelazione di materiali inflammabili o esplosivi (pericolodi incendio e di esplosione) oppure l'impiego nel settore alimentare, è da considerarsi non conforme. Il fabbricante non è responsable di nessun tipo di danno seguente all'impio non conforme alla destinazione d'uso → il rischio è esclusivamente dell'utente

Rischi residui

Nonostante l'impiego conforme ed il rispetto di tutte le avventenze di sicurezza, sussistono sempre dei rischi residui, derivanti alla costruzione specifica richiesta dall'uso:

• pericoli da corrente, impiegando cavi di collegamento non conformi;
• fatto di elementi molto denso con componenti elettrici aperti;
• inoltre, nonostante si siano prese tutte le precauzioni, rimangono dei rischi residui non prevedibili; non è possibile realizazare una protezione contro il pericolò di afferramento o di avolgimento causato alla griglia di miscelazione (vedi prEN 12151);
• osservando le istruzioni per l'uso, "le awertenze di sicurezza" e "l'impiego conforme alla destinazione d'uso" i rischi residui si possono minimizzare.

Indice

Awvertenze di sicurezza	pagina 21
Messa in esercizio	pagina 22
- Installazione della macchina	pagina 22
- Inserire e disinserire la macchina	pagina 22
Impastare	pagina 23
Trasporto	pagina 23
Stoccaggio	pagina 23
Pulizia	pagina 23
Manutenzione	pagina 24
Riparazione	pagina 24
Garanzia	pagina 24
Malfunzionamenti	pagina 24

Avverenze di sicurezza

Osservate le seguenti avvertenze per proteggere Voi stessi ed altre persone da pericoli e infortuni.

• Nella zona di lavoro, osservare le normative antinfortunistiche locali e le disposizioni di sicurezza.
  Non toccare, inalare (formazione di polvere) o prendere il cemento o gli additivi. Durante il riempimento e lo svuotamento del tamburo di mescolazione indossare gli indumenti protettivi personali (guanti, occhiali protettivi, mascherina per la protezione contro l'inalazione della polvere.
• Posare e far funzionare la betoniera solo su un fondo solido e orizzontale (sicura contro il ribaltamento).
• Mantenere libero il posto di lavoro da oggetti o condizioni che potrebbero provocare l'inciampamento.
  Provedere all'illuminazione sufficiente.
• Nella zona di lavoro l'operaatore è responsablee verso terzi.
• Tenere lontano i bambini alla betoniera.
• Ragazzi al di tutto dei 16 anni non possono usare la betoniera.
• Impiegare la betoniera solo per i lavori elencati " nel capitolo "impiego conforme alla destinazione d'uso".
  Non modificare la macchina o componenti diessa.
• Sostituire immediatamente componenti difettosi o rovinati della macchina.
• Effettuare la messa in esercizio della betoniera solo con tutti i dispositivi di protezione ed in stato perfetto.
  Non introdurre la mano nel tamburo (!) utensile di miscelazione rotante).
• Riempire e svuotare il tamburo solo con il motore inserto.
• Osservare il senso di rotazione del tamburo.

• Le betoniere che non sono previste dal fabbricante per il funzionamento a rimorchio possono essere movimentate solo a mano

• Estrarre assolutamente la spina prima di:

• spostare o trasportare la betoniera;
• eseguire dei lavori di pulizia, manutenzione e riparazione;
• Quando si abbandona l'apparecchio (anche per le brevi interruzioni)

Betoniere con isolamento di protezione di isolamento II)

• Grazie al suo isolamento di protezione la betoniera cui ènessere collegata perché provvedi-menti di protezione ulteriori (p. es. distributore di corrente elettrica per uso di cantiere) direttamente alla presa di corrente domestica (230 V o 400 V protezione di 10 A), sempre se viene impiegato come singolo apparecchio. Se"Ince vengono impiegati diversi apparecchi allo stesso tempo è necessario usare un punto di alimentazione adatto.
  Quanto detto non è applicabile in Svizzera. In Svizzera seguire le seguenti avvertenze: appearecchi mobili, impiegati all'aria aperta vanno collegati sempre ad un interrottore differenziale.
• Mettere in servizio l'apparecchio solo con tutte le copertura perfettamente chiuse.
• La classe di isolamento Il è garantita solo se durante le riparazioni vengono impiegati i materiali di isolamento originali e se le distance di isolamento non vengono modificate.

Sicurezza elettrica

In caso di non osservanza: pericolo di morte!

• Esecuzione dei cavi di collegamento secondo IEC 60245-4: 1980 (DIN 57 282) con la marcatura H 07 RN-F o costruzioni equivalenti. Sezione dei conduttori minimo 3 × 1,5 ~mm^2 fino a max. 25 ~m di lunghezza. Oltre ai 25 ~m di lunghezza, la sezione dei conduttori dovrà essere minimo 2,5 ~mm^2 .
• Impiegare cavi di collegamento solo in combinazione con un dispositivo ad innesto di gomma protetto contro gli spruzzi d'acqua per condizioni difficili.
• Prima dell'uso controllare che i cavi di collegamento non presentino punti difettosi o punti di usura.
  Non usare mai cavi di collegamento difettosi.
• Durante la posa dei cavi di collegamento accertarsi che questi non vengano schiacciati, o piegati e che il collegamento ad innesto non venga bagnato.
  Non realizzare collegamenti elettrici provvisori.
  Non escludere o disattivare mai i dispositivi di protezione.
• In Svizzera osservare le seguenti avventenze: appearecchi mobili, impiegati all'aria aperta vanno collegati sempre ad un interrottore differenziale.

Il collegamento elettrico o le riparazioni su diesso vanno effettuate escludamente da un elettricista autorizzato, nel rispetto delle disposizione locali in particolare quella riguardanti i provvedimenti protezione.

Le riparazioni di componenti elettrici della macchina dovranno essere eseguite esclusivamente dal fabbricante o dalle ditte autorizzate da quest'ultimo.

Messa in servizio

Osservare tutte le avventenze di sicurezza.

Installazione della macchina:

• Posare la macchina su fondo solido e orizzon-tale.
• Assicurarsi che la macchina non sprofondi nel terreno.
  Osservare le normative antinfortunistiche (pericolodi ribaltamento).
• Durante la posa della macchina accertarsi che venga assicurato lo svuotamento non ostaco-lato del tamburo.

Inserire e disinserire la macchina

Assicurarsi che:

• tutti i dispositivi di protezione della betoniera siano presenti e correttamente montati;
  siano state rispettotate tutte le avventenze di sicurezza.
• L'interruttore ON /OFF si trova sotto la carcassa del motore. Inserire e disinserire il motore solo con l'interruttore.
• In caso di caduta di corrente la macchina si disinserisce automaticamente. Per reinsere di nuovo la macchina azionare l'interruttore.

Salvamotore

Il motore è dotato di un termostato. In caso di sovraccarico (sovratemperatura) il termostato disinserisce automaticamente il motore. La macchina potra essere reinserita dopo una pausa di raffreddamento.

Betoniere con motore a corrente trifase

Dopo aver inserto la macchina controllare il senso di rotazione del tamburo. Guardando l'apertura del tamburo,esso deve girarsi verso sinistra (in senso antiorario). (Controllare la

freccia del senso di rotazione sul tamburo). Se il tamburo gira alla parte contraria, è possible invertire il senso di rota-zione. A questo scopo indere un cacciavite nell apposita

fessura sul collare della presa e con una leggera pressio-ne, girando verso sinistra o verso destra, regolare il senso di rotazione corretto.

L'impasto

La posizione della betoniera:

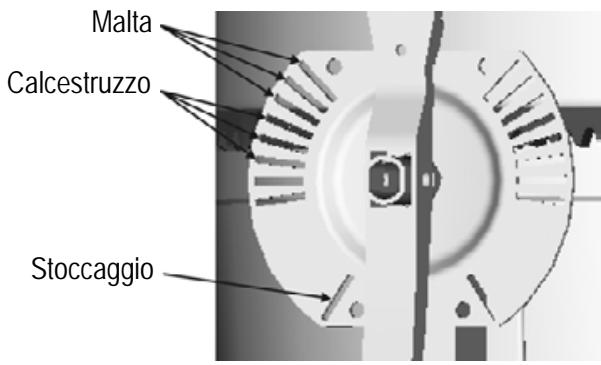

Per impastare calcestruzzo e malta il tamburo del-la betoniera deve essere bloccato in una determinata posizione. Solo la posizione corretta assicura il migliorere risultato di impasto e garantisce il ciclo di lavorazione alla problema.

Betoniera con disco di regolazione

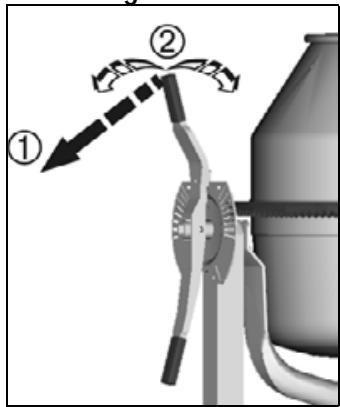

Leva di regolazione

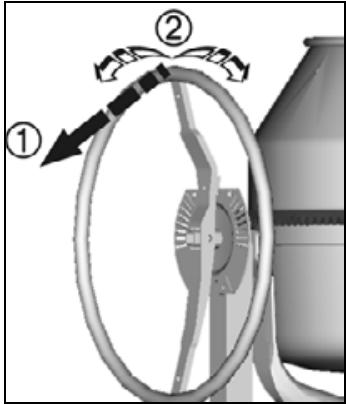

Volantino

Durante il movimento di orientamento tenere ben a leva di regolazione o il volantino.

① Allentare il disposativo di orientamento
② Orientare il tamburo della betoniera finché viene raggiunta l'apertura corrispondente all'imposto desiderato.

Far agganciare il disposittivo di orientamento

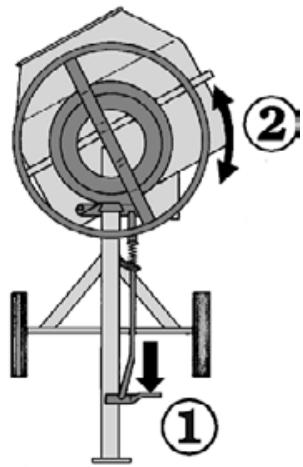

Betoniera con freno

! Tenere ben saldo il volantino durante il movimento di posizionamento.

(1) Premere il pedale del freno
② Posizione are il tamburo fino al contrassegno corrispondente all'impasto desiderato; Rilasciare il pedale del freno.

Avvertenze di sicurezza supplementari

• Le operazioni di riempimento e di svuotamento del tamburo vanno effettuate solo con il motore in funzione.
• Assicurarsi che la betoniera sia stabile

Produzione dell'impasto

1. Caricare acqua e quale badile di inerti (sabbia, ghiaia, ...)
2. Aggiungere quale badile di legate (cimento, calce, ...)
3. Ripetere i punti 1 e 2 sono a raggiungere il rapporto di mescola necessario
4. Far impastare bene.

Per la composizione e la qualità dell'impasto rivolgersi ad un esperto.

Svuotare il tamburo

Efferrare saldamente il volantino o la leva di sperimento

1. Sbloccare il dispositorio di orientamento o premere il pedale del freno.
2. Inclinare lentamente il tamburo

Trasporto

Prima di effettuare il trasporto estrarre la spina

• Durante il trasporto o lo stoccaggio posizionare l'apertura del tamburo verso il basso.

Stoccaggio

• Per allungare la vita di una betoniera e assicu-rarne il perfetto funzionamento, prima di uno stoccaggio prolongato si dovrebbero trattare il dispositorio di orientamento con olio a spruzzo a basso impatto ambientale

Pulizia

Avvertenze di sicurezza supplementari

Prima di procedere alle operazioni di pulizia estrarre la spina

• Disinserire la macchina ed estrarre la spina di alimentazione, se i lavori di pulizia comprendono un contatto diretto con la macchina (anche in caso di spazzole, raschietti, stracci, ecc.). Durante questi lavori non mettere in funzione la macchina.
• I dispositivi di protezione rimossi a scopi di pulizia, dovanno essere perfettamente rimontati.
• Non spruzzare con getti d'acqua il motore e l'interruttore, nonché le aperture per l'alimentazione e l'evacuatione dell'aria della carcassa del motore.

Istruzioni per la pulizia:

• Prima di una lunga pausa di lavoro e a lavoro terminato, pulire la betoniera all'esterno e all'interno.
• Non battere sul tamburo della betoniera con oggetti duri (martello, badile, ecc.). Un tamburo ammaccato pregiudica l'operazione di impasto e risultata più difficile da pulire.
• Per pulire l'interno del tamburo, far girare alcuni badili di ghiaia con acqua.
• Rimuovere immediatamente resti di calcestruzzo o malta sui denti della ruota conica motrice e sui segmenti della corona dentata

Manutenzione

La betoniera è per lo più esente da manutenzione.

Non lubricicare mai la corona dentata!

Tamburo e albero conduttore sono dotati di cuscinetti a sfere con lubrificazione permanente. Per mantenere il valore e allungare la durata della vita della betoniera, seguire le istruzioni per "trasporto e stoccaggio". Inoltre si dovrá controllare regolaremente il funzionamento perfetto e l'assenza di difetti. Cio vale soprattutto per le parti mobili, collegamenti a vite, dispositivo di protezione e componenti elettrici.

Riparazione

Prima di procedere alle operazioni di riparazione estrarre la spina.

• Quando risultano necessari lavori di riparazione, disinserire prima la macchina ed estrarre la spina di alimentazione. Durante i lavori di riparazione non mettere in funzione la macchina.

• I dispositivi di protezione rimossi a scopi di riparazione, dovanno essere perfettamente rimontati.

• Lavori di riparazioni di componenti elettrici della macchina o di parti che interessano la zona elettrica, dovranno essere eseguiti dal fabbricante o dalle ditte autorizzate da quest'ultimo.
• Impiegare esclusivamente ricambi originali che non dovranno essere mai modificati, in caso contrario non assumiamo alcuna responsabilità.

Garanzia

• L'apparecchio è garantito per 2 anni a partire alla consegna, dal magazzino del commerciante. Le prestazioni di garanzia sono valide per i difetti dovuti al materiale oppure ad errori di fabbricazione.
• Per danni causati da un trattamento non appropriato o da un imballaggio insufficiente in caso di resa degli appearecchi oppure dall'inosservanza delle istruzioni per l'uso, i diritti di garanzia vengono meno although the periodo di garanzia.
• I lavori necessari che ricadono entro il periodo di garanzia vanno effettuali da moi. Per far eliminare il difetto da un'altra ditta è necessario il nostro permesso esplcitio.
• Le prestazioni di garanzia non si estendono alla normale usura dei seguenti componenti: Ingranaggio conico, segmenti della corona dentata, cinghia di trasmissione, cuscinetto a sfere, tamburo di mescolazione, ruote portanti,osi come i rispetti componenti di fissaggio.
• Le parti difettose andranno spedite per portofranco alla nostra ditta. La decisione sulla fornitura di ricambi gratuite spetta a moi.
• Prestiamo garanzia solo per ricambi originali.
• Con riserva di modifiche in nome del progresso technique.

Malfunzionamenti

Anomalia	Causa possibile	Eliminazione
Motore non si mette in moto	→ manca la tensione elettrica → cavo di collegamento difettoso → il termostato è intervenuto →cause dell'intervento: - motore sovraccaricato - motore non riceve abbastanza aria perché le aperture di alimentazione e di evacua-zione dell'aria sono sporche	→ controllare la protezione → far controllare ed in caso sostituire (elettricista) → lasciar raffreddare il motore trovare la causa che ha fatto intervenire il termostato ed eliminaria
Il motore romba ma non si mette in moto	→ corona dentata bloccata → condensatore difettoso	→ disinserire la macchina, estrarre la spina, pulire i segmenti della corona dentata o sostituire → far riparare la macchina dal fabbricante o dalle ditte da lui autorizzate
Apparecchio si mette in moto, si blocca perché è a sollecitazione ridotta e si spegne, eventual-mente automaticamente.	→ cavo di prolunga troppo lungo o sezione troppo piccola. → presa troppo lontana dal collegamento generale o sezione del cavo troppo piccola.	Sezione del cavo di prolunga minimo 1,5 mm2fino a max. 25 m di lunghezza. Oltre ai 25 m di lunghezza, la sezione minima è di 2,5 mm2.
