MODE D'EMPLOI 2000 VERSATIP DREMEL

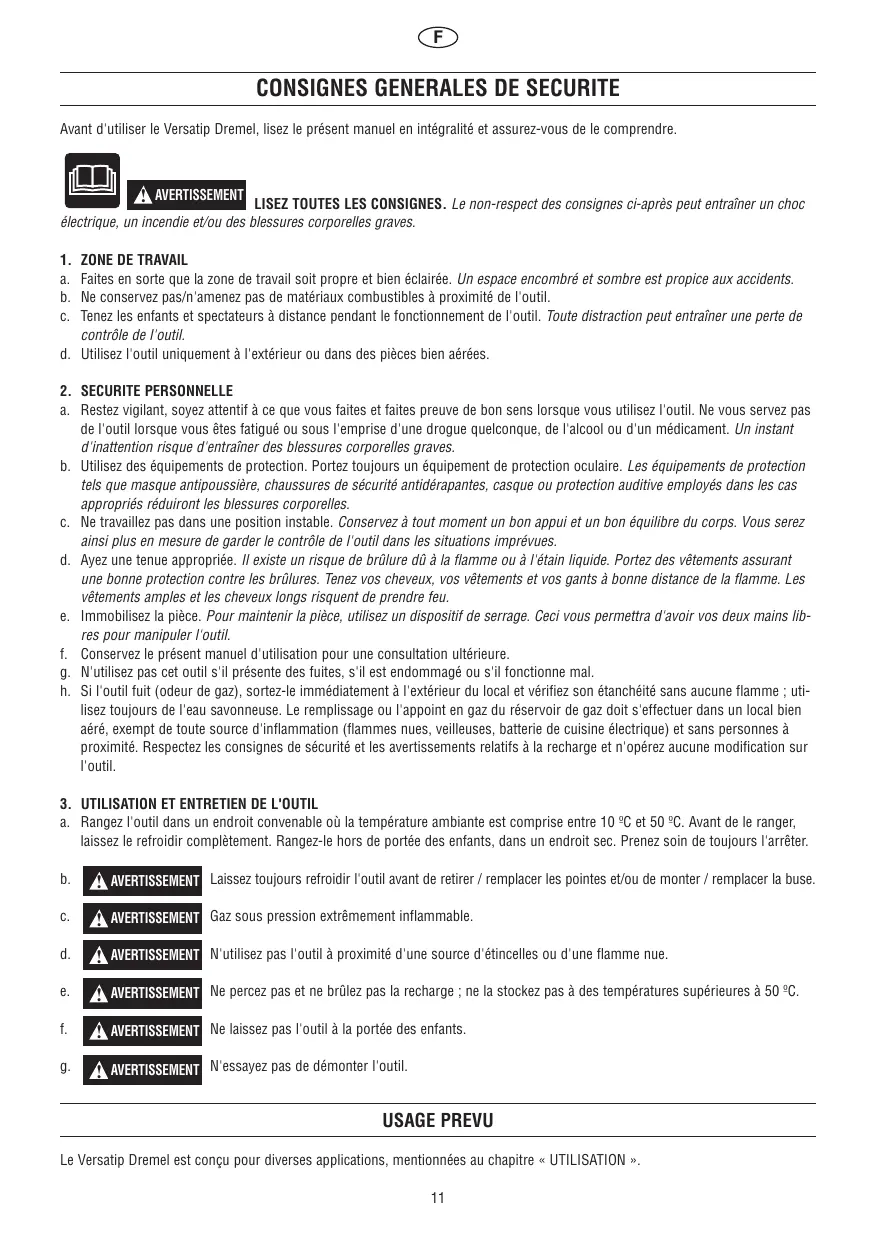

Avant d'utiliser le Versatip Dremel, lisez le présent manuel en intégralité et assurez-vous de le comprendre.

A AVENTISSEMENT

LISEZ TOUTES LES CONSIGNES. Le non-respect des consignes ci-après peut entraîner un choc

électrique, un incendie et/ou des blessures corporelles graves.

1. ZONE de travail

a. Faites en sorte que la zone de travail soit propre et bien éclairée. Un espace encombré et nombre est propice aux accidents. b. Ne conservez pas/napportez pas de matériaux combustibles à proximité de l'outil. c. Tenez les enfants et spectateurs à distance pendant le fonctionnement de l'outil. Toute distraction peut entraîner une perte de contrôle de l'outil. d. Utilisez l'outil uniquement à l'extérieur ou dans des pièces bien aérées.

2. Sécurité personnelle

a. Restez vigilant, soyez attentif à ce que vous faites et faites preuve de bon sens lorsque vous utilisez l'outil. Ne vous servez pas de l'outil lorsque vous êtes fatigué ou sous l'emprise d'une drogue quelconque, de l'alcool ou d'un médicament. Un instant d'inattention risque d'entraîner des blessures corporelles graves. b. Utilisez des équipements de protection. Portez toujours un équipement de protection oculaire. Les équipements de protection tels que masque antipoussière, chaussures de sécurité antidérapantes, casque ou protection auditive employés dans les cas appropriés réduiront les blessures corporelles. c. Ne travaillez pas dans une position instable. Conservez à tout moment un bon appui et un bon équilibre du corps. Vous serez ainsi plus en mesure de garder le contrôle de l'outil dans les situations imprévues. d. Ayez une tenue appropriée. Il existe un risque de brûlure à la flamme ou à l'étincelle liquide. Portez des vêtements assurant une bonne protection contre les brûlures. Tenez vos cheveux, vos vêtements et vos gants à une distance de la flamme. Les vêtements amples et les cheveux longs risquent de prendre feu. e. Immobilisez la pièce. Pour maintenir la pièce, utilisez un dispositif de serrage. Ceci vous permettra d'avoir vos deux mains libres pour manipuler l'outil. f. Conservez le présent manuel d'utilisation pour une consultation ultérieure. g. N'utilisez pas cet outil s'il présente des fuites, s'il est endommagé ou s'il fonctionne mal. h. Si l'outil fuit (odeur de gaz), sortez-le immédiatement à l'extérieur du local et vérifiez son étanchéité sans aucune flamme ; utilisez toujours de l'eau savonneuse. Le remplissage ou l'appoint en gaz du réservoir de gaz doit s'effectuer dans un local bien aéré, exempt de toute source d'inflammation (flames nues, veilleuses, batterie de cuisine électrique) et sans personnes à proximité. Respectez les consignes de sécurité et les avertissements relatifs à la recharge et n'opérez aucune modification sur l'outil.

3. Utilisation et entretien de l'outil

a. Rangez l'outil dans un endroit convenable où la température ambiante est comprise entre 10°C et 50°C. Avant de le ranger, laissez-le refroidir complètement. Rangez-le hors de portée des enfants, dans un endroit sec. Prenez soin de toujours l'arrêter.

Laissez toujours refroidir l'outil avant de retirer / remplacer les pointes et/ou de monter / remplacer la buse.

Gaz sous pression extrêmement inflammable.

N'utilise pas l'outil à proximité d'une source d'étincelles ou d'une flamme nue.

Ne percez pas et ne brûlez pas la recharge ; ne la stockez pas à des températures supérieures à 50°C.

Ne laissez pas l'outil à la portée des enfants.

N'essayez pas de démonter l'outil.

Le Versatip Dremel est conçu pour diverses applications, mentionnées au chapitre « UTILISATION »

Mise au rebut

L'appareil, les accessoires et l'emballage doivent faire l'objet d'un tri sélectif aux fins de recyclage.

CHARACTERISTIQUES TECHNIQUES

Description	Versatip Dremel	Débit calorifique nominal (consommation)	12 g/h
Numéro du modele	2000
Source d'énergie	Gaz butane raffiné	Temps de refroidissement	Pare-flamme : 15 min (< 25 °C)
Capacité du réservoir	± 17 ml. / ± 9 g		Embouts : 17 min (< 25 °C)
Autonomie	± 45 min (réglage fort)	Température	1200 °C (flamme nue)
	± 90 min (réglage faible)		680 °C (air chaud)
Temps de chauffe	Aucun (flamme nue)		550 °C (embouts)
	± 25 s (embouts)	Poids	135 g (outil vide)

Utilisation

Veuillez vous familiariser avec les composants du Versatip Dremel (figure 1), avec les différents embouts (figure 6) et avec le contenu du kit (figure 7) avant d'utiliser l'outil.

DREMEL versatip

1. Catalyseur
2. Pare-flamme
3. Ecrou du pare-flamme
4. Isolant céramique
5. Sécurité infant (neutralisante)
6. Gachette
7. Bouton de blocage (pour marche continue)
8. Bouton de réglage de flamme
9. Réservoir
10. Valve de remplissage

Contenu du KIT

1. Outil avec capuchon
2. Pochette de rangement du capuchon
3. Couteau de façonnage
4. Embout flamme large
5. Deflecteur
6. Pochette pour embout de soudage
7. Pochette supplémentaire vide
8. Couteau de coupe
9. Embout à air chaud
10. Boîte avec éponge de soudage 11. Boîte pour embouts chauds
11. Etain
12. Pochette pour 2 clés

Avant d'utiliser le Versatip Dremel, enlevez la protection en carton de la commande d'allumage.

Remplissage du reservoir

Le Versatip Dremel fonctionne avec du gaz butane liquide. Assurez-vous d'utiliser du gaz butane raffiné (gaz de briquet). Maintenez l'outil et la recharge comme indiqué sur l'illustration 8. Ensuite, remplissez le réservoir de gaz butane liquide dans le respect des instructions portées sur la recharge de gaz butane. Le réservoir est plein lorsque du gaz butane liquide s'échappe par la valve de remplissage.

Avertissement

Ne remplissez pas le réservoir à l'excès!

Comment demarrer

Le Versatip Dremel est équipé d'une sécurité infant. Ce mécanisme rend obligatoire d'utiliser ses deux mains pour manipuler l'outil, ce qui évite tout allumage accidentel par un infant.

1. Voir les figures 2 et 3 pour l'allumage du Versatip Dremel.
2. Peu après l'allumage, l'isolant céramique doit devenir incandescent. Si ce n'est pas la cas, répétez les étapes 1 et 2. Lorsque le Versatip Dremel est froid, l'allumage peut provoquer un bref sifflement. Ceci est normal. Ne s'agit pas d'un dysfonctionnement de l'outil.
3. Remarque : le pare-flamme doit être installé correctement pour que l'outil puisse s'allumer.

Au relâchement de la commande d'allumage, l'arrêté de gaz est automatiquement coupée. Le Versatip Dremel s'arrête et commence à refroidir. Pour faire fonctionner le Versatip Dremel en continu, suivez les étapes des figures 2, 3 et 4. Pour arrêter le Versatip Dremel, relâchez la commande d'allumage et déplacez le bouton de blocage vers la droite (figure 5). Ceci coupe immédiatement l'arrêté de gaz butane.

Utilisation avec une FLAMME NUE

Pour utiliser le Versatip Dremel avec une flamme nue, dévissez le pare-flamme, enlevez le catalyseur (et l'embout le cas échéant), revissez le pare-flamme sur l'outil et serrez fermement l'écrou du pare-flamme.

Longueur de FLAMME et reglage de temperature

Après allumage, assurez-vous que l'outil est bien en marche en contrôlant l'état du catalyseur. Ce dernier doit revenir incandescent. Ensuite, déplacez le levier de réglage de flamme vers la droite pour augmenter la longueur de flamme et la température ou vers la gauche pour diminuer la longueur de flamme et la température. Avec flamme neuve ou air chaud, le Versatip Dremel est à la température correcte immédiatement après allumage. Les embouts, quant à eux, demandent un temps de chauffe de 25 secondes.

Averagement

LAISSEZ TOUJOURS L'OUTIL REFROIDIR COMPLETEMENT AVANT D'ENLEVER OU DE REMPLACER L'EMBOUT.

Assurez-vous d'utiliser un embout adapté au travail à effectuer. Utilisez uniquement des embouts qui s'adaptent parfaitement à l'outil. Des embouts mal fixés risquent de rendre la flamme inconnable et donc de nuir à la sécurité.

Pour utiliser les embouts, il faut que le catalyseur soit installé. Pour installer le catalyseur, dévissez l'écrou du pare-flamme et enlevez le pare-flamme. Insérez le catalyseur dans le pare-flamme, partie étroite vers l'extérieur. Replacez le pare-flamme et le catalyseur sur l'outil et serrez fermement l'écrou du pare-flamme. L'embout de soudage, le couteau de coupe, le couteau de façonne et l'embout à air chaud se vissant sur le catalyseur. Serrez l'embout fermement avec une clé de 7 mm. Pour enlever l'embout, il suffit de réutiliser cette clé de 7 mm et de le dévisser. Utilisez une clé de 8 mm pour maintenir le catalyseur en place si nécessaire.

L'embout flamme large et le déflecteur s'enfilent sur l'extrémité du catalyseur. Pour les enlever, tirez-les du catalyseur.

Montage / remplacement d'une BUSE

LAISSEZ TOUJOURS L'OUTIL REFROIDIR COMPLETEMENT AVANT DE MONTER OU DE REMPLACER LA BUSE.

La buse peut être obstruée par les impuretés contenues dans le gaz butane. Pour prolonger la durée de vie de l'outil, il est possible de la remplacer. Si la buse est obstruée, suivez la procédure suivante :

1. Dévissez l'écrou du pare-flamme.
2. Retirez le pare-flamme (ainsi que le catalyseur et la pointe le cas échéant).
3. Dévissez l'isolant céramique.
4. Retirez la buse manuellement (petite pièce en cuivre) en la faisant tourner doucement tout en la retirant.
5. Installez la nouvelle buse, le petit orifice vers l'extérieur.
6. Remettez en place l'isolant céramique et serrez-le à fond.
7. Remettez en place le pare-flamme (ainsi que le catalyseur et la pointe, le cas échéant).
8. Resserrez à fond l'écrou du pare-flamme.

Le Dremel Versatip est prêt à l'emploi.

REMARQUE: il est possible de commander une buse de rechange auprès de votre revendeur.

Utilisations les plus courantes

Embout de soudage: activités de soudage à l'étain classiques. Couteau de coupe: coupe de cordages nylon sans effilochage. Couteau de façonnage: coupe aux bonnes dimensions de feuilles de plastique et d'autres matériaux thermo-usinables. Embout flamme large: préparation au décapage plus soigné. Embout à air chaud: fusion de plastiques et d'autres matériaux thermo-usinables.

Déflecteur: rétrécissement de gaines isolantes sur fils électriques

Nettoyage

Avant tout nettoyage, arrêtez l'outil et laissez-le refroidir complètement. L'extérieur de l'outil peut être nettoyé avec un chiffon propre. Si nécessaire, utilisez un chiffon humide avec une petite quantité de détergent neutre. Pour nettoyer l'embout de soudage, plongez l'éponge de soudage dans de l'eau. Après le soudage ou en cas d'excess de soudure, essuyez avec l'éponge lorsque l'embout est encore chaud.

SAV et garantie

Ce produit DREMEL est couvert par une garantie conforme aux réglementations légales en vigueur dans votre pays; les

dommages résultant de l'usage normal, d'une surcharge ou d'une utilisation inappropriée sont exclus de la garantie. En cas de dysfonctionnement de l'appareil, malgré le soin apporté à sa fabrication et les tests effectués, renvoyez-le à votre distributeur, accompagné du justificatif d'achat, sans avoir démonté l'appareil.

Contacter DREMEL

Pour plus d'informations sur la gamme de produits, le support technique et l'assistance téléphonique de la société Dremel, visitez le site www.dremel.com

Dremel Europe, P. O. Box 3267, 4800 DG Breda
