2000 VERSATIP - Heimwerkerwerkzeuge DREMEL - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG 2000 VERSATIP DREMEL

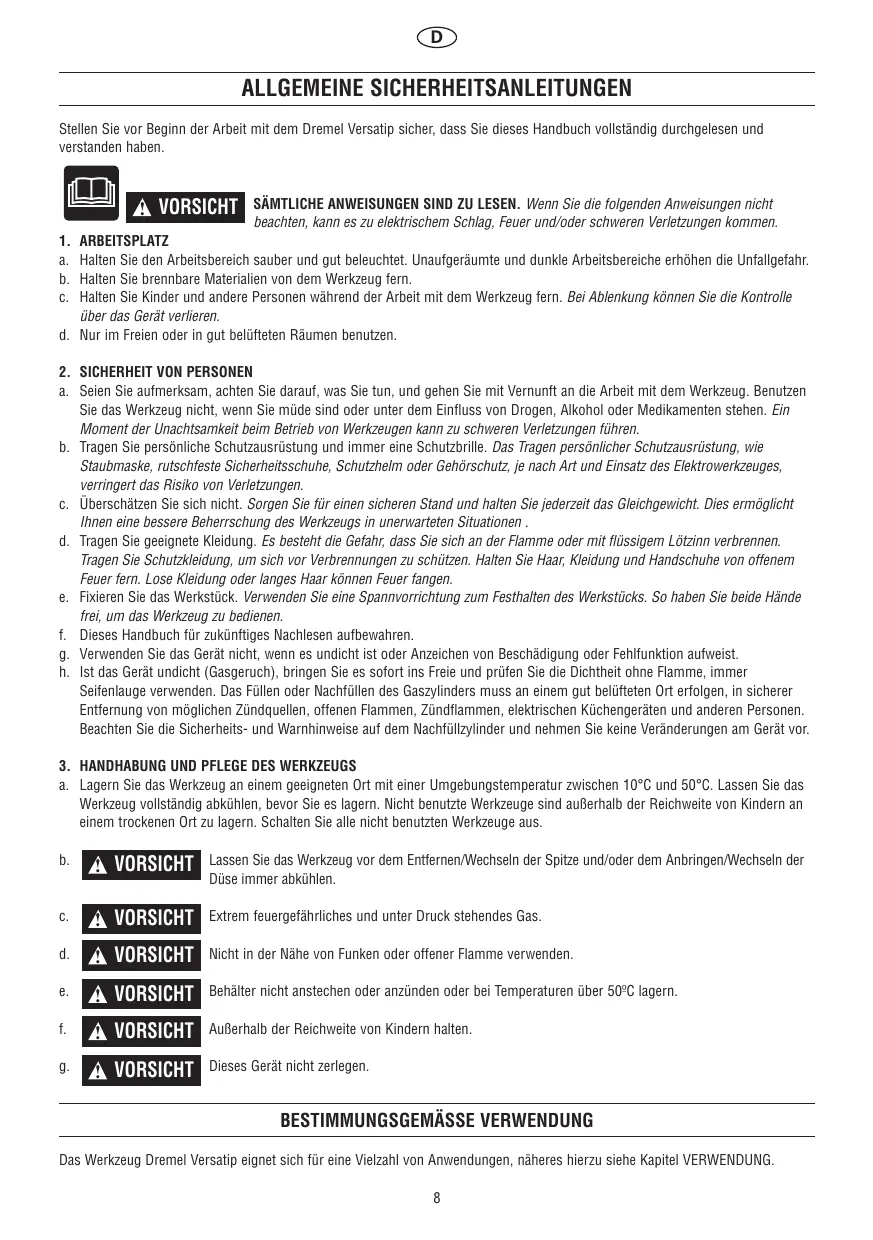

ALLGEMEINE SICHERHEITSANLEITUNGEN

Stellen Sie vor Beginn der Arbeit mit dem Dremel Versatip sicher, dass Sie theses Handbuch vollständig durchgeleen und verstehen haben.

VORSICH

SÄMTLICHE ANWEISUNGEN SIND ZU LESEN. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.

1. ARBEITSPLATZ

a. Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unaufgeräumte und dunkle Arbeitsbereiche erhöhen die Unfallgefahr.
b. Halten Sie brennbare Materialien von dem Werkzeug fern.
c. Halten Sie Kinder und andere Personen während der Arbeit mit dem Werkzeug fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.
d. Nur im Freien oder in gut belufteten Räumen benutzen.

2. SICHERHEIT VON PERSONEN

a. Seien Sie aufmerksam, achen Sie darauf, was Sie tun, und给他们 Sie mit Vernunft an die Arbeit mit dem Werkzeug. Benutzen Sie das Werkzeug nicht, wenn Sie mäude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb von Werkzeugen kann zu schweren Verletzungen führen.
b. Tragen Sie persönliche Schutzaurüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaurüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c. Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dies ermöglich Ihnen eine bessere Beherrschung des Werkzeugs in unerwarteten Situationen.
d. Tragen Sie geeignete Kleidung. Es besteht die Gefahr, dass Sie sich an der Flamme oder mit flüssigem Lützinn verbrennen. Tragen Sie Schutzkleidung, um sich vor Verbrennungen zu schätzen. Halten Sie Haar, Kleidung und Handschuhe von offenem Feuer fern. Lose Kleidung oder langes Haar konnen Feuer fangen.
e. Fixieren Sie das Werkstück. Verwenden Sie eine Spannvorrichtung zum Festhalten des Werkstücks. So haben Sie beide Hände frei, um das Werkzeug zu bedieten.
f. Dieses Handbuch für zukünftiges Nachlesen aufbewahren.
g. Verwenden Sie das Gerät nicht, wenn es undlicht ist oder Anzeichen von Beschädigung oder Fehlfunktion aufweist.
h. Ist das Gerät undicht (Gasperuch), bringen Sie es sofort ins Freie und prufen Sie die Dichtheit ohne Flamme, immer Seifenlauge verwenden. Das Füllen oder Nachfällen des Gaszylinders muss an einem gut belüfteten Ort erfolgen, in Sicherer Entfernung von möglichen Zündquellen, offen Flammen, Zündflammen, elektrischen Kühengeräten und anderen Personen. Beachten Sie die Sicherheits- und Warnhinweise auf dem Nachfüllzylinder und nehmen Sie keine Veränderungen am Gerät vor.

3. HANDHABUNG UND PFLEGGE DES WERKZEUGS

a. Lagern Sie das Werkzeug an einem geeigneten Ort mit einer Umgebungstemperatur zwischen 10^ und 50^ . Lassen Sie das Werkzeug vollständig abkühlen, bevor Sie es lagern. Nicht benutzte Werkzeuge sind außerhalb der Reichweite von Kindern an einem trockenen Ort zu lagern. Schalten Sie alle nicht benutzten Werkzeuge aus.

b. A VORSICHT

Lassen Sie das Werkzeug vor dem Entfernen/Wechseln der Spitze und/oder dem Anbringen/Wechseln der Düse immer abkühlen.

C. A VORSICHT

Extrem feuergefährliches und unter Druck stehendes Gas.

d. A VORSICHT

Nicht in der Höhe von Funken oder offener Flamme verwenden.

e. A VORSICHT

Behalter nicht anstechen oder anzünden oder bei Temperatoren über 50^ lagern.

f. A VORSICHT

Außerhalb der Reichweite von Kindern halten.

1. A VORSICHT

Dieses Gerat nicht zerlegen.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Werkzeug Dremel Versatip eignet sich für eine Vielzahl von Anwendungen, bisher es hierzu siehe Kapitel VERWENDUNG.

UMGEBUNG

ENTSORGUNG

Bitte trennen Sie Gerat, Zubehor und Verpackung für ein umweltfreundliches Recycling.

TECHNISCHE DATEN

Beschreibung	Dremel Versatip	Nennwärmeleistung (Verbrauch)	12 g/h
Modellnummer	2000
Energiequelle	Butan-Raffinieriegas	Abkühzeit	Flammenschutz: 15 Minuten (< 25°C)
Füllmenge Gasbehälter	± 17 ml / ± 9 Gramm		Spitzen: 17 Minuten (< 25°C)
Betriebszeit	± 45 Minuten (größte Estellung)		1200°C (offene Flamine)
	± 90 Minuten (kleinste Estellung)	Temperatur	680°C (Heißen)
Aufheizzeit	Sofort (offene Flamine)		550°C (Spitzen)
	± 25 Sekunden (Spitzen)
		Gewicht	135 Gramm (leeres Werkzeug)

VERWENDUNG

Bitten machen Sie sich vor Gebrauch mit den Komponenten des Dremel Versatip (Bild 1), den verschiedene Spitzen (Bild 6) und dem Packungsinhalt (Bild 7) vertraut.

DREMEL VERSATIP

1. Katalysator
2. Flammenschutz
3. Mutter für Flammenschutz
4. Keramikisolator
5. Kindersicherung (Sperre)
6. Zünder
7. Arretierung (für Dauerbetrieb)
8. Flammenregler
9. Gasbehalter
10. Füllventil

PACKUNGSHNHALT

1. Werkzeug mit Kappe
2. Fach zum Aufbewahren der Kappe
3. Zuschneidemesser
4. Flammdüse
5. Reflektorblech
6. Fach für Lötspitze
7. Zusätzliches leeres Fach
8. Schneideklinge
9. HeiBluftspitze
10. Blechbehalter mit Lotschwamm
11. Blechbehälter für heiße Spitzen
12. Lötzinn
13. Tasche für zwei Schlüssel

Vor Gebrauch des Dremel Versatip die Kartonabdeckung vom Zündschalter entfern.

(NACH)FULEN DES GASBEHÄLTERS

Zum Betrieb des Dremel Versatip dient flüssiges Butangas. Betreiben Sie das Gerät ausschließlich mit hochreinem Butangas, wie es auch für Feuerzeuge verwendet wird. Halten Sie Werkzeug und Gasbehalter wie in Bild 8 gezeigt. Füllen Sie anschließend den Gasbehalter mit flüssigem Butangas und beachten Sie bereits die Anweisungen auf der Butangasflasche. Der Gasbehalter ist voll, wenn flüssiges Butangas aus dem Fülventil austritt.

VORSIGHT

Den Gasbehalter nicht überfüllen!

ERSTE SCHRITTE

Ihr Dremel Versatip ist mit einer Kindersicherung ausgestellt.
These Sicherung erfordert zweihändige Bedienung zum Schutz gegen (unbeabsichtigte) Zündung durch Kinder.

1. Zum Zündes des Dremel Versatip siehe Bilder 2 und 3.

2. Kurz nach der Zündung beginnt der Keramikisolator zu glühen. Ist dies nicht der Fall, die Schritte 1 und 2 wiederholen. Wenn das Dremel Versatip kalt ist, kann die Zündung ein kurzes Pfeifgeräusch verursachen. Dies ist normal und stellt keinen Defekt am Werkzeug dar.

3. Anmerkung: Der Flammenschutz muss richtig angebracht sein, um das Werkzeug zünden zu konnen.

Loslassen des Zündschalters unterbricht automatisch die Gaszufuhr, wodurch das Dremel Versatip außer Betrieb gesetzt wird und langsam abkühlt. Zum Dauerbetrieb des Dremel Versatip folgen Sie den Schritten in Bild 2, 3 und 4. Zum Ausschalten des Dremel Versatip den Zündschalter loslassen

und die Sperrtaste nach rechts schieren (Bild 5). Dies unterbricht sofort die Butangaszufuhr.

ARBEITEN MIT OFFENER FLAMME

Zum Betrieb des Dremel Versatip mit offener Flamme den Flammenschutz abschrauben und den Katalysator entfernen (und ggf. die Spitze). Dann den Flammenschutz wieder auf das Werkzeug schrauben und die Mutter des Flammenschutzes fest anziehen.

EINSTELLEN VON FLAMMENLÄNGE UND TEMPERATUR

Stellen Sie nach dem Zünden sicher, dass das Werkzeug eingeschaltet ist. Prüfen Sie hierzu, ob der Katalysator zu gluben beginnnt. Bewegen Sie dann den Flammenregler nach rechts (Flamme verlangern und Temperatur erhöhen) oder nach links (Flamme verkurzen und Temperatur verringn). Beim Arbeitsen mit offender Flamme oder HeiBluft erreicht das Dremel Versatipsofar nach der Zündung die richtige Temperatur. Die Aufheizzeit für Spitzen beträgt 25 Sekunden.

ANBRINGEN ODER WECHSELN VON SPITZEN

VOR DEM ENTFERNEN ODER WECHSELN
VON SPITZEN DAS WERKZEUG IMMER
VOLLSTÄNDIG ABKühLEN LASSEN.

Achten Sie daraufuf, die richtige Spitze fur die jeweilige Arbeit zu verwenden. Verwenden Sie nur Spitzen, die perfekt auf das Werkzeug passen. Lose sitzende Spitzen konnen zu einer unkontrollierten und gefährlichen Flamme führen. Zum Arbeitsen mit Spitzen muss der Katalysator montiert sein. Zum Montieren des Katalysators die Mutter des Flammenschutzes abschrauben und den Flammenschutz entfern. Schiebern Sie den Katalysator mit dem schmalen Teil nach außen in den Flammenschutz. Bringen Sie Flammenschutz und Katalysator wieder am Werkzeug an undziehen sie die Mutter des Flammenschutz fest. Lotspitze, Schneideklinge, Zuschneidemesser und HeiBluftduse konnen auf den Katalysator geschraubt werden. Die Aufsätze mit dem 7-mm-Schlüssel festziehen. Zum Entfernen einer Spitze schrauben Sie diese einfach mit dem 7-mm-Schlüssel ab. Falls erforderlich, den Katalysator mit dem 8-mm-Schlüssel in

Einbauage halten. Flammdüse und Reflektorblech können über das Ende des Katalysators geschoben werden. Zum Entfernen schieren Sie diese Aufsätze vom Katalysator.

ANBRINGEN / WECHSELN DER DUSE

VORSIGHT

VOR DEM ENTFEREN NOER WECHSELN DER DUSE DAS WERKZEUG IMMER VOLLSTANDIG ABKUHLEN LASSEN.

Durch Verunreinigungen im Butangas kann die Duse verstehen. Zum Verlangern der Lebensdauer des Werkzeugs ist die Duse auswechselbar. Solle die Duse verstopt sein, gehen Sie zum Wechseln der Duse wie folgt vor:

1. Mutter des Flammenschutzes abschrauben.
2. Flammenschutz abnehmer (ggf. auch Katalysator und Spitze).
3. Keramikisolator abschrauben.
4. Düse (kleines Kupferteil) von Hand entfern, hierzu vorsichtig drehen und zieren.
5. Neue Duse mit kleiner Öffnung nach außen montieren.
6. Keramikisolator wieder anbringen und festziehen.
7. Flammenschutz wieder anbringen (ggf. auch Katalysator und Spitze).
8. Mutter des Flammenschutzes fest anziehen.

Der Dremel Versatip ist jetzt einsatzbereit.

ANMERKUNG: Eine Ersatzdüse können Sie über ihren Handler bestellen.

HÄufigste VERWENDUNGSZWECKE

Lötzspitze: Allgemeine Lötarbeiten mit Lötzinn.

HeiSchneidmesser: Abschneiden von Kunststoffeil ohne Ausfasern.

Zuschneidemesser: Zuschneiden von Folien aus Kunststoff und anderen wärmeempfindlichen Materialien

Flammduse: Grundliches Entfernen alter Anstriche

HeiBluftspitze: Schmelzen von Kunststoffen und anderen wärmeempfindlichen Materialien

Reflektorblech: Verarbeiten von Schrumpfschlauch als Isolierung für Elektrokabel

PFLEGE

REINIGUNG

Schalten Sie das Werkzeug aus und halten sie es vor dem Reinigen vollständig abkühn. Das Äußere des Werkzeugs kann mit einem sauberen Lappen gereinigt werden. Falls notwendig, Lappen mit etwas neutralem Reinigungsmittel anfeuchten. Zum Reinigen der Lotzspitze den Lotschwamm mit Wasser tranken. Nach dem Loten oder zum Entfernen von überschüssigem Lot die noch heiße Spitze auf dem Schwamm abwischen.

SERVICE UND GEWAHRLEISTUNG

Die Garantie für diese DREMEL Produkt entspricht den landespezifischen Vorschriften. Schäden durch normale

Abnutzung und Verschleib sowie Überlastung oder unsachgemäß Behandlung sind von der Garantie ausgeschlossen. Sollte das Gerät trotz aller Sorgfalt bei der Herstellung und Prüfung einen Mangel aufweisen, senden Sie es zusammen mit dem Kaufnachweis unzerlegt an ihren Handler.

DREMEL KONTAKTINFORMATIONEN

Weitere Informationen über Dremel finden Sie unter www.dremel.com

Dremel Europe, P.O. Box 3267, 4800 DG Breda
