Merkki	DREMEL
Malli	2000 VERSATIP
Kategoria	Kotityökalut
Käyttövoima	Puhdistettu butaanikaasu (täytettävä)
Nimellinen lämpöteho	12 g/h
Säiliön tilavuus	~17 ml / ~9 g nestemäistä butaanikaasua
Käyttöaika	~45 min (korkea teho), ~90 min (matala teho)
Maksimilämpötila (avoliekki)	1200 °C
Lämpötila (kuuma ilma)	680 °C
Lämpötila (kärjet)	550 °C
Lämmitysaika (kärjet)	~25 sekuntia
Jäähtymisaika	Lieskansuoja: 15 min (<25 °C); Kärjet: 17 min (<25 °C)
Paino (tyhjä työkalu)	135 g
Turvallisuus	Lapsiturvallisuus (kaksikätinen sytytys), automaattinen sammutus liipaisimen vapauttamisesta, lukitus jatkuvaa käyttöä varten
Päätoiminnot	Tinajuottaminen, köysien leikkaus, muovien muotoilu, kuuma ilma letkujen kutistukseen, maalinpoisto
Mukana tulevat kärjet	Juotoskärki, leikkuuveitsi, muotoiluveitsi, leveäliekki-kärki, kuumailmakärki, heijastin
Huolto	Puhdista ulkopinnat kostealla liinalla ja miedolla pesuaineella; juotoskärjelle käytä kosteaa sientä
Varaosat saatavilla	Vaihtosuutin, kärjet (myydään erikseen)
Takuu	Noudattaa lakisääteisiä määräyksiä; asiaton käyttö aiheuttamat vahingot eivät kuulu takuun piiriin

Usein kysytyt kysymykset - 2000 VERSATIP DREMEL

Kuinka täyttää Dremel Versatip 2000 -säiliö?

Pidä työkalua ja puhdistettua butaanikaasutäyttöä ohjeiden mukaisesti. Paina täyttöventtiiliä ja odota, että nestemäistä kaasua tulee ulos. Älä täytä liikaa. Käytä vain puhdistettua butaanikaasua (sytytinkaasua).

Kuinka sytyttää Dremel Versatip 2000?

Varmista, että lieskansuoja on asennettu. Pidä työkalua kahdella kädellä: toisella kädellä vedä liipaisinta; toisella käytä sytytyspainiketta (lapsiturvallisuus). Vapauta sytytys muutaman sekunnin kuluttua. Katalysaattorin tulee hehkuva. Jos ei, toista toimenpide.

Mihin Dremel Versatipin lapsiturvallisuus on tarkoitettu?

Lapsiturvallisuus edellyttää molempien käsien käyttöä työkalun sytyttämiseksi, estäen lasten vahingossa tapahtuvan sytytyksen. Se estää liipaisimen tahattoman aktivoinnin yksinään.

Kuinka käyttää työkalua avoliekillä?

Kierrä lieskansuoja irti, poista katalysaattori (ja kärki jos paikallaan), ja kierrä lieskansuoja takaisin. Kiristä mutteri tiukasti. Työkalu tuottaa nyt avoliekin, jonka lämpötila on 1200 °C.

Kuinka säätää liekin pituutta tai lämpötilaa?

Siirrä liekinsäätövipua oikealle pidentääksesi liekkiä ja nostaksesi lämpötilaa, tai vasemmalle vähentääksesi niitä. Avoliekillä tai kuumalla ilmalla lämpötila on oikea heti; kärjet tarvitsevat noin 25 sekunnin lämmityksen.

Kuinka vaihtaa Dremel Versatip 2000 -suutin?

Anna työkalun jäähtyä täysin. Kierrä lieskansuojan mutteri irti, poista lieskansuoja, katalysaattori ja kärki. Kierrä keraaminen eriste irti ja poista kuparinen suutin. Asenna uusi suutin (pieni aukko ulospäin), ja kokoa sitten kaikki takaisin. Kiristä tiukasti.

Mitkä ovat tärkeimmät kärkityypit ja niiden käyttötarkoitukset?

Juotoskärki: tinajuottamiseen. Leikkuuveitsi: köysien leikkaamiseen ilman purkautumista. Muotoiluveitsi: muovilevyjen leikkaamiseen. Leveäliekki-kärki: maalinpoistoon. Kuumailmakärki: letkujen kutistukseen. Heijastin: johtojen eristepäällysteiden kutistukseen.

Kuinka puhdistaa Dremel Versatip?

Sammuta työkalu ja anna sen jäähtyä täysin. Puhdista ulkopinnat puhtaalla liinalla, tarvittaessa kostealla hieman mietoa pesuainetta sisältävällä liinalla. Juotoskärkeä varten kastele sieni veteen ja pyyhi vielä lämmin kärki poistaaksesi ylimääräinen juotos.

Mikä on Dremel Versatip 2000 -käyttöaika?

Käyttöaika vaihtelee asetuksen mukaan: noin 45 minuuttia korkealla teholla ja 90 minuuttia matalalla teholla, täydellä 9 g:n butaanikaasusäiliöllä.

Mistä löydän varaosia, kuten suuttimen tai kärjet?

Varaosat (suutin, kärjet) ovat saatavilla Dremel-jälleenmyyjältä tai virallisilta verkkosivuilta www.dremel.com. Käytä vain mallin 2000 kanssa yhteensopivia lisävarusteita.

KÄYTTÖOHJE 2000 VERSATIP DREMEL

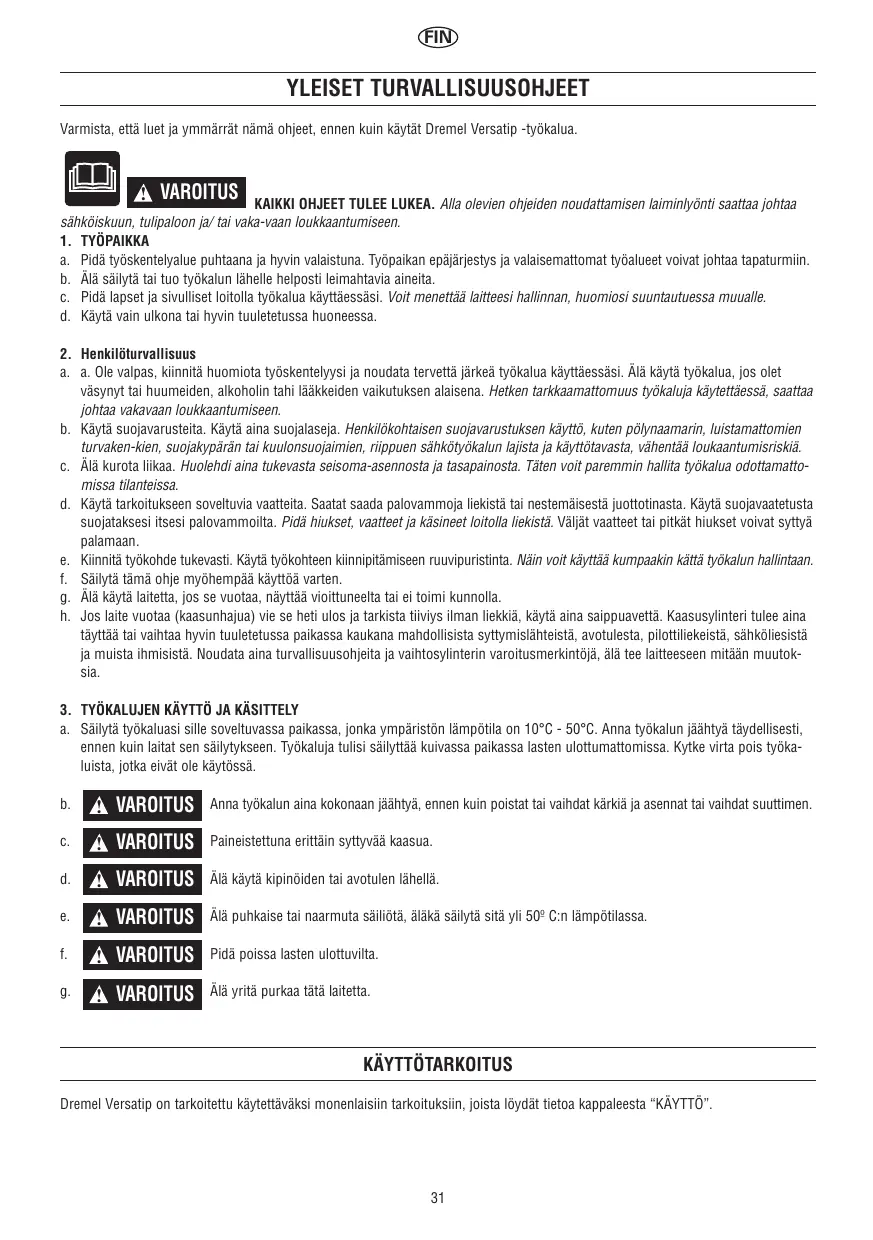

KAIKKI OHJEET TULEE LUKEA. Alla olevien ohjeiden noudattamisen laiminlyonti saattaa johtaa

sahköiskuun, tulipaloon ja/ tai vaka-vaan loukkaantumiseen.

1. TYÖPAIKKA

a. Pida tyoskentelyalue puhtaana ja hyvin valaistuna. Tyopaikan epajarjestys ja valaisemattomat tyaleeet voivat johtaa tapaturmiin.
b. Alä sailyṭa tai tuo tyōkalun lahelle helposti leimhaltavia aineita.
c. Pida lapset ja svulliset loitolla tyokalua kaytaessasi. Voit menettaa laiteesi hallinnan, huomiosi suuntautessa muuale.
d. Käytä vain ulkona tai hyvin tuuletetussa huoneessa.

2. Henkiloturvallisuus

a. a. Ole valpas, kiinnita huomiota tyoskentelyysi ja noudata tervetta järkeä tyokalua käyttaessä. Alä käytä tyokalua, jos olet vasynyt tai huumeiden, alkoholin tahi läkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus tyokaluja käytettaessä, saattaa johtaa vakavaan loukkantumiseen.
b. Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käytö, kuten polynaamarin, luistamattomien turvaken-kien, suojakypärän tai kuulonsuojaimien, riippuen sahkötyokalun lajista ja käytötavasta, vähentä loukaantumisriskä.
c. Alä kurota liikaa. Huolehdi aina tukevasta seioma-asennosta ja tasapainosta. Taten voit paremmin hallita työkalua odottamto-missa tilanteissa.
d. Käytä tarkoitukseen soveltuvia vaatteita. Saatat saada palovammoja liekistä tai nestemäisestä juottotinasta. Käytä sujavaatetusa suojataksesi itsesi palovammoilta. Pida hiukset, vaatteet ja käsineet loitolla liekistä. Valjät vaatteet tai pitkat hiukset voivat syttyä palamaan.
e. Kiinitta tyokohde tukevasti. Käytä tyokohteen kiinnipitämisen ruuvipuristinta. Nain voit käyttaa kumpaakin katttayokalun hallintaan.
f. Säilytä tämä ohje myohempää käytöä varten.
g. Alä käytä laitetta,Jos se vuotaa, nayttä vioittuneelta tai ei toimi kunnolla.
h. Jos laite vuotaa (ka sunhajua) vie se heti ulos je tarkista tiiviys ilman liekkiä, käytä aina saippuavetta. Kausyslinteri tulee aina täyttaa tai vaihtaa hyvin tuuletetussa paikassa kaukana mahdollisista sytymislahteista, avotulesta, pilottliekeistä, sähkoliesista ja muista ihmisista. Noudata aina turvallisuusohjeita ja vaihtosylinerin varoitusmerkintoja, alä tee laitteseen mitään mutokosa.

3. TYÖKALUJEN KAYTTÖ JA KASITTELY

a. Sälytä työkaluasi sille soveltuvassa paikassa, jonka ympäristön lampötila on 10^ - 50^ . Anna työkalun jähty tāydellisesti, ennen kuin laitat sen sälytkyseen. Työkaluja tulisi sälyttä kuvassa paikassa lasten ulottumattomissa. Kytke virta pois työkaluista, jotka eivat ole käytössa.

b. A VAROITUS

Anna tyokalun aina kokonaan jähty, ennen kuin poistat tai vaihdat kärki ja asennat tai vaihdat suuttimen.

c. A VAROITUS

Paineistettuna erittain sytyvaa kaasa.

d. A VAROITUS

Alä kätyä kipinöiden tai avotulen lahellä.

e. A VAROITUS

Alä puhkaise tai naarmuta sāliöṭa, ālakā sāilytā sit yli 50° C:n lampötilassa.

f. A VAROITUS

Pida poissa lasten ulottuvila.

1. A VAROITUS

Dremel Versatip on tarkoitettu käytettaväksi monenlaisin tarkoituksiin, joista lóydät tietao kappaalesta "KÄYTTO".

YMPÄRISTÖ

HAVITYS

Laite, tarvikkeet ja pakkaumsateriaalit tulee lajitella ymparistoystavalliseen kierratykseen.

TEKNISET TIEDOT

-tyōkalun kuvaus

Mallinumero

Voimanlähde

Saliion kapasiteetti

Käytöaika

Dremel Versatip
2000
Puhdistetu butaanikaasu
± 17 ml / ± 9 grammaa
± 45 minuuttia
( Tehokain asetus)
± 90 minuuttia (alhaisin asetus)
± 25 sekuntia (karjet)

Nimellislammonotto

(kulutus)

Liekissuojuksen jahtymisaika: 15 min. (<25^)

Kärjet: 17 min. (< 25^)

Lampötila

1200^ (vain tuli)

680^ (kuuma ilma)

550^ (karjet)

Paino

135 g (vain tyokalu)

KÄYTA

Tutustu Dremel Versatip tyokalun osin (kuva 1), erilaisin kärkin (kuva 6) seksa sarjan sisaltöön (kuva 7) ennen käytöä.

DREMEL VERSATIP

1. Kiihydtin
2. Liekkisuoka
3. Liekkisuojan ruvu
4. Keraaminen eriste
5. Lapsilukko (pysäytin)
6. Liikpasin
7. Lukko (jatkuvaan tyoskentelyyn)
8. Liekin saatonuppi
9. Saillio
10. Täytösuutin

SARJAN SISALTO

1. Tyokalu korkilla
2. Tasku korkin sailytykseen
3. Muotoiluveitsi
4. Levea likekkikarki
5. Ohjain
6. Tasku juottokarjelle
7. Tyhja lisatasku
8. Katkaisuveitsi
9. Kuumailmakarki
10. Tinalaatikko juottotyynlll
11. Tinalaatikko kuumille karjille
12. Luottotinaa
13. Tasku kahdelle puikolle

Poista sytystysktkimen pahvipäälyste, ennen kuin käytät

Dremel Versatip -tyokalua.

SÄLION TÄYTTÖ

Dremel Versatip käytäa nestemäista butaania. Varmista, että käytamasi kaasu on puhidistettua butaania, jota käytetän myos sytyttimissä.

Pitele tyokalua ja kaasun sailiotau kuvan 8 mukaisesti. Täytä sitten sailiö butaanilla. Ota huomioon kaasun sailiö ohjeet.

Säliö on täynna, kun täytöventtiilistä purkautuu

butaanikaasua.

VAROITUS

Alä tayta sailliotla likaa!

KÄYTÖN ALOITTAMINEN

Dremel Versatip -tyokalussa on lapsilukko. Lapsilukon avaamiseksi vaaditaan kumpaakin kattä. Mekanismi estaa lapsia sytyttaämasta tyokalua (vahingossa).

1. Katso kuvosta 2 ja 3, miten Dremel Versatip sytytetaan.

2. Keraaminen eriste alkaa hehkua pian sytytksen jälkeen. Jos se ei ala hehkua, toista vaiheet 1 ja 2. Kun Dremel Versatip on kylma, sytyts voi aiheuttaa lyhyen viheltavan änen. Se on normaalia, eikä tarkoita, etta tyokalussa on vikaa.

3. Huomaa: liekin suojuksen on oltava oikein asennetu, jotta tyokalu voi sytty.

Kun sytytysktykin vapautetaan, kaasun virtaus katkeaa automaattisesti ja Dremel Versatip pysahtyy ja alkaa hitaasti jähtya. Kun haluat käyttaa Dremel Versatip tyokalua jatkuvaan tapaan, seuraa kuvien 2, 3 ja 4 ohjeita. Kun haluat katkaista Dremel Versatip -tyokalusta virran, vapata sytytysktykin ja

siirä lukitnsappia oikealle (kuva 5). Tämä katkaisee butaanin virtauktsen valittomästi.

KÄYTTÄ PALJAALLA LIEKILLÄ

kUN HALUAT KAYTTAA Dremel Versatip -tyokalua paljaalla liekillä, irrota liekkisoja, poista kihydtina (seka mahdollinen kärki) ja kierra liekkisoja takaisin tyokaluunja kiristä liekkisojuksen ruvu tiukkaan.

LIEKIN PITUUDEN JA LÄMPÖTILAN SÄÄTO

Tarkista sytytksen jälkeen, etta tyokalun on päälä
tarkastamalla, etta kihdytin alkaa hehkua. Sirra sitten liekin
saatövipua oikealle kasvattaaksiiekin pituutta ja lampötilaa
ja vasemmalle pienentäksesi liekin pituutta ja lampötilaa. Kun
kayṭat paljasta liekkiai tai kuumaa ilmaa, Dremel Versatip on
säädetty oikeaan lampötilaaan heti sytytksen jälkeen. Anna
kärkien kuumentua 25 sekunnin ajan.

IKORKIEN ASENNUS TAI VAIHTO HUOMAA: ANNA TYOKALUN AINA JAAHTY, ENNEN KUIN POISTAT TAI VAIHDT KARKIA.

VAROITUS

Varmista, etta kaytata tyhosi sopivaa karkea. Kalya vain karkia, jotka sopivat

tyokaluun taydellisesti. Lóysasti sopivat karjet saattavat johtaa kontrolloimattomaan ja arvaamattomaan liekkin.

Kärkien käytö vaati kihydttimen asennuksen. Kun haluat asenta akihdyttinen, irrota liekkisuojan ruvu ja poista liekkisuja. Liu'uta kihydtin liekkisuojaan kapea pää ulospain. Aseta liekkusujoa ja kihydtin takaisin tyokaluun ka kirstä liekkusuojan ruvu tiukasti. Juottokärk, katkaisuveitsikärk, muotoiluveitsikärk séka kuumilmakärk voidaan ruuvat kihdytttimeen. Kinnitta karjet tiukkaan käyttamalla 7 mm:n avainta. Kun haluat irrotta karjen, käytä 7 mm:n avainta kärjen ruuvaamisen. Käytä 8 mm:n avainta, jos kihdytintä on pidettäva paikallaan.

Leveän liek in karjen sekä ohjainkarjen voi liu uttaa kihydyttimen karjen pälle. Kun haluat poistaa ne, liu'uta ne pois kihydytstämä.

SUUTTIMEN ASENNUS/VAIHTAMINEN

A VAROITUS

ANNA TYOKALUN AINA JAAHTYA KOKONAAN, ENNEN KUIN POISTAT TAI VAIHDAT SUUTTIMEN.

Suutin voi tutkeutua butaanaikaasun epapuhtauksien takia. Suutin on vaihdettavissa, miki pidentaa tyokalun kaytioikaa. Jos suutin tutkeutuu, noudata seuraavia ohjeita sen vaihtamiseksi:

1. Irrota liekkisuojuksen mutteri.
2. Poista liekkisuojus (ja mahdollinen katalyaattori ja kärki).
3. Ruuvaa keraaminen eriste irti.
4. Poista suutin käsin (pieni kupariosa) kiertamällä ja vetamällä sita varovasti.
5. Asenna uusi suutin niin, etta pieni aukko osoittaa ulospain.
6. Laita keraaminen eriste takaisin ja kiristä se kunnolla.
7. Laita liekkisuojus (ja mahdollinen katalysaattori ja kärki) takaisin.
8. Kiristä liekkisuojuksen mutteri kunnolla.

Dremel Versatip on nyt valmis kaytttoen.

HUOMAA: Voit tilata vaihtosuuttimen jällenmyyjälästi.

YLEISIMMAT KAYTTOKOHTEET

Juottokärki: käytetaän tavallisiiin juottotöihin juottotinaa käyttaen.

Kuumakatkaisuveitsi: nailonkayden katkaisu "harotuksen" välttämiseksi.

Muotoiluveitsi: muovilevyjen ja muiden lampoön reagoivien materiaalien muatoonleikkaus

Leveä lekkikärki: Yksiryiskohtaiseen maalinirroitukseen valmistautuminen

Kuumailmakärki: muovien ja muiden lampöön reagoivien materiaialien sulatus

Ohjain: lampöön reagoivien eristeiden kuristaminen sähköjontoj ympärille

KUNNOSSAPITO

PUHDISTUS

Kytke tyokalu pois paalta ja anna jähtyä perusteellisesti ennen puhdistusta. Tyokalun ulkopuolen voi puhdistaa puhtaalla kankaalla. Käytä tarvittaessa koestaa kangasta, jossa on pieni märä neutraalia puhdistusainetta. Kun halat puhdistaa luottokärjen, kosuta juottotyyny vedella. Juottamisen jälkeen tai liaan juottotinan liallisen kertymisen jälkee, pyhy si tä tynyyn se on vielä kuumaa.

HUOLTO JA TAKUU

Talla DREML-tuotteella on lakisaateinen/maakohtaisten sannosten mukainen takuu; normalaista kulumisesta johtuvat vauriot, ylikuormitus ja vaara kaskittely ovat taman takuun

ulkopuolle. Jos laite lakkaa toimimasta tarkoista valmistuksen ja testauksen prosesseista huolimatta, laheta se purkamattomana jalleenmyyjallesi yhdessa ostokuitin kanssa.

DREMELIN YHTEYSTIEDOT

Lisatietoja Dremelin valikoimista, tuesta ja hotlinesta saat osoitteesta www.dremel.com

Dremel Europe, P.O. Box 3267, 4800 DG Breda
