BRUKSANVISNING PerfectView CAM 29SX DOMETIC

• Isolér alle forbindelser og tilslutninger.

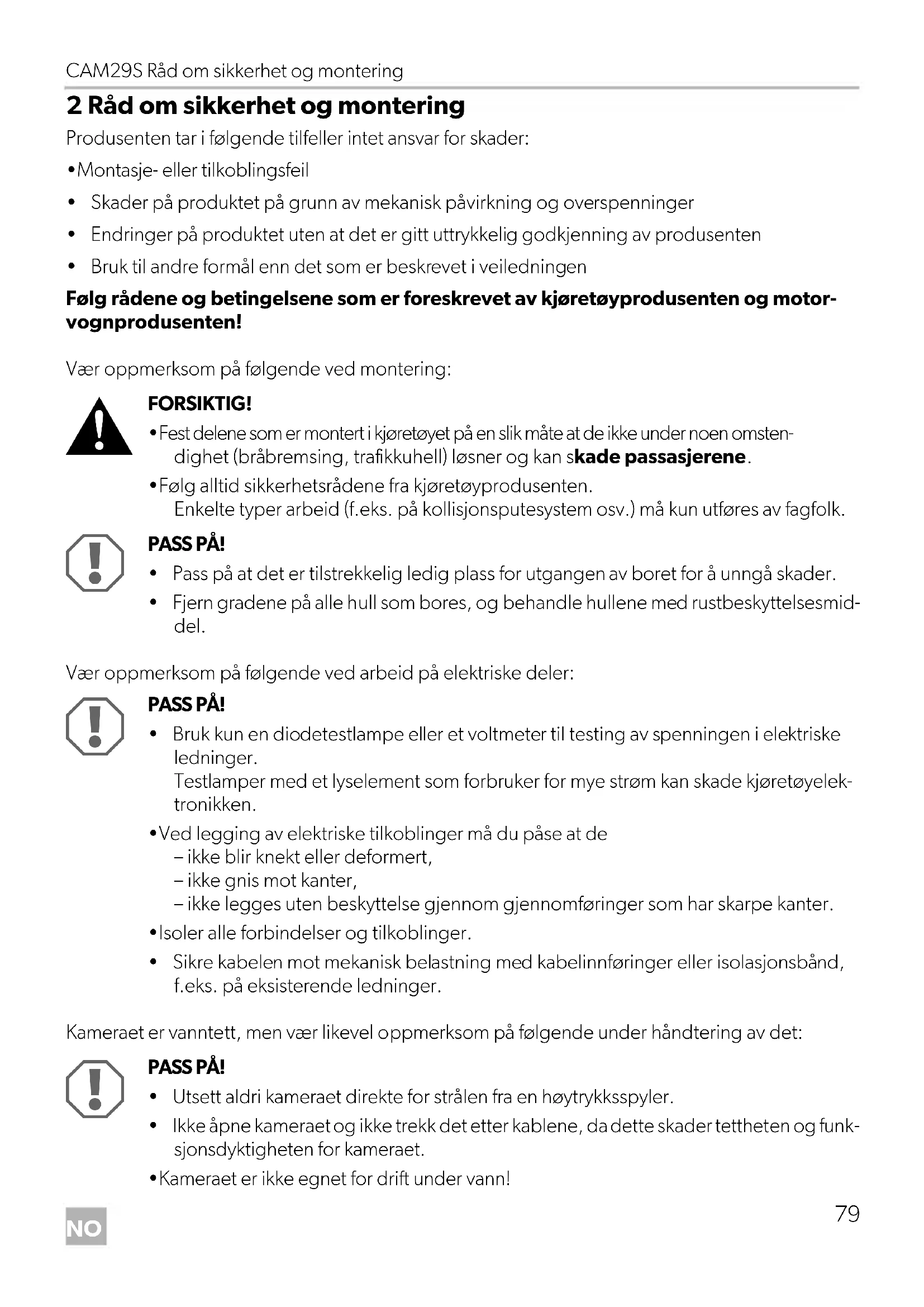

2 Råd om sikkerhet og montering Produsenten tar i følgende tilfeller intet ansvar for skader:

• Montasje- eller tilkoblingsfeil

• Skader på produktet på grunn av mekanisk påvirkning og overspenninger

• Endringer på produktet uten at det er gitt uttrykkelig godkjenning av produsenten

• Bruk til andre formål enn det som er beskrevet i veiledningen Følg rådene og betingelsene som er foreskrevet av kjøretøyprodusenten og motor- vognprodusenten! Vær oppmerksom på følgende ved montering:

• Fest delene som er montert i kjøretøyet på en slik måte at de ikke under noen omsten- dighet (bråbremsing, trafikkuhell) løsner og kan skade passasjerene.

• Følg alltid sikkerhetsrådene fra kjøretøyprodusenten. Enkelte typer arbeid (f.eks. på kollisjonsputesystem osv.) må kun utføres av fagfolk.

• Pass på at det er tilstrekkelig ledig plass for utgangen av boret for å unngå skader.

• Fjern gradene på alle hull som bores, og behandle hullene med rustbeskyttelsesmid- del. Vær oppmerksom på følgende ved arbeid på elektriske deler:

• Bruk kun en diodetestlampe eller et voltmeter til testing av spenningen i elektriske ledninger. Testlamper med et lyselement som forbruker for mye strøm kan skade kjøretøyelek- tronikken.

• Ved legging av elektriske tilkoblinger må du påse at de – ikke blir knekt eller deformert, – ikke gnis mot kanter, – ikke legges uten beskyttelse gjennom gjennomføringer som har skarpe kanter.

• Isoler alle forbindelser og tilkoblinger.

• Sikre kabelen mot mekanisk belastning med kabelinnføringer eller isolasjonsbånd, f.eks. på eksisterende ledninger. Kameraet er vanntett, men vær likevel oppmerksom på følgende under håndtering av det:

• Utsett aldri kameraet direkte for strålen fra en høytrykksspyler.

• Ikke åpne kameraet og ikke trekk det etter kablene, da dette skader tettheten og funk- sjonsdyktigheten for kameraet.

3 Leveringsomfang 4 Tilbehør/Utvidelser 5 Tiltenkt bruk Kameraet CAM29S (art.nr. 9600000199) egner seg til ryggevideosystemer for bruk i kjøretøyer. Ryggevideosystemer er til hjelp når man rygger, men de fritar deg likevel ikke fra den spesielle varsomhetsplikten ved rygging. 6 Teknisk beskrivelse Kameraet CAM29S kan brukes til mange formål, f.eks. som ryggevideokamera for utvendig montering på kjøretøyer. Den elektriske tilkoblingen skjer via en kabel på monitoren som er klar til å plugges inn. Nr. i fig. 3, side 4 Antall Beskrivelse Artikkelnr. 1 1 Kamera 9600000199 2 1 Tilkoblingskabel, 20 m lang ––Festemateriell Beskrivelse Artikkelnr. Forlengelseskabel 5 m 9103555986 Forlengelseskabel 20 m 9103555670 CAM29S-IO-16s.book Seite 80 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Montering av ryggevideokameraet

7 Montering av ryggevideokameraet

Følg disse rådene ved valg av montasjested for kameraet:

• Vær oppmerksom på lengden på kamerakabelen.

• Hvis du ønsker å bruke kameraet som ryggevideokamera, lønner det seg å montere det midt på hekken av kjøretøyet (fig. 4, side 4). Monteringsstedet må ha god festeevne (for eksempel kan grener som stryker over biltaket hekte seg fast i kameraet). ➤ Velg et egnet montasjested.

MERK Hvis du ikke har tilstrekkelig teknisk kunnskap om montering og tilkobling av kompo- nenter i kjøretøy, må du få fagfolk til å montere ryggevideokameraet i kjøretøyet. PASS PÅ! Før du borer noe som helst, må du forsikre deg om at ingen elektriske kabler eller andre deler på kjøretøyet kan skades av boring, saging og filing. MERK Vær oppmerksom på riktig posisjonering. Hvis kameraet ikke posisjoneres korrekt, kan bildet bli skjevt eller vises opp/ned på monitoren. PASS PÅ! Før du borer noe som helst, må du forsikre deg om at ingen elektriske kabler eller andre deler på kjøretøyet kan skades av boring, saging og filing. MERK

• For å føre gjennom tilkoblingskabelen bør du hvis mulig bruke originalhull eller andre gjennomføringsmuligheter, som f.eks. panelkanter, luftegitter eller blind- brytere. Hvis ikke gummiplugger er tilgjengelig, lager du et passende hull på ca. Ø 13 mm og setter inn en kabelgjennomføringsnippel.

Følg derfor disse rådene:

• Legg alltid kabelen inne i kjøretøyet hvis det er mulig, der er de bedre beskyttet enn utenpå kjø- retøyet. Hvis du likevel legger kablene utenpå kjøretøyet, må du sørge for at de festes sikkert (med ekstra kabelskjøtestykker, isolasjonsbånd osv.).

• Ved legging av kabel må du alltid holde tilstrekkelig avstand til varme og bevegelige deler på kjøretøyet (eksosrør, drivakslinger, dynamoer, vifter, oppvarming osv.) for å unngå skader på kabelen.

• Vikle isolasjonsbånd rundt pluggforbindelsene til forbindelseskabelen for å beskytte mot van- ninntrenging. Gjør det samme på alle kabelskjøtene (også inne i kjøretøyet) (fig. 5 B, side 5). Selvvulkaniserende tetningsbånd f.eks. fra 3M egner seg best.

• Ved legging av kablene må du passe på at disse – Ikke blir knekt eller deformert, –ikke gnis mot kanter, – ikke legges uten beskyttelse gjennom gjennomføringer som har skarpe kanter (fig. 2, side 3).

• Fest kabelen trygt inne i kjøretøyet med kabelbånd, isolasjonsbånd eller med lim for å unngå fasthekting (fare for fall).

• Beskytt alle gjennomføringer i det ytre karosseriet mot inntrenging av vann, f.eks. ved å sprøyte kabelen og gjennomføringsnippelen med tetningsmasse.

➤ Før kamerakabelen inn i kjøretøyet på en slik måte at den under ingen omstendighet kan bli skadet (f.eks. av steinsprut). ➤ Legg kamerakabelen slik at det er lett å komme til pluggforbindelsen dersom det skulle bli behov for å demontere kameraet. MERK

• Begynn å tette igjen gjennomføringene først når alt innstillingsarbeid på kameraet er avsluttet og når de nødvendige lengdene med tilkoblingskabler foreligger.

➤ Sett pluggen på kamerakabelen (fig. 6 2, side 5) helt inn i den 6-polede kontakten (fig. 6 3, side 5) på tilkoblingskabelen. Påse at plasthetten på kontakten rekker til pilen på pluggen. ➤ Koble den 6-polede pluggen (fig. 6 4, side 5) på tilkoblingskabelen på monitoren. 9 Funksjonstest og innstilling av kameraet ➤ Test funksjonen til kameraet etter at du har koblet det til en monitor. ➤ Posisjoner eventuelt kameraet på nytt ved hjelp av skjermbildet, slik at bildet vises vannrett på monitoren. 10 Pleie og rengjøring av ryggevideokameraet

➤ Rengjør produktet regelmessig med en fuktig klut. Nr. i fig. 6, side 5 Beskrivelse 1Kamera 2 6-polet mini-DIN-plugg 3 6-polet mini-DIN-kontakt 46-polet plugg 5 Monitor med 6-polet kontakt MERK Påse at du setter sammen pluggforbindelsen slik at pilene på pluggen og kontaktene peker mot hverandre. PASS PÅ! Bruk ikke skarpe eller harde gjenstander eller rengjøringsmidler til rengjøring, da det kan skade produktet. CAM29S-IO-16s.book Seite 83 Mittwoch, 7. Dezember 2016 5:03 17Feilsøking CAM29S

• kopi av kvitteringen med kjøpsdato,

Når du tar produktet ut av drift for siste gang, må du sørge for å få informasjon om deponeringsforskrifter hos nærmeste resirkuleringsstasjon eller hos din faghandler. CAM29S-IO-16s.book Seite 84 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Tekniske data
