MANUAL DE UTILIZADOR PerfectView CAM 29SX DOMETIC

PRECAUÇÃO! Indicação de segurança: o incumprimento pode provocar ferimentos. NOTA! O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto. OBSERVAÇÃO Informações suplementares sobre a operação do produto. CAM29S-IO-16s.book Seite 38 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Indicações de segurança e de montagem

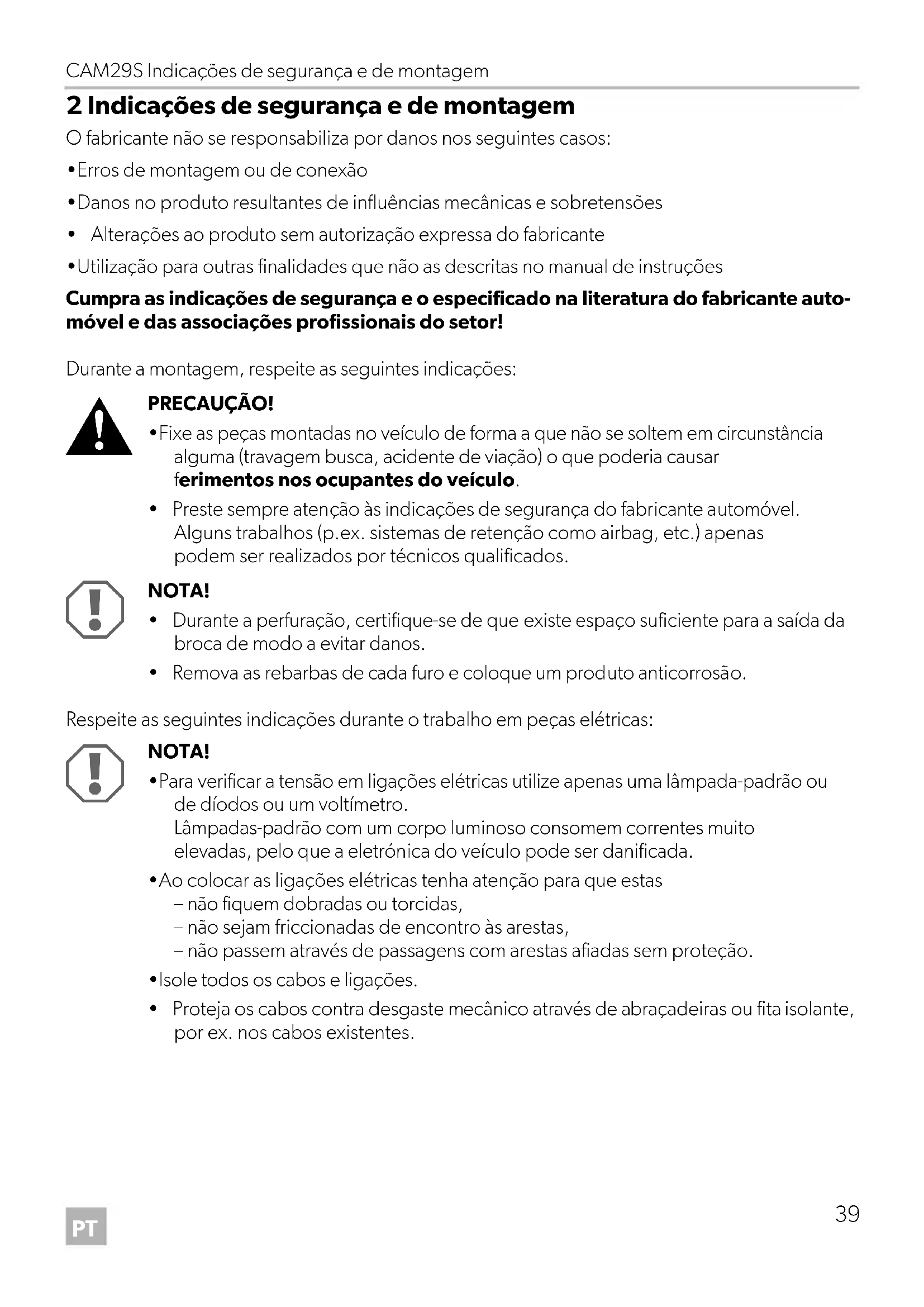

2 Indicações de segurança e de montagem O fabricante não se responsabiliza por danos nos seguintes casos:

• Erros de montagem ou de conexão

• Danos no produto resultantes de influências mecânicas e sobretensões

• Alterações ao produto sem autorização expressa do fabricante

• Utilização para outras finalidades que não as descritas no manual de instruções Cumpra as indicações de segurança e o especificado na literatura do fabricante auto- móvel e das associações profissionais do setor! Durante a montagem, respeite as seguintes indicações:

• Fixe as peças montadas no veículo de forma a que não se soltem em circunstância alguma (travagem busca, acidente de viação) o que poderia causar ferimentos nos ocupantes do veículo.

• Preste sempre atenção às indicações de segurança do fabricante automóvel. Alguns trabalhos (p.ex. sistemas de retenção como airbag, etc.) apenas podem ser realizados por técnicos qualificados.

• Durante a perfuração, certifique-se de que existe espaço suficiente para a saída da broca de modo a evitar danos.

• Remova as rebarbas de cada furo e coloque um produto anticorrosão. Respeite as seguintes indicações durante o trabalho em peças elétricas:

• Para verificar a tensão em ligações elétricas utilize apenas uma lâmpada-padrão ou de díodos ou um voltímetro. Lâmpadas-padrão com um corpo luminoso consomem correntes muito elevadas, pelo que a eletrónica do veículo pode ser danificada.

• Ao colocar as ligações elétricas tenha atenção para que estas – não fiquem dobradas ou torcidas, – não sejam friccionadas de encontro às arestas, – não passem através de passagens com arestas afiadas sem proteção.

• Isole todos os cabos e ligações.

A câmara é à prova de água, no entanto, respeite também as seguintes indicações sobre o manu- seamento da câmara:

• Nunca exponha a câmara ao jato direto do aparelho de limpeza de alta pressão.

• Não abra a câmara nem puxe pelos cabos, uma vez que isso afeta a estanqueidade e a capacidade de funcionamento da mesma.

• A câmara não é adequada para ser utilizada debaixo de água! 3 Material fornecido 4 Acessório/extensões 5 Utilização adequada A câmara CAM29S (n.º art. 9600000199) é adequada para sistemas de vídeo de marcha atrás em veículos. Os sistemas de vídeo de marcha atrás oferecem uma ajuda adicional nas manobras de marcha atrás, no entanto, não dispensam o a extrema prudência necessária durante essas mano- bras. N.º da fig. 3, página 4 Quantidade Designação N.º de artigo 1 1 Câmara 9600000199 2 1 Cabo de conexão, 20 m de comprimento – – Material de fixação Designação N.º de artigo Cabo de extensão 5 m 9103555986 Cabo de extensão 20 m 9103555670 CAM29S-IO-16s.book Seite 40 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Descrição técnica

6 Descrição técnica A câmara CAM29S pode ser utilizada de diversas formas, por exemplo, como câmara de vídeo de marcha-atrás para montagem exterior em veículos. A conexão elétrica ao monitor é realizada através de um cabo preparado com ficha. 7 Montar a câmara de vídeo de marcha atrás

Respeite as seguintes indicações aquando da escolha do local de montagem da câmara:

• Tenha em atenção o comprimento do cabo da câmara.

• Se pretender utilizar a câmara como câmara de vídeo de marcha atrás, recomendamos a mon- tagem na metade superior da traseira do veículo (fig. 4, página 4). O local de montagem da câmara deve oferecer estabilidade suficiente (por ex. ramos que pas- sam por cima do tejadilho podem prender-se na câmara). ➤ Escolha um local de montagem apropriado.

➤ Proceda à montagem da câmara em conformidade fig. 4, página 4.

➤ Verifique a fixação da câmara. OBSERVAÇÃO Caso não disponha dos conhecimentos técnicos necessários para proceder à monta- gem e conexão de componentes no veículo, entregue a montagem da câmara de vídeo de marcha atrás a um técnico competente nesta matéria. NOTA! Antes de efetuar quaisquer perfurações, certifique-se de que não são danificados cabos elétricos ou outras peças do veículo devido a trabalhos de perfuração, corte ou lixamento. OBSERVAÇÃO Tenha atenção ao alinhamento correto. Se a câmara não for corretamente alinhada, o monitor exibe a imagem de forma torta ou de pernas para o ar. CAM29S-IO-16s.book Seite 41 Mittwoch, 7. Dezember 2016 5:03 17Montar a câmara de vídeo de marcha atrás CAM29S

Preste, por isso, atenção às seguintes indicações:

• Sempre que possível, passe os cabos através do interior do veículo, pois aí estão mais protegi- dos do que no exterior. Caso, mesmo assim, passe os cabos pelo exterior do veículo, tenha atenção para que fiquem bem presos (mediante braçadeiras para cabos ou fita isolante etc.).

• Para evitar danos nos cabos, ao passar os cabos, mantenha sempre uma distância suficiente em relação a peças do veículo quentes ou em movimento (tubos de escape, eixos de transmissão, alternador, ventiladores, aquecimento, etc.).

• Enrole as uniões de encaixe do cabo de ligação com uma boa fita de isolamento para proteger contra a penetração de água e todas as conexões num cabo (mesmo no veículo) (fig. 5 B, página 5). O melhor é uma fita vedante autovulcanizável, p.ex. da 3M.

• Ao passar os cabos, tenha atenção para que estes – não fiquem muito dobrados ou torcidos, – não sejam friccionadas de encontro às arestas, – não passem através de passagens com arestas afiadas sem proteção. (fig. 2, página 3).

• Utilize braçadeira de cabos, fitas de isolamento ou cola para fixar os cabos com segurança ao veículo e também para evitar que fiquem soltos (perigo de queda).

• Proteja cada abertura do revestimento exterior da carroçaria com medidas adequadas para evi- tar a penetração de água, p.ex,. através da colocação do cabo com massa de vedação e atra- vés da pulverização do cabo e do bloco de ligação com massa de vedação. NOTA! Antes de efetuar quaisquer perfurações, certifique-se de que não são danificados cabos elétricos ou outras peças do veículo devido a trabalhos de perfuração, corte ou lixamento. OBSERVAÇÃO

• Utilize para a passagem do cabo de ligação, se possível, passagens originais ou outras possibilidades de passagem, por ex. arestas de revestimento, grades de ventilação ou interruptores cegos. Se não existir nenhum tampão de borracha, fure um respetivo orifício com aprox. Ø 13 mm e insira um bloco de ligações para pas- sagem de cabos.

• A passagem e a ligação de cabos não adequadas provocam sempre falhas de fun- cionamento ou danos nos componentes. A passagem ou ligação de cabos correta é uma condição fundamental para um funcionamento duradouro e sem falhas dos componentes reequipados. CAM29S-IO-16s.book Seite 42 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Conexão elétrica da câmara de vídeo de marcha atrás

➤ Introduza o cabo da câmara no interior do veículo de forma que não possa ser danificado (p.ex. pela projeção de gravilha). ➤ Passe o cabo da câmara de forma a que, em caso de uma desmontagem eventualmente necessária, se possa aceder facilmente à ligação de ficha. 8 Conexão elétrica da câmara de vídeo de marcha atrás O esquema de ligações da câmara de vídeo de marcha atrás pode ser consultado no fig. 6, página 5. Efetuar a ligação da câmara

➤ Insira a ficha do cabo da câmara (fig. 6 2, página 5) até ao encosto na tomada de 6 polos (fig. 6 3, página 5) do cabo de conexão. Preste atenção para que a tampa de plástico da tomada esteja inserida até à seta localizada na ficha. ➤ Conecte a ficha de 6 polos (fig. 6 4, página 5) do cabo de conexão ao monitor. OBSERVAÇÃO

• Comece a selar as fendas apenas quando tiver finalizado todos os trabalhos de ajuste na câmara e quando tiver determinado os comprimentos necessários do cabo de ligação.

• Passe a tomada do cabo da câmara pelo bloco de ligações para passagem de cabos antes de inserir a manga na carroçaria. N.º da fig. 6, página 5 Designação 1 Câmara 2 Ficha DIN mini de 6 polos 3 Tomada DIN mini de 6 polos 4 Ficha de 6 polos 5 Monitor com tomada de 6 polos OBSERVAÇÃO Preste atenção para que a ligação de ficha esteja corretamente encaixada, as setas na ficha têm de corresponder às da tomada. CAM29S-IO-16s.book Seite 43 Mittwoch, 7. Dezember 2016 5:03 17Verificar funcionamento e configurar a câmara CAM29S

9 Verificar funcionamento e configurar a câmara ➤ Verifique o funcionamento da câmara, após a mesma ser ligada a um monitor. ➤ Eventualmente, alinhe a câmara de acordo com a imagem no monitor para que a imagem seja exibida na horizontal. 10 Conservar e limpar a câmara de vídeo de marcha atrás

➤ De vez em quando, limpe o aparelho com um pano húmido. 11 Resolução de problemas O monitor não exibe a imagem da câmara. Provavelmente, a câmara ou o monitor não estão corretamente conectados. ➤ Verifique todas as ligações de ficha entre a câmara e o monitor. ➤ Certifique-se de que o monitor é alimentado com tensão. 12 Garantia É válido o prazo de garantia legal. Se o produto estiver com defeito, por favor, dirija-se à represen- tação do fabricante no seu país (endereços, ver verso do manual) ou ao seu revendedor. Para fins de reparação ou de garantia, terá de enviar os seguintes documentos em conjunto:

• uma cópia da factura com a data de aquisição,

• um motivo de reclamação ou uma descrição da falha. 13 Eliminação ➤ Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.

Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis. NOTA! Não utilizar objectos afiados ou duros ou agentes de limpeza para a limpeza, uma vez que podem ser causados danos no produto. CAM29S-IO-16s.book Seite 44 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Dados técnicos

14 Dados técnicos CAM29S N.º de artigo: 9600000199 Tensão de funcionamento: 12 Vg Consumo de corrente: 60 mA Sensor de imagem: sensor CMOS de ¼" função de espelho predefinida Objetiva: ângulo de abertura de 160°, diagonal Pontos de imagem: 640 (H) x 480 (V) (307000 pixels) Sensibilidade à luz: 0,5 Lux Temperatura de funcionamento: –20 °C até +70 °C Ângulo de visualização horizontal: aprox. 130° Ângulo de visualização vertical: aprox. 100° Classe de proteção: equivalente a IP68 Dimensões (L x A x P): 76 x 29 x 33 mm Peso: 80 g Certificações:
