AKTA! Observera: Beaktas anvisningen ej kan det leda till kroppsskador. OBSERVERA! Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt. ANVISNING Kompletterande information om användning av produkten. CAM29S-IO-16s.book Seite 70 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Säkerhets- och monteringsanvisningar

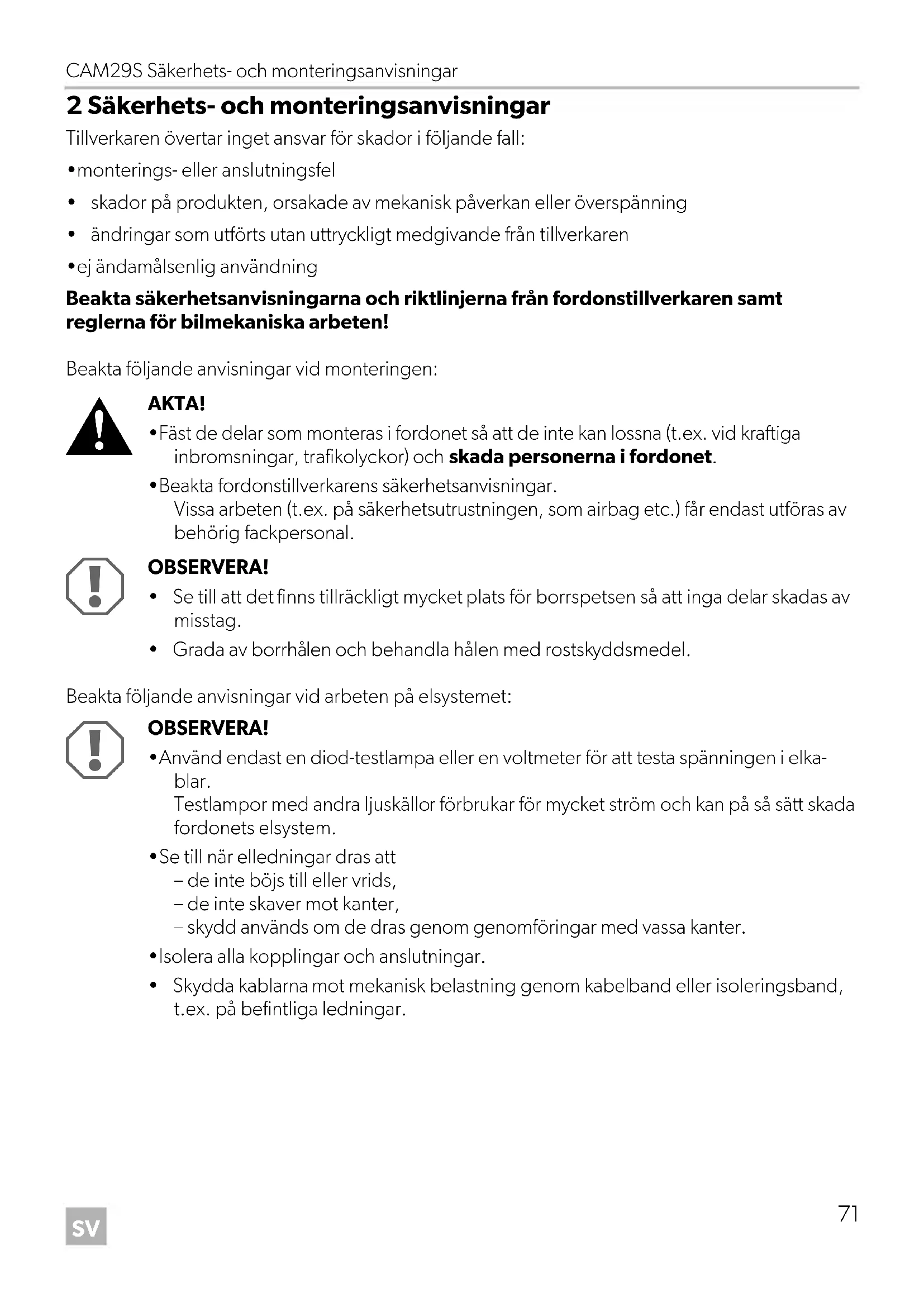

2 Säkerhets- och monteringsanvisningar Tillverkaren övertar inget ansvar för skador i följande fall:

• monterings- eller anslutningsfel

• skador på produkten, orsakade av mekanisk påverkan eller överspänning

• ändringar som utförts utan uttryckligt medgivande från tillverkaren

• ej ändamålsenlig användning Beakta säkerhetsanvisningarna och riktlinjerna från fordonstillverkaren samt reglerna för bilmekaniska arbeten! Beakta följande anvisningar vid monteringen:

• Fäst de delar som monteras i fordonet så att de inte kan lossna (t.ex. vid kraftiga inbromsningar, trafikolyckor) och skada personerna i fordonet.

• Beakta fordonstillverkarens säkerhetsanvisningar. Vissa arbeten (t.ex. på säkerhetsutrustningen, som airbag etc.) får endast utföras av behörig fackpersonal.

• Se till att det finns tillräckligt mycket plats för borrspetsen så att inga delar skadas av misstag.

• Grada av borrhålen och behandla hålen med rostskyddsmedel. Beakta följande anvisningar vid arbeten på elsystemet:

• Använd endast en diod-testlampa eller en voltmeter för att testa spänningen i elka- blar. Testlampor med andra ljuskällor förbrukar för mycket ström och kan på så sätt skada fordonets elsystem.

• Se till när elledningar dras att – de inte böjs till eller vrids, – de inte skaver mot kanter, – skydd används om de dras genom genomföringar med vassa kanter.

• Isolera alla kopplingar och anslutningar.

Kameran är vattentät, men observera ändå alltid följande anvisningar:

• Spruta aldrig med en högtryckstvätt direkt mot kameran.

• Öppna inte kameran och dra inte i kablarna, då det kan inverka negativt på kamerans täthet och funktion.

• Kameran får inte användas under vatten! 3 Leveransomfattning 4 Tillbehör/kompletteringar 5 Ändamålsenlig användning Kameran CAM29S (artikelnr 9600000199) är avsedd för användning tillsammans med backvideosystem i fordon. Backvideosystem är till för att underlätta backningen. Föraren måste dock alltid iaktta största försiktighet under backningen. 6 Teknisk beskrivning Kameran CAM29S kan användas i de mest skilda miljöer, t.ex. som backvideokamera för utvändigt montage på fordon. Kameran ansluts till monitorn med en anslutningsklar kabel. Nr på bild 3, sida 4 Mängd Beteckning Artikelnr 1 1 Kamera 9600000199 2 1 Anslutningskabel, 20 m lång – – Fastsättningsmaterial Beteckning Artikelnr Förlängningskabel 5 m 9103555986 Förlängningskabel 20 m 9103555670 CAM29S-IO-16s.book Seite 72 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Montera backvideokamera

Beakta följande anvisningar för att välja monteringsställe för kameran:

• Beakta kamerakabelns längd.

• Om kameran ska användas som backvideokamera, bör den monteras upptill i mitten på fordo- nets bakparti (se bild 4, sida 4). Kamerans monteringsställe måste vara tillräckligt stabilt (trädgrenar kan t.ex. fastna i kameran). ➤ Välj ett lämpligt monteringsställe.

➤ Montera kameran enligt bild 4, sida 4.

➤ Kontrollera att kameran sitter fast som den ska. ANVISNING Låt specialister montera backvideokameran i fordonet om du inte har erfarenhet av/till- räcklig kännedom om montering och anslutning av tekniska komponenter i fordon. OBSERVERA! Innan borrningar görs: Kontrollera att inga elkablar eller andra delar kan skadas genom borrning, sågning eller filning. ANVISNING Observera korrekt justering. Om kameran riktas fel blir bilden sned eller visas upp och ner på monitorn. CAM29S-IO-16s.book Seite 73 Mittwoch, 7. Dezember 2016 5:03 17Montera backvideokamera CAM29S

Beakta därför följande anvisningar:

• Dra om möjligt alltid kablarna inne i fordonet, där de är bättre skyddade än på utsidan. Om kablarna dras på utsidan: Se till att de sätts fast ordentligt (med extra kabelband, isolerings- band etc).

• Drag inte kablarna tätt intill heta och/eller rörliga delar (avgasrör, drivaxlar, generator, fläkt, vär- meaggregat etc.); kablarna kan skadas.

• Isolera anslutningskablarnas stickkontakter och kopplingar/skarvar (även i fordonet) tätt med bra isoleringsband så att de skyddas mot vatten och fukt (bild 5 B, sida 5). Bäst lämpar sig vul- kaniserande tätningstejp, t.ex. från 3M.

• Observera, när kablarna dras, att – de inte böjs eller vrids för mycket, – de inte skaver mot kanter, – skydd används om de dras genom genomföringar med vassa kanter (bild 2, sida 3).

• Fäst kablarna säkert i fordonet så att man inte kan fastna i, och snubbla på dem. Använd kabel- band eller isoleringsband, eller klistra fast dem med lim.

• Skydda borrhål i karossen så att det inte kan komma in vatten, t.ex. genom att sätta in kabeln med tätningsmassa och spruta tätningsmassa på kabeln och genomföringen.

➤ Dra kamerakabeln i fordonet så att de inte kan skadas (t.ex. av stenslag). ➤ Dra kamerakabeln så att det blir lätt att komma åt stickkontakten ifall kameran eventuellt måste demonteras. OBSERVERA! Innan borrningar görs: Kontrollera att inga elkablar eller andra delar kan skadas genom borrning, sågning eller filning. ANVISNING

• Använd om möjligt originalgenomföringar eller andra genomföringar som t.ex. fogar, ventilationsgaller eller oanvända anslutningar för anslutningskablarna. Om det inte finns gummipluggar; borra ett hål, ca Ø 13 mm och sätt in en kabelgenom- föringshylsa.

• Felaktig kabeldragning och kabelanslutning leder ofta till felaktiga funktioner eller skador på komponenterna. Korrekt kabeldragning och anslutning krävs för att kom- ponenterna ska fungera felfritt under en lång tid. ANVISNING

• Täta genomföringarna först när kameran har justerats och ställts in och anslutnings- kablarnas längd har bestämts.

• Dra kamerakabelns kontakt genom kabelgenomföringshylsan innan genomförings- hylsan sätts in i karossen. CAM29S-IO-16s.book Seite 74 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Elektrisk anslutning av backvideokameran

8 Elektrisk anslutning av backvideokameran Kopplingsschemat för backvideokameran finns i bild 6, sida 5. Ansluta kameran

➤ Stick in kamerakabelns kontakt (bild 6 2, sida 5) så långt det går i det 6-poliga uttaget (bild 6 3, sida 5) till anslutningskabeln. Se till att uttagets plastkåpa sträcker sig till kontaktens pil. ➤ Anslut anslutningskabelns 6-poliga kontakt (bild 6 4, sida 5) till monitorn. 9 Funktionskontroll och inställning av kameran ➤ Kontrollera kamerans funktion när den har anslutits till en monitor. ➤ Rikta vid behov kameran så att bilden visas vågrätt på monitorn. 10 Skötsel och rengöring av backvideokameran

➤ Rengör produkten då och då med en fuktig trasa. Nr på bild 6, sida 5 Beteckning 1Kamera 2 6-polig mini-DIN-kontakt 3 6-poligt mini-DIN-uttag 4 6-polig kontakt 5 Monitor med 6-poligt uttag ANVISNING Anslut stickkontakterna så att pilarna riktas mot varandra (på kontakt och uttag). OBSERVERA! Använd inga vassa eller hårda föremål för rengöring, använd inga skarpa rengörings- medel; produkten kan skadas. CAM29S-IO-16s.book Seite 75 Mittwoch, 7. Dezember 2016 5:03 17Felsökning CAM29S

11 Felsökning Monitorn visar inga kamerabilder. Kameran eller monitorn är eventuellt felaktigt anslutna. ➤ Kontrollera alla stickkontakter mellan kameran och monitorn. ➤ Säkerställ att motorn matas med spänning. 12 Garanti Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren. Vid reparations- resp. garantiärenden ska följande skickas med:

• en kopia på fakturan med inköpsdatum,

• en reklamationsbeskrivning/felbeskrivning. 13 Avfallshantering ➤ Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren. CAM29S-IO-16s.book Seite 76 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Tekniska data

14 Tekniska data CAM29S Artikelnr: 9600000199 Driftspänning: 12 Vg Strömförbrukning: 60 mA Bildsensor: ¼" CMOS-sensor Spegelfunktion förinställd Objektiv: 160° öppningsvinkel, diagonalt Bildpunkter: 640 (H) x 480 (V) (307000 pixlar) Ljuskänslighet: 0,5 lux Drifttemperatur: –20 °C till +70 °C Bildvinkel horisontellt: ca 130° Bildvinkel vertikalt: ca 100° Skyddsklass: motsvarande IP68 Mått (B x H x D): 76 x 29 x 33 mm Vikt: 80 g Godkännanden:
