MANUALE UTENTE PerfectView CAM 29SX DOMETIC

ATTENZIONE! Avviso di sicurezza: la mancata osservanza di questo avviso può essere causa di lesioni. AVVISO! La mancata osservanza di questa nota può causare danni materiali e compromettere il funzionamento del prodotto. NOTA Informazioni integranti relative all'impiego del prodotto. CAM29S-IO-16s.book Seite 46 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Istruzioni per la sicurezza e il montaggio

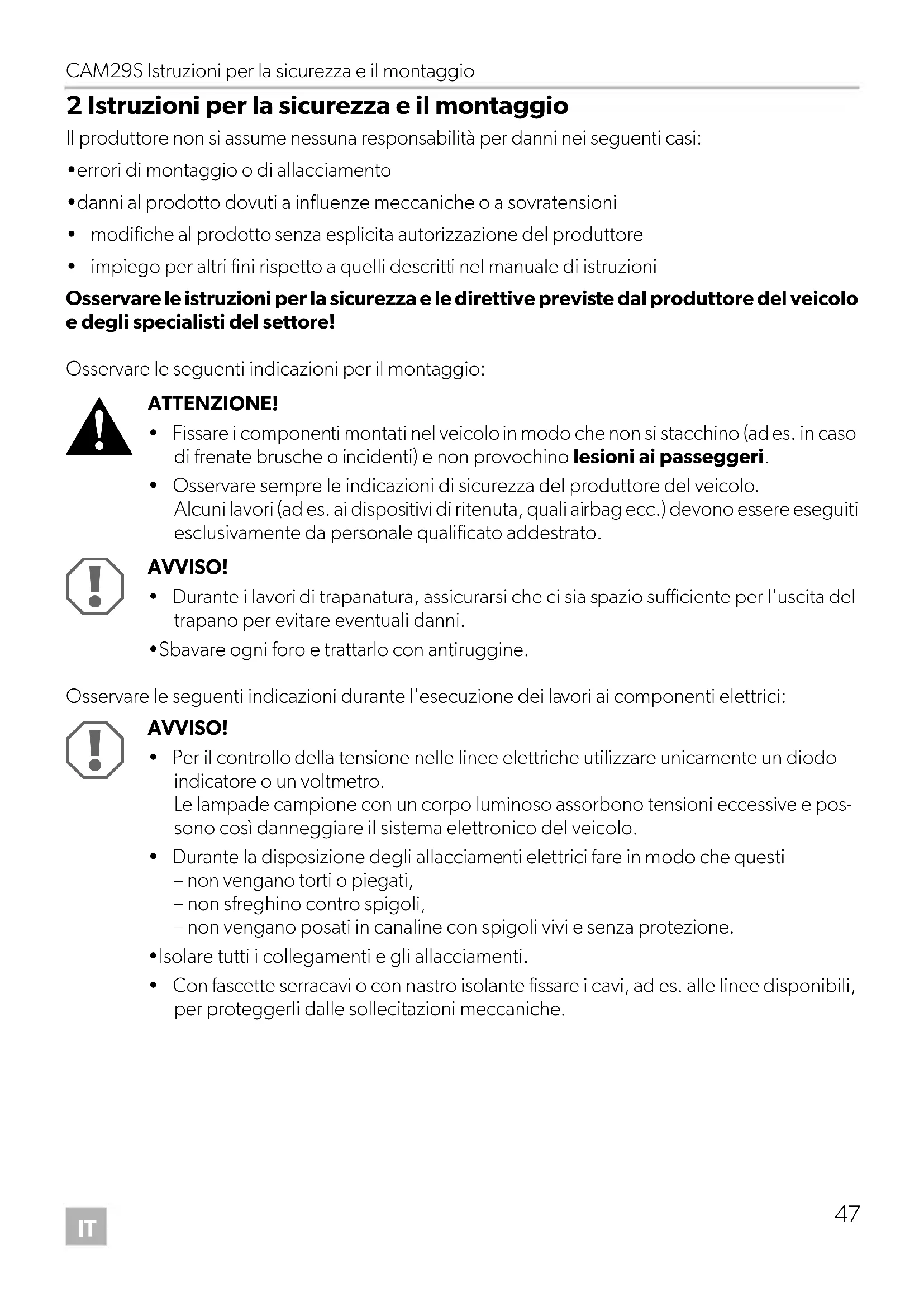

2 Istruzioni per la sicurezza e il montaggio Il produttore non si assume nessuna responsabilità per danni nei seguenti casi:

• errori di montaggio o di allacciamento

• danni al prodotto dovuti a influenze meccaniche o a sovratensioni

• modifiche al prodotto senza esplicita autorizzazione del produttore

• impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni Osservare le istruzioni per la sicurezza e le direttive previste dal produttore del veicolo e degli specialisti del settore! Osservare le seguenti indicazioni per il montaggio:

• Fissare i componenti montati nel veicolo in modo che non si stacchino (ad es. in caso di frenate brusche o incidenti) e non provochino lesioni ai passeggeri.

• Osservare sempre le indicazioni di sicurezza del produttore del veicolo. Alcuni lavori (ad es. ai dispositivi di ritenuta, quali airbag ecc.) devono essere eseguiti esclusivamente da personale qualificato addestrato.

• Durante i lavori di trapanatura, assicurarsi che ci sia spazio sufficiente per l'uscita del trapano per evitare eventuali danni.

• Sbavare ogni foro e trattarlo con antiruggine. Osservare le seguenti indicazioni durante l'esecuzione dei lavori ai componenti elettrici:

• Per il controllo della tensione nelle linee elettriche utilizzare unicamente un diodo indicatore o un voltmetro. Le lampade campione con un corpo luminoso assorbono tensioni eccessive e pos- sono così danneggiare il sistema elettronico del veicolo.

• Durante la disposizione degli allacciamenti elettrici fare in modo che questi – non vengano torti o piegati, – non sfreghino contro spigoli, – non vengano posati in canaline con spigoli vivi e senza protezione.

• Isolare tutti i collegamenti e gli allacciamenti.

• Con fascette serracavi o con nastro isolante fissare i cavi, ad es. alle linee disponibili, per proteggerli dalle sollecitazioni meccaniche. CAM29S-IO-16s.book Seite 47 Mittwoch, 7. Dezember 2016 5:03 17Dotazione CAM29S

La telecamera è a tenuta stagna; è opportuno tuttavia osservare le seguenti indicazioni durante il suo utilizzo.

• Non esporre mai la telecamera al getto diretto di una idropulitrice.

• Non aprire la telecamera e non tirare i cavi perché la tenuta e la funzionalità della tele- camera verrebbero compromesse.

• La telecamera non è adatta per l'impiego sott'acqua! 3Dotazione 4 Accessori/estensioni 5Conformità d'uso La telecamera CAM29S (n. art. 9600000199) è adatta per essere utilizzata nei veicoli, con i sistemi video per retromarcia. I sistemi video per retromarcia rappresentano un aiuto durante la retromarcia, tuttavia non esone- rano il conducente dal dovere di guidare con particolare prudenza durante la retromarcia. N. in fig. 3, pagina 4 Quantità Denominazione N. articolo 1 1 Telecamera 9600000199 2 1 Cavo di collegamento, 20 m – – Materiale di fissaggio Denominazione N. articolo Cavo di prolunga 5 m 9103555986 Cavo di prolunga 20 m 9103555670 CAM29S-IO-16s.book Seite 48 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Descrizione tecnica

6 Descrizione tecnica La telecamera CAM29S può essere impiegata in svariati modi, ad es. nei veicoli come telecamera per il montaggio esterno. Il collegamento elettrico avviene mediante un cavo preconfezionato già pronto per essere inserito nel monitor. 7 Montaggio della telecamera per la retromarcia

7.1 Montaggio della telecamera

Per la scelta del luogo di montaggio della telecamera, tenere presenti le seguenti indicazioni:

• Osservare la lunghezza del cavo della telecamera.

• Se si vuole impiegare la telecamera come telecamera per la retromarcia, si consiglia di installarla in alto al centro nella parte posteriore del veicolo (fig. 4, pagina 4). Il luogo di montaggio deve essere sufficientemente stabile (ad es. è possibile che dei rami pos- sano impigliarsi nella telecamera). ➤ Scegliere un luogo di montaggio idoneo.

➤ Montare la telecamera secondo fig. 4, pagina 4.

➤ Controllare che la telecamera sia ben fissata. NOTA Se non si dispone di sufficienti conoscenze tecniche per installare e allacciare i compo- nenti nei veicoli, far installare la telecamera per la retromarcia da un tecnico specializ- zato. AVVISO! Prima di effettuare qualsiasi tipo di foro, assicurarsi che nessun cavo elettrico o altri componenti del veicolo vengano danneggiati durante l'uso di trapani, seghe e lime. NOTA Fare attenzione che l'allineamento sia corretto. Se la telecamera non viene orientata in modo corretto, l'immagine sul monitor appare storta o capovolta. CAM29S-IO-16s.book Seite 49 Mittwoch, 7. Dezember 2016 5:03 17Montaggio della telecamera per la retromarcia CAM29S

Osservare perciò le seguenti indicazioni:

• Quando è possibile, posare i cavi sempre all'interno del veicolo perché qui sono più protetti che al suo esterno. Se tuttavia i cavi devono essere posati all'esterno del veicolo, assicurarsi che siano fissati in modo sicuro (mediante fascette serracavi supplementari, nastro isolante e simili).

• Per evitare danni al cavo, nel posarlo fare in modo che vi sia sempre una distanza sufficiente da parti surriscaldate e rotanti del veicolo (tubi di scarico, alberi motore, alternatore, ventola, riscaldamento e simili).

• Isolare ermeticamente i connettori a innesto dei cavi di collegamento e ogni connessione ai cavi, avvolgendoli con un buon nastro isolante (anche all'interno del veicolo), per evitare la penetrazione di acqua (fig. 5 B, pagina 5). Il nastro da tenuta più adatto è uno autovulcaniz- zato, ad es. quello di 3M.

• Durante la posa dei cavi assicurarsi che essi – non vengano torti o piegati eccessivamente, – non sfreghino contro spigoli, – non vengano posati in canaline con spigoli vivi senza protezione (fig. 2, pagina 3).

• Fissare i cavi in modo sicuro nel veicolo con fascette, nastro isolante o adesivi per evitare che si impiglino (pericolo di caduta).

• Prendere le dovute precauzioni per proteggere ogni apertura realizzata sul rivestimento esterno della carrozzeria in modo che non penetri acqua, ad es. introducendo il cavo con mate- riale sigillante e spruzzando mastice sul cavo e sulla boccola passacavo. AVVISO! Prima di effettuare qualsiasi tipo di foro, assicurarsi che nessun cavo elettrico o altri componenti del veicolo vengano danneggiati durante l'uso di trapani, seghe e lime. NOTA

• Per il passaggio del cavo di collegamento impiegare, a seconda delle possibilità, canaline originali o altri tipi di aperture, ad es. spigoli dei pannelli interni, griglie di aerazione oppure interruttori finti. Se non è disponibile un tappo in gomma, realiz- zare un foro corrispondente del diametro di circa 13 mm e inserire una boccola pas- sacavo.

• Pose e collegamenti dei cavi non eseguiti a regola d'arte, portano a continui malfun- zionamenti o danni degli elementi costruttivi. Un'esecuzione corretta della posa e del collegamento dei cavi rappresenta il presupposto essenziale per un funziona- mento duraturo e corretto dei componenti dell'equipaggiamento ausiliario. CAM29S-IO-16s.book Seite 50 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Allacciamento elettrico della telecamera per la retromarcia

➤ Posare il cavo della telecamera all'interno del veicolo in modo che non possa essere danneg- giato in nessun caso (ad es. se colpito da pietre). ➤ Posare il cavo della telecamera in modo tale da arrivare senza difficoltà al collegamento a spina in caso si presenti la necessità di smontare la telecamera. 8 Allacciamento elettrico della telecamera per la retromarcia Per lo schema elettrico della telecamera, vedi fig. 6, pagina 5. Allacciamento della telecamera

➤ Inserire la spina del cavo della telecamera (fig. 6 2, pagina 5) fino all'arresto nella presa a 6 poli (fig. 6 3, pagina 5) del cavo di collegamento. Fare attenzione che il coperchio di plastica della presa arrivi fino alla freccia che si trova sulla spina. ➤ Collegare la spina a 6 poli (fig. 6 4, pagina 5) del cavo di collegamento al monitor. NOTA

• Iniziare l'impermeabilizzazione delle aperture solo dopo aver terminato di impo- stare la telecamera e aver stabilito le lunghezze necessarie dei cavi di allacciamento.

• Prima di inserire la boccola nella carrozzeria, far passare la presa del cavo della tele- camera attraverso la boccola passacavo. N. in fig. 6, pagina 5 Denominazione 1 Telecamera 2 Spina mini-DIN a 6 poli 3Presa mini DIN a 6 poli 4 Spina a 6 poli 5 Monitor con presa a 6 poli NOTA Controllare che il collegamento a spina venga montato in modo tale che le frecce situate sulla spina siano in corrispondenza con quelle sulla presa. CAM29S-IO-16s.book Seite 51 Mittwoch, 7. Dezember 2016 5:03 17Verifica del funzionamento e impostazione della telecamera CAM29S

9 Verifica del funzionamento e impostazione della telecamera ➤ Verificare il funzionamento della telecamera dopo averla collegata ad un monitor. ➤ Orientare la telecamera eventualmente in base all'immagine del monitor in modo tale che l'immagine venga visualizzata orizzontalmente sul monitor. 10 Cura e pulizia della telecamera per la retromarcia

➤ Pulire il prodotto di tanto in tanto con un panno umido. 11 Ricerca dei guasti Sul monitor non vengono visualizzate immagini riprese dalla telecamera. È possibile che la telecamera e il monitor non siano allacciati correttamente. ➤ Controllare tutti i collegamenti a spina fra la telecamera e il monitor. ➤ Assicurarsi che il monitor sia alimentato con tensione. 12 Garanzia Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La pre- ghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento. Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:

• una copia della fattura con la data di acquisto del prodotto,

• un motivo su cui fondare il reclamo, oppure una descrizione del guasto. 13 Smaltimento ➤ Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescri- zioni adeguate concernenti lo smaltimento. AVVISO! Per la pulizia non impiegare oggetti ruvidi o appuntiti, oppure detergenti perché potrebbero danneggiare il prodotto. CAM29S-IO-16s.book Seite 52 Mittwoch, 7. Dezember 2016 5:03 17CAM29S Specifiche tecniche

14 Specifiche tecniche CAM29S N. articolo: 9600000199 Tensione di esercizio: 12 Vg Corrente assorbita: 60 mA Sensore di immagine: Sensore CMOS da ¼" Funzione mirror preimpostata Obiettivo: angolo di apertura in diagonale 160° Punti immagine: 640 (H) x 480 (V) (307000 pixel) Sensibilità alla luce: 0,5 Lux Temperatura di esercizio: da –20 °C a +70 °C Angolo visivo orizzontale: ca. 130° Angolo visivo verticale: ca. 100° Classe di protezione: equivalente a IP68 Dimensioni (L x H x P): 76 x 29 x 33 mm Peso: 80 g Omologazioni:
